北师大版九年级全册物理 第十三章 电功和电功率 单元测试题

九年级物理全一册第十三章《电功和电功率》测试卷-北师大版（含答案）一、选择题(每题3分，共30分)1. 下列电学器材测得的数据，可以作为消耗电能收取电费依据的是()A．电流表B．电压表C．电能表D．电阻箱2. 一台电风扇的电功率是60 W，它表示()A．1 s内消耗60 W的电能B．1 s有60 J的电能转化为机械能C．1 s内消耗的电能是60 JD．电流在1 s内消耗的电能是60 W/s3. 如图所示的是现在一般标准住宅户内配电系统方框图。

关于空气开关和漏电保护器的作用，下列分析正确的是()A．当电灯电流过大时，空气开关③将跳闸B．当插座漏电时，空气开关①将跳闸C．当空调电流过大时，漏电保护器会迅速切断电流D．空气开关跳闸，问题解决后需更换新的空气开关(第3题)4. “安全无小事，用电须当心”，下列各项操作中，不符合安全用电原则的是()A．更换灯泡、搬动电器前应断开电源开关B．家庭电路的开关接在零线和灯泡之间C．不能用湿手扳开关或用湿布擦拭使用中的用电器D．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施5. 在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示的电饭锅煮饭3 min，测得电能表指示灯闪烁120次。

若只让图乙所示的家用台扇工作6 min，则电能表指示灯闪烁的次数最可能是() A．4次B．16次C．36次D．48次(第5题)(第6题)6. 用如图所示的装置探究“影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。

下列说法正确的是()A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小7. 一只电热水壶有两根电阻丝，其阻值R1＞R2，现在把这只电热水壶接入电路中将一壶水加热至沸腾，则下列说法正确的是()A．只接入电阻丝R2，所用时间最短B．将两根电阻丝串联后接入电路中时，所用时间最短C．将两根电阻丝并联后接入电路中时，所用时间最短D．两根电阻丝无论串联和并联，所用时间都相等8. 在探究“电功率与电阻关系”时，实验准备了阻值分别为5 Ω、15 Ω的A、B两个同一类型的灯泡。

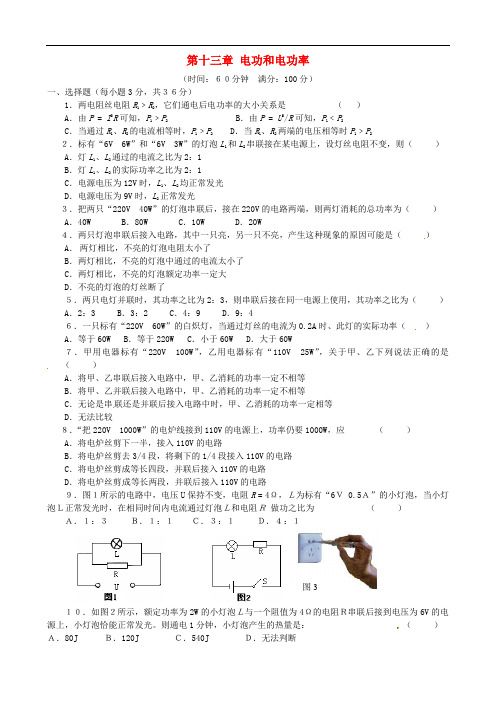

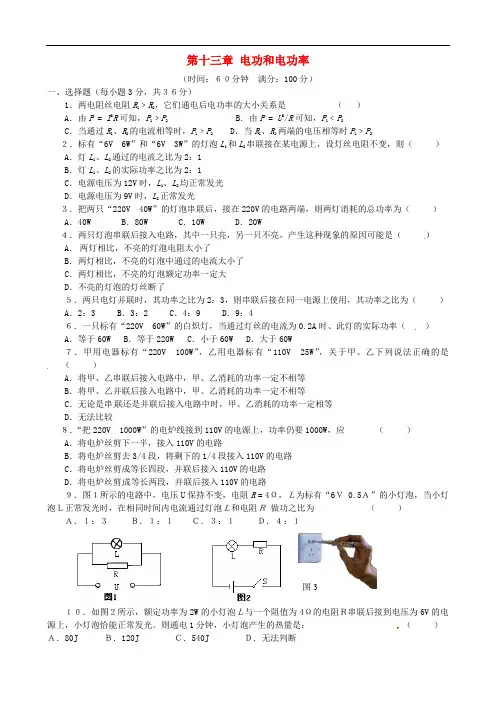

第十三章电功和电功率（时间：６０分钟满分：100分）一、选择题（每小题3分，共３６分）1．两电阻丝电阻R1﹥R2，它们通电后电功率的大小关系是（）A．由P = I2R可知，P1﹥P2 B．由P = U2/R可知，P1﹤P2C．当通过R1、R2的电流相等时，P1﹥P2 D．当R1、R2两端的电压相等时P1﹥P2２．标有“6V 6W”和“6V 3W”的灯泡L1和L2串联接在某电源上，设灯丝电阻不变，则（）A．灯L1、L2通过的电流之比为2：1B．灯L1、L2的实际功率之比为2：1C．电源电压为12V时，L1、L2均正常发光D．电源电压为9V时，L2正常发光３．把两只“220V 40W”的灯泡串联后，接在220V的电路两端，则两灯消耗的总功率为（）A．40W B．80W C．10W D．20W４．两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象的原因可能是（）A．两灯相比，不亮的灯泡电阻太小了B．两灯相比，不亮的灯泡中通过的电流太小了C．两灯相比，不亮的灯泡额定功率一定大D．不亮的灯泡的灯丝断了５．两只电灯并联时，其功率之比为2：3，则串联后接在同一电源上使用，其功率之比为（）A．2：3 B ．3：2 C．4：9 D．9：4６．一只标有“220V 60W”的白炽灯，当通过灯丝的电流为0.2A时、此灯的实际功率（）A．等于60W B．等于220W C．小于60W D．大于60W７．甲用电器标有“220V 100W”，乙用电器标有“110V 25W”，关于甲、乙下列说法正确的是（）A．将甲、乙串联后接入电路中，甲、乙消耗的功率一定不相等B．将甲、乙并联后接入电路中，甲、乙消耗的功率一定不相等C．无论是串联还是并联后接入电路中时，甲、乙消耗的功率一定相等D．无法比较８．“把220V 1000W”的电炉线接到110V的电源上，功率仍要1000W，应（）A．将电炉丝剪下一半，接入110V的电路B．将电炉丝剪去3/4段，将剩下的1/4段接入110V的电路C．将电炉丝剪成等长四段，并联后接入110V的电路D．将电炉丝剪成等长两段，并联后接入110V的电路９．图１所示的电路中，电压U保持不变，电阻R = 4Ω，Ｌ为标有“6Ｖ 0.5Ａ”的小灯泡，当小灯泡Ｌ正常发光时，在相同时间内电流通过灯泡Ｌ和电阻Ｒ做功之比为（）Ａ．１：３Ｂ．１：１Ｃ．３：１Ｄ．４：１图3１０．如图２所示，额定功率为2W的小灯泡Ｌ与一个阻值为4Ω的电阻Ｒ串联后接到电压为6V的电源上，小灯泡恰能正常发光。

《第13章电功和电功率》单元测试卷一．选择题（共10小题）1．在如图所示的电器中，属于利用电流热效应工作的是（）A．电脑B．电风扇C．电熨斗D．洗衣机2．许多家用电器都是利用电流的热效应工作的，下列事例中，不属于利用电流的热效应工作的是（）A．用电饭锅煮饭B．用电热孵卵器孵小鸡C．用电熨斗熨衣服D．电视机的散热窗3．下列家用电器中，利用电流热效应工作的是（）A．电视机B．电热水器C．抽油烟机D．电冰箱4．如图所示的家用电器中，利用电流热效应工作的是（）A．电视机B．电风扇C．电饭锅D．洗衣机5．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座6．如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座7．如图是某家庭电路，闭合开关，灯不亮。

经检查保险丝未烧断，灯泡未烧坏，用测电笔接触c、g 点氖管都发光，据此判断该电路的故障应该是（）A．bf间开路B．cg间开路C．cg间短路D．de间开路8．下列说法正确的是（）A．我国家庭电路电压是220VB．各考场的扬声器能同时工作，因此它们是串联的C．丝绸摩擦过的玻璃棒带负电D．电风扇是利用电流的热效应工作的9．下列属于电功单位的是（）A．V•A B．V•A•s C．J•s D．kW/h10．图中的用电器，工作时主要把电能转化为机械能的是（）A．电暖炉B．电饭锅C．电热水壶D．电动自行车二．多选题（共5小题）11．如图所示的用电器中，利用电流热效应工作的是（）A．电风扇B．台灯C．电饭锅D．笔记本电脑12．下列利用电热工作的用电器是（）A．电饭锅B．电风扇C．电暖器D．电脑13．关于家庭电路，下列说法中正确的是（）A．应将控制用电器的开关接在火线上B．熔丝熔断一定是电路中某处发生短路C．螺丝口灯座的螺旋套，只准接在零线上D．有金属外壳的家用电器，其插座应安装接地线14．关于家庭电路，下列说法中正确的是（）A．经验证明，只有36V的电压对人体才是安全的B．在家庭电路中，各用电器之间是并联关系C．使用测电笔时，手应触碰笔尾金属体D．电能表是测量用电器总功率的仪表15．如图所示，两个工作原理相间的电暖器甲和乙。

北师大版九年级全册《第13章电功和电功率》2021年单元测试卷如图所示的电路中，正常发光的三盏灯突然全部熄1.灭，经检查保险丝完好，用试电笔插进插座的两孔,筑管均发光。

造成这一现象的原因是（）A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏电灯的灯丝断了2.两只小灯泡上分别标有甲“6 V 3/”、乙“4 V 2/”字样，现在把它们按不同方式接在不同电路中。

下列判断错误的是（）A.若把它们串联在10 V电路中，两只灯泡恰好都能正常发光B.若把它们串联在10 V电路中，两只灯泡都不能正常发光C.若把它们并联在6 V电路中，只有甲灯泡能正常发光D.若把它们并联在4 V电路中，只有乙灯泡能正常发光3.如图所示，一个标有“6V3.6W”字样的小灯泡L和最大阻 A j gC值为500的滑动变阻器R串联后接在电压恒为6V的电源两端，设灯丝电阻不变，则下列判断错误的是（）L --- u——A.当滑片P从α滑向b时，灯L的电功率一直减小B.移动滑片P能使L和R的电功率相等C.移动滑片P,电路中总功率最小值是0.6WD.无论如何移动滑片P,电路中总功率不会超过2小4.学生宿舍电路中的保险丝是按规定安装的，但经常被烧断，发生这种情况的原因可能是（）A.电路某处有短路B.某个开关内短路C.有一个寝室经常使用大电炉D.进入宿舍的电压经常低于220 1/5.利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是（）B.称得的重物越重时，电压表的读数越大C.称得的重物越重时，单位时间内电路消耗的电能越多D.将电压表和电流表位置互换，电子秤仍能正常使用6.由如图所示电能表的表盘可知，下列说法正确的是()kW∙h电能表■ .220V6(10)A 50Hz3000r∕(kW∙h)A.电能表的额定电流为64B.电能表的示数为2003.6klV∙hC.电能表是测量电功率的仪表D.若5mM表盘转动200转，则用电器的总功率为800〃7.如图所示，电源电压为20人定值电阻R。

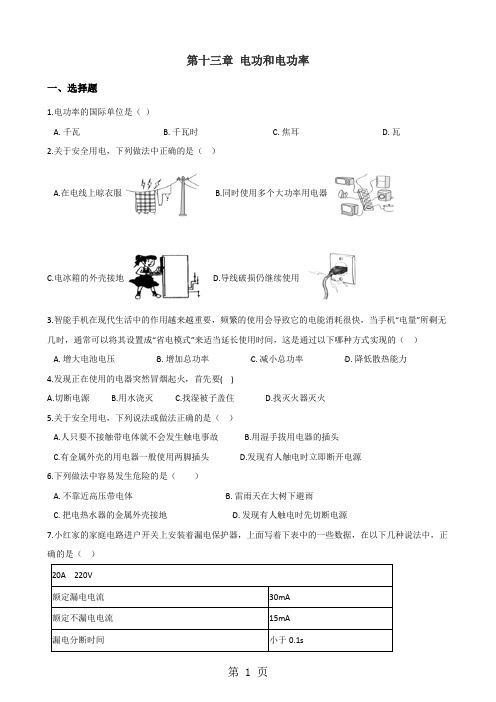

第十三章电功和电功率一、选择题1.电功率的国际单位是（）A. 千瓦B. 千瓦时C. 焦耳D. 瓦2.关于安全用电，下列做法中正确的是（）A.在电线上晾衣服B.同时使用多个大功率用电器C.电冰箱的外壳接地D.导线破损仍继续使用3.智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来适当延长使用时间，这是通过以下哪种方式实现的（）A. 增大电池电压B. 增加总功率C. 减小总功率D. 降低散热能力4.发现正在使用的电器突然冒烟起火，首先要( )A.切断电源B.用水浇灭C.找湿被子盖住D.找灭火器灭火5.关于安全用电，下列说法或做法正确的是（）A.人只要不接触带电体就不会发生触电事故B.用湿手拔用电器的插头C.有金属外壳的用电器一般使用两脚插头D.发现有人触电时立即断开电源6.下列做法中容易发生危险的是（）A. 不靠近高压带电体B. 雷雨天在大树下避雨C. 把电热水器的金属外壳接地D. 发现有人触电时先切断电源7.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（）A. 漏电电流大于30mA，保护器会在0.1秒之内切断电源B. 漏电持续时间超过0.1秒时保护器才能动作C. 当漏电电流达到15mA时就能起到可靠的保护作用D. 只有当进户电压大于220V或用电电流大于20A时，才能起保护作用8.关于家庭电路和安全用电，下列说法正确的是（）A. 使用有金属外壳的家用电器，其外壳必须接地线B. 家用电能表的示数显示了家庭用电的总功率C. 空气开关“跳闸”，一定是电路中发生短路D. 熔丝熔断后，可用铜丝来代替9.关于家庭电路与安全用电，下列做法中正确的是（）A. 家庭电路中的接地线可以不接地B. 发现家用电器或电线失火时，必须先切断电源后再救火C. 保险丝被烧断后，可用铜丝代替保险丝接入电路D. 发现有人触电后，应立即用手把触电人拉离电线10.白炽灯的亮度决定于（）A. 自身的电阻大小B. 通过的电流大小C. 消耗的电能多少D. 实际功率的大小11. 关于安全用电，下列说法正确的是（）A. 尽可能使用一个插座让多个大功率用电器同时工作B. 使用试电笔时，手不要接触笔尾的金属体C. 发现有人触电，应该迅速用手将他拉开D. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换12.在家庭电路中，导线相互连接处往往比别处更容易发热，甚至引起火灾．原因是连接处（）A. 电流比别处小，产生的热量多B. 电流比别处大，产生的热量多C. 电阻比别处小，产生的热量多D. 电阻比别处大，产生的热量多二、填空题13.家庭中测量所用电能多少的仪表是________表。

北师大版九年级年级全一册第十三章电功和电功率一、单选题1．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（）A．电能表是测量电功率的仪器B．断路器应该安装在Q处而不是P处C．测电笔在插座接地孔检测时，氖管会发光D．使用测电笔时，图乙的方法错误而图丙的方法正确2．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半3．中考体检时用到了身高测量仪。

小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。

滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。

下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大4．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；①再闭合S2，灯L1亮，灯L2不亮；①用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路5．如图所示，两个透明容器中密闭着等量的空气，左右两U形管内的液面相平，电阻丝的电阻R1=R2=R3。

小亮用图示装置进行实验，下列说法正确的是（）A．通过R1的电流和通过R2的电流大小相等B．通电后，左管的液面将会比右管的液面低C．电阻R1两端的电压和R2两端的电压相等D．此实验可探究电阻丝产生热量与电流是否有关6．如图所示，在“比较两个灯泡的亮暗”的活动中，闭合开关后，调节滑动变阻器，使图甲和图乙中白炽灯L1和L2发光，L1的规格为“2.5V 0.3 A”，L2的规格为“3.8V 0.3 A”。

九年级物理全册第十三章电功和电功率章末试卷1北师大版附答案一、单选题1.下表是小丽在实验中记录的实验数据，请根据表格中的数据归纳出电功率P 和电阻R 的关系（）R/Ω51015202530P/W 2.62.42.22 1.8 1.6A.P=2.8W﹣0.04⋅RB.P=2.8W+0.04⋅RC.P=2.8W﹣0.4⋅RD.P=2.8W+0.4⋅R2.在电源插座上插入一个大功率的电炒锅一段时间后，往往在插座处发热，产生该现象的原因是：A.通过插座处的电流比其它地方大 B.插座处的金属导热性能好C.通过插座处的电量比其它地方多D.插座处的电阻比较大3.如图所示的几种家用电器正常工作时，消耗的电功率接近25W 的是（）A.电饼铛B.台灯C.电饭锅D.电暖器4.下列不属于电功单位的是（）A.伏库B.伏安C.瓦秒D.焦耳5.如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S 1、S 2分别为楼上和楼下的开关（都是单刀双掷开关）．要求拨动其中任意开关，都能改变电灯原来的发光或熄灭状态．在实际应用中最好的方案是（）A. B.C. D.6.（2017•绵阳）电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对打安全电流）如表．从安全的角度考虑，该电焊机的输出导线应该选用（）导线编号甲乙丙丁导线横截面积S/mm2 1.0 2.5610安全载流量I/A12284768A.甲B.乙C.丙D.丁7.关于家庭电路与安全用电，下列说法正确的是（）A.熔丝是由熔点较高的材料制成的B.正常情况下火线与大地间的电压为零C.用电器的开关必安装在火线上D.电路连接处接触不良不可能引起火灾8.用来制作电炉、电饭锅、电暖气、电烙铁、电褥子等家用电器的发热体的材料可能是（）A.铜丝B.镍铬合金或锰铜合金C.铁丝D.铜丝或铁丝9.一度电用途很大，关于它的下列说法，不正确的是（）A.额定功率200W的洗衣机工作5小时B.额定功率1000W的空调工作1小时C.额定功率40W的日光灯工作25小时D.额定功率40W的电烙铁工作40小时10.下列用电器与电水壶工作原理相同的是（）A.电风扇B.电饭锅C.洗衣机D.液晶电视11.如图所示的四幅图中，符合安全用电的做法是（）A.两手同时接触火线和零线B.插座安装过低，小孩玩耍时将小手指塞进插座C.家用电器外壳加接地保护D.人摆弄电器触到接火线的金属触头二、填空题12.如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉铬合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量________（选填“相等”或“不相等”）．当开关闭合后，________（选填“A”或“B”）瓶中温度计示数上升较快．13.如图是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为________A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能________J.14.表中是某一型号手机的电池铭牌，该电池能让手机正常工作的时间约2.7×105s，则电池能为手机提供的总电能为________J，该手机额定功率是________W.15.某太阳能热水器装有100kg初温为20℃的冷水，经过一天的太阳照射，水温升高到70℃，则这些水吸收的热量等于完全燃烧________m3天然气所放出的热量；（不计热量损失）假如用功率为2kW的电热水器产生同样多的热量，则通电的时间为________s。

第十三章电功和电功率(时间90分钟满分100分)一、选择题(每小题4分，共32分)1．某课外小组自制了一把电烙铁，它的额定电压为220 V，额定电流为0.2 A，该电烙铁的额定功率是 ( )A．110 W B．1100 W C．44 W D．4.4 W2．某电能表上标有“10A（20）”的字样，则 ( )20 AB．通过电能表的电流不超过10 A时，电能表可以正常工作 C．电能表的额定电流为10～20 AD．电能表允许使用的最小电流为20 A3．关于家庭电路，下列说法中正确的是 ( ) A．家庭电路的电压为380 VB．家庭电路中的用电器都是串联的C．用湿手扳动电路开关是安全的 D．熔丝熔断可能是由于电路中的总功率过大而造成的4．如图13—137所示的电路中，R1＝灯泡L上标有“6V 6W”的字样，电源电压为7V，开关闭合时，则下列说法中不正确的是 ( )A．电阻R两端的电压为1 V B．电阻及的实际功率为1 WC．电阻R上产生的热量为1JD．灯泡L正常发光5．某电阻两端的电压变为原来的3倍，阻值变为原来的34，那么电阻的电功率变为( )原来的A．43倍 B．946．如图13—138所示的电路中，开关S闭合时，下列判断中正确的是 ( )A．两灯都变暗 B．两灯都变亮C．A灯变暗，B灯变亮D．A灯变亮，B灯变暗7．灯1L接在电压为6 V的电路中，功率为6 W．若保持电路电压不变，再在电路中连入灯2L，使电路的总功率为9 W，在如图13—139所示的四个电路中，连接方法正确的是 ( )8．熔丝的作用是 ( )A ．保证电路的电压不变B ．保证电路的电流不变C ．保证人体的安全D ．在电流过大时自动切断电路二、填空题(每空2分，共24分)9．标有“2.5V 0.3A ”字样的小灯泡的额定功率是 W ，当把它接入电压为2 V 的电路中时，小灯泡的实际功率是 W ． 10．一个标有“220V 800W ”的电饭锅，接到220 V 的电源上，工作0．5 h 产生的热量是 J ．11．一名同学家中的电能表，月初的示数为，月末的示数为 ，那么这名同学家本月消耗的电能为 度． 12．一只家用电能表标有“3000r /(kW h)•”字样，这表明每消耗1 kW ．h 的电能，电能表的转盘转3000转．现在室内只接了一只灯泡，测出转盘3 min 内转了15转，利用这些数据，算出灯泡在这段时间内消耗的电能是 kW h • J.13．灯1L 标有“6V 6W ”，灯2L 标有“6V 3W ”，把它们串联在电压为9V 的电源上，灯1L 的功率是 W ．14．一只阻值为6Ω2 C ，由此可知，加在这个电阻两端的电压是 V ，这段时间是 s.15．李刚家的熔丝上标有 “220V 10A ”字样，他家同时使用的用电器的总功率不能超过 W ，如果超过，熔丝会自动 ．16．小明家买来的洗衣机上是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成了二脚插头安在两孔插座上，洗衣机照样工作，但这样做在 时，会发生触电事故．三、作图题与实验题(每小题6分，共12分)17．完成如图1-3—140所示的家庭电路图．18．请你设计一个电熨斗的电路图，它有两个挡可以选择，一个高温挡和一个低温挡，画出电路图．四、问答题与计算题(每小题8分，共32分)19．小明家的灯泡灯丝烧断了，他拿着灯泡晃了晃，又把它安在灯座上，发现灯泡更亮了，这是怎么回事?20．一个电热器上标有“200V 800W ”的字样，应串联一个多大的电阻，才能把此电热器接入220V 的电路中使之正常工作？在正常工作时，l h 内电路中共消耗了多少电能?21．图13—141为保温电饭锅的电路图， 12R R ， 均为电热丝， 且 12R R 91S ：＝：，为温控开关，在A ，B 月两点间加电压．(1)S 闭合时，电饭锅处于保温状态还是加热状态?(2)若加热时电饭锅的功率为800 W ，则保温时电饭锅的功率为多大?22．某同学用额定电压为6 V 的小电动机做了如下实验，当电动机正常运转时，电流表的示数为0.2 A ，当把电动机的转子卡死，串联一个1Ω的电阻，接在6 V 的电源上时，电流表的示数为3 A ，求： (1)小电动机的额定功率．(2)小电动机线圈的电阻．(3)小电动机正常转动时，线圈1 min 内产生的热量．参考答案1．C ［提示：．2200.244P UI V A W ⨯＝＝＝.］2．B3．D ［提示：家用电器均并联在家庭电路中；家庭电路的电压为220 V ；用湿手扳开关，易发生触电事故；熔丝熔断的原因是电路中的电流过大，家庭电路中电流过大的原因有两个：一是短路，二是电路中的总功率过大．］4．C ［提示：L 与R 串联，流经它们的电流相等，利用欧姆定律及电功率计算即可．］5．D ［提示： 21211122222212U R R U R U R U R R ＝＝ ］ 6．C ［提示：当开关S 闭合时，A R 与并联，并联后的总电阻小于参与并联的任一电阻，故它们在整个电路中分得的电压变小，灯B 分得的电压变多，即A 的实际功率变小，B 的实际功率变大，A 变暗，B 变亮．］ 7．B8．D ［提示：熔丝串联在电路中，电流过大时，温度升高，达到熔点，迅速熔断，切断电路，起保护作用。

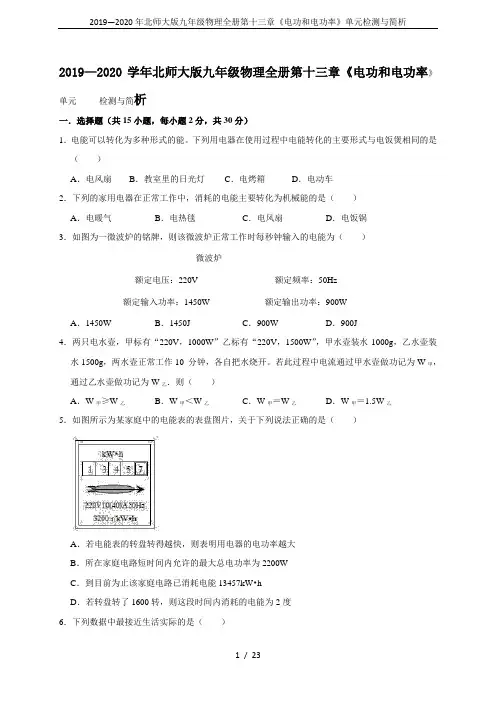

2019—2020学年北师大版九年级物理全册第十三章《电功和电功率》单元检测与简析一．选择题（共15小题，每小题2分，共30分）1．电能可以转化为多种形式的能。

下列用电器在使用过程中电能转化的主要形式与电饭煲相同的是（）A．电风扇B．教室里的日光灯C．电烤箱D．电动车2．下列的家用电器在正常工作中，消耗的电能主要转化为机械能的是（）A．电暖气B．电热毯C．电风扇D．电饭锅3．如图为一微波炉的铭牌，则该微波炉正常工作时每秒钟输入的电能为（）微波炉额定电压：220V额定频率：50Hz额定输入功率：1450W额定输出功率：900WA．1450W B．1450J C．900W D．900J4．两只电水壶，甲标有“220V，1000W”乙标有“220V，1500W”，甲水壶装水1000g，乙水壶装水1500g，两水壶正常工作10 分钟，各自把水烧开。

若此过程中电流通过甲水壶做功记为W甲，通过乙水壶做功记为W乙．则（）A．W甲≥W乙B．W甲＜W乙C．W甲＝W乙D．W甲＝1.5W乙5．如图所示为某家庭中的电能表的表盘图片，关于下列说法正确的是（）A．若电能表的转盘转得越快，则表明用电器的电功率越大B．所在家庭电路短时间内允许的最大总电功率为2200WC．到目前为止该家庭电路已消耗电能13457kW•hD．若转盘转了1600转，则这段时间内消耗的电能为2度6．下列数据中最接近生活实际的是（）A ．全自动洗衣机的功率约为2WB ．家用空调的工作电流约为5AC ．电水壶正常工作时电阻大约1000ΩD ．干电池两极间的电压约为15V7．我们在生活中选家电时，总要考虑该家电是否“省电”，如果说某款家电“很省电”，其物理意义是（ ）A ．需要的电压很低B ．.消耗的电能很少C ．.电功率很小D ．.产生的电热很少8．如图所示电路中，电源电压为3V ，灯泡L 1、L 2，分别标有“3V2.5W ”“3V5W ”字样。

开关闭合后，下列说法正确的是（ ）A ．通过L 1的电流比L 2的电流小B ．L 1的电阻比L 2的电阻小C ．L 1两端电压和L 2两端电压大小相等D ．L 1的实际功率比L 2的实际功率大9．如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在甲图中灯L 1的功率为9W ，在乙图中灯L 1的功率为16W ．设灯丝电阻不变，下列说法中正确的是（ ）A ．甲、乙两图中灯L 1两端的电压之比是1：3B ．L 1、L 2两灯灯丝电阻之比是3：4C ．甲图中灯L 1、L 2的功率之比是3：1D ．甲、乙两图电路消耗的总功率之比是9：1610．如图是“测量小灯泡的额定功率”的实验电路图。

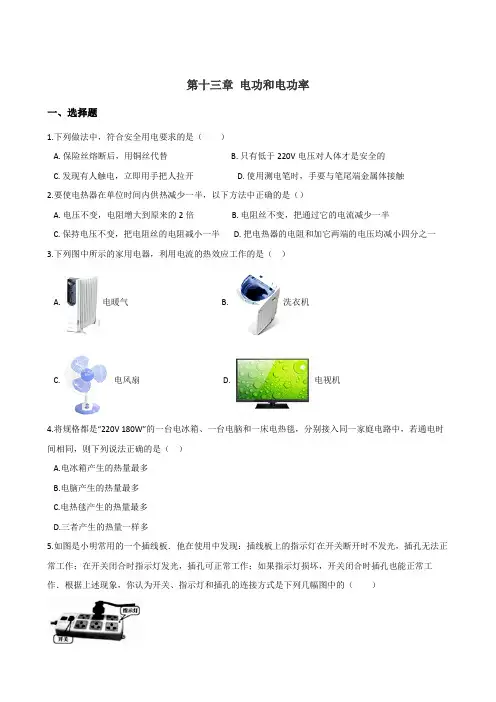

第十三章电功和电功率一、选择题1.下列做法中，符合安全用电要求的是（）A. 保险丝熔断后，用铜丝代替B. 只有低于220V电压对人体才是安全的C. 发现有人触电，立即用手把人拉开D. 使用测电笔时，手要与笔尾端金属体接触2.要使电热器在单位时间内供热减少一半，以下方法中正确的是（）A. 电压不变，电阻增大到原来的2倍B. 电阻丝不变，把通过它的电流减少一半C. 保持电压不变，把电阻丝的电阻减小一半D. 把电热器的电阻和加它两端的电压均减小四分之一3.下列图中所示的家用电器，利用电流的热效应工作的是（）A. 电暖气B. 洗衣机C. 电风扇D. 电视机4.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A.电冰箱产生的热量最多B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多5.如图是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔无法正常工作；在开关闭合时指示灯发光，插孔可正常工作；如果指示灯损坏，开关闭合时插孔也能正常工作．根据上述现象，你认为开关、指示灯和插孔的连接方式是下列几幅图中的（）A. B. C. D.6. 下列做法中，符合安全用电要求的是（）A. 在一个插座上同时使用多个大功率用电器B. 电冰箱、洗衣机等用电器使用三脚插头C. 家庭电路中，控制灯泡的开关装在零线上D. 家用电器起火时，先灭火后切断电源7.如图所示是家庭电路的一部分，下列说法正确的是（）A. 空调接入三孔插座后，空调与电灯是串联的B. 保险丝不能改接在零线或地线上C. 断开开关S后时，站在地上的人接触A点或B点都不会触电D. 若图中甲、乙处分别装电灯或开关，应该甲处装电灯，乙处装开关8.如图所示的用电器中，利用电流热效应工作的是（）A. 电磁起重机B. 电风扇C. 电熨斗D. 平板电脑9.消防安全中由于电路问题引起的火灾经常发生，下列不符合安全用电原则的是（）A. 将冰箱金属外壳接地B. 电器设备起火，不能用水直接灭火C. 人触电时，用手拉被触电者救人D. 使用测电笔时，手指不能碰到笔尖金属体10.对于家庭电路，经常会遇到这样一些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘被损坏.在这些情况中，可能引起熔断器中熔丝熔断的是（）A. ②③B. ①②C. ①④D. ②④11.电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（）A. 家中安装照明电路时，开关接在零线上B. 当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话C. 家庭电路中电流过大的原因，一定是电路中某处短路D. 在山区遇雷雨时，可以靠在岩壁或大树下避雨12.电为我们的生活带来了好多方便之处，但我们也要注意在用电过程中的安全问题．下面有关家庭安全用电的说法中，错误的是（）A. 电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座B. 电灯开关应该连在灯泡与火线之间，这样在检修灯泡时才不易发生触电事故C. 如果电线较粗的话，我们可以在裸露的电线上晒衣服D. 家里如果有较大功率的用电器，尽量不要同时使用，以免引起电线燃烧而引发火灾二、填空题13.家庭电路中千万不要用________或________代替保险丝．14.家用电热毯正常工作时，将________能转化成内能，工作时耗电多少可以通过________表实时记录；若它以100瓦的功率工作4小时，耗电________度．15.小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其它用电器，只让电冰箱工作。
