避雷器型号解释

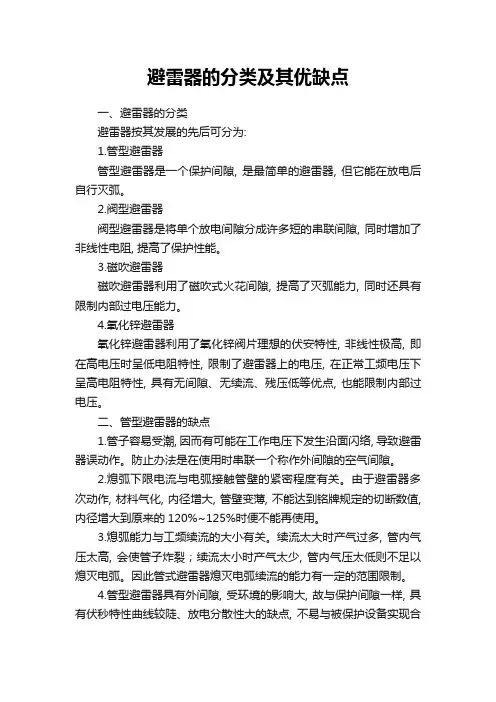

避雷器的分类及其优缺点一、避雷器的分类避雷器按其发展的先后可分为:1.管型避雷器管型避雷器是一个保护间隙, 是最简单的避雷器, 但它能在放电后自行灭弧。

2.阀型避雷器阀型避雷器是将单个放电间隙分成许多短的串联间隙, 同时增加了非线性电阻, 提高了保护性能。

3.磁吹避雷器磁吹避雷器利用了磁吹式火花间隙, 提高了灭弧能力, 同时还具有限制内部过电压能力。

4.氧化锌避雷器氧化锌避雷器利用了氧化锌阀片理想的伏安特性, 非线性极高, 即在高电压时呈低电阻特性, 限制了避雷器上的电压, 在正常工频电压下呈高电阻特性, 具有无间隙、无续流、残压低等优点, 也能限制内部过电压。

二、管型避雷器的缺点1.管子容易受潮, 因而有可能在工作电压下发生沿面闪络, 导致避雷器误动作。

防止办法是在使用时串联一个称作外间隙的空气间隙。

2.熄弧下限电流与电弧接触管壁的紧密程度有关。

由于避雷器多次动作, 材料气化, 内径增大, 管壁变薄, 不能达到铭牌规定的切断数值, 内径增大到原来的120%~125%时便不能再使用。

3.熄弧能力与工频续流的大小有关。

续流太大时产气过多, 管内气压太高, 会使管子炸裂；续流太小时产气太少, 管内气压太低则不足以熄灭电弧。

因此管式避雷器熄灭电弧续流的能力有一定的范围限制。

4.管型避雷器具有外间隙, 受环境的影响大, 故与保护间隙一样, 具有伏秒特性曲线较陡、放电分散性大的缺点, 不易与被保护设备实现合理的绝缘配合。

5.管型避雷器动作后会产生截波, 危及变压器等有线圈设备的绝缘。

6、为了消除振荡所引起的过电压, 在避雷器的放电回路中串联电阻, 电阻越大震荡的可能性越小。

但这样雷电电流通过电阻及间隙又会产生很高的残压, 如果残压大于被保护设备的绝缘强度, 就会使该设备击穿损坏。

因管型避雷器存在上述缺点, 所以它只能用来保护线路的个别绝缘弱点和变电所的进线段。

三、氧化锌避雷器的优点1.结构简单, 造价低廉, 性能稳定。

一、HY5WS-17／5010KV高压避雷器称说明概述之阿布丰王创作HY5WS-17／5010KV高压避雷器称可在工作电流范围内进行频繁的操纵或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

10KV高压避雷器适于重合闸操纵并有极高的操纵可靠性与使用寿命。

10KV高压避雷器(普通型)采取了立式的绝缘筒防御各种气候的影响;且在维护和调养方面，通常仅需对操纵机构做间或性的清扫或润滑。

10KV高压避雷器(极柱型)采取了固体绝缘结构—集成固封极柱，实现了免维护。

10KV 高压避雷器在开关柜内的装置形式既可以是固定式，也可以是可抽出式的，还可装置于框架上使用二、10KV高压避雷器含义HY5WS-17／5010KV高压避雷器产品主要由：型号；名称，电用户可根据被呵护对象选用分歧型号的10KV高压避雷器，对使用场合的分歧可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《10KV高压避雷器HY5WS-17／50》五、10KV高压避雷器使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超出3000m（瓷套式不超出1000m）；4.电源频率不小于48Hz、不超出62 Hz；5.长期施加在10KV高压避雷器端子间的工频电压不超出10KV 高压避雷器的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超出35m/s。

8.10KV高压避雷器呵护发电厂、变电站的交流电气设备免受大气过电压和操纵电压的损坏。

10KV高压避雷器是变电站被呵护设备免遭雷电冲击波袭击的设备。

10KV高压避雷器丈量电流是否超出电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行呵护。

在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。

六、10KV高压避雷器基来源根基理10KV高压避雷器是一种过电压(电流)呵护器，主要用于呵护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操纵过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。

避雷器型号说明产品型号编制说明
表中符号说明
U s y s—系统额定电压
U m c o v—持续运行电压
U r a t—避雷器额定电压
U r e s—避雷器残压
U1m A—直流1m A参考电压
U r e f—交流参考电压（阻性电流1m A）
I2m s—2m s方波通流容量
U i m p.s p v—冲击放电电压
U a c s p—工频放电电压
H o v r l—总高
H u n i t—单节长度
H b a s—底座高度
D m a x—最大外径
L s p e c—爬距比
订货时请说明：
1.产品型号
2.结构类型
3.环境要求（污秽，海拔等）
4.要求的附件（监视器等）
5.其他特殊要求
M O A的结构是由氧化锌电阻片、外套(瓷壳或硅橡胶)、底座、上盖板、均压环组装而成。

我公司生产的Y5W S/Y H5W S、Y5W Z/Y H5W Z、Y10W Z/Y H10W Z、Y5W R/Y H5W R、Y2.5W D/Y H2.5W D等系列M O A性能完全符合国家标准G B11032-2000和I E C60099-4(2001)《交流无间隙金属氧化物避雷器》标准的有关规定。

我公司生产的复合外套氧化锌避雷器与瓷外套相比具有：体积小、重量轻、生产工艺简单、密封性能好、防爆功能优异、使用寿命长、不易破损、耐污性好、可减少线路维护工作量等优点，是国内外近十年来避雷器行业重点开发的新产品，也是我公司氧化锌避雷器发展的新方向。

苏州南瓷电瓷电器有限公司型号价格含税YH5WR-1.6 80 张135****9804 YH5WR-4/13 127YH5WR-5/13.5 155YH5WR-10/27 181YH5WR-17/45 211YH5WR-15/40 207西安博隆避雷器类别避雷器型号避雷器额定电压(kV)系统标称电压(kV)持续运行电压(kV)直流1mA参考电压(不小于)(kV)0.75倍直流参考电压下漏流(不大于)(μA)陡坡冲击电流(不大于)(kV)雷电冲击电流(不大于)(kV)操作冲击残压(不大于)(kV)2mS方波通流容量(电流A、18次)并联补偿电容器(R)H(Y)5WR-8/13.5 5 3 4.0 7.2 40-13.5 10.5 400 6565-100 H(Y)5WR-10/27 10 6 8.0 14.4 40 27.0 21.0 400H(Y)5WR-17/44 17 10 13.6 24.0 50 46.0 35.0 400-1200H(Y)5WR-48/134(130,125) 48 35 38.1 73.0 50- 134(130,125)105 400-1200 65-100 H(Y)5WR-51/134(130,125) 51 35 40.8 73.0 50 105 400-1200 65-100H(Y)5WR-52.7/134(130,125) 52.7 35 42.2 73.0 50 105 400-1200 65-100 H(Y)5WR-54/134(130,125) 54 35 43.2 73.0 50 105 400-1200 65-100配电型无间隙金属氧化物避雷器电站型无间隙金属氧化物避雷器并联补偿电容器用无间隙金属氧化物避雷器电机型无间隙金属氧化物避雷器变压器中性点用无间隙金属氧化物避雷器带串联间隙金属氧化物避雷器电气化铁道保护用无间隙金属氧化物避雷器FCD3 系列阀式磁吹防爆避雷器低压避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护缘免受过电压的损害。

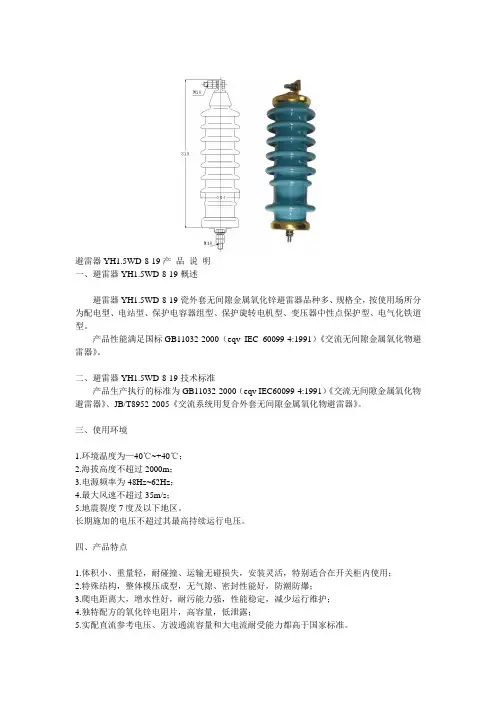

避雷器YH1.5WD-8-19产品说明一、避雷器YH1.5WD-8-19概述避雷器YH1.5WD-8-19瓷外套无间隙金属氧化锌避雷器品种多、规格全，按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。

产品性能满足国标GB11032-2000（eqv IEC 60099-4:1991）《交流无间隙金属氧化物避雷器》。

二、避雷器YH1.5WD-8-19技术标准产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。

三、使用环境1.环境温度为—40℃~+40℃；2.海拔高度不超过2000m；3.电源频率为48Hz~62Hz；4.最大风速不超过35m/s；5.地震裂度7度及以下地区。

长期施加的电压不超过其最高持续运行电压。

四、产品特点1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；4.独特配方的氧化锌电阻片，高容量，低泄露；5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。

五、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

|________________________________复合外套金属氧化锌避雷器（HY为老型号）Y为瓷外套金属氧化锌避雷器六、用户需知1、避雷器在安装使用前，应存放在清洁、干燥的房间，不得受到腐蚀性气体或者液体的腐蚀。

2、避雷器在投入运行前，应作预防性试验，在投入运行后，也应定期（10KV以下避雷器5年一次，35KV及以上避雷器2年一次）做如下试验并参照附表与运行前的数据进行对比。

设备认知--避雷器的参数、作用、原理、结构及注意事项避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的一种新型避雷器，它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一代产品，在电力系统广泛使用。

一、避雷器的型号说明、主要性能参数及代表意义1、型号说明2、名牌含义避雷器铭牌如上图，HY5WS-17/150型，HY表示凝合物外套氧化锌避雷器，无间隙，配电型，额定电压为17kV、标称放电电流下残压50kV，标称放电电流5kA。

二、避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求：避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型与被保护的电气设备的伏安型要正确配合，即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。

避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生一相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。

当过电压超过一定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。

三、过电压1、过电压的含义在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。

2、过电压的分类过电压主要分为内部过电压和大气过电压。

内部过电压:由于操作(合闻、拉闻)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另一种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。

这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。

设备认知--避雷器的参数、作用、原理、结构及注意事项避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的一种新型避雷器，它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一代产品，在电力系统广泛使用。

一、避雷器的型号说明、主要性能参数及代表意义1、型号说明2、名牌含义避雷器铭牌如上图，HY5WS-17/150型，HY表示凝合物外套氧化锌避雷器，无间隙，配电型，额定电压为17kV、标称放电电流下残压50kV，标称放电电流5kA。

二、避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求：避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型与被保护的电气设备的伏安型要正确配合，即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。

避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生一相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。

当过电压超过一定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。

三、过电压1、过电压的含义在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。

2、过电压的分类过电压主要分为内部过电压和大气过电压。

内部过电压:由于操作(合闻、拉闻)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另一种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。

这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。

避雷器型号及参数
Y10W2-200/520Y:表示氧化锌避雷器
10:标称放电电流
W:表示无间隙
2:表示设计序号
200:避雷器的额定电压
520:在标称放电电流下的最大残压
氧化锌避雷器主要用于电力系统中保护电气设备免受雷电过电压和操作过电压的危害。

具有响应灵敏、伏安特性平坦、残压低、运行可靠等优点
等等。

产品工艺符合gb1103-2000《交流无间隙金属氧化物避雷器》的要求。

2、产品结构避雷器由主要元件、绝缘座、端子排等组成，主要元件为氧化锌非线性电阻。

避雷器主要部件密封，出厂
用氢质谱检漏仪逐个检查密封情况。

避雷器设有泄压装置。

当产品内压因异常情况升高时，可及时释放内压，避免瓷套爆炸。

提高了泄放装置的密封性，提高了放电保护的可靠性。

产品标准:
GB11032- -2000《交流无间隙金属氧化物避雷器》正常使用条件:适用于户内外，环境温度不高于+40C，不低于-40°C;海拔高度不超过1000m;系统的额定频率48-62Hz;长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。

地震裂度7度及以下地区;最大风速不超过35m/s.
产品型号含义: H- -复合外套，Y-氧化锌避雷器，0-标称放电电流，,W- -无间隙，Z-电站型，S-配电型，o-氧化锌避雷器额定电压，o-雷电冲击残压。

避雷器型号含义(2007-11-27 16:32:46)Y10W2-200/520Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。

产品各项技术能符合国标GB1103-2000《交流无间隙金属氧化物避雷器》的有关规定。

二、产品结构避雷器由主体元件，绝缘底座和接线板等组成，产品内部采用氧化锌非线性电阻片为主要元件。

避雷器的主体元件是密封的，出厂时用氢质谱检漏仪逐个进行密封检查，避雷器带有压力释放装置，当产品在异常情况下而使内部压力升高时，能及时释放内部压力，避免瓷套爆炸。

无放电间隙，消除了放电时延，提高了保护性能，有防爆炸保护装置,密封结构合理，保证密封可靠。

产品标准：GB11032-2000《交流无间隙金属氧化物避雷器》正常使用条件: 适用于户内外，环境温度不高于+40℃，不低于-40℃；海拔高度不超过1000m；系统的额定频率48-62Hz；长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。

地震裂度7度及以下地区；最大风速不超过35m/s。

产品型号含义:H—复合外套，Y—氧化锌避雷器，□-标称放电电流，,W—无间隙，Z-电站型，S-配电型，□-氧化锌避雷器额定电压，□-雷电冲击残压深圳银星瓷外套避雷器6～220kV复合外套避雷器主要特点：●率先成功应用纳米技术制造非线性电阻片。

●非线性电阻片压比更小，通流更大，可靠性更高。

●无物理界面粘接技术，结构独特，整体模压，密封优良。

●避雷器内部填充消弧材料，有效消除内部建立电弧的可能性，防止内部闪络，杜绝外套爆炸。

●耐污能力强，可以满足Ⅳ级特重污秽要求。

●可配置银星分频分流专利脱离装置，实现免维护运行。

●采用国外成熟硅橡胶材料，伞套老化等性能优良。

避雷器型号含义(2007-11-27 16:32:46)Y10W2-200/520Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。

产品各项技术能符合国标GB1103-2000《交流无间隙金属氧化物避雷器》的有关规定。

二、产品结构避雷器由主体元件，绝缘底座和接线板等组成，产品内部采用氧化锌非线性电阻片为主要元件。

避雷器的主体元件是密封的，出厂时用氢质谱检漏仪逐个进行密封检查，避雷器带有压力释放装置，当产品在异常情况下而使内部压力升高时，能及时释放内部压力，避免瓷套爆炸。

无放电间隙，消除了放电时延，提高了保护性能，有防爆炸保护装置,密封结构合理，保证密封可靠。

产品标准：GB11032-2000《交流无间隙金属氧化物避雷器》正常使用条件: 适用于户内外，环境温度不高于+40℃，不低于-40℃；海拔高度不超过1000m；系统的额定频率48-62Hz；长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。

地震裂度7度及以下地区；最大风速不超过35m/s。

产品型号含义:H—复合外套，Y—氧化锌避雷器，□-标称放电电流，,W—无间隙，Z-电站型，S-配电型，□-氧化锌避雷器额定电压，□-雷电冲击残压深圳银星瓷外套避雷器6～500kV瓷外套避雷器主要技术参数产品型号Production type 系统标称电压Systemnominal避雷器额定电压MOArated持续运行电压Continuousoperating直流1mA参考电压Referencevoltage at陡波冲击残压Steepcurrent雷电冲击残压Lightningimpulse操作冲击残压Switchingimpulse方波冲击耐受Longduration大电流冲击耐受Highcurrent重量Weight深圳银星复合外套避雷器6～220kV复合外套避雷器主要技术参数产品型号Productiontype 系统标称电压Systemnominalvoltage避雷器额定电压MOA ratedvoltage持续运行电压Continuousoperatingvoltage直流1mA参考电压Referencevoltageat D.C.1mA陡波冲击残压Steepcurrentimpulseresidual雷电冲击残压Lightningimpulseresidualvoltage操作冲击残压Switchingimpulseresidualvoltage方波冲击耐受Longdurationcurrentimpulse大电流冲击耐受Highcurrentimpulsewithstand重量Weight。

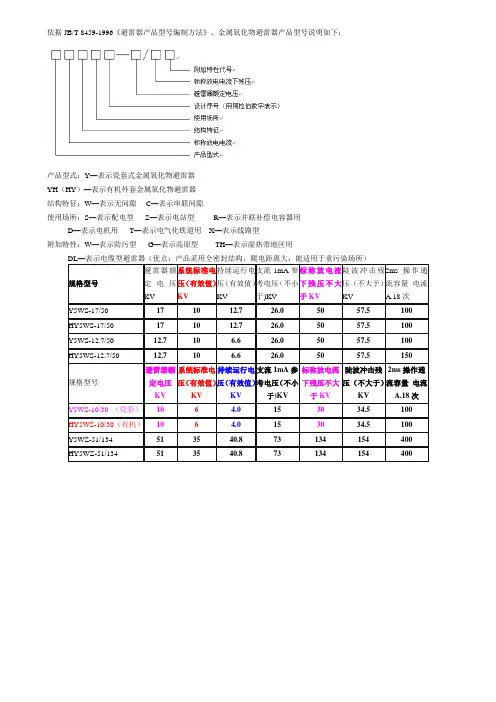

依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电型Z—表示电站型R—表示并联补偿电容器用D—表示电机用T—表示电气化铁道用X—表示线路型附加特性：W—表示防污型G—表示高原型TH—表示湿热带地区用规格型号避雷器额定电压KV系统标准电压（有效值）KV持续运行电压（有效值）KV支流1mA参考电压（不小于)KV标称放电流下残压不大于KV陡波冲击残压（不大于）KV2ms操作通流容量电流A.18次Y5WS-17/50 171012.726.05057.5100 HY5WS-17/50 171012.726.05057.5100 Y5WS-12.7/50 12.710 6.626.05057.5100 HY5WS-12.7/50 12.710 6.626.05057.5150规格型号避雷器额定电压KV系统标准电压（有效值）KV持续运行电压（有效值）KV支流1mA参考电压（不小于)KV标称放电流下残压不大于KV陡波冲击残压（不大于）KV2ms操作通流容量电流A.18次Y5WS-10/30 （瓷套）10 6 4.0 15 30 34.5 100 HY5WS-10/30（有机）10 6 4.0 15 30 34.5 100 Y5WZ-51/134 51 35 40.8 73 134 154 400 HY5WZ-51/134 51 35 40.8 73 134 154 400系统的额定电压(也称标称电压)为6KV,最高电压应该为6*1.15KV,而避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍,应该为6*1.15*1.1.=7.59KV。

当然选择避雷器的额定电压又是在参考避雷器灭弧电压设计基础上再乘以 1.2-1.3倍即6*1.15*1.1*1.3.=9.867将上面的数据除以1.732就是5.696KV了又称电弧电压。

各种型号的金属氧化物避雷器金属氧化物避雷器型号说明：一、有机复合外套无间隙氧化物避雷器有机复合外套无间隙氧化物避雷器采用通流能力较强的氧化锌非线性电阻片叠加组装，密封于外套腔内，无任何放电间隙。

在正常持续运行电压状态下，避雷器不动作，呈高阻状态。

当大气过电压或操作过电压的幅值超过一定范围时，避雷器导通。

由于氧化锌电阻片优良的非线性伏安特性，导通后其两端的残压被抑制在被保护设备的绝缘安全值以下，从而使电气设备受到保护。

氧化锌电阻片通流容量大，保护残压低，电压响应迅速，是近十余年兴起的高性能新型限压元件。

优点：有机复合外套是我国硅橡胶复合绝缘子技术在避雷器外套上的应用。

由于采用硅橡胶外套，从根本上消除了瓷套式避雷器可能存在的外瓷套爆裂现象，并提高了防潮、耐污、抗老化、散热等性能，同时体积小重量轻，免于维修。

因此，该产品聚集了有机外套和氧化锌电阻片的全部优点，是新型的过电压保护电器。

二、带脱离装置的复合外套无间隙氧化锌避雷器脱离装置是避雷器本体所带的一种自我保护装置，通常接在避雷器的底部，避雷器通过其接地。

当避雷器在系统雷击或操作过电压下泄放能量，外界电动力、机械力及环境温度变化等综合作用时，脱离器不会动作，即避雷器正常工作时，脱离装置不影响其工作。

当避雷器自动运行的稳定性受到损坏，或避雷器已经损坏时，脱离器迅速工作，将避雷接地线断开，避雷器电位悬空，退出运行。

优点：安秒特性稳定、反应快、灭弧效果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标记、便于迅速发现故障点并及时维修。

三、金属氧化物避雷器外形尺寸避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50 90 190 260 5 1.5 YH5WZ1-17/45 92 190 260 5 1.7避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50L 90 210 286 6 1.8 YH5WZ1-17/45L 92 220 296 62.0交流无间隙金属氧化物避雷器技术性能指标典型的电站型和配电型避雷器电气特性GB11032产品型号系统额定电压kv（有效值）避雷器额定电压kv（有效值）避雷器持续运行电压kv（有效值）陡波冲击电流下残压kv（峰值）雷电冲击电流下残压kv（峰值）操作冲击电流下残压kv（峰值）4/10us大电流冲击耐受kv（峰值）直流1mA电压kv不小于2ms方波电流峰值A不小于YH5WS-5/15 3 5 4.0 17.3 15.0 12.8 65 7.5 75(150) YH5WS-10/30 6 10 8 34.6 30 25.6 65 15 75(150) YH5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WS-17/50L 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) Y5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WZ-5/13.5 3 5 4.0 15.5 13.5 11.5 65 7.2 150(200) YH5WZ-10/27 6 10 8 31 27 23.0 65 14.4 150(200) YH5WZ-17/45 10 17 13.6 51.8 45 38.3 65 24 150(200) YH5WZ-51/134 35 51 40.8 154 134 114 100 73(76) 400(600) 注：括号内为企业内控参数，下同。

常用避雷器型号ZB-HY5W系列避雷器HY5W系列避雷器说明书.doc一、用途特点本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

外壳采用硅橡胶浇铸而成，运输过程中不易损坏，增大了放电距离，使用寿命大大加长。

二、型号说明三、工作原理氧化锌避雷器是目前国际最先进的过电压保护器。

由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改善了避雷器的伏安特性，提高了过电压通流能力，从而带来避雷器特性的根本变化。

当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

四、使用条件1. 环境温度:不低于,40?，不高于，60?。

2. 海拔高度不超过3000m，超出3000m可根据实际情况特制。

3. 电网频率: 48,52Hz(50Hz系统)、58,62Hz(60Hz系统)。

4. 长期加在避雷器上的电压不能超过其额定电压。

5. 安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃，如有，在定货时要注明。

五、常用型号:5KA无间隙避雷器:残压(KV) 最大持续额定方波冲击大电流陡坡冲击标准雷电操作冲击型号运行电压电压耐受电流耐受电流电流冲击 (KV) (KV)HY5W-3 3 2.55 9.5 7.7 9 100 65 HY5W-6 15.4 6 5.1 19.0 18 100 65HY5W-9 9 7.65 28.5 23.1 27 100 654 HY5W-12 12 10.2 38.0 30.8 36 100 65 HY5W-15 15 12.7 47.5 38.5 45 100 65 HY5W-18 18 15.3 57.0 46.2 54 100 65 HY5W-21 21 17.0 66.5 53.9 63 100 65 HY5W-24 24 19.2 76.0 61.6 72 100 65 HY5W-27 27 21.9 85.5 69.3 81 100 65 HY5W-30 30 24.4 95.0 76.5 90 100 65 HY5W-33 33 26.8 104.5 84.7 99 100 65 HY5W-36 36 29 114.0 92.4 108 100 65 HY5W-42 42 34.1 132.3 100.1 126 100 65 10KA无间隙避雷器:残压(KV) 最大持续额定电大电流线路放电陡坡冲击操作冲击标准雷电型号压等级运行电压耐受电流电流冲击 (KV) (KV)HY10W-3 3 2.55 9.5 7.7 9 , 100 HY10W-6 6 5.1 19.0 15.4 18 , 100HY10W-9 9 7.65 28.5 23.1 27 , 100 HY10W-12 12 10.2 38.0 30.8 36 , 100HY10W-15 15 12.7 47.5 38.5 45 , 100 HY10W-18 18 15.3 57.0 46.2 54 , 100 HY10W-21 21 17.0 66.5 53.9 63 , 100 HY10W-24 24 19.2 76.0 61.6 72 , 100 HY10W-27 27 21.9 85.5 69.3 81 , 100 HY10W-30 30 24.4 95.0 76.5 90 , 100 HY10W-33 33 26.8 104.5 84.7 99 , 100 HY10W-36 36 29 114.0 92.4 108 , 100 HY10W-42 42 34.1 132.0 100.1 126 , 100 HY10W-48 48 39 152.0 126.0 150 , 100 HY10W-54 54 43 171.0 139.0 162 , 100 HY10W-60 60 48 208.0 160.0 180 , 100 HY10W-66 66 52.8 230.0 172.0 198 , 100 主要产品选型表2Ma避雷直流器系统持续 1mA 陡波操作使用场型号所标称放额定标称运行参考冲击通流电流下电压电压电压电压残压残压容量KV KV KV KV KV KV KV HY1.5W-0.28/17 0.28 0.22 0.24 0.6 1.3 - 75HY1.5W-0.5/2.6 0.5 0.38 0.42 1.2 2.6 - 75 低压 HY5WS-3.8/1.7 3.8 3 2 7.5 17 19.6 100HY5WS-7.6/30 7.6 6 4 15 30 34.5 100HY5WS-10/30 10 6 8 15 30 34.5 1006.6<,HY5WS-12.4/50 12.7 10 o:p> 25 50 57.5 100 配电HY5WS-17/50 17 10 13.6 25 50 57.5 100 (S) HY5WZ-3.8/13.5 3.8 3 2 7.2 13.5 14.5 200HY5WZ-7.6/27 7.6 6 4 14.4 27 31 200HY5WZ-10/27 10 6 8 14.4 27 31 200 HY5WZ-12.7/45 12.7 10 6.6 24 45 51.8 200HY5WZ-17/45 17 10 13.6 24 45 51.8 200HY5WZ-42/134 42 35 23.4 73 134 154 400HY5WZ-51/134 51 35 40.8 73 134 154 400 HY5WZ-100/260 100 110 78 145 260 291, 400,600 电站HY10WE-100/260 100 110 78 145 260 291 400,800 (Z) HY2.5WD-3.8/9.5 3.8 3 2 5.7 9.5 10.7 400 旋转电HY2.5WD-7.6/19 7.6 6 4 11.2 19 21.9 400 机(D) HY2.5WD-12.7/31 12.7 10 6.6 18.6 31 35.7 400HY5WR-3.8/13.5 3.8 3 2 7.2 13.5 14.8 400 电容(R) HY5WR-7.6/27 7.6 6 4 14.4 27 30.8 400HY5WR-10/27 10 6 8 14.4 27 31 400HY5WR-12.7/45 12.7 10 6.6 24 45 51 400HY5WR-17/45 17 10 13.6 24 45 51 400HY5WR-51/134 51 35 40.5 73 134 154 400HY1.5W-2.4/6 2.4 3.2 1.9 3.4 6 - 5 电机中HY1.5W-4.8/12 4.8 6.3 3.8 6.8 12 - 10 性点(D) HY1.5W-8/19 8 10.5 6.4 11.4ZB-HY5W系列避雷器HY5W系列避雷器说明书.doc一、用途特点本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

各类电气设备型号含义一、避雷器型号含义：（1）Y10W2-200/520 Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。

（2）HY□W□□—□/□产品型号含义:H—复合绝缘，Y—瓷套式金属氧化锌避雷器，第一个□-标称放电电流，,W—无间隙，第二个□—使用场所：（Z-电站型，S-配电型，T－电气化铁道， R－保护电容，X线路型），第三个□—设计序号，不表明产品的先进程度第四个□-氧化锌避雷器额定电压，第五个□-雷电冲击残压二、电压互感器型及电流互感器号含义：（1）PT型号含义说明：第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：10电压等级；GY高原；GH—高海拔；TH—湿热区（2）CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式、支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型连字符后的字母：W表示污秽地区使用；GH--高海拔地区使用；TH--湿热地区使用。

例：LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLXK-φ80，LXK-φ100，LXK-φ120，LXK-φ150，LXK-φ185，LXK-φ200零序电流互感器适用于户内、额定频率50HZ或60HZ=额定电压35KV及以下的小接地电流系统中供电缆接地保护用。

线路避雷器型号含义避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

2根据结构的不同，线路避雷器可分为无间隙线路避雷器和无间隙线路避雷器。

它们具有以下特点：a）无间隙线路避雷器，动作延时小，响应快，不存在放电电压分散问题：由于无间隙线路避雷器长期承受工频工作电压，连接比较简单，安装方便，由于内阻老化，需要定期检查：由于没有间隙隔离，一旦发生短路，将影响输电线路的安全运行。

对于10kV和35kV配电线路，无间隙线路避雷器具有结构简单、体积小、安装方便等优点。

在一定程度上解决了免维护问题。

线路避雷器主要用于限制雷电过电压，但线路避雷器没有间隙隔离，还应具有承受操作过电压和工频过电压的能力；对于有间隙的线路避雷器，由于间隙的隔离作用，避雷器本体长期工频电压较低，电阻片老化问题不突出，运行维护工作量小；即使避雷器本体发生故障（如短路），一般不影响线路的正常运行。

同时，避雷器本体几乎不承受操作过电压和工频过电压。

只需考虑雷电过电压的冲击能量。

因此，避雷器本体的参考电压可选择在较低的值，以达到体积小、重量轻的目的。

根据间隙结构的不同，有间隙线路避雷器分为带支撑件的线路避雷器和纯气隙线路避雷器。
