避雷器型号说明

依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：产品型式：Y —表示瓷套式金属氧化物避雷器 YH （HY ）—表示有机外套金属氧化物避雷器 结构特征：W —表示无间隙 C —表示串联间隙使用场所：S —表示配电型 Z —表示电站型 R —表示并联补偿电容器用 D —表示电机用 T —表示电气化铁道用 X —表示线路型附加特性：W —表示防污型 G —表示高原型 TH —表示湿热带地区用系统的额定电压(也称标称电压)为6KV,最高电压应该为6*1.15KV,而避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍,应该为6*1.15*1.1.=7.59KV。

当然选择避雷器的额定电压又是在参考避雷器灭弧电压设计基础上再乘以 1.2-1.3倍即6*1.15*1.1*1.3.=9.867将上面的数据除以1.732就是5.696KV了又称电弧电压。

DL/T620-1997《交流电气装置的过电压保护和绝缘配合》标准的要求。

选择MOA的重要技术参数是额定电压、最大持续电压、标称电流、雷电冲击保护水平、操作冲击保护水平等，下面就6-35kV系统开关装置内避雷器选择进行阐述。

(1) 避雷器额定电压Ur的选择a.按避雷器持续运行电压UC的选择由于6-35kV系统多为中性点不接地系统，出现单相接地以后，相对地电压上升为线电压Um（Um为系统最高工作电压），属暂时过电压，故障持续时间≥10s，故避雷器持续运行电压的选择为：6-10kV时UC≥1.1Um ，则6kV避雷器UC≥1.1x7.2=7.92kV；10kV避雷器UC≥1.1x12=13.2kV 35kV时UC≥1.0Um ，则35kV避雷器UC≥1.0x40.5=40.5kVb.按避雷器暂时过电压Ut的选择暂时过电压包括工频和谐振两大类。

只有单相接地引起的工频过电压，才是确定和选择避雷器额定电压的主要依据。

根据电力部1993年10月30日“关于提高3-66kV无间隙金属氧化物避雷器额定电压和持续运行电压有关情况的通报”，3-15.75kV Ur≥1.4Um ，35-66kVUr≥1.3Um 。

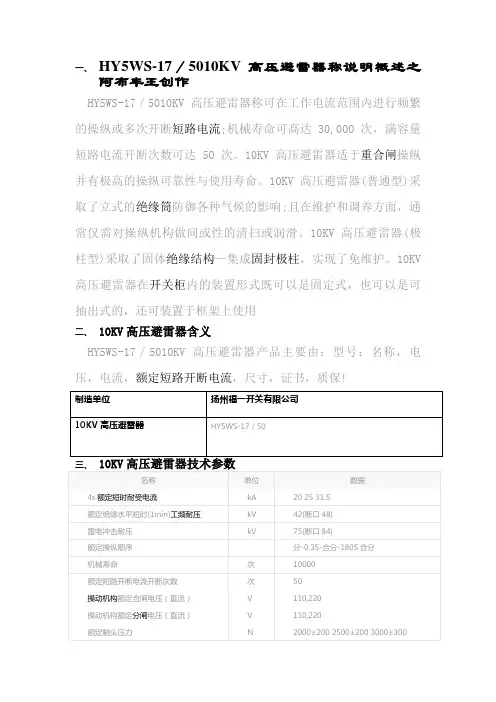

一、HY5WS-17／5010KV高压避雷器称说明概述之阿布丰王创作HY5WS-17／5010KV高压避雷器称可在工作电流范围内进行频繁的操纵或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

10KV高压避雷器适于重合闸操纵并有极高的操纵可靠性与使用寿命。

10KV高压避雷器(普通型)采取了立式的绝缘筒防御各种气候的影响;且在维护和调养方面，通常仅需对操纵机构做间或性的清扫或润滑。

10KV高压避雷器(极柱型)采取了固体绝缘结构—集成固封极柱，实现了免维护。

10KV 高压避雷器在开关柜内的装置形式既可以是固定式，也可以是可抽出式的，还可装置于框架上使用二、10KV高压避雷器含义HY5WS-17／5010KV高压避雷器产品主要由：型号；名称，电用户可根据被呵护对象选用分歧型号的10KV高压避雷器，对使用场合的分歧可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《10KV高压避雷器HY5WS-17／50》五、10KV高压避雷器使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超出3000m（瓷套式不超出1000m）；4.电源频率不小于48Hz、不超出62 Hz；5.长期施加在10KV高压避雷器端子间的工频电压不超出10KV 高压避雷器的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超出35m/s。

8.10KV高压避雷器呵护发电厂、变电站的交流电气设备免受大气过电压和操纵电压的损坏。

10KV高压避雷器是变电站被呵护设备免遭雷电冲击波袭击的设备。

10KV高压避雷器丈量电流是否超出电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行呵护。

在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。

六、10KV高压避雷器基来源根基理10KV高压避雷器是一种过电压(电流)呵护器，主要用于呵护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操纵过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。

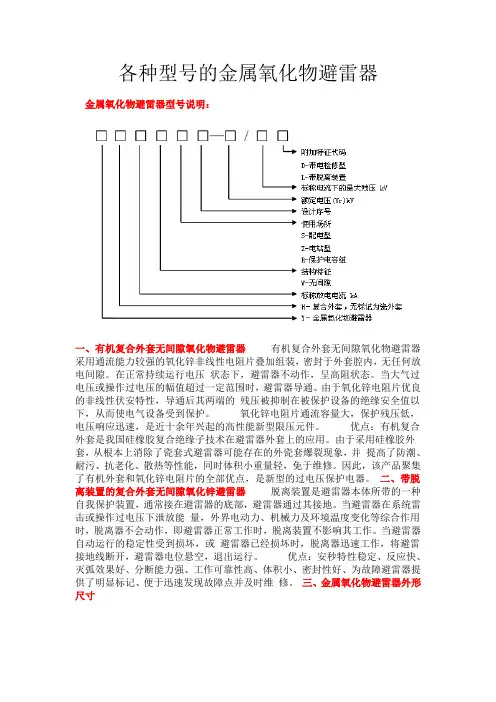

各种型号的金属氧化物避雷器金属氧化物避雷器型号说明：一、有机复合外套无间隙氧化物避雷器有机复合外套无间隙氧化物避雷器采用通流能力较强的氧化锌非线性电阻片叠加组装，密封于外套腔内，无任何放电间隙。

在正常持续运行电压状态下，避雷器不动作，呈高阻状态。

当大气过电压或操作过电压的幅值超过一定范围时，避雷器导通。

由于氧化锌电阻片优良的非线性伏安特性，导通后其两端的残压被抑制在被保护设备的绝缘安全值以下，从而使电气设备受到保护。

氧化锌电阻片通流容量大，保护残压低，电压响应迅速，是近十余年兴起的高性能新型限压元件。

优点：有机复合外套是我国硅橡胶复合绝缘子技术在避雷器外套上的应用。

由于采用硅橡胶外套，从根本上消除了瓷套式避雷器可能存在的外瓷套爆裂现象，并提高了防潮、耐污、抗老化、散热等性能，同时体积小重量轻，免于维修。

因此，该产品聚集了有机外套和氧化锌电阻片的全部优点，是新型的过电压保护电器。

二、带脱离装置的复合外套无间隙氧化锌避雷器脱离装置是避雷器本体所带的一种自我保护装置，通常接在避雷器的底部，避雷器通过其接地。

当避雷器在系统雷击或操作过电压下泄放能量，外界电动力、机械力及环境温度变化等综合作用时，脱离器不会动作，即避雷器正常工作时，脱离装置不影响其工作。

当避雷器自动运行的稳定性受到损坏，或避雷器已经损坏时，脱离器迅速工作，将避雷接地线断开，避雷器电位悬空，退出运行。

优点：安秒特性稳定、反应快、灭弧效果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标记、便于迅速发现故障点并及时维修。

三、金属氧化物避雷器外形尺寸避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50 90 190 260 5 1.5YH5WZ1-17/45 92 190 260 5 1.7避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50L 90 210 286 6 1.8YH5WZ1-17/45L 92 220 296 6 2.0交流无间隙金属氧化物避雷器技术性能指标典型的电站型和配电型避雷器电气特性GB11032产品型号系统额定电压kv（有效值）避雷器额定电压kv（有效值）避雷器持续运行电压kv（有效值）陡波冲击电流下残压kv（峰值）雷电冲击电流下残压kv（峰值）操作冲击电流下残压kv（峰值）4/10us大电流冲击耐受kv（峰值）直流1mA电压kv不小于2ms方波电流峰值A不小于YH5WS-5/15 3 5 4.0 17.3 15.0 12.8 65 7.5 75(150) YH5WS-10/30 6 10 8 34.6 30 25.6 65 15 75(150)YH5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WS-17/50L 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) Y5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WZ-5/13.5 3 5 4.0 15.5 13.5 11.5 65 7.2 150(200) YH5WZ-10/27 6 10 8 31 27 23.0 65 14.4 150(200) YH5WZ-17/45 10 17 13.6 51.8 45 38.3 65 24 150(200) YH5WZ-51/134 35 51 40.8 154 134 114 100 73(76) 400(600) 注：括号内为企业内控参数，下同。

避雷器型号及参数
Y10W2-200/520Y:表示氧化锌避雷器
10:标称放电电流
W:表示无间隙
2:表示设计序号
200:避雷器的额定电压
520:在标称放电电流下的最大残压
氧化锌避雷器主要用于电力系统中保护电气设备免受雷电过电压和操作过电压的危害。

具有响应灵敏、伏安特性平坦、残压低、运行可靠等优点
等等。

产品工艺符合gb1103-2000《交流无间隙金属氧化物避雷器》的要求。

2、产品结构避雷器由主要元件、绝缘座、端子排等组成，主要元件为氧化锌非线性电阻。

避雷器主要部件密封，出厂
用氢质谱检漏仪逐个检查密封情况。

避雷器设有泄压装置。

当产品内压因异常情况升高时，可及时释放内压，避免瓷套爆炸。

提高了泄放装置的密封性，提高了放电保护的可靠性。

产品标准:
GB11032- -2000《交流无间隙金属氧化物避雷器》正常使用条件:适用于户内外，环境温度不高于+40C，不低于-40°C;海拔高度不超过1000m;系统的额定频率48-62Hz;长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。

地震裂度7度及以下地区;最大风速不超过35m/s.
产品型号含义: H- -复合外套，Y-氧化锌避雷器，0-标称放电电流，,W- -无间隙，Z-电站型，S-配电型，o-氧化锌避雷器额定电压，o-雷电冲击残压。

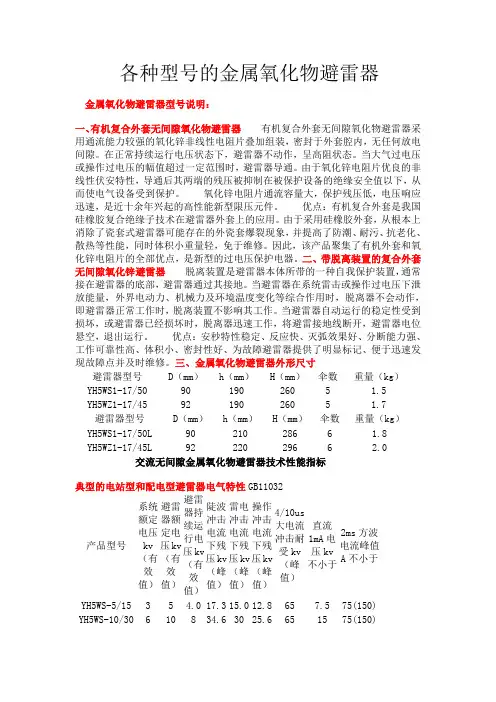

各种型号的金属氧化物避雷器金属氧化物避雷器型号说明：一、有机复合外套无间隙氧化物避雷器有机复合外套无间隙氧化物避雷器采用通流能力较强的氧化锌非线性电阻片叠加组装，密封于外套腔内，无任何放电间隙。

在正常持续运行电压状态下，避雷器不动作，呈高阻状态。

当大气过电压或操作过电压的幅值超过一定范围时，避雷器导通。

由于氧化锌电阻片优良的非线性伏安特性，导通后其两端的残压被抑制在被保护设备的绝缘安全值以下，从而使电气设备受到保护。

氧化锌电阻片通流容量大，保护残压低，电压响应迅速，是近十余年兴起的高性能新型限压元件。

优点：有机复合外套是我国硅橡胶复合绝缘子技术在避雷器外套上的应用。

由于采用硅橡胶外套，从根本上消除了瓷套式避雷器可能存在的外瓷套爆裂现象，并提高了防潮、耐污、抗老化、散热等性能，同时体积小重量轻，免于维修。

因此，该产品聚集了有机外套和氧化锌电阻片的全部优点，是新型的过电压保护电器。

二、带脱离装置的复合外套无间隙氧化锌避雷器脱离装置是避雷器本体所带的一种自我保护装置，通常接在避雷器的底部，避雷器通过其接地。

当避雷器在系统雷击或操作过电压下泄放能量，外界电动力、机械力及环境温度变化等综合作用时，脱离器不会动作，即避雷器正常工作时，脱离装置不影响其工作。

当避雷器自动运行的稳定性受到损坏，或避雷器已经损坏时，脱离器迅速工作，将避雷接地线断开，避雷器电位悬空，退出运行。

优点：安秒特性稳定、反应快、灭弧效果好、分断能力强、工作可靠性高、体积小、密封性好、为故障避雷器提供了明显标记、便于迅速发现故障点并及时维修。

三、金属氧化物避雷器外形尺寸避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50 90 190 260 5 1.5 YH5WZ1-17/45 92 190 260 5 1.7避雷器型号D（mm）h（mm）H（mm）伞数重量（kg）YH5WS1-17/50L 90 210 286 6 1.8 YH5WZ1-17/45L 92 220 296 62.0交流无间隙金属氧化物避雷器技术性能指标典型的电站型和配电型避雷器电气特性GB11032产品型号系统额定电压kv（有效值）避雷器额定电压kv（有效值）避雷器持续运行电压kv（有效值）陡波冲击电流下残压kv（峰值）雷电冲击电流下残压kv（峰值）操作冲击电流下残压kv（峰值）4/10us大电流冲击耐受kv（峰值）直流1mA电压kv不小于2ms方波电流峰值A不小于YH5WS-5/15 3 5 4.0 17.3 15.0 12.8 65 7.5 75(150) YH5WS-10/30 6 10 8 34.6 30 25.6 65 15 75(150) YH5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WS-17/50L 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) Y5WS-17/50 10 17 13.6 57.5 50 42.5 65 25(26) 75(150) YH5WZ-5/13.5 3 5 4.0 15.5 13.5 11.5 65 7.2 150(200) YH5WZ-10/27 6 10 8 31 27 23.0 65 14.4 150(200) YH5WZ-17/45 10 17 13.6 51.8 45 38.3 65 24 150(200) YH5WZ-51/134 35 51 40.8 154 134 114 100 73(76) 400(600) 注：括号内为企业内控参数，下同。

避雷器型号含义(2007-11-27 16:32:46)Y10W2-200/520Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。

产品各项技术能符合国标GB1103-2000《交流无间隙金属氧化物避雷器》的有关规定。

二、产品结构避雷器由主体元件，绝缘底座和接线板等组成，产品内部采用氧化锌非线性电阻片为主要元件。

避雷器的主体元件是密封的，出厂时用氢质谱检漏仪逐个进行密封检查，避雷器带有压力释放装置，当产品在异常情况下而使内部压力升高时，能及时释放内部压力，避免瓷套爆炸。

无放电间隙，消除了放电时延，提高了保护性能，有防爆炸保护装置,密封结构合理，保证密封可靠。

产品标准：GB11032-2000《交流无间隙金属氧化物避雷器》正常使用条件: 适用于户内外，环境温度不高于+40℃，不低于-40℃；海拔高度不超过1000m；系统的额定频率48-62Hz；长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。

地震裂度7度及以下地区；最大风速不超过35m/s。

产品型号含义:H—复合外套，Y—氧化锌避雷器，□-标称放电电流，,W—无间隙，Z-电站型，S-配电型，□-氧化锌避雷器额定电压，□-雷电冲击残压深圳银星瓷外套避雷器6～220kV复合外套避雷器主要特点：●率先成功应用纳米技术制造非线性电阻片。

●非线性电阻片压比更小，通流更大，可靠性更高。

●无物理界面粘接技术，结构独特，整体模压，密封优良。

●避雷器内部填充消弧材料，有效消除内部建立电弧的可能性，防止内部闪络，杜绝外套爆炸。

●耐污能力强，可以满足Ⅳ级特重污秽要求。

●可配置银星分频分流专利脱离装置，实现免维护运行。

●采用国外成熟硅橡胶材料，伞套老化等性能优良。

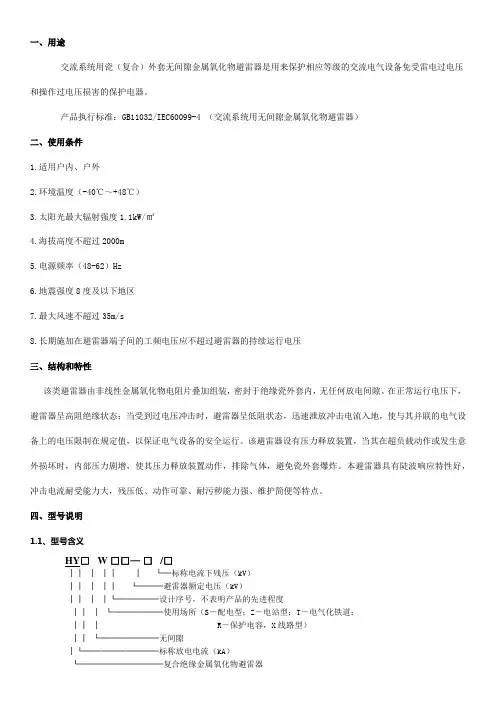

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器1.2、0.22～0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3～10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型/ 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型1.11、变压器、电抗器中性点型1.12、电气化铁道型安装时参照相应避雷器的安装示意图。

避雷器型号含义(2007-11-27 16:32:46)Y10W2-200/520Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。

产品各项技术能符合国标GB1103-2000《交流无间隙金属氧化物避雷器》的有关规定。

二、产品结构避雷器由主体元件，绝缘底座和接线板等组成，产品内部采用氧化锌非线性电阻片为主要元件。

避雷器的主体元件是密封的，出厂时用氢质谱检漏仪逐个进行密封检查，避雷器带有压力释放装置，当产品在异常情况下而使内部压力升高时，能及时释放内部压力，避免瓷套爆炸。

无放电间隙，消除了放电时延，提高了保护性能，有防爆炸保护装置,密封结构合理，保证密封可靠。

产品标准：GB11032-2000《交流无间隙金属氧化物避雷器》正常使用条件: 适用于户内外，环境温度不高于+40℃，不低于-40℃；海拔高度不超过1000m；系统的额定频率48-62Hz；长期施加在避雷器两端间的工频电压，不得超过避雷器的持续运行电压。

地震裂度7度及以下地区；最大风速不超过35m/s。

产品型号含义:H—复合外套，Y—氧化锌避雷器，□-标称放电电流，,W—无间隙，Z-电站型，S-配电型，□-氧化锌避雷器额定电压，□-雷电冲击残压深圳银星瓷外套避雷器6～500kV瓷外套避雷器主要技术参数产品型号Production type 系统标称电压Systemnominal避雷器额定电压MOArated持续运行电压Continuousoperating直流1mA参考电压Referencevoltage at陡波冲击残压Steepcurrent雷电冲击残压Lightningimpulse操作冲击残压Switchingimpulse方波冲击耐受Longduration大电流冲击耐受Highcurrent重量Weight深圳银星复合外套避雷器6～220kV复合外套避雷器主要技术参数产品型号Productiontype 系统标称电压Systemnominalvoltage避雷器额定电压MOA ratedvoltage持续运行电压Continuousoperatingvoltage直流1mA参考电压Referencevoltageat D.C.1mA陡波冲击残压Steepcurrentimpulseresidual雷电冲击残压Lightningimpulseresidualvoltage操作冲击残压Switchingimpulseresidualvoltage方波冲击耐受Longdurationcurrentimpulse大电流冲击耐受Highcurrentimpulsewithstand重量Weight。
