雅迪电动车充电器电路图高标牌

雅迪电动车充电器电路图（高标牌）雅迪的此款充电器是高标针对电动自行车铅酸电池包开辟的智能型充电器,具有电池温度抵偿和正负脉冲充电功效,能有用的延伸电池的应用寿命.进步充电效力和防止电池硫酸盐化.高效力开关电源加单片机灵能掌握技巧,使本机具有输入电压宽.充电效力高.充电电压掌握精准等特色;本充电器具有完美靠得住的短路.过流.过压.反接等呵护,应用更安然.更宁神.其电路图如下：T0：双向滤波克制干扰D1：整流C11：滤波IC1：μc3842脉宽调制集成电路.其5脚为电源负极;7脚为电源正极; 6脚为脉冲输出直接驱动场效应管Q1(K1358);3脚为最大电流限制,调剂 R25(2.5欧姆)的阻值可以调剂充电器的最大电流;2脚为电压反馈,可以调节充电器的输出电压;4脚外接振荡电阻R1,和振荡电容C1T1为高频脉冲变压器,其感化有三个：第一是把高压脉冲降压为低压脉冲;第二是起到隔离高压的感化,以防触电;第三是为μc3842供给工作电源D4：高频整流管（16A60V）C10：低压滤波电容D5：12V稳压二极管IC3：(TL431)为周详基准电压源,合营IC2(光电耦合器4N35)起到主动调节充电器电压的感化.调剂w2(微调电阻)可以细调充电器的电压.D6：充电指导灯D10：电池浮充（充满）指导灯R27：电流取样电阻（0.1欧姆,5w）转变W1的阻值可以调剂充电器转浮充的拐点电流（200－300 mA）通电开端时,C11上有300v阁下电压.此电压一路经T1加载到Q1.第二路经R5,C8,C3, 达到IC1的第7脚.强制IC1启动.IC1的6脚输出方波脉冲,Q1工作,电流经R25到地.同时T1副线圈产生感应电压,经D3.R12给IC1供给靠得住电源.T1输出线圈的电压经D4.C10整流滤波得到稳固的电压.此电压一路经D7（D7起到防止电池的电流倒灌给充电器的感化）给电池充电.第二路经R14.D5.C9, 为LM358(双运算放大器,4脚为电源地,8脚为电源正)及其外围电路供给12V工作电源.D9为LM358供给基准电压,经R26.R4分压达到LM358的第2脚和第5脚.正常充电时,R27上端有0.15－0.18V阁下电压,此电压经R17加到LM358第3脚,从1脚送出高电压.此电压一路经R18,强制Q2导通,D6（红灯）点亮,第二路注入LM358的6脚,7脚输出低电压,迫使Q3关断,D10(绿灯)熄灭,充电器进入恒流充电阶段.当电池电压上升到44.2V阁下时, 充电器进入恒压充电阶段,输出电压保持在44.2V阁下.充电器进入恒压充电阶段,电流逐渐减小.当充电电流减小到200mA—300mA时,R27上端的电压降低,LM358的3脚电压低于2脚,1脚输出低电压,Q2关断,D6熄灭.同时7脚输出高电压, 此电压一路使Q3导通,D10点亮.另一路经D8.W1到达反馈电路,使电压降低. 充电器进入涓流充电阶段.1－2小时后充电停止.。

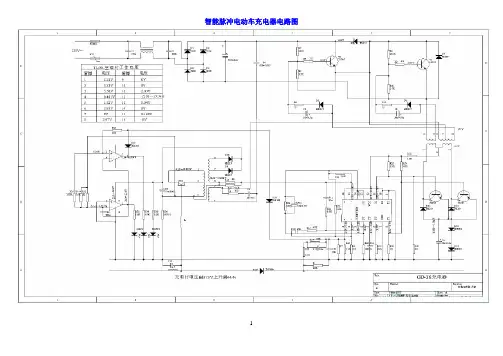

智能脉冲电动车充电器电路图电动车充电器常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

高标电动车控制器接线图详解（苍松借鉴）高标电动车控制器接线图详解首先确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线] 然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。

其次关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。

第三各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问，换个转把。

第四电机正常转后，刹车断电线，霍尔线，仪表线等等。

第五控制器的每根线是什么意思可以看产介绍里面图示说明。

(下图为高标电动车控制器的线路图)第六电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

第七若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。

高标电动车控制器接线图详解首先确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线] 然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。

其次关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。

第三各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问，换个转把。

第四电机正常转后，刹车断电线，霍尔线，仪表线等等。

第五控制器的每根线是什么意思可以看产介绍里面图示说明。

(下图为高标电动车控制器的线路图)第六电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

第七若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。

常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

智能脉冲电动车充电器电路图电动车充电器常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

智能脉冲电动车充电器电路图电动车充电器常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

图电瓶车充电器电子电路根据电动自行车铅酸蓄电池的特点，当其为36V/12AH时，采用限压恒流充电方式，初始充电电流最大不宜超过3A。

也就是说，充电器输出最大达到43V/3A/1 29W，已经可满足。

在充电过程中，充电电流还将逐渐降低。

以目前开关电源技术和开关管生产水平而言，单端开关稳压器输出功率的极限值已提高到180W，甚至更大。

输出功率为150W以下的单端它激式开关稳压器，其可靠性已达到极高的程度。

MOS FET开关管的应用，成功地解决了开关管二次击穿的难题，使开关电源的可靠性更上一层楼。

目前，应用最广的、也是最早的可直接驱动MOS FET开关管的单端驱动器为MC3842。

MC3842在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，无疑用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。

尤其是M C3842可直接驱动MOS FET管的特点，可以使充电器的可靠性大幅提高。

由于MC3842的应用极广，本文只介绍其特点。

MC3842为双列8脚单端输出的它激式开关电源驱动集成电路，其内部功能包括：基准电压稳压器、误差放大器、脉冲宽度比较器、锁存器、振荡器、脉宽调制器(PWM)、脉冲输出驱动级等等。

MC3842的同类产品较多，其中可互换的有UC3842、IR3842N、SG3842、CM3842(国产)、LM3842等。

MC3842内部方框图见图1。

其特点如下：单端PWM脉冲输出，输出驱动电流为200mA，峰值电流可达1A。

启动电压大于16V，启动电流仅1mA即可进入工作状态。

进入工作状态后，工作电压在10～34V之间，负载电流为15mA。

超过正常工作电压，开关电源进入欠电压或过电压保护状态，此时集成电路无驱动脉冲输出。

内设5V/50mA基准电压源，经2:1分压作为取样基准电压。

输出的驱动脉冲既可驱动双极型晶体管，也可驱动MOS场效应管。

常见电动车充电器的三种电路图第一种：下图1为充电器的电路原理图，主要由整流滤波、高压开关、电压变换、恒流、恒压及充电控制等几部分组成。

其基本原理是充电器将输入的220V市电电压经整流滤波后转变为直流300V左右的电压，通过开关管的接通和关断，使300V直流电压变成受控制的交流电压，交流电压通过开关变压器耦合后在其二次侧产生低压交流电，低压交流电再通过二极管整流后输出直流充电电压。

图1开关管受电源厚模块的控制，4N35光耦合器将二次电压波动信号反馈给电源厚模块，从而达到稳定输出电压的目的。

使用开关电源作为充电器的好处是能有效的根据负载的大小控制输出，保护负载并节约能源。

第二种：以3842驱动场效应管的单管开关电源，配合358双运放来实现三阶段充电方式。

其电原理图和元件参数见图2。

图2工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个；第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电；第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

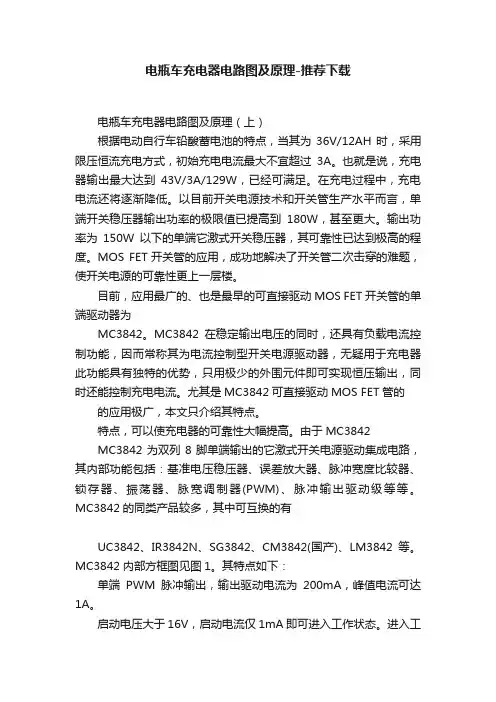

电瓶车充电器电路图及原理-推荐下载电瓶车充电器电路图及原理（上）根据电动自行车铅酸蓄电池的特点，当其为36V/12AH时，采用限压恒流充电方式，初始充电电流最大不宜超过3A。

也就是说，充电器输出最大达到43V/3A/129W，已经可满足。

在充电过程中，充电电流还将逐渐降低。

以目前开关电源技术和开关管生产水平而言，单端开关稳压器输出功率的极限值已提高到180W，甚至更大。

输出功率为150W以下的单端它激式开关稳压器，其可靠性已达到极高的程度。

MOS FET开关管的应用，成功地解决了开关管二次击穿的难题，使开关电源的可靠性更上一层楼。

目前，应用最广的、也是最早的可直接驱动MOS FET开关管的单端驱动器为MC3842。

MC3842在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，无疑用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。

尤其是MC3842可直接驱动MOS FET管的的应用极广，本文只介绍其特点。

特点，可以使充电器的可靠性大幅提高。

由于MC3842MC3842为双列8脚单端输出的它激式开关电源驱动集成电路，其内部功能包括：基准电压稳压器、误差放大器、脉冲宽度比较器、锁存器、振荡器、脉宽调制器(PWM)、脉冲输出驱动级等等。

MC3842的同类产品较多，其中可互换的有UC3842、IR3842N、SG3842、CM3842(国产)、LM3842等。

MC3842内部方框图见图1。

其特点如下：单端PWM脉冲输出，输出驱动电流为200mA，峰值电流可达1A。

启动电压大于16V，启动电流仅1mA即可进入工作状态。

进入工作状态后，工作电压在10～34V之间，负载电流为15mA。

超过正常工作电压，开关电源进入欠电压或过电压保护状态，此时集成电路无驱动脉冲输出。

内设5V/50mA基准电压源，经2:1分压作为取样基准电压。

输出的驱动脉冲既可驱动双极型晶体管，也可驱动MOS场效应管。

智能脉冲电动车充电器电路图电动车充电器常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

雅迪电动车充电器电路图(高标牌)雅迪电动车充电器电路图（高标牌）雅迪的此款充电器是高标针对电动自行车铅酸电池包开发的智能型充电器，具有电池温度补偿和正负脉冲充电功能，能有效的延长电池的使用寿命、提高充电效率和避免电池硫酸盐化。

高效率开关电源加单片机智能控制技术，使本机具有输入电压宽、充电效率高、充电电压控制精准等特点；本充电器具有完善可靠的短路、过流、过压、反接等保护，使用更安全、更放心。

其电路图如下：T0：双向滤波抑制干扰D1：整流C11：滤波IC1：μc3842脉宽调制集成电路。

其5脚为电源负极；7脚为电源正极； 6脚为脉冲输出直接驱动场效应管Q1(K1358)；3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流；2脚为电压反馈，可以调节充电器的输出电压；4脚外接振荡电阻R1，和振荡电容C1T1为高频脉冲变压器，其作用有三个：第一是把高压脉冲降压为低压脉冲；第二是起到隔离高压的作用，以防触电；第三是为μc3842提供工作电源D4：高频整流管（16A60V）C10：低压滤波电容D5：12V稳压二极管IC3：(TL431)为精密基准电压源，配合IC2(光电耦合器4N35)起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D6：充电指示灯D10：电池浮充（充满）指示灯R27：电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到IC1的第7脚。

强迫IC1启动。

IC1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3、R12给IC1提供可靠电源。

T1输出线圈的电压经D4、C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14、D5、C9, 为LM358(双运算放大器，4脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
