室内机风管机的安装

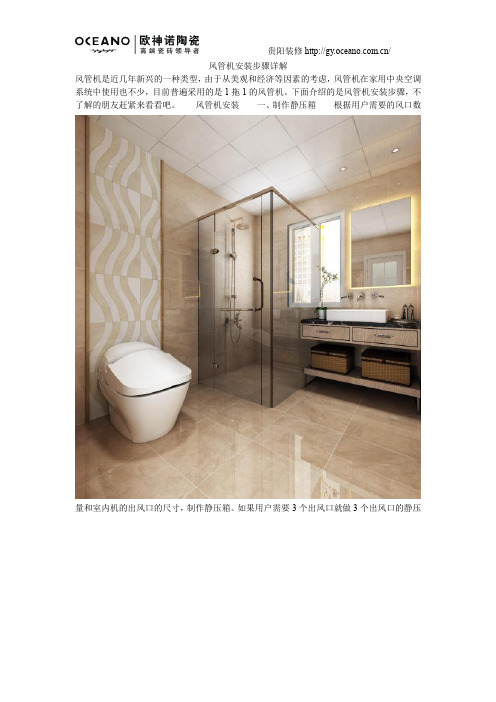

风管机安装步骤详解风管机是近几年新兴的一种类型，由于从美观和经济等因素的考虑，风管机在家用中央空调系统中使用也不少，目前普遍采用的是1拖1的风管机。

下面介绍的是风管机安装步骤，不了解的朋友赶紧来看看吧。

风管机安装一、制作静压箱根据用户需要的风口数量和室内机的出风口的尺寸，制作静压箱。

如果用户需要3个出风口就做3个出风口的静压箱。

静压箱用厚0.5～O.8mm的镀锌铁板做成。

有几路风口就做几个风道口。

风道口直径为200mm，高180mm，顶部外翻卷边，静压箱的进风口略大于室内机的出风口，箱体高400mm、宽300mm。

静压箱的外形如右图所示。

二、制作风道接口风道接头用0.5～O.8mm 的镀锌铁板做成φ200mm×200mm的圆筒，两端外翻卷边。

三、凿风道洞首先根据风口的数量，确定风道洞的大小，然后用电锤和二锤在墙上开风道洞。

例如：三个风道则需要开200mmX800mm的墙洞，其他依此类推。

在每个风道口的墙壁上再开一条放入绝缘套管的槽沟，深约50mm、宽20～30mm，用于接控制风口的开关连线和开关。

四、装配静压箱将静压箱的进风口套在室内机的出风口外侧，用φ3.2mm的钻头钻孔，然后再用铆钉铆死。

将整个静压箱紧紧地固定在室内机上，然后采用8mm厚的PE棉包住静压箱，做保温处理。

先将PE棉放在静压箱的出风口上，用手压出一个出风口的印子，再用钢锯条锯出圆洞。

用毛刷沾胶(如309胶、好帮手)涂在PE棉上，再将静压箱也涂上胶、凉一会，然后将PE棉粘在静压箱上，出风口从洞中穿过，要按实粘牢。

PE棉的接头处，要用锡箔纸贴实。

五、安装风道将风道内层套在静压箱的风口上，再用并行的12号铁丝拧紧，用锡箔纸沿着一周圈贴实。

再将石棉保温层及外边的保护层套到底部，用并行的12号铁丝拧紧，再用锡箔纸沿着一周贴实。

晃动风道，锡箔纸不应有裂纹。

依此法，将各个风道固定好。

六、安装室内机根据室内机四个吊孔的距离，用铅笔在吊室内机的天花板上画出固定螺丝的位置。

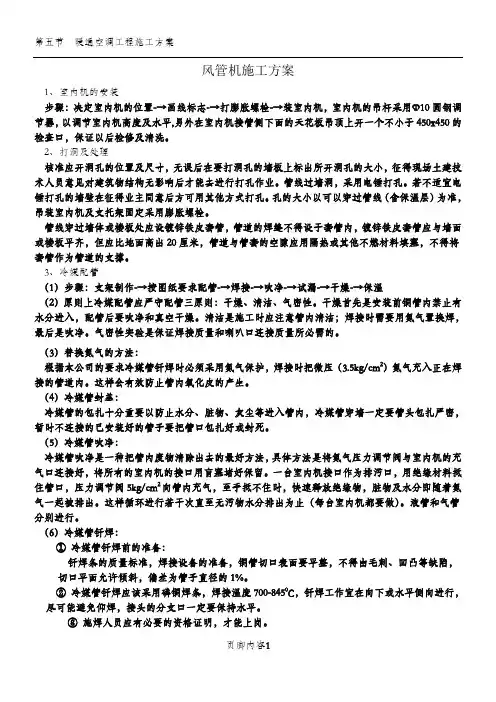

风管机施工方案1、室内机的安装步骤：决定室内机的位置-→画线标志-→打膨胀螺栓-→装室内机，室内机的吊杆采用Φ10圆钢调节器，以调节室内机高度及水平,另外在室内机接管侧下面的天花板吊顶上开一个不小于450x450的检查口，保证以后检修及清洗。

2、打洞及处理核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，征得现场土建技术人员意见对建筑物结构无影响后才能去进行打孔作业。

管线过墙洞，采用电锤打孔。

若不适宜电锤打孔的墙壁在征得业主同意后方可用其他方式打孔。

孔的大小以可以穿过管线（含保温层）为准，吊装室内机及支托架固定采用膨胀螺栓。

管线穿过墙体或楼板处应设镀锌铁皮套管，管道的焊缝不得设于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20厘米，管道与管套的空隙应用隔热或其他不燃材料填塞，不得将套管作为管道的支撑。

3、冷媒配管（1）步骤：支架制作-→按图纸要求配管-→焊接-→吹净-→试漏-→干燥-→保温（2）原则上冷媒配管应严守配管三原则：干燥、清洁、气密性。

干燥首先是安装前铜管内禁止有水分进入，配管后要吹净和真空干燥。

清洁是施工时应注意管内清洁；焊接时需要用氮气置换焊，最后是吹净。

气密性实验是保证焊接质量和喇叭口连接质量所必需的。

（3）替换氮气的方法：根据本公司的要求冷媒管钎焊时必须采用氮气保护，焊接时把微压（3.5kg/cm2）氮气充入正在焊接的管道内。

这样会有效防止管内氧化皮的产生。

（4）冷媒管封盖：冷媒管的包扎十分重要以防止水分、脏物、灰尘等进入管内，冷媒管穿墙一定要管头包扎严密，暂时不连接的已安装好的管子要把管口包扎好或封死。

（5）冷媒管吹净：冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气压力调节阀与室内机的充气口连接好，将所有的室内机的接口用盲塞堵好保留。

一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀5kg/cm2向管内充气，至手抵不住时，快速释放绝缘物，脏物及水分即随着氮气一起被排出。

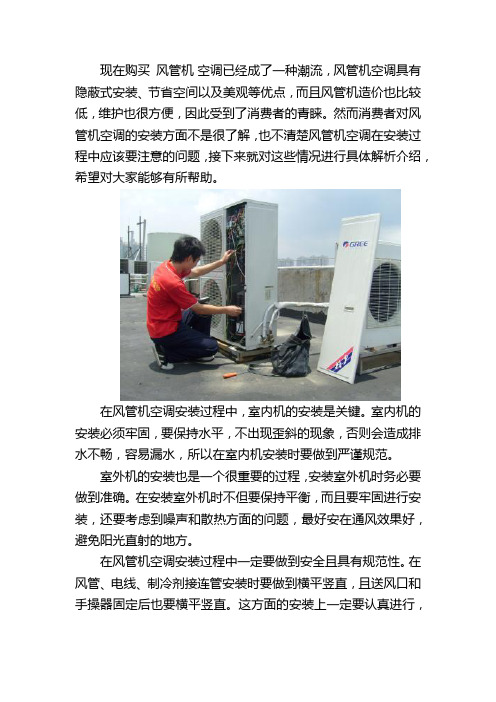

现在购买风管机空调已经成了一种潮流，风管机空调具有隐蔽式安装、节省空间以及美观等优点，而且风管机造价也比较低，维护也很方便，因此受到了消费者的青睐。

然而消费者对风管机空调的安装方面不是很了解，也不清楚风管机空调在安装过程中应该要注意的问题，接下来就对这些情况进行具体解析介绍，希望对大家能够有所帮助。

在风管机空调安装过程中，室内机的安装是关键。

室内机的安装必须牢固，要保持水平，不出现歪斜的现象，否则会造成排水不畅，容易漏水，所以在室内机安装时要做到严谨规范。

室外机的安装也是一个很重要的过程，安装室外机时务必要做到准确。

在安装室外机时不但要保持平衡，而且要牢固进行安装，还要考虑到噪声和散热方面的问题，最好安在通风效果好，避免阳光直射的地方。

在风管机空调安装过程中一定要做到安全且具有规范性。

在风管、电线、制冷剂接连管安装时要做到横平竖直，且送风口和手操器固定后也要横平竖直。

这方面的安装上一定要认真进行，
不能马虎对待，做到规范安全性，这样才能使安装的效果达到最佳。

在进行空调的试机以前，要对制冷剂回路、电器接线、风管和风口进行仔细的检查，这一步骤的检查是很有必要的，能够确保风管机空调的运行得到顺利进行，从而最大程度上保证风管机空调的正常运行。

以上所介绍的就是风管机空调安装过程中所要注意的问题，规范的安装能够让空调达到最好的使用效果。

闪电维修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

风管机安装流程风管机是一种用于通风和空调系统的设备，安装过程需要严格按照规范进行操作，以确保设备的正常运行和安全使用。

下面将详细介绍风管机的安装流程。

1. 确定安装位置。

首先需要确定风管机的安装位置，通常应选择在通风口附近，便于连接风管和排风口。

同时要确保安装位置周围没有其他设备或障碍物，以便于安装和维护。

2. 安装支架。

在确定好安装位置后，需要安装支架来支撑风管机。

支架应选择坚固稳定的材料制作，安装时要确保支架水平并且牢固，以防设备安装后出现晃动或倾斜。

3. 连接风管。

接下来需要将风管与风管机进行连接。

首先要根据实际情况测量风管的长度，然后将风管与风管机的进风口和出风口进行连接，连接处要密封严实，以免漏风影响通风效果。

4. 接通电源。

在安装完成后，需要将风管机接通电源进行测试。

在接通电源之前，要确保电源线路和接线端子无损坏，电压稳定。

接通电源后，需要检查风管机的运行状态，确保各项功能正常。

5. 调试和检查。

最后需要对安装好的风管机进行调试和检查。

调试过程中要逐一检查风管机的各项功能，包括通风、制冷、加热等功能是否正常。

同时要检查风管机的运行声音和振动情况，确保设备安装后没有异常情况。

6. 完成安装。

经过调试和检查确认无误后，风管机的安装工作就完成了。

在使用过程中要定期对设备进行维护和清洁，确保设备的长期稳定运行。

以上就是风管机的安装流程，希望能对您有所帮助。

安装过程中一定要严格按照规范进行操作，确保设备的安全和稳定运行。

风管机风口安装方法
风管机风口的安装是整个风管系统中非常重要的一个环节，它直接关系到风管
系统的正常运行和使用效果。

下面我们来详细介绍一下风管机风口的安装方法。

首先，在进行风口安装之前，我们需要准备好相应的工具和材料。

通常情况下，我们需要准备螺丝刀、螺丝批、螺丝、密封胶等工具和材料。

接下来，我们需要确定风口的安装位置。

在确定位置之前，我们需要根据实际
情况和设计要求，合理选择风口的安装位置，确保其能够满足系统的通风需求。

在确定好安装位置之后，我们可以开始进行风口的安装工作。

首先，我们需要
将风口放置在安装位置上，并使用螺丝将其固定在风管上。

在固定风口的过程中，我们需要确保螺丝拧紧，以免风口在使用过程中出现松动现象。

安装风口的过程中，我们还需要注意密封处理。

在固定好风口之后，我们需要
使用密封胶对风口周围进行密封处理，以防止风口与风管之间出现漏风现象，影响整个风管系统的使用效果。

最后，我们需要进行安装质量的检查。

在完成风口安装之后，我们需要对安装
质量进行检查，确保风口安装牢固，密封处理完好，没有出现任何安装质量问题。

总的来说，风管机风口的安装方法并不复杂，但是在实际操作中需要我们仔细、认真地进行操作，确保安装质量达到要求。

只有这样，才能保证整个风管系统的正常运行和使用效果。

希望以上内容能够对大家有所帮助。

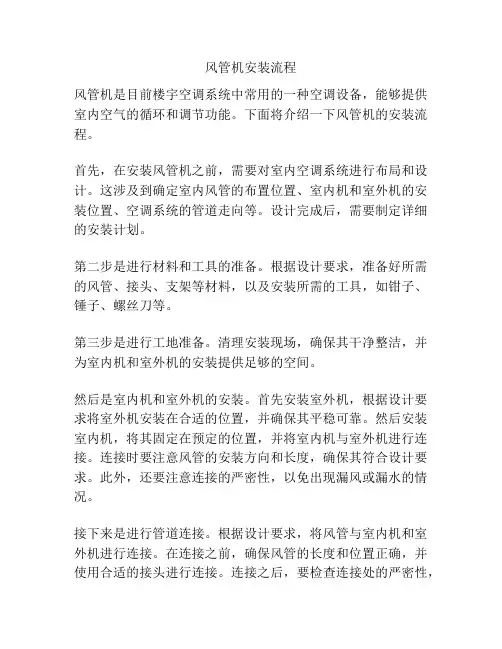

风管机安装流程风管机是目前楼宇空调系统中常用的一种空调设备，能够提供室内空气的循环和调节功能。

下面将介绍一下风管机的安装流程。

首先，在安装风管机之前，需要对室内空调系统进行布局和设计。

这涉及到确定室内风管的布置位置、室内机和室外机的安装位置、空调系统的管道走向等。

设计完成后，需要制定详细的安装计划。

第二步是进行材料和工具的准备。

根据设计要求，准备好所需的风管、接头、支架等材料，以及安装所需的工具，如钳子、锤子、螺丝刀等。

第三步是进行工地准备。

清理安装现场，确保其干净整洁，并为室内机和室外机的安装提供足够的空间。

然后是室内机和室外机的安装。

首先安装室外机，根据设计要求将室外机安装在合适的位置，并确保其平稳可靠。

然后安装室内机，将其固定在预定的位置，并将室内机与室外机进行连接。

连接时要注意风管的安装方向和长度，确保其符合设计要求。

此外，还要注意连接的严密性，以免出现漏风或漏水的情况。

接下来是进行管道连接。

根据设计要求，将风管与室内机和室外机进行连接。

在连接之前，确保风管的长度和位置正确，并使用合适的接头进行连接。

连接之后，要检查连接处的严密性，以确保不会出现漏风或漏水的情况。

同时，还要进行风管的绝缘处理，以防止冷凝水的产生。

最后是进行电气连接和调试。

根据设计要求，将室内机和室外机进行电气连接。

连接之前，要确保电源和线路的安全可靠。

连接完成后，进行系统的调试，包括启动和停止测试、温度和湿度的控制测试等。

在调试过程中，要注意观察系统是否正常运行，并根据需要进行调整。

整个安装流程完成后，要进行系统的验收和整理工作。

对于安装完成的风管机系统进行检查，确保其各项指标符合设计要求，并进行相关记录。

同时，对安装现场进行整理，清洁工具和材料，并清理垃圾。

通过以上步骤的安装流程，可以确保风管机系统安装的顺利进行，并使其在后续使用中保持正常运行。

但需要注意的是，安装过程中要严格按照设计要求和相关规范进行操作，并保证安装质量和安全性。

(主机吊挂必须用2个螺母紧固，防止被机器震动松脱)
（3）矩形风管和圆形风管安装设计要点： 注意：如果风管内机安装好以后要过一段时间再安装进出风管， 则要把进出风口用胶纸等保护好，防止杂物等进入机器内。
a、如果用圆形保温软管输送冷风到房间，需要在风口增加一个与送风口相配的过渡风管，再 接上软管。
b、对带辅助电加热的机组，若要接圆形风管，过渡风管的直线长度不得少于20cm。
（8）卫生间：比较潮湿，所以空调的回风口尽量不要设置在卫生间内，基本采用
空调拖风管送风，走道或者邻室回风方式。 也有干湿两分离的卫生间可以考虑室内机放置 在干卫生间回风，送风口设置在湿卫生间。
案例分享：
（1）侧送后回特点：运转噪音更低。适合吊顶空间小，进门处过道较长的卧室使用，可以 充分利用卫生间旁边的空间。
（2）侧送侧回特点：利用邻室的吊顶空间（主要是卫生间或者厨房）的全吊顶空间放
置空调内机，房间内无须吊顶，空间舒适感更好。
（3）下送下回特点：气流分布均匀，空调舒适性高。适用于全吊顶、走道、
西式厨房、层高较高的空间、或者倾斜的空间。
2、风管内机安装要点：
（1）风管机安装要考虑的因素： a、环配度： 冷热能量散失情况、温度、湿度、清洁度的要求
度只有15mm偏窄，影响导风
有效性。
X
（6）回风口的风要防止被送风口马上回吸过去，造成制热制冷效果差。 X
（7）中式厨房：油烟产生量较多，风管内机回风口不宜设置在厨房内部，以免影响空
调是制冷热效果和使用寿命。 解决方法： a、如果厨房面积较大，负荷较大，可单独采用一台室内机拖风管送风，回风放置在走道内； b、如果厨房面积较小，餐厅空调拖一风口对其送风。
e、排水提升管的安装高度要小于850mm，建议水管要向排水方向设置

风管机安装方法 1. 进场先确定室内机位置,和装修的定,看室外机能安装的位置,原则是铜管不要超过20米,不影响送风的情况铜管尽量要省,风管尽量不要长于10米,静压箱中间的风管压力稍高,应该接长的风管,边上的接短的,有风管交叉的地方要计算好棚里面的标高,是否能放下2根风管; 2. 风管出风口的位置尽量平均分配大厅,如果平均分配后风管过长,应该调整风口方向,以风能吹到的地方为准,这样可以缩短风管长度,风管长度越长风量越小,风管尽量要短; 3. 内机位置确定后,确定内机的高度,先看水管怎么走,要有足够的坡度流水,一米长的水管有1厘米的落差,10米有10厘米的落差,水管上面必须有管从棚面支上,防止装修的时候给人为的台高,造成存水漏水;一般用射钉打钉铁丝穿上后套电线管支上; 4. 先安内机和外机,在量铜管用多少,打开内机和外机盖看用多少芯的线,用多粗的铜管,穿铜管不要威死弯,如果用板子板不过来要割掉焊接; 5. 先涨内机接口和电线,接口要没有划痕,接口的喇叭口长度以盖住对应的铜对丝为准,喇叭口质量不好要重新胀口,包好保温,以冷凝水能落到接水盘上为准,包到铜管根部,接外机铜管和电线,接电源线,问电工380伏的零线是那个接外机的N,不要接错,接错可能会烧内机电路板,排空气,开阀,停机的状态下用肥皂水检测内外机接口是否有漏气; 6. 收氟：开制冷外机启动后,先顺时针关细阀,等5-6分钟,在关粗阀,关机,拔电源;排空气：先打开粗阀的充氟口,在逆时针开细阀45-180度,顶住粗阀的充氟口排气,挂机20秒柜机40秒,在全开细阀和粗阀,注意：不要忘了开细阀到全部开启;原来是开一小部分; 7. 外机架子3匹和5匹的用6个涨栓,10个地脚螺丝,涨栓的长度根据墙面定,打外机孔的时候墙面比较硬的情况用10100的涨栓,要在没有包围泡沫墙体的情况下,有泡沫墙体的要穿过墙体后至少有100硬墙面,砖面要有质量好的硬度,如果硬度不高或者是陶粒,空心砖等要打透丝; 8. 外机架子承重要达到空调外机的2倍以上; 9. 风管接口要密封,用铁丝缠结实,风阀的控制器要向下45度安装, 10. 手操作器一般安装在离内机最近的开关旁边,墙面开沟,下线管线盒, 11. 现场施工,打孔,开墙槽的垃圾要当天收拾好放在现场放垃圾的地方; 12. 吸顶机安装排水有水泵,在机器出水口可以向上走20公分左右,然后要有坡度和风管机一样,百分之1的坡度,一米向下1公分;内机没安装面板的时候一般和棚面一齐; 13. 风管机的风管要尽量短,弯头要越少越好; 14. 接线在时铜线要整齐,不要过长以免碰到一起短路,380电源要接牢固,以免脱落漏电; 15. 最后试机开制冷,看外机风扇是否运转,压缩机运转有沙沙的声音;制冷时粗管很晾,开机10分钟左右会凝露为正常; 16. 内机吹自然风和制冷风有很大温差; 17. 最后装修完成后上风口毕子,操作板,再次试机;。

安风管机流程
安装风管机，其实就是把一台空调设备装进家里的通风管道里，让它通过管道来送风、制冷或制热。

以下是具体的安装步骤：
1、确定位置：要选好风管机安装的位置。

这通常是在客厅、卧室等需要空调的房间内，找一个离电源近、方便排水，且不影响室内布局的地方。

同时，还要考虑风管机与室外机之间的距离，不能太远，否则铜管过长会影响效果。

2、开孔打洞：选好位置后，就要在墙上打孔了，一个是给风管机本身留的，另一个是给连接室外机的铜管和电线留的。

打孔时要注意避开电线、水管等设施，安全第一。

3、安装挂架：在打好孔的墙面上固定风管机挂架。

这个挂架要结实稳固，因为风管机本身有一定重量，再加上运行时会产生震动，所以挂架的质量和安装牢固度很关键。

4、接入风管：将风管机与预先布置好的通风管道进行连接。

接口处要做好密封处理，防止漏风影响空调效果。

如果还没有风管，那就得先根据设计图来铺设风管系统。

5、连接铜管与电线：将风管机的冷媒铜管和电源线穿过墙体预留孔，与室外机对应部分对接并紧固。

铜管连接要确保无泄漏，电线连接要符合电气规范，做好绝缘防护。

6、充注冷媒：接好铜管后，需要给系统充注冷媒（也就是常说的“加氟”）。

这一步一般由专业人员操作，他们会使用专用设备检测系统压力，确保充注适量。

7、调试运行：全部接好后，开启风管机进行试运行，检查出风口是否有风吹出，温度调节是否正常，是否有异常噪音等。

一切正常的话，就说明安装完成啦。

8、清理现场：最后别忘了清理安装过程中产生的垃圾，恢复室内整洁。

同时，向用户讲解一下风管机的基本操作和维护知识。

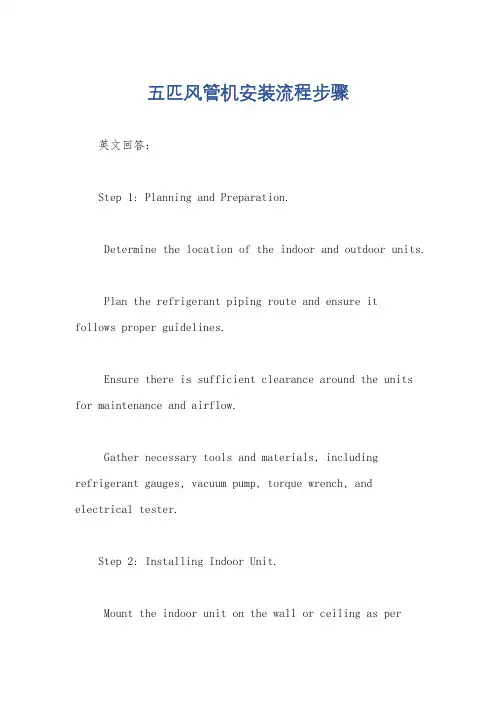

五匹风管机安装流程步骤英文回答：Step 1: Planning and Preparation.Determine the location of the indoor and outdoor units.Plan the refrigerant piping route and ensure itfollows proper guidelines.Ensure there is sufficient clearance around the units for maintenance and airflow.Gather necessary tools and materials, including refrigerant gauges, vacuum pump, torque wrench, andelectrical tester.Step 2: Installing Indoor Unit.Mount the indoor unit on the wall or ceiling as perthe manufacturer's instructions.Connect the refrigerant piping to the indoor unit, ensuring proper tightness.Connect the electrical wiring to the indoor unit, adhering to electrical codes.Step 3: Installing Outdoor Unit.Place the outdoor unit on a stable, level surface.Secure the outdoor unit using bolts or anchors.Connect the refrigerant piping to the outdoor unit, following proper torque specifications.Connect the electrical wiring to the outdoor unit, ensuring secure connections.Step 4: Refrigerant Piping.Flare the ends of the refrigerant piping according to manufacturer's specifications.Connect the flared piping to the indoor and outdoor units.Use vacuum pump and gauges to evacuate the refrigerant piping system and test for leaks.Step 5: Electrical Wiring.Connect the power supply to the indoor and outdoor units.Connect the communication wires between the units.Check and ensure all electrical connections are secure and meet electrical codes.Step 6: Refrigerant Charging.Open the system's refrigerant valves to allowrefrigerant flow.Use refrigerant gauges to monitor pressure and ensure proper charge level.Adjust refrigerant charge as needed to meet manufacturer's specifications.Step 7: Testing and Commissioning.Power on the system and check for proper operation.Verify the temperature settings and airflow in the indoor space.Record the system's operating parameters and ensure they are within acceptable ranges.中文回答：一、规划准备。

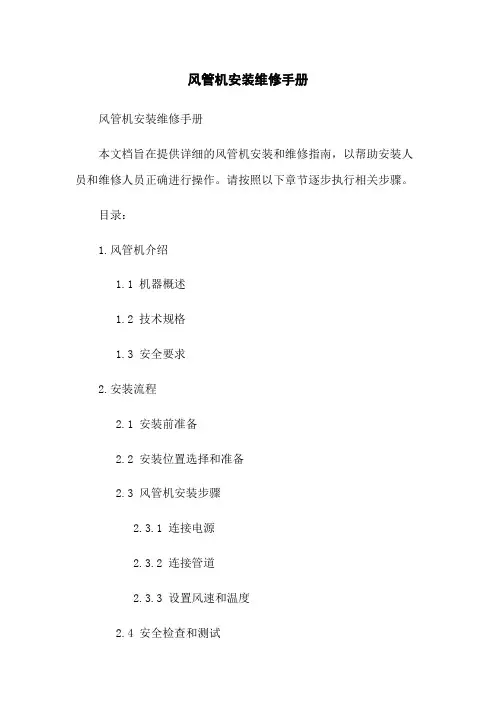

风管机安装维修手册风管机安装维修手册本文档旨在提供详细的风管机安装和维修指南，以帮助安装人员和维修人员正确进行操作。

请按照以下章节逐步执行相关步骤。

目录：1.风管机介绍1.1 机器概述1.2 技术规格1.3 安全要求2.安装流程2.1 安装前准备2.2 安装位置选择和准备2.3 风管机安装步骤2.3.1 连接电源2.3.2 连接管道2.3.3 设置风速和温度2.4 安全检查和测试3.维护与保养3.1 定期维护计划 3.2 清洁过滤器3.3 检查电气连接 3.4 检查管道连接 3.5 定期替换零件3.6 故障排除4.常见故障和解决方法 4.1 机器无法启动 4.2 温度不稳定4.3 风力不足4.4 异常噪音附件：1.安装图纸和说明书2.维修记录表格3.安全操作手册法律名词及注释：1.安全要求：指安装和维修过程中必须遵守的相关安全规定，以确保工作人员和设备的安全。

2.机器概述：对风管机的整体结构和功能进行详细说明。

3.技术规格：列出了风管机的技术参数，包括尺寸、功率、风量等。
