风冷管道式空调机组操作手册致用户1、在安装使用本设备之前,请阅读本手册。
阅读后,请妥善保管好本手册,以备今后参考。
安装和维修需有熟悉国家和当地安全规范的专业人员承担。
如果在安装维修及使用中未能遵守本手册所包含的说明和注意事项及安全规范,可能导致设备的损坏或财产损失,并且有可能造成操作人员的伤害。
最好的预防是正确的安装、正确的操作和经常性的维护与保养。
2、本手册在出版时具有准确性,但由于产品不断改,本公司保留未经通知更改产品技术数据的权力,并不因此承担任何义务。
3、在阅读本手册中,如果您需技术咨询,请您与总代理或当地代理商联系。
产品简介二、产品特点※适用范围广可满足工商业的各项需要,方便地安装在会议室、中小型商场、工厂办公室、试验室、小型厂房、公寓套房等多种场所。
室外机可以安装在地坪、屋顶等多种地方。
※运行宁静一方面,采用国际知名品牌的全封闭压缩机,并加装减震器,系统管道经过精心设计,另一方面,室外机采用大扭角大口径风叶,室内机组配置低噪声离心风机,送风效能卓越,运行宁静。
※优良的送风状态,风速随意调节,方便自在在机组进风侧接上新风管后,健康新风会源源导入,能大大改善您的工作和生活环境,同时,三档风速随意调节,高、中、低、自动四种送风状态,能满足您不同场合的需要。
※运行可靠,能效高机组核心部件采用国际知名品牌产品,压缩机采用谷轮、大金等国际知名品牌产品,同样其他一些部件如四通阀、膨胀阀等也都是国际知名品牌。
每一件材料都经过严格的检验才能进入装配线,每台机组出厂前均经过严格的性能测试,质量上严格把关,保证机器的可靠性。
※高雅、华丽、舒适当空调机接上风道,安装在天花板上,屋内只有风口在外,显得典雅和华丽。
同时,微电脑的恒温控制能更准确地控制室温,因此也更节能,同时增加了舒适感。
※控制完整、操作简单机组控制系统包括压缩机过载过热保护、逆缺相保护、制冷系统高、低压保护等多种安全保护措施,确保运行安全。
同时,微电脑的自动控制功能也十分完善,令您操作十分简单。

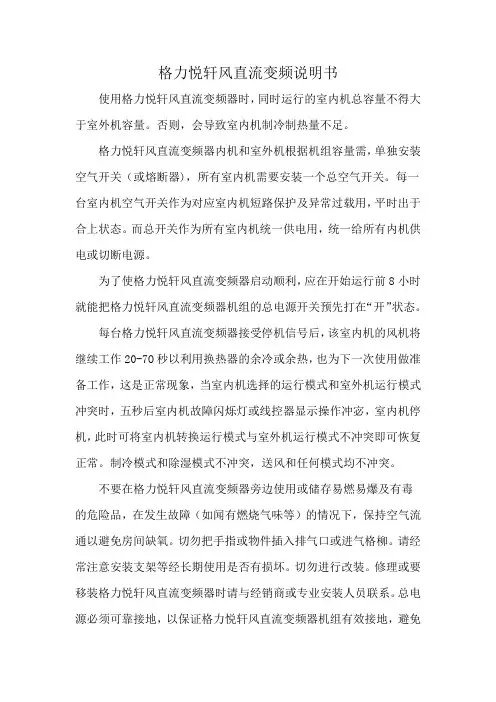

格力悦轩风直流变频说明书使用格力悦轩风直流变频器时,同时运行的室内机总容量不得大于室外机容量。
否则,会导致室内机制冷制热量不足。
格力悦轩风直流变频器内机和室外机根据机组容量需,单独安装空气开关(或熔断器),所有室内机需要安装一个总空气开关。
每一台室内机空气开关作为对应室内机短路保护及异常过载用,平时出于合上状态。
而总开关作为所有室内机统一供电用,统一给所有内机供电或切断电源。
为了使格力悦轩风直流变频器启动顺利,应在开始运行前8小时就能把格力悦轩风直流变频器机组的总电源开关预先打在“开”状态。
每台格力悦轩风直流变频器接受停机信号后,该室内机的风机将继续工作20-7O秒以利用换热器的余冷或余热,也为下一次使用做准备工作,这是正常现象,当室内机选择的运行模式和室外机运行模式冲突时,五秒后室内机故障闪烁灯或线控器显示操作冲宓,室内机停机,此时可将室内机转换运行模式与室外机运行模式不冲突即可恢复正常。
制冷模式和除湿模式不冲突,送风和任何模式均不冲突。
不要在格力悦轩风直流变频器旁边使用或储存易燃易爆及有毒的危险品,在发生故障(如闻有燃烧气味等)的情况下,保持空气流通以避免房间缺氧。
切勿把手指或物件插入排气口或进气格柳。
请经常注意安装支架等经长期使用是否有损坏。
切勿进行改装。
修理或要移装格力悦轩风直流变频器时请与经销商或专业安装人员联系。
总电源必须可靠接地,以保证格力悦轩风直流变频器机组有效接地,避免发生触电危险。
接地线请勿接到煤气管、自来水管、避雷针或电话的接线上。
格力悦轩风直流变频器一旦开机至少要运行5分钟以上才能关机,否则会影响机组寿命。
请勿用湿手来操作格力悦轩风直流变频器组门木当,在消洁格力悦轩风直流变频器器或更换空气过滤网时,请先关闭格力悦轩风直流变频器的总电源。
长时间不使用本机的请切断格力悦轩风直流变频器的总电源。
请勿让格力悦轩风直流变频器直接暴露宇有水或潮湿等易被腐蚀的环境下。
请勿踩在格力悦轩风直流变频器上或在格力悦轩风直流变频器上面放置物件。

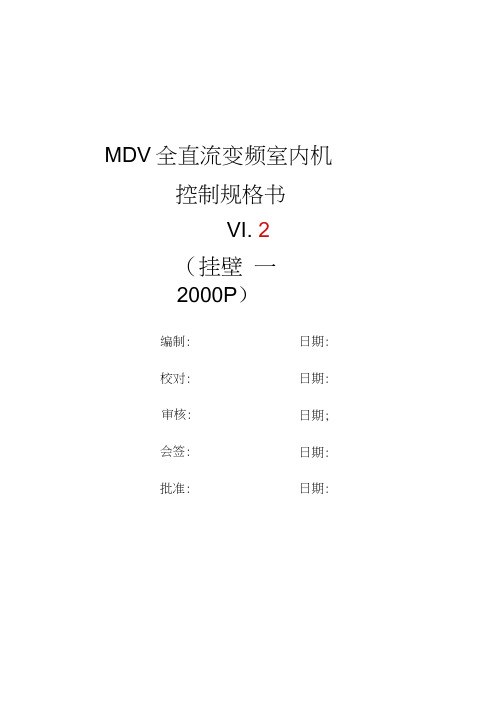

MDV全直流变频室内机控制规格书VI. 2(挂壁一2000P)编制: 日期:校对: 日期:审核: 会签: 日期; 日期:批准: 日期:更改说明:1. 2版本在mdv 全直流变频室内机控制规格书VI. 1(挂壁-2000P )基础上做以下更改,更 改部分用紫色标示:1) 更改9•电辅助加热功能描述:Ta 更改为T12) 更改11 .定时功能描述:最小分辩率为30分钟的定时开、关机功能3) 更改14.1随身感功能描述:如果连续7分钟没有收到随身感信号,或者遥控器关机,或者模式转换,则数码内机取消随身感功能,数码内机的T1温度恢复为内机自身采 集的T1温度4) 更改17.掉电记忆功能:SW4-1更改为J1 5) 更改18、负离子功能(预留) 6) 更改19、静电除尘功能(预留) 7) 更改21 •跳线选择里SW4更改为JI. J2主控制板拨码说明8)更改 21 •跳线选择4•拨码JI. J2各位含义:SW1SW2帀ON帀irm LLLLJJI J212SW6 ffl 123SW5ON 1 2 ON1.适用范围本功能规格书适用于直流变频多联室内机的功能说明。
适用机种:直流变频多联室内机,内机型号:Go2.冷冻循环图通过室内机控制板上的拨码开关SW;可以设置室内机的马力大小(出厂前设左好)及该室内机系统连接时的地址代码(工程安装时设左,预留)。
拨码大小对应的马力00.8 E(22)1 1.0 匹(28)2 1.2 E (36)3 1. 7 匹(45)4 2.0 匹(56)52・5匹(71)6 3.0 匹(80)7 3.2 匹(90〉8 4.0 匹(112)9 5.0 匹(140)A 6.0 匹(160)B 6.0 匹(160)C 6.0 匹(160)D 6.0 匹(160)E 6.0 匹(160)F 6.0 匹(160)名词解释:1、T1室内环境温度2、T2室内蒸发器中部温度3、T2B室内蒸发器出口温度(新增加)4、Ts室内机设定温度5、T3室外热交换器出口温度(制冷状态)6、T4 室外环境温度3、基本功能1)、室内机具有制冷、制热、送风、立时功能。

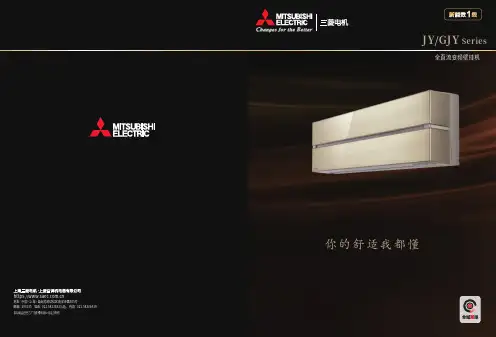

JY/GJY Series全直流变频壁挂机你的舒适我都懂505200135021058336439时尚外观,精巧设计尽享三菱电机 空调带来的舒适感受停止运转时,全域慧眼Pro 内藏在空调底部运转时,全域慧眼Pro 从空调底部展现出来运转时,匠心导风板从空调底部呈现出来JY 绒雪白GJY 香槟金不同色彩搭配方案适合各种室内装饰风格采用透明树脂材料配合精密的表面涂层工艺,带来炫丽的色彩效果。
绒雪白的JY系列,在白色基调上涂有珍珠粉颗粒,色泽细腻,熠熠生辉,给人一种简约舒适的生活体验;香槟金的GJY系列,淡雅华贵,精致时尚,彰显三菱电机空调高品质的理念。
JY系列荣获 公益财团法人 日本设计振兴会主办2016年度 GOOD DESIGN 奖 GOOD DESIGN BEST 100奖审查委员的评语:在过于追求产品的功能以及沉迷机器硬件竞争的国内(日本)空调市场中,却容易忽视室内装饰性和居住环境的美观性。
但本产品在外观设计为主导的同时,克服了外观与功能不能兼顾的矛盾,不但实现了设计感极强的长方形简约造型,而且还实现了不牺牲国内(日本)所追求的功能和省电性,这让我们看到了其背后很多相关开发者的激情和努力。
为了实现眼睛看得到的外观部分的理想设计,他们就连很小的部品也是绞尽脑汁的推敲,这是让审查委员们感动的。
此设计还考虑到将来换型开发时的需要,且设计寿命比以往空调长久,为空调行业产品开发提供了新思路,值得称赞。
炫丽的颜值,简约的造型随着光线的反射变化,面板表面的色泽亦随之变化,再加上直线条的设计,更显简约时尚,给您的房间平添几许典雅与品质。
遥控器超薄时尚,色泽与空调外观遥相呼应,统一和谐,亦有绒雪白和香槟金两种颜色。
全功能遥控器JYGJYJYseriesGJY seriesGOOD DESIGN AWARD 2016全域慧眼Pro (Move Eye极)匠心导风板舒心自然风舒适秀外慧中品质生活的三个追求精致典雅的外观设计,性能卓越的品质追求,为您的居室空间带来舒适、清洁、省电的舒心享受。
用 户 须 知为确保空调能正常的使用,在开始使用空调前,请您务必阅读“用户须知”。
1、在运行时请勿打开室内机的回风格栅。
2、切忌将棍棒等物从吸气口、送风口处伸进机体内。
3、请勿将杀虫剂、油漆、汽油、苯酚等毒害品、易燃易爆品放在送风口附近,也不要直接对着空调器喷射各种喷雾剂。
4、电源电压和频率必须与本机的电压和频率一致,并配有相应的安全用电保护装置;切勿使用铜丝等代替保险丝以免造成故障或发生火灾。
、5、空调器上的接地线必须牢靠接地。
6、当清洁空调器时,请不要向机器泼水。
淋上水后,可能会造成故障或发生触电危险。
7、切勿堵塞室内、外机的吸气口、送风口,以免影响空调器的性能和造成故障。
8、停电后恢复供电时,空调器会自动进入待机状态,按下开/关键可重新开机。
9、长时间不使用时,为了安全和省电应断开电源。
10、发现漏电保护开关频繁跳开时,应停止运行,并向销售本机的经销商或特约维修点进行咨询。
11、长时间不用,重新启动运行时,应仔细检查空调器及电源接线和管道连接头是否正常。
若电源线或管道连接头有损坏或其它原因更换整机、电源线管道连接头时,请由售后服务人员或特约维修专业人员更换,以免引起触电、发热或火灾等事故。
1、空调有故障或需要移装时,必须由经销商或特约维修点的专业人员处理;为避免危险,用户不要自行拆卸、维修和安装。
2、空调电源线、管道连接头如有损坏,为避免危险,必须由经销商、特约维修点专职人员或有资格的专业维修人员更换,用户请不要自行处理。
1、本资料经过仔细审查,力求准确,如有错漏和印刷失误,本公司不承担因此产生的后果。
2、本公司保留资料内有关内容的最终解释权。
声 明警 告注 意产品系列一、产品类型空调多联机组产品除了沿用可以改变压缩机运转频率、冷媒流量的多联空调系统特性外,还采用了电子膨胀阀智能精确调节及超长配管功能、期限功能、远程中央控制功能;电控信号线采用了电磁屏蔽线。
二、机组外形图介绍风机盘管式天花嵌入式CWV-22P/C~ CWV-112P/C CWV-28Q/C~ CWV-112Q/C挂壁式柜式CWV-22G/C~ CWV-70G/C CWV-46L/C~ CWV-51L/C座吊两用式中(高)静压风管式CWV-28LD/C~ CWV-112LD/C CWV-70Fm(h)/C~ CWV-90 Fm(h)/C空调器各部分名称和功能因可选配机型众多,但其原理均一致,恕不一一列举。
爱科直流风机盘管二线温控器说明书1、开、关机:通电状态下,请按“开/关”键。
2、工作模式:请按“模式”键实现制冷,制热、睡眠等3种工作模式间的转换。
3、温度设定:请按增量键(加键)或减量键(减键)来调整温度,温度可设为10-35℃。
4、风速设定:按设置键,可选择风速大小,自动、高风速、中风速、低风速。
当风速处于自动运行模式,如果室内温度与设定温度相差3℃以上时,风机高风速运行;相差2度时,风机中风速运行;相差1℃时,风机低风速运行。
与当室温设置温度相同时,阀门关闭,同时风机关闭(风机是否受控可选择)。
5、定时开、关机:在关机状态下,按下设置键设定定时开机,在背光熄灭前连续按下设置键设定在12小时内定时开机,以半小时为单位步进。
在开机状态下,按下设置键设定定时关机,在背光熄灭前连续按下设置键设定在12小时内定时关机,以半小时为单位步进。
6、菜单模式:在关机状态下,按下工作模式切换键“模式键”4秒,温控器直接进入菜单选择模式连续按下工作模式切换键可以实现屏幕下侧数值在1、2、3、4、5、6、7之间的相互转换。
数值1–温度校正界面,按加键或减键调整温度校正值,默认值为0。
数值2–风机可控与不可控设置界面,C0代表风机可控,C1代表风机不可控,按加键或减键,可实现C0与C1间的切换。
默认为C1。
数值3–防冻功能选择界面,当图标“–”显现出来时表示防冻功能取消。
按加或减键设置防冻温度,当防冻功能开启后,室温高于防冻温度2℃后温控器自动关闭;默认为取消防冻功能。
数值4–回差设置,设置开启温度与设置温度的回差,如:在回差设定为2时,当温控器牌“制冷”状态且“设置温度”为20摄氏度时,制冷设备在室温超过20℃时开启,当室温下降到18℃后,制冷设备关闭;反之,当温控器牌“制热”状态时,温度上升到22℃后,制热设备关闭。
出厂默认的回差值为1。
数值5–温度上限设置,按加键或减键调节,最高温度40℃,默认35℃。
数值6–温度下限设置,按加键或减键调节,最低为5℃,默认10℃。

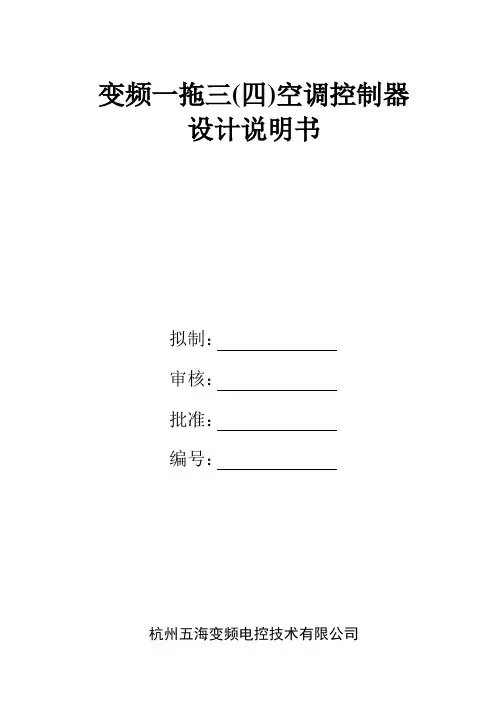

变频一拖三(四)空调控制器设计说明书拟制:审核:批准:编号:杭州五海变频电控技术有限公司一、主要技术性能指标1、采用模糊控制完成室温的调节,压缩机采用交流变频压缩机,实行变频控制,变频范围为30-120HZ(根据压缩机定)。
2、电源为220V、50HZ,电压范围150-260V,功率因数>98%。
3、使用条件:环境温度-15~+55℃,相对湿度45-85%。
4、温度控制精度:±0.5℃。
5、时间误差:小于0.1%。
6、控制器符合GB5956-96、GB7725-96、GB3797-87;印刷线路板符合GB4588.1和GB4588.2;电磁兼容性符合国家有关标准要求。
二、主要功能遥控器1、开关机操作。
2、选择运转方式:自动、制冷、制热、除湿、送风。
3、选择室内机风扇速度:高速、中速、低速、自动风速。
4、设定室内温度:制冷运转时:16℃—30℃,初始值24℃;制热运转时:16℃—30℃,初始值24℃;抽湿运转时:16℃—30℃,初始值24℃;通风运转时:16℃—30℃,初始值24℃;自动运转时:16℃—30℃,初始值24℃;5、自动睡眠方式:按键打开/关闭。
6、选择定时运转:设定1—12小时的开机/关机时间定时器。
7、设定/取消定时运转,设定/取消已定时的定时器。
8、控制风向。
9、高效/节约运行。
室内机室内机可选用壁挂机、柜机、风管机等。
1、五种运转方式:自动、制冷、制热、除湿、送风。
2、定时功能。
3、感测室内温度、室内热交换器盘管温度、内机进口温度、出口温度。
4、时间延迟安全控制:在压缩机停机再启动时要延时3分钟保护。
(初次上电时无时间延迟安全控制)5、室内机风扇速度控制:制冷:高、中、低速;制热:高、中、低、微速。
6、显示:工作状态和故障显示。
7、电子膨胀阀的控制。
8、除湿运转方式。
9、室内热交换器盘管过热保护。
10、制冷运转时室内热交换器防结霜保护。
11、自动运转。
12、控制风向:根据遥控器信号控制风向。

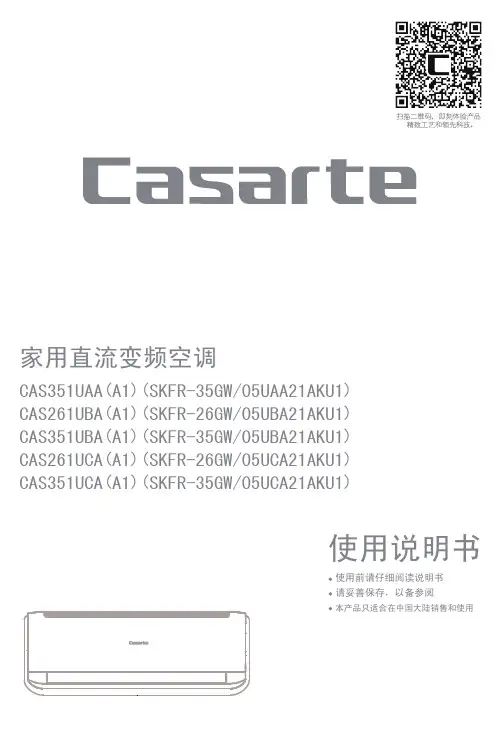

家用直流变频空调使用说明书使用前请仔细阅读说明书请妥善保存,以备参阅本产品只适合在中国大陆销售和使用CAS351UAA(A1)(SKFR-35GW/05UAA21AKU1)CAS261UBA(A1)(SKFR-26GW/05UBA21AKU1)CAS351UBA(A1)(SKFR-35GW/05UBA21AKU1)CAS261UCA(A1)(SKFR-26GW/05UCA21AKU1)CAS351UCA(A1)(SKFR-35GW/05UCA21AKU1)卡萨帝为了精确实现您的格调生活,对其家族每一类产品都赋予了专属的境界理念。
本产品为您带来的是冷暖随适。
12关于本产品的安全注意事项.........................................................3本产品的安装事项 (5)安装注意事项.......................................................................5随机附件..............................................................................5电力要求..............................................................................5室内外机安装图...................................................................6安装(按照室内机组安装图进行安装).................................6管路系统图...........................................................................6安装检查及试运转................................................................7室内机管路布置...................................................................7接线方法..............................................................................8室内外机接线.......................................................................8排空方法(R410A )..............................................................9本产品的外观及部件介绍...........................................................10室内机................................................................................10室内机显示面板.................................................................10室外机................................................................................10遥控器.................................................................................11本产品的主要功能介绍 (12)1.遥控器的使用............................................................................................................................122.自动化空气调节123.自动化空气调节(制冷、制热、除湿、送风).............134.更改设定温度、风速................................................145.调节风向.....................................................................146.自清洁功能....................157.除甲醛/LIEP除尘/负离子/离子杀菌功能....................................................168.健康气流/WIFI功能....................................................1610.定时/辅热功能...............................................................1711.静眠功能......................................................................1812.应急运转/试运转/停电补偿.........................................19本产品的日常保养与维护.. (20)空气过滤网及除甲醛模块的安装........................................20清洗机器............................................................................20换季收存............................................................................20有疑问?先看这儿!.. (21)(若对空调有疑问,请先按本章内容检查处理。

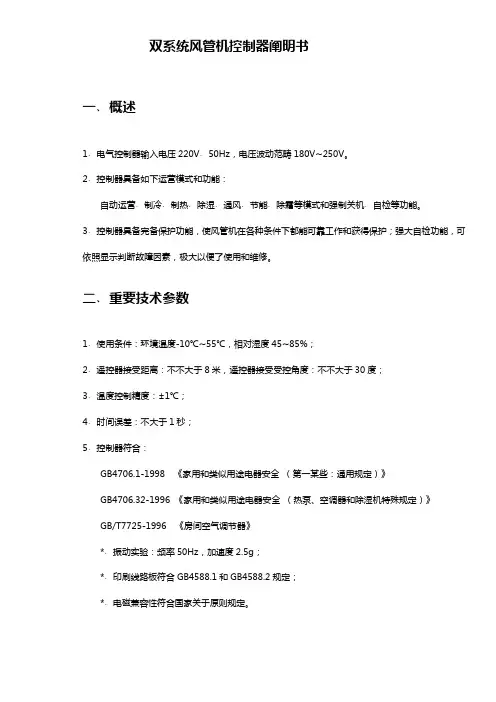

双系统风管机控制器阐明书一﹑概述1﹑电气控制器输入电压220V﹑50Hz,电压波动范畴180V~250V。
2﹑控制器具备如下运营模式和功能:自动运营﹑制冷﹑制热﹑除湿﹑通风﹑节能﹑除霜等模式和强制关机﹑自检等功能。
3﹑控制器具备完备保护功能,使风管机在各种条件下都能可靠工作和获得保护;强大自检功能,可依照显示判断故障因素,极大以便了使用和维修。
二﹑重要技术参数1﹑使用条件:环境温度-10℃~55℃,相对湿度45~85%;2﹑遥控器接受距离:不不大于8米,遥控器接受受控角度:不不大于30度;3﹑温度控制精度:±1℃;4﹑时间误差:不大于1秒;5﹑控制器符合:GB4706.1-1998 《家用和类似用途电器安全(第一某些:通用规定)》GB4706.32-1996 《家用和类似用途电器安全(热泵、空调器和除湿机特殊规定)》GB/T7725-1996 《房间空气调节器》*﹑振动实验:频率50Hz,加速度2.5g;*﹑印刷线路板符合GB4588.1和GB4588.2规定;*﹑电磁兼容性符合国家关于原则规定。
三﹑控制器功能1﹑遥控器遥控器向室内控制器发送控制指令:1.1开机﹑关机操作;1.2选取运转模式:自动运转模式:制冷运转模式:除湿运转模式:制热运转模式:通风运转模式:1.3选取室内风机速度:自动风速﹑高速﹑中速﹑低速。
1.4设定室内温度:自动运转时:16℃-30℃;制冷运转时:16℃-30℃;除湿运转时:16℃-30℃;制热运转时:16℃-30℃;1.5选取定期开机﹑关机:设定1-12小时开机﹑关机。
1.6节能方式:选取或退出节能方式。
2﹑显示面板如图所示:2.1 按键ON/OFF 键: 开关机;MODE 键: 转换工作模式; SLEEP 键: 进入或退出节能模式; FAN 键: 转换风速; TEMP 键: 调节设定温度; TIMER 键: 设定定期开/关机时间。
2.2 显示数码管: 显示设定温度及故障代码; COOL : 制冷模式; DRY : 除湿模式; HEAT : 制热模式; FAN : 通风模式; SLEEP : 节能模式; AUTO : 自动风速; HIGH :高速风;MED:中速风;LOW:低速风;TIMER:定期;2.3 SENSOR:红外遥控信号接受窗口。

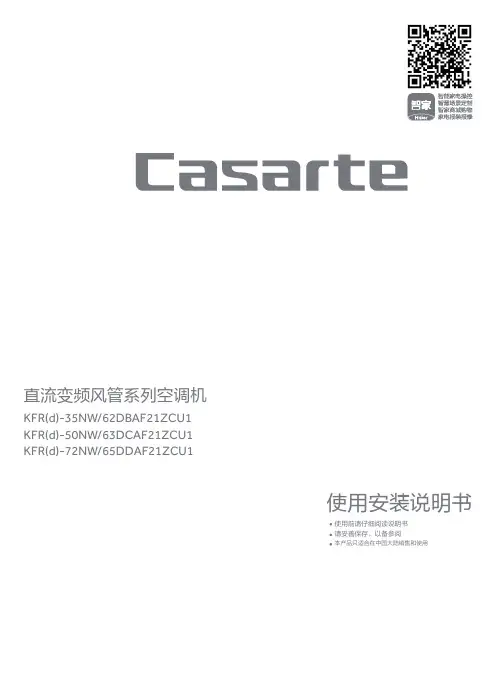

直流变频风管系列空调机KFR(d)-35NW/62DBAF21ZCU1KFR(d)-50NW/63DCAF21ZCU1KFR(d)-72NW/65DDAF21ZCU1使用安装说明书使用前请仔细阅读说明书请妥善保存,以备参阅本产品只适合在中国大陆销售和使用“卡萨帝”是源于意大利灵感的国际高端家电品牌,在意大利语中,“Lacasa”意为“家”,“Arte”意为“艺术”,两者合二为一就是“Casarte”,意为“家的艺术”。
秉持“创艺家电,格调生活”的品牌理念,在“汲取精致生活的灵感,缔造永恒的艺术品质”的核心设计语言下,每一件卡萨帝的产品都诠释着家电生活的艺术化。
卡萨帝为了精确实现您的格调生活,对其家族每一类产品都赋予了专属的境界理念。
本产品为您带来的是冷暖舒适。
本系列空调为直流变频风管系列机组。
请仔细阅读本说明书来帮助您安全、舒适地使用产品。
目录关于本产品的安全注意事项 ��������������������������������������������������������������������������������������������������������������������������1产品运行范围 ���������������������������������������������������������������������������������������������������������������������������������������������3安装前 �������������������������������������������������������������������������������������������������������������������������������������������������������4选择安装位置 ���������������������������������������������������������������������������������������������������������������������������������������������5室内机安装�������������������������������������������������������������������������������������������������������������������������������������������������6排水管的安装 �������������������������������������������������������������������������������������������������������������������������������������������11室外机安装位置的选择�������������������������������������������������������������������������������������������������������������������������������12室外机安装固定 ����������������������������������������������������������������������������������������������������������������������������������������14管路连接 ��������������������������������������������������������������������������������������������������������������������������������������������������15电气配线 ��������������������������������������������������������������������������������������������������������������������������������������������������17电源的配置、安装检查及试运转 ������������������������������������������������������������������������������������������������������������������19故障维修前检查事项 ����������������������������������������������������������������������������������������������������������������������������������20维护保养 ��������������������������������������������������������������������������������������������������������������������������������������������������21有害物质含量标注表 ����������������������������������������������������������������������������������������������������������������������������������23装箱清单 ��������������������������������������������������������������������������������������������������������������������������������������������������24该系列空调执行国家标准:GB/T 18836-2017用户注意安装人员注意注:1�单冷型空调不具有与制热相关的功能与显示。
风管机系列直流变频风管送风式空调机组一、产品概述直流变频风管送风式空调机组是格力自主研发的第一代直流变频风管送风机,机组采用技术领先的直流变频压缩机和独特的外观设计,并优化了制冷系统和流场风道,使性能更佳、能效比更高、噪音更低、运行更为可靠,安装调试更为方便。
◆ 稳定可靠的系统设计a.业界领先的直流变频正弦波驱动控制技术,压缩机更柔和和无级变速运行,强有力的保证了压缩机在各频率下的可靠运行和能力输出;b.成熟的PI算法控制,为冷媒的精确调节和系统能力输出提供了保障;c.机组可在宽温度范围内连续可靠运行(制冷:10℃~48℃;制热:-15℃~24℃),极大降低了机组对使用环境要求的局限性;d.独特的系统控制,有效地避免了常规多联式空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常问题,保证了系统在低负荷长期运行是安全、可靠的;◆直流变频技术,高效节能由于交流变频所用压缩机中电机为交流电机,交流电机磁场的建立需要定子电流来建立,因此需要一部分损耗,即二次铜损;直流变频所用压缩机中电机为PMSM或BLDC电机,而PMSM或BLDC电机磁场是永磁体的,即没有二次铜损。
目前研究表明PMSM电机的效率是最高的。
另外,直流变频180度矢量控制使得压缩机运行更平滑,通过频谱分析可知,直流变频压缩机谐波相对普通变频压缩机更小,电机发热量更小,更节能。
据统计,直流变频空调相对于普通空调每年可节约20%的电力。
◆直流变频风管送风式空调机组均采用环保冷媒R410A,实现了高能效,力求为人类环保事业做出贡献。
◆ 变频机组共同的特点.机组可在宽温度范围连续可靠运行(室外温度:制冷10℃~48℃;制热-15℃~24℃),最大范围满足用户需求;.根据用户需求系统输出可在10%~120%无级调节能力,机组运行频率可在20HZ~80Hz连续自由调节,这样不但在最大程度上保证了房间的舒适度而且大大地提高了节能效果;.由于实际的机组负荷多变,机组利用电子膨胀阀精确的流量调节特性,有力地保证了房间舒适性,可使得空调房间温度在±0.5℃范围内波动;.机组采用格力成熟的PI算法控制技术,分别判断室内外温度,室内机能力,设定温度等不同条件决定压缩机的能力输出,与其他厂家同类产品所采用的简单的根据室内机能力决定压缩机的能力输出相比,格力直流变频机组的运行频率连续平稳,冷媒控制更为精确,制冷速度更合理,环境温度与设定温度的差值更小;◆ 直流变频风管送风式空调机组的独特点:①②③④⑤①②③。
1、室外机型介绍模块组合式匹数8、10、12HP 14、16、18、20、22HP 图例型号MDV-224(8)W/D2SN1-8U0MDV-252(8)W/D2SN1-8U0MDV-280(10)W/D2SN1-8U0MDV-335(12)W/D2SN1-8U0MDV-400(14)W/D2SN1-8V0MDV-450(16)W/D2SN1-8V0MDV-500(18)W/D2SN1-8V0MDV-560(20)W/D2SN1-8V0MDV-615(22)W/D2SN1-8V0匹数24HP 26、28、30、32、34HP 图例型号MDV-670(24)W/D2SN1 MDV-730(26)W/D2SN1 MDV-780(28)W/D2SN1 MDV-840(30)W/D2SN1 MDV-895(32)W/D2SN1 MDV-950(34)W/D2SN1匹数36、38、40、42、44HP46HP 图例型号MDV-1000(36)W/D2SN1 MDV-1065(38)W/D2SN1MDV-1115(40)W/D2SN1 MDV-1175(42)W/D2SN1MDV-1230(44)W/D2SN1MDV-1285(44)W/D2SN1匹数48、50、52、54、56HP58、60、62、64、66HP 图例型号MDV-1345(48)W/D2SN1 MDV-1395(50)W/D2SN1MDV-1450(52)W/D2SN1 MDV-1510(54)W/D2SN1MDV-1565(56)W/D2SN1MDV-1615(58)W/D2SN1 MDV-1680(60)W/D2SN1MDV-1730(62)W/D2SN1 MDV-1790(64)W/D2SN1MDV-1845(66)W/D2SN1匹数68HP70、72、74、76、78HP 图例型号MDV-1900(68)W/D2SN1 MDV-1960(70)W/D2SN1 MDV-2010(72)W/D2SN1 MDV-2070(74)W/D2SN1 MDV-2125(76)W/D2SN1 MDV-2180(78)W/D2SN1匹数80、82、84、86、88HP 图例型号MDV-2230(80)W/D2SN1 MDV-2295(82)W/D2SN1 MDV-2345(84)W/D2SN1 MDV-2405(86)W/D2SN1 MDV-2460(88)W/D2SN1整体式匹数8、10、12HP 14、16、18、20、22HP 图例型号MDV-252W/DSN1-8U0MDV-280W/DSN1-8U0MDV-335W/DSN1-8U0MDV-400W/DSN1-8V0 MDV-450W/DSN1-8V0MDV-500W/DSN1-8V0 MDV-560W/DSN1-8V0MDV-615W/DSN1-8V0匹数24HP 26、28、30、32HP 图例型号MDV-670W/DSN1-9U0 MDV-730W/DSN1-9V0 MDV-785W/DSN1-9V0 MDV-850W/DSN1-9V0 MDV-900W/DSN1-9V02、室外机主要参数模块式整体式3、室内机型介绍室内机有9大系列,14种容量可选,针对不同空间需求,选择更多,组合自由。
长虹直流变频空调控制规格书拟制:审核:会签:批准:2005年10月24日第一章概述KFR-25(32)GW/ZQU空调器室内风扇电机采用PG电机;压缩机采用4极无刷DC电机,其转速可在30-100rps范围内调节。
