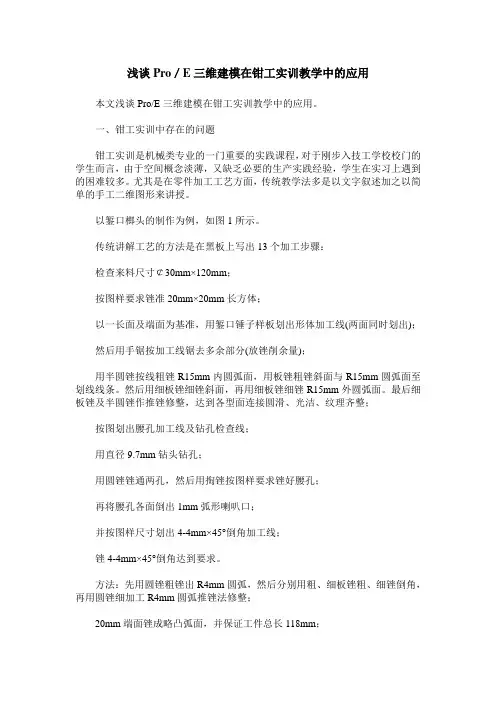

浅谈Pro／E三维建模在钳工实训教学中的应用本文浅谈Pro/E三维建模在钳工实训教学中的应用。

一、钳工实训中存在的问题钳工实训是机械类专业的一门重要的实践课程，对于刚步入技工学校校门的学生而言，由于空间概念淡薄，又缺乏必要的生产实践经验，学生在实习上遇到的困难较多。

尤其是在零件加工工艺方面，传统教学法多是以文字叙述加之以简单的手工二维图形来讲授。

以錾口榔头的制作为例，如图1所示。

传统讲解工艺的方法是在黑板上写出13个加工步骤：检查来料尺寸￠30mm×120mm；按图样要求锉准20mm×20mm长方体；以一长面及端面为基准，用錾口锤子样板划出形体加工线(两面同时划出)；然后用手锯按加工线锯去多余部分(放锉削余量)；用半圆锉按线粗锉R15mm内圆弧面，用板锉粗锉斜面与R15mm圆弧面至划线线条。

然后用细板锉细锉斜面，再用细板锉细锉R15mm外圆弧面。

最后细板锉及半圆锉作推锉修整，达到各型面连接圆滑、光洁、纹理齐整；按图划出腰孔加工线及钻孔检查线；用直径9.7mm钻头钻孔；用圆锉锉通两孔，然后用掏锉按图样要求锉好腰孔；再将腰孔各面倒出1mm弧形喇叭口；并按图样尺寸划出4-4mm×45°倒角加工线；锉4-4mm×45°倒角达到要求。

方法：先用圆锉粗锉出R4mm圆弧，然后分别用粗、细板锉粗、细锉倒角，再用圆锉细加工R4mm圆弧推锉法修整；20mm端面锉成略凸弧面，并保证工件总长118mm；用砂布将各加工面全部打光，交件待验。

二、Pro/E的功能和特点Pro/E三维实体的建模功能可在计算机上虚拟建立立体模型并附以颜色，以动态显示，还可以把整个零件的加工工艺以及每一道工序所加工出来的形状表现得淋漓尽致。

不但可以加深学生对物体的感性认识，扩展和培养学生的空间构思能力，激发学生的学习兴趣，调动学生学习的积极性和主动性，而且还可以强化教师和学生的计算机应用能力。

PROE心得体会PROE 作为一款功能强大的三维设计软件，在机械设计、模具制造、工业设计等领域都有着广泛的应用。

在学习和使用 PROE 的过程中，我积累了不少宝贵的经验和体会。

刚接触 PROE 时，它那复杂的界面和众多的功能按钮让我感到有些不知所措。

但随着不断地学习和实践，我逐渐发现，只要掌握了一些基本的操作和原理，就能够逐步深入，发挥出它强大的功能。

在学习 PROE 的过程中，建模是最基础也是最重要的环节之一。

通过拉伸、旋转、扫描、混合等基本特征操作，可以创建出各种简单的几何体。

然而，要想创建出复杂而精确的模型，就需要对特征的顺序、尺寸的控制以及约束的应用有深入的理解。

比如，在创建一个具有多个特征的零件时，特征的创建顺序可能会影响到后续的修改和调整。

如果先创建了一个较大的特征，而后需要在其内部创建一个较小的特征，就可能会出现干涉或者无法创建的情况。

因此，合理规划特征的创建顺序是至关重要的。

尺寸的控制也是建模中需要重点关注的方面。

精确的尺寸标注能够确保模型的准确性和可制造性。

在标注尺寸时，不仅要考虑到设计的要求，还要考虑到加工工艺的限制。

例如，在设计一个轴类零件时，轴的直径和长度的公差范围需要根据实际的使用要求和加工精度来确定。

如果公差过小，可能会导致加工成本的增加；如果公差过大，又可能会影响零件的性能和装配精度。

约束的应用则是保证模型的稳定性和准确性的关键。

在装配零件或者创建草图时，合理地应用约束可以确保零件之间的相对位置和运动关系符合设计要求。

比如，在装配两个相互配合的零件时，可以使用对齐、匹配、插入等约束来确定它们的位置关系。

如果约束应用不当，可能会导致零件无法装配或者在运动过程中出现干涉。

除了建模，PROE 的曲面设计功能也给我留下了深刻的印象。

曲面设计在产品外观设计和复杂形状的构建中发挥着重要作用。

通过使用边界混合、扫描混合、造型等工具，可以创建出各种光滑、流畅的曲面。

然而，曲面设计相对于实体建模来说，难度更大，需要对曲线的控制和曲面的质量有更高的要求。

proe总结ProE（Pro/ENGINEER）是一款被广泛应用于三维建模和设计的软件，它提供了强大的功能和工具，为工程师和设计师们提供了一个高效的平台。

在这篇文章中，我们将对ProE进行总结，讨论它的特点、用途以及对工程设计的影响。

首先，ProE是一款功能强大的软件。

它拥有丰富的建模工具，可以满足不同类型的设计需求。

凭借其高级的几何建模功能，工程师们可以轻松创建复杂的零件和装配体，并对其进行快速的修正和调整。

此外，ProE还支持多种材料和加工过程的仿真，使得设计师能够准确预测产品的性能和可靠性。

这些功能的结合为工程师们提供了强大的工具，使他们能够更好地实现创新和设计。

其次，ProE具有用户友好的界面和操作方式。

与其他三维建模软件相比，ProE的界面更加直观和易于操作。

它提供了一系列的工具和命令，使得工程师们能够快速进行建模和修改。

此外，ProE还支持多种文件格式的导入和导出，使得与其他软件进行数据交换变得更加方便。

这种用户友好的设计使得工程师能够更加专注于设计本身，而不需要花费过多时间在软件的学习上。

ProE的应用范围也非常广泛。

它被广泛应用于诸如机械、汽车、航空航天等行业的工程设计中。

无论是设计一个小型零件，还是进行整个产品的装配和优化，ProE都能满足工程师们的需求。

特别是在涉及到复杂的装配体设计时，ProE可以帮助工程师们快速构建并优化整体结构，提高工作效率。

因此，ProE在工程设计领域的应用具有重要的意义。

另外，ProE还对工程设计产生了重要的影响。

它不仅为工程师们提供了一个高效的设计平台，还使他们能够更好地理解和分析产品的设计细节。

通过使用ProE的功能，工程师们可以更加清晰地了解产品的性能特点，并可以通过进行仿真和优化来改善产品的性能。

这种设计思路的转变使得工程师们能够更加注重产品的可持续性和环保性，为可持续发展做出贡献。

总之，ProE是一款功能强大且广泛应用的软件，它不仅提供了丰富的设计工具，还具有用户友好的界面和操作方式。

浅析三维数字化设计软件PRO/E在设计工作中的应用作者：武全英来源：《现代职业教育.高职本科》 2017年第12期［摘要］因数字化技术的发展和应用以及中国制造2025的发展需求，三维设计软件越来越显示出其强大的功能，给设计者和制造者带来极大的设计及制造便捷。

PRO/E 作为三维设计软件中的一种，有其独特的功能和技巧，能极大地提高设计效率，让设计工作变得更加简捷。

将对在实际工作中及教学过程中所应用的相关功能做一介绍。

［关键词］三维设计软件；PRO/E；设计工作［中图分类号］ G712 ［文献标志码］ A［文章编号］ 2096-0603（2017）34-0188-02“工欲善其事，必先利其器”。

有了更好的设计工具，工程技术人员在更短的时间能完成高质量的产品。

随着数字化设计技术的发展，三维设计软件得到前所未有的广泛应用。

PROE 作为三维设计软件中的一种，有着强大的功能，能极大地提高设计效率，让设计工作变得更加快捷高效。

一、PRO/E软件简介PRO/E是美国参数技术公司（Parametric Technology Corpora-tion，简称PTC ）的重要产品。

在目前的三维造型软件领域中占有着重要地位，并作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广，是现今最成功的CAD/CAM软件之一。

PRO/E软件主要包含四大功能，即三维建模功能、辅助制造功能、模具设计功能、失效分析功能。

其中包括参数化功能定义、实体零件及组装造型，三维上色实体或线框造型棚完整工程图产生及不同视图（三维造型还可移动，放大或缩小和旋转）。

采用这种手段来建立形体，对工程师来说更自然、更直观，这种设计极大地提高了设计者的效率。

二、PRO/E软件的主要功能传统的计算机辅助设计软件主要是提供方便的设计工具用以辅助设计，缺乏分析问题和解决问题的能力。

近几年来，为了克服计算机辅助设计的不足，人们将人工智能和专家系统技术应用于计算机辅助设计系统，进行了智能计算机辅助设计系统的研究，PRO/E软件具有很强的三维建模功能，能充分体现概念设计的要求。
