电路连接的基本方式(同步练习)

13.2电路连接的基本方式一、单选题1．在连接串联电路和并联电路过程中，下列哪个步骤是不必要的（）A．开关应是断开的B．必须从电源正极开始连接各元件C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上D．连接完毕后，要检查电路连接是否正确，不允许发生短路2．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．3．在如图所示的各电路图中，能反映出1L、2L并联，开关S断开后1L仍能发光的是（）A．B．C．D．4．下列关于并联电路的说法，错误的是（）A．各用电器是并列地连接起来的B．若一个用电器的内部断路，其余的用电器也不可能正常工作C．并联电路是由干路和各支路组成的D．并联电路中各个用电器工作时互不影响5．现代社会倡导文明出行，达瓦同学观察十字路口人行横道的红，绿交通信号灯后画出了下列所示控制红，绿灯的电路图，你认为可行的是（）A．B．C．D．6．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的7．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A．开关S1只控制灯泡L B．开关S2只控制灯泡LC．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1､S2，灯泡L和电动机M并联8．如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。

若电路故障只有一处，则可能是（）A．灯泡L1灯丝断了B．开关S接触不良C．灯泡L1灯丝短路D．灯泡L2灯丝断了9．在如图所示的电路中，开关闭合后，两个灯泡并联的电路是A．B．C．D．10．如图所示的电路，要使两个小灯泡1L、2L串联，应（）.A．断开开关1S：2S，闭合开关3S B．断开开关1S，3S，闭合开关2SC．断开开关1S，闭合开关2S，3S D．断开开关2S，闭合开关1S，3S11．如图所示电路中，小灯泡L1、L2都标有“3V，0.5A”字样，电源由两节干电池串联而成．则下列说法正确的是A．S闭合后，只有一只灯泡能发光B．S闭合后，两只灯泡并联且都能发光C．若将导线③从接线柱B改接到接线柱A上则电路短路D．若使两只灯泡串联，可去掉导线②12．如图所示的电路中，下列说法错误的是（）A．若L1与L2串联，应断开S1、S3，闭合S2B．若L1与L2并联，应断开S2闭合S1、S3C．当S1、S2、S3都闭合时，两灯都亮D．当S2、S3闭合，S1断开时，只有灯L1亮二、填空题13．如图示电路中，开关1S控制小灯泡______，开关2S控制小灯泡______，开关3S控制小灯泡______．14．在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。

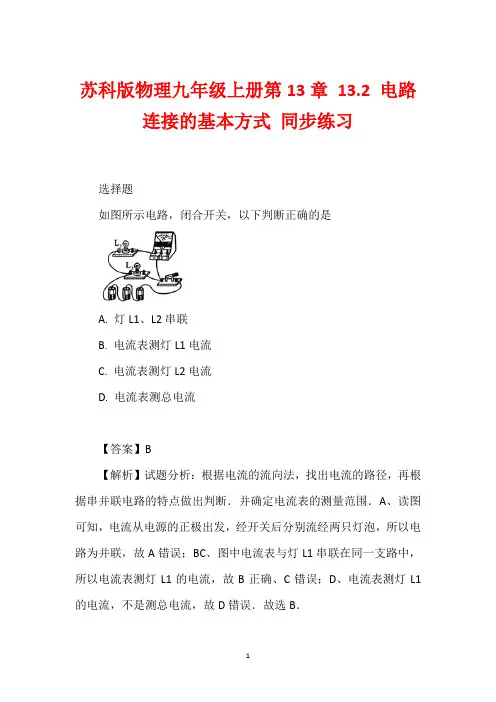

苏科版物理九年级上册第13章13.2 电路连接的基本方式同步练习选择题如图所示电路，闭合开关，以下判断正确的是A. 灯L1、L2串联B. 电流表测灯L1电流C. 电流表测灯L2电流D. 电流表测总电流【答案】B【解析】试题分析：根据电流的流向法，找出电流的路径，再根据串并联电路的特点做出判断．并确定电流表的测量范围．A、读图可知，电流从电源的正极出发，经开关后分别流经两只灯泡，所以电路为并联，故A错误；BC、图中电流表与灯L1串联在同一支路中，所以电流表测灯L1的电流，故B正确、C错误；D、电流表测灯L1的电流，不是测总电流，故D错误．故选B．选择题如图所示，以下判断正确的是( )A. 灯L1与灯L2并联，电压表测灯L1两端的电压B. 灯L1与灯L2并联，电压表测灯L2两端的电压C. 灯L1与灯L2串联，电压表测灯L1两端的电压D. 灯L1与灯L2串联，电压表测灯L2两端的电压【答案】C【解析】试题分析：①在串联电路中电流只有一条路径；在并联电路中电流有多条流通路径．②电流表需与被测用电器串联．电流表与谁串联，就是测谁的电流．③电压表是并联使用的，电压表与谁并联，就是测谁的电压．由实物图可知，电流从正极出发经开关、电流表、灯泡L2、L1回负极，电压表并联在L1两端，则灯L1与灯L2串联，电压表测灯L1两端的电压，故C正确，ABD错误．故选C．选择题图中，能直接测量通过灯L1电流的电路是（? ）A．B．C．D．【答案】D【解析】试题分析：图中电流表在干路上，电流表测干路电流，故A不符合题意；图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C 不符合题意；图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意；故应选D。

实验题如图所示的电路，下列说法正确的是A. 只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流B. 只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联C. 闭合开关S1S2，灯泡L1L2并联后再与滑动变阻器串联D. 闭合开关S1S2，灯泡L2被短路，电压表测灯泡L1两端的电压【答案】C【解析】只闭合S1 时，灯泡L1 与滑动变阻器串联，电流表测量电路电流；故A错误；只闭合S2 时，灯泡L2 与滑动变阻器串联；故B错误；闭合S1 、S2 时，灯泡L1 、L2 并联后与滑动变阻器串联，故C正确，D错误，故选C。

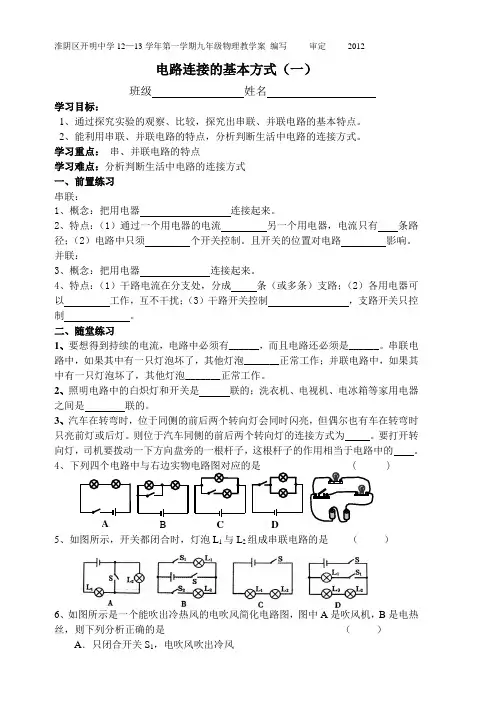

电路连接的基本方式（一）班级 姓名学习目标：1、通过探究实验的观察、比较，探究出串联、并联电路的基本特点。

2、能利用串联、并联电路的特点，分析判断生活中电路的连接方式。

学习重点： 串、并联电路的特点学习难点：分析判断生活中电路的连接方式一、前置练习串联：1、概念：把用电器 连接起来。

2、特点：（1）通过一个用电器的电流 另一个用电器，电流只有 条路径；（2）电路中只须 个开关控制。

且开关的位置对电路 影响。

并联：3、概念：把用电器 连接起来。

4、特点：（1）干路电流在分支处，分成 条（或多条）支路；（2）各用电器可以 工作，互不干扰；（3）干路开关控制 ，支路开关只控制 。

二、随堂练习1、要想得到持续的电流，电路中必须有______，而且电路还必须是______。

串联电路中，如果其中有一只灯泡坏了，其他灯泡_______正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡_______正常工作。

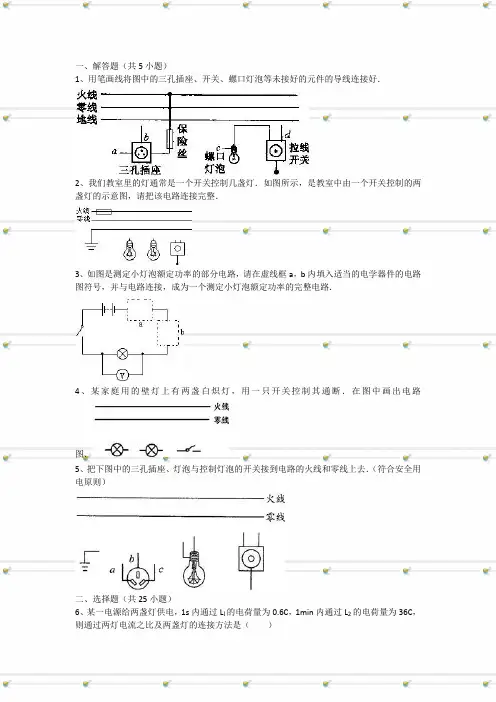

2、照明电路中的白炽灯和开关是 联的；洗衣机、电视机、电冰箱等家用电器之间是 联的。

3、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。

则位于汽车同侧的前后两个转向灯的连接方式为 。

要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的 。

4、下列四个电路中与右边实物电路图对应的是 ( )5、如图所示，开关都闭合时，灯泡L 1与L 2组成串联电路的是 （ ）6、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A 是吹风机，B 是电热丝，则下列分析正确的是 （ ）A ．只闭合开关S 1，电吹风吹出冷风A B CDA B C DA B CD B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风三、形成练习1、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联；开关和被控制的用电器是_______联；教室里的各盏照明灯之间是___________联的；电动机工作时，电能转化为能，家用电器中应用了电动机的有等(填一种家用电器)2、在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为____________。

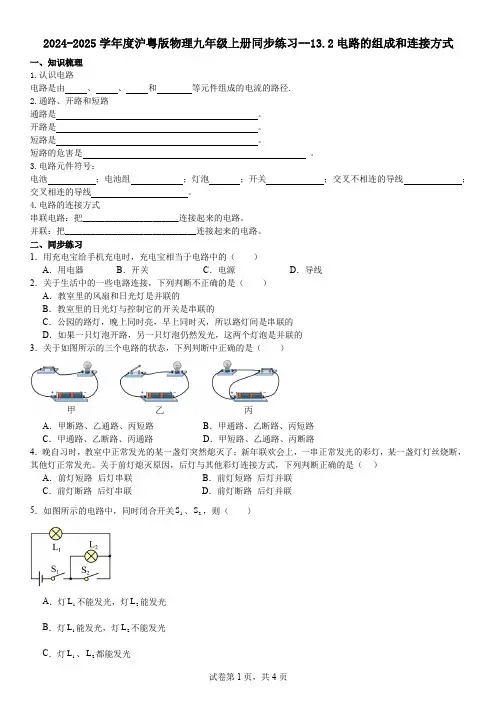

2024-2025学年度沪粤版物理九年级上册同步练习--13.2电路的组成和连接方式一、知识梳理1.认识电路电路是由 、 、 和 等元件组成的电流的路径.2.通路、开路和短路通路是 。

开路是 。

短路是 。

短路的危害是 。

3.电路元件符号：电池 ；电池组 ；灯泡 ；开关 ；交叉不相连的导线 ；交叉相连的导线 。

4.电路的连接方式串联电路：把______________________连接起来的电路。

并联：把______________________________连接起来的电路。

二、同步练习1．用充电宝给手机充电时，充电宝相当于电路中的（ ）A ．用电器B ．开关C ．电源D ．导线2．关于生活中的一些电路连接，下列判断不正确的是（ ）A ．教室里的风扇和日光灯是并联的B ．教室里的日光灯与控制它的开关是串联的C ．公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的D ．如果一只灯泡开路，另一只灯泡仍然发光，这两个灯泡是并联的3．关于如图所示的三个电路的状态，下列判断中正确的是（ ）A ．甲断路、乙通路、丙短路B ．甲通路、乙断路、丙短路C ．甲通路、乙断路、丙通路D ．甲短路、乙通路、丙断路4．晚自习时，教室中正常发光的某一盏灯突然熄灭了；新年联欢会上，一串正常发光的彩灯，某一盏灯灯丝烧断，其他灯正常发光。

关于前灯熄灭原因，后灯与其他彩灯连接方式，下列判断正确的是（ ）A ．前灯短路 后灯串联B ．前灯短路 后灯并联C ．前灯断路 后灯串联D ．前灯断路 后灯并联5．如图所示的电路中，同时闭合开关1S 、2S ，则（ ）A ．灯1L 不能发光，灯2L 能发光B ．灯1L 能发光，灯2L 不能发光C ．灯1L 、2L 都能发光D ．灯1L 、2L 都不能发光6．自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起（ ）A ．B ．C ．D ．7．在手电筒的完整电路中，干电池是 ，金属外壳是 ，金属外壳上的按钮是 ，小灯泡是 。

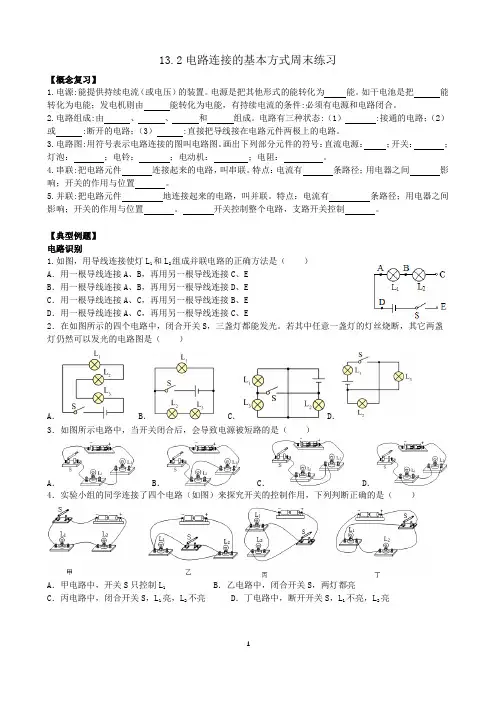

13.2电路连接的基本方式周末练习【概念复习】1.电源:能提供持续电流（或电压）的装置。

电源是把其他形式的能转化为能。

如干电池是把能转化为电能；发电机则由能转化为电能，有持续电流的条件:必须有电源和电路闭合。

2.电路组成:由、、和组成。

电路有三种状态:（1） :接通的电路；（2）或 :断开的电路；（3） :直接把导线接在电路元件两极上的电路。

3.电路图:用符号表示电路连接的图叫电路图。

画出下列部分元件的符号：直流电源：；开关：；灯泡：；电铃：；电动机：；电阻：。

4.串联:把电路元件连接起来的电路，叫串联。

特点：电流有条路径；用电器之间影响；开关的作用与位置。

5.并联:把电路元件地连接起来的电路，叫并联。

特点：电流有条路径；用电器之间影响；开关的作用与位置。

开关控制整个电路，支路开关控制。

【典型例题】电路识别1.如图，用导线连接使灯L1和L2组成并联电路的正确方法是（）A．用一根导线连接A、B，再用另一根导线连接C、EB．用一根导线连接A、B，再用另一根导线连接D、EC．用一根导线连接A、C，再用另一根导线连接B、ED．用一根导线连接A、C，再用另一根导线连接C、E2．在如图所示的四个电路中，闭合开关S，三盏灯都能发光。

若其中任意一盏灯的灯丝烧断，其它两盏灯仍然可以发光的电路图是（）A． B． C．D．3．如图所示电路中，当开关闭合后，会导致电源被短路的是（）A．B．C．D．4．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A．甲电路中，开关S只控制L1 B．乙电路中，闭合开关S，两灯都亮C．丙电路中，闭合开关S，L1亮，L2不亮 D．丁电路中，断开开关S，L1不亮，L2亮5．如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一根导线的两端，接触a、b两点时两灯不亮，接触b、c两点时，L1亮、L2不亮，接触c、d两点时，两灯都不亮。

则下列分析中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．电源断路6．如图所示，将一节干电池和三只均标有“1.5 V0.5 W”字样的小灯泡接入电路，先闭合S1，再闭合S2，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮7．如图所示电路，下列说法不正确的是（）A．只闭合S3时，灯L1、L2串联B．闭合S1、S2，断开S3时，灯L1、L2并联C．闭合S1、S3，断开S2时，只有灯L1发光D．闭合S1、S2、S3时，灯L1、L2都发光8．如图所示的电路图，下列说法中不正确的是（）A．只闭合S1，L1、L2串联B．只闭合S2，L2、L3串联C．只闭合S2、S3，只有L3亮D．同时闭合S1、S2、S3，L1、L2、L3均发光9．如图所示电路，电源电压保持不变，下列说法正确的是（）A．当S1闭合，S2和S3断开时，灯L2亮，再闭合S3时，灯L2变暗B．当S1断开，S2和S3闭合时，两个灯都亮C．当S3断开，S1和S2闭合时，两个灯都亮D．当S2闭合，S1和S3断开时，两个灯都亮10．如图所示是小壮同学连接的实物电路。

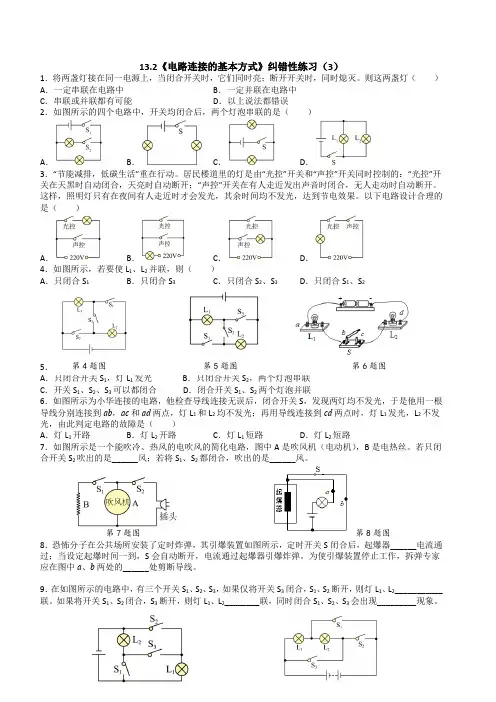

13.2《电路连接的基本方式》纠错性练习（3）1．将两盏灯接在同一电源上，当闭合开关时，它们同时亮；断开开关时，同时熄灭。

则这两盏灯（）A．一定串联在电路中B．一定并联在电路中C．串联或并联都有可能D．以上说法都错误2．如图所示的四个电路中，开关均闭合后，两个灯泡串联的是（）A．B．C．D．3．“节能减排，低碳生活”重在行动。

居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。

这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。

以下电路设计合理的是（）A．B．C．D．4．如图所示，若要使L1、L2并联，则（）A．只闭合S1B．只闭合S3C．只闭合S2、S3D．只闭合S1、S2第4题图第5题图第6题图5．如图所示的电路中，下列说法正确的是（）A．只闭合开关S1，灯L1发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S2两个灯泡并联6．如图所示为小华连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，ac和ad两点，灯L1和L2均不发光；再用导线连接到cd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路7．如图所示是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝。

若只闭合开关S2吹出的是______风；若将S1、S2都闭合，吹出的是______风。

第7题图第8题图8．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，定时开关S闭合后，起爆器______电流通过；当设定起爆时间一到，S会自动断开，电流通过起爆器引爆炸弹。

为使引爆装置停止工作，拆弹专家应在图中a、b两处的______处剪断导线。

9．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2___________联。

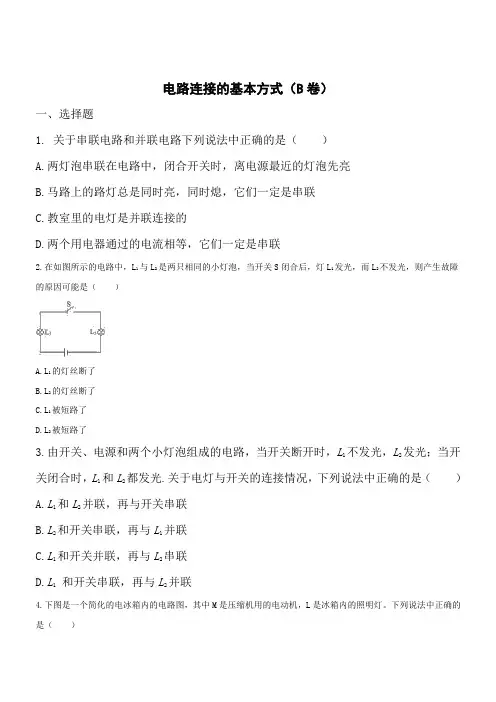

电路连接的基本方式（B卷）一、选择题1. 关于串联电路和并联电路下列说法中正确的是（）A.两灯泡串联在电路中，闭合开关时，离电源最近的灯泡先亮B.马路上的路灯总是同时亮，同时熄，它们一定是串联C.教室里的电灯是并联连接的D.两个用电器通过的电流相等，它们一定是串联2.在如图所示的电路中，L1与L2是两只相同的小灯泡，当开关S闭合后，灯L1发光，而L2不发光，则产生故障的原因可能是（）A.L1的灯丝断了B.L2的灯丝断了C.L1被短路了D.L2被短路了3.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联4.下图是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯。

下列说法中正确的是（）A.只闭合S 1，灯L 亮，电动机M 工作B.只闭合S 2，灯L 亮，电动机M 工作C.闭合S 1和S 2，电动机M 才能工作D.闭合S 1，灯L 亮，闭合S 2，电动机M 工作5.在如图所示的电路中，开关S 闭合后，属于串联电路的是（ ）6. 如图所示电路中，灯、电动机和电铃都并联的电路图是（ ）7.下图中四个灯泡的连接方式是（ ）A.四灯串联B.四灯并联C.L 2、L 3、L 4并联，再与L 1串联D.L 1、L 2、L 3并联，再与L 4串联8. 抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（ ）9. 在击剑比赛中，当甲方运动员的剑（图中用“S 甲”表示）击中乙方的导电服时，电路导通，且只有乙方指示灯亮。

当乙方运动员的剑（图中用“S 乙”表示）击中甲L 1L 1L 1方的导电服时，电路导通，且只有甲方指示灯亮。

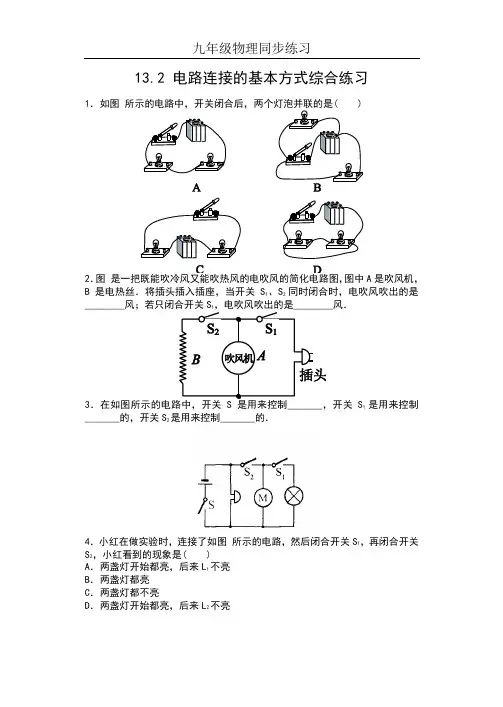

13.2 电路连接的基本方式综合练习1．如图所示的电路中，开关闭合后，两个灯泡并联的是( )2．图图中A是吹风机，B是电热丝．将插头插入插座，当开关S1、S2同时闭合时，电吹风吹出的是________风；若只闭合开关S1，电吹风吹出的是________风．3S1是用来控制_______的，开关S2是用来控制_______的．4．小红在做实验时，连接了如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是( )A．两盏灯开始都亮，后来L1不亮B．两盏灯都亮C．两盏灯都不亮D．两盏灯开始都亮，后来L2不亮5．如图所示的电路，闭合开关S后，发现灯L1不亮，L2正常发光．此电路的故障可能是( )A．开关S接触不良B．电灯L1灯丝断了C．电灯L1的两个接线柱被一根导线直接相连D．电灯L2灯丝断了6．如图所示的电路，这时灯L1_______，灯L2_______．（选填“不发光”或“发光”）灯L1和L2是_______联，在右边框内画出相应的电路图．7．如图所示的电路中，两盏灯的连接方式是________(选填“串联”或“并联”)，并在虚线框中画出相应的电路图.链接例2方法指导8．如图所示的电路中，要使两灯泡串联，应该闭合开关________；要使两灯泡并联，应该闭合开关________；若闭合________，会造成电源短路．9．如图所示，S断开时_______灯亮，S闭合时灯亮．10．一只玩具猫外形如图所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一起发光．把你猜想的猫体内的电路图画在虚线框内.链接例3方法指导11．某品牌手持式电动螺丝刀如图13－2－22所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，请在虚框内画出它的电路图．12．击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮；当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮，下面能反映这种原理的电路是 ( )13．现有一个电源、两个开关S和S1、两只小灯泡L l和L2，请你设计电路图，要求：(1)两灯并联；(2)开关S能控制两盏灯，S1只能控制灯L l.14．－2－25所示．(1)(2)连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是________________(选填“L1灯丝断了”“L2灯丝断了”“L1短路”或“L2与灯座接触不良”)．(3)排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象．这样操作的目的是探究________________________________________________________________________．15．如图所示是一个电热器的电路，电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个元件有故障，今用一个校验电灯分别接在电路各处，得到下表所示的结果，由此可判断断路的元件是_______，短路的元件是_______．答案1． B2．热冷3．电铃、电动机、电灯电灯电动机、电灯4． A5． B6．发光发光并7．串联如图所示8． S3S1、S2S1、S39． L1、L2 L210．如图所示11．如图所示12． D13．如图所示14． (1)断开(2)L2与灯座接触不良(3)串联电路中开关的作用15．开关指示灯。

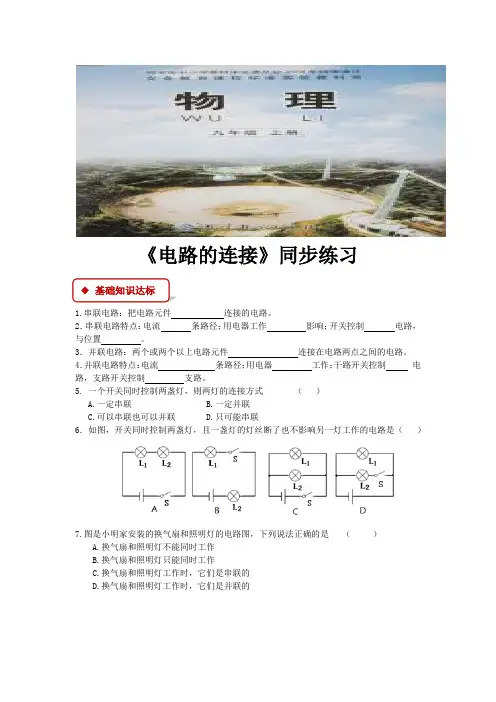

《电路的连接》同步练习1.串联电路：把电路元件连接的电路。

2．串联电路特点：电流条路径；用电器工作影响；开关控制电路，与位置。

3．并联电路：两个或两个以上电路元件连接在电路两点之间的电路。

4．并联电路特点：电流条路径；用电器工作；干路开关控制电路，支路开关控制支路。

5. 一个开关同时控制两盏灯，则两灯的连接方式（）A.一定串联B.一定并联C.可以串联也可以并联D.只可能串联6．如图，开关同时控制两盏灯，且一盏灯的灯丝断了也不影响另一灯工作的电路是（）7.图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，它们是串联的D.换气扇和照明灯工作时，它们是并联的8.某品牌滚筒洗衣机，筒门处有开关S 1，筒门关闭时S 1闭合，筒门打开时S 1断开。

筒门开关S 1和控制开关S 2必须同时闭合时，洗衣机才能正常工作。

下列符合要求的电路模型是（ ）9.学校教室中六盏灯的连接方式是（ ）A 、都是并联B 、都是串联C 、两两串联后并联D 、两两并联后再串联 10. 在如图所示的电路中，闭合开关S ，小灯泡L 1、L 2并联的是（ ）A B C D重点难点探究： (一)典型例题例题1：在下列电路图中与实物图相符的电路图是（ ）A ．B ．C ．D ．解析：由图可知，两个灯泡分别与电源形成通路，它们是并联的，且开关在支路上，控制其中一只灯泡. 答案：C 例题2：有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开．利用“光控开关”和“声控开关”来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是（）A． B．C．D．解析：白天有声音时，“声控开关”自动闭合，灯不会亮，说明电路处于开路；天黑后，“光控开关”自动闭合，楼道有人走动发出声音时，“声控开关”也自动闭合，灯会自动亮，说明只有当两个开关都闭合时，电路通路，那么这两个开关应该是串联的。

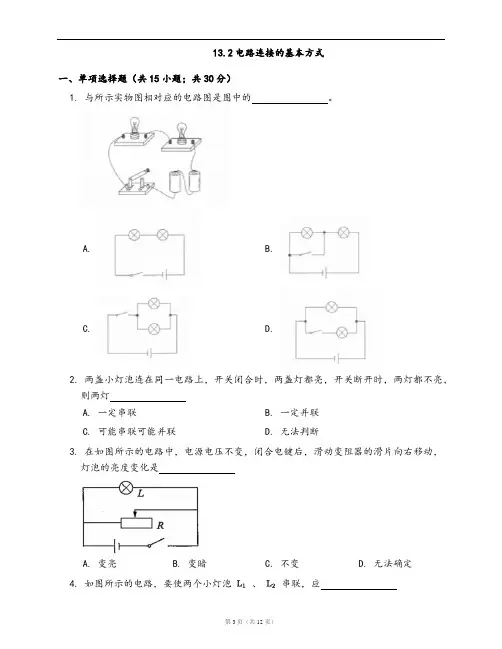

13.2电路连接的基本方式
一、单项选择题（共15小题；共30分）
1. 与所示实物图相对应的电路图是图中的。

A. B.
C. D.
2. 两盏小灯泡连在同一电路上，开关闭合时，两盏灯都亮，开关断开时，两灯都不亮，
则两灯
A. 一定串联
B. 一定并联
C. 可能串联可能并联
D. 无法判断
3. 在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，
灯泡的亮度变化是
A. 变亮
B. 变暗
C. 不变
D. 无法确定
4. 如图所示的电路，要使两个小灯泡、串联，应
A. 断开电键、，闭合电键
B. 断开电键、，闭合电键
C. 断开电键，闭合电键、
D. 断开电键，闭合电键、
5. 安全带是轿车中一种有效的安全保护装置.为了提醒驾驶员和前排乘客系好安全带，
新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是
A. B.
C. D.
6. 如图所示，按照电路图连接的电路符合要求的是
A. B.。

第十三章电路初探第2节电路连接的根本方式一、单项选择题1．在如下图的电路中，正确的说法是〔〕A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光【答案】D【解析】由电路图知道只要闭合S1，就会造成短路，故AB错误；S1，S2都断开，电路中只有L1，且发光，故C错误；闭合S2，断开S1，L1，L2并联，且都发光，故D正确．2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门翻开，假设将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近以下图中的〔〕A．B．C．D．【答案】B【解析】小区内部车辆门禁系统可以自动识别将门翻开，外部车辆需要门卫人员按动按钮才能将门翻开，假设将门禁系统看做一个自动开关，按钮看做一个手动开关，那么两个开关单独都能翻开大门，即两开关并联后再与电动机串联，只有B正确。

3．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的选项是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的【答案】B【解析】A．厨房中的抽油烟机里的照明灯和电动机既能同时工作又能单独工作,互不影响，因此他们是并联的,故A 正确，不符合题意。

B．马路两旁的路灯, 虽然晚上同时亮早晨同时灭，但当其中一个灯泡不亮时,其他灯泡仍能继续工作,互不影响,因此他们是并联的,故B错误，符合题意；C．楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮,因此他们是串联的,故C正确，不符合题意；D．家庭中的照明灯和其他电器可以不同时工作,互不影响,因此他们是并联的,故D正确，不符合题意。

初中物电路连接的基本方式-电路的串联和并联理【考点精讲】一、串联和并联1. 怎样使两个小灯泡亮起来注意：①电源不能短路；②连接时，开关应处于断开状态。

（1）串联：把用电器逐个顺次连接起来的方式，叫作串联。

●串联电路：由用电器串联所组成的电路，叫作串联电路。

（2）并联：把用电器并列地连接起来的方式，叫作并联。

●并联电路：由用电器并联所组成的电路，叫作并联电路。

二、串联和并联电路的特点提出问题：串、并联电路中各用电器的通断对其他用电器有影响吗？串、并联电路中开关的位置发生改变，开关的控制作用是否改变？设计并进行探究：（1）连接如左下图所示的电路，分别闭合、断开开关，观察串联的两灯泡是否同时发光，又同时熄灭；拧去一只灯泡，再合上开关，观察另一只灯泡能否发光。

（2）改变开关在串联电路中的位置，如右上图所示，分别闭合、断开开关，观察灯泡的发光情况。

（3）连接如下图所示的电路图，把开关合上，观察并联的两灯泡是否同时发光；断开开关S，拧去一只灯泡，再合上开关S，观察另一只灯泡是否发光。

（4）①再将灯泡安上，闭合开关S1、S2，分别断开、合上开关S，观察两灯泡是否同时熄灭、同时发光；②闭合开关S和S2，分别断开、合上S1，观察哪只灯泡受S1控制；③闭合开关S和S1，分别断开、合上S2，观察哪只灯泡受S2控制。

分析论证：串联电路中的开关控制整个电路，开关位置对它的控制作用没有影响；各用电器互相影响，若其中一个断开，其他用电器无法工作。

并联电路中干路开关控制整个电路，支路开关只控制它所在的那条支路；各用电器互不干扰，若其中一个断开，其他用电器照常工作。

规律总结：（1）串联电路的特点：①电流只有一条路径，无干路、支路之分。

②通过一个用电器的电流也一定通过另一个用电器，各用电器互相影响。

一个用电器因开路停止工作，另一个用电器也不能工作。

③只要串联电路中串联接入一只开关，即可控制所有的用电器。

如下图所示，L1和L2组成串联电路。

苏科版九年级上册第十三章《电路初探》13.2电路连接的基本方式【知识梳理】一、串联1．串联：把用电器逐个顺次连接起来的方式。

2．串联电路：由用电器串联所组成的电路。

3．串联电路的特点：①只有一条电流路径；②各用电器不能独立工作；③开关控制整个电路。

二、并联1．并联：把用电器并列地连接起来的方式。

2．并联电路：由用电器并联所组成的电路。

（1）干路：电源正极与分流点之间及合流点与电源负极之间的电路。

（2）支路：分流点与合流点之间并列的电路。

3．并联电路的特点：①有多条电流路径；②各用电器独立工作，互不影响；③干路开关控制整个电路，支路开关控制所在支路。

【易错点】用来装饰店堂、居室、烘托欢乐气氛的灯带，是由多个彩色小灯泡串联而成。

室外的路灯、家庭中各用电器都是并联的，电冰箱中的灯泡和压缩机之间是并联的。

【规律总结】一.串并联电路识别方法1．电流流向法：根据电流的走向是否分流判断。

（1）途中不分流，只有一条电流的通路——串联（2）途中要分流，分流点和合流点之间并列有多条通路——并联2．拆除法：拆掉一个用电器以简化电路，并分析剩余用电器是否能正常工作。

（1）拆除任一用电器，其他用电器都不能工作——串联（2）拆除任一用电器，其他用电器还能工作——并联同理也可拆掉L2、L3进行判断。

3．节点法：所谓“节点”，就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共节点，通过不同节点间的连接情况判断串联还是并联。

4．现象法：对于无法看到电路结构时，可根据用电器之间是否有影响判断其串并联状态。

二、电路设计的方法1．明确所设计电路中多个用电器是否相互影响，若相互影响，则这些用电器需串联。

若互不影响，则这些用电器需并联。

2．开关控制电路有两种方式（1）开关与被控制电路串联，开关闭合，被控制电路接通，开关断开，被控制电路断开。

支路间是并联关系，支路与干路是串联关系，故开关在干路，与所有支路均串联，控制整个电路，开关在支路，只控制所在支路。

13.2电路连接的基本方式第课时串联和并联,提优点：1. 知道电路的两种基本连接方式2. 知道串、并联电路的基本特点3. 会判断日常生活中的串、并联电路)1. 如图所示，电路中的小灯泡L1、L2是（填“串联”或“并联”）的，若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将（填“发光”或“不发光”）.（第1题）（第2题）2. （2018·河南临颍月考）如图所示，若只需L1发光，则用导线连接接线柱，若用导线将B、C接线柱连接，则灯亮.3. （2018·厦门期中）进入宾馆房间，将房卡插入槽中，房间内的用电器才能使用，如图甲，房卡的作用相当于电路元件中的Ｗ.房间里提供路由器，如图乙，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑独立工作，各接口之间是（填“串联”或“并联”）的，判断的依据是________________________________________________________________________.4. （2018·淄博临淄区校级期中）如图所示的电路里，要使灯L1、L2串联，应闭合开关，要使L1和L2并联，则应闭合开关，如果闭合开关S1、S2，断开S3，灯亮，如果闭合开关，会出现短路现象，这是不允许的.5. （2018·慈溪期中）如图所示的四个电路中，闭合开关S后，两灯属于串联的是（）6. 如图是小明设计的简易起重机的电路，下列操作中，电动机能工作的是（）A. 只闭合S2B. 只闭合S1、S2C. 只闭合S3D. 只闭合S1、S37. （2018·盐城大丰区校级期中）如图所示，现在的城市路口常安装一种“按钮式红绿灯”.当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的；红灯和绿灯是（填“串”或“并”）联的，它们工作时，将电能转化为和内能.8. （2018·成都武侯区一模）打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并未工作，因为压缩机的电动机是靠温控开关控制的.电冰箱的部分电路如图所示.图中L是电冰箱内的照明灯，M是压缩机用的电动机.开关S1、S2都闭合时，L与M的连接方式是联的.S1、S2中属于温控开关的是Ｗ.9. 如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示.当开关时，灭蚊拍只起到灭蚊作用；当开关时，灭蚊拍同时起到灭蚊和照明作用.10. 如图所示，有关电路中电灯的连接，说法正确的是（）A. S1、S2均闭合时，灯L1与L2串联B. S1、S2均断开时，灯L1与L2并联C. S1、S2均闭合时，灯L1与L2并联D. S1、S2均断开时，灯L1与L2串联（第10题）（第11题）11. （2018·武汉硚口区期中）下列实物图与电路图完全相符的是（）12. （2018·如皋期中）请根据如图实物连接图在虚线框内画出相应的电路图.13. 按下面的电路图连接实物.14. 如图所示电路，若闭合开关，电路将（填“通路”“断路”或“短路”），这是不允许的，必须改正.若要使电路中的两灯并联，请在接错的那根导线上打一个“”，表示这根导线不要，再把正确接法的导线画出来.（连线不能交叉）15. 如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，且要求开关S控制L1，试用笔画线代替导线，把有关接线柱连接起来.16. 按下列要求，设计并连接电路：S1控制L2，S2控制L1，L1与L2并联.第课时串、并联电路的应用,提优点：1. 分析串、并联电路在生活中的应用2. 设计符合要求的串、并联电路)1. 有三只灯并联在电路中，正常发光，若其中一只灯的灯丝断了，则另外两只灯发光；若其中一只灯被短路，则另外两只灯发光.（均填“能”或“不能”）2. 如图所示的电路图中，A、B、C、D是四个接线柱，开关S是闭合的.（1）若用导线将A、B连接，再将C、D连接，则灯L1和L2是联的.（2）若只用导线将A、D连接，则灯L1和L2是联的.3. （2018·广安）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）4. （2018·盐城盐都区期末）教室里一个开关同时控制两盏日光灯的亮或灭，下列电路图符合要求的是（）5. （2018·常州）小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示.关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（）A. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联6. 在如图所示的电路中，正确的说法是（）A. 闭合S1，断开S2，L1发光，L2不发光B. 闭合S1、S2，L1、L2都发光C. S1、S2都断开，L1、L2都不发光D. 闭合S2，断开S1，L1、L2都发光7. （2018·贵阳）如图所示，是一个未完成连接的实物电路.请用笔画线代替导线将电路连接完整.要求：L1与L2并联，开关S控制两盏灯，导线不能交叉.8. （2018·德州德城区校级期中）如图所示是理发用的电吹风机电路，其中电动机通电后可以送风，电热丝通电后可以发热.工作时，旋转选择开关，使其同时与触点接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点接触时，电吹风机送出来的是热风.若将开关同时与1、2接触，则电路是Ｗ.9. 如图所示，A、B两端接在电源上，当只闭合开关S1时，发光的灯泡有；当只闭合开关S2时，发光的灯泡有；当S1、S2都闭合时，发光的灯泡有Ｗ.（第9题）（第10题）10. 小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是（）A. 两只灯开始都亮，后来L1不亮B. 两只灯都亮C. 两只灯都不亮D. 两只灯开始都亮，后来L2不亮11. （2018·汕头潮南区一模）生活中为了方便，通常在房间门口装开关S1、床头装开关S2，让这两个开关能同时控制房间的吊灯，即门口开灯后可在床头关灯，或床头开灯后可在门口关灯.图中的电路能符合这一要求的是（）12. （2018·镇江）小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是（）13. 将下列元件符号连成符合要求的电路：L1与L2并联，S控制L1.14. （2018·烟台）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮.请在图中帮助他画出符合要求的电路图（导线不得交叉）.15. 现有一个电路盒，面板上有灯、铃各1只，3个开关S1、S2、S3.在不打开盒子的情况下，小明想探究盒内的电路结构.为此，他做了如下实验.根据实验情况，请你在矩形框内画出盒内电路的电路图.只闭合开关S1、S2S1、S3S2、S3S1、S2、S3用电器工作情况灯亮不亮不亮亮电铃不响响不响响16. 设计一个自动防盗报警电路.要求：晚间开关S闭合后，灯泡亮，当房门被打开时，细导线EF被扯断，灯泡亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件.二、电路连接的基本方式第1课时串联和并联1. 串联不发光2. D、C L1与L23. 开关并联一台电脑不工作，其他电脑不受影响4. S2S1、S3L1S2、S35. D6. D解析：只闭合S2或S3时，电路均处于断路状态，灯L和电动机中都没有电流通过，都不能工作，A、C选项都错误．只闭合S1、S2时，灯L中有电流通过，电动机中没有电流通过，电动机不工作，B选项错误．只闭合S1、S3时，灯L中没有电流通过，灯L不工作，电动机中有电流通过，电动机工作，D选项正确．7. 开关并光能解析：行人通过触摸按钮，使正对车辆的红灯亮起，则按钮相当于电路中的开关；由于红灯和绿灯可以独立工作，互不影响，所以红灯和绿灯是并联连接的；它们工作时，将电能转化为光能和内能．8. 并S1解析：由图可知，S1、S2闭合时，L与M并列连接，并且S1控制M，S2控制L，因此L与M的连接方式是并联．当冰箱里的温度升高到一定程度时，压缩机要工作，所以温控开关S1会自动闭合；当冰箱里的温度降低到一定程度时，压缩机停止工作，所以温控开关S1会自动断开，因此S1是温控开关．9. S1闭合、S2断开S1、S2都闭合解析：S1闭合、S2断开时，只有灭蚊网工作，灭蚊拍只起到灭蚊作用；S1和S2都闭合时，灯和灭蚊网同时工作，故灭蚊拍同时起到灭蚊和照明作用．10. C解析：由电路图可知：S1、S2均闭合时，L3被短路，L1、L2首首相连、尾尾相连，它们并联，故A错误，C正确．S1、S2均断开时，灯L1、L3首尾顺次连接，则灯L1、L3串联，故B、D错误．11. A12. 如图所示13. 如图所示14. 短路如图所示(答案不唯一)15. 如图所示解析：据题意可知：L1与L2并联，S1控制L2，S1与L2串联在一条支路中；S2控制L1，S2与L1串联在另一条支路中，电路连接如答案图所示．第2课时串、并联电路的应用1. 能不能2. (1)并(2)串3. A4. C5. A6. D7. 如图所示8. 2、33、4断路解析：当开关同时接触1、2两个触点时，电吹风机停止工作，电动机和电热丝都不工作，是断路；当开关同时接触2、3两个触点时，电动机处于通路状态，电热丝处于断路状态，故吹出冷风，也就是自然风．当开关同时接触3、4两个触点时，电热丝和电动机并联，都处于通路状态，故会吹出热风．9. L3L1L1、L2、L3解析：只闭合开关S1时，灯L1和L2被短路，只有灯L3发光；只闭合S2时，灯L2和L3被短路，只有灯L1发光；当S1、S2都闭合时，灯L1、L2、L3并联，三只灯泡均发光．10. A解析：只闭合S1，灯L1和L2串联，两灯均发光，再闭合S2，灯L1被短路，只有灯L2发光，灯L1不发光．11. C解析：A中两开关串联，只有当两开关同时闭合时吊灯才发光，故不符合题意；B中两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，故不符合题意；C中S1和S2为单刀双掷开关，S1向右掷时灯泡不发光，S1向左掷时灯泡发光；S2向右掷时灯泡发光，S2向左掷时灯泡不发光，任意一个开关都可以开灯、关灯，故符合题意；D中当两开关都向左时，会出现电源短路，不符合安全用电的原则，故D不符合题意．12. A解析：由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较暗．由图A知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗；由图B知，当开关S闭合时，此时L被短路，指示灯不会发光；由图C知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；由图D知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变．13. 如图所示15. 如图所示16. 如图所示。
