当前位置:文档之家› 听音室声学设计实例分析

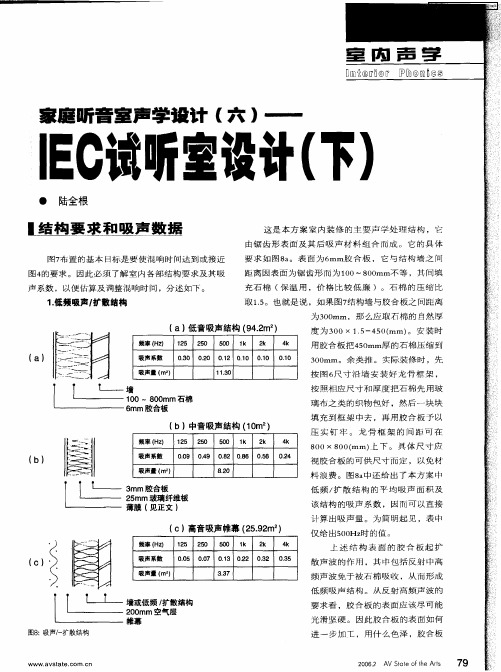

听音室声学设计实例分析

听音室声学设计实例分析
听音室声学设计实例分析

浅谈“混响室法测吸声系数”

浅谈“混响室法测吸声系数” 关键词: 混响室法吸声系数有效性误差扩散发展 摘要:材料的吸声系数是材料的各项声学性能参数中非常重要的一个,它对各种材料在生活和工业中的应用有着积极的指导意义。对材料吸声系数的测量通常采用标准的混响室方法,对应有相应的国际ISO标准和国家GBJ47-83标准。混响室方法要求材料被制成10到12平方米的标准试件。另外对应一些较小的材料还常采用驻波管方法测量其吸声系数。混响室法测吸声系数广泛应用于声学工程的设计计算,噪声控制工程的吸声降噪计算,材料吸声性能的等级评定它能测量声波无规入射时的平均吸声系数,这与实际工程中声波的入射方式较为接近,且不能用其它方法替代。 ABSTRACT Sound absorption coefficient of the material is the acoustic performance parameters of the material is very important, it has a variety of materials used in life and industry has a positive significance. Measurement of the absorption coefficient of the material commonly used standard method of reverberation chamber, which corresponds with the corresponding international ISO standards and national GBJ47-83 standard. Reverberation chamber method requires that the material is made from 10 to 12 square meters of standard test pieces. Also corresponding smaller standing wave tube material is also often used method to measure the absorption coefficient. Reverberation chamber method to measure the absorption coefficient is widely used in acoustic engineering design calculations, the sound absorption of noise control engineering calculations, material sound absorption performance grading can measure the average absorption coefficient at random incidence sound waves, which the actual incidence of acoustic engineering approach closer, and can not use other methods of alternative. 混响室法来源回顾 如果一个声源在封闭空间内连续稳定地辐射一定频谱的声波,它就能激发起 室内许多个不同的固有振动方式,声波按不同方式在许多方向来回反射地传播。 在先的声波逐渐衰减,在后的声波不断补充,达到动态平衡状态。这时,除紧靠 壁面处和邻近声源处外,室内声场有可能达到:1,各点的平均能量密度相等;2, 各点从各方向来的平均能量流相等;3,到达某点的各波数间的相位是无规的。 符合这三个条件的声场,即称为扩散声场或无规声场,有时也称为混响声场。能 满足这样条件的封闭空间就是混响室。 美国声学专家赛宾(Sabine)最初在教室里面进行了一系列的实验,建立了 著名的混响公式,即赛宾公式。并在1929 年提出了“混响室法测量吸声系数” 的论文,这就是混响室测量细声系数的开端。早期的混响室,不少是利用地下室, 储藏室等改装而成,主要用来测量建筑材料的吸声系数。但是在测量过程中人们 发现,同种材料在不同的混响室中测得的吸声系数相差很大。在50-60 年代,国 际标准协会组织了吸声材料的巡回测试,制订了在混响室中测量吸声系数的国际 规范,规定了测试样品的大小和混响室的体积范围,并要求混响室内安装扩散体 以改进室内的声场扩散。这样在实际应用中,符合规范要求的混响室,所得实验 数据的离散程度可以控制在一定范围内,并对不通的混响室,彼此可以相互比较;

剧院声学设计说明(供装修说明)资料讲解

电视的声学设计说明(供装饰招标用) 一.设计依据 1.XX院提供的XX广电城建筑平、剖面图纸 2.中华人民共和国行业标准“剧场建筑设计规范”JGJ 57—2000 3.中华人民共和国国家标准“剧场、电影院和多用途礼堂建筑声学设计规范”GB/T 50356—2005 4.Acoustics–measurement of the reverberation time of rooms with reference to other acoustical parameters (ISO 3382) 5.中华人民共和国国家标准“厅堂扩声系统设计规范” GB 50371—2006 6.“音乐厅和歌剧院”(白瑞纳克著) 二.功能及建筑概况 使用功能:以大型舞台剧、综艺演出、歌剧为主,兼顾音乐会和会议功能。

容座:观众厅容座为XX座,其中池座XX座(其中轮席椅4个),一层楼座XX座,二层楼座76座。 建筑概况:建筑平面呈马蹄形。 三.主要建声设计技术指标 1.中频满场混响时间: (设置可变混响装置,建议采用木格栅后藏可升降吸声帘幕) RT=1.4±0.1秒(大型舞台剧、综艺演出、歌剧演出时) RT=1.2±0.1秒(会议时) RT=1.6±0.1秒(音乐演出时,舞台设置音乐反射罩)混响时间频率特性如下: 中频基本平直,低频有一定提升(相对中频约提升20%),高频由于空气吸收,允许略有下降。 2.低频比重BR:在1.1~1.3之间 3.透明度C:在-1~3dB之间 4.清晰度D:在35% ~ 60%之间

5.重心时间t s:≤130ms 6. 侧向反射系数LF:在10% ~ 20%之间 7. 声场力度G:≥0dB 8. 初始时间延迟间隙t I:<25ms 9. 声场不均匀度ΔL P:≤±4dB 10.本底噪声:LA≤30dBA 或NR≤25曲线 四.观众厅的体形设计 1.确定观众厅的体积 为了使观众厅获得合适的混响时间,观众厅需要合适的体积。体积太小,有可能不加任何吸声材料,也难以达到需要的混响时间;体积太大,虽然通过增加较多的吸声材料,可以获得合适的混响时间,但厅内的声能密度会相应地减少。 同时由于观众和座椅具有较大的吸声量,所以每座容积是一个很重要的设计标准。对于本音乐剧剧场而言,每座容积宜控制在7~8m3/座。 本剧场的观众席座位数为XX座,故观众厅的体积宜控制在8680 ~9920m3。

演播室装修优秀设计

演播室装修设计方案 一、声学装修设计主要项目: 演播室,用于新闻及虚拟的录制及播出。建筑平面成长方形,建筑尺寸:9.6m(长)×7.2m(宽)×3.6(高)m。建筑面积:69m2。四周墙面采用吸声浮箱体结构布局。控制室采用隔断砖混结构,演播室采用木质防火隔音门。 二、声学装修设计主要内容: 1.提出演播室技术用房的主要声学技术指标,即最佳混响时间及混响频率特性及噪声评价曲线标准。 2.设计计算提出演播室技术用房内声学装修设计所需配置的总吸声量(吸声单位)。 3.提出声吸收及声扩散处理的设计配置方案,满足音质及装修的设计要求。 4.提出符合防火、装饰及声学要求的各类声学处理材料及其结构形式方案。 5.提出满足声学技术用房空气声及固体声隔绝的隔声设计要求及措施。 三、装修方案设计技术依据: 1. 中南财经政法大学网络教育学院演播室有关建筑平面图。 2.26-86广电总局标《有线广播录、播音室声学设计规范和技术用房技术要求》。 3.42-89广电总局标《广播电视中心技术用房容许噪声标准》。 4.33-88广电总局标《广播电视工程建筑设计防火标准》。 5. 26-86广电总局标《录音室的混响时间及频率特性》。 四、建声设计主要技术措施: 1.主要演播用房应有合理的平面位置,应尽量避免与噪声及振动的房间为邻。 2.尽可能使演播室有合适的平剖面体形及长宽高比例,避免在室内产生颤动回声及驻波等声缺陷问题。建声设计将结合装修作一定的调整,并采用一定的声扩散处理,为获得良好的音质创造必要条件。 3.根据演播室等技术用房的混响时间频率的特性及总吸声量的需要,并结合装修美观要求,在技术用房内墙面及天花将设计配置不同材料及形式的吸声结构,不同形式的声扩散体,使各技术用房达到预期的混响特性要求。 4.声学设计中对声吸收和声扩散处理的均采用分散和均匀配置的原则,既满足室内

家庭影院装修设计声学处理

家庭影院装修设计声学处理 随着现在生活品质的提高,家庭影院也成了品质生活一族中不可缺少的居室空间。打造一间专业的家庭影院影音视听室,需要彻底的融入音视频世界之中,并能满足视觉、听觉、触觉各方面的感官要求。 对于成功人士来说,家庭影院带来的不仅是一场场视听盛宴,这更是一种高格调的品质生活。一间优秀的家庭影院视听室,需要从整体环境到细节等各方面进行从多方面的考察、测算、设计,才可以帮助客户完成影院主题的设计并把想法概念化实施。 为了打造好每间家庭影院视听室,光影音响前期都会透过与客户不断沟通和测算,在整体环境上,无论是从椅子的样式的选择、座位的舒适度、房间布局布置、色调、座椅,或是投影幕的方向等一处处细节进行了整体设计,在充分考虑客户的主题概念、预算及房间内部情况之下,以最经济最合理的配置,实现了视听室观感、体验方面的完美效果。 私人家庭影院,在自己享受的同时也要考虑到不能打扰到左右上下的邻居,因此隔声与室内音质处理是私人影院视听室必不可少的一部分。而声学设计方面的完美处理,对于影音汇来讲也是手到擒来。下面影音汇就为大家分享一些基本的声学处理技巧要点: 一、噪声的控制 因为现有视听室的隔声问题主要来自对外的窗户以及进出的门和观察窗。所以,对于上述问题的隔声主要采用下面方法: 1.室内设备安装时做好隔声减振处理,在设备下设减振器和橡胶垫,所有悬挂风管的吊钩和天花层均做减振吊钩,管道接口采用软性连接;风机的送风端和回风端加消声器,所有风道弯头尽量做成吸声弯头。 2.将进出的门采用复合材料的国标隔声门。 3.利用吸声进行一定程度的降噪处理。 4.采用专业轻质隔音防火墙板。 5.观察窗采用国标隔声观察窗。 二、室内隔声处理 理想的视听室结构,应该是上下、前后、左右的墙壁均采用254mm(1英尺)以上厚度的混凝土建造,这样才能造成一个理想隔绝的无音环境。但是,现在生活中,99%的者都无法实现这一要求。如果说找一座坚实的墙来作为喇叭摆放的后墙反射声波,这就很容易实现了。 三、混响时间的控制

剧场建筑声学设计规范

剧场建筑声学设计规范 声学 一、剧场设计应包括建筑声学设计;建筑声学设计应参与建筑、装饰设计全过程。 二、扩声设计应与建筑声学设计密切配合;装饰设计应符合声学设计要求。 三、自然声演出的剧场,声学设计应以建筑声学为主。 观众厅体形设计 一、观众厅每座容积宜符合下列规定: 剧场类别容积指标(m3/座) 歌剧 4.5~7.0 戏曲、话剧 3.5~5.5 多用途(不包括电影) 3.5~5.5 设置扩声系统时,每座容积可适当提高。 二、观众厅体形设计,应符合下列规定: 1、观众厅体形设计,应使早期反射声声场分布均匀、混响声场扩散,避免声聚焦、回声等声学缺陷。电声设计应避免电声源的声聚焦、回声等声学缺陷。 声学装饰应防止共振缺陷。 2、楼座下挑台开口的高度与挑台深度比,宜大于或等于1:1.2,楼、池座后排净高应大于或等于2.8m。 三、观众厅声学设计应包括伸出式舞台空间。 四、剧场作音乐演出时,宜设置舞台声反射罩或声反射南。 观众厅混响设计 一、观众厅满场混响时间设定宜符合下列规定: 1、根据使用要求及不同体积,在500~1000HZ范围内宜符合下表规定: 使用条件观众厅混响时间设置 歌舞 1.3~1.6s 话剧 (2000~10000m3) 1.1~1.4s 戏曲 多用途、会议 2、混响时间频率特性,相对于500~1000HZ的比值宜符合下表规定: 使用条件 125Hz 250Hz 2000Hz 4000Hz 8000Hz 歌舞 1.00~1.35 1.00~1.15 0.90~1.00 0.80~1.00 0.70~1.00 话剧 1.00~1.20 1.00~1.10 戏曲 多用途、会议 上列混响时间及其频率特性,适用于600~1600座观众厅。 二、混响时间设计,采用125、250、500、1000、2000、4000、8000Hz等七个频率;设计与实测值的允许偏差,宜控制在10%以内。

演播室声学装修方案

演播室声学装修方案 一、工程概况及设计思路 1、工程概况 建筑面积:大演播室324 m2,小演播室112.32 m2 梁底标高:大演播室9m,小演播室6m 大演播室建筑长度:21.6m;宽度:15 m;呈长方体 小演播室建筑长度:14.4m;宽度:7.8 m;呈长方体 大演播室:总有效容积约:2916 m3,总有效表面积约:982.8m2 小演播室:总有效容积约:673.92 m3,总有效表面积约:378.72m2 结构类型:钢筋混凝土框架结构 设备安装情况:中央空调新风系统 消防电器其他设备:遵照原设计作专业改动 默认功能:内设控制室、录音室、男更衣室、女更衣室、化妆间、集大 型道具设备间等可根据具体需求考虑设计。 2、设计思路 本次建声方案设计是根据甲方要求,在根据图纸了解现场、把握演播厅的功能定位,结合行业的功能要求,做出的初次设计方案。此方案充分利用有限空间, 按照相关国家标准和规范设计。 设计方案按照甲方要求,以节目制作的功能。根据声学计算和建声设计指标的要求,对演播厅进行科学、完整的声学设计,以此来调控混响时间,避免音质缺陷,使演播厅获得高性价比的理想音质效果,并适应功能多样化的要求,从而提高录播效率。 二、设计依据 1、标准规范及其他依据 建筑声学设计及测量规范 JGJ/T131-2000 有线广播录音播音室设计规范和技术用房技术要求GYJ26-86 建筑设计规范 JGJ31-2003

建筑内部装修设计防火规范 GB 50222-95 城市区域环境噪声标准 GB3096 舞台和影视用吊杆装置专业标准规范 ZBJ80011-88 电视演播室灯光系统设计规范 GYJ45-92 甲方提供的建筑施工图纸(电子文档) 2、建声设计指标选择 (1)大演播室 本演播室是按照中型文艺节目演播室指标进行设计。设置了独立的声闸及隔音结构,能够形成单独的空间,独自使用。防止声染色、混响时间过长、低频音过浊而单独设计的特殊体量。 满场的全频混响时间设计标准值T60选择如下: 环境噪声指标为: (2)小演播室 本演播室是按照小型文艺节目演播室指标进行设计。所以对声环境的要求是:有足够语言清晰度、可懂度,有一定的丰满度。因此厅内采取短混响时间,有一定的早期反射声,声场分布要均匀,没有建筑声学缺陷。 通过增加吸声量,增加空间吸声体的手段,实现短混响时间的要求。满场的全频混响时间设计标准值T60选择如下: 环境噪声指标为:

演播室设计说明

演播室设计说明 灯光设计说明 我方通过建厂至今上千项工程和客户要求,以及长期工程中总结了十分丰富的灯光理论和实践安装布光经验。 照明从思路上可分为基础照明(底光为冷光灯、天幕灯),重点照明(聚光灯),和装饰照明(冷光灯、红头灯、散光灯)。底光和装饰照明对环境全面覆盖,照明有适当的比例,一般稍暗。 重点照明是针对人物重点部位,例如肩部和头部进行深度刻画,当然也包括物品的重点部位,一般比基础照明亮度高2-3倍,装饰照明对环境进行装饰,增加空间层次的照明,一般小型演播室大概采用以上几种方法。 1、电视灯光对灯具的要求:一些经验告诉没我们,开始用灯光照射人物时,过多阴影及造成的反差会影响画面质量,灯光反差太大使人物面部耳鼻等容易显现,出像效果不好看,必须采取措施减弱影子,柔化光线,布景也需要控制阴影,所有的影子必须从黑色转换到灰色或更浅色直至消除。另外布景所有的暗区边角也必须注意,因为黑色的地方会变成讯噪,影响电视图像质量,因为影视照明以一般的普通照明为主要的,其次再考虑轮廓光的布置,顾使光线非常柔和,且无光斑边界的灯具才适合演播室的照明。 根据以上的总结经验,结合演播室的实际结构,采取冷光源外加热光源的设计方案是可取的,使光源柔和均匀,又有聚光灯加重照度刻画人物轮

廓有立体感,照出人物能达到满意效果。 2、吊杆的布置:演播室按照各种节目设计,恒力铰链吊杆是按每灯一杆设计,其功能主要是起到伸缩作用,可高可低,任意调整。有弹簧控制有恒力作用,可停在任意高度,方便照明,调整角度方便灯光师使用。 3、铝轨布置和使用:铝轨是在焦作专业轨厂定制的专业影视灯光吊杆桁架,工字型80MM高×60MM宽,结实耐用,由固定轨用固轨支架安装在天棚上,固定轨上安装万向头,万向头下安装活动轨,利用万向头活动轨在规定轨上滑动行走。左右各一条固定轨,就像火车在轨道上行走,可以停在任意位置,方便实用。 4、布线要求:在此工种中,我方设计了2×10MM2阻燃电缆线,可以容纳1.5KW电流,为一灯一线设计,安装在薄铁桥架中,装线时按照广电总局标准排放宽松,保证通风,保证安全防火,遇到行走部位,必须留足放松线量,以备灵活使用。 5、调光台使用:本工程调光台为杭州产TGL6+6。通过可控硅来调节电流,可以使灯具照度从低升到高,也可以从高升到低。6路用于调光6路,可以用380V电源,也可用220V电源,质量较好,方便使用,完成胜任本工程。 6、布光说明:本工程为小型演播室,布光为冷热结合,万向活动,可以使灯停在铝轨范围内任何角度。有聚光灯、冷光灯、天幕灯三种。通过灯光师全方位调光,完全可以使电视演播室人物达到满意效果。 7、技术标准:

小型听音室的声学设计

音响技术AVtechnology专业音响 从经济角度和可行性实用角度来看,为欣赏高保真音乐及影视节目,采用专业的建筑声学技术设计和建造昂贵的听音环境是不可行的。因此,小型听音室的声学设计应采用能达到一定的建筑声学指标、一定的视听环境要求,满足人们生理和心理的一定要求而造价不高的声学设计方法。 1 小型听音室的音质要求 小型听音室的音质是由声源的音色结构、电声系统的质量、室内的声学条件、聆听者的音乐修养及心理因素等相互作用的结果。根据环绕立体声或立体声音响效果,小型听音室的用途主要有3种:一是以欣赏音乐为主的小型音乐厅,可采用3/2方式的A环绕立体声系统,要求混响时间稍长;二是以看DVD 影碟或电影录像为主的小型影院,可采用5.1方式的AV环绕立体声系统,要求混响时间稍短,以保证电影的对白清晰;三是以看戏剧、杂技、球类比赛等为主的室内小运动场,可采用Cinema DSP环绕立体声系统,要求混响时间在0.35~0.5 s,根据需要还可采用人工混响技术提供各类不同的声环境感和空间感。 2 小型听音室的环境设计 小型听音室的环境设计可采用下述步骤。首先,选择合理的房间和位置,最好远离交通干道或繁华街道。其次,合理设计房间的容积、形状及长、宽、高的比例,最好满足黄金分割率,即房间的长、宽、高比例为1.618∶1∶0.618。良好的小型听音室容积建议设计在90~120m3,较大的容积可获得更好的音质。小型听音室允许混响时间为0.35~0.5s,要求在125~4000Hz频率范围内具有平直的或者低频平直、高频稍长的混响时间频率特性,并且不得有低频嗡嗡声、高频咝咝声或颤动回声等缺陷,使混响时间测量值和选取值的允许偏差在±0.05s范围内。然后按照要求的混响时间计算出所需的吸声量,根据吸声量决定吸声材料的选取、规定他们的布置和安装方法,并兼顾美学效果进行室内装修,以达到声学设计的要求。 许多典型房间的室内平均混响时间的实测结果总是偏长。用125Hz的音频信号频率实测,40m2的客厅平均混响时间约为0.67s;15m2的卧室平均混响时间约为0.53s。虽然放置软椅、沙发等家具能减小一点混响时间,但仍不能满足设计要求。并且室内噪声级较高,楼板隔振也不好,因此直接用作听音室,其音质不会太令人满意,有必要进行改建或装修,以改善其音质。 3 小型听音室的混响时间 通常听音室在保证语言清晰的条件下,要求声音圆润、丰满。为满足混响时间的要求,房间需进行声学处理,即在不同位置铺设不同类型的吸声材料或吸声结构。声学处理的材料应就地取材,室内吸声结构的分布要兼顾声学和建筑的要求。听音室的容积大一些有利于声学设计,有利于减弱低频共振的不良影响。如音质要求较高的听音室容积取160m3,中频混响时间为0.4±0.05s,室内噪声级要求35~40dBA。这时在听音室内听音效果较好的下限频率约为100Hz。若房间的长度(L)、宽度(W)、高度(H)的比 小型听音室的声学设计 [摘 要] 小型听音室的声学设计应采用能达到一定的指标和要求并能满足人们需求而造价不高 的声学设计方法。文中从小型听音室的音质要求、环境设计、混响时间、低频混响时 间和音质设计,以及听音室的声学处理几方面作介绍。 [关键词] 小型听音室 音质 混响时间 声学处理 钱巧芳 陈金坤

报告厅的声学设计

报告厅的声学设计 一、报告厅的声学设计的特点: 报告厅声学设计的特点是由会议本身的规模、使用范围和要求所决定的。其特点有如下几方面: 1.报告厅规模(容积和容量)的差异比所有会堂都大。小至十几人,能容纳100m3左右;大的可容纳万名听众,容积为100000m3用乃至更大规模的报告厅,差距达千倍。因而相应的混响时间差别也很大,必须根据容积确定混凝土响时间值,通常在0.5-1.8s范围内; 2.报告厅的等级、用途和标准的差异很大,如有本部门或本系统的报告厅,也有供国际会议使用的各类报告厅、室。由于等级、用途和标准不同,所用扔设备、内装修和声学处理,显然也有较大的差别。 3.由于报告厅均采用强吸声、短混响的声学处理方式,因此,体形在声学上作用不大,选择比较自由。 4.报告厅根据容量和用途可采用扩声系统,也可用自然声,这在建筑设计和声学处理上也将区别对待。 由于报告厅以上的特点,相应地在声学设计上引出有别于其它会堂的特点。 二、报告厅最佳混响时间的选择 根据语言清晰度的要求和扩声系统设计的需要,应尽可能采用短混响。但在大容积的报告厅内选用短混响,特别是控制低频混响,就会增加投资,同时也难以实施。因此,确定既能满足语言的良好听闻,又能节约投资的合理的最佳的混响时间值,应根据容积大小而定。 有关报告厅的最佳混响时间,很多文献内有介绍,但有较大的出入,特别在大容积报告厅内,国内外提出的推荐值,差距较大。对此,我们通过对国内42个大小报告厅(或以会议为主的会堂)的声学调查,进行统计分析,提出了随容积变化的混响时间建议值。 建议值允许有±0.1s的变动范围.此外,当容积小于30m3时,不必低于0.4s,当容积大于40000m3时,不应大于1.9s。根据调查,当大容积报告厅,混响大于1.9s时,语言清晰度都较差.必须通过分散式扩声系统,即每个座位的椅背上配置小功率扬声器,满足其听闻效果,这时还须设置声延迟系统.这无论在增加投

浅谈剧院观众厅设计资料

浅谈剧院观众厅设计 观演建筑按其声学特性可分为两大类:音乐类与语言类,无论是哪一类设计,观众厅均为其核心空间。观众厅的空间形态决定了一座观演建筑的定位及质量,观演建筑建设领导品牌——赛宾(中国)对其空间形态设计作一些探讨和总结。 一、观众厅的空间模式 浅谈剧院观众厅设计。观众厅的空间模式,亦即观众厅的体形设计,对大厅的声音质量起着重要作用,是观众厅设计的基础环节。观众厅发展至今有多种模式,最早的观众厅形式是矩形;传统歌剧院以马蹄形或接近马蹄形的U形平面为主,也有少量扇形平面;现代剧院,尤其是20世纪中叶以后,产生了较多新的平面形式,主要包括了椭圆形、钟形、多边形和不规则形等。 1.马蹄形平面 这种经典的平面对于大容量歌剧院是比较合适的。它的内部空间围合,增加了演出的气氛,同时观众视距短,视觉质量较高;明显的缺陷是台口两侧观众的视觉效果差。马蹄形的改进型平面则通过将台口两侧做成斜面,不设观众席,增强了中前区观众席的侧向早期反射声。美国的肯尼迪演艺中心及建设中的国家大剧院、温州大剧院均采用此种方式。 2.扇形平面 扇形平面最大的优点是观众席充分利用了舞台120°的展开角范围,以达到较大的观众容量。当扇形角度比较小时,会使大量座席远离舞台,后排视距较远,直达声弱,且池座大部分座席几乎得不到来自侧墙的早期反射声。因而,这种平面较适合于可用电声补充的会议中心观众厅,作为剧院使用则较少。 3.多边形平面 多边形平面一般在侧墙设多层包厢或逐层向台口伸展的跌落包厢,加之其侧墙的倾斜增加了侧向早期反射声,不仅视觉、声学效果好,同时观众包厢与楼池座一起形成对舞台的围合效果,提高了观演的亲切感。悉尼歌剧院是这方面的典型例子。我们完成的温州会议中心、东莞大剧院也采用了这种平面方式。 4.不规则形平面 不规则形平面较适合音乐厅、会议中心,在歌剧院中采用较少。东莞大剧院观众厅在主体为多边形平面的基础上,后部根据平面条件层层后退,形成不规则形空间,增加了空间的趣味性。在国内剧院设计中,这是第一例采用不规则形平面的案例。 5.钟形平面 钟形平面的结构简单,台口两侧的斜墙面为观众厅提供了早期反射声,有较好的声学和视觉效果。法国巴士底歌剧院、上海大剧院即是这方面的典型例子。 二、观众厅设计的技术特征 浅谈剧院观众厅设计。随着各种技术的成熟、材料的完善及现代计算机智能控制的引入,观众厅设计日趋成熟,并表现出如下几方面的特征: (1)现代剧院更注重自然声演出的效果。从自然声的实效出发,一般座位数控制在1800座以下,而不再追求过大的容量。这也是综合建筑声学、视觉效果各方面平衡的结果。 (2)计算机智能化设计控制引入剧院设计。通过计算机三维模型,可以模拟实际剧院的声场分布、视觉情况,大大提高了设计效率。 (3)灯具及调光设备的突破性进展。长距离、高亮度的射灯和可控硅调光技术的发展,满足了多道面光及远距离追光的要求。同时,灯具的使用寿命和安全性有了保证。 (4)计算机控制下的舞台机械设备已趋于成熟和完善,基本上可以满足多种演出的特殊需求。国内新建剧院大多采用欧洲经典的品字形舞台,舞台面可以平移、升降、旋转、倾斜,适应多功能需要。 (5)现代结构计算水平的提高,产生了许多新颖的建筑造型及布局。两个观众厅空间可以上下重迭设置,并将两部分结构截然分开,以切断声桥的联系,保证了声学效果。 (6)舒适性设计被日益重视,更强调以人为本的设计理念。 三、观众厅的视线设计 剧院观众厅设计的关键在于视觉质量。 东莞大剧院歌剧院观众厅人数为1605座,为了有热烈的演出气氛,便于观众参与到演出中来,设计中采用了大面宽小进深平面,两侧另设计了三层侧包厢。用这种布置方法,观众从三面包围舞台,演员与观众融为一体,缩短了视距,营造出良好的空间效果。但是,大面宽亦造成两侧观众的视角较小,侧包厢里视线遮挡严重的负面影响。另外,观众厅的耳光室突出的后边墙亦对侧包厢观众席形成严重的遮挡。 在初步设计开始的阶段,我们就视线的硬遮挡、视角以及耳光室设计问题进行了反复论证,并请清华大学建筑设计院作了专门的视线分析报告。根据视线分析结果,我们发现问题的焦点在台口两侧的“金三角”地区。首先,我们以保证视线质量为出发点,界定了以观众能看到舞台面表演区的80%为视角限制的最低条件。以16m边界的台口为界,与80%表演区一起限定了侧边座位的范围,从而保证了座位视线

演播室室内声学装修设计内容和技巧

演播室室内声学装修设计内容和技巧 随着经济的发展与技术的进步,人们对所接受事物的各个方面质量要求越来越高,特别是现下发展比较迅速的广电媒体,不仅要求其带给人们真实的视觉冲击力,而且要求有比较标准的语言相匹配。这就要求各类演播室做好声学装修设计,以便保证良好的语言清晰度。 利用一些声学设计特点和先进的技术,使演播室室内的声学装修更加完美,保证演播功能的有效实施。 一、演播室室内声学装修设计的内容 近年来,随着数字技术的发展,广电媒体的制作系统开始趋向于小型化、集成化、多元化方向发展。这类演播室投资少、周期短、专业化程度高。深受广大媒体、教育机构以及商业演出等的欢迎。演播室在设计时最重要的注意因素就是声学设计,室内各种设计以及材料的使用都应该在声学设计的基础上进行装修,使演播室的功能与形式完美统一。找准演播室室内声学装修设计的主要内容,按照装修内容,分清主次,然后根据技术要点一一装修。它的装修内容主要包括:门、窗、墙面、顶棚、地面以及灯光、材料和其他的设施设备等。 二、演播室声学装修设计依据和标准 演播室对声学装修设计的要求比较高,演播室的工作人员直接操作设备,不可避免的会有一些噪音存在,再加上导控室的节目录制,可能会产生很多的混音,在设计时应该根据相关的标准,避免这些问题的出现。演播室声学装修设计可以依据以下几个方面作为参考,以便提升演播效果。 演播室的门窗标准:符合gyj2686隔声门窗的设计和技术要求; 混响时间标准:gyj2686有线广播录音播音室声学设计规范和技术用房相关要求; 控制标准:符合gyj4289广播电视中心技术用房噪声标准要求; 防火标准:符合gy50672003广播电视建筑设计防火规范; 建筑设计图、建筑材料要符合建设单位提供的技术与材料要求等。 三、演播室声学设计控制要点 (一)顶棚 顶棚的设计要注意吸声效果的实施,在装修时注意隔声、吸声材料的运用,另外还要注意室内灯光架、灯光固定件的防震处理。使演播室的顶棚技能和好的吸收室内的杂音,又能隔绝室外的杂音,保证演播质量。 (二)墙体墙面设计 演播室的墙体墙面设计是声学装修的一个重要组成部分,再设计装修时墙体要使用具有良好吸音作用的材料,比如加气混凝土或者在双墙中间填堵吸声棉,提高吸音效果;墙体的厚度与结构要根据具体的用房环境来决定;另外墙体的材料要选择使用清洁、卫生、环保、美观而且即防火又耐用的材料。 (三)门窗设计要点 演播室的门窗也应该具有一定的隔音作用,门的隔声量主要取决于它的质量、刚性以及气密性,所以门的材质一般选用质量较大的材料,因为质量大的材料隔音量也比较大。大师这种门比较笨重,现在播音室门的设计一般采用轻质材料制作,在三层13mm厚的木板中夹两层11mm厚的玻璃棉,两面再各加一层五合板和一层榉木饰面板,门框及门的边缘敷上毛毡对门缝进行密封,也能起到很好的隔音效果。播音室的窗可以设计也可以不设计,如果设计,主要考虑玻璃的材质,一般会选用较厚的玻璃,能提高隔音效果。 (四)地面的设计 播音室室内地面的设计除了要有一定的吸声作用外,还要考虑美观、清洁等方面的因素。一般采用干式浮筑地面、木地板或者铺吸声地毯等,有利于降低室内的频混响时间。 (五)其它设施设备设计

剧院声学设计

剧院声学设计 1.建声设计目标 2.建声设计依据 3.体型设计 对于演出的歌剧院来说,体形设计至关重要,它要解决响度(音量)、声场分布、声扩散、早期反射声的分布和消除音质缺陷等问题。 剧院平面、剖面图分别如图一、图二所示。 图一:观众厅池座平面图 图二:观众厅剖面图 剧院的室内设计阶段,我方会和装修方积极协调解决声学装修工作的问题,提出合理化建议和提供声学方面的数据。 为对声学设计进行验证,对剧院观众厅进行了计算机模型进行室内音质预测。 计算机模拟通过建立三维模型,通过计算机模拟软件对大剧院观众厅的室内音质进行模拟分析。 EASE模拟计算分析:

3.1 观众厅声学设计和室内各界面材料控制 根据剧院观众厅的混响时间要求,在声学设计初期,根据室内装修中使用材料和构造的声学特性进行分析,选择合适的数据进行混响时间计算。 观众厅两侧墙面采用15mm厚木饰面高密度板,为减小材料的低频吸声特性,建议安装过程中,增加龙骨密度,以增强板材的刚度。在台口两侧部分采用18mm 厚高密度板,表面安装50mmX100mm木饰面条。该做法有两个用途,一是起到装饰美观的效果,二是增加板材的刚度,减小低频吸收。 观众厅吊顶设计 该观众厅的吊顶造型设计兼顾剧院的其他功能(如音箱桥、面光桥等)和声学要求。暂定为折线型吊顶。通过调整吊顶的倾角,达到前部吊顶为池座中前部观众席提供有益的早期反射声;中后部吊顶增强后部观众席声级。控制吊顶标高,防止出现长延时反射声;将近次反射声相对于直达声的初始时间间隙控制在 35ms以内。为了避免低频被吊顶吸收,观众厅的吊顶可采用了35mm厚GRG增强型反声板。 3.2台口侧墙设计 台口侧墙采用大号角形,可以将演员声反射并导向观众席,让池座中前区观众席得到较多的早期反射声;另外利于耳光、扬声器的布置。由于受座椅布置影响,只能将一层位置台口处理成直角形(但还是建议减少前排边座椅,实现扩声需求)。 3.3后墙设计 观众厅后墙使用弧形扩散吸声构造,一是控制厅内混响时间,二是防止舞台发出的声音从观众厅后墙反射回前排观众席和舞台,形成回声或扩声系统的反馈啸叫。该剧院的后墙为控制室,若有太强的回声,容易引起音质缺陷。厅堂后墙

600m2演播厅声学装修工程施工方案

基本情况 1.1 湖南教育电视台演播厅土建完成后的室内空间尺寸为高 19.45米,宽 20.2米, 深 29.2 米。 1.2演播厅为框架结构,墙体为双层 240mm 厚中空300mm 砖混结构隔音墙。 1.3演播厅顶部屋顶为网架结构,屋面为双面彩板夹10cm 离心玻璃屋面瓦,未作 隔声处理。 1.4 演播厅内北墙开有 2张供观众出入的 1.5m 、 2.4m 双开门,西墙有 2 张供演员 出入的 1.5、2.4 米双开门, 4 张门都有声闸。南墙有 1 张 1.5、2.1m 双开门用于搬运道 具及摄像机电 缆安装时进出。 1.5 演播厅内北墙离地面 5m 处为控制室的观察窗,观察窗尺寸: 1.6 室内 15.5-19.4米高处为空调层,空调层安装空调管道,并设有宽频 消音器。 空调主机及风柜、水泵、闸门安装于同楼办公楼屋面,主机、管道等已作隔震处理(此 项由空调设备安装部门承担) 。 1.7 13.5-15.5 米高处为灯光设备层。在灯光设备层底部( 13.4 米位置)已制作一 吸音 层。吸音层做法: 上下为 4mm 钢板网, 中填 80mm 厚离心玻璃丝棉外包玻璃丝布, 离心玻璃丝棉容重 28kg/m3。 8.4米处为一宽度为1000cm 厚10cm 的钢筋水泥走道。 录音控制室室内空间尺寸为:高 4200mm ,宽4800mm,长6600mm 。 声闸共 3 个。具体尺寸见演播厅平面图及剖面图。 2 本演播厅声学上的有利条件 工程名称: 工程地点: 承包范围: 三、600m2演播厅声学装修工程概况 XX 教育电视台 600m2 演播厅及附属技术用房声学装饰工程 XXX 市雨花亭新建西路 13 号 湖南教育电视台演播大厅 600m2 演播厅及附属技术用房声学装饰工 四、600m2演播厅声学装修方案 1.9 地面为水磨石。 1.10 观众区域约 312 张软质座位。 3、 1.6m 。 1.8 1.11 1.12

家用声学处理大全

音响器材重播声音的好坏,与聆听环境的建筑声学特性有着非常密切的关系,要使音响系统发挥最高性能,必须对听音房间作一定的声学处理。 对于听音房间的建筑声学特性,有四个方面需予考虑,一是混响时间,二是混响衰减的扩散特性,三是房间的频率特性,四是环境噪声级。 听音房间的建筑声学特性各不相同,不同物体对声音的反射和吸收也各不相同,所以为改善听音环境而进行声学处理,改善声学缺陷的工作就显得十分复杂。只要可能,最好避免房间任何两面的尺寸相等,或一面恰好是另一面的两倍,也就是正方形或长宽比是两倍的房间,因为这种比例的房间会产生驻波、低频声共振,造成声染色。 房间内从墙壁、天花板、地板、家具和人身反复反射所形成的声音持续存在、逐渐衰减的现象,称为混响(rever beration,也称交混回响)。它和回声(echo)不同,回声不是一种平滑的衰减而是声音的突然返回。对于室内声学的最重要指标,首先是混响时间,它是声能衰减下跌到原有强度的百万分之一(60dB)所需的时间,对于一个已确定的房间,混响时间主要取决于吸声处理。对于Hi–Fi听音房间的混响时间,可取~秒。混响时间适度可使乐音丰满,语音饱满,混响时间较长声音较活泼丰润,但太长时声音容易含混不清,语音清晰度下降,乐音缺乏力度和节奏感,混响时间太短则声音较干硬,缺少生气,没有混响的声音(如室外)常有呆板感。 房间的扩散特性好,则声音的衰减平滑,室内各处声音感觉均匀。任何凸面都有扩散声波的能力,包括斜面、曲面以及凸弧面,当需要扩散声波频率受制凸面大小时,可采用扩散板进行处理。 当由于某种原因造成声音中的某一频率得到过份加强或减弱时,就将破坏房间内声音的均匀性,这种现象我们称之为声染色(sound coloration)。例如,驻波能改变声音原有的特性,在某些频段出现峰值,改善的方法是室内物品摆放避免对称。 大空间的听音室不仅对低频延伸有帮助,还可使声音感觉更轻松,更具活生感。我国一般用作听音房间的居室面积约为14m2,高左右,容积约为40m3.在这种房间里,只要声学处理得当,应该是能有较好听音效果的。由于100Hz以下声音的波长大于,与房间的尺寸处在同一数量级,所以在其空间只能产生几个

家庭影院声学设计

随着家庭影院和专业视听室的兴起,对环境建筑声学技术与自然空间装饰视觉效果完美的结合提出了更高的要求!为此,上海元音影音规划中心针对家庭影院和中小型视听室的特点,推出了从声学测量、声学设计、直至施工、验收的视听室一体化服务。音响器材播放声音的好坏,与聆听环境的建筑声学特性有着非常密切的关系,要使音响系统发挥最高性能,必须对听音房间作一定的声学处理。 根据THX标准,视听室应达到: ?对白清晰度和准确度 ?精确的声音定位 ?平滑的声像移动 ?极具空间感的环绕声场 ?平衡的音色 ?快速紧凑的低频表现 ?宽广的动态范围 ?每个位置都是皇帝位 为了达到以上声学设计要求,需要针对以下方面的设计有4个方面需予考虑: a.混响时间 b.扩散特性 c.房间的频率特性及各种声音缺陷 d.环境噪声声级 如果声学设计处理不当或不处理会出现以下几种情况: a.混响时间过短,声音发干,枯燥无味,不亲切自然;混响时间过长,会使声音含混不清,反射声掩盖直 达声的传播,声音定位混乱,吵耳,听闻不清晰,如果将音量放大,同时也会加强了反射声的能量,更让人觉得吵闹,严重影响听感; b.室内声场不均匀,各频段声音失衡,声音不圆润;不动听;不饱满;不温暖。环绕声场不能产生很好的 包围感。 C.室内有严重的驻波、谐振、颤动回声等声缺陷,这些缺陷严重影响听感,严重时视听室无法正常使用。 d.背景噪声影响安静的视听室环境,影响视听感受。或者音响设备声音影响他人生活。

关于声学设计中声波的吸收 元音影音视听通过对房间的体量结构分析计算,针对高频2KHz~20KHz,中频500Hz~2KHz,低频20Hz ~ 500Hz进行组合吸收,根据各材料的吸声系数曲线把各个频段的吸声材料合理得布置到墙体地面和顶部结构上,使视听室混响时间达到最佳数值,并使其综合曲线结构区域平直,使各个频段吸声量均衡。 关于声学设计中声音的扩散 房间的扩散特性好,则声音的衰减平滑,室内各处声音感觉均匀。扩散可以使室内声场均匀,听感柔美而不失真,声音细节更加清晰真实。元音影音视听结合实际使用效果研发了QRD扩散结构、MLS扩散结构、几何扩散结构、扩散灯具、扩散柱体等大量优秀的扩散产品,并根据影音室的具体情况进行布置安排,以达到最佳的扩散效果。

教室声学音质设计一例

教室声学音质设计一例 燕翔徐学军侯冰洋汤静波 ( 清华大学建筑学院建筑物理实验室,北京,100084 ) 摘要:清华大学建筑馆北114教室听课效果不良,于2002年进行了装修改造。改造过程中,教师指导学生对教室声学问题进行了细致深入的研究,提出科学的设计方案,装修后的教室声学效果非常理想。本文介绍了改造的声学研究过程和得出的一些结论,文中包括国内外教室声学设计的调研、教室声学设计的考虑、北114教室存在的音质问题的分析和实际测量、提出多种音质改造的设计方案、使用缩尺比例模型和计算机模拟两种方法对设计方案的分析测量和评价、可听化音质模拟的听众主观评价和最终设计方案的确定、改造后的音质测量结果和音质效果调查等等。 关键词:教室声学,音质,可听化模拟,计算机音质模拟,比例模型音质模拟 清华大学建筑馆北114教室是建筑学院的专业教室,可容纳100名学生。教室长14.4m,宽7.0m,净高4.0m,体形瘦长。使用中学生的评价很差,主要是听不清老师的讲课。学院决定对114教室进行装修,同时解决音质问题,设计方案由建筑物理实验室完成。在实验室,教师指导学生对教室音质进行了研究,以求获得最佳设计方案。研究分为以下步骤: 1 教室音质设计文献调研 “为学校创造安静的环境,保证教室和其它教学用房具有良好的听闻条件,是学校建筑设计中最基本的要求之一。……噪声的长期作用不仅会直接影响到教学质量,同时,在一定程度上还影响到学生(特别是儿童)的健康和正常的发育。……教室内合适的混响时间,均匀的声场分布也是确保教室良好听闻的重要条件。”——《实用建筑声学》 “在一般小型教室,主要是防止混响时间过长,特别是在听众没有坐满时。大型教室或讲堂还要适当设置反射表面,以充分利用第一次反射声,保证室内有足够的声压级。为了使室内有足够的声压级和短的混响时间(小型教室在0.6s以内,500人的教室不超过1s),教室、讲堂的每座容积不超过(3~3.5)m3。”——《建筑声环境》。 “小型教室混响时间最好应在:0.4~0.6s之间,最多不能超过1s。如果设计适当,500座位以内的教室或讲堂可以不用电声系统。考虑到墙壁之间的共振,吸声材料一定不要集中放在天花和地面,而要分散开。这样声场也会均匀。学生区增加吸声量,可有效的减少学生本身的噪音,对学生之间的交流有利,但对于讲课并无太大作用。天花的中间区域必须由反射声音的材料构成,以加强1次直达声。老师头上的天花应当倾斜,以加强1次反射声。” ——以上摘自《Classroom Acoustics》通过文献调研可知:

剧场、电影院和多用途厅堂建筑声学设计规范)

费钱、费工的事,这种情况应尽量避免。 标准把噪声控制作为专门的章节进行了规范,关于噪声控制是剧场建声设计的重点和难点。 根据实际的测试结果,剧场的静态噪声往往达不到NR30曲线的要求。究其原因主要是: 1、剧场的xx的隔声量不达标。 2、空调盘管风机噪声过高。 3、消防机械排烟风道未做隔声降噪处理。 4、规划布局不合理,离主要街道过近,未利用走道等过渡降噪。 这些是老问题了,但国内的大量多功能剧场就是很难达标,这应该引起设计者、业主等的共同重视。 当然,建声设计离不开工艺设计,工艺设计的达标合理与否也可以影响到剧场的声学环境,作为声学专家,应该熟读标准,多跟装修设计其他工种的设计人员多沟通,选取最合理的方式,满足设计规范的要求。 剧场的建声设计中,舞台的声学处理往往被忽略,结果舞台上的混响时间太长,大大超过观众厅而影响到观众席的听音效果。舞台上的布景等装置并非固定,设计者就要对舞台空间及固定装置(如大幕、侧幕、天幕、等)作一估计,根据选取的材质,确保不要比观众厅的混响时间更长,标准中只提供舞台中频混响时间是因为低频部分较难达到,而高频部分往往影响不大。关于乐池的声学设计主要为乐队人员提供良好听闻条件作考虑,不要有强反射声存在即可。这里还要注意的是有关音箱的摆位,看似是电声系统的问题,其实与建声设计的声场分布有密切的关系。主要是音箱的位置、投射角度、音箱外的装修网罩等,都要与电声系统技术人员沟通才能合理解决,获得满意的声场分布效果,这也是目前建声设计中的普遍未予重视的方面。 GB/T50356H2005的提出,为剧场建筑声学设计提出了明确可行的依据,问题 是如何逐条的加以落实,这是对声学设计者理论、实际、沟通能力的考验。
