选择中频电炉变压器的经验

正确选用中频电炉开关的技巧
中频电炉开关一般是用于感应炉两炉体换接之用。

其主要特点是可以通过比较高的电流，双极双投，以及手电双动的两种操作模式。

由于不同频率，不同额定电流的中频电炉开关适合不同的中频电炉，因此在选择正确的中频电炉开关去适合需要开启的中频电炉就变得异常重要了。

笔者通过采访海顺中频电炉的高级工程师王工了解到，目前市面上主要流行的中频电炉炉型主要如表1所示：

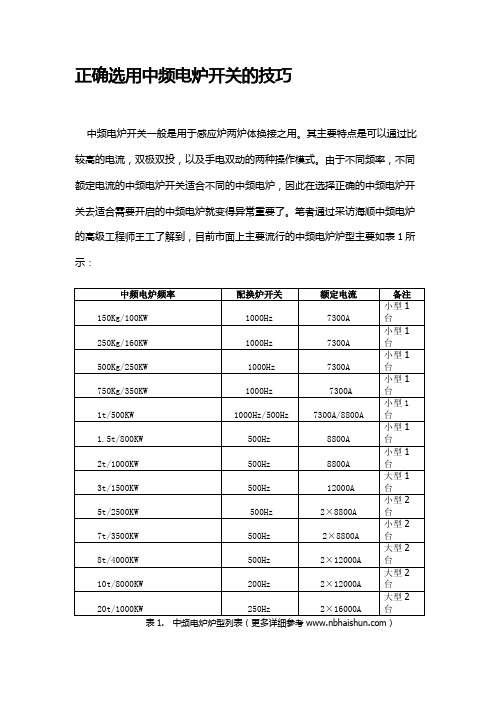

表1. 中频电炉炉型列表（更多详细参考）
中频电炉开关的选择技巧：
王工在访谈中提到这些技巧，在中频电炉选用开关的时候一定要先断开并联的电容器，因为开关静和动的触头间的电弧可能会在操作过程中产生电压，不
但要把开关的容积选择的适当而且还要把并联的电容器组选择到适合中频电炉。

王工强调在使用中频电炉开关的时候一定要做好定期的养护工作，要对冷却系统做定期的维护，要对中频电炉开关中的抽水电机和液压站电机定期的保养。

要时常的清洁中频电炉开关中的液压油，保障机器可以正常的供应水和油。

还
要定期对中频电炉开关规定的电压和电流进行定期的检验。

这样定期的检查可
以很好的保护电路，避免电路出现失灵的情况，定期对中频电炉开关进行正确
的维护是延长中频电炉和能安全使用的重要前提。

（图1为某型号中频电炉开关）
图1.中频电炉开关
在中频电炉调整功率的时候，一定要把中频电炉开关调节按钮放到最高的位置，但是其他的设备就应该调到最小的位置，要是不在最小的位置，就会造成因为电流过大的冲击力使电路跳闸的现象。

王工最后告诉笔者，中频电炉开关在中频电炉使用过程中起到至关重要的作用，如果中频电炉开关没有选择好，直接会影响中频电炉的定位准确、可靠性以及使用寿命等问题。

变压器的选用方法嘿，咱今儿就来说说变压器的选用方法。

你可别小瞧这变压器，它就像是电路世界里的大力士，能把电压变来变去，让电更好地为我们服务呢！那选变压器的时候，首先得看咱要干啥用呀！就好比你去买鞋，得先想好是跑步穿还是走路穿，不同用途选的鞋可不一样。

变压器也一样啊，你是要在大工厂里用，还是在家里小打小闹用，这差别可大了去了。

然后呢，要考虑容量问题。

这就好像你吃饭的碗，得大小合适呀，太小了不够装，太大了又浪费。

变压器的容量得和你要带的负载匹配好，不然不是带不动就是浪费资源。

再说说电压等级。

这就像走不同的路，有高速路有小道，你得选对路才能顺利到达目的地。

变压器的电压等级得和你输入输出的电压对上号，不然可就乱套啦！还有哦，效率也很重要呢！你想想，要是有个变压器工作起来慢吞吞的，就像老牛拉破车，那多耽误事儿呀！咱得选个效率高高的，让电跑得快跑得顺。

另外，稳定性也不能忽视呀！就跟人一样，得靠谱才行。

要是变压器三天两头出毛病，那可不得烦死啦！所以得选个质量好、稳定性强的。

你说变压器是不是很神奇呀？它在我们生活中默默工作着，保障着电的正常供应。

咱选的时候可得瞪大眼睛，好好挑一挑。

比如说，你要是在一个大型工厂里，那对变压器的要求肯定很高。

它得有足够的容量来带动那些大家伙设备，还得稳定可靠，不能关键时刻掉链子。

这时候你就得找专业的人来帮你参谋参谋，可不能马虎。

要是在家里用呢，可能就不需要那么强大的变压器了，但也得保证安全呀。

别弄个不合适的变压器，把家里的电器都给弄坏了。

总之呢，选变压器就像找对象，得找个合适的、靠谱的，才能一起好好过日子。

咱可得认真对待，别随随便便就选了。

不然到时候出了问题，后悔都来不及啦！你说是不是这个理儿呀？所以啊，在选用变压器的时候，一定要多做功课，多了解了解，选个最适合自己的。

让变压器为我们的生活和工作提供更好的保障，让电发挥出它最大的作用！。

中频炉专用变压器今年的全国工业形势，铸造形势都十分严峻，如何能逆境中突破！在已有的市场中争取更多的客户？对！提升自身、1、提升星牛产品的的性能！2、提升星牛的服务质量！3、降低用户使用变压器费用的成本！让更多的铸造用户、用电企业来感受星牛特变每年为您节约大量的电费！合理有效的降低您的企业运行中的成本，让我们在行业中更有竞争力，创造更大的企业利润空间！中频炉高超载变压器，星牛特变推出的低损耗高过载变压器，在原有专用变压器基础上再节能10%！过载能力提升到60%以上到100%，抗短路能力和防谐波的能力是普通变压器的一倍！变压器自身温度由国家标准的55度降低至45度。

适合6脉、12脉、24脉二次电压380V 到1500V所有中频电炉和机械设备使用！星牛变压器以优质的产品质量和全方位的售后服务发展至今，让星牛全铜产品、低损耗产品、高超载产品用好口碑说话！中频炉专用变压器型号：ZSS11-1250KV A/10KV/0.4KV×2ZSS11-1250KV A/10KV/0.4KV×2中频炉变压器产品介绍，技术参数。

中频炉变压器容量为1250KV A变压器(代替普通2000KV A变压器) 带3吨中频炉（电解炉），中频炉专用变压器与常规同容量变压器相比，熔炼时间缩短20%左右（45分钟），吨电耗下降70度左右，年产量按3千吨计算，每年约可节电21万度。

该产品适用于3吨（三吨）中频炉使用。

型号：ZS11-630/35/0.66中频炉变压器星牛牌中频炉专用变压器------专利技术值得信赖！适用1吨或1.5吨（中频炉、电解炉、电炉）代替1000kva（1250kva）普通变压器型号：ZS11-500KV A/10KV/0.4KVZS11-500KV A/10KV/0.4KV中频炉变压器产品介绍和技术参数高输出变压器是在原有的节能电力变压器上改进的一款新型变压器，高出力变压器它地优点是.可以超负荷运行，它比普通的电力变压器更加的耐用，打比方容量为500 kva的高出力变压器运作起来可以达到容量为800kva变压器。

变压器的选择与使用变压器是一种用来改变交流电压的电器设备。

它在电力系统中扮演着至关重要的角色，常用于通过变压器将电力输送到不同的地区和用途。

在选择和使用变压器时，需要考虑多个因素，包括功率需求、电压等级、绝缘等级、可靠性、成本等。

以下将详细介绍变压器的选择与使用的相关内容。

首先，选择变压器的关键是确定所需的功率。

对于低功率应用，可以选择小型的家用变压器；对于高功率应用，通常需要选择大型的电力变压器。

功率的大小直接影响到变压器的尺寸、重量和成本。

其次，需要根据变压器的使用环境和要求来确定电压等级。

电压等级通常有几个标准，如110V、220V、380V等。

在选择电压等级时，需要考虑到所在地的电力系统标准和设备的电压要求。

接下来，绝缘等级是选择变压器时必须要考虑的因素之一、绝缘等级决定了变压器的安全性和寿命。

高绝缘等级的变压器可以提供更好的安全性和稳定性，但也会增加成本。

此外，可靠性也是选择变压器的重要因素。

根据使用环境和需求的不同，可以选择具有不同可靠性等级的变压器，以确保设备的正常运行。

最后，成本是选择变压器时需要考虑的一个重要因素。

在选择变压器时，需要权衡其价格、质量和性能。

通常情况下，较大功率和较高可靠性的变压器成本较高。

在使用变压器时，需要注意以下几点：首先，在安装和运行变压器之前，需要确保其输入和输出电源的连接正确，以避免电压不匹配和电源泄漏。

其次，需要经常检查变压器的工作温度和负载情况，以确保其正常运行。

如果变压器工作温度过高或负载过大，可能会导致变压器损坏或电路故障。

接下来，需要定期进行变压器维护和检修，清洁变压器表面、检查绝缘性能、紧固螺栓等，以延长变压器的使用寿命。

此外，要注意变压器的安全使用。

避免过载使用及频繁启停变压器，以防止设备损坏和事故发生。

总之，正确选择和使用变压器是确保电力系统正常运行的关键。

在选择变压器时，需要考虑功率需求、电压等级、绝缘等级、可靠性和成本等因素；在使用变压器时，需要注意安装、温度、负载、维护和安全等方面的问题。

变压器的选型原则
1.容量选定
变压器的容量是选择的关键。

根据负载电流及功率计算出主、从副的额定电流，再根据电势计算，得到主、从副的额定电压。

根据主副，电压大小，根据估算得到通用型号。

2.核心材料的选择
应根据工作频率、负载性质、经济因素和工艺条件等综合考虑。

在一般情况下，选用厚度为0.27mm的冲击硅钢片制造高效变压器和降谐器；0.35mm的冲击硅钢片制造中等效能变压器和降谐器；0.5mm的冲击硅钢片制造低效能变压器。

3.线圈设计
一般而言，也应采用漆包铜线，制作力电器时可用不锈钢丝。

4.绕制方式
绕制方式根据使用环境灵活采用。

例如高温工况，则需要饶线，以充分占用空间，减小发热系数以承载流量。

单股绕制、余绕绕制，多股联绕等等。

5.损耗的估计
在选择变压器时，损耗的估计也是极为重要的。

通常使用的励磁损耗值标志用铭牌上的No-load loss/Kg和铭牌上的load loss/Kg等指标来估算。

因此，在选择变压器时，一定要注意这些指标。

变压器选择重要因素、原则变压器是应用法拉第电磁感应定律而升高或降低电压的装置。

变压器通常包含两组或以上的线圈。

主要用途是升降交流电的电压、改变阻抗及分隔电路。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。

如何选择合适的变压器一、变压器的制作中，线圈的机器绕制和手工绕制各有什么优缺点？机器绕制变压器的优点是效率高且外观成形漂亮，但绕制高个子小洞眼的环型变压器却比较麻烦，而且在绝缘处理工艺的可靠性方面反不如手工绕制到位。

手工绕制可以将变压器的漏磁做得非常小，其在绕制过程中能针对线圈匝数的布局随时予以调整，所以真正的Hi–END变压器一定是纯手工绕制，纯手工绕制的唯一缺点是效率低、速度慢。

二、环型、EI型、R型、C型几种电源变压器哪一种较好？它们各有其优缺点而不存在谁较好之说，所以严格来讲哪一种变压器都可以做得较好。

从结构上来讲，环型能够做到漏磁较小，但声音听感方面EI型则可以把中频密度感做得更好一些。

单就磁饱和而言，EI型要比环型强，但在效率上则环型又优于EI型。

尽管如此，其问题的关键还是在于你能不能扬长避短而将它们各自的优点充分发挥出来，而这才是做好变压器的较根本。

目前的进口放大器中，环型变压器的应用仍然是主流变压器的品质好坏对声音的影响很大，因为变压器的传输能量与铁芯、线圈密切关联，其传递速率对声音的影响起决定性作用。

像EI型变压器，中频比较厚，高频比较纤细因为传输速度相对比较慢。

而环型低频比较猛，中高频则又稍弱一点，因为它传输速度比较快不过至少可以肯定一点的是R型变压器不是太容易做好。

用它来做小电流的前级功放和CD唱机电源还可以，如果用来做后级功放的电源，则有比较严重的缺陷。

因为R型变压器本身的结构形式不太容易改变，而环型和EI型则相对容易通过改变结构来达到靓声目的。

采用R型变压器制作的功率放大器电源，通常声音很板结而匮乏灵气，低频往往没有弹跳力而显得较硬。

3吨中频熔炼炉选用多大的中频炉变压器和设备一、概述：本方案为一电两炉配置。

由一台2200KVA整流变压器、一台1800KW中频电源柜、两台3.0吨钢壳带导磁体电炉炉体、一套液压装置(双机双泵液压系统一台，液压倾炉油缸四只，炉衬顶出油缸1只)、一台倾炉操作台、水分配器、水冷却装置等组成。

中频电源采用水水交换器冷却，炉体采用水池加开式冷却塔的冷却方式。

力求经济实用。

二、 3.0吨/1800KW中频感应熔炼炉配置项目单位数据备注额定容量 t 3.0 液态钢最大容量 t 3.5 液态钢工作温度℃ 1650最高工作温度℃ 1750炉衬厚度 mm 120感应圈内经φ mm 1110感应圈高度 mm 1290变压器容量 KVA 2200变压器一次电压 KV 10变压器二次电压 V 660 660 12脉波双输出中频电源额定功率 KW 1800 12脉波双输入额定输入电流 A 1610直流电压 V 890直流电流 A 1970变换效率 % 96启动成功率 % 100最高输出电压 V 1400额定工作频率 Hz 500电源变换效率 % 96启动成功率 % 100熔化率 T/h 3.16熔化电耗 KW.h/T ≤580冷却水循环流量 T/h 60供水压力 Mpa 0.25-0.35进水温度℃ 5-35出水温度℃ <553.0吨/1800KW中频熔炼炉(钢壳)成套设备标准配置表：1 高压开关柜 10KV/2200KVA 1台2整流变压器 2200KVA-660V 660V 1台12脉整流双输出3连接铜排变压器到中频电源之间1套4中频电源柜KGPS-1800KW/0.5KHz1套含低压开关、电抗器5连接铜排中频电源到电容补偿柜之间1套补偿电热电容器柜1800KW/0.5KHz1套电容器/水冷铜排组7水冷电缆2套中频熔炼炉炉体部分8钢壳带导磁体炉体GW-3-1800/5002台带炉盖排烟口9坩埚模3.0t专用1只钢质10水分配器开式回水用DN6511液压系统350L 11Mpa1套含液压站/油缸等12倾炉操作台3T1套13露炉报警系统3T1套14炉衬顶出系统3T1套15中频电源水水交换器LLS-25016炉体冷却水池60立方米1套17连接管道材料电源，炉体到水池之间1套18柴油机应急发电机组1套19筑炉工具电动筑路工具1套20第一炉打结料碱性耐火材料3吨。

对于中频炉使用的专用变压器，其在制造用料上，需要进行准确计算参数，选用优质高导磁、低损耗的优质硅钢片制造铁心和导线，还需要以科学方法确定铜铁比例，从制造材料上保证变压器具备较低的空载损耗以及低噪声性能。

通过“开源节流”的方法加大变压器的散热量和电流的有效控制，这样就能够确保变压器稳定高效运作。

先进的产品设计，严格控制产品的发热部位及最热点温升，并留有充分的温升裕度，如需要可在线圈内加添轴向油道，根据线圈负载损耗值选择冷却方式并合理分配油流量，达到最佳冷却效果，主要温升指标均比国标至少低5℃。

线圈、引线采用铜导线，电流密度选取较低。

需要特别注意是：中频炉专用变压器的选择需要根据电炉的大小而定，优质的中频炉专用变压器具能够具备较强的过负载能力以及过电压能力，只要额定负载情况正常，可实现长期安全运行，在110%过电压情况下满负载长期安全运行(环境温度要保证在40℃左右);中频炉专用变压器与电机相联的端子上能承受1.5倍额定电流，历时5S。

产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

中频变压器如何选择__中频变压器原理及作用中频变压器要如何选择呢？中频变压器适用范围较广，适用的行业有很多。

中频变压器，是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，但谐振回路可在必然局限内微调，以使接入电路后能达到不乱的谐振频率。

微调借助于磁心的相对位置的改变来完成。

它的机构是收音机中的中频变压器大多是单调谐式，结构较简单，占用空间较小。

下面，我们具体来文章了解吧。

【中频变压器如何选择】1.中频变压器应配套选用因中频变压器是按规格配套生产的,因此选用时也要配套选用,如在维修中需要更换某一个中频变压器,配用原来型号和序号的。

对于收音机、收录机用的中频变压器一般每套四只,其中有三只是中频变压器,另一只是振荡线圈。

其三只中频变压器当中,哪一只用于哪级中放,分别在磁心顶部用不同颜色加以区分。

如TTF-1-1(白)TTF-1-2(红)、TTF-1-3(绿)其中白色为第年中放用,红色为中放用,绿色为第三申放用。

2.彩色电视机用中频变压器彩色电视机中很多电路也应用了申频变压器,它们有伴音鉴频电路、图像载波电路、同步检波电路等,用于这些电路的中频变压器型号较多,例举如下供选用:用于伴音鉴频电路约有:1OKR3744、1OKRC3706、1OKRC3707、1SlOTCO1等型号。

用于同步检波与图像载波电路的有:lOKRC3709、1OKRC3705、IV1OTCO2、1OKR3742等型号。

另外用于彩色电视机的还有1OK和1OA型的中频变压器,适用于彩色电视机的鉴频、带通以及副载波放大电路。

在1OK与1OA型号的中频变压器中,其字母TV表示用于电视机通道的中频变压器,TS 表示用于电视机伴音电路的中频变压器,TP表示用于调频收音机的变压器,LV表示吸收线圈,如1OTV315、1OTV216;1OTS324、1OTS325;TP-06、TP-O9;1OLV336、1OLV337等。

3.收音机用中频变压器调频、调幅收音机用的中频变压器的型号也较多,用于调频收音机的中频变压器有TP-11、TP-12、TP-13、TP-06、WTP-07、TP-08、TP-09等,用于调幅收音机的中频变压器有TTF-1、TTF-2、BZX-19、BZX-20、SZP1、SZP2等型号,其TTF-1又称200型,TTF-2又称203型。
