中频电炉的原理及电容出现烧坏的原因

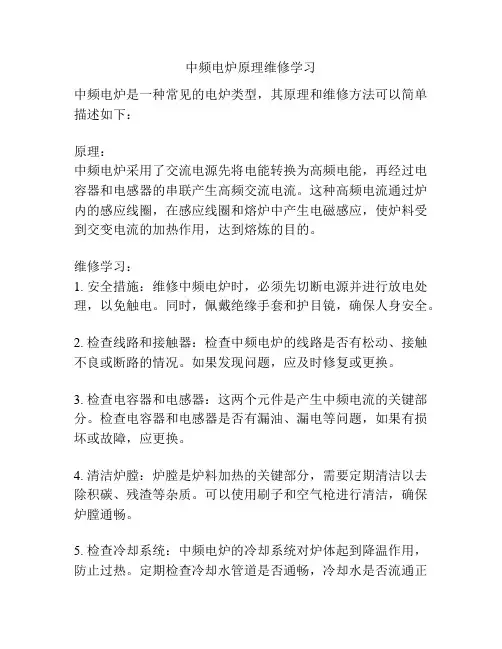

中频电炉原理及维修中频电炉是一种利用电磁感应加热的设备，其原理是通过感应线圈产生的交变磁场来加热金属材料。

中频电炉主要由感应线圈、电源设备、水冷系统和控制系统等部分组成。

在工业生产中，中频电炉被广泛应用于金属熔炼、热处理和锻造等领域。

本文将介绍中频电炉的工作原理和常见故障维修方法。

中频电炉的工作原理。

中频电炉是利用感应加热原理进行加热的设备。

当电源设备供电时，感应线圈内会产生交变磁场，金属材料放置在感应线圈中时，会受到感应电流的影响而产生热量。

这种加热方式具有加热速度快、能耗低、环保等优点，因此在工业生产中得到了广泛应用。

中频电炉的维修方法。

1. 电源故障，当中频电炉出现电源故障时，首先要检查电源线路是否正常，保证电源供应稳定。

其次，需要检查电源设备是否损坏，如果发现电源设备故障，需要及时更换或修理。

2. 感应线圈故障，感应线圈是中频电炉中的重要部件，如果感应线圈出现故障，会导致加热效果不佳甚至无法正常工作。

在维修感应线圈时，需要先检查线圈是否有断裂或短路现象，然后进行修复或更换。

3. 控制系统故障，中频电炉的控制系统包括温度控制、功率控制等部分，如果控制系统出现故障，会导致加热温度不稳定或无法正常控制。

在维修控制系统时，需要检查控制器、传感器等设备是否正常，及时进行调整或更换。

4. 水冷系统故障，中频电炉的水冷系统对于保证设备正常工作起着至关重要的作用，如果水冷系统出现故障，会导致设备过热甚至损坏。

在维修水冷系统时，需要检查水冷设备是否正常运行，及时清洗和更换冷却水。

5. 安全保护故障，中频电炉在工作过程中需要保证安全，如过载保护、漏电保护等功能。

如果安全保护系统出现故障，会影响设备的安全性能。

在维修安全保护系统时，需要检查保护设备是否正常，及时修复或更换故障部件。

维修中频电炉时，需要注意安全操作，确保设备处于停机状态并断开电源后进行维修。

同时，要根据实际情况选择合适的维修方法和工具，确保维修效果。

中频电炉原理及维修中频电炉是一种通过电磁感应原理加热的设备，主要由电源系统、电磁腔体、感应线圈和工作台组成。

它主要适用于金属材料的加热处理，如熔化、铸造、锻造等工艺。

中频电炉的工作原理是通过电源系统提供交流电源，经过整流、滤波、逆变等处理，将低频电能转化为中频电能。

中频电能由感应线圈产生的磁场感应到工作台上的金属物体，将电能转化为热能，使金属物体升温。

中频电炉的主要构造是电磁腔体和感应线圈。

电磁腔体是一个密闭的空间，用于容纳感应线圈和工作台，防止能量散失。

感应线圈是中频电炉的核心组件，它由铜管绕成，并与电源系统相连。

当电源系统提供交流电源时，感应线圈中产生的磁场感应到工作台上的金属物体，从而产生涡流，将电能转化为热能，使金属物体加热。

中频电炉的维修主要包括以下几个方面：1. 电源系统维修：电源系统是中频电炉的关键部件，若出现故障需要进行维修。

常见的故障包括电源供电异常、整流电路损坏等。

维修时需要检查电源的电压、电流以及整流电路的元件，如二极管、电容等，以确定故障原因并进行修复。

2. 感应线圈维修：感应线圈是中频电炉中的重要部件，若线圈出现断线、短路等情况都需要进行维修。

维修时需要首先检查线圈的连接情况，重新焊接断开的线路，修复短路情况。

同时，还需要检查线圈的绝缘情况，如有损坏需要及时更换。

3. 工作台维修：工作台是中频电炉接触金属物体的部位，如果工作台出现变形、损坏等情况都需要进行维修。

维修时需要对工作台进行检查，如有变形需要修复，如有损坏需要更换。

同时，还需要保证工作台的平整度和表面光洁度，以提高加热效果。

4. 温度控制系统维修：温度控制系统是中频电炉中的重要部件，用于控制加热温度。

如果温度控制系统出现故障，加热温度可能无法达到要求。

维修时需要检查温度控制仪表的连接情况，并根据需要进行调整或更换。

综上所述，中频电炉通过电磁感应原理将电能转化为热能，实现金属材料的加热处理。

维修中频电炉需要对电源系统、感应线圈、工作台和温度控制系统等进行检查和修复，以保证设备的正常工作和加热效果。

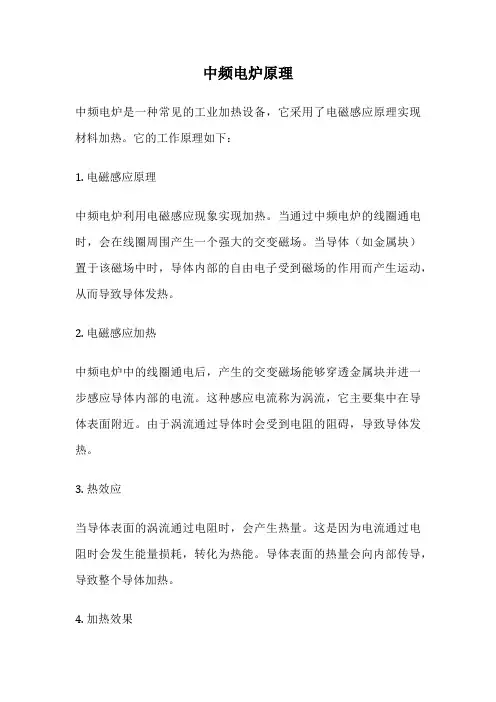

中频电炉原理
中频电炉是一种常见的工业加热设备，它采用了电磁感应原理实现材料加热。

它的工作原理如下：
1. 电磁感应原理
中频电炉利用电磁感应现象实现加热。

当通过中频电炉的线圈通电时，会在线圈周围产生一个强大的交变磁场。

当导体（如金属块）置于该磁场中时，导体内部的自由电子受到磁场的作用而产生运动，从而导致导体发热。

2. 电磁感应加热
中频电炉中的线圈通电后，产生的交变磁场能够穿透金属块并进一步感应导体内部的电流。

这种感应电流称为涡流，它主要集中在导体表面附近。

由于涡流通过导体时会受到电阻的阻碍，导致导体发热。

3. 热效应
当导体表面的涡流通过电阻时，会产生热量。

这是因为电流通过电阻时会发生能量损耗，转化为热能。

导体表面的热量会向内部传导，导致整个导体加热。

4. 加热效果
中频电炉的加热效果取决于多个因素。

首先是导体的材料和形状，这会影响涡流的分布和电阻。

其次是线圈的电流频率和强度，这会影响磁场的强度和导体内部涡流的大小。

最后是导体与炉体的接触情况，这会影响热量的传导和损失。

中频电炉的工作原理基于电磁感应，通过涡流的产生和热效应来实现材料的加热。

它具有加热速度快、效率高、温度均匀等优点，被广泛应用于钢铁、有色金属、机械制造等行业的熔炼、铸造和加热过程中。

总结起来，中频电炉是利用电磁感应原理实现加热的设备。

通过线圈产生的交变磁场感应导体内部的涡流，导致导体发热。

这种加热方式具有快速、高效、均匀的特点，被广泛应用于工业生产中。

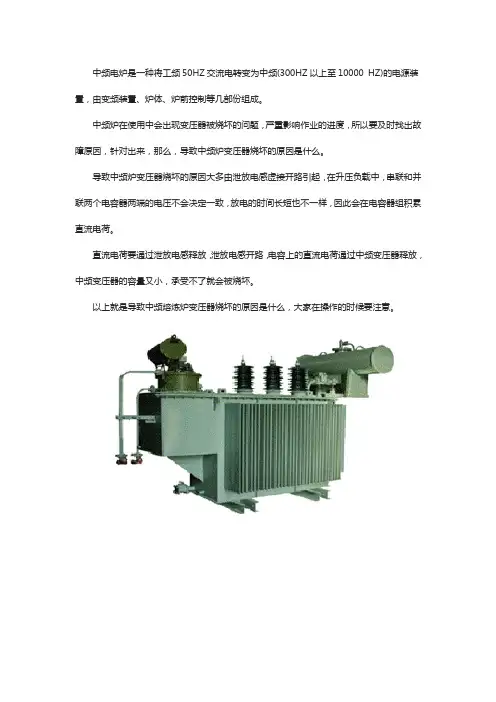

中频电炉是一种将工频50HZ交流电转变为中频(300HZ以上至10000 HZ)的电源装置，由变频装置、炉体、炉前控制等几部份组成。

中频炉在使用中会出现变压器被烧坏的问题，严重影响作业的进度，所以要及时找出故障原因，针对出来，那么，导致中频炉变压器烧坏的原因是什么。

导致中频炉变压器烧坏的原因大多由泄放电感虚接开路引起，在升压负载中，串联和并联两个电容器两端的电压不会决定一致，放电的时间长短也不一样，因此会在电容器组积累直流电荷。

直流电荷要通过泄放电感释放，泄放电感开路，电容上的直流电荷通过中频变压器释放，中频变压器的容量又小，承受不了就会被烧坏。

以上就是导致中频熔炼炉变压器烧坏的原因是什么，大家在操作的时候要注意。

中频电炉原理一、中频电炉简介中频电炉是一种利用电磁感应加热的热处理设备，广泛应用于冶金、机械加工、建材等行业。

那么中频电炉是如何工作的呢？二、电炉工作原理中频电炉的工作原理基于电磁感应加热效应，通过电磁感应将电能转化为热能。

具体的工作原理如下：2.1 电源供电中频电炉使用三相供电，通过整流电路将交流电转换为直流电，并通过逆变电路将直流电转换为中频交流电。

中频电炉通常使用频率在1 kHz至20 kHz之间的交流电源。

2.2 电磁感应电炉中的感应线圈（线圈数量根据电炉设计不同而有所不同）产生强大的磁场。

当通电时，感应线圈中的电流会产生磁场，这个磁场会穿过炉料并感应其中所含的磁性物质。

2.3 炉料加热当炉料中存在磁性物质时，由于磁场的作用，炉料内部会产生涡流。

根据涡流效应，炉料内部的涡流会产生热量，实现对炉料的加热。

2.4 加热效果中频电炉的加热效果受到炉料本身的磁导率和电导率的影响。

磁导率高的炉料对磁场的吸收更强，能产生更多的涡流，因此加热效果更好。

而电导率高的炉料对电流的传导更好，同样能产生更多的涡流，加热效果也更好。

三、中频电炉优势中频电炉相比于其他传统加热方式具有以下的优势：3.1 高效节能中频电炉由于采用电磁感应加热原理，能够直接将电能转化为热能，因此能够实现高效的能量利用，减少能源浪费。

3.2 温度控制精确中频电炉能够通过控制电炉的供电电压、频率和工作时间，精确控制炉料的加热温度，实现对工件加热过程的精确控制。

3.3 加热速度快由于中频电炉能够将电能迅速转化为热能，加热速度相比于传统加热方式更快。

这对于工业生产来说，能够提高生产效率。

3.4 环保相比于燃烧加热方式，中频电炉不产生废气、废水和灰渣等污染物，减少了对环境的污染。

四、中频电炉应用领域中频电炉在许多行业中都有着广泛的应用。

以下是中频电炉的一些典型应用领域：4.1 冶金行业中频电炉在冶金行业中被广泛应用于金属熔炼、铸造和热处理过程。

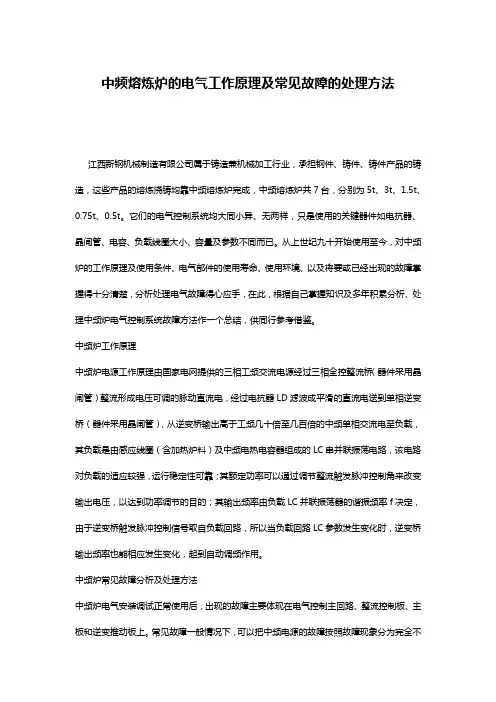

中频熔炼炉的电气工作原理及常见故障的处理方法江西新钢机械制造有限公司属于铸造兼机械加工行业，承担钢件、铸件、铸件产品的铸造，这些产品的熔炼浇铸均靠中频熔炼炉完成，中频熔炼炉共7台，分别为5t、3t、1.5t、0.75t、0.5t。

它们的电气控制系统均大同小异、无两样，只是使用的关键器件如电抗器、晶闸管、电容、负载线圈大小、容量及参数不同而已。

从上世纪九十开始使用至今，对中频炉的工作原理及使用条件、电气部件的使用寿命、使用环境、以及将要或已经出现的故障掌握得十分清楚，分析处理电气故障得心应手，在此，根据自己掌握知识及多年积累分析、处理中频炉电气控制系统故障方法作一个总结，供同行参考借鉴。

中频炉工作原理中频炉电源工作原理由国家电网提供的三相工频交流电源经过三相全控整流桥（器件采用晶闸管）整流形成电压可调的脉动直流电，经过电抗器LD滤波成平滑的直流电送到单相逆变桥（器件采用晶闸管），从逆变桥输出高于工频几十倍至几百倍的中频单相交流电至负载，其负载是由感应线圈（含加热炉料）及中频电热电容器组成的LC串并联振荡电路，该电路对负载的适应较强，运行稳定性可靠；其额定功率可以通过调节整流触发脉冲控制角来改变输出电压，以达到功率调节的目的；其输出频率由负载LC并联振荡器的谐振频率f决定，由于逆变桥触发脉冲控制信号取自负载回路，所以当负载回路LC参数发生变化时，逆变桥输出频率也能相应发生变化，起到自动调频作用。

中频炉常见故障分析及处理方法中频炉电气安装调试正常使用后，出现的故障主要体现在电气控制主回路、整流控制板、主板和逆变推动板上。

常见故障一般情况下，可以把中频电源的故障按照故障现象分为完全不能起动和起动后不能正常工作两大类。

作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面：开机设备不能正常起动故障现象：起动时直流电流大，直流电压和中频电压低，设备声音沉闷过流保护。

分析处理：逆变桥有一桥臂的晶闸管可能短路或开路造成逆变桥三臂桥运行。

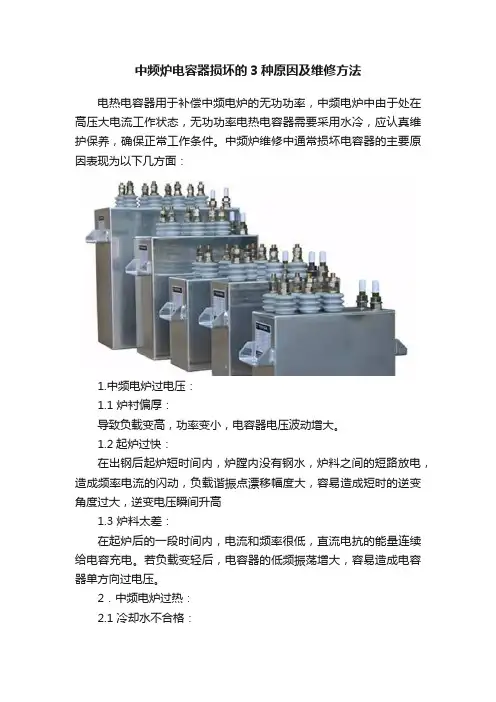

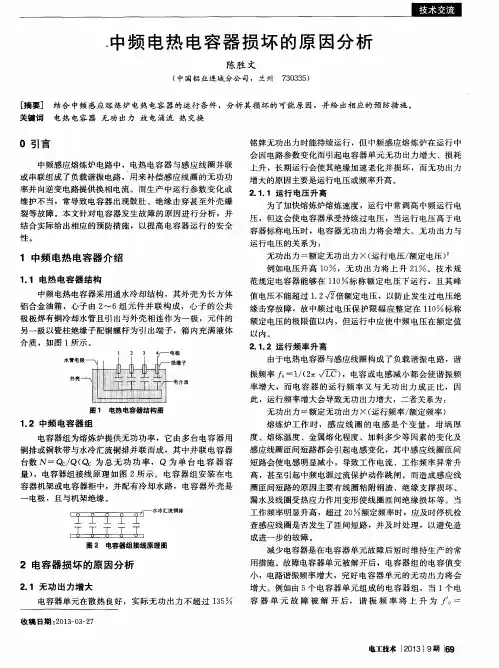

中频炉电容器损坏的3种原因及维修方法
电热电容器用于补偿中频电炉的无功功率，中频电炉中由于处在高压大电流工作状态，无功功率电热电容器需要采用水冷，应认真维护保养，确保正常工作条件。

中频炉维修中通常损坏电容器的主要原因表现为以下几方面：
1.中频电炉过电压：
1.1 炉衬偏厚：
导致负载变高，功率变小，电容器电压波动增大。

1.2起炉过快：
在出钢后起炉短时间内，炉膛内没有钢水，炉料之间的短路放电，造成频率电流的闪动，负载谐振点漂移幅度大，容易造成短时的逆变角度过大，逆变电压瞬间升高
1.3 炉料太差：
在起炉后的一段时间内，电流和频率很低，直流电抗的能量连续给电容充电。

若负载变轻后，电容器的低频振荡增大，容易造成电容器单方向过电压。

2．中频电炉过热：
2.1 冷却水不合格：
积垢会造成散热能力不足，电容器表芯温差大，中心耐压降低。

水流量不足，会引起电容器整体温升偏高。

腐蚀性太强会引起水冷盘管局部点渗漏，冷却水与绝缘油混合，造成绝缘能力大大降低。

2.2 导电桩头松动：
电热电容器因电流大，引出桩头较多。

因工作热态和出钢停机的冷态不断交替，容易引起桩头松动。

需要定期检查旋紧螺丝。

2.3 环境温度过高：
环境通风不良，环境温度过高，因水冷盘管贴近电容器外壳，外壳吸收的热量也是通过盘管带走的，降低了水冷盘管的冷却能力。

3．中频电炉过电流：
3.1 超频率：电容器的电流大小，与频率成正比。

通常表现在满炉钢水时，电容器损坏。

因为满炉时频率最高，电流最大。

3.2 电容器短路：某一电容器短路会引起周围电容器短路放电，产生瞬间大电流。

中频熔炼炉的电气工作原理及常见故障的处理方法中频熔炼炉是一种使用中频电磁感应对金属材料进行熔炼或加热的设备。

它通过将电源输出的交流电通过补偿电容、电源变压器和中频电源装置进行整流、变压和中频电流输出。

电流经过感应线圈产生电磁场，金属材料在电磁感应作用下发生涡流，从而加热金属。

1.交流电通过电源输入熔炼炉的电源变压器。

2.电源变压器对交流电进行变压处理。

3.变压后的电流进入中频电源装置，通过电容补偿和中频逆变电路对电流进行整流和变频。

4.变频后的电流通过感应线圈形成高频交变磁场。

5.金属材料在高频交变磁场中发生涡流，从而使金属材料加热。

1.电源无输出：可能原因包括电源故障、电源线路开路或线路接触不良。

处理方法是检查电源状态和电源线路，并修理或更换故障部件。

2.中频电源闪断或无输出：可能原因包括电容故障、逆变器故障或感应线圈故障。

处理方法是检查电容、逆变器和感应线圈的状态，并修理或更换故障部件。

3.变压器过热或损坏：可能原因包括负载过重、变压器绕组接触不良或冷却系统故障。

处理方法是减轻负载、检查变压器接触及冷却系统，并修理或更换故障部件。

4.金属材料熔炼不均匀：可能原因包括感应线圈位置不正、金属材料分布不均或涡流不稳定。

处理方法是调整感应线圈位置、优化金属材料分布或调整电磁场参数。

5.金属材料烧损：可能原因包括温度过高、加热时间过长或金属材料质量不合格。

处理方法是控制加热温度和时间、检查金属材料质量并更换不合格材料。

总之，中频熔炼炉的电气工作原理是通过将交流电转换为中频交变磁场对金属材料进行加热。

常见故障的处理方法包括检查电源状态和线路连接、修理或更换故障部件，调整感应线圈位置和优化金属材料分布，以及控制加热温度和时间等。

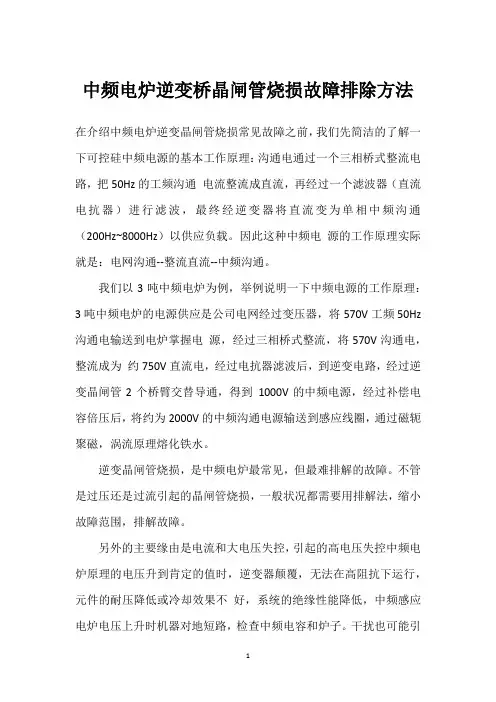

中频电炉逆变桥晶闸管烧损故障排除方法在介绍中频电炉逆变晶闸管烧损常见故障之前，我们先简洁的了解一下可控硅中频电源的基本工作原理：沟通电通过一个三相桥式整流电路，把50Hz的工频沟通电流整流成直流，再经过一个滤波器（直流电抗器）进行滤波，最终经逆变器将直流变为单相中频沟通（200Hz~8000Hz）以供应负载。

因此这种中频电源的工作原理实际就是：电网沟通--整流直流--中频沟通。

我们以3吨中频电炉为例，举例说明一下中频电源的工作原理：3吨中频电炉的电源供应是公司电网经过变压器，将570V工频50Hz 沟通电输送到电炉掌握电源，经过三相桥式整流，将570V沟通电，整流成为约750V直流电，经过电抗器滤波后，到逆变电路，经过逆变晶闸管2个桥臂交替导通，得到1000V的中频电源，经过补偿电容倍压后，将约为2000V的中频沟通电源输送到感应线圈，通过磁轭聚磁，涡流原理熔化铁水。

逆变晶闸管烧损，是中频电炉最常见，但最难排解的故障。

不管是过压还是过流引起的晶闸管烧损，一般状况都需要用排解法，缩小故障范围，排解故障。

另外的主要缘由是电流和大电压失控，引起的高电压失控中频电炉原理的电压升到肯定的值时，逆变器颠覆，无法在高阻抗下运行，元件的耐压降低或冷却效果不好，系统的绝缘性能降低，中频感应电炉电压上升时机器对地短路，检查中频电容和炉子。

干扰也可能引起，逆变触发线要高主电路一些。

另外就是大电流失控，中频电压的反压角过小，触发电路是否接触不良，另外还要留意关断时间的始终性。

以下总结出了修理技术人员在检修逆变晶闸管时可根据如下步骤，逐步进行排查，缩小故障范围。

第一步：炉体（1）感应线圈绝缘层有无损坏（2）感应线圈和磁轭之间的绝缘是否完好（3）水冷电缆有无鼓包、接头是否松动（4）炉体冷却水管有无渗漏和堵塞（5）接地爱护是否完好注：在确定各排查点完好后，倒换炉体送电试炉。

其次步：换炉开关（1）换炉开关之间要完全分开，没有导体搭接（2）换炉开关触头要平整，有效结合（3）换炉开关水冷管道畅通注：停电后，认真检查换炉开关各个部位元件。
