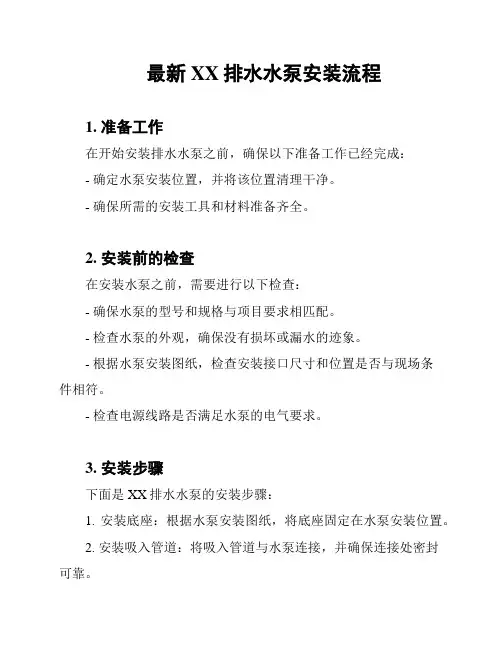

最新XX排水水泵安装流程1. 准备工作在开始安装排水水泵之前，确保以下准备工作已经完成：- 确定水泵安装位置，并将该位置清理干净。
- 确保所需的安装工具和材料准备齐全。
2. 安装前的检查在安装水泵之前，需要进行以下检查：- 确保水泵的型号和规格与项目要求相匹配。
- 检查水泵的外观，确保没有损坏或漏水的迹象。
- 根据水泵安装图纸，检查安装接口尺寸和位置是否与现场条件相符。
- 检查电源线路是否满足水泵的电气要求。
3. 安装步骤下面是XX排水水泵的安装步骤：1. 安装底座：根据水泵安装图纸，将底座固定在水泵安装位置。
2. 安装吸入管道：将吸入管道与水泵连接，并确保连接处密封可靠。
3. 安装排出管道：将排出管道与水泵连接，并确保连接处密封可靠。
4. 连接电源：将水泵的电源线与电源进行连接，并确保电源线路正确接线。
5. 调整水泵位置：根据现场情况，调整水泵的位置，确保其稳定且与其他设备无干扰。
6. 检查安装：仔细检查水泵的各部分连接是否牢固，是否有松动或异常情况。
7. 接通电源：安装完成后，接通电源，进行功能测试，确保水泵运行正常。
8. 完成安装：安装后，进行记录和验收，并确保安装区域清理干净。
4. 注意事项在安装水泵的过程中，需要注意以下事项：- 操作安装过程中，注意安全，避免人身伤害和设备损坏。
- 检查各种连接点的紧固情况，确保防止漏水和松动。
- 严禁在没有水泵工作的情况下进行无水试运转。
- 操作完成后，及时清理现场，避免堵塞和杂物的影响。
以上是最新XX排水水泵的安装流程，按照上述步骤操作，可以安装成功并确保水泵的正常运行。

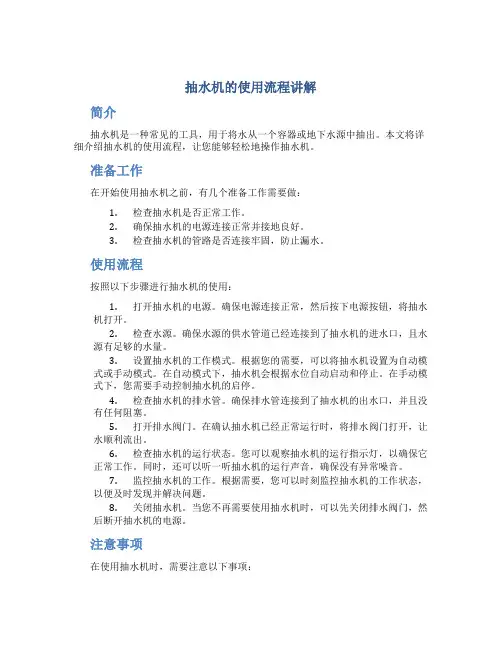

抽水机的使用流程讲解简介抽水机是一种常见的工具，用于将水从一个容器或地下水源中抽出。
本文将详细介绍抽水机的使用流程，让您能够轻松地操作抽水机。
准备工作在开始使用抽水机之前，有几个准备工作需要做：1.检查抽水机是否正常工作。
2.确保抽水机的电源连接正常并接地良好。
3.检查抽水机的管路是否连接牢固，防止漏水。
使用流程按照以下步骤进行抽水机的使用：1.打开抽水机的电源。
确保电源连接正常，然后按下电源按钮，将抽水机打开。
2.检查水源。
确保水源的供水管道已经连接到了抽水机的进水口，且水源有足够的水量。
3.设置抽水机的工作模式。
根据您的需要，可以将抽水机设置为自动模式或手动模式。
在自动模式下，抽水机会根据水位自动启动和停止。
在手动模式下，您需要手动控制抽水机的启停。
4.检查抽水机的排水管。
确保排水管连接到了抽水机的出水口，并且没有任何阻塞。
5.打开排水阀门。
在确认抽水机已经正常运行时，将排水阀门打开，让水顺利流出。
6.检查抽水机的运行状态。
您可以观察抽水机的运行指示灯，以确保它正常工作。
同时，还可以听一听抽水机的运行声音，确保没有异常噪音。
7.监控抽水机的工作。
根据需要，您可以时刻监控抽水机的工作状态，以便及时发现并解决问题。
8.关闭抽水机。
当您不再需要使用抽水机时，可以先关闭排水阀门，然后断开抽水机的电源。
注意事项在使用抽水机时，需要注意以下事项：1.避免长时间空转。
如果抽水机长时间运行但没有水流动，会导致抽水机过热，损坏抽水机。
2.定期清洗抽水机。
为保证抽水机的正常工作，需要定期清洗抽水机的滤网和水泵等部分。
3.防止抽水机进水口被堵塞。
确保周围环境清洁，避免大量杂物进入抽水机的进水口。
4.避免使用不干净的水源。
使用污水或脏水可能会导致抽水机损坏或堵塞。
总结以上就是抽水机的使用流程。
通过这些简单的步骤，您可以轻松地操作抽水机，并确保它的正常工作。
在使用抽水机时，请务必注意安全，并且定期进行维护保养，以延长抽水机的使用寿命。
机电设备安装工程施工组织方案目录1. 工程概况....................................................................................l 1.1 工程简介 (1)1.2 泵站主要设备及特征 (1)2. 施工布置及施工总进度..................................................................l 2.1施工布置.. (1)2.2总进度安排 (1)3. 主要施工方法 (1)3.1 厂房进、出口压力管埋设 (1)3.2 桥机安装 (2)3.3 泵组安装方法 (2)3.4 泵组前后阀门、伸缩节及流量计安装 (5)3.5 通风系统安装 (6)3.6 泵站供、排水系统辅助设备安装 (7)3.7 泵组启动试运行 (7)4. 施工组织 (9)4.1施工机械配备 (9)4.2施工人员组织 (9)5. 质量及安全保证措施 (9)1. 工程概况1.1 工程简介泵站装设3台卧式单级双吸中开离心泵，水泵与电动机直联，同层布置。
水泵安装在进水池最低运行水位之下，水泵处在充水状态，即处于准备启动状态。
泵组主轴沿厂房纵向布置，泵的进出水管沿厂房横向布置，水泵进水管上设有进水管检修阀，出水管上设水泵出口阀和出水管检修阀。
1.2泵站主要设备及特征a 水泵：卧式单级双吸中开离心泵Q=2.9M3／Sb 电机：630KW 10KVc 桥机：电动双梁桥式起重机 1 6t／3td 进水管：DNl400装设电动蝶阀、伸缩节e 出水管：DNl200装设电动蝶阀、伸缩节及多功能控制阀f 出水总管：DN2400装设电动蝶阀、伸缩节及电磁流量计2.施工布置及施工总进度2.1施工布置根据本工程的特点（施工场地窄，施工工期短），仓库及作业房主要考虑以厂房为主，即设备到货直接存放于主厂房内。
生活及办公设施主要考虑于附近租用民房。
使用消防水泵的操作流程与注意事项一、引言消防水泵是重要的灭火装备之一，在火灾现场起到供水增压的作用。
正确的操作流程和注意事项能确保消防水泵的正常使用，提高灭火效率，保障人员和财产的安全。
二、操作流程1. 检查消防水泵的供电情况，确保电源稳定并与消防系统连接良好。
2. 打开消防水泵机房的门窗，确保通风良好。
3. 清理消防水泵周围的杂物和灰尘，保持机房整洁。
4. 启动消防水泵前，需检查泵的工作状态、阀门的开关情况以及压力表、流量计等仪表的正常工作。
5. 检查水泵进出口管道是否漏水，保证管道连接牢固。
6. 打开泵房的进水阀门，确保泵房内水箱及供水管道处于充水状态。
7. 启动消防水泵，注意观察水泵的运转情况，确保正常工作。
8. 操作人员应当熟悉消防水泵的启动和停止方法，并随时注意监测工作数据，确保消防水泵正常运行。
9. 在灭火结束后，停止消防水泵运行，并及时关闭水泵电源。
三、注意事项1. 操作人员应经过专业培训，了解消防水泵的基本原理和操作流程，遵循相关标准和规范。
2. 在启动消防水泵之前，应进行必要的检查，确保设备完好，并注意消防水泵的周围环境是否安全。
3. 操作人员应穿戴好个人防护装备，如防护服、防护鞋等，并确保操作现场无任何危险物品存在。
4. 操作人员需定期检查并维护消防水泵设备，保持其良好的工作状态。
5. 在操作消防水泵时，应密切观察仪表上的压力、流量等数据，及时调整工作状态并注意异常情况的出现。
6. 操作人员在使用消防水泵时，要保持冷静，严格按照程序操作，不得擅自变更设置或调整水泵参数。
7. 消防水泵使用过程中，应定期进行运行记录，并及时处理设备故障或异常情况。
8. 在灭火过程中如需停止消防水泵运行，应先关闭出水阀、进水阀，再切断电源。
9. 定期进行演练和维护保养，确保消防水泵设备的可靠性和持续可用性。
四、结论使用消防水泵的操作流程和注意事项对于灭火工作至关重要。
仅凭正确的操作流程和严格的注意事项，才能确保消防水泵的正常运行，并为灭火工作提供稳定可靠的水源供应。
消防水泵操作流程一、检查水泵1.准备工作：穿戴好防护设备，带上测压计、漏电指示器等必要工具。
2.外观检查：检查水泵外观，确保无任何影响工作的破损或阻塞。
3.冷却系统检查：检查水泵冷却系统的水位和冷却液的清洁度，确保冷却系统正常运行。
4.控制系统检查：检查水泵的控制系统，包括电源接地、电源线路和开关等，确保正常工作。
5.油液检查：检查水泵的油液，包括油位和油质，如需要，补充或更换。
二、准备工作1.确定灭火区域：根据火灾情况，确定灭火区域，确保消防水泵有效地工作在该区域。
2.确定进水点：根据现场情况和消防水源的位置，确定最佳的进水点，确保水源充足。
3.设立防护措施：在水泵运行的周围设置防护措施，确保有良好的工作环境和人员安全。
三、给水系统连接1.安装进水管道：根据需要，连接进水管道，并确保连接牢固。
2.启动水源：打开进水阀，通水并确保水源通畅。
3.连接出水管道：根据需要，连接出水管道，确保连接牢固。
四、水泵启动1.确认检查：再次检查水泵和附属设备的状态和连接，确保无误。
2.检查电源：检查电源是否正常并接通，如有必要，连接漏电指示器进行安全检测。
3.打开主开关：打开消防水泵的主开关，启动水泵。
五、水压调整1.观察液压表：观察液压表，确保水泵输出的液压在正常范围内。
2.调整进水量：根据火灾情况和需要，适当调整进水量，确保消防水泵提供适当的水压。
3.调整水泵速度：根据进水和出水的情况，适当调整水泵的转速，确保出水量和水压的平衡。
4.若需提高水泵输出压力，在进水管道中安装适当的压力阀。
六、正式灭火1.安全防护：确保参与灭火的人员安全，并穿戴好防护设备。
2.指挥调度：根据现场情况，灵活指挥水泵的运行和水源的供应，确保有效灭火。
3.调整水泵：根据灭火情况需要，适时调整水泵的进水量和出水量。
七、结束工作1.停止水泵：根据灭火情况，及时停止水泵运行，并关闭水源。
2.断开连接：先断开出水管道，再断开进水管道，并确保断开牢固。
使用消防水泵的操作流程与注意事项消防水泵作为消防系统重要的组成部分，具有扑灭火灾、保障人员安全的关键作用。
正确操作消防水泵不仅能提高扑救火灾的效果，还能保障人员的安全。
本文将介绍使用消防水泵的操作流程与注意事项。
一、操作流程：1. 熟悉消防水泵的工作原理和结构。
在使用消防水泵之前，要对其工作原理和各个部件的功能有一个清楚的认识，确保操作正确无误。
2. 检查消防水泵的工作状态。
首先，要确保消防水泵的电源已连接并正常工作；其次，检查消防水泵的电控箱是否打开，电控设备是否正常运行；再次，检查消防水泵的进、出水口是否畅通，无杂物堵塞。
3. 启动消防水泵。
按下启动按钮，让消防水泵开始工作。
在操作过程中，要密切观察水泵的运行状态，确保其正常工作，不出现异常情况。
4. 调整消防水泵的运行参数。
根据实际需要，调整水泵的运行参数，如水流量、水压等，在保证稳定供水的同时，提高灭火效果。
5. 结束使用消防水泵。
当火灾得到有效控制或任务完成时，及时停止水泵的运行，切断电源，并对消防水泵进行检查和维护，确保其安全可靠。
二、注意事项：1. 安全第一。
在操作消防水泵时，要始终保持安全意识，佩戴好防护设备，确保人员的安全。
2. 定期检查和维护。
消防水泵是长期运行的设备，定期检查和维护是必不可少的。
检查电源线、电机、输水管道等部件的运行状态，如有异常及时处理。
3. 防止水泵过热。
在长时间运行的情况下，消防水泵容易出现过热现象，要采取一定的措施进行降温，如给水泵安装散热装置。
4. 防止干转。
在开始使用消防水泵之前，要确保进水管道中有足够的水，防止干转现象发生，以免损坏水泵。
5. 注意环境变化。
在操作消防水泵时，要根据实际情况灵活应对，避免环境变化对水泵的影响，如气温骤变、供水管道堵塞等。
6. 维持消防设备完好。
消防水泵作为消防设备的一部分，要定期检修和保养，确保其完好可用。
检查电控设备、水泵密封件等，保障消防设备的效果。
总结：使用消防水泵的操作流程包括熟悉工作原理和结构、检查工作状态、启动水泵、调整运行参数、结束使用等步骤。

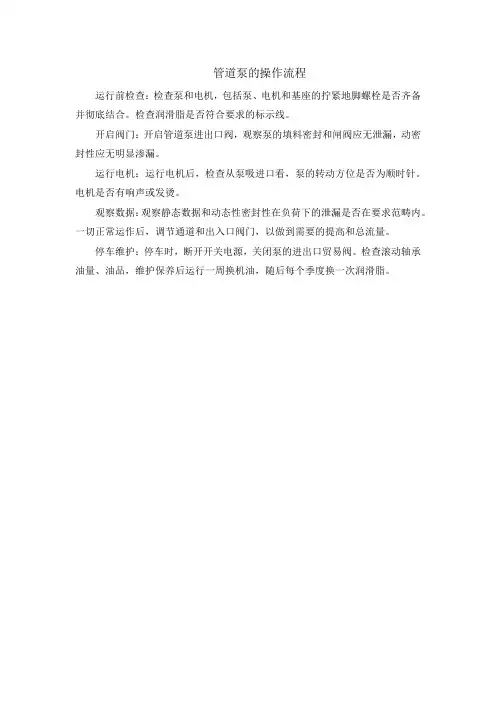

管道泵的操作流程
运行前检查：检查泵和电机，包括泵、电机和基座的拧紧地脚螺栓是否齐备并彻底结合。
检查润滑脂是否符合要求的标示线。
开启阀门：开启管道泵进出口阀，观察泵的填料密封和闸阀应无泄漏，动密封性应无明显渗漏。
运行电机：运行电机后，检查从泵吸进口看，泵的转动方位是否为顺时针。
电机是否有响声或发烫。
观察数据：观察静态数据和动态性密封性在负荷下的泄漏是否在要求范畴内。
一切正常运作后，调节通道和出入口阀门，以做到需要的提高和总流量。
停车维护：停车时，断开开关电源，关闭泵的进出口贸易阀。
检查滚动轴承油量、油品，维护保养后运行一周换机油，随后每个季度换一次润滑脂。
变频供水设备安装施工方案 变频泵组工作原理图
符号说明：
1-控
制柜 2-稳
压罐
3-压
力传感器
4-出
水管道
5-进
水管道
6-水
泵
1、工艺流程
基础验收水泵组就位安装电控柜安装运行调试
2、泵组的基础
水泵基础示意图如下所示：
水泵基础示意图 5 1
2 3
4 6
符号说明：
1-吸入管
2-浮式惯性台
座 3-地面 4-水泵基座 5-减振装置
3、泵组安装与校正
水泵组运输到指定位置后，进行设备吊运安（组）装，准确就位于已经做好的设备基础上，用水平尺检查泵组底座的水平度；
固定地脚螺栓，检查螺栓和底座水平度，按说明书安装泵体；
压力表安装在振动小，水压平稳处。
4、泵组管路的安装
变频泵组进出水口应配有法兰供管道连接，并设可曲挠柔性接头以便减振，其它需安装的附件参见下图所示：
变频水泵与管路连接图 1 2
3 4
5。
水泵及管道安装验收规范与流程一、引言水泵及管道安装是建筑工程中常见的一种工作内容，对于确保水系统正常运行起到至关重要的作用。
为了保证安装质量，减少后续维修和更换工作，需要严格按照验收规范和流程进行操作。
本文将介绍水泵及管道安装的验收规范与流程。
二、验收规范1. 设备材料验收在水泵及管道安装之前，需要对所有设备和材料进行验收。
验收要求如下：（1）检查设备和材料的质量证明文件，确保符合国家标准和相关规定。
（2）仔细检查设备和材料的外观，确保没有损坏或变形。
（3）检查设备和材料的工作性能和规格是否与设计要求一致。
2. 安装工艺验收（1）确定水泵和管道的位置和布局，避免存在冲突或不合理的情况。
（2）按照设计和相关规范要求，进行水泵和管道的安装工艺验收，确保工艺符合标准。
（3）严格按照安装图纸、工艺要求和相关规范进行施工，确保安装质量。
（4）安装过程中要注意保护设备和管道，避免损坏。
3. 连接与固定验收（1）连接验收：检查水泵的连接件和管道的连接是否牢固，密封是否完好，无渗漏情况。
（2）固定验收：检查水泵和管道的固定是否稳固，避免发生倾斜或脱落的情况。
4. 电气验收（1）检查水泵电机和控制柜的电气连接是否正确。
（2）使用多功能电表检测电压、电流等参数是否符合设计要求。
三、验收流程1. 前期准备（1）收集和准备验收所需的文件、材料，包括设计文件、验收依据、施工记录等。
（2）组织相关人员参与验收，包括设计、施工和监理人员。
2. 验收准备（1）检查设备和材料的质量证明文件，确保符合要求。
（2）检查施工记录，确认工程施工过程符合相关规范和要求。
3. 进行验收（1）检查设备和材料的外观和工作性能是否符合要求。
（2）检查安装工艺是否符合标准，包括位置和布局是否合理、安装是否准确无误。
（3）检查连接和固定是否牢固，无渗漏情况。
（4）进行电气验收，检查电气连接是否正确，电压和电流是否符合要求。
4. 验收报告（1）整理验收记录和资料，编写验收报告。

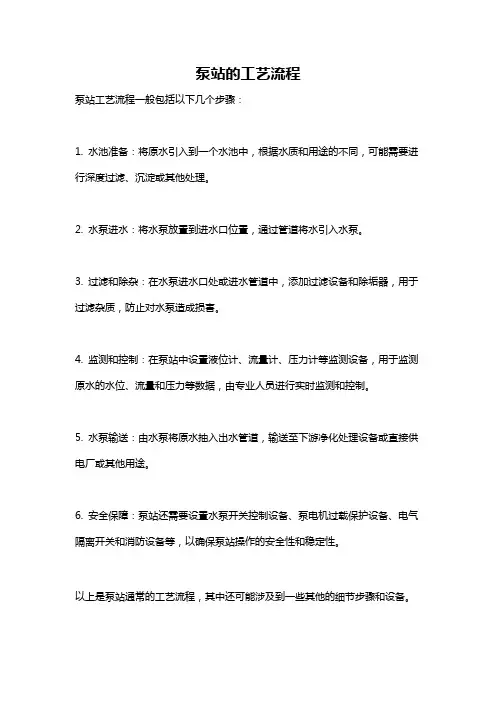

泵站的工艺流程
泵站工艺流程一般包括以下几个步骤：
1. 水池准备：将原水引入到一个水池中，根据水质和用途的不同，可能需要进行深度过滤、沉淀或其他处理。
2. 水泵进水：将水泵放置到进水口位置，通过管道将水引入水泵。
3. 过滤和除杂：在水泵进水口处或进水管道中，添加过滤设备和除垢器，用于过滤杂质，防止对水泵造成损害。
4. 监测和控制：在泵站中设置液位计、流量计、压力计等监测设备，用于监测原水的水位、流量和压力等数据，由专业人员进行实时监测和控制。
5. 水泵输送：由水泵将原水抽入出水管道，输送至下游净化处理设备或直接供电厂或其他用途。
6. 安全保障：泵站还需要设置水泵开关控制设备、泵电机过载保护设备、电气隔离开关和消防设备等，以确保泵站操作的安全性和稳定性。
以上是泵站通常的工艺流程，其中还可能涉及到一些其他的细节步骤和设备。
一、泵的吸入口管道流程：
1、管径
离心泵入口管径应比进口直径达1-2级后相等；往复泵入口管径应比进口直径达1-3宗级后相等；总之，需要进行水利学计算，应满足泵必须的汽蚀余量的要求。
2、管道的坡度
若泵进出口管线可能从在气体，而吸液设备高于泵时，则进口管道由吸液设备坡向泵，坡度最小为1：6为宜。
3、切断阀
为了便于维修和开车，应设置切断阀并尽可能的靠近泵入口，口径应与管径相同。
为了节约阀门的投资，当吸入管径比进口管径达两级时，可选用比进口管径大一级的阀门，但需要验算汽蚀余量。
若系统只有一台泵，切断阀压力等级应与进口管道相同，若有两台或两台以上泵时，则切断阀及他与泵之间的管件等级至少应为正常操作温度下最大出口压力的3/4。
4、过滤器
小间隙泵，如：螺杆泵、齿轮泵、注塞泵等应设永久性过滤器。
每台装一个，位于切断阀与泵进口之间。
离心泵除物料脏或特殊要求外，一般不设永久性过滤器，但要求设开车用临时过滤器。
当口径大于或等于40时，也可设永久性过滤器，经常采用Y型过滤器，安装紧靠泵吸入管道切断阀的下游。
5、缓冲罐
往复泵当汽蚀余量必能满足要求时，可在绷得进口管道上设置缓冲罐。
二、泵排除管道流程：
1、切断阀
泵出口应设置切断阀，门的口径应与管径相同。
若管径比泵的出口管径竟大一级或大两级以上时，则阀门可比管径小一级。
对于进出口压差大于4.0Mpa 的离心泵宜设串联的双切断阀。
2、止回阀
容积式泵通常不设止回阀。
每台离心泵或漩涡泵在泵出口与切断阀之间应设
置止回阀，直径与切断阀相同。
泵出口管线为分支时，宜在泵出口总线上设置止回阀。
对于进出口压差大于4.0Mpa的离心泵宜设串联的双切断阀。
3、泄压阀
每台往复泵和转子泵出口与第一个阀门之间，应设置安全阀，若泵自备，则可不另设。
蒸汽往复泵出口一般不设泄压阀，但当泵失控时压力可能超过泵体虽能承受的压力或泵压力超过下游系统有较大影响时，应在泵出口处设置泄压阀。
其他类型泵若关闭出口阀压力可能增大会毁坏管道或设备时，应设置安全阀。
4、压力表
每一台泵的出口应装压力表，位于泵和出口第一个法门之间的直段管线上。
5、缓冲罐
在下列场合的往复泵的管道上需设缓冲罐：
（1）为改善计量的正确性，需减少流量的脉冲幅度，对单缸或双缸单作用泵，在流量计上游应设缓冲罐，双缸双作用及三缸泵仅在进出口干管上设缓冲罐。
（2）为了减少高压管道振动，应设缓冲罐。
当P≥3.5Mpa时就需要与泵的设计者商榷是否安装缓冲罐。
（3）泵用于油压系统，为了防止液压脉动使系统操作不稳定，应设缓冲罐。
三、放空与放净管道/ ?# E( X/ }* U& k
1、放空
除自行排气的泵外，均需设开车用放空管道。
为了防止气阻，在进口管道上应设操作放空管道。
真空系统的放空均应返回至吸液设备的气相空间。
输送液化石油气的泵在泵进口管道上设置排入密闭系统的放空管道。
输送沥青等操作时需经常防空物料至系统，应将放空管道返回吸液设备，并设伴热管道。
2、放净
卧式泵的壳体应设放净阀。
若进出口切断阀之间的物料不可能通过泵体放净，则应在管道上设放净阀，离心泵出口管线上，在止回阀与切断阀之间应设放净阀。
四、其他管道
1、低流量保护管道
离心泵如可能在低于泵的允许最小流量运转，应设泵低流量保护管道，使一部分流体从泵排出口返回至泵入口端的容器内，离心泵短期操作在额定流量的20%以下时，应装有限流孔板旁路（设截止阀或调节阀）；其流量至少为额定流量的20%，若流体通过旁路孔板可能会闪蒸时，则应考虑增设相应冷却措施，离心泵若长期运转在额定流量30%以下时，应设孔板调节旁路，旁路与泵的吸液设备相连。
2、暖泵及防凝管道
离心泵输送物料温度若超过200℃，需设防凝和暖泵管道，是少量物料由操作泵有排出管道引出流经备用泵的泵体，然后回至泵入口，是泵处于热备状态，防止备用泵及吸入、排出管道内介质凝固，保证暖泵，便于启动。
图中管A为吸入、排出口防冻、凝管道，可于停工清扫管道合用；管B为启动暖泵管道，当排除管径小于DN80时，可不设管B，采用稍稍打开出口阀代替。
旁通流量约为正常流量的3-5%。
若气温低于物料的凝固点，需设暖泵旁路，以免物料在泵内凝固，此外，泵进出口之间需设防凝旁路，该管路与主管路的连接点应尽靠近切断阀，防止出现死角。
防凝旁路用蒸汽或电伴热。
3、平衡管道
泵输送常温喜爱饱和蒸汽压大于大于大气压或出于闪蒸状态的液体尤其是立式泵，在泵的进出口与切断阀之间应设平衡管道，防止蒸汽进入泵体产生气蚀。
平衡管应尽量靠近泵进口引出，返回吸夜设备的气相空间。
平衡管道应设置切断阀。
4、高压管路
高扬程泵的出口切断阀的两侧压差较大，发瓣的单向受压较大，特别是大阀门不已开启，应在阀门的前后设DN20的旁路，在开启主阀前，先打开旁路阀，是主阀两侧的压力平衡，一边顺利开启主阀门。
《室外给水设计规范》
6.3.1水泵吸水管道
直径小于250mm时，流速为1.0～1.2m/s;
直径在250mm～1000mm时，流速为1.2～1.6m/s;
直径大于1000mm时，流速为1.5～2.0m/s;
水泵出水管道
直径小于250mm时，流速为1.5～2.0m/s;
直径在250mm～1000mm时，流速为2.0～2.5m/s;
直径大于1000mm时，流速为2.5～3.0m/s;
6.1.9泵房内直径DN300及DN300以上的阀门宜采用电动或液压驱动为主，但应备有手动功能
设计雨水管的总管口径时，在无压流（非满管流）时，管内设计流速通常在1m/s 左右，所用的最小设计流速应大于污水管渠，满流时雨水管内的最小设计流速为0.75m/s。
