CASS绘制和修改等高线技巧1、修改数字地面模型(修改三角网)一般情况下,由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线,如楼顶上控制点。
另外还因现实地貌的多样性和复杂性,自动构成的数字地面模型与实际地貌不太一致,这时可以通过修改三角网来修改这些局部不合理的地方。
(1)、删除三角形如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除(2)、增加三角形如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
通过以上命令修改了三角网后,选择“等高线”菜单中的“修改结果存盘”项,把修改后的数字地面模型存盘。
这样,绘制的等高线不会内插到修改前的三角形内。
注意:修改了三角网后一定要进行此步操作,否则修改无效!2、练习手工绘制等高线的方法:(1)右侧工具栏直接使用绘制等高线工具(2)复合线等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。
为使用等高线修改变得简单。
采用如下方法:在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具来绘制等高线,因为复合线非常容易拉动修改。
在等高线绘制完后可以拟合复合线,然后把拟合后复合线加注等高线属性即可,在属性工具条中可以更改等高线标高。
这样画出的等高线套合的非常好,易于修改。
3、等高线和高程点的注记等高线的注记一般只注记计曲线,注记的字头应指向山顶或高地,但字头不应指向图纸的下方。
关于高程点的注记一般选在明显地物点和地形点上,依据地形类别及地物点和地形点的多少,其密度为图上每100cm2内5~10个。
4、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。
CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能,完全满足等高线的修剪。
等高线的绘制方法和修饰技巧集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]等高线的绘制方法和修饰技巧平红星(中国石油天然气管道局天津设计院)摘要:数字地形图在我国石油工业及配套设施的建设中,起着非常重要的作用。
而地形图中最重要的符号就是等高线,能否合理、正确的绘制等高线是决定地形图精度的重要因素。
本文将结合我国在建的油气管道工程,详谈等高线的绘制方法和修饰技巧。
关键词:等高线,等高线的修饰、等高线的绘制,南方cass6.00引言随着我国经济和社会的不断发展,石油工业在国家现代化的建设中起着举足轻重的作用。
但经济发展的同时,城市用地和周边土地资源也日趋紧张,加之石油工业及配套设备自身存在的污染性和安全性问题,城市及城市周边已不再适合建设大型的石油工业及配套设备,而远离城市、人口稀疏的山地及丘陵地区却成为设备建设的理想之地。
因此,对于石油工程勘察部门来说,非平原地区的测量任务有所增加,如何简便、正确、合理的绘制测区内的等高线也成为绘图人员需要面对的问题。
1等高线的绘制本文以南方cass6.0成图软件为绘图工具,以沈阳—大连输气管道工程为事例介绍等高线的绘制方法。
1.1等高线的绘制流程:1.2等高线的绘制本文以“沈阳—大连输气管道工程,抚顺支线,抚顺末站站址地形图(图1)为例进行说明。
从图1中不难看出,图中心处为东北方至西南方的一条山脊,由山脊向东南和西北方向延伸至两山谷,填充区域为村庄。
在绘制该地区的等高线时,可采用分片绘制等高线的方法进行绘制。
见(图2)红色区域为选定的准备分别独立建立DTM 绘制等高线的区域。
图1图2按照1.1小节中的等高线绘制流程逐步操作。
一,展高程点。
(绘地物符号前已操作);二,使用PL 命令,将准备绘制等高线区域内的高程点框入其中并闭合PL 线;三,单击工具栏—等高线—建立DTM 选项,弹出对话框(图3)。
此时,应选择“由图面高程点生成”一项,单击“确定”。

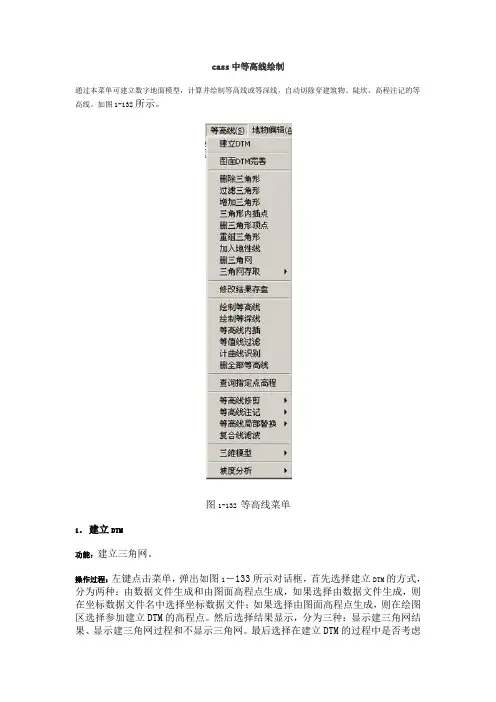

cass中等高线绘制通过本菜单可建立数字地面模型,计算并绘制等高线或等深线,自动切除穿建筑物、陡坎、高程注记的等高线。
如图1-132所示。
图1-132 等高线菜单1.建立DTM功能:建立三角网。
操作过程:左键点击菜单,弹出如图1-133所示对话框,首先选择建立DTM的方式,分为两种:由数据文件生成和由图面高程点生成,如果选择由数据文件生成,则在坐标数据文件名中选择坐标数据文件;如果选择由图面高程点生成,则在绘图区选择参加建立DTM的高程点。
然后选择结果显示,分为三种:显示建三角网结果、显示建三角网过程和不显示三角网。
最后选择在建立DTM的过程中是否考虑陡坎和地性线。
图1-133 建立DTM对话框2.图面完善功能:利用“图面DTM完善”即可将各个独立的DTM模型自动重组在一起,而不必进行数据的合并后再重新建立DTM模型。
操作过程:执行此菜单后,见命令区提示。
提示:选择要处理的高程点、控制点及三角网:选择需要建网的点或三角网。
3.删除三角形功能:当发现某些三角形内不应该有等高线穿过时,就可以用该功能删去它。
注意各三角形都和邻近的三角形重边。
操作过程:执行此菜单后,见命令区提示。
提示:select objects:用鼠标在三角网上选取待删除的三角形后回车或按鼠标右键,三角形消失。
当您修改完确认无误后,必需进行修改结果存盘。
4.过滤三角形功能:将不符合要求的三角形过滤掉。
操作过程:执行此菜单后,见命令区提示。
提示:请输入最小角度:(0-30) <10度>在0-30度之间设定一个角度,若三角形中有小于此设定角度的角,则此三角形会被系统删除掉。
请输入三角形最大边长最多大于最小边长的倍数:<10.0倍>设定一个倍数,若三角形最大边长与最小边长之比大于此倍数,则此三角形会被系统删除掉。
5.增加三角形功能:将未连成三角形的三个地形点(测点)连成一个三角形。
操作过程:执行此菜单后,见命令区提示。
CASS实验思路及方法(绘制等高线)总体说明1.方法对比:●常规的平板测图:等高线是由手工描绘的,等高线可以描绘得比较圆滑但精度稍低。
●数字化自动成图:等高线是由计算机自动勾绘,生成的等高线精度相当高。
2.CASS7.0特殊功能:●CASS7.0在绘制等高线时,充分考虑到等高线通过地性线和断裂线时情况的处理,如陡坎、陡涯等。
●CASS7.0能自动切除通过地物、注记、陡坎的等高线。
●由于采用了轻量线来生成等高线,CASS7.0在生成等高线后,文件大小比其它软件小了很多。
3.总体思路:在绘等高线之前,必须先将野外测的高程点建立数字地面模型(DTM),然后在数字地面模型上生成等高线。
内业成图流程总体流程:建立DTM→修改DTM→绘制等高线→等高线修饰一、建立DTM(构建三角网)1.定显示区展高程点:【绘图处理】→【展高程点】→输入比例尺(1:500)→选择文件“DGX.DAT”→【打开】→命令区提示“输入注记高程点的距离”时直接【回车】。
注:回头可查看“DGX.DAT”的格式。
2.建立DTM:【等高线】→【建立DTM】→选择建立DTM的方式(如:⊙由数据文件生成)和坐标数据文件名(如:DGX.DAT)→【确定】。
二、修改DTM(修改三角网)1.删除三角形作用:如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除。
方法:先将要删除三角形的地方局部放大→【等高线】→【删除三角形】→选择要删除的三角形(如果误删,可用“U”命令恢复)。
2.过滤三角形作用:如果出现CASS7.0在建立三角网后点无法绘制等高线,可过滤掉部分形状特殊的三角形。
另外,如果生成的等高线不光滑,也可以用此功能将不符合要求的三角形过滤掉再生成等高线。
可根据用户需要输入符合三角形中最小角的度数(如10°)或三角形中最大边长最多大于最小边长的倍数(如10倍)等条件的三角形。
方法:【等高线】→【过滤三角形】→输入“度数”和“倍数”(注:先【全图】,再“过滤三角形”,这样可以只管直观对比“过滤”前后的变化)3.增加三角形作用:补充高程点,增加三角形。
利用南方CASS准确勾绘与修饰等高线的方法以及常见问题的解决方案刘建英(青岛市勘察测绘研究院山东青岛 266109)摘要:在介绍等高线相关知识的基础上,阐述利用CASS软件准确勾绘等高线的方法,指出软件存在的问题与弊端,并结合实例,分析在修饰等高线过程中的常见问题,提出解决方案。
关键词:CASS、等高线、勾绘、修饰、问题、解决方案测量工作中常用等高线来表示地貌,形象的表示方法与合理的描述,使得等高线更贴近于现实,更能反映现状。
因此,绘制合理、正确的等高线就成了至关重要的问题,那么怎样的等高线才是正确的,又应该怎样勾绘与修饰等高线呢?本文将结合生产实际,进行细致的分析与讲解,并阐述利用南方CASS软件准确勾绘等高线的方法,针对修饰等高线过程中常见的问题,提出具体的解决方案。
一、等高线的相关定义与勾绘等高线的具体要求所谓等高线,就是地面上高程相同的相邻各点所连接而成的闭合曲线,也可以看作是不同海拔高度的水平面与实际地面的交线。
不同高度的环线是不会相合的,除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现象。
1.1等高线按其作用不同,分为首曲线、计曲线、间曲线与助曲线四种。
首曲线(基本等高线),是按规定的等高距测绘的细实线,用以显示地貌的基本形态;计曲线(加粗等高线),从规定的高程起算面起,每隔五个等高距将首曲线加粗为一条粗实线,以便在地图上判读和计算高程;间曲线(半距等高线),是按二分之一等高距描绘的细长虚线,主要用以显示首曲线不能显示的某段微型地貌;助曲线(辅助等高线),是按四分之一等高距描绘的细短虚线,用以显示间曲线仍不能显示的某段微型地貌。
间曲线和助曲线只用于显示局部地区的地貌,故除显示山顶和凹地各自闭合外,其他一般都不闭合。
还有一种与等高线正交、指示斜坡方向的短线叫示坡线,与等高线相连的一端指向上坡方向,另一端指向下坡方向。
1.2.在等高线上标注的数字为该等高线的海拔高度。
根据《城市测量规范》规定,基本等高距为0.5米时,高程注记点应注至厘米;基本等高距大于0.5米时可注至分米。
Cass常见问题回答1、手工绘制等高线:等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。
我在绘图中探索出一个比较好的方法:在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具,因为复合线非常容易拉动修改。
在等高线绘制完后可以批量拟合复合线,然后把拟合后的复合线加注等高线属性即可。
这样画出的等高线套合得非常好,非常漂亮。
这是别人的经验,但我不知怎样改变属性成等高线。
请专家解答:现我有一幅图就是别人用复合线画的,需把复合线转换成等高线。
急!急!急!回复:在数据菜单下有查看实体编码和加入实体编码。
先查询您要赋予复合线的编码,然后再加入编码,按提示做就可以了。
具体操作:先选择原地物,后选择需加属性的实体,或先输入地物编码后选择需改属性的实体注:通过“数据”菜单下的加入实体编码可修改地物属性。
2、CASS 坐标定位与点号定位的区别坐标定位显示在右边的屏幕菜单上,指的是用鼠标捕捉的方式来绘图,鼠标捕捉可以在状态栏中设置。
点好定位指的是,在命令栏输入点号来绘图。
3、在cass中,通过点号定位向cass中导入点,在绘图区怎么不显示啊?dat文件里的数据格式是:点号,编码,Y坐标,X坐标,高程这样的格式。
格式中编码可以不填,但逗号必须有;高程不能为0,如果为0的话就展不出点的。
注:高程为0的点无法展高程点,可以展野外测站点点号4、选取“编辑”菜单下的“删除”二级菜单下的“删除实体所在图层”,鼠标符号变成了一个小方框,用左键点取任何一个点号的数字注记,所展点的注记将被删除。
5、首曲线:从高程基准面起算,按固定等高距描绘的等高线。
首曲线,也叫基本等高线,是按基本等高距绘出的等高线。
在地形图上以0.1mm的细实线描绘,如1:5万地形图上首曲线依次为:10m、20m、30m……计曲线:从高程基准面起算,每隔四条(或三条)首曲线加粗的一条等高线。
为了阅读方便,从起点起,每隔四根等高线加粗描绘一根等高线,这根加粗的等高线就是计曲线(又叫加粗等高线)。
CASS绘制和修改等高线技巧1、修改数字地面模型(修改三角网)一般情况下,由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线,如楼顶上控制点。
另外还因现实地貌的多样性和复杂性,自动构成的数字地面模型与实际地貌不太一致,这时可以通过修改三角网来修改这些局部不合理的地方。
(1)、删除三角形如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除(2)、增加三角形如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
通过以上命令修改了三角网后,选择“等高线”菜单中的“修改结果存盘”项,把修改后的数字地面模型存盘。
这样,绘制的等高线不会内插到修改前的三角形内。
注意:修改了三角网后一定要进行此步操作,否则修改无效!2、练习手工绘制等高线的方法:(1)右侧工具栏直接使用绘制等高线工具(2)复合线等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。
为使用等高线修改变得简单。
采用如下方法:在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具来绘制等高线,因为复合线非常容易拉动修改。
在等高线绘制完后可以拟合复合线,然后把拟合后复合线加注等高线属性即可,在属性工具条中可以更改等高线标高。
这样画出的等高线套合的非常好,易于修改。
3、等高线和高程点的注记等高线的注记一般只注记计曲线,注记的字头应指向山顶或高地,但字头不应指向图纸的下方。
关于高程点的注记一般选在明显地物点和地形点上,依据地形类别及地物点和地形点的多少,其密度为图上每100cm2内5~10个。
4、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。
CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能,完全满足等高线的修剪。
cass绘制等高线在测绘领域中通常采用等高线来表示地貌。
所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。
用等高线表示地貌,不仅能明显表示出地面的起伏状态,而且能表示出地面的坡度和地面点的高程,便于在图上进行工程的规划设计.首先了解几个概念:地性线:地貌结构线在数字化成图软件中统称地性线。
地性线包括:山脊线、山谷线、变坡线.山脊线:山体两侧坡面的交线,沿山体方向沿伸至最高结合部山顶至鞍部的连线,也称分水线或分水岭.山谷线:山体两侧坡面从山脊向下沿伸至最低结合部的连线,也称汇水线;两个倾斜度不同的坡面点为变坡点,变坡点与变坡点之间的连线为变坡线。
地形测量中也把这几种线称为地貌结构的骨架线.外业的数据采集采用RTK,内业绘制等高线用南方CASS6.1成图软件一、外业数据采集为了让成图软件生成准确合理的等高线,在用RTK采集数据时,除了在地貌变向点和坡度变换点都要打点外,对于陡坎,只要不是接近90度的,一般应该在坎上和坎下立打点.对于陡坎形状变化的地方要打点,对于很直的陡坎要每隔15--20米打一点.区分陡砍和斜坡,陡砍是砍上和砍下的图面投影宽度小于1MM (即实际1M),反之图面投影大于1MM的要画为斜坡。
对1:1000图而言.在测量居民区时,都要在房顶上打点,此类不能代表当地高程的碎部点,应使其高程为零,即让内业建地面高程模型(DTM)时不予考虑该点.外业跑尺员的测量经验和碎部点的合理性直接影响内业等高线的生成质量,所以立镜人一般由搞测量多年的老工程师担当。
但用工程师立棱镜的做法有点夸张,成本过高.结合私人外业测量节约成本的考虑其实只要测站选的合理,完全可以只用普通小工,甚至是没有任何经验的,只需通过对讲机指挥其跑尺即可.二、等高线的生成在地形图中,等高线是表示地貌起伏的一种重要手段。
常规的平板测图,等高线是由手工描绘的,等高线可以描绘得比较圆滑但精度稍低。
在数字化自动成图系统中,等高线是由计算机自动勾绘,生成的等高线精度相当高。
南方CASS软件绘制数字化地形图等高线的应用和技巧摘要本文介绍了南方CASS软件的等高线绘制方法,并结合工作经验,提出CASS软件在绘制等高线方面的注意事项和技巧。
关键词CASS软件;等高线;技巧0 引言随着科技快速发展,GPS、全站仪、计算机和各种测绘软件已在测绘行业广泛应用,大比例尺全野外数字测图手段得到普及,大大提高了生产效率。
郑州市自来水总公司设计院通过组合使用徕卡GPS、拓普康全站仪和南方CASS测图软件,完成了大量的数字地形图测绘工作,取得良好的社会效益和经济效益,也积累了一定的实践经验,现将用CASS软件在绘制等高线方面的方法和经验介绍如下,供大家参考。
1 绘制等高线的基本方法1)等高线的定义。
等高线指的是地形图上高程相等的各点所连成的闭合曲线。
地形图上的等高城分为首曲线、计曲线、间曲线和助曲线4种。
此外,为了表示斜坡方向,在独立山顶、凹地处,绘一与等高线相垂直的短线,叫示波线,不与等高线相连的一端指向下坡方向。
2)等高线的基本特点。
(1)同线等高,即同一等高线上各点高度相同。
(2)自行封闭。
各条等高线必自行成闭合的曲线,若因图幅所限不在本幅闭合,必在邻幅闭合。
(3)不能分叉,不能合并。
即一条等高线不能分叉成两条,两条等高线不能合并成一条(悬崖,峭壁例外)。
3)等高线的绘制。
为了让等高线较好的代表地形、地貌,则需要采集尽量多的特征点高程数据,然后再进行合理的拟合和修饰,才会使等高线正确、科学。
传统的等高线手工绘制方法是个复杂、繁琐的作业过程,耗时长、效率低,但因是人工绘制,可以边绘制边检查,明显错误可以随时剔除。
利用CASS软件绘制等高线则具有自动、快捷的优点。
CASS软件绘制等高线的基本操作如下:运行南方CASS软件,通过“数据”菜单导入全站仪中的采集数据,点击“等高线”→“建立DTM”,在弹出窗口中选择坐标数据文件名,软件将自动建立DTM网络,然后点击“绘制等高线”,根据提示输入绘图比例尺,并在弹出窗口中选择拟合方式、输入等高距,点“确定”,软件将自动生成等高线。
利用南方CASS绘制等高线的方法作者:杨秀伶来源:《青年与社会》2014年第20期【摘要】在介绍等高线相关定义和绘制要求的基础上,阐述利用南方CASS绘制和修饰等高线的方法,并针对产生的问题,提出解决的方案。
【关键词】CASS;等高线;绘制;修饰在测量工作中,等高线是表示地貌起伏的一种重要手段。
南方CASS是使用广泛的地形地籍成图软件系统,利用该软件快速绘制准确、合理的等高线是值得研究的问题。
一、等高线的相关定义等高线指的是地形图上高程相等的各相邻点所连成的闭合曲线,等高线也可以看作是不同海拔高度的水平面与实际地面的交线,在同一幅图内,除了悬崖以外,不同高程的等高线不能相交。
等高线具有密陡舒缓的特性,能反映地表起伏的势态和地表结构的特征。
等高线按其作用不同,分为首曲线、计曲线、间曲线与助曲线四种。
当基本等高距为H 时,首曲线是按规定H测绘的细实线;计曲线为每隔4H将首曲线加粗为一条粗实线,便于地图上判读和计算高程;间曲线是1/2H描绘的细长虚线;助曲线,是按1/4H描绘的细短虚线;间曲线和助曲线只用于显示局部地区的地貌,可不闭合。
二、等高线绘制要求《城市测量规范》与《地形图图式》对等高线绘制要求。
(1)城市建筑区和不便于绘制等高线的地方,可不绘制等高线。
(2)在表示小山顶、小洼地、小鞍部等地貌形态时,可缩短其实部和虚部的尺寸。
(3)在等高线比较密的等倾斜地段,当两计曲线间的空白小于2mm 时,首曲线可省略不表示。
(4)等高线遇到房屋、窑洞、公路、双线表示的河渠、冲沟、陡崖、路堤、路堑等符号时,应表示至符号边线。
(5)单色图上等高线遇到各类注记、独立地物、植被符号时,应间断0.2mm。
(6)大面积的盐田、基塘区,视具体情况可不测绘等高线。
三、等高线的绘制利用南方CASS在绘制等高线时,先用外业采集高程点建立数字地面模型,然后采用轻量线来自动生成等高线,充分考虑到实际地形的复杂性,结合必要的人工干预,勾绘正确合理的等高线。
CASS绘制和修改等高线技巧下面是一些CASS绘制和修改等高线的技巧:1.数据采集:首先,需要进行地形数据的采集。
可以使用测量仪器和GPS设备进行数据采集,或者使用现有的地理信息系统数据。
确保采集的数据准确并包含所需的高程信息。
2.数据处理:将采集的数据导入CASS软件中进行处理。
首先,进行数据清理和筛选,删除不准确或冗余的数据。
然后,对数据进行格式化和转换,使其适用于等高线的绘制。
3.等高线的插值:使用CASS软件中的插值算法,将离散的高程数据转换为连续的等高线。
常见的插值方法包括逆距离加权法、克里金插值法和三次样条插值法。
选择合适的插值方法可以确保生成的等高线准确地反映地形的变化。
4.规划等高线密度:在绘制等高线之前,需要确定等高线的密度。
密度较高的等高线可以提供更详细的地形信息,但可能会导致绘制过多的等高线,使图形混乱不清晰。
密度较低的等高线可能无法准确反映地形的变化。
因此,需要根据具体情况选择合适的等高线密度。
5.绘制等高线:使用CASS软件的绘图工具,根据插值后的高程数据绘制等高线。
可以根据需要设置等高线的线型、颜色和标注方式。
在绘制的过程中,可以使用平滑工具和修饰工具进一步优化等高线的外观。
6.修改等高线:在绘制等高线后,可能需要对其进行修改。
CASS软件提供了各种修改工具,如擦除、移动和添加等。
通过使用这些工具,可以根据需要对等高线进行调整和修正。
7.输出和分析:完成等高线绘制和修改后,可以将结果输出为图像文件或地理信息系统数据。
这些数据可以用于进一步的分析和应用,如地形分析、洪水模拟等。
总之,CASS技术对于绘制和修改等高线提供了快速和高效的方法。
通过采集准确的地形数据、选择合适的插值方法、规划合适的等高线密度,并使用CASS软件的绘图和修改工具,可以获得满足需求的高质量等高线数据。
南方Cass9.1绘制等高线--------------适宜初学者了解等高线基本概念及绘制中注意事项在测绘领域中通常采用等高线来表示地貌。
所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。
用等高线表示地貌,不仅能明显表示出地面的起伏状态,而且能表示出地面的坡度和地面点的高程,便于在图上进行工程的规划设计。
首先了解几个概念:地性线:地貌结构线在数字化成图软件中统称地性线。
地性线包括:山脊线、山谷线、变坡线。
山脊线:山体两侧坡面的交线,沿山体方向沿伸至最高结合部山顶至鞍部的连线,也称分水线或分水岭。
山谷线:山体两侧坡面从山脊向下沿伸至最低结合部的连线,也称汇水线;两个倾斜度不同的坡面点为变坡点,变坡点与变坡点之间的连线为变坡线。
地形测量中也把这几种线称为地貌结构的骨架线。
地形骨架线示意图下面以南方CASS9.1成图软件绘制1:1000地形图为例,介绍等高线生成过程及注意事项。
一、外业数据采集在测量地貌时,为了让成图软件生成准确合理的等高线,在用RTK采集数据时,除了在地貌变向点和坡度变换点都要打点外,对于陡坎,只要不是接近90度的,一般应该在坎上和坎下打点。
对于陡坎形状变化的地方要打点,对于很直的陡坎要每隔15--20米打一点。
区分陡砍和斜坡,陡砍是砍上和砍下的图面投影宽度小于1MM(即实际1M),反之图面投影大于1MM的要画为斜坡。
在测量居民区时,都要在房顶上打点,此类不能代表当地高程的碎部点,应使其高程为零,即让内业建地面高程模型(DTM)时不予考虑该点。
外业跑尺员的测量经验和碎部点的合理性直接影响内业等高线的生成质量。
二、生成数字地面模型CASS9.1在绘制等高线时,充分考虑到等高线通过地性线和断裂线的处理,如陡坎、陡涯等。
CASS9.1能自动切除通过地物、注记、陡坎的等高线。
由于采用了轻量线来生成等高线,CASS9.1在生成等高线后,文件大小比其它软件小了很多。
在绘等高线之前,必须处理与实地不相符的相关高程点,然后建立数字地面模型(DTM),输入等高距软件自动生成等高线,绘制地性线,修改等高线。
准确绘制等高线的方法探讨在地形图上表示地貌的方法有很多种,在测量工作中通常采用等高线法。
所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。
用等高线表示地貌,不仅能明显表示出地面的起伏状态,而且能表示出地面的坡度和地面点的高程,便于在图上进行工程的规划设计。
本文就如何生成准确合理的等高线作简单的探讨。
外业的数据采集采用全站仪,内业等高线的生成利用广州南方测绘仪器公司开发的地形地籍成图软件(CASS)。
一、外业数据采集为了让成图软件生成准确合理的等高线,在外业用全站仪采集数据时,除了在地貌变向点和坡度变换点都要立镜外,对于陡坎,只要不是接近90度的,一般应该在坎上和坎下立镜测量,并记录陡坎的走向和坎向。
在测量居民区时,有时难免要在房顶上立镜,此类不能代表当地高程的碎部点,应使其高程为零,即让内业建地面高程模型(DTM)时不予考虑该点。
外业立镜人的测量经验和碎部点的合理性直接影响内业等高线的生成质量,所以立镜人一般由搞测量多年的老工程师担当。
二、等高线的生成当外业工作结束后,回到室内启动CASS成图软件,设置好通讯参数,利用CASS 软件的数据传输功能把全站仪上的坐标数据传出来保存为*.DAT格式的文件,然后就可以利用此文件开始内业成图了,在这里仅讨论内业成图中等高线的生成。
首先在建立地面高程模型(DTM)之前,应剔除明显高出地面不能代表当地高程的碎部点,把其高程改为零即可。
重要的一点是要使用“选择地性线”功能,使DTM的三角网边经过地性线,一般要将山脊线、山谷线、坡度变化线、地貌变向线、坡顶线和坡底线等用复合线绘出,在建DTM时考虑地性线,当然陡坎的坎上和坎下没有同时测量时,应在建DTM之前先绘出,并注意输入坎高,然后建DTM时根据提示选择考虑陡坎。
只有这样才能生成合理的DTM三角网,进而绘出准确逼真的等高线。
如果不考虑这些地性线,而用坐标数据文件直接生成三角网,往往会出现三角网边横穿陡坎、山脊线等不合理现象,以此绘制的等高线将失真。
原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程本例教程高清视频下载地址:/c0ijbz1nag优酷播放地址:/v_show/id_XMzY4ODE4Mzky.html一、系统环境:1.1 操作系统 WIN XP ;1.2 应用环境:南方CASS7.0 FOR CAD2004 或CAD2006 (破解版下载:/c0o6iyx6o2)二、实例数据:野外测点CASS坐标格式数据: \Program Files\CASS70\DEMO\ STUDY.DAT ,为CASS7.1安装目录内自带实例数据)。
在“南方CASS内业基本作图--野外测记草图法绘制常见地物教程(单击打开)”中,我们采用野外测记草图法完成了基本地物和地貌的绘制,并保存为“STUDY 平面图.DWG”(下载地址:/c0ijbz1nag)。
一张完整的地形图不只包含反映地物和地貌的基本图形元素,还需要有反映地形起伏和变化的等高线和高程,文字注记,以及图框等。
下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。
三、等高线的绘制和整饰3.1 切换展点注记单击【绘图处理】菜单--【切换展点注记】,单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位,如下图所示。
另外,为了能够看清楚测点点位,我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
3.2 展高程点●单击【绘图处理】菜单--【展高程点】,在弹出“输入坐标数据文件名”对话框中,指定打开坐标数据文件打开路径:\ProgramFiles\CASS70\DEMO\STUDY.DAT。
如下图所示●注意命令提示行显示“注记高程点的距离(米):”时,输入10,回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0,所以没有能够显示注记高程,这些测点也不参与DTM的建立。
cass 等高线高程CASS 等高线高程在地图绘制和城市规划中,地形是非常重要的因素之一。
而高程具有十分重要的意义。
在地图上,高程的表现方式有很多种,比如夭浮山明暗法、色彩变化法等等。
而其中较为重要的便是等高线,因为等高线是一种十分直观的表达高程的方式。
在地形测量中,可以采用现场测量,使用测绘仪等工具,也可以使用遥感地学技术获取高程数据。
而CASS是一个十分实用的测绘软件,其中的等高线高程模块可以快速准确的生成等高线高程,这个模块就是我们今天要介绍的CASS等高线高程。
一、 CASS简介CASS是一个国内的著名测绘软件之一,CASS中的一些功能如等高线高程、自然状况图的制图、自动化地形测量和数字地形模型制作等在国内测绘领域拥有十分重要的地位和影响力。
CASS的等高线高程模块是其中的一个十分重要的模块,下面我们就来简单介绍一下。
二、等高线高程模块主要功能等高线高程模块是CASS中一个非常实用的模块,其主要功能有如下几个方面:1. 等高线高程绘制。
该模块可以实现对测量数据进行等高线提取,自动绘制等高线线型等操作,自动生成高程图,进一步可以根据需求自由调整等高线。
2. 等高线高程计算。
该模块可以对地形测量数据进行数字化处理,按照给定坐标进行等高线计算和分级操作,方便地实现坑谷流域及断面分析、填挖后高程计算等功能。
3. 等高线高程模拟。
该模块可以模拟地形,方便观察地形特征,进一步帮助用户掌握地形信息。
以上三个功能是等高线高程模块的主要功能,另外该模块还提供支持水平距离测量,切线点、梯形位差等信息的测量、栅格图层的载入等操作,以满足综合的高程信息处理需求。
三、案例演示下面我们将通过一个简单的案例来演示如何在CASS中使用等高线高程模块。
我们以一个小山丘为例,展示如何进行地形分析,提取并制作等高线高程图:1. 先使用CASS的地形测量功能测量小山丘的数据,生成数字地形模型。
2. 确定等高线高程参数。
在CASS中可以自定义区间和密度,控制等高线的生成和细节。
CASS绘制和修改等高线技巧
1、修改数字地面模型(修改三角网)
一般情况下,由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线,如楼顶上控制点。
另外还因现实地貌的多样性和复杂性,自动构成的数字地面模型与实际地貌不太一致,这时可以通过修改三角网来修改这些局部不合理的地方。
(1)、删除三角形
如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除
(2)、增加三角形
如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
通过以上命令修改了三角网后,选择“等高线”菜单中的“修改结果存盘”项,把修改后的数字地面模型存盘。
这样,绘制的等高线不会内插到修改前的三角形内。
注意:修改了三角网后一定要进行此步操作,否则修改无效!
2、练习手工绘制等高线的方法:
(1)右侧工具栏直接使用绘制等高线工具
(2)复合线
等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。
为使用等高线修改变得简单。
采用如下方法:在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具来绘制等高线,因为复合线非常容易拉动修改。
在等高线绘制完后可以拟合复合线,然后把拟合后复合线加注等高线属性即可,在属性工具条中可以更改等高线标高。
这样画出的等高线套合的非常好,易于修改。
3、等高线和高程点的注记
等高线的注记一般只注记计曲线,注记的字头应指向山顶或高地,但字头不应指向图纸的下方。
关于高程点的注记一般选在明显地物点和地形点上,依据地形类别及地物点和地形点的多少,其密度为图上每100cm2内5~10个。
4、等高线的修饰
等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。
CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能,完全满足等高线的修剪。
5、等高线内插
功能:当等高线过疏时,通过此功能在其中内插等高线。
6、打散高程注记。
(绘图处理----高程点处理)
展出的高程点和数字是一个整体,有时需要编辑高程和移动数字,此时应使用打散高程注记命令,使高程点和高程注记分开,然后使用合成打散的高程注记命令进行合成。
7、加入一个高程点。
交互展点
8、在等高线修剪时,用消隐穿高程注记等高线命令后,去掉文字注记后,等高线不能恢复显示。
将整条等高线删掉再用----回退。
9、断开后的等高线,再进行修改编辑时,可使用PE命令,进行合并、拟合等操作。
10、等高线总共有四种拟合方式:不拟合(折线)、张力样条拟合、三次B样条拟合和SPLINE拟合。
观察等高线效果时,可输入较大等高距并选择不光滑,以加快速度。
如选拟合方法2,则拟合步距以2米为宜,但这时生成的等高线数据量比较大,速度会稍慢。
测点较密或等高线较密时,最好选择光滑方法3,也可选择不光滑,过后再用“批量拟合”功能对等高线进行拟合。
选择4则用标准SPLINE样条曲线来绘制等高线,提示请输入样条曲线容差:<0.0>容差是曲线偏离
理论点的允许差值,可直接回车。
SPLINE线的优点在于即使其被断开后仍然是样条曲线,可以进行后续编辑修改,缺点是较选项3容易发生线条交叉现象。
11、复合线滤波
功能:减少复合线上的结点数目,便于部分修改复合线形状。
减少存储空间。
操作过程:执行此菜单后,见命令区提示。
提示:请选择:(1)只处理等值线(2)处理所有复合线<1>:如选1,则提示如下:
请输入滤波阀值<0.5米>:输入结点保留间隔,系统默认为0.5
请选择要进行滤波的等值线:选择需要处理的等值线。
处理完后用“清理图形”,再另存为一个文件,数据将压缩80%以上。
