用CASS绘制地形图_详细过程分解

测绘工程系 马驰1
第3章 内业成图
1、业成图方法
“草图法”作业方式 “简码法”作业方式 野外Leabharlann 作简码1、CASS菜单与工具条
操作界 面主要 分为三 部分： •顶部下 拉菜单 •右侧屏 幕菜单 •工具条
“文件”菜单
本菜单主要用于控制文件的输入、 输出，对整个系统的运行环境进行 修改设定。
加入CASS环境
屋 屋围 坎 等 展 点 线
码码
标
坐方
墙
分点
标位
楼
角
梯
2、CASS基本作图
CASS基本作图流程
1. 定显示区 2. 选择成图法 3. 展点 4. 绘平面图 5. 绘等高线 6. 加注记 7. 加边框 8. 绘图输出
数据文件
STUDY.DAT
生 成 的 地 图
1. 定显示区
通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范 围。【绘图处理】【定显示区】,打开数据文件 STUDY.DAT
【独立地物】【公共设施】用 69、70、71、72、97、98 分 别绘制路灯；【科文卫体】用 73、74 绘制宣传橱窗；【农 业设施】用 59 绘制不依比例肥气池。
【水系设施】【陆地要素】用 79 绘制水井。
【管线设施】【电力线】用 75、83、84、85 绘制地面上输 电线。
【植被园林】【林地】用 99、100、101、102 分别绘制果树 独立树；【耕地】用 58、80、81、82 绘制菜地（不拟合， 保留边界）。
【控制点】【平面控制点】用1、2、4分别生成埋石图根点。 （等级-点名：D121，D123，D135）
❖点号注记的删除 【编辑】【删 除】【实体所在 图层】
鼠标左键点取 任何一个点号的 数字注记，所有 展点注记被删除。生

CASS屏幕菜单
CASS7.0在屏幕的右侧设置了“屏 幕菜单”，这是一个测绘专用交互 绘图菜单。
主要包括坐标定位、文字注记方式 的选择，以及表示各种地物的图形 的确定。
工具条
两类工具条
上部的“标准工具条”（AutoCAD自带）
屏幕左侧的“CASS实用工具条”，（CASS常用功能）
测绘工程系 马驰1
第3章 内业成图
1、业成图方法
“草图法”作业方式 “简码法”作业方式 野外操作简码
1、CASS菜单与工具条
操作界 面主要 分为三 部分： •顶部下 拉菜单 •右侧屏 幕菜单 •工具条
“文件”菜单
本菜单主要用于控制文件的输入、 输出，对整个系统的运行环境进行 修改设定。
体 体 成 取 向 询 定 离 记 房 房例 陡 、 互 根 力 路
编编
目
点与
屋 屋围 坎 等 展 点 线
码码
标
坐方
墙
分点
标位
楼
角
梯
2、CASS基本作图
CASS基本作图流程
1. 定显示区 2. 选择成图法 3. 展点 4. 绘平面图 5. 绘等高线 6. 加注记 7. 加边框 8. 绘图输出
数据文件
4. 绘平面图（公路）
【交通设施】【公路】 选择“平行等外公路”
输入92，45，46，13，47，48，回车。 拟合线<N>?输入 Y，回车。 1.边点式/2.边宽式<1>:回车 点 P/<点号>输入 19，回车。
4. 绘平面图（房屋1）
【居民地】【一般房屋】，选择“多点砼房屋”
当鼠标指针在这两个工具栏的某个图标上停留 一两秒钟，将出现该图标的在线提示。

《测量学》学生实验报告开课学院资源与环境工程学院开课班级2012级水土保持与荒漠化防治实验项目名称使用南方CASS软件进行地形图的绘制实验性质综合性实验学生姓名××学生学号××××实验成绩实验项目名称使用南方CASS软件进行地形图的绘制课程名称测量学实验时间2014年6月20日下午14：00-16：00实验地点安顺学院西校区学生姓名××学生学号××××指导教师××实验目的通过实验，掌握使用南方CASS软件进行地形图绘制的方法和流程。

实验内容1.数据的导入2.数据的处理3.数据的输出实验步骤一．数据的导入软件打开页面如下图：1.展高程点单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径。

打开数据存放文件——在导出的数据窗口——用选择菜单“工具”中“画直线”。

“画直线”菜单命令有三个选项：“数段”“一段”“徒手画”绘制多线段（复合线）选择菜单“工具”中的“复合线”菜单命2013学年至2014学年第二学期学生实验报告令。

或选择菜单“工具”中的“画弧”菜单；或样条曲线来将数据连接起来。

2．展野外测站点点号先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如下图所示，按左键后，输入对应的坐标数据文件名后，便可在屏幕上展出野外测点的点号。

3. 简码识别单击【绘图处理】--【简码识别】，弹出“输入简编码坐标数据文件名”对话框中，指定有简码坐标数据文件打开路径，单击【打开】按钮后，CASS自动完成地物的绘制，如下图所示。

二．数据的处理1.建立DTM模型单击【等高线】菜单--【建立DTM】，在弹出“建立DTM”对话框中做如下设置：√单选“由数据文件生成”；√单击“...”按钮指定“坐标数据文件名”打开路径√单选“显示建三角网结果”√复选“建模过程考虑陡坎”和“建模过程考虑地性线”，如下图所示。

CASS实用工具条
察 加 重 批 线 坎 查 查 文 画 画画 画 画 键 展 绘 绘
看 入 新 量 型 高 询 询 字 多 四依 各 斜 盘 绘 制 制
实 实 生 选 换 查 指 距 注 点 点比 类 坡 交 图 电 道
体 体 成 取 向 询 定 离 记 房 房例 陡 、 互 根 力 路
编编
目
点与
.
22
2. 选择成图法
【坐标定位】【点号定位】,打开点号坐标数据文件STUDY.DAT
.
23
3. 展点
【绘图处理】【展野外测点点号】，提示“绘图比 例尺”，回车（1:500）或输入比例尺；然后打开对 应的坐标数据文件STUDY.DAT
.
24
4. 绘平面图（公路）
【交通设施】【公路】 选择“平行等外公路”
.
10
“土地利用”菜单
通过本菜单可绘制行政区界，生成图 斑等地类要素，对土地利用情况进行 统计和。
.
11
“等高线”菜单
通过本菜单可建立数字地面模型， 计算并绘制等高线或等深线，自动 切除穿建筑 物、陡坎、高程注记 的等高线。.源自12“地物编辑”菜单
功能：主要对地物进行加工编 辑。内容丰富，手段多样，如 果灵活应用，将大大提 高制图 效率。
【居民地】【一般房屋】，选择“多点砼房屋”
输入dd，回车，60， 61，62，a，用鼠标在 62点上侧一定距离处 点一下，4.5，63，j， 64，65，C，回车。 输入层数:<1>输入 2，回车。
.
27
4. 绘平面图（其它地物）
【居民地】【一般房屋】用 3、39、16 三点 绘制2层四点砖房屋；【垣栅】用 68、67、66 绘制不拟合的依比例围墙；【普通房屋】用76、 77、78 三点绘制四点棚房。

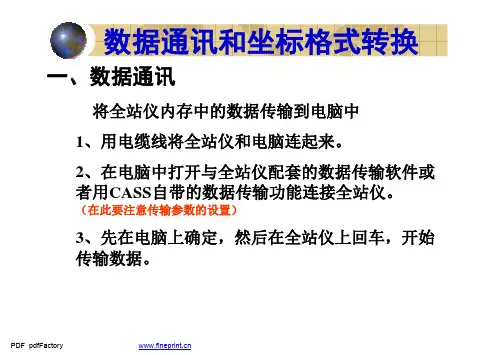

数据通讯和坐标格式转换一、数据通讯将全站仪内存中的数据传输到电脑中1、用电缆线将全站仪和电脑连起来。

2、在电脑中打开与全站仪配套的数据传输软件或者用CASS自带的数据传输功能连接全站仪。

（在此要注意传输参数的设置）3、先在电脑上确定，然后在全站仪上回车，开始传输数据。

二、坐标格式转换点号,属性,Y,X,H (逗号为英文状态下)1,,10014.104,56186.592,30.8232,,10001.731,56182.934,31.0193,,9998.785,56189.629,30.9454,,9994.432,56190.462,30.9675,,9985.764,56192.303,30.9836,,9981.436,56193.131,30.9737,,9951.849,56199.054,31.0601.CASS 默认的坐标格式2.格式转换由于使用的仪器型号不同，故传输得到的数据格式也不一样。

目前来说，有以下几种方法进行格式转换：u使用与全站仪配套的数据传输软件进行处理。

（最方便）u下载通用的数据格式转换软件。

u手工处理。

即使用excel进行转换。

u针对不同数据格式特点，自己编写小程序。

数据通讯结束后，计算机的硬盘里就保存了全站仪传来的坐标数据文件，再由CASS进行成图。

根据数据采集的方式不同也有不同的成图方法。

分别有“草图法”、“简码法”、“测图精灵成图法”和“电子平板成图法”。

一、成图方式二、数据传输三、草图法绘制地形图CASS绘制地形图一、成图方式1、草图法2、简码法3、电子平板法4、数字化仪录入法1、草图法“草图法(无码方式)”:工作方式要求外业工作时，除了测量员和跑尺员外，还要安排一名绘草图的人员，在跑尺员跑尺时，绘图员要标注出所测的是什么地物（属性信息）及记下所测点的点号（位置信息），在测量过程中要和测量员及时联系，使草图上标注的某点点号要和全站仪里记录的点号一致，而在测量每一个碎部点时不用在电子手簿或全站仪里输入地物编码。

实验九用CASS绘制地形图(这个绘图过程涉及到一个数据文件（dat格式文件），需先将dat 文件展点操作（展点后变为dwg文件），这个已经展点的dwg文件下载地址大家可以下载下来配合这个操作步骤学习之~~)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

CASS地形图绘制和土方量计算操作步骤(精)1. 简介CASS（Computer Aided Surveying and Design）是计算机辅助测量和设计的缩写，是现代土木工程中广泛应用的一种技术。

CASS地形图绘制和土方量计算是CASS技术中重要的应用之一，本文将详细介绍CASS地形图绘制和土方量计算的具体操作步骤。

2. 操作步骤2.1 准备工作在进行CASS地形图绘制和土方量计算之前，需要进行一些准备工作，包括：1.确定测量范围和测区范围，包括测量范围的坐标起点和终点。

2.准备好测量仪器，如全站仪、经纬仪等。

3.建立测量坐标系，包括指定坐标起点和建立坐标点。

2.2 地形图绘制在进行CASS地形图绘制时，需要进行如下操作：1.将测量仪器安装好，进行必要的校准和调试。

2.在测量区范围内进行测量，记录下测量数据。

3.将测量数据输入到计算机中，进行数据处理和转换。

4.利用绘图软件，如AutoCAD等，根据测量数据绘制地形图。

5.对绘制的地形图进行必要的质量检验和审查，确保各项参数和数据正确无误。

2.3 土方量计算在进行CASS土方量计算时，需要进行如下操作：1.根据绘制的地形图，确定土方工程的量和位置。

2.通过计算机软件，如Excel等，进行土方量和体积的计算。

3.对计算得到的土方量和体积进行验证和修正。

4.完成土方量计算后，需要进行进度汇报和成本分析，以确定工程进度和工程成本。

3. 总结CASS地形图绘制和土方量计算是现代土木工程中不可或缺的技术手段，能够有效提高工程的质量和工作效率。

在进行CASS地形图绘制和土方量计算时，需要认真准备工作，并严格按照操作步骤进行操作，以确保工作的准确性和可靠性。

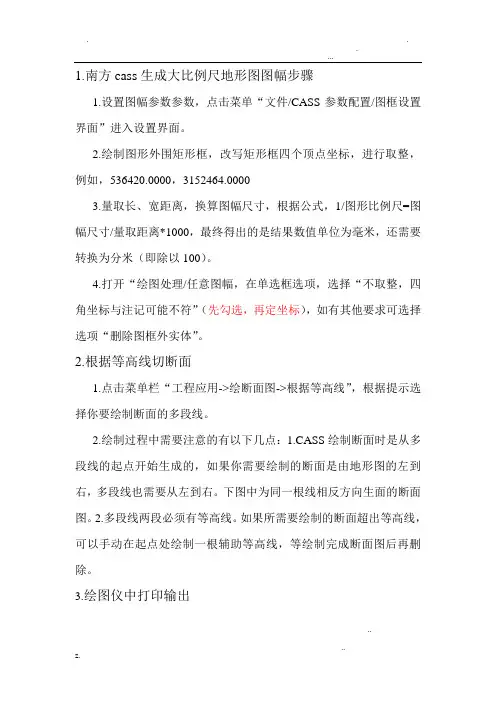

1.南方cass生成大比例尺地形图图幅步骤1.设置图幅参数参数，点击菜单“文件/CASS参数配置/图框设置界面”进入设置界面。

2.绘制图形外围矩形框，改写矩形框四个顶点坐标，进行取整，例如，536420.0000，3152464.00003.量取长、宽距离，换算图幅尺寸，根据公式，1/图形比例尺=图幅尺寸/量取距离*1000，最终得出的是结果数值单位为毫米，还需要转换为分米（即除以100）。

4.打开“绘图处理/任意图幅，在单选框选项，选择“不取整，四角坐标与注记可能不符”（先勾选，再定坐标），如有其他要求可选择选项“删除图框外实体”。

2.根据等高线切断面1.点击菜单栏“工程应用->绘断面图->根据等高线”，根据提示选择你要绘制断面的多段线。

2.绘制过程中需要注意的有以下几点：1.CASS绘制断面时是从多段线的起点开始生成的，如果你需要绘制的断面是由地形图的左到右，多段线也需要从左到右。

下图中为同一根线相反方向生面的断面图。

2.多段线两段必须有等高线。

如果所需要绘制的断面超出等高线，可以手动在起点处绘制一根辅助等高线，等绘制完成断面图后再删除。

3.绘图仪中打印输出..1.绘制打印红线，确定打印围。

量取红线长与宽，记录下图上距离。

2.点击“文件”下的“打印”，首先在打印机/绘图仪处选择你的打印机。

3.如果你的图不是正规的标准图幅，你需要设置图纸尺寸。

点击打印机后面的“特性”按钮，进入绘图仪配置编辑器。

选择下图中列表框中的自定义特性，再点击下方的自定义特性按钮。

纸与打印尺寸的关系：A0 841*1189（是16倍的A4）、A1 594*841（是8倍的A4）、A2 420*594（是4倍的A4）、A3 297*420（是2倍的A4）A4 210*297。

4.坐标转换1. 点击菜单“地物编辑/坐标转换”，弹出下面界面..左右键结合5.三角网方量计算1.DTM法：也叫三角网法，主要应用于平场的情况。

实验九用CASS绘制地形图(绘图过程涉及到一个数据文件（dat文件），文件地址：，不过这个文件是已经展点了的dwg文件，不用大家展点直接用！)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1study.dwg图2-2“定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3执行“定显示区”操作的对话框图2-4选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成!共读入106个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

图2-5选择“展野外测点点号”图2-6STUDY.DAT展点图输入对应的坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示。

第三章测制地形图前面的章节已经介绍了CASS7.0作为一个综合性数字化测图软件的特点、功能和基本操作方法，这些内容是从整体上掌握CASS7.0是必不可少的。

而从本章开始我们将以专题应用为主线向您介绍CASS7.0在各项数字化测图与管理工作中的具体工作方法。

CASS7.0系统提供了“内外业一体化成图”、“电子平板成图”和“老图数字化成图”等多种成图作业模式。

本章主要介绍“内外业一体化”的成图作业模式。

本章根据数字化测图的特点介绍用CASS7.0测绘地形图的方法。

与CASS以前版本类似，内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等，最后利用CASS7.0绘制一幅地形图。

本章将用到CASS7.0本身提供的演示数据文件YMSJ.DAT，WMSJ.DAT,DGX.DAT。

通过本章的学习将学会以下内容： 1．数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）；2．绘制平面图；3．绘制等高线（绘制地形图）；4．图形编辑（包括常用编辑、图形分幅、图幅整饰等）；5．地形测图的基本技巧。

3.1 准备3.1.1 控制测量和碎部测量原则当在一个测区内进行等级控制测量时，应该尽可能多选制高点（如山顶或楼顶），在规范或甲方允许范围内布设最大边长，以提高等级控制点的控制效率。

完成等级控制测量后，可用辐射法布设图根点,点位及点之密度完全按需要而测设，灵活多变。

如图3-1所示，对整个9幅图2.25平方公里来说，总共布设了49个控制点，除去图幅外的点，平均每幅图最多5个控制点。

图3-1某数字化测图工程的控制网略图图3-2 利用制高点可能少搬站图3-3 地物较多时可能要经常搬站在进行碎部测量时，对于比较开阔的地方，在一个制高点上可以测完大半幅图，就不要因为距离“太远”（其实也不过几百米）而忙于搬站，如图3-2所示。

对于比较复杂的地方，就不要因为“麻烦”（其实也浪费不了几分钟）而不愿搬站，要充分利用电子手簿的优势和全站仪的精度，测一个支导线点是很容易的，如图3-3所示。

CASS地形图绘制基本流程
一、绘图处理=>定显示区=>选择需要绘制地形图的文件然后确定
=>（这一步就把地形图的显示范围确定了）
二、绘图处理=>展高程点=>输入比例尺=>选择需要绘制地形图的
文件然后确定=>输入“注记高程点的距离”=>
三、等高线=>由数据文件建立DTM=>选择需要绘制地形图的文件
然后确定=>选择“是否考虑砍高”之后确定=>选择对象（这一步可直接回车，表示全部选择）=>
四、等高线=>绘制等高线=>输入等高距后回车=>选择等高线是否
拟合（一般选择3，三次B样条拟合）=>到这一步等高线就绘制成功了，这时可把三角网删除或关闭。

最简便的方法把图层里的SJW前面的灯关掉。

然后把不符合规定的等高线删除或做单独处理。

五、现在就可以在上面绘制地形地物了。

为方便操作可把点号显示
出来。

操作方法为。

绘图处理=>展野外测点点号=>选择需要处理的文件然后确定。

然后选择屏幕右边的地物。

比如要绘制一四点房屋。

再根据具体要求绘制其它地形地物。

(绘制图形时应把“对象捕捉”打开。

图形绘制成功后，为方便图形的协调形，可把图形的点号删除或关闭。

操作方法为把图层里的ZDH图层前的“灯”关掉即可。

六、绘制图幅或绘制图框。

打印出图。

实验九用CASS绘制地形图(这个绘图过程涉及到一个数据文件（dat格式文件），需先将dat文件展点操作（展点后变为dwg文件），这个已经展点的dwg文件下载地址/大家可以下载下来配合这个操作步骤学习之~~)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

1. 南方CaSS生成大比例尺地形图图幅步骤1•设置图幅参数参数，点击菜单“文件/CASS参数配置/图框设置界面”进入设置界面。

2. 绘制图形外围矩形框，改写矩形框四个顶点坐标，进行取整，例如，536420.0000, 3152464.00003. 量取长、宽距离，换算图幅尺寸，根据公式，1/图形比例尺=图幅尺寸/量取距离*1000 ,最终得出的是结果数值单位为毫米，还需要转换为分米（即除以100）。

4. 打开“绘图处理/任意图幅，在单选框选项内，选择“不取整，四角坐标与注记可能不符”（先勾选，再定坐标），如有其他要求可选择选项“删除图框外实体”。

2. 根据等咼线切断面1. 点击菜单栏“工程应用-＞绘断面图-＞根据等高线”，根据提示选择你要绘制断面的多段线。

2. 绘制过程中需要注意的有以下几点：1.CASS绘制断面时是从多段线的起点开始生成的，如果你需要绘制的断面是由地形图的左到右，多段线也需要从左到右。

下图中为同一根线相反方向生面的断面图。

2.多段线两段必须有等高线。

如果所需要绘制的断面超出等高线，可以手动在起点处绘制一根辅助等高线，等绘制完成断面图后再删除。

3绘图仪中打印输出1. 绘制打印红线，确定打印范围。

量取红线长与宽，记录下图上距离2. 点击“文件”下的“打印”，首先在打印机/绘图仪处选择你的打 印机。

3•如果你的图不是正规的标准图幅，你需要设置图纸尺寸。

点击 打印机后面的“特性”按钮，进入绘图仪配置编辑器。

选择下图中列 表框中的自定义特性，再点击下方的自定义特性按钮。

纸张与打印尺寸的关系：Ao 841*1189 （是 16 倍的 A4） 、A1 594*841 （是 8 倍的 A4） 、A2 420*594 （是 4 倍的 A4 ）、A3 297*420 （是 2 倍的 A4） A4210*297 O4.坐标转换1. 点击菜单“地物编辑/坐标转换”，弹出下面界面数据文件名转换前；C:\Program Fi 紀s [x86]2ASS 了Du ）EMOu ）示例数期 | … 转换后皐FiIeS （x06）∖CΛSS7G ∖DEMO ∖0^^∣J⅛⅛∣I [.y j I 讦算转换参数； J 转换图形 窗转换数据横平移421SΛ86 旋转角N （T 367 55*0" 纵平移 1171 78.871尺度-1.596 序号 转换前说东） 转换前XtItJ 转按后W 东J 转换后 ><（北| 1 53414.28031421.880 53443.364 31401.635 2 53387.800 31425.020 53448.829 31443.β38坐标鎂菠已有公共点J公共点坐标转换前：⅛ 53387.8转换JSH 东 53448.628597转换右键结合5. 三角网方量计算1.DTM 法：也叫三角网法，主要应用于平场的情况。

南方cass如何做地形图
南方CASS9.0生成地形图的教学包学会
地形图如何用cass生成？下面就跟着我一步一步来不要错过每一步。

1.生成图形前要有现场的测量原始数据,而且南方cass的数据格式必须是下面这种类型。

DX,,35647234,29172612,1200.123
上面的数据格式给大家分析下：DX是现场采集的数据的点名。

35647234是在我们坐标系里面是Y坐标，29172612为X坐标，1200.123为现场测量的高程。

注意：以上数据中的逗号（，）是在英文输入法下的逗号。

2 有了现场测量的数据以后我们现在就要开始生图的步骤了。

1、打开CASS，在工具栏里面有一个绘图处理如下：
2.点击绘图处理然后点击展野外测点点号。

3.然后我们打开我们保存的测量原始数据。

格式是（.dat）如下图。

4.展野外测量点过程中命令栏下会提示要绘图的比例，这个根据自己的需要设置。

展点后得到以下图形。

5、然后点击工具栏的等高线，然后在点击建立DTM。

点击DTM的过程中提示打开数据
坐标数据文件，这个时候我们再
打开刚刚的DAT文件。

然后就能够建立三角网了
6、我们建立好三角网后我们现在再来点击“等高线”工具命令在点击“绘制等高线”然后出现下图。

我们点击“确定”。

最后我们的地形图就出来了。

自己纯手写希望对大家有用。

（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

CASS地形图绘制和土方量计算操作步骤(精)3.等高线----建立DTM (点击坐标数据文件名右边的------点击确定即可)4.等高线----绘制等高线（根据实际情况修改等高距-----点击确定即可）5.等高线----等高线注记----沿直线高程注记（注：在注记之前先画一条多段线，且多段线画的时候必须从高程低的地方向高程高的地方画）6.等高线----等高线修剪（注：1.先进行批量修剪：等高线---等高线修剪---批量修剪等高线2.再进行两线间和指定区域内等高修剪：等高线----等高线修剪---修剪两线间等高线/修剪指定区域内等高线）7.绘图处理----任意图幅（注：1选择“不取整，四角坐标与注记可能不符，然后点击，最后点击确定即可.2.在生成图幅之前可以事先对图幅所注记的内容进行设置：文件----CASS参数配置----图框设置----修改好之后点确定即可）通过以上步骤，就可以完成一幅完整的地形图了。

DTM法土方计算工程应用----DTM法土方计算----计算两期间土方（注：1.进行计算之前先生成开挖之前和开挖之后两期的三角网文件2．三角网文件的生成步骤：①等高线---建立DTM；②等高线-----三角网存取----写入文件，然后选择所有三角网即可3. 工程应用----DTM法土方计算----计算两期间土方--------------选择两期的三角网文件即可计算出两期间的土方）方格网法土方计算工程应用-----方格网法土方计算（注：1.先用多段线把需要计算的区域边界圈起来2.进行计算之前先得生成开挖之后的三角网文件，生成步骤同DTM法土方计算的三角网生成文件步骤相同3.工程应用-----方格网法土方计算，然后选择计算区域边界线，点击“高程点坐标数据文件”右边的, 选择开挖之前的数据文件，然后再点击选择“三角网文件”右边的,幷选择开挖之后的三角网文件，最后修改方格宽度，点击确定皆可计算出土方量）断面法土方计算1.绘图处理----展高程点----选择堆矿石之前（或堆矿石之后）的数据文件-----点击“打开”------回车即可出现如下界面2.然后用多段线（或在命令行里输入pl）画出所要计算的范围，然后再在中间画一条多段线（或在命令行里输入pl）3.工程应用----生成里程文件-----由纵断面线生成----新建-------然后选择中间那条线，会出现如右所示界面----设置好断面间距、横断面左边和右边长度之后，点击“确定”，会出现如右边所示界面然后修剪计算范围线外多余的白线，同时延伸没有到达计算区域边界的白线（注：修剪和延伸的操作步骤：先点击或者，选择边界线，然后回车选择需要延伸和修剪的白线即可）修剪和延伸完成之后，就成如右图所示界面。

1. 编辑引导文件 移动鼠标至绘图屏幕的顶部菜单，选择“编辑”
的“编辑文本文件”项，以C:＼CASS70＼DEMO＼ WMSJ.YD为例。屏幕上将弹出记事本，这时根据野 外作业草图，地物代码以及文件格式，编辑好此文件。 然后退出。
第二十页，编辑于星期日：十七点 三十一分。
编码引导文件格式如下：
⑴ 每一行表示一个地物； ⑵ 每一行的第一项为地物的“地物代码”，以后各 数据为构成该地物的各测点的点号(依连接顺序的排 列)； ⑶ 同行的数据之间用逗号分隔；
会B/回退U/点P/<点号>输入C，回车。
输入层数:<1>输入2，回车。
第十一页，编辑于星期日：十七点 三十一分。
（4）分别利用右侧屏幕菜单绘制其它地物。 在“居民地”菜单中，用3、39、16三点完成 利用三点绘制2层砖结构的四点房；用68、67、 66绘制不拟合的依比例围墙；用76、77、78绘 制四点棚房。 在“交通设施”菜单中，用86、87、88、89、
第七页，编辑于星期日：十七点 三十一分。
（2）多点房屋
选择右侧屏幕菜单的“居民地/一般房屋” 选项，左键选择“多点砼房屋”，点击“OK”按 钮。命令区提示：
第一点: 点P/<点号>输入49，回车。 指定点: 点P/<点号>输入50，回车。 闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长 交会B/回退U/点P/<点号>输入51，回车。 闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交 会B/回退U/点P/<点号>输入J，回车。
19，20，21号点连成一段陡坎
46、17、31、40绘制电力线
4，5，6，7，8绘制成小路
25水井
16雷达站

实验九用CASS绘制地形图(绘图过程涉及到一个数据文件（dat文件），文件地址：/，不过这个文件是已经展点了的dwg文件，不用大家展点直接用！)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

图2-5 选择“展野外测点点号”图2-6 STUDY.DAT展点图输入对应的坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示。
