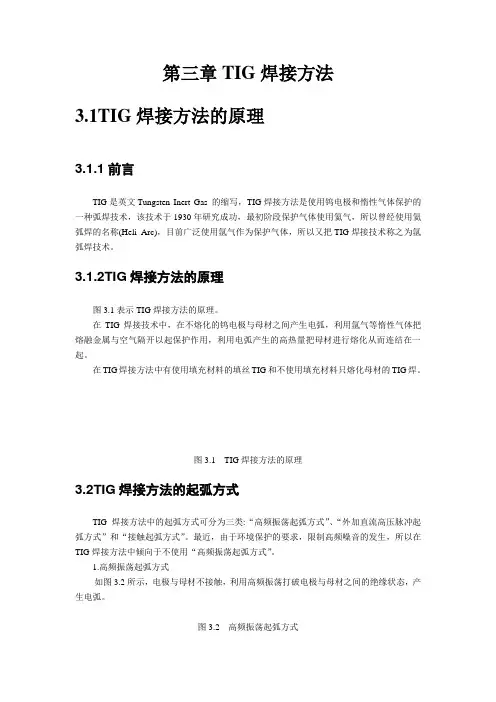

第三章TIG焊接方法3.1TIG焊接方法的原理3.1.1前言TIG是英文Tungsten Inert Gas 的缩写，TIG焊接方法是使用钨电极和惰性气体保护的一种弧焊技术，该技术于1930年研究成功，最初阶段保护气体使用氦气，所以曾经使用氦弧焊的名称(Heli Arc)，目前广泛使用氩气作为保护气体，所以又把TIG焊接技术称之为氩弧焊技术。
3.1.2TIG焊接方法的原理图3.1表示TIG焊接方法的原理。
在TIG焊接技术中，在不熔化的钨电极与母材之间产生电弧，利用氩气等惰性气体把熔融金属与空气隔开以起保护作用，利用电弧产生的高热量把母材进行熔化从而连结在一起。
在TIG焊接方法中有使用填充材料的填丝TIG和不使用填充材料只熔化母材的TIG焊。
图3.1 TIG焊接方法的原理3.2TIG焊接方法的起弧方式TIG 焊接方法中的起弧方式可分为三类:“高频振荡起弧方式”、“外加直流高压脉冲起弧方式”和“接触起弧方式”。
最近，由于环境保护的要求，限制高频噪音的发生，所以在TIG焊接方法中倾向于不使用“高频振荡起弧方式”。
1.高频振荡起弧方式如图3.2所示，电极与母材不接触，利用高频振荡打破电极与母材之间的绝缘状态，产生电弧。
图3.2 高频振荡起弧方式2.外加直流高压脉冲起弧方式如图3.3所示，电极与母材不接触，利用外加直流高压脉冲产生电弧。
图3.3 外加直流高压脉冲起弧方式3.接触起弧方式如图3.4所示，电极与母材接触的瞬间，把焊枪提升一点距离, 从而产生电弧。
图3.4 接触起弧方式3.3TIG焊接方法的主要特点TIG焊接方法的主要特点如下:①由于有惰性气体保护，对焊缝金属的保护效果好，所以在焊接金属中极少混入杂质，从而能取得高质量的焊接结果。
②能焊接工业中使用的几乎所有的金属（铅、锡等低熔点金属除外）。
③没有飞溅，操作方便。
④能实现任何形式的接头的焊接，而且焊接姿态不受限制。
⑤即使在小电流区域也能得到稳定的电弧，所以能焊接薄板。
Tig焊的原理和特点应用一、Tig焊的原理Tig焊是指用非消耗性电极来供应电弧熔化母材和填充材料的一种氩弧焊接方法。
下面是Tig焊的原理要点：1.电弧生成：在Tig焊中，氩气作为保护气体，在电极和工件之间形成电弧，产生高温来熔化母材和填充材料。
2.非消耗性电极： Tig焊使用的电极一般为钨针电极，它不会被熔化消耗，因此可以持续供应电弧。
3.惰性气体保护： Tig焊中使用的氩气具有较低的活性，能够有效地保护焊接区域不受空气中的氧气和其他杂质的污染。
4.溶池控制： Tig焊过程中，可以通过控制电弧的形状、电流和氩气流量来调节焊缝的溶池尺寸和形状。
5.填充材料： Tig焊可以使用各种填充材料，如焊丝、焊条等，根据不同的应用需求选择合适的填充材料。
二、Tig焊的特点Tig焊具有以下几个特点，使其在许多应用中得到广泛使用：1.高焊缝质量： Tig焊采用非消耗性电极，电弧稳定，能够达到较高的焊接质量要求。
焊缝表面光滑，焊接强度高，抗拉强度和冲击韧性良好。
2.焊接速度慢：由于Tig焊电弧热量集中，焊缝的加热和冷却速度较慢，适合对焊接材料要求较高的应用，如航空航天等。
3.适用范围广： Tig焊可以焊接各种金属材料，如铁、钢、铝、镍等。
并且能够焊接较薄的金属板，对于薄壁管道和精细焊接有较好的效果。
4.焊接变形小： Tig焊时热输入较小，焊接变形较小，适用于对焊接变形要求严格的应用，如高精度仪器设备的焊接。
5.焊接质量受技术要求较高： Tig焊需要较高的焊工技术，对焊工的操作和技能要求较高，需要掌握合适的焊接参数，如电流、电弧长度和氩气流量等。
三、Tig焊的应用Tig焊由于其独特的特点，在许多领域中得到了广泛的应用，下面列举了几个主要的应用领域：•航空航天领域： Tig焊可以焊接高强度、耐腐蚀的铝合金材料，适用于飞机、火箭等航空航天器材的制造和维修。
•石化工业： Tig焊可以焊接耐高温、耐腐蚀的不锈钢和合金材料，适用于石化设备、化工容器、管道等的制造和维修。
第三章TIG焊接方法3.1TIG焊接方法的原理3.1.1前言TIG是英文Tungsten Inert Gas 的缩写，TIG焊接方法是使用钨电极和惰性气体保护的一种弧焊技术，该技术于1930年研究成功，最初阶段保护气体使用氦气，所以曾经使用氦弧焊的名称(Heli Arc)，目前广泛使用氩气作为保护气体，所以又把TIG焊接技术称之为氩弧焊技术。
3.1.2TIG焊接方法的原理图3.1表示TIG焊接方法的原理。
在TIG焊接技术中，在不熔化的钨电极与母材之间产生电弧，利用氩气等惰性气体把熔融金属与空气隔开以起保护作用，利用电弧产生的高热量把母材进行熔化从而连结在一起。
在TIG焊接方法中有使用填充材料的填丝TIG和不使用填充材料只熔化母材的TIG焊。
图3.1 TIG焊接方法的原理3.2TIG焊接方法的起弧方式TIG 焊接方法中的起弧方式可分为三类:“高频振荡起弧方式”、“外加直流高压脉冲起弧方式”和“接触起弧方式”。
最近，由于环境保护的要求，限制高频噪音的发生，所以在TIG焊接方法中倾向于不使用“高频振荡起弧方式”。
1.高频振荡起弧方式如图3.2所示，电极与母材不接触，利用高频振荡打破电极与母材之间的绝缘状态，产生电弧。
图3.2 高频振荡起弧方式2.外加直流高压脉冲起弧方式如图3.3所示，电极与母材不接触，利用外加直流高压脉冲产生电弧。
图3.3 外加直流高压脉冲起弧方式3.接触起弧方式如图3.4所示，电极与母材接触的瞬间，把焊枪提升一点距离, 从而产生电弧。
图3.4 接触起弧方式3.3TIG焊接方法的主要特点TIG焊接方法的主要特点如下:①由于有惰性气体保护，对焊缝金属的保护效果好，所以在焊接金属中极少混入杂质，从而能取得高质量的焊接结果。
②能焊接工业中使用的几乎所有的金属（铅、锡等低熔点金属除外）。
③没有飞溅，操作方便。
④能实现任何形式的接头的焊接，而且焊接姿态不受限制。
⑤即使在小电流区域也能得到稳定的电弧，所以能焊接薄板。
