电弧焊基础知识

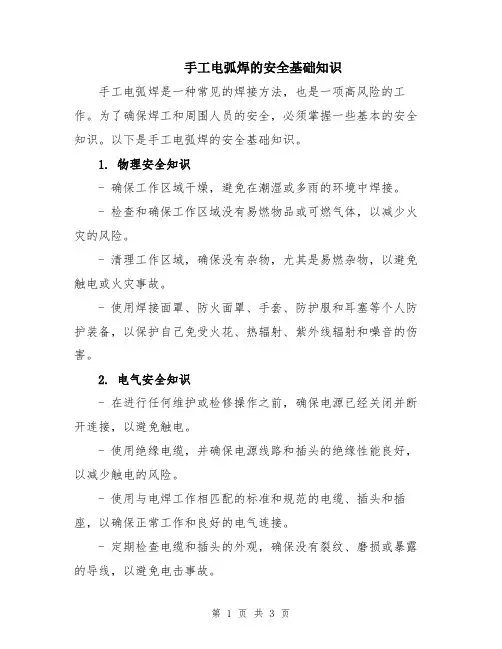

手工电弧焊的安全基础知识手工电弧焊是一种常见的焊接方法，也是一项高风险的工作。

为了确保焊工和周围人员的安全，必须掌握一些基本的安全知识。

以下是手工电弧焊的安全基础知识。

1. 物理安全知识- 确保工作区域干燥，避免在潮湿或多雨的环境中焊接。

- 检查和确保工作区域没有易燃物品或可燃气体，以减少火灾的风险。

- 清理工作区域，确保没有杂物，尤其是易燃杂物，以避免触电或火灾事故。

- 使用焊接面罩、防火面罩、手套、防护服和耳塞等个人防护装备，以保护自己免受火花、热辐射、紫外线辐射和噪音的伤害。

2. 电气安全知识- 在进行任何维护或检修操作之前，确保电源已经关闭并断开连接，以避免触电。

- 使用绝缘电缆，并确保电源线路和插头的绝缘性能良好，以减少触电的风险。

- 使用与电焊工作相匹配的标准和规范的电缆、插头和插座，以确保正常工作和良好的电气连接。

- 定期检查电缆和插头的外观，确保没有裂纹、磨损或暴露的导线，以避免电击事故。

- 确保工作区域有地检测装置，以检测是否有电流通过焊接设备或焊工，以及确保接地线和电源线之间有良好的接地连接。

- 在使用多次接插头时，确保每个插头的接地线连接良好，以避免接地失效。

3. 气体安全知识- 对于使用气体作为焊接介质的焊接过程，必须掌握相关的气体安全知识。

- 使用气瓶时，确保气瓶安全且处于稳固的位置。

避免气瓶倒塌或破裂导致的意外事故。

- 检查气瓶上的压力表，确保气瓶中有足够的气体供应，以避免在焊接过程中气体不足而导致的问题。

- 气瓶上的阀门应保持关闭状态，除非气瓶正在使用中。

在工作完成后，立即关闭气瓶，并确保气瓶阀门处于关闭状态。

- 在连接和更换气瓶时，使用正确的工具，确保连接牢固且无泄漏。

4. 焊接环境安全知识- 在进行焊接工作时，确保工作区域通风良好，以减少焊接产生的有害气体和烟雾对焊工和周围人员的危害。

- 使用消防器材和灭火器，并确保灭火器的有效期限内。

在焊接过程中，随时保持灭火器的可用状态以应对火灾风险。

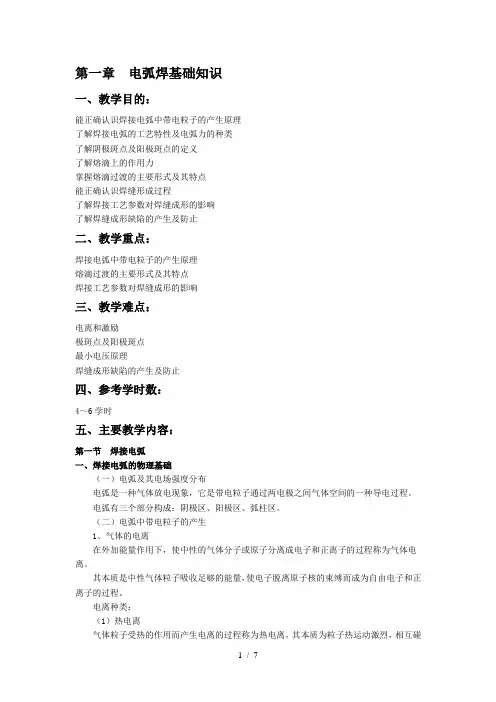

第一章电弧焊基础知识一、教学目的：能正确认识焊接电弧中带电粒子的产生原理了解焊接电弧的工艺特性及电弧力的种类了解阴极斑点及阳极斑点的定义了解熔滴上的作用力掌握熔滴过渡的主要形式及其特点能正确认识焊缝形成过程了解焊接工艺参数对焊缝成形的影响了解焊缝成形缺陷的产生及防止二、教学重点：焊接电弧中带电粒子的产生原理熔滴过渡的主要形式及其特点焊接工艺参数对焊缝成形的影响三、教学难点：电离和激励极斑点及阳极斑点最小电压原理焊缝成形缺陷的产生及防止四、参考学时数：4～6学时五、主要教学内容：第一节焊接电弧一、焊接电弧的物理基础（一）电弧及其电场强度分布电弧是一种气体放电现象，它是带电粒子通过两电极之间气体空间的一种导电过程。

电弧有三个部分构成：阴极区、阳极区、弧柱区。

（二）电弧中带电粒子的产生1、气体的电离在外加能量作用下，使中性的气体分子或原子分离成电子和正离子的过程称为气体电离。

其本质是中性气体粒子吸收足够的能量，使电子脱离原子核的束缚而成为自由电子和正离子的过程。

电离种类：（1）热电离气体粒子受热的作用而产生电离的过程称为热电离。

其本质为粒子热运动激烈，相互碰撞产生的电离。

（2）场致电离带电粒子在电场中加速，和其中的中性粒子发生非弹性膨胀而产生的电离。

电离程度：电离度：单位体积内电离的粒子数浴气体电离前粒子总数的比值称为电离度。

（3）光电离中性气体粒子受到光辐射的作用而产生的电离过程称为光电离。

2、阴极电子发射（1）电子发射：阴极中的自由电子受到外加能量时从阴极表面逸出的过程称为电子发射。

其发射能力的大小用逸出功A w表示。

（2）阴极斑点阴极表面光亮的区域称为阴极斑点。

阴极斑点具有“阴极清理”（“阴极破碎”）作用，原因：由于氧化物的逸出功比纯金属低，因为阴极斑点会移向有氧化物的地方，将该氧化物清除。

（3）电子发射类型1）热发射阴极表面受热引起部分电子动能达到或超过逸出功时产生的电子发射。

热阴极以热发射为主要的发射形式。

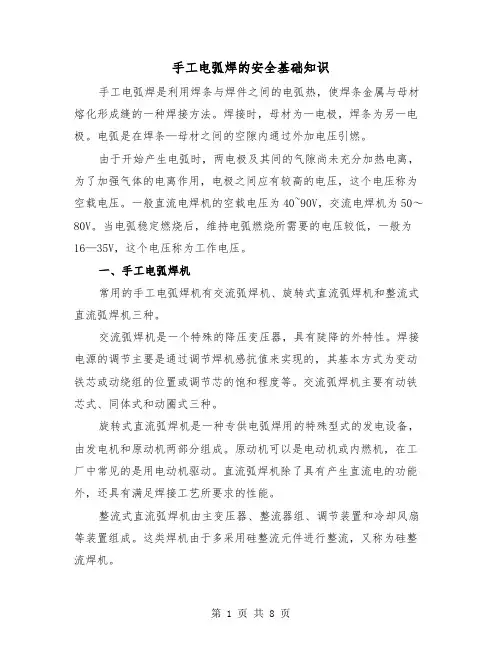

手工电弧焊的安全基础知识手工电弧焊是利用焊条与焊件之间的电弧热，使焊条金属与母材熔化形成缝的一种焊接方法。

焊接时，母材为一电极，焊条为另一电极。

电弧是在焊条—母材之间的空隙内通过外加电压引燃。

由于开始产生电弧时，两电极及其间的气隙尚未充分加热电离，为了加强气体的电离作用，电极之间应有较高的电压，这个电压称为空载电压。

一般直流电焊机的空载电压为40~90V，交流电焊机为50～80V。

当电弧稳定燃烧后，维持电弧燃烧所需要的电压较低，一般为16—35V，这个电压称为工作电压。

一、手工电弧焊机常用的手工电弧焊机有交流弧焊机、旋转式直流弧焊机和整流式直流弧焊机三种。

交流弧焊机是一个特殊的降压变压器，具有陡降的外特性。

焊接电源的调节主要是通过调节焊机感抗值来实现的，其基本方式为变动铁芯或动绕组的位置或调节芯的饱和程度等。

交流弧焊机主要有动铁芯式、同体式和动圈式三种。

旋转式直流弧焊机是一种专供电弧焊用的特殊型式的发电设备，由发电机和原动机两部分组成。

原动机可以是电动机或内燃机，在工厂中常见的是用电动机驱动。

直流弧焊机除了具有产生直流电的功能外，还具有满足焊接工艺所要求的性能。

整流式直流弧焊机由主变压器、整流器组、调节装置和冷却风扇等装置组成。

这类焊机由于多采用硅整流元件进行整流，又称为硅整流焊机。

所有使用的电焊机必须符合焊机标准规定的安全要求。

1、如果手工电弧焊机的空载电压高于焊机标准规定的限值，而又在有触电危险的场所作业，则焊机必须采用空载自动断电装置等防触电的安全措施。

2、电焊机的工作环境应与焊机技术说明书上的规定相符。

如在气温过低或过高、湿度过大、气压过低以及在腐蚀性或爆炸性等特殊环境中作业，应使用适合特殊环境条件性能的电焊机，或采取防护措施。

3、应防止电焊机受到碰撞或剧烈震动，特别是整流式电焊机。

室外使用的电焊机必须有防雨雪的防护设施。

为防止触电，电焊机外露的带电部分应设有完好的防护(隔离)装置，电焊裸露的接线柱必须设有防护罩。

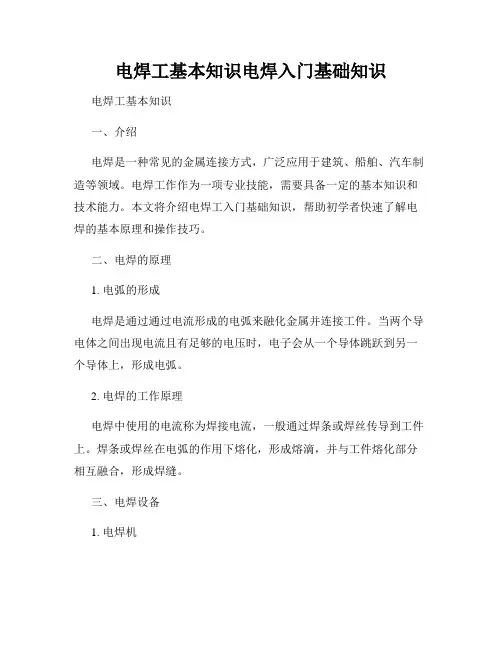

电焊工基本知识电焊入门基础知识电焊工基本知识一、介绍电焊是一种常见的金属连接方式，广泛应用于建筑、船舶、汽车制造等领域。

电焊工作作为一项专业技能，需要具备一定的基本知识和技术能力。

本文将介绍电焊工入门基础知识，帮助初学者快速了解电焊的基本原理和操作技巧。

二、电焊的原理1. 电弧的形成电焊是通过通过电流形成的电弧来融化金属并连接工件。

当两个导电体之间出现电流且有足够的电压时，电子会从一个导体跳跃到另一个导体上，形成电弧。

2. 电焊的工作原理电焊中使用的电流称为焊接电流，一般通过焊条或焊丝传导到工件上。

焊条或焊丝在电弧的作用下熔化，形成熔滴，并与工件熔化部分相互融合，形成焊缝。

三、电焊设备1. 电焊机电焊机是电焊的核心设备，可以提供适当的电压和电流来驱动电焊过程。

常见的电焊机有手持式电焊机和工作台电焊机两种类型。

2. 电焊面具电焊过程中会产生强烈的光弧和火花，需要使用电焊面具来保护眼睛和面部。

电焊面具一般具有防辐射、防飞溅和电绝缘等功能。

3. 防护服和手套由于电焊过程中会有火花和熔滴飞溅，需要穿戴防护服和使用耐热手套，以保护身体和手部免受火焰和高温的伤害。

四、常用焊接方法1. 手工电弧焊手工电弧焊是最常用的电焊方法，适用于各种金属材料的连接。

焊工通过手持电焊枪将焊条与工件接触产生电弧，完成焊接工作。

2. 氩弧焊氩弧焊是一种惰性气体保护电焊方法，适用于焊接不锈钢、铝合金等特殊材料。

焊接过程中，使用氩气来保护焊缝，防止氧气和其他杂质进入。

3. 氩弧焊等离子焊接氩弧焊等离子焊接是一种高能量、高温的电焊方法，适用于焊接厚板和特殊材料。

氩气和氢气的混合气体通过弧电离产生等离子体，提供高能量的热源。

五、安全操作注意事项1. 确保工作区域通风良好，减少有害烟尘和气体对身体的伤害。

2. 在进行电焊操作前，必须穿戴好防护服和手套，确保身体和手部的安全。

3. 手持电焊枪时，要注意将手指放置在保护夹中，并佩戴绝缘手套，以防止电流通过身体。

焊条电弧焊的基础知识一、焊接基础知识焊接是指通过加热或加压两种方式，将两个或多个金属材料连接在一起的方法。

焊接过程中，金属材料通过原子间的扩散和结合，形成牢固的接头。

二、焊接设备介绍焊条电弧焊是一种常用的焊接方法，其设备主要包括电源、焊机、焊条和工具等。

1.电源：提供焊接所需的电能，一般分为交流电源和直流电源两种。

2.焊机：将电源输出的电能转化为焊接所需的电流和电压，并控制焊接过程的设备。

3.焊条：用于形成焊接接头的金属电极，一般由金属芯和药皮组成。

4.工具：包括焊钳、焊嘴、夹具等，用于夹持和操作焊条。

三、焊条的选用与处理1.焊条的选用：应根据被焊接材料的材质、焊接要求和接头强度要求等因素来选择合适的焊条。

2.焊条的处理：使用前应检查焊条的质量，去除焊条表面的油污和锈蚀，以保证焊接质量。

四、电弧焊的工艺参数电弧焊的工艺参数主要包括电流、电压、焊接速度、焊条角度等。

1.电流：电流的大小直接影响焊接质量和效率，应根据被焊接材料的材质、厚度和焊接要求等因素来选择合适的电流。

2.电压：电压的高低影响电弧的稳定性和熔池的形成，应根据焊接电流和焊条类型等因素来选择合适的电压。

3.焊接速度：焊接速度是指单位时间内完成的焊缝长度，应根据被焊接材料的材质、厚度和焊接要求等因素来选择合适的焊接速度。

4.焊条角度：焊条的角度直接影响焊接质量和美观度，应根据被焊接材料的材质、接头形式和焊接要求等因素来选择合适的焊条角度。

五、焊接操作技巧1.引弧：将焊条与工件表面轻轻接触，然后迅速提起，使电弧燃烧稳定。

2.运弧：控制焊条的运动轨迹，使熔池均匀分布，避免出现“驼峰”、“咬边”等现象。

3.接头：在更换焊条或中断焊接时，应将焊条与工件表面成一定角度，以形成起始熔池，便于引弧。

4.收弧：在完成一道焊缝后，应将电弧慢慢提起，使熔池逐渐凝固，避免出现“缩孔”现象。

六、焊接缺陷与预防措施1.气孔：预防措施包括选择合适的焊接电流和保护气体流量，保持工件表面清洁等。

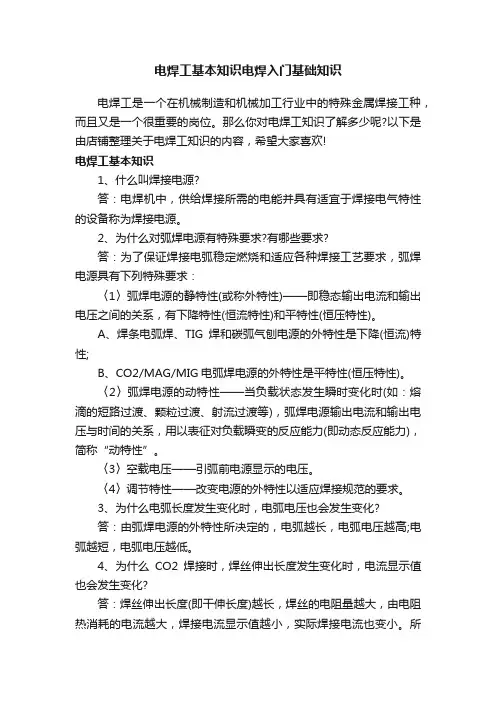

电焊工基本知识电焊入门基础知识电焊工是一个在机械制造和机械加工行业中的特殊金属焊接工种，而且又是一个很重要的岗位。

那么你对电焊工知识了解多少呢?以下是由店铺整理关于电焊工知识的内容，希望大家喜欢!电焊工基本知识1、什么叫焊接电源?答：电焊机中，供给焊接所需的电能并具有适宜于焊接电气特性的设备称为焊接电源。

2、为什么对弧焊电源有特殊要求?有哪些要求?答：为了保证焊接电弧稳定燃烧和适应各种焊接工艺要求，弧焊电源具有下列特殊要求：〈1〉弧焊电源的静特性(或称外特性)——即稳态输出电流和输出电压之间的关系，有下降特性(恒流特性)和平特性(恒压特性)。

A、焊条电弧焊、TIG焊和碳弧气刨电源的外特性是下降(恒流)特性;B、CO2/MAG/MIG电弧焊电源的外特性是平特性(恒压特性)。

〈2〉弧焊电源的动特性——当负载状态发生瞬时变化时(如：熔滴的短路过渡、颗粒过渡、射流过渡等)，弧焊电源输出电流和输出电压与时间的关系，用以表征对负载瞬变的反应能力(即动态反应能力)，简称“动特性”。

〈3〉空载电压——引弧前电源显示的电压。

〈4〉调节特性——改变电源的外特性以适应焊接规范的要求。

3、为什么电弧长度发生变化时，电弧电压也会发生变化?答：由弧焊电源的外特性所决定的，电弧越长，电弧电压越高;电弧越短，电弧电压越低。

4、为什么CO2焊接时，焊丝伸出长度发生变化时，电流显示值也会发生变化?答：焊丝伸出长度(即干伸长度)越长，焊丝的电阻量越大，由电阻热消耗的电流越大，焊接电流显示值越小，实际焊接电流也变小。

所以焊丝伸出长度一般设定在12--20mm范围内。

5、为什么CO2/MAG/MIG焊接时，焊接电流和电弧电压要严格匹配?答：CO2/MAG/MIG焊接时，调节焊接电流—即调节焊丝的给送速度;调节电弧电压—即调节焊丝的熔化速度;很显然，焊丝的熔化速度和给送速度一定要相等，才能保证电弧稳定焊接。

〈1〉在焊接电流一定时，调节电弧电压偏高，焊丝的熔化速度增大，电弧长度增加，熔滴无法正常过渡，一般呈大颗粒飞出，飞溅增多。

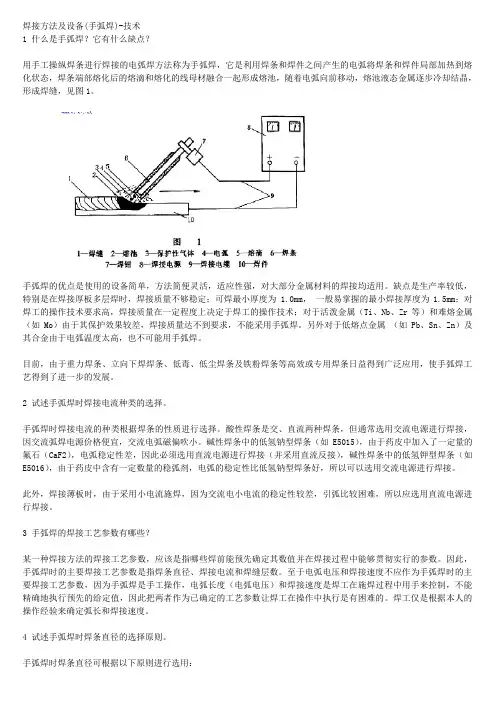

焊接方法及设备(手弧焊)-技术1 什么是手弧焊？它有什么缺点？用手工操纵焊条进行焊接的电弧焊方法称为手弧焊，它是利用焊条和焊件之间产生的电弧将焊条和焊件局部加热到熔化状态，焊条端部熔化后的熔滴和熔化的线母材融合一起形成熔池，随着电弧向前移动，熔池液态金属逐步冷却结晶，形成焊缝，见图1。

手弧焊的优点是使用的设备简单，方法简便灵活，适应性强，对大部分金属材料的焊接均适用。

缺点是生产率较低，特别是在焊接厚板多层焊时，焊接质量不够稳定；可焊最小厚度为 1.0mm，一般易掌握的最小焊接厚度为1.5mm；对焊工的操作技术要求高，焊接质量在一定程度上决定于焊工的操作技术；对于活泼金属（Ti、Nb、Zr等）和难熔金属（如Mo）由于其保护效果较差，焊接质量达不到要求，不能采用手弧焊。

另外对于低熔点金属（如Pb、Sn、Zn）及其合金由于电弧温度太高，也不可能用手弧焊。

目前，由于重力焊条、立向下焊焊条、低毒、低尘焊条及铁粉焊条等高效或专用焊条日益得到广泛应用，使手弧焊工艺得到了进一步的发展。

2 试述手弧焊时焊接电流种类的选择。

手弧焊时焊接电流的种类根据焊条的性质进行选择。

酸性焊条是交、直流两种焊条，但通常选用交流电源进行焊接，因交流弧焊电源价格便宜，交流电弧磁偏吹小。

碱性焊条中的低氢钠型焊条（如E5015），由于药皮中加入了一定量的氟石（CaF2），电弧稳定性差，因此必须选用直流电源进行焊接（并采用直流反接），碱性焊条中的低氢钾型焊条（如E5016），由于药皮中含有一定数量的稳弧剂，电弧的稳定性比低氢钠型焊条好，所以可以选用交流电源进行焊接。

此外，焊接薄板时，由于采用小电流施焊，因为交流电小电流的稳定性较差，引弧比较困难，所以应选用直流电源进行焊接。

3 手弧焊的焊接工艺参数有哪些？某一种焊接方法的焊接工艺参数，应该是指哪些焊前能预先确定其数值并在焊接过程中能够贯彻实行的参数。

因此，手弧焊时的主要焊接工艺参数是指焊条直径、焊接电流和焊缝层数。

电弧焊基础知识焊接工程基础一、对不同熔滴过渡形式进行比较，包括形成条件、熔滴过渡过程的不同特点、应用等内容。

答：电弧焊的熔滴过渡形式可以分为自由过渡、接触过渡和渣壁过渡。

1、自由过渡熔滴从焊丝端部脱落后，经电弧空间自由地的飞行二落入熔池，熔滴脱离焊丝末端一、前不与熔池接触。

按过渡形态不同分为滴状过渡、喷射过渡和爆炸过渡。

1）滴状过渡：（1）大滴过渡a、滴落过渡：高电压、小电流、MIG焊b、排斥过渡：高电压、小电流、CO2焊（2）细颗粒过渡：较大电流的CO2焊当电流较小时，在电弧作用力下，随着焊丝融化，熔滴逐渐长大，当熔滴的重力能够克服其表面张力的作用时，就以较大的颗粒脱离焊丝，落入熔池实现熔滴过渡。

电流较大，电磁收缩力增大，表面张力作用减小，熔滴在脱离焊丝之前就偏离了焊丝轴线，甚至上翘，脱离之后不能沿焊丝轴向过渡时，成为排斥过渡。

这两种过渡的熔滴都较大，一般大于焊丝直径，属于大滴过渡。

大滴过渡的熔滴大，行成时间长，影响电弧稳定性，焊缝成型粗糙，飞溅较多，生产中很少采用。

当电流较大时，电磁收缩力大，熔滴的表面张力减小，熔滴细化，其直径一般等于或略小于焊丝直径，熔滴向熔池过渡频率增加，飞溅少，电弧稳定，焊缝成形较好，这种过渡形式称为细颗粒过渡，在生产中广泛应用。

2）喷射过渡：（1）射滴过渡铝MIG焊及钢焊丝脉冲焊（2）亚射流过渡铝、镁及其合金的熔化极气体保护焊（3）射滴过渡钢焊丝MIG焊（4）旋转射流过渡特大电流MIG焊电流增加时，熔滴的尺寸变得更小，过渡频率也急剧提高，在电弧力的的强制作用下，熔滴脱离焊丝沿焊丝轴向飞速的射向熔池，这种过渡形式称为喷射过渡。

射滴过渡是介于滴状过渡与连续射流过度之间的一种熔滴过渡形式，熔滴直径与焊丝直径相近，过渡时有明显的熔滴分离。

其工艺条件与连续射流过渡有相似之处，主要适用于钢焊丝脉冲焊及铝合金焊丝融化及气体保护焊。

亚射流过渡是介于短路过渡与舍滴过渡之间的一种过渡形式，形成条件：大电流，低电压，反极性，CO2气氛和粗焊丝。

《焊接工程基础》知识要点复习第一章电弧焊基础知识及第二章焊丝的熔化和熔滴过渡一焊接的概念：通过适当的物理化学过程（加热或者加压，或者两者同时进行，用或不用填充材料）使两个分离的固态物体产生原子（分子）间结合力而连接成一体的连接方法。

二电弧的概念：电弧是在一定条件下电荷通过电极间气体空间的一种导电过程，或者说是一种气体放电现象。

三电弧中带电粒子的产生:电弧是由两个电极和它们之间的气体空间组成。

电弧中的带电粒子主要依靠两电极之间的气体电离和电极发射电子两个物理过程所产生的，同时也伴随着解离、激励、扩散、复合、负离子的产生等过程。

四电离与激励（一)电离：在一定条件下中性气体分子或原子分离为正离子和电子的现象称为电离.电离的种类： 1 .热电离：高温下气体粒子受热的作用相互碰撞而产生的电离称为热电离。

2. 电场电离：带电粒子从电场中获得能量，通过碰撞而产生的电离过程称为电场作用下的电离。

3.光电离: 中性粒子接受光辐射的作用而产生的电离现象称为光电离。

（二）电子发射：金属表面接受一定的外加能量，自由电子冲破金属表面的约束而飞到电弧空间的现象.1、热发射金属表面承受热作用而产生的电子发射现象.热阴极：W、C 电极的最高温度不能超过沸点；冷阴极：Fe，Cu，Al,Mg等。

影响因素：温度、材质、表面形态2、电场发射：当金属表面空间存在一定强度的正电场时，金属内的自由电子受此电场静电库伦力的作用,当此力达到一定程度时，电子可飞出金属表面，这种现象称电场发射。

对低沸点材料，电场发射对阴极区提供带电粒子起重要作用。

影响因素：温度、材质、电场大小3、光发射：当金属表面接受光辐射时，也可使金属表面自由电子能量增加，冲破金属表面的约束飞到金属外面来,这种现象称为光发射。

4、粒子碰撞发射：高速运动的粒子（电子或离子)碰撞金属表面时,将能量传给金属表面的自由电子，使其能量增加而跑出金属表面，这种现象称为粒子碰撞发射。

在一定条件下，粒子碰撞发射是电弧阴极区提供导电所需电子的主要途径。
