参考答案一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图）四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综。
3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片。
4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。
5．山形斜纹组织常采用照图穿法(山形穿法)穿综方法,纵条纹组织常采用间断穿法穿综方法。
6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R）。
7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
隐条隐格织物是采用不同捻向的强捻纱相间排列（对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。
稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸平纹，细平布平纹，单面纱卡其3/1↖斜纹，单面线卡其 3/1↗斜纹，棉横贡缎 5/3纬面缎，双面华达呢 2/2↗斜纹。
9．构成一个规则的缎纹组织应满足 Rj=Rw≥5 （6除外）、1＜S＜R－1 、 R与S互为质数。
10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为2.5在两种织物原料、线密度相同的条件下, 缎纹组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
举出三种常见的平纹组织织物府绸、凡立丁、派力司。
12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角大于45°（增大）的斜纹组织，这种斜纹组织称为急斜纹组织。
13．制织府绸织物时，常采用的穿综方法为飞穿法。
隐条织物经纱采用不同捻向的纱线按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹。
第七章双层组织的设计、应用与试织主要内容第一节双层组织及其应用第二节管状组织及其应用第三节双幅、多幅组织及其应用第四节表里换层组织及其应用第五节接结双层组织及其应用知识要点1.了解双层组织的分类及其概念；2.理解双层组织的构成原理；3.明确双层、管状、双幅、双层接结、双层表里交换组织的设计要点；4.掌握双层、管状、双幅、双层接结、双层表里交换组织的绘作方法；5.掌握双层、管状、双幅、双层接结、双层表里交换组织的设计技巧；6.掌握双层、管状、双幅、双层接结、双层表里交换组织的应用第一节双层组织及其应用•双层组织是由两组经纱与两组纬纱分别交织形成相互重叠的上、下两层织物的组织。
根据上、下层的相对位置关系，分别称之为表层和里层。
表层的经纱、纬纱称为表经和表纬，里层的经纱、纬纱称为里经和里纬；表经和表纬的交织规律称为表组织，里经和里纬的交织规律称为里组织。

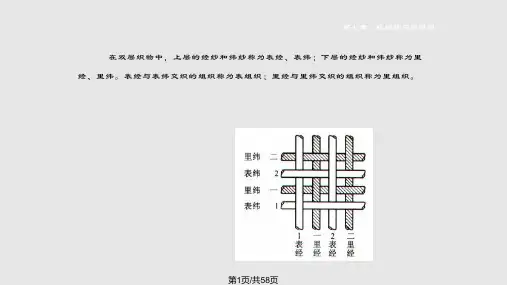

下图为表组织和里组织都为平纹组织的双层织物的结构示意图。
•双层组织织物种类繁多，根据上下层不同的连接方法，双层组织可分为：•管状组织:如消防用水龙带、人造血管等。
•双幅及多幅组织：将双层织物上下层的一侧连接起来的组织称之为双幅组织；若连接三层织物的一侧则形成三幅组织。

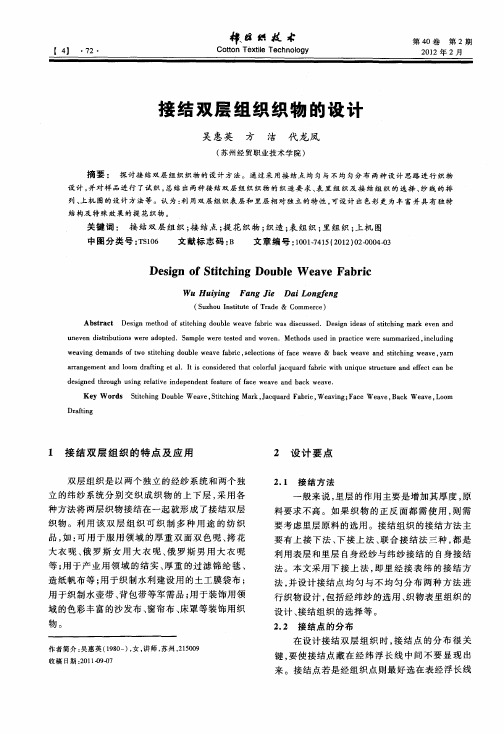

•接结双层组织：利用各种不同的接结方法，将表里两层紧密地连接在一起的组织称之为接结双层组织。
利用接结双层组织可以制织双层鞋面布、厚重粗纺大衣呢、过滤毯以及造纸帆布等。
•表里换层组织：根据花纹图案的要求，使表里两层相互交换的组织为表里换层组织，用该组织构成的织物为表里换层织物。
•如果在管状织物或双幅织物上配合平纹组织，则可构成各种袋织物。
一、双层组织的制造原理•制造双层组织（double-layer weave）时，按投纬比例分别依次制织织物的上层和下层。
织上层时，表经按照组织要求分成梭口的上下两层与表纬交织，而里经全部沉于织物的下层，与表纬并不交织；织下层时，即投入里纬时，表经纱必须全部提起，形成梭口的上层，里经则按照组织要求分成梭口的上下两层与里纬进行交织，而表经和里纬并不交织。

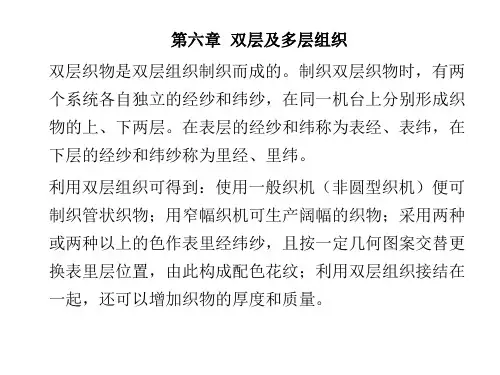

第六章机织物双层及多层组织第六章机织物双层及多层组织机织物双层及多层组织(double-layer and multi-layer weaves)是由两组或两组以上的经纱与两组或两组以上的纬纱分别交织形成相互重叠的上、下两层或多层织物的组织。
根据上、下层的相对位置关系，分别称表层和里层。
表层的经纱和纬纱称为表经和表纬，里层的经纱和纬纱称为里经和里纬。
根据用途的不同，表、里两层可以分离也可以连接在一起。

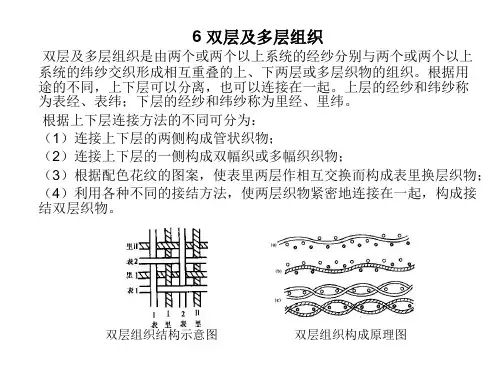

图6-1所示为表、里两层组织结构示意图，表经:里经=1:1，表纬:里纬=1:1，表层组织与里层组织均为平纹组织。
图6-2所示是以织物的纬向剖面图来说明双层组织的构成原理。
图中以空白表示表经、2表纬;以斜剖线表示里经、里纬。
表、里经纱均为1:1排列，表、里层组织均为纬重平。
2(a)表示第1根表纬织入时的经纱位置，这时表经按组织要求提升一半与表纬交织形成表层组织，所有里经全部下沉不与表纬发生交织;(b)表示第1根里纬织入时的经纱位置，这时所有表经全部提升不与里纬发生交织，而里经按组织要求提升一半与里纬形成里纬组织;(c)表示每一组纬纱分别与各自系统的经纱交织，从而构成互相分离的表、里两层组织。
由此可见，制织表、里双层组织的必要条件是:(1) 投入表纬织表层时，里经必须全部沉在梭口下部，不与表纬交织;(2) 投入里纬织里层时，表经必须全部提升，不与里纬交织。
双层组织的表、里层根据需要可以紧密地连接在一起，其连接方式很多，如连接表、里两层的一侧或两侧，可构成双幅、多幅或管状等织物;如将表、里两层依照花纹轮廓互相交换，可获得表、里换层的双层织物;利用各种不同的连接方法，可构成接结的双层组织等等。
机织物中应用双层及多层组织的主要目的是:(1) 用一般的织机(非圆型的)可制织管状织物;(2) 使用两种或两种以上的色纱作为表、里经纱和表、里纬纱，能构成纯色或多色花纹;(3) 表、里层用不同缩率的原料，能织出高花效应的织物;(4) 双层及多层组织能增加织物的重量、厚度和弹性;(5) 构成三维立体织物。
双层组织一、练习1、绘作以平纹为基础组织的管状组织上机图，及横向切面图，织造时第一纬自左向右投入表层。
2、绘出以2/1↖为基础组织织造时第一纬自左向右投入表层的管状组织图及横向切面图。
3、某管状织物，以5/2经面缎纹为基础组织，制织时第一纬从右至左投入表层，作上机图。
4、某管状织物，以平纹为基础组织，完全循环系数Z=10，而后在两侧各加一根特经，作该织物上机图及横向切面图。
5、试述使管状织物四周密度均匀一致的方法。
6、已知表组织为8/5加强缎纹（如图5-1）里组织为平纹，接结组织为八枚缎纹，表里经纬排列比为1：1，作下接上接结双层组织图及纵横向切面图。
7、已知表里基础组织均为2/2斜纹，表里经纬排列比为1：1，接结组织为八枚缎纹，试绘下接上接结双层上机图及纵横切面图。
8、某双层物表组织为3/3↗里组织为2/1↗，表时经纬排列比均为2：1，采用下接上按6枚变则缎纹规律接结，试组织图及纵横切面图。
9、在单面双梭箱织机上制织下接上接结双层织物，表组织为2/2斜纹，里组织为3/1斜纹，表经，里经排列比为1：1，接结组织为八枚缎纹，作出该双层组织图。
10、已知表组织为1/3斜纹，里组织为2/2斜纹，表里经纬排列比1：1，接结组织为八枚缎枚，试作上接下接结双层组织机图阴谋横向切面图。
11、表组织为8/5纬面缎纹，里组织为平纹，采用上接下八枚缎纹接结，表里经排列比为1：1，表里纬排列比2：2，作双层组织图及纵横向切面图。
12、已知表组织为八枚加强缎纹（如图5-2）里组织为2/2斜纹，表里经纬排列比为1：1，接结组织为八枚缎纹，作联合接结双层组织图及纵横切面图。
13、已知空心双层组织图（如图5-3甲、乙），试分别对甲图用“下接上”接结法，对乙图用“上接下”接结法接结，绘出接结点位置，并作上机图。
14、图5-4（1X2）分别为接结双层组织的组织图，试分析每一个组织图的：（1）表里经纬排列比（2）表里基础组织（3）接结方法及接结组织图5-1图5-2（4）画出纵横向切面图15、已知双层图（图5-5），试说明表里经纬排列比，表里基础组织及织物特点。
