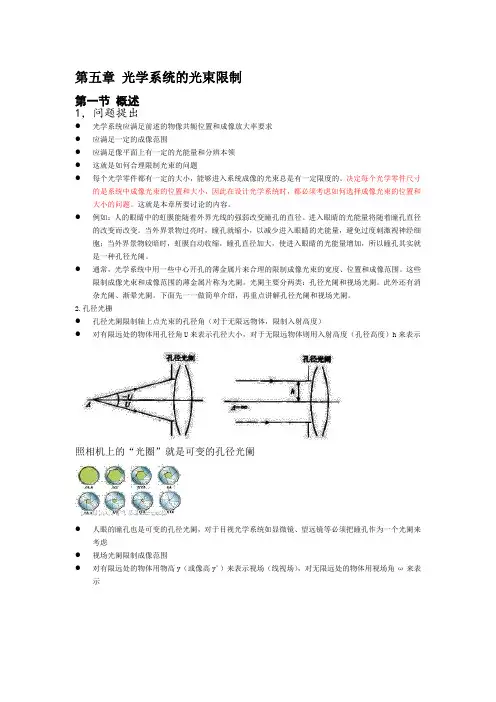

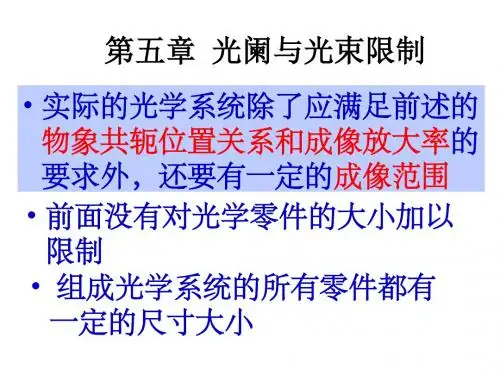

第五章光学系统的光束限制第一节概述1，问题提出●光学系统应满足前述的物像共轭位置和成像放大率要求●应满足一定的成像范围●应满足像平面上有一定的光能量和分辨本领●这就是如何合理限制光束的问题●每个光学零件都有一定的大小，能够进入系统成像的光束总是有一定限度的。
决定每个光学零件尺寸的是系统中成像光束的位置和大小，因此在设计光学系统时，都必须考虑如何选择成像光束的位置和大小的问题。
这就是本章所要讨论的内容。
●例如：人的眼睛中的虹膜能随着外界光线的强弱改变瞳孔的直径。
进入眼睛的光能量将随着瞳孔直径的改变而改变。
当外界景物过亮时，瞳孔就缩小，以减少进入眼睛的光能量，避免过度刺激视神经细胞；当外界景物较暗时，虹膜自动收缩，瞳孔直径加大，使进入眼睛的光能量增加，所以瞳孔其实就是一种孔径光阑。
●通常，光学系统中用一些中心开孔的薄金属片来合理的限制成像光束的宽度、位置和成像范围。
这些限制成像光束和成像范围的薄金属片称为光阑。
光阑主要分两类：孔径光阑和视场光阑。
此外还有消杂光阑、渐晕光阑。
下面先一一做简单介绍，再重点讲解孔径光阑和视场光阑。
2.孔径光栅●孔径光阑限制轴上点光束的孔径角（对于无限远物体，限制入射高度）●对有限远处的物体用孔径角U来表示孔径大小，对于无限远物体则用入射高度（孔径高度）h来表示照相机上的“光圈”就是可变的孔径光阑●人眼的瞳孔也是可变的孔径光阑，对于目视光学系统如显微镜、望远镜等必须把瞳孔作为一个光阑来考虑●视场光阑限制成像范围●对有限远处的物体用物高y（或像高y'）来表示视场（线视场），对无限远处的物体用视场角ω来表示●●照相机中的底片框就是视场光阑●照相机的标准镜头的视场角（2ω）为40~45°，而广角镜头的视场角（2ω）在65°以上3.渐晕光栅●渐晕：轴外点光束被部分拦截●光束被部分拦截使得相应像点的照度下降●渐晕光阑可拦截成像质量较差的轴外点光束4.消杂光光栅●杂散光：通过光学系统投射到像平面上不参与成像的有害的光●杂散光产生的原因：主要是由于非成像光线通过光学系统在镜筒的内壁表面反射，或是在光学零件的各表面之间多次反射和折射，最终投射到像面上●通常在光组中加入消杂光光阑以阻拦杂散光，并把光学零件的非工作面、镜筒的内壁、光学零件的支承件涂黑来吸收杂散光第二节孔径光栅●限制轴上物点孔径角u的大小，或者说限制轴上物点成像光束宽度，并有选择轴外物点成像光束位置作用的光阑叫做孔径光阑。
