智能弱电】门禁系统的配置和布线规范注意事项

一卡通门禁系统布线规范一、电缆1.RS-485总线电缆采用通讯电缆屏蔽双绞线，阻抗为120欧（超5类线）2.读卡数据线采用八芯屏蔽通讯电缆。

3.接地电缆采用单线铜芯电源线，阻抗W4欧。

二、布线规则1.总线采用统一型号的电缆，不得在不同段使用不同型号（厂家）的电缆。

2.总线布线时避免分支，如果由于现场条件不得不分支布线，则分支线长度不得超过1米: 如果无法做到，则可用6510支持分支。

3.总线长度不得超过1000m,如果超过，则超过部分可用6510延长。

4.总线的首端（6520/6510）处和末端（最后一个控制器）处应该加上120欧的电阻。

5.布线时应避免使总线成为环状。

三、接地1.所有12VDC电源地必须相连，统一在一个点上接大地，可以用串行接地，也可以用星型接地。

2.所有屏蔽线，包括RS-485总线屏蔽线，读头数据线屏蔽线必须连接在一起，并在12VDC电源的接地处接地。

3.机壳不得与12VDC地相连,12VDC地不得与墙体接触。

4.接地点应由甲方提供。

A.电力系统提供的地线B.自行建立的接地系统地线如果甲方提供的地线是防雷地线，则本系统的接地线应该尽量与防雷地线相斥，并直接接入防雷地线装宜的接地点。

门禁系统基于RS485总线结构的中小型系统，整个工程的实施过程中可分为管线敷设、设备安装、系统调试三个阶段：1.管线敷设根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。

（注意: 门禁系统管线敷设时，统一要求采用镀锌管）局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：（1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距30cm以上：（2）交流220V电源由管理中心UPS统一供至各门禁点，在某些情况下对于2小型门禁系统交流220V电源也可就近取电，但应符合相关规范：（3）穿线时一定要做好标记，线的接头一泄要放在接线盒内，若忽视了这方而的工作，则会给以后的安装、调试工作带来很大的麻烦；（4）读卡器与控制器之间采用6芯屏蔽线（称读卡器线），线径要求大于O.5mm2,型号：RVVSP6X0.5 mm2o （注意：读卡器安装位苣，预埋86型底盒：当采用PK-R3X5/W34或PK-R3X5/W26读卡器时，预埋底盒宽度应小于35mm。

门禁安装与维护注意事项一、门禁系统安装、维护过程中每个部件需要注意的事项1、电源：保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。

电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

2、布线：分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于500px左右。

电源线：线径足够粗，采用多股导线。

信号线和通讯线：采用屏蔽五类双绞线。

其中485总线必须使用双绞的一对线连接。

在选购线材的时候建议采用4*0.5的四芯屏蔽线。

注意下面几点：（1）、屏蔽线千万不能用来作为0V电压(电源地)的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。

（4）、必须将各个模块的的信号地连接在一起。

（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。

（6）、不要将网络连接线与交流电源放在一起。

（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。

3、注意安装位置的选取，防止电磁干扰。

（1）、读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。

如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源(变压器)，并且不能把直流的负极连接到交流的接地端。

（2）、网络适配器：和控制器之间的连接采用手拉手的方式。

（3）、控制器：不带隔离的控制器，建议使用同一电源。

（4）、锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。

电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。

锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。

二、门禁系统维修常见故障及处理方法1、有效卡不能开门（1）.检查电控锁是否正常检查电源或者更换电控锁（2）.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件（3）.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障（4）.检查读卡器与模块之间的通讯是否正常排除故障（5）.是否设置了信息日关闭命令通过软件调整开门时间（6）.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权。

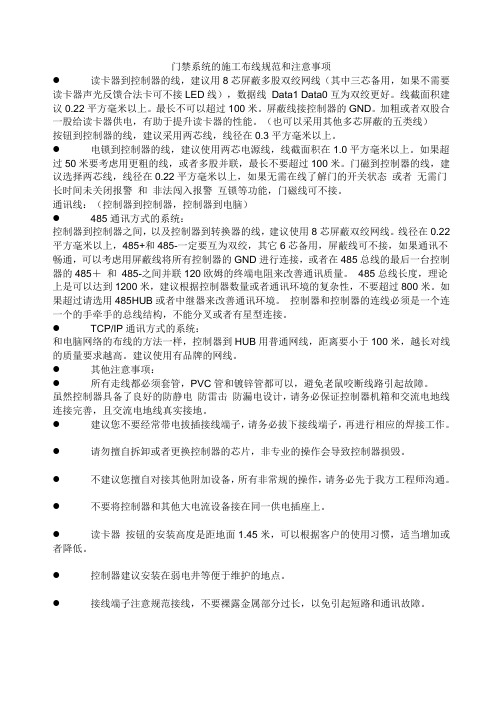

门禁系统的施工布线规范和注意事项●读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1 Data0互为双绞更好。

线截面积建议0.22平方毫米以上。

最长不可以超过100米。

屏蔽线接控制器的GND。

加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。

（也可以采用其他多芯屏蔽的五类线）按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。

●电锁到控制器的线，建议使用两芯电源线，线截面积在1.0平方毫米以上。

如果超过50米要考虑用更粗的线，或者多股并联，最长不要超过100米。

门磁到控制器的线，建议选择两芯线，线径在0.22平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警互锁等功能，门磁线可不接。

通讯线：（控制器到控制器，控制器到电脑）●485通讯方式的系统：控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。

线径在0.22平方毫米以上，485+和485-一定要互为双绞，其它6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。

485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。

如果超过请选用485HUB或者中继器来改善通讯环境。

控制器和控制器的连线必须是一个连一个的手牵手的总线结构，不能分叉或者有星型连接。

●TCP/IP通讯方式的系统：和电脑网络的布线的方法一样，控制器到HUB用普通网线，距离要小于100米，越长对线的质量要求越高。

建议使用有品牌的网线。

●其他注意事项：●所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。

虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。

门禁布线规范和注意事项-CAL-FENGHAI.-(YICAI)-Company One1工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。

2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。

如有需门磁检测线则需多2芯线。

（可根据现场需要定）。

如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电（如图一）。

（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。

4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。

如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。

如因环境所限，要平行走线，则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。

1、综合布线图：2．门禁系统的施工布线规范和注意事项读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1 Data0互为双绞。

线径建议0．３平方毫米以上。

最长不可以超过100米。

屏蔽线接控制器的GND。

按钮到控制器的线：建议采用两芯线，线径在0．３平方毫米以上。

电锁到控制器的线：建议使用两芯电源线，线径在1．0平方毫米以上。

如果超过50米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到14V左右。

最长不要超过100米，一般控制在60米以内。

门磁到控制器的线，建议选择两芯线，线径在0．３平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。

控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。

线径在0．３平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。

485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。

如果超过请选用485HUB或者中继器来改善通讯环境。

3．布线说明所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。

虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。

建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。

请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。

不要将控制器和其他大电流设备接在同一供电插座上。

读卡器、按钮的安装高度是距地面1．45米，可以根据客户的使用习惯，适当增加或者降低。

门禁系统管线敷设建议根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。

（注意：门禁系统管线敷设时，统一要求采用镀锌管）局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点：（1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距30cm以上；（2）穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会给以后的安装、调试工作带来很大的麻烦；（3）读卡器与控制器之间采用6芯屏蔽线(称读卡器线)，线径要求大于0.5mm2，型号：RVVSP6×0.5 mm2。

（注意：读卡器安装位置，预埋86型底盒。

）（4）电控锁与控制器之间采用4芯电源线(称锁线)，线径要求大于0.5 mm2，型号：RVV4×0.5mm2 (4×16/0.2)，如果锁线与读卡器线穿于同一根管中，则要求锁线采用4芯屏蔽线，型号：RVVP44×0.5mm2(4×16/0.2)。

(有两芯用于门磁)（6）出门按钮与控制器之间采用2芯电源线(称出门按钮线)，线径要求大于0.5 mm2，型号：RVV2×0.5mm2 (2×16/0.2)。

（注意：按钮安装位置，预埋86型底盒）（7）安装门磁报警开关时，门磁开关与控制器之间采用2芯电源线（称门磁信号线），线径要求大于0.5 mm2，型号：RVV2×0.5mm2 (2×16/0.2)。

门磁信号线可与锁线共用一根线管。

(可与电锁共用RVVP4*0.5线的其中两芯)（8）控制器与电脑的联网线（RS485总线方式），采用4芯屏蔽线，线径要求大于0.5mm2，型号：RVV4×0.5mm mm2(4×16/0.2)。

（9）TCP/IP主控器与分控器之间（RS485），采用4芯屏蔽线，线径要求大于0.5mm2，型号：RVVP4×0.5mm mm2(4×16/0.2)。

门禁系统布线及注意事项（1）综合布线系统综合布线系统属于任何智能系统的物理层，由于价格和意识上的缘由，综合布线系统长期以来大量被用于电话和计算机网络系统，随着综合布线系统的技术日益得到普及，很多智能系统逐步开头使用综合布线系统作为其传输线路。

在门禁管理系统中有两种传输线路：电源线和信号线。

电源主要用于给掌握器和电锁供电，一般来讲门禁管理系统都配有UPS(不间断电源)，以免在现场突发性断电时造成开门的误动作。

电源线通常会处于220V沟通传递的方式，目的是削减电源线上的压降。

在掌握器旁，配备有稳压电源，将沟通220V电源变换成直流12V电源，分别供应掌握器和电锁。

门禁管理系统用的电锁绝大多数属于12V直流供电方式。

在电锁开断的瞬间，由于电锁中线包（电磁铁线圈）的作用，会在电源线上产生很强的电流，它简单引起电源波动，而这一电源波动对掌握器的稳定工作极其不利，所以在牢靠性要求比较高的门禁管理系统中，掌握器与电锁分别使用不同的电源模块，即220V沟通供电到掌握器时，使用两个12V直流的电源模块各自整流/稳压后，分别供应电锁和掌握器，并配选标准的电源线。

信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁掌握器与读卡器、电锁、出门按钮之间的信号传输，门禁掌握器与上位机之间的信号传输。

一般而言掌握器中有三组信号线分别连接到读卡器（4～9芯）、电锁中的锁状态传感器（2芯）和出门按钮（2芯）。

这三路信号线可以使用综合布线中的双绞线替代。

为了避开空间的电磁干扰，读卡器信号线应采纳屏蔽线，另两种信号线则可以采纳屏蔽线，也可以采纳非屏蔽线。

掌握器与上位机间大多RS485传输协议，在近距离时则可直接采纳RS232，在要求传输速率快的时候，则采纳TCP/IP协议，使用以太网传输。

这三种传输方式在综合布线中都可以使用双绞线，只是在RS485或RS232传输时，为了避开电磁干扰，应采纳屏蔽双绞线，往往在综合布线智能大楼工程中会产生短于20米的双绞线工程废线，这些废线可正好用于出门按钮信号线、读卡器信号线和锁状态信号线。

弱电技术在智能门禁系统中的设计与操作指南智能门禁系统作为现代安全管理的重要组成部分，已经广泛应用于各类场所，如住宅小区、商业写字楼、学校等。

而弱电技术作为智能门禁系统中必不可少的一部分，其设计和操作的规范性对于系统的稳定性和可靠性至关重要。

本文将介绍弱电技术在智能门禁系统中的设计原则和操作指南。

一、设计原则1. 考虑系统的可扩展性：在设计智能门禁系统时，应预留一定的扩展空间，以满足后期可能出现的增设门禁设备或功能的需求。

这涉及到弱电线路的布局规划和接口设计。

2.选用适宜的线缆类型：智能门禁系统中的弱电线缆应根据不同的信号传输需求选择合适的线缆类型。

例如，对于长距离传输需求，可以采用双绞线或光纤线缆，以保证信号的稳定传输。

3.确保防雷接地系统的可靠性：智能门禁系统往往面临着雷击风险，因此设计时应重视接地系统的建设。

合理布置接地装置，确保接地电阻符合规范要求，以保护设备免受雷击的影响。

4.保证供电系统的稳定性：智能门禁系统的正常运行离不开稳定可靠的供电。

在设计时，应充分考虑供电线路的负载、配电箱的容量以及不间断电源（UPS）的选择，以保证系统在停电或电压波动时依然能够正常运行。

二、操作指南1. 系统的开机与关机开机：在操作智能门禁系统之前，首先应确保系统的供电正常，门禁设备与主控设备之间的连接稳定。

接着按照系统的操作手册，启动控制软件，进行系统自检，并等待系统完全启动。

关机：在关闭智能门禁系统之前，应先关闭控制软件和监控界面。

然后按照系统的关机规程，逐个关闭各个门禁设备或功能模块，并且断开与主控设备的连接。

最后关闭供电设备，确保系统彻底关闭。

2. 维护与保养定期巡检：对于智能门禁系统，定期的巡检十分重要。

巡检时应检查系统运行状态是否正常，设备之间的连接是否紧固可靠，线缆是否完好无损，并及时处理发现的故障和异常情况。

保持清洁：智能门禁系统中的设备常常暴露在室外环境中，容易受到杂物的侵扰。

因此，应定期对设备进行清洁，保持设备表面干净，并定期清理设备周围的杂物。
