精密铸造公差

铸造公差标准
在铸造工艺中，公差标准是非常重要的一环。

公差标准直接关
系到产品的质量和精度，对于铸造件的加工和使用都有着重要的影响。

因此，正确理解和应用公差标准对于铸造工艺来说至关重要。

首先，公差标准是指在铸造过程中，零件尺寸允许的最大和最
小偏差。

在铸造件的设计和加工过程中，必须按照国家规定的公差
标准进行操作，以确保产品的质量和精度。

公差标准的合理选择可
以有效地降低生产成本，提高产品的可靠性和稳定性。

其次，不同的铸造工艺和材料对公差标准有着不同的要求。

在
铸造工艺中，常见的公差标准包括线性尺寸公差、形位公差、表面
质量公差等。

不同的铸造工艺和材料会对这些公差标准有着不同的
要求，因此在实际操作中需要根据具体情况进行合理选择和应用。

另外，合理的公差标准可以有效地提高产品的互换性和通用性。

在铸造件的设计和加工中，合理选择和应用公差标准可以确保产品
在不同的设备和系统中能够正常使用，提高产品的通用性和互换性，降低产品的维护成本和使用成本。

此外，合理选择和应用公差标准还可以有效地提高产品的可靠性和稳定性。

在铸造件的设计和加工中，合理选择和应用公差标准可以有效地降低产品的故障率和失效率，提高产品的可靠性和稳定性，延长产品的使用寿命，降低产品的维护成本和使用成本。

综上所述，铸造公差标准是铸造工艺中不可或缺的重要环节。

正确理解和应用公差标准对于提高产品质量、降低生产成本、提高产品的互换性和通用性、提高产品的可靠性和稳定性都有着非常重要的意义。

因此，在铸造工艺中，必须严格按照国家规定的公差标准进行操作，以确保产品的质量和精度。

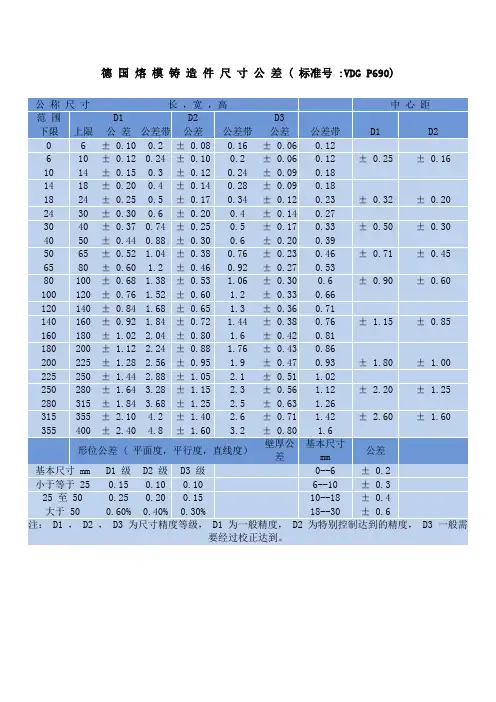

德国熔模铸造件尺寸公差 ( 标准号 :VDG P690)公称尺寸长，宽，高中心距范围D1 D2 D3下限上限公差公差带公差公差带公差公差带D1 D20 6 ± 0.10 0.2 ± 0.08 0.16 ± 0.06 0.126 10 ± 0.12 0.24 ± 0.10 0.2 ± 0.06 0.12 ± 0.25 ± 0.16 10 14 ± 0.15 0.3 ± 0.12 0.24 ± 0.09 0.1814 18 ± 0.20 0.4 ± 0.14 0.28 ± 0.09 0.1818 24 ± 0.25 0.5 ± 0.17 0.34 ± 0.12 0.23 ± 0.32 ± 0.20 24 30 ± 0.30 0.6 ± 0.20 0.4 ± 0.14 0.2730 40 ± 0.37 0.74 ± 0.25 0.5 ± 0.17 0.33 ± 0.50 ± 0.30 40 50 ± 0.44 0.88 ± 0.30 0.6 ± 0.20 0.3950 65 ± 0.52 1.04 ± 0.38 0.76 ± 0.23 0.46 ± 0.71 ± 0.45 65 80 ± 0.60 1.2 ± 0.46 0.92 ± 0.27 0.5380 100 ± 0.68 1.38 ± 0.53 1.06 ± 0.30 0.6 ± 0.90 ± 0.60 100 120 ± 0.76 1.52 ± 0.60 1.2 ± 0.33 0.66120 140 ± 0.84 1.68 ± 0.65 1.3 ± 0.36 0.71140 160 ± 0.92 1.84 ± 0.72 1.44 ± 0.38 0.76 ± 1.15 ± 0.85 160 180 ± 1.02 2.04 ± 0.80 1.6 ± 0.42 0.81180 200 ± 1.12 2.24 ± 0.88 1.76 ± 0.43 0.86200 225 ± 1.28 2.56 ± 0.95 1.9 ± 0.47 0.93 ± 1.80 ± 1.00 225 250 ± 1.44 2.88 ± 1.05 2.1 ± 0.51 1.02250 280 ± 1.64 3.28 ± 1.15 2.3 ± 0.56 1.12 ± 2.20 ± 1.25 280 315 ± 1.84 3.68 ± 1.25 2.5 ± 0.63 1.26315 355 ± 2.10 4.2 ± 1.40 2.6 ± 0.71 1.42 ± 2.60 ± 1.60 355 400 ± 2.40 4.8 ± 1.60 3.2 ± 0.80 1.6形位公差 ( 平面度，平行度，直线度）壁厚公差基本尺寸mm公差基本尺寸 mm D1 级D2 级D3 级0--6 ± 0.2小于等于 25 0.15 0.10 0.10 6--10 ± 0.325 至 50 0.25 0.20 0.15 10--18 ± 0.4大于 50 0.60% 0.40% 0.30% 18--30 ± 0.6注： D1 ， D2 ， D3 为尺寸精度等级， D1 为一般精度， D2 为特别控制达到的精度， D3 一般需要经过校正达到。

公差标准TOLERANCE●铸件线性公差Casting Linear Tolerance:可按照美国ICI General Tolerance, 德国VDG P690 D1 或ISO8062美国熔模铸造线性尺寸公差 USA Investment Casting Linear Tolerance （ICI, USA）铸件基本尺寸Nominal Dimension 一般公差 General 特别公差 Premium inch mm inch mm inch mm up to 1/2 ≤12.70 ±0.007 ±0.18 ±0.003 ±0.08up to 1 ≤25.40 ±0.010 ±0.25 ±0.005 ±0.13up to 2 ≤50.80 ±0.013 ±0.33 ±0.008 ±0.20up to 3 ≤76.20 ±0.016 ±0.41 ±0.010 ±0.25up to 4 ≤101.60 ±0.019 ±0.48 ±0.012 ±0.30up to 5 ≤127.00 ±0.022 ±0.56 ±0.014 ±0.36up to 6 ≤152.40 ±0.025 ±0.64 ±0.015 ±0.38up to 7 ≤177.80 ±0.028 ±0.71 ±0.016 ±0.41up to 8 ≤203.20 ±0.031 ±0.79 ±0.017 ±0.43up to 9 ≤228.60 ±0.034 ±0.86 ±0.018 ±0.46up to 10 ≤254.00 ±0.037 ±0.94 ±0.019 ±0.48一般尺寸公差适用于批量生产的熔模铸件尺寸。

国际标准ISO 8062-3:2007(E)产品几何量技术规范(GPS)－模制零件的尺寸和几何公差第3部分:铸件的一般尺寸、几何公差和机械加工余量1 范围本国际标准ISO 8062的本部分，规定了符合ISO 8062-2的，交付给客户的铸件的一般尺寸和几何公差，以及机械加工余量的等级。

它适用于为各种铸件制造工艺所生产的所有铸造金属及其合金的铸件所规定的尺寸和几何形状公差，以及所要求的加工余量。

ISO 8062的本部分适用于一般尺寸公差和一般的几何公差(在工程图明细表之中或近旁所标明的)，除了另有说明，以及在图纸上特别提到的，在第9条中的参考条目之一的情况之外。

ISO 8062的本部分所涵盖的尺寸公差，都是用于线性尺寸的公差。

ISO 8062的本部分所涵盖的几何公差(形位公差)是指：—直线度公差，—平面度，—圆度，—并行度，—垂直度，—对称度，以及—同轴度。

ISO 8062的本部分可用于个别指标公差值的选定。

注：ISO 8062的本部分不适用于采用非标注尺寸的三维计算机辅助设计(3D CAD)模型。

2 参考标准本文件的使用，以下引用文件是必不可少的。

对于注明日期的引用标准，仅采用所引用的版本。

对于未标日期的参考标准，采用所引用文件的最新本版(包括任何修正版)。

ISO 286-1:1988, ISO 565极限与配合—第一部分：公差、偏差与配合的基础ISO 1101:2004，产品几何量技术规范(GPS) —几何公差—形状、方向、位置与跳动公差1ISO 1302:2002, 产品几何量技术规范(GPS) —在产品技术文件中表面特征的表示ISO 5459:—1), 产品几何量技术规范(GPS) —几何公差—几何图形公差的基准和基准系统ISO 8062-1:2007, 产品几何量技术规范(GPS) —模制零件的尺寸和几何公差—第一部分：词汇ISO/TS 8062-2:—2), 产品几何量技术规范(GPS) —模制零件的尺寸和几何公差—第二部分：技术要求ISO 10135:—3), 产品几何量技术规范(GPS) —技术产品文件(TPD)中模制零件的图纸标注ISO 10579:1993, 技术图纸—尺寸与公差—非刚性零件ISO 14405:—4), 产品几何量技术规范(GPS) —尺寸公差—线性尺寸3 术语和定义ISO 8062-1、ISO 1101与ISO 5459 中所规定的术语和定义适用于本文件的目的。
