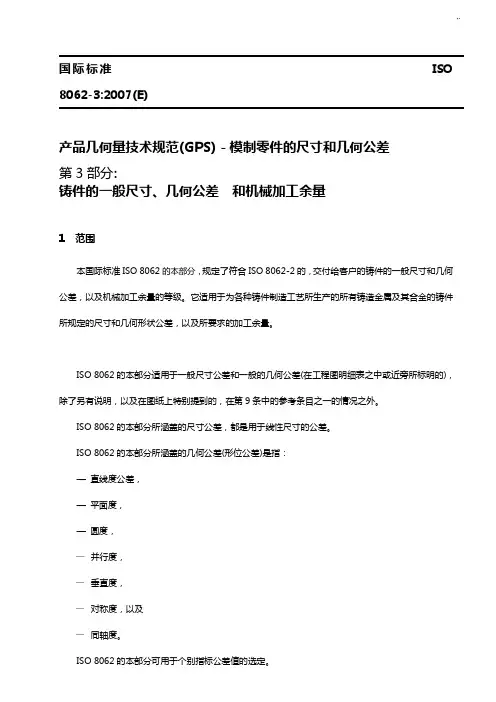

国际标准ISO 8062-3:2007(E)产品几何量技术规范(GPS)－模制零件的尺寸和几何公差第3部分:铸件的一般尺寸、几何公差和机械加工余量1 范围本国际标准ISO 8062的本部分，规定了符合ISO 8062-2的，交付给客户的铸件的一般尺寸和几何公差，以及机械加工余量的等级。
它适用于为各种铸件制造工艺所生产的所有铸造金属及其合金的铸件所规定的尺寸和几何形状公差，以及所要求的加工余量。
ISO 8062的本部分适用于一般尺寸公差和一般的几何公差(在工程图明细表之中或近旁所标明的)，除了另有说明，以及在图纸上特别提到的，在第9条中的参考条目之一的情况之外。
ISO 8062的本部分所涵盖的尺寸公差，都是用于线性尺寸的公差。
ISO 8062的本部分所涵盖的几何公差(形位公差)是指：—直线度公差，—平面度，—圆度，—并行度，—垂直度，—对称度，以及—同轴度。
ISO 8062的本部分可用于个别指标公差值的选定。
注：ISO 8062的本部分不适用于采用非标注尺寸的三维计算机辅助设计(3D CAD)模型。
2 参考标准本文件的使用，以下引用文件是必不可少的。
对于注明日期的引用标准，仅采用所引用的版本。
对于未标日期的参考标准，采用所引用文件的最新本版(包括任何修正版)。
ISO 286-1:1988, ISO 565极限与配合—第一部分：公差、偏差与配合的基础ISO 1101:2004，产品几何量技术规范(GPS) —几何公差—形状、方向、位置与跳动公差1ISO 1302:2002, 产品几何量技术规范(GPS) —ISO 5459:—1), 产品几何量技术规范(GPS) —几何公差—ISO 8062-1:2007, 产品几何量技术规范(GPS) —模制零件的尺寸和几何公差—第一部分：词汇ISO/TS 8062-2:—2), 产品几何量技术规范(GPS) —模制零件的尺寸和几何公差—第二部分：技术要求ISO 10135:—3), 产品几何量技术规范(GPS) —技术产品文件(TPD)中模制零件的图纸标注ISO 10579:1993, 技术图纸—尺寸与公差—非刚性零件ISO 14405:—4), 产品几何量技术规范(GPS) —尺寸公差—线性尺寸3 术语和定义ISO 8062-1、ISO 1101与ISO 5459 中所规定的术语和定义适用于本文件的目的。
4 缩略语缩略语规定于表1。
表1 —缩略语25 公差等级5.1 总则应按相关的产品几何量技术规范(GPS) 关于尺寸和几何公差得标准标注单个的尺寸和几何公差。
如果采用一般的公差，必须弄清楚是需要较小的公差(出于功能性理由)或是较大的公差(出于经济性理由)(见附录C)。
在这两种情况下，应当标注出单独的公差。
对于依照ISO 8062标准本部分选定公差的图纸，仅在规定的和限定的条件下适用。
在图纸上应提及ISO 10579。
5.2 铸件尺寸公差等级(DCTG )铸件线性尺寸公差等级规定了十六级，标记为DCTG 1至DCTG 16(见表2)。
注1：对于壁厚，见第7条。

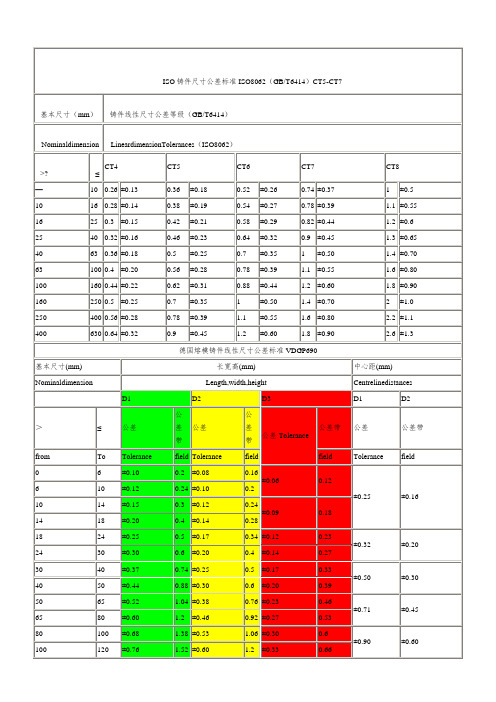

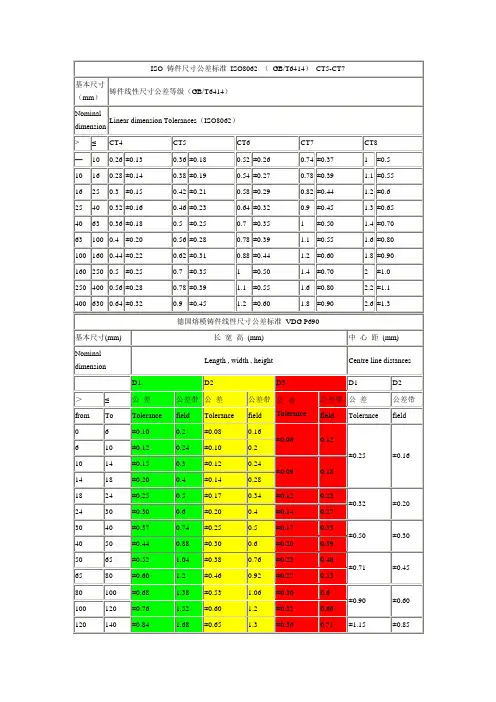

表2 — 铸件线性尺寸公差(DCT)尺寸以毫米为单位注2： 附录A 为上述公差等级的应用给出了建议。
作为对尺寸的默认条件，铸件公差应相对于公称尺寸对称配置，即有一个半在正的一侧，另一半在负的一侧。
3对于等级为DCTG 1至DCTG 15的壁厚，采用大一级的公差(见第7条)。
DCTG 16级仅为通常规定到DCTG 15级的铸件壁厚而制定。
相关模制 零件的 公称尺寸铸件尺寸公差等级（DCTG ）的线性尺寸公差a如因特殊理由经制造商与采购商双方商定，铸件公差可以不对称配置。
在这种情况下，铸件公差应符合ISO 286-1和ISO 14405，依据模制件成品的公称尺寸单独标出。
注3：在压铸件中，由于特殊的技术原因，往往采用不对称的公差配置。
5.3 铸件几何公差等级(GCTG)5.3.1 总则规定了七个铸件几何公差等级(GCTG)，标记为GCTG 2 至GCTG 8(见表3至表6)。
注1：不给出GCTG 1级的铸件公差值。
这一级保留给未来可能需要的更精确的公差值。
注2：铸件一般几何公差的应用见附录E。
一般形状公差(直线度、平面度、圆度)和方向公差(角度，平行度，垂直度)并不适用于带拔模斜度的零件。
这些零件需要单独标注公差，视其功能和制造商的意见而定。
除了那些在表3至表6规定的(如角度、轮廓、位置、普通区域平面度)以外，其它几何公差应单独标注。
因此，建议从制造商那里取得有关铸型设计的资料，包括分型面的位置和加到零件上的拔模斜度数值，以便完成图纸的绘制(见导言)。
5.3.2 公称尺寸在表3至表6所采用的公称尺寸，应是所考虑的零件的模制件的最长公称尺寸，不计圆角和倒角的公称尺寸，它们不用单独标出。
5.3.3 基准5.3.3.1 一般方向公差的基准对于依照ISO 8062-3的一般方向公差，应在图纸上规定一个基准系统，并以“ISO 8062-3 DS”在工程图纸的明细表之中或近旁标出，如图1所示。
图1 —依照ISO 8062-3的一般方向公差基准系统的图纸标记注：这个基准系统不适用于同轴度和对称度几何公差(见5.3.3.2与5.3.3.3)。
45.3.3.2 一般同轴度公差的基准下列条件适用于一般同轴度公差。
— 如果一种圆柱构图(内部或外部)遍布所有其它同轴圆柱构图的整个长度，则该构图的轴线用作(单一的)所述的基准(见图D.1)。
— 否则，就要用一个组合的基准，它是由所考虑的零件图中心线上的两个相隔最远部分的轴线构成(见图 D.2)。
如果有一个以上的可能性存在(如内部或外部的构图)，则该零件采用最大的两个直径(见图D.3)。
如果采用一个组合的基准，则一般的同轴度公差也适用于基准的构图本身。
5.3.3.3 一般对称度公差的基准下列条件适用一般对称公差基准。
— 如果一种由两个相对的平行面构成的构图(内部或外部的)遍及所有其它并列的对称构图的整个长度，则此构图的中间平面用作(单一的)所述的基准(见图D.4)。
— 否则，就要用一个组合的基准，它是由所考虑的构图中心线上的两个相隔最远部分的中间平面和/或中间线构成(见图D.5)。
如果有一个以上的可能性存在(如内部或外部的构图)，则采用两个尺寸最大构图的中间平面(见图D.6)。
这两个基准图形之一可能是圆柱形的(见图D.7)。
如果采用一个组合的基准，则一般的对称度公差也适用于基准图形本身。
表3 — 铸件直线度公差尺寸以毫米为单位5相关模制零件 的公称尺寸铸件几何公差等级（GCTG ）的直线度公差表4 — 铸件平面度公差尺寸以毫米为单位表5 — 铸件圆度、平行度、垂直度与对称度公差尺寸以毫米为单位表6 — 铸件同轴度公差尺寸以毫米为单位其它几何公差应以单独表示的几何公差标出。
6相关模制零件 的公称尺寸相关模制零件 的公称尺寸相关模制零件 的公称尺寸铸件几何公差等级（GCTG ）的平面度公差铸件几何公差等级（GCTG ）的公差铸件几何公差等级（GCTG ）的同轴度公差6 错型(错箱)(SMI)作为默认条件，错型量A间接地按照表2的线性尺寸的检验来控制(见图2)。
为此，错型可以从零至表2中所规定的数值之间变化，这取决于零件具体位置的实际尺寸。
在没有拔模斜度的零件上，错型也要加以控制，为此，把它包括在表3至表5所规定的直线度、平面度和圆度的形状公差之中。
注：这是一种独立原则的控制，因为它往往不知道是否存在一条分型线，如果有的话，是否具体的零件会受到影响。
关键词A 错型量B 最小尺寸C 最大尺寸图2 —线性尺寸错型量的限定如果必需进一步限制错型量，则应依照ISO 10135单独地规定最大错型量。
7 壁厚作为默认条件，对于等级为DCTG 1至DCTG 15的壁厚公差，应当比其它尺寸的一般公差大一级，例如，如果在一份零件图上有一项一般公差DCTG 10，那么其壁厚公差就应该是DCTG 11。
8 必需的机械加工余量8.1 总则作为一般条件下，符合ISO 8062的本部分所规定的必需机械加工余量等级，RMAG，用于整个成品模制件(见第9条)，即对所有要加工的表面只规定一个加工余量值，而这个数值应当从表7中最大轮廓尺寸一栏中的适合的尺寸范围(见表7) 内选取。
注：在砂型铸件中，顶面可能比其它表面需要更大的机械加工余量。
对于这些表面，可以选择较高的机械加工余量(RMA)等级。
应按ISO 1302标注出单独的机械加工余量。
8.1 必需机械加工余量等级(RMAG)规定了十个必需机械加工余量等级，标记为RMAG A 至RMAG K(见表7) 注：对特殊的合金和制造方法所推荐的等级如表B.1中所示，仅供参考。
表7 —必需的机械加工余量尺寸以毫米为单位9 在图纸上的标注9.1 铸件一般尺寸公差的标注符合ISO 8062本部分的铸件一般公差应以下列方式标注于工程图明细表之中或其近旁： a) 与公差有关的一般信息： — “一般公差”； — “ISO 8062-3”；— 符合表2的公差等级(DCTG)； 例如：一般公差ISO 8062-3 — DCTG 12。
b) 如果需要进一步限制错型(见第6条)： — “一般公差”；8最大轮廓尺寸必需的机械加工余量等级（RMAG ）的加工余量—“ISO 8062-3”；—符合表2的公差等级(DCTG)；—“最大错型”及其符合ISO 10135要求的极限值。
例如：一般公差ISO 8062-3 — DCTG 12 —SMI ± 1.5。
注：更多资料，见附录A和C。
9.2 必需机械加工余量的标注必需机械加工余量应以下列方式标注于工程图明细表之中或其近旁：a) 与公差及必需机械加工余量有关的一般信息：—“一般公差”；—“ISO 8062-3”；—符合表2的铸件公差等级(DCTG)；—符合表7的必需机械加工余量(RMA) 和括号中的相应等级。
例如，对于一个最大尺寸范围为大于400 毫米并小于等于630毫米的铸件，要求6毫米的机械加工余量(采用ISO 8062-3 — DCTG 12的铸件一般公差)：一般公差ISO 8062-3 — DCTG 12 — RMA 6(RMAG H)。
以及/或者b) 在模制零件的一个面上需要一个局部的机械加工余量时，应依照ISO 1302把它单独标注出来，如图3所示。
图3 —在个别表面上的必需机械加工余量的标注注：更多资料，见附录B。
9.3 铸件几何公差的标注a) 如果采用符合ISO 8062本部分的一般公差，并符合表2的铸件一般公差，应将下列信息标注于工程图明细表之中或其近旁：—“一般公差”；—“ISO 8062-3”；9—符合表2的铸件公差等级(DCTG)；—符合表7的必需机械加工余量(RMA) 和括号中的相应等级；—符合表3至表6的铸件几何公差等级(GCTG)。
