电阻与欧姆定律练习题.

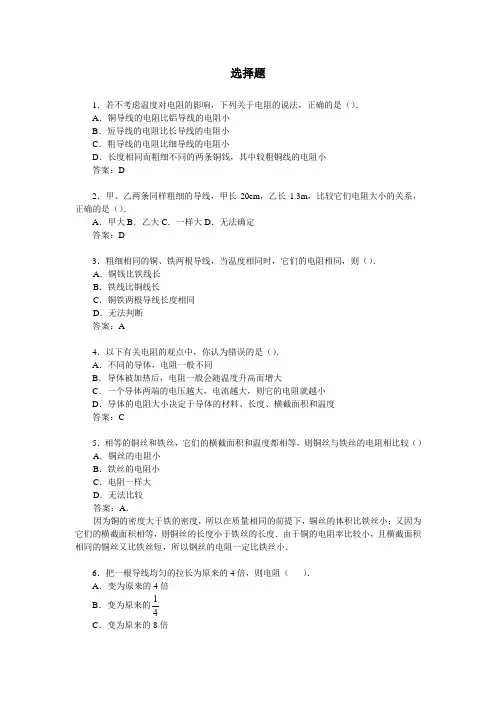

选择题1．若不考虑温度对电阻的影响，下列关于电阻的说法，正确的是（）．A．铜导线的电阻比铝导线的电阻小B．短导线的电阻比长导线的电阻小C．粗导线的电阻比细导线的电阻小D．长度相同而粗细不同的两条铜钱，其中较粗铜线的电阻小答案：D2．甲、乙两条同样粗细的导线，甲长20cm，乙长1.3m，比较它们电阻大小的关系，正确的是（）．A．甲大B．乙大C．一样大D．无法确定答案：D3．粗细相同的铜、铁两根导线，当温度相同时，它们的电阻相同，则（）．A．铜钱比铁线长B．铁线比铜线长C．铜铁两根导线长度相同D．无法判断答案：A4．以下有关电阻的观点中，你认为错误的是（）．A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．一个导体两端的电压越大，电流越大，则它的电阻就越小D．导体的电阻大小决定于导体的材料、长度、横截面积和温度答案：C5．相等的铜丝和铁丝，它们的横截面积和温度都相等，则铜丝与铁丝的电阻相比较（）A．铜丝的电阻小B．铁丝的电阻小C．电阻一样大D．无法比较答案：A．因为铜的密度大于铁的密度，所以在质量相同的前提下，铜丝的体积比铁丝小；又因为它们的横截面积相等，则铜丝的长度小于铁丝的长度．由于铜的电阻率比较小，且横截面积相同的铜丝又比铁丝短，所以钢丝的电阻一定比铁丝小．6．把一根导线均匀的拉长为原来的4倍，则电阻（）．A．变为原来的4倍1B．变为原来的4C．变为原来的8倍D ．变为原来的16倍答案：D把一根导线均匀拉长4倍，长度变为4倍，在体积不变的情况下，横截面积会变为原来的41，这样电阻会变为原来的16倍．7．把一段电阻线（粗细均匀）对折后使用，则电阻（ ）．A ．不变B ．变为原来的21 C ．变为原来的41 D ．变为原来的2倍答案：C 一段导线对折后长度变为原来的21，横截面积变为原来的2倍，所以电阻变为原来的41．8．下图是小灯泡和滑动变阻器连入电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是（）．答案：DA 图、B 图、C 图中滑动变阻器同电灯串联，滑片的移动只会使灯泡变暗或变亮，而不会使灯泡从亮到灭．而在D 图中，当滑片移动到变阻器的最左端时，灯泡被短路而灭，在滑片在最左端时，灯泡同电阻并联而最亮，故D 图正确．9．如图所示，电阻21r r ≠．当S 断开时，a 、b 两点间的总电阻为1R ；当S 闭合时，a 、b 两点间的总电阻为2R ．则有（）．A ．21R R >B ．21R R <C ．21R R =D ．无法制定答案：A当s 断开时，1r 与2r 先串联再相互并联，.2211r r R +=当s 闭合时，1r 与2r 先并联后再串联，.221212r r r r R +=得：.)(2)(222122*********r r r r r r r r r r R R +-=+-+=-因为21r r ≠，所以0)(221>-r r ，即.021>-R R 所以21R R >．10．在如图所示电路中，滑动变阻器的最大阻值为R ，当滑片p 由从向N 端移动的过程中，a 、b 间总电阻最大值为（ ）．A ．RB ．2R C ．43R D ．4R 答案：D设滑片在某一位置时，电阻丝PM 的阻值为x R ．因电阻丝PM 与PN 并联，故有x x x x x x ab R R R R R R R R R R +⋅-=-+-=21)()( 当2121R R R x =⎪⎭⎫ ⎝⎛-⨯=时，ab R 的最大值为——42212R R R R =+⎪⎭⎫ ⎝⎛．11．三个阻值为321R R R 、、的电阻并联在同一电路，若阻值之比为3:2:1::321=R R R ，则三个支路的电流之比321::I I I 为（ ）A ．1：2：3B ．3：2：1C ．6：3：2D ．2：3：6答案：C因为并联，所以电压相等，阻值之比为3:2:1::321=R R R ，所以电流之比为2:3:631:21:1::::321321===R U R U R U I I I ． 12．下列4对电阻并联，总电阻最小的是（ ）．A ．一个2Ω和一个8Ω的B ．一个1Ω和一个9Ω的C ．一个3Ω和一个7Ω的D ．一个4Ω和一个6Ω的答案：B并联电路的总电阻总小于最小的电阻，因为并联导体，相当于增大了导体的横截面积，从而减小了电阻．在B 选项中有个最小电阻1Ω，所以并联后的电阻小于1Ω．。

(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。

在学习物理的过程中，我们经常会遇到欧姆定律的应用题。

在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。

希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。

练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 3 = 15（单位：伏特）。

练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 2 = 110（单位：欧姆）。

练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。

练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 10 = 50（单位：伏特）。

练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。

代入已知量，I = 24 / 6 = 4（单位：安培）。

通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。

它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。

只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。

在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。

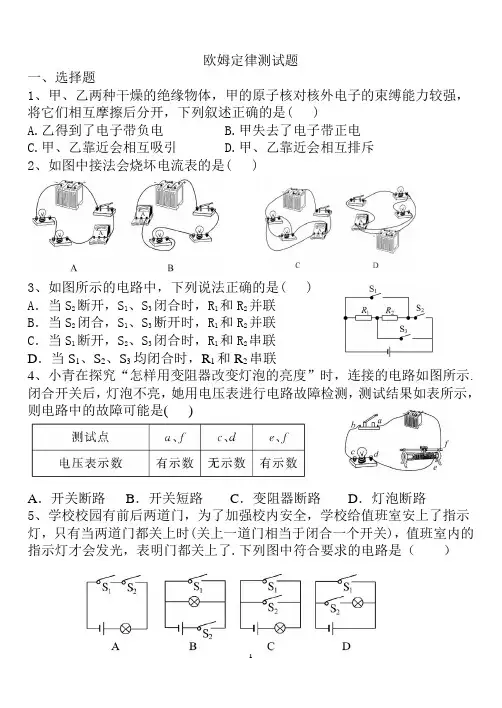

欧姆定律测试题一、选择题1、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开，下列叙述正确的是( )A.乙得到了电子带负电B.甲失去了电子带正电C.甲、乙靠近会相互吸引D.甲、乙靠近会相互排斥2、如图中接法会烧坏电流表的是( )3、如图所示的电路中，下列说法正确的是( )A．当S2断开，S1、S3闭合时，R1和R2并联B．当S2闭合，S1、S3断开时，R1和R2并联C．当S1断开，S2、S3闭合时，R1和R2串联D．当S1、S2、S3均闭合时，R1和R2串联4、小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图所示.闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如表所示，则电路中的故障可能是( )A．开关断路B．开关短路C．变阻器断路D．灯泡断路5、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会发光，表明门都关上了.下列图中符合要求的电路是（）6、小明同学为了探究电流跟电阻的关系，在如下图所示的情况下，将A、B 两点间10 Ω的电阻更换为20 Ω的电阻，闭合开关后，下一步的操作应当是( )A.记录电流表和电压表的示数B.将滑动变阻器滑片向右移动C.将滑动变阻器滑片向左移动D.适当增加电池的节数7、如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是( )8、在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大.下列判断中正确的是( )A.可能是灯L断路B.一定是灯L短路C.可能是滑动变阻器R断路D.一定是滑动变阻器R的滑片向左滑动9、如图所示的电路中，电源电压为4.5 V不变，电阻R1标有“6 Ω 0.5 A”,滑动变阻器R2标有“30 Ω1 A”，电流表量程为“0～0.6 A”,电压表量程为“0～3 V”，为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是( )A.0～12 ΩB.0～30 ΩC.3～12 ΩD.3～30 Ω二、填空题10、如下左图所示，是小敏同学在某次实验探究中连接的电路.开关S2控制的是灯______，电流表测量的是________的电流.11、如下右图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是___________，乙表是___________.(选填“电流表”或“电压表”)12、在如图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则电阻R1和R2两端的电压分别为______V 和______V. 13、“探究电流与电压关系”实验时.在实验中应控制______不变，滑动变阻器R ′的作用是_____________________________ 14、一种电工工具由一个小灯泡L 和一个定值电阻R 并联而成，通过L 、R 的电流跟其两端电压的关系如图所示.由图可得定值电阻R 的阻值为_____Ω；当把这个工具接在电压为2 V 的电路两端，L 、R 并联的总电阻是_____Ω.15、如图所示的电路中，R2的阻值为3 Ω，闭合开关之后，电压表的示数为6 V ，电流表的示数为1 A ，则R 1＝______Ω，电源电压为_____V ；如果断开开关，电压的示数是_______V.三、实验探究题16、如图是研究并联电路电流规律的实验．请完成实物电路的连接(其中A1、A2分别测通过R1、R2的电流．A 测干路中的电流)．17、某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3 V 的电源，待测电阻R x ，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关.图(甲)是没有连接完整的实物电路.(1)请你用笔画线代替导线将实物电路连接完整. (2)连好电路闭合开关前，应将滑动变阻器滑片P 置于______端(选填“最左”或“最右”).(3)实验中，闭合开关，移动滑片．电流表、电压表均无示数.为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如表所示.由此可以判断电路发生的故障是__________________________.(4)排除故障后进行实验，当电压表示数为2.4 V时电流表的示数如图(乙)所示，这时电流为______A，他们利用此组数据即得出该待测电阻R x的阻值，结束了实验.你认为他们这种做法有何不妥？答_____________________________________________18、如图所示电路中定值电阻R1=10 Ω,R2为滑动变阻器，电源电压保持不变.闭合开关.当滑片P在a端时，电流表示数为0.3 A.滑片P在b端时电压表的示数为2V.求：(1)电源电压. (2)滑动变阻器R2的最大阻值.19、如图为电路元件A和B的I–U图象，根据图象提供的信息，求：(1)若将它们并联，接在4.0 V的电源上，电路中的总电流为多大？(2)若将它们串联，接在某电源上，电路中的电流是0.15 A，电源电压是多大？。

欧姆定律一、单选题（共10小题，每小题4分，共40分）1.对一确定的导体，其电阻UR I=所表示的意义是()A.加在导体两端的电压越大，则电阻越大B.导体的电阻与电压成正比，与电流成反比C.导体电阻等于导体两端电压与通过导体的电流之比D.导体中电流越小则电阻越大2.如图所示的电路中，电源电压恒定，当开关S 闭合时，以下说法正确的是()A.电压表示数不变，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数不变，电流表示数变小D.电压表示数变小，电流表示数变大3.如图所示是酒精测试仪的原理图。

图中1R 为定值电阻，酒精气体传感器2R 的阻值随酒精气体浓度的增大而减小。

酒精气体浓度越大，则()A.电压表示数不变B.电压表示数越大C.通过酒精气体传感器的电流越小D.酒精气体传感器两端的电压越大4.两定值电阻甲、乙的电压与电流关系图像如图所示，现在将甲和乙并联后接在电压为3V 的电源两端。

下列分析正确的是()A.流过甲的电流是流过乙的两倍B.流过乙的电流是流过甲的两倍C.甲两端的电压是乙两端的电压的两倍D.甲的电阻是乙的电阻的两倍5.如图是小灯泡灯丝的U I -图像，A 、B 为图像上的两点，下列说法中正确的是()A.电压为0时灯丝电阻也为0B.B 点电阻大于A 点电阻C.B 点电阻小于A 点电阻D.通过灯泡的电流跟它两端电压成正比6.酒驾是造成交通事故的重大隐患，如图甲是查处酒驾时使用的某酒精测试仪工作原理图，电源电压恒定，1R 为定值电阻，2R 为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示。

闭合开关，下列说法正确的是()A.检测气体的酒精浓度越大，电流表示数越小B.检测气体的酒精浓度越大，电压表示数越大C.检测气体的酒精浓度越大，电路的总电阻越大D.气敏电阻主要由超导材料制成7.如图甲是小洋设计的油量表示意图，小宇发现该设计存在不足，思考后将其改进如乙图。

关于小宇改进的设计，以下说法错误的是()A.电路不易发生短路现象B.电压表的示数可以从0开始逐渐变大C.油箱中油量越多，电表示数越大D.油箱中油量越多，流过电阻的电流越大8.如图是电阻甲和乙的U I 图像，小明对图像信息作出的判断，正确的是()A.甲导体两端的电压与电流成正比B.当乙两端电压为1V时，其电阻值为0.4ΩC.将甲和乙串联，若电流为0.4A，则电路两端的总电压为3VD.将甲和乙并联，若电源电压为2.5V，则电路中干路电流为0.5A9.在某疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。

若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。

2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。

3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。

4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。

当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。

（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。

7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。

若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。

8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。

9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。

；若把它们并联起来, 干路中的最大电流为A。

初中物理欧姆定律——电阻练习题一、填空题1．现有2Ω、4Ω、5Ω、6Ω、8Ω电阻各两只。

需要一只10Ω的电阻，可以把一只2Ω的电阻和一只Ω的电阻串联；也可以把两只Ω的电阻并联后，再与一只6Ω的电阻串联。

2．导线的线芯用铜丝，是因为铜的好；有些材料的导电性能受温度、光照、压强等影响而显著变化，人们利用它们这些性质制成热敏电阻、光敏电阻、压敏电阻等，这种材料叫；当温度降低到足够低时，有些材料的电阻会变为零，这种现象叫做现象。

3．如图所示，AB、CD是长度相同的两根镍铬合金线。

将它们分别接入电路进行实验，研究的是导体电阻大小与导体的关系。

如果再提供一根外形和CD完全相同的锰铜合金线，还可以研究导体电阻大小与导体的关系。

4．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是，最小的是．5．如图电源电压保持不变，闭合开关S，电路正常工作，缓慢移动滑片由a到b，电压表示数将（选填“变大”、“变小”、“不变”）；继续缓慢移动滑片由b到c，实验过程中突然发现电流表示数变小且变为0 ，电压表的示数变大，产生此现象的故障原因可能是．二、单选题6．在图所示的电路中，闭合电键K，当滑片P向右移动时（）A．电压表读数变小，电流表读数变大B．电压表读数变大，电流表读数变小C．电压表读数不变，电流表读数变大D．电压表读数不变，电流表读数变小7．如图所示电路中，当滑片P向右滑动时（）A．电压表示数增大，灯泡变暗B．电压表示数增大，灯泡变亮C．电压表示数减小，灯泡变暗D．电流表示数增大，灯泡变亮8．甲、乙是由同种材料制成且长度相等的两导体，若将它们并联在同一电路中，则关于甲、乙的横截面积S及通过电流电流I的大小判断正确的是A．若S甲>S乙，则I甲=I乙B．若S甲<S乙，则I甲=I乙C．若S甲<S乙，则I甲>I乙D．若S甲>S乙，则I甲>I乙9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

完整版)欧姆定律练习题30道1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。

答案：0.05A2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。

答案：2.5V3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？答案：20Ω，0.3A4.在电路中，A、B两点间的电压为6V，R1为4Ω，R2的电流和电阻分别为多少？答案：1A，2Ω5.在电路中，R1为5Ω，开关S闭合时，I=0.6A，I10.4A，求R2的电阻值。

答案：5Ω6.在电路中，电流为0.3A，R1为40Ω，R2为60Ω，求干路电流I。

答案：0.2A7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？答案：10Ω8.在电路中，R1为10Ω，R2为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？答案：0.8A第一部分串联电路15道1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L1的电阻为20Ω，求总电阻、灯泡L2的电阻和两个灯泡两端的电压。

答案：总电阻为70Ω，灯泡L2的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。

2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L1两端的电压为6V，求总电阻、灯泡L2两端的电压和两个灯泡的电阻。

答案：总电阻为20Ω，灯泡L2两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。

3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L1两端的电压为3V，灯泡L2两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。

答案：灯泡L1的电阻为30Ω，灯泡L2的电阻为90Ω，总电阻为60Ω，电源电压为12V。

4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L1两端的电压为4V，总电阻为60Ω，求电源电压和灯泡L 2两端的电压。

答案：电源电压为16V，灯泡L2两端的电压为12V，灯泡L2的电阻为80Ω。

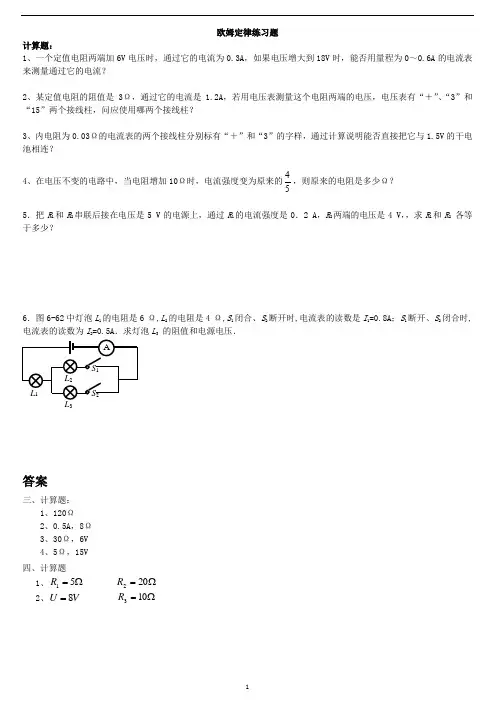

1 欧姆定律练习题
计算题：
1、一个定值电阻两端加6V 电压时，通过它的电流为0.3A ，如果电压增大到18V 时，能否用量程为0～0.6A 的电流表来测量通过它的电流？
2、某定值电阻的阻值是3Ω，通过它的电流是1.2A ，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？
3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V 的干电池相连？
4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的45
，则原来的电阻是多少Ω？
5．把R 1和R 2串联后接在电压是5 V 的电源上，通过R 1的电流强度是0．2 A ，R 2两端的电压是4 V ，，求R 1和R 2 各等于多少？
6．图6-62中灯泡L 1的电阻是6 Ω,L 2的电阻是4 Ω,S 1闭合、S 2断开时,电流表的读数是I 1=0.8A ；S 1断开、S 2闭合时,电流表的读数为I 2=0.5A ．求灯泡L 3 的阻值和电源电压．
答案
三、计算题：
1、120Ω
2、0.5A ，8Ω
3、30Ω，6V
4、5Ω，15V
四、计算题
1、Ω=51R Ω=202R
2、V U 8= Ω=103R
3。

中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。

闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。

欧姆定律经典练习题（共80题）一、选择题1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2 D. 以上三种都不是4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______倍A．2 B．6 C． 1 D．412．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆, 1.2安培B．5欧姆, 2安培C．7.5欧姆, 0.8安培D．12.5欧姆, 0.8安培14．（多选）如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：115．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样16．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断17．图54中的滑动变阻器R1的最大阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏D．6伏~2.4伏18．（多选）图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R3的电流变小，安培表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R3的电流变大，安培表示数变小19．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大20．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏B．由0逐渐增大到5伏C．由0逐渐增大到4伏D．由4伏特逐渐减小到022．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大23．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的［］A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮24．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是［］A．V1为12伏；V2为4伏；A为0.8安B．V1为12伏；V2为2.4伏；A为1.2安C．V1为9.6伏；V2为2.4伏；A为1.2安D．V1为8伏；V2为4伏；A为0.8安25．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L 仍能正常发光，滑动变阻器的滑片P应该［］A．向右移动B．不动C．向左移动D．先向右移，再回到原位26．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断27．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29. 如图1所示的滑动变阻器结构示意图，A、B、C、D是它的四个接线柱。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。

R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。

R0为定值电阻。

当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。

《欧姆定律》试题大全一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［］A．R由铜线的长度和横截面积决定B．R的大小与U 有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［］A．5ΩB．10ΩC．20ΩD．40Ω3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4B.R/2C. R/2D.2R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R 5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c 8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1V电压时，测得电阻值0.5Ω，如果在其两端加10V电压时，其电阻值应为［］A．0.5ΩB．5ΩC．0.05ΩD．20Ω10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和12．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来13．导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［］A．5Ω，1.2A B．5Ω，2A C．7.5Ω，0.8A D．12.5Ω，0.8AA．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［］A．A表和V表的示数都变小B．A表和V表的示数都变大C．A表的示数变大，V表的示数变小D．A表的示数变小，V表的示数变大20．如图48所示电路，滑动变阻器R1的电阻是500Ω，R2的电阻是300Ω，变阻器滑片P与V表一端相连，当滑动片P由a 向b滑动时，V表的读数变化范围是［］A．0~6V B．3.75~6VC．2.25~6V D．0~3.75V23．将A表先后串联在图51中的A处、B处、和C处，当电键K闭合时，A表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样24．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的A 表的示数将比原来增大［］25．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，A表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R1的阻值是200Ω，电阻R2是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a端滑到b端，V表示数的变化是［］A．6V~0V B．3.6V~6V C．6V~3.6V D．6V~2.4V27．图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于A表和V表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以V表示数不变，A表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以V表示数不变，A表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，V表示数变小，R3也变小，所以A表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以V表示数变小，那么，通过R2的电流变小，A表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以V表示数变大，干路中电流变小，通过R2的电流变大，A 表示数变小28．图56所示的电路中，电压U保持恒定，当K断开时，A 表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大29．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．A表示数变小，V表示数变大B．A表示数变小，V表示数变小C．A表示数变大，V表示数变小D．A表示数变大，V 表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，A表示数为I2。

专题14 欧姆定律与电阻的测量一、单选题1．（2021·黑龙江中考真题）如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。

则电阻R1与R2的比值为（）A．23∶B．32∶C．13∶D．31∶3．（2023·山东滨州中考真题）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（）A．电流表A示数变大，电压表V示数变小B．电流表A示数变小，电压表V示数变大C．电流表A示数变大，电压表V示数不变D．电流表A示数变小，电压表V示数不变R ，闭合开关，小明在4．（2022·甘肃金昌中考真题）如图所示，电源电压不变，电阻24Ω实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。

关于所用电源的电压和电阻R1的阻值，下列判断正确的是（）A．4V2ΩB．5V1ΩC．4V1ΩD．2V2ΩR=Ω。

闭合开关S，5．（2022·黑龙江牡丹江中考真题）如图所示，电源两端电压为3V，15电流表示数为0.1A，下列说法正确的是（）A．通过1R的电流为0.6A B．2R的电阻为25ΩC．2R两端的电压为3V D．1R两端的电压为2.5V6．（2022·广西中考真题）在“探究电流与电压的关系”实验中，采用图像法得到如图所示的I －U图像，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（）A．成正比，R＝10Ω B．成正比，R＝1Ω C．成反比，R＝10ΩD．成反比，R＝1Ω7．（2022·青海中考真题）如图所示，定值电阻R1=5Ω，R2=10Ω，开关S闭合时，R1∶R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1 B．I1∶I2=1∶2 C．U1∶U2=1∶1D．U1∶U2=2∶18．（2022·浙江湖州中考真题）要测未知电阻R x的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻R0、未知电阻R x、开关、导线若干。

欧姆定律串连计算题练习 1 / 1
欧姆定律计算题
1. 如下图的电路中，
A 、
B 两点间的电压是 6V ，经过 R1 的电流为 0.1A ，电
阻 R 1 两头的电压是 2V ，求：
①经过 R2 的电流
②R2 两头加的电压
③R2 的阻值④电路的
总电阻 R 。

2. 如下图的电路中，
A 、
B 两点间的电压是 6V ，电阻 R 1=4Ω，电阻 R 1 两头的 电压是 2V ，求：
①经过 R 1 的电流
2 的阻值
②电阻 R
③电路中的总电阻 R 。

3. 如下图的电路中， A 、 B 两点间的电压是 6V ，电阻 R 1=4Ω，电阻 R2 两头的电压是 2V ，求：
①经过 R 1 的电流
②电阻 R 2 的阻值
③电路的总电阻 R 。

4. 如下图的电路中， R1 两点间的电压是 6V ，电阻 R 1=4Ω，电阻 R2 两头的电压是 2V ，求：①经过 R 1 的电流
②电阻 R 2 的阻值
③总电压 U
④电路总电阻 R。
