汽车电子常用测试仪器使用讲解PPT课件

  • 格式：ppt
  • 大小：1.81 MB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

汽车车载检测仪的使用与波形分析 教学PPT课件

汽车车载检测仪的使用与波形分析 教学PPT课件

6．在单通道模式下检测舒适CAN总线
● 舒适CAN的电压可以用DSO直接检测。进行总线诊断时，采用双通道模 式进行电压检测更为适合，在单通道模式下检测舒适CAN总线主要用于 快速判断总线是否处于激活状态。
（1）单通道模式检测时DSO的连接
● 在单通道模式下检测舒适CAN总线时，DSO的连接如图所示。
● 当故障存储记录中出现“驱动CAN总线故障”时，使用DSO进行故障波形分 析，可以很方便地确定故障点的位置以及引发故障的原因。在驱动CAN总线 故障波形分析中，一般习惯于用通道A测量CAN-High导线的电压（黄色波 形），用通道B测量CAN-Low导线的电压（绿色波形）。
1．CAN-High导线与CAN-Low导 线 短 路 ● CAN-High导线与CAN-Low导线短路的故障波形如图9-31所示。CAN-High导
线与CAN-Low导线的波形一致，其电压置于隐性电压值（大约2.5V）。控制单 元内部短路或CAN-High导线和CAN-Low导线连接在一起都可能导致这种短路 故障。可以通过插拔驱动CAN总线上的控制单元，对故障点进行判断。
CAN-High导线与CAN-Low导线短路的故障 波形
2．CAN-High导线对正极短路
● 利用DSO的单通道对CAN总线的电压波形进行检测时，将 DSO的红色测量导线连接CAN-High导线，黑色测量导线连接 CAN-Low导线，如图所示。
DSO单通道工作模式下的线路连接
（2）DSO的设置和波形分析
● 在单通道检测模式下，DSO的设置和电压分析如图
DSO的设置和电压分析（单通道工作时）
在单通道模式下检测舒适CAN总线时DSO的 连接
● 当用单通道的DSO对两个CAN信号进行检测时，DSO屏幕上显示的是两个CAN信号的电 压差值，即CAN-High信号与CAN-Low信号的电压差值。该检测模式不如双通道检测模式 便于故障查询。在隐性电压电位传送状态下，通过计算负的电压差值用于电压分析。在短 路故障情况下以单通道模式进行检测是不可行的。在双线工作模式下CAN-Bus的每一条线 路都有电压电位显示，这更有利于判定故障。

汽车常用仪器仪表的使用课件PPT(40张)

汽车常用仪器仪表的使用课件PPT(40张)

学习任务四 汽车常用仪器仪表的使用
三、 电控元件波形实战分析
1. 1 （1 （2 （3）分析点火线圈和初级电路性能（从点火高压线）。 （4）分析电容性能（铂金点火系统）。
学习任务四 汽车常用仪器仪表的使用
2 按照波形测试设备使 用说明连接波形测试设 备。使发动机怠速运转， 再加速发动机或按照行 驶性能出现故障时或点 火不良发生时的条件来 起动发动机或驾驶汽车， 获得图所示的初级点火 （分电器闭合角）波形。
学习任务四 汽车常用仪器仪表的使用
2.电磁式仪表
排斥型电磁式仪表的结构
学习任务四 汽车常用仪器仪表的使用
引导问题4 如何进行电流与电压的测量？
1.电流的测量
电流表的接线
学习任务四 汽车常用仪器仪表的使用
2．电压的测量
电压表的接线
学习任务四 汽车常用仪器仪表的使用
引导问题5 如何使用汽车专用万用表?
磁电式仪表测量机构
学习任务四 汽车常用仪器仪表的使用
2.电磁式仪表
排斥型电磁式仪表的结构
学习任务四 汽车常用仪器仪表的使用
3.电动式仪表
电动式仪表的结构
电动式仪表的工作原理
学习任务四 汽车常用仪器仪表的使用
引导问题3 如何正确选择电工测量仪表？
为了避免由于测量方法不完善而引起的误差，在使用时 （1 （2 （3）按测量对象和测量线路的电阻大小选择仪表内阻。 （4
学习任务四 汽车常用仪器仪表的使用
引导问题9 完成本次学习任务需要准备哪些实训器材？
学习任务四 汽车常用仪器仪表的使用
任务实施
一、 任务要求 •任务要求见附录1。
学习任务四 汽车常用仪器仪表的使用
二、 任务步骤 步骤一 实训器材的认识及检查

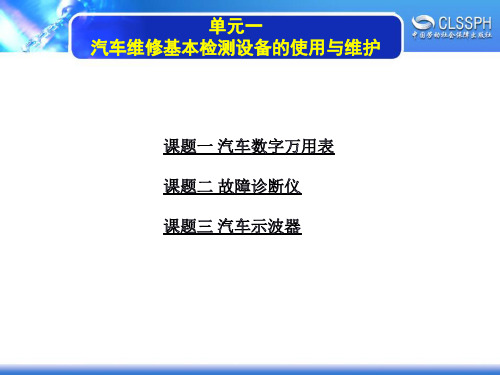

电子课件-《汽车电气与电子设备检测仪器》-A07-3932 单元一 汽车维修基本检测设备的使用与维护

电子课件-《汽车电气与电子设备检测仪器》-A07-3932 单元一 汽车维修基本检测设备的使用与维护
8. 进行电阻、二极管或电路通断测量之前，必须先将电 路中所有电源切断，并将所有电容器残余电荷放尽。
单元一 汽车维修基本检测设备的使用与维护
9. 测量电流之前，应先检查仪表的熔丝是否完好，在仪 表连接到电路之前，应先将电路的电源关闭。
10. 不要在高温、高湿、易燃、易爆和强电磁场环境中存 放或使用仪表。
11. 不要随意改变仪表内部接线，以免损坏仪表和危及安 全。
12. 测量完毕应及时关闭万用表电源。长时间不用时，应 取出电池。
单元一 汽车维修基本检测设备的使用与维护
技能实训
操作一 直流电压的测量 操作二 直流电流的测量 操作三 电阻的测量
单元一 汽车维修基本检测设备的使用与维护
课题二 故障诊断仪
丰田 Intelligent Tester Ⅱ诊断仪
大众 VAS 6160 诊断仪
单元一 汽车维修基本检测设备的使用与维护
（二）通用型故障诊断仪
车博士 V30 故障诊断仪
实耐宝红盒子故障诊断仪
单一 汽车维修基本检测设备的使用与维护
三、故障诊断仪的结构
不同品牌的故障诊断仪结构组成各不相同，现以金德 KT600故障诊断仪为例。
单元一 汽车维修基本检测设备的使用与维护
二、汽车数字万用表的分类
手动转换式汽车数字万用表
自动转换式汽车数字万用表
单元一 汽车维修基本检测设备的使用与维护
OTC3514 型自动和手动综合转换式汽车数字万用表 1-主机 2-感应夹 3-表笔 4-接头
单元一 汽车维修基本检测设备的使用与维护
三、汽车数字万用表的结构 和工作原理
单元一 汽车维修基本检测设备的使用与维护
UT107 型汽车数字万用表的功能量程转换开关

汽车常用测量仪表 ppt课件

汽车常用测量仪表 ppt课件
0.5%
0.2%
第7章 汽车常用测量仪表
7.4 汽车专用数字万用表
汽车 电工电子
7.4.3 基本功能
1．检测交/直流电压、频率、百分比(占空比)。 2．发电机最大、最小输出电压、电流(配合400A电流钳)。 3．电器元件消耗电流检测。 4．检测各类传感器：节气门位置传感器(TPS)、进气压
第7章 汽车常用测量仪表
7.5 函数信号发生器
汽车 电工电子
7.5.1 函数信号发生器的功能
12-为测按键：按下此键，LED显示窗口显示外接被测信 号的频率，外测信号由外测信号输入插孔输入。
力传感器(MAP)、空气流量传感器(MAF)、水温传感 器(CTS)、车速传感器(VSS)、曲轴位置传感器(CKP)、 爆震传感器、氧传感器、凸轮轴位置传感器、ABS车 轮转速传感器等。 5．各类液、气体温度测量：空调空气出口温度、发动机 排气温度、发动机进气温度、发动机冷却水温度、发 动机机油温度、自动变速器油温度等。 6．点火触发脉冲信号检测。
将功能选择开关转到占空比测量位置(Duty Cycle)， 公用插座(com)的测试线搭铁，VHz插座的测试线接被测 的信号线，显示器即显示出被电路一个工作循环(周期) 中脉冲信号所保持时间的相对百分数，即占空比。
第7章 汽车常用测量仪表
7.4 汽车专用数字万用表
汽车 电工电子
7.4.4 使用方法
频率 音频 二极管的检测 温度的检测 转速闭合 闭合角 频宽比
4kHz~4MHz (1 0.05%)最小输入10Hz
电路通、断音频信号测试
1%dgt
-18~ (300 3)C ，(301~1100) (13%)C
(150~3999) (13%)r/min，(400~1000) (1 0.6%)r/min

汽车常用仪器仪表的使用.ppt

汽车常用仪器仪表的使用.ppt

使用整流器件，将交流电变换成为直流电，从而实现对交流电量的测量。
3）转换装置
它是用来选择测量项目和量程。主要由转换开关、接线柱、旋钮、插
孔等组成。转换开关是由固定触点和活动触点两大部分组成。通常将活动 触点称为“刀”，固定触点称为“掷”。万用表的转换开关是多刀多掷的，
而且各刀之间是联动的；当转换开关转到某一位置时，可动触点和某个固
一、学习目标 1、能力目标
· 能解释各种类型万用表的工作原理，尤其是能理解数字式汽车万用表 的工作原理； •能写出各万用表的类型；
•能操作万用表测量电压、电阻及电流等电量，尤其是会操作汽车万用
表来检测在检修过程中出现的各种量； •能处理各类型万用表在使用过程中出现的故障问题； •能操作汽车专用示波器测试各种在汽车检修过程中出现的电量，并会 进行一些常用问题的相关分析； •能处理汽车专用示波器在使用过程中出现的故障问题。
多数万用表表头内阻在几千欧姆左右。表头灵敏度是指表头指针达到满刻度 偏转时的电流值，这个电流数值越小，说明表头灵敏度越高，这样的表头特 性就越好。通电测试前表针必须正确地指向零位。通常表头灵敏度只有几微 安到几百微安。
2）测量电路
测量电路是万用表的重要组成部分。正因为有了测量电路才使万用
表成了多量程电流表、电压表、欧姆表的组合体。万用表测量电路主要 由电阻、电容、转换开关和表头等部件组成。在测量交流电量的电路中，
减小测量误差。注意不可带电转换量程开关。
（5）在测量直流电压、电流时，万用表的正负端应该与被测的电压、电 流的正负端相接。测电流时，要把电路断开，将表串接在电路中。
（6） 测量高压或大电流时，要注意人身安全。测试表笔要插在相应的
插孔里，量程开关拨到相应的量程位置上。测量前还要将万用表架在绝 缘支架上，被测电路切断电源，电路中有大电容的应将电容短路放电， 将表笔固定并接好在被测电路上，然后再接通电源测量。注意不能带电 拨动转换开关。

汽车诊断检测仪器原理及使用精品PPT课件

汽车诊断检测仪器原理及使用精品PPT课件
3、DAS：自诊断系统以简洁的介面，明了的操作方法，配上 IBM高品质的电脑，使得查询故障，检测各大系统是那么 的敏捷与准确。
4、WIS维修资料系统：可提供全车系电路图，元件位置图， 维修方法，步骤面面具到。 只要输入底盘号码，就可以 知道本车的年份，发动机的配置，款型一一详尽叙述。
15
STAR2000奔驰原厂检测仪接头
OBD—2接头
38pin诊断接头
诊断盒
16
STAR2000奔驰原厂检测仪
1、可测试系统：ENGINE、自动变速、空调系统、SRS、ABS、 ASR、PML、GM、奔驰原厂防盗DASX系统、KEYZESS GO系统 及其OBD-II系统等。
2、测试功能：读取故障码、清除故障码、动态数据流、电 脑编程匹配、元件测试、维修资料咨询、元件位置图、线 路图。
11
举例：代码P1711的说明
P——传动系故障代码； 1——由制造商定义的代码； 7——电控变速器系统的故障； 11——变速器油温传感器及其电路
故障。
12
别克TECH-2检测仪
▪VETRONIX为通用公司开发 生产的通用原厂解码器。可 检测以下车型： 2、美国通用程序卡 3、上海通用程序卡 4、SAAB程序卡 5、OPEL程序卡 6、ISUZU程序卡 ▪ 可对以上车型及其全车系统 进行读码、清码、数据流 原 件测试、程序设定。
汽车诊断检测仪器 原理及使用
多种汽车诊断仪的使用
1
电控系统故障诊断的基本方法 ▪ 经验诊断 ▪ 系统的自诊断 ▪ 通用仪表诊断 ▪ 专用诊断仪器诊断
2
经验诊断是基础
①通过眼看、手摸、鼻嗅、耳听和轻轻拨弄线束、 接插件及组件，有时也会发现故障的部位，收到 意想不到的效果。

《电子测量仪器》课件

使用注意事项
注意信号的幅度和频率范围，避免产生失真 和干扰。
逻辑分析仪
功能
用于分析数字信号的逻辑关系。
特点
能够同时捕获多个信号，具有触发和 解码功能。
应用场景
数字电路设计、调试和故障排除等。
使用注意事项
正确设置通道数、时钟方式和数据格 式等参数，注意与被测设备同步。
Hale Waihona Puke 04电子测量仪器的应用电子测量仪器在通信领域的应用
电子测量仪器在电力电子领域的应用
电源测试
电子测量仪器在电力电 子领域主要用于测试各 种电源设备的性能，如 开关电源、UPS等。
电机测试
电子测量仪器可以用于 测试电机的性能，如电 机效率、电机转矩等。
电力线监测
电子测量仪器可以用于 监测电力线的状态，如 电压、电流等，帮助电 力工程师及时发现和解 决电力问题。
促进科技进步
电子测量仪器的发展推动了相关领域 的科技进步，如电子、通信、航空航 天等。
电子测量仪器的发展历程
初期阶段
20世纪初，电子测量仪器开始出现，主要用于基本的电压、电流 和电阻的测量。
发展阶段
20世纪中叶，随着电子技术的飞速发展，电子测量仪器逐渐普及 ，并开始应用于信号发生、波形分析等方面。
电子测量仪器在物联网领域的应用
传感器测试
电子测量仪器在物联网领 域主要用于测试各种传感 器的性能，如温度传感器 、湿度传感器等。
M2M通信测试
电子测量仪器可以用于测 试M2M通信设备的性能， 如无线数据传输模块等。
网络设备测试
电子测量仪器可以用于测 试物联网网络设备的性能 ，如路由器、网关等。
05
1 2 3
通信测试
电子测量仪器在通信领域主要用于测试各种通信 设备的性能，如手机、基站、路由器等。

汽车数字万用表使用PPT课件

详细描述
在测量电阻时，将红色探针插入VΩmA插孔， 黑色探针插入COM插孔。根据待测电阻的大小 选择适当的量程，例如200Ω、2kΩ或20MΩ。 将探针连接到待测量的电路或元件上，按下 READ按钮即可读取电阻值。
测量电容
总结词
通过将红色探针连接到VΩmA插孔，黑色探针连接到COM插孔，选择适当的电容范围，即可测量汽车上的电容。
详细描述
在测量频率和周期时，将红色探针插入VΩmA插孔，黑色探针插入COM插孔。根据待测信号的频率和周 期大小选择适当的量程，例如20Hz、20kHz或2MHz。将探针连接到待测量的电路或元件上，按下READ 按钮即可读取频率和周期值。
04
常见问题及解决方案
常见问题
测量结果不准确
可能是由于万用表设置 不正确或测量方法不当
06
安全提示
使用时的注意事项
正确连接表笔
确保红黑表笔插入对应的孔位，避免短路或 测量错误。
避免在带电体附近使用
避免在高压或大电流的带电体附近使用万用 表，以免发生危险。
选择合适的档位
根据测量需求选择合适的档位，如电压、电 阻、电流等。
保持干燥
在潮湿的环境下使用时，确保万用表和表笔 干燥，以避免测量误差或设备损坏。
在测量时要注意不要让万用表 受到强烈的振动或冲击，以免 影响测量的准确性和稳定性。
在使用过程中要保持干燥和清 洁，避免水汽和灰尘等杂质影
响测量的准确性。
在测量高电压和大电流时要注 意安全，避免触电和短路等危
险情况发生。
03
使用方法测ຫໍສະໝຸດ 电压总结词通过将红色探针连接到VΩmA插孔，黑色探针连接到COM插孔，选择适当的 电压范围，即可测量汽车上的电压。

车载网络系统常用检测仪器 教学PPT课件

大众汽车集团专用汽车检测仪vas505x见图是大众奥迪车系的与用汽车检测仪是一种集车辆诊断检测信息系统于一体的综合式检测仪在大众奥迪车系电路检测特别是汽车网络系统的故障诊断检测和波形分析中发挥着丌可替代的作vas5051汽车检测仪总成所谓远程遥控诊断见图是相对于传统的技术支持体系而言的
车载网络系统常用检测仪器
2．多通道通用示波器
● 在汽车网络系统的故障诊断、检测中，可以采用多通道通 用示波器（见图）对总线波形进行分析，也可以使用具有 示波器功能的汽车专用检测仪对总线波形进行分析。
三、汽车检测仪
● 汽车检测仪是现代汽车故障诊断、检测和维修必不可少的设备。汽车检 测仪一般都具有读取故障码、清除故障码、动态数据分析和执行元件测 试等功能。此外，还具有支持特定车系/车型的专业功能，如提供系统基 本调整、自适应匹配（含防盗控制单元及钥匙匹配）、编码、单独通道 数据、登录系统、传送汽车底盘号码等专业功能。
2．数字式多功能汽车万用表
● 目前，在汽车维修领域，多使用数 字式多功能汽车万用表。数字式多 功能汽车万用表（见图）除具有一 般万用表的通断性、电压、电流、 电阻测试功能之外，还具有信号频 率测量、发动机转速测量、脉宽测 量、温度测量、占空比测量等汽车 电路检测的实用功能，是汽车电工 必备的得力工具。
3．万用表的使用
● 使用多功能汽车万用表进行汽车电路检测时，必须遵循以 下基本原则：
● 1）检测电压时必须并联万用表； ● 2）检测电流时必须串联万用表； ● 3）检测电阻、二极管时必须在断路状态下进行，不得带
电测试； ● 4）测试时应根据测试项目及数据大小选择适当的挡位、
量程及表笔插孔。
二、示波器
● 1．示波器的基本功能
● 示波器（Oscilloscope）是一种用途十分广泛的电子测量仪器。它能把 人的肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现 象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂 有荧光物质的屏幕上，就可产生细小的光点。在被测信号的作用下，电 子束就像一支笔的笔尖，可以在屏幕上描绘出被测信号瞬时值的变化曲 线。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2021
24
信号发生器
四、常用设置 1、频率设置
常用测试仪器使用讲解
a、按‘FREQ’，然后输入数字108（表示信号频率108MHz）； b、若所输入的信号频率为KHz，则需要输入完步骤a后，再按KHz 键； c、按‘ENT’键确认所输入数字；
d、按‘STO’键，然后再按‘ENT’键，保存。
2021
常用测试仪器使用讲解
2021
1
目录
一、直流稳压电源 二、双综示波器 三、毫伏表 四、信号发生器
常用测试仪器使用讲解
2021
2
直流稳压电源
常用测试仪器使用讲解
2021
3
P3
直流稳压电源
一、定义 能为负载提供稳定直流电源的电子装置
二、主要用途： 提供稳定的直流电源
常用测试仪器使用讲解
三、仪器简介
2021
2021
18
毫伏表
五、注意事项 1、选择合适量程，防止指针满偏。
常用测试仪器使用讲解
2021
19
信号发生器
常用测试仪器使用讲解
2021
20
信号发生器
常用测试仪器使用讲解
一、定义 能提供各种频率、波形和输出电平电信号，常用作测试的信号源或 激励源的设备
二、主要用途： 提供（收音）所需的模拟信号
三、仪器简介（100kHz~150MHz）
一、定义 能显示被测量瞬时值轨迹变化情况的仪器
二、主要用途： 将被测机的电信号转化为波形曲线
三、仪器简介
2021
8
双踪示波器
常用测试仪器使用讲解
调整显示的 水平位置
波形向左右 放大十倍
扫描时间 微调旋钮
水平扫描时 间选择旋钮
调整显示波形 的垂直位置
用于调整显示 的垂直刻度
双轨迹的显示方式 ALT(交替)模式 CHOP（断续）模式
开关处于“3”开头的各档，此时对应第二个量程（0-3.5）；
b、确定指针数字：读数，如上图，红针所指数值为0.22；
c、确定最终读数：指针所指数值与量程开关上的电压数值相乘，
即为该指针电压值（如上图红针，假设量程开关是100V，则红针
电压为：0.22/1.0X100V=22V）
2021
17
毫伏表
常用测试仪器使用讲解
1V档
3V档
2021
15
毫伏表
常用测试仪器使用讲解
信号输出分针＞1.5dB, 为不 良品
信号输出分针≤1.5dB， 可接受
2021
16
常用测试仪器使用讲解
毫伏表
四、读数 1、电压读数（黑色量程为电压读数）：
前面两个量 程为电压读 数量程
a、确定读数范围：量程开关处于“1”开头的各档
（1V\1mV\10V\100mV等），此时对应第一个量程（0-1.1），量程
聚焦调整
电源开关
2021
触发源选择 CH1:CH1内部触发 CH2:CH2内部触发 LINE:选择交流电源作为触发信号 EXT :外部触发作为触发信号源
10
双踪示波器
四、注意事项 1、不要使光点停留在一点不动。
常用测试仪器使用讲解
2021
11
毫伏表
常用测试仪器使用讲解
2021
12
毫伏表
一、定义 用来测量正弦电压的交流电压表
二、主要用途： 测量被测机的输出幅度
三、仪器简介
2021
常用测试仪器使用讲解
13
电表读 数指示
毫伏表
常用测试仪器使用讲解
机械调零
量程开关
输入接口
模式开关
电源开关 2021
14
3V档
毫伏表
2～3V
常用测试仪器使用讲解
一般测试时，VT表都是在 3V档，旋转音量后VT表指 针要在2～3V之间。如作 业指导书没有特别要求， 按仪器上黄色指示设置。
常用测试仪器使用讲解
a、按‘ADDR然’，后输入结束的SG步骤（如03）； b、按‘ENT’键确认所输入数字； c、按‘SHIFT’键然，后再按‘RCL’键； d、按‘STO’键然，后再按‘ENT’键，保存。
2021
29
P29
常用测试仪器使用讲解
THE END 谢谢！
2021
30
P30
25
信号发生器
四、常用设置 2、信号强度设置
常用测试仪器使用讲解
a、按‘LEVEL’然，后输入数字20； b、按‘ENT’键确认所输入数字； c、按‘STO’键，然后再按‘ENT’键，保存。
2021
26
信号发生器
四、常用设置 3、信号调制度设置
常用测试仪器使用讲解
a、按‘MOD’然，后输入数字22.5； b、按‘ENT’键确认所输入数字； c、按‘STO’键然，后再按‘ENT’键，保存。
4
直流稳压电源
电流显示
常用测试仪器使用讲解
电压显示
电流调节
电源开关
电源外壳（GND）
电压负极
2021
电压调节
电压正极
5
直流稳压电源
四、注意事项 1、确保接地良好； 2、使用前确认电压； 3、远离磁性物质。
常用测试仪器使用讲解
2021
6
双踪示波器
常用测试仪器使用讲解
2021
7
双踪示波器
常用测试仪器使用讲解
2、dB读数（红色量程为dB读数）： 四、读数
后一个量程为 dB读数量程
a、确定指针数字：读数，如上图，黑针所指数值为-2.5dB；
b、确定最终读数：指针所指数值与量程开关上的dB数值相 加，即为该指针电压值（如上图黑针，假设量程开关是 +40dB，则黑针dB数为：-2.5dB+（+40）dB=37.5dB）
2021
27
信号发生器
四、常用设置 4、开始S按‘ADDR然’，后输入开始的SG步骤（如03）； b、按‘ENT’键确认所输入数字； c、按‘SHIFT’键然，后再按‘RTN’键； d、按‘STO’键然，后再按‘ENT’键，保存。
2021
28
P28
信号发生器
四、常用设置 5、结束SG步骤设置
通道输入信号耦合
切换开关，一般选
择AC
2021
通道2反向
模式选择，一 GND 般选择DUAL
9
双踪示波器
触发模式功能
AUTO：自动 NORM: 正常 TV-V:电视场 TV-H:电视行
常用测试仪器使用讲解
触发交替选择（ “CHOP”和“TRIG ALT”同时按下, 则不能同步显示）
触发电平
斜率
亮度调整
2021
21
信号发生器
电源开关
SG步骤设置
信号调制度
常用测试仪器使用讲解
信号频率
信号强度
2021
信号输出端 22
信号发生器
信号频率
信号强度
SG步骤设 置
信号调制 度
常用测试仪器使用讲解
2021
23
信号发生器
调制信号 为1KHz
FM信号 设置
常用测试仪器使用讲解
调制信号： 400Hz
AM信号设 置
