热膨胀法测定钢的

钢材在低温环境下的热膨胀系数研究与应用钢材在低温环境中的热膨胀系数研究与应用钢材是一种常见的构造材料，在工程领域有广泛的应用。

然而，在低温环境下，钢材的性能可能会发生变化，其中之一就是热膨胀系数。

本文将研究钢材在低温环境中的热膨胀系数，并探讨其在实际应用中的意义和影响。

一、低温环境下的钢材热膨胀系数钢材的热膨胀系数是指在单位温度变化下，钢材的长度变化与原始长度之比。

在常温环境下，钢材的热膨胀系数是已知的，可通过实验或计算获得。

然而，在低温环境中，钢材的热膨胀系数可能会有所变化，这主要是因为低温下分子的热运动减缓，导致钢材的热胀冷缩性能发生改变。

二、研究方法与实验结果为了研究钢材在低温环境中的热膨胀系数，我们进行了一系列实验。

首先，选择了几种常见的结构钢材料，并在低温条件下进行了测量。

实验中，我们使用了低温恒温槽，将钢材样品放入槽中，并测量其温度与长度的变化。

通过这些实验数据，我们计算了钢材在不同温度下的热膨胀系数。

实验结果表明，随着温度的降低，钢材的热膨胀系数呈现出下降的趋势。

这是由于低温环境下，钢材内部分子的热运动减缓，导致钢材的热胀冷缩性能减弱。

对于不同种类的钢材，其热膨胀系数的变化情况也有所不同，这需要根据具体材料性质来进行进一步的研究和分析。

三、应用与意义钢材在低温环境中的热膨胀系数研究对于工程实践具有重要的应用价值和意义。

首先，在低温环境下，钢结构的稳定性和安全性需得到保证。

如果没有考虑到钢材的热膨胀系数变化，可能会导致工程结构在低温环境中发生变形或破坏。

因此，通过研究钢材在低温环境中的热膨胀系数，可以为工程设计和施工提供重要的参考依据，确保工程质量和安全。

其次，钢材在低温环境中的热膨胀系数变化也对冷工业领域有一定的影响。

在液化天然气储运等领域，钢材常常需要承受极端低温的作用。

因此，了解钢材在低温环境中的热膨胀系数变化，可以对管道、容器等设备的设计和选择提供指导，从而确保设备的正常运行和安全性。

高温下金属的热膨胀实验材料：- 不同金属材料（如铁、铝、铜等）- 温度计- 烧杯- 热水实验目的：研究不同金属材料在高温条件下的热膨胀特性，了解金属在温度变化下的体积变化规律。

实验步骤：1. 准备实验器材：将烧杯装满热水，准备好温度计和不同金属材料。

2. 将温度计放入热水中，等待温度稳定在一个较高的温度（例如80℃）。

3. 将铁材料放入热水中，记录下初始的长度。

4. 随着温度的升高，观察并记录下铁材料的长度变化情况，待其达到稳定状态。

5. 重复步骤3和4，分别使用铝和铜材料进行实验。

6. 停止加热并等待温度降低至初始温度。

7. 记录每种金属材料在不同温度下的长度变化。

实验结果：通过实验可得到以下结果：1. 铁材料在高温下呈现明显的热膨胀现象。

随着温度的升高，铁材料的长度逐渐增加。

当温度回到初始温度时，铁材料的长度恢复到初始状态。

2. 铝材料在高温下也发生热膨胀，但相比于铁材料，其膨胀程度较小。

铝材料的热膨胀性质介于铁和铜之间。

3. 铜材料在高温下的热膨胀现象与铁材料类似，长度随温度升高而增加，随温度降低而恢复。

实验讨论：1. 金属的热膨胀是由于温度升高后热运动的增加，金属原子与离子之间的间距增大，导致整体长度增加。

2. 不同金属材料的热膨胀性质不同，这与金属内部结构的差异有关。

例如，铁的热膨胀性较大是因为其晶格结构较松散，原子的热运动更容易导致长度的改变。

3. 实际应用中，对金属材料的热膨胀性质有一定的要求。

在建筑和桥梁等结构中，必须考虑到金属的热膨胀，避免由于温度变化导致结构的变形和破坏。

实验总结：通过本次实验，我们深入了解了金属材料在高温下的热膨胀现象。

不同金属材料在高温条件下展现出不同的热膨胀性质，这对于工程和材料学具有重要的指导意义。

正确理解和应用金属的热膨胀特性，可以避免一些由于温度变化引起的不必要的问题。

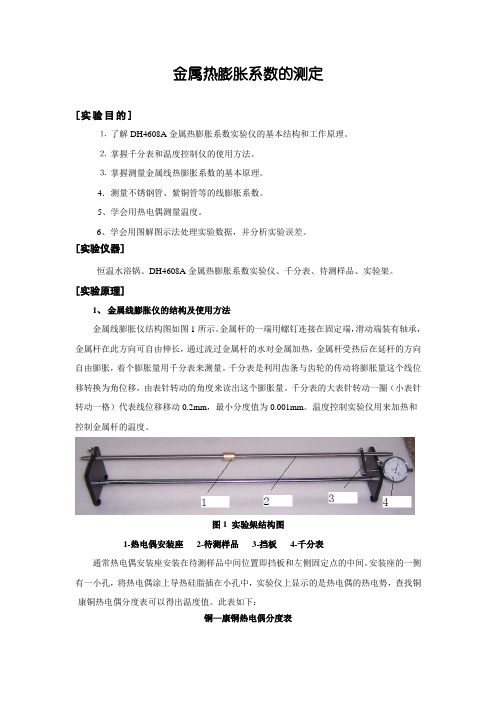

金属热膨胀系数的测定[实验目的]⒈了解DH4608A金属热膨胀系数实验仪的基本结构和工作原理。

⒉掌握千分表和温度控制仪的使用方法。

⒊掌握测量金属线热膨胀系数的基本原理。

4．测量不锈钢管、紫铜管等的线膨胀系数。

5、学会用热电偶测量温度。

6、学会用图解图示法处理实验数据，并分析实验误差。

[实验仪器]恒温水浴锅、DH4608A金属热膨胀系数实验仪、千分表、待测样品、实验架。

[实验原理]1、金属线膨胀仪的结构及使用方法金属线膨胀仪结构图如图1所示。

金属杆的一端用螺钉连接在固定端，滑动端装有轴承，金属杆在此方向可自由伸长，通过流过金属杆的水对金属加热，金属杆受热后在延杆的方向自由膨胀，着个膨胀量用千分表来测量。

千分表是利用齿条与齿轮的传动将膨胀量这个线位移转换为角位移，由表针转动的角度来读出这个膨胀量。

千分表的大表针转动一圈（小表针转动一格）代表线位移移动0.2mm，最小分度值为0.001mm。

温度控制实验仪用来加热和控制金属杆的温度。

图1 实验架结构图1-热电偶安装座2-待测样品3-挡板4-千分表通常热电偶安装座安装在待测样品中间位置即挡板和左侧固定点的中间。

安装座的一侧有一小孔，将热电偶涂上导热硅脂插在小孔中，实验仪上显示的是热电偶的热电势，查找铜-康铜热电偶分度表可以得出温度值。

此表如下：铜—康铜热电偶分度表2、千分表使用说明千分表是一种将量杆的直线位移通过机械系统传动转变为主指针的角位移，沿度盘圆周上有均匀的标尺标记，可用于绝对测量、相对测量、形位公差测量和检测设备的读数头。

本仪器采用的千分表技术参数：千分表的使用方法：一、使用前的准备工作：(1)．检验千分表的灵敏程度，左手托住表的背面，度盘向前用眼观察，手拇指轻推表的测头，试验量杆的移动是否灵活。

(2). 检验千分表的稳定性，将千分表夹持在表架上，并使测头处于工作状态，反复几次提落防尘帽自由下落测头，观察指针是否指向原位。

二、测量和读数方法(1). 先把表夹在表架或专用支架上，所夹部位应尽量是靠近下轴根部，但是不可以影响表圈的转动，夹紧即可，不要太过紧，以免压坏伸缩杆。

热膨胀法测定钢的连续冷却转变图主讲教师:一、实验目的◆1．了解热膨胀法测定CCT图的原理与方法。

◆2．掌握用动态热－力学模拟试验机测定钢的连续冷却转变图的方法。

◆3．熟悉Gleeble 1500试验机的基本操作。

二、实验原理•钢的连续冷却转变图（continuous cooling transformation diagram，简称CCT图）是指过冷奥氏体在连续冷却条件下，转变开始温度和终了温度、转变开始时间和终了时间以及转变的组织、室温硬度与冷却速度之间关系的曲线图。

•影响CCT的主要因素包括化学成分（C、Mn、Si、Mo、Cr、Ni和V等）、测定时的最高加热温度、测定时的加热速度和高温停留时间、应力应变状态以及原始组织。

CCT图的测量方法常见的有热膨胀法、热分析法、金相法和磁性法。

最常用的是热膨胀法，且常配合热分析法和金相法进行测定。

热膨胀法测定钢的CCT图的原理如下：•同一种金属的不同组织如奥氏体、铁素体、珠光体、贝氏体和马氏体等有不同的比容。

故当高温奥氏体在连续冷却过程中发生相变时试件的长度（对于用Gleeble 1500动态热一力学模拟试验机测试CCT 图时，长度是指圆柱体试样的直径）将发生变化，并符合下列关系：•式中－试样加热或冷却时全膨胀量。

－相变体积效应引起的长度变化量。

－温度变化引起的长度变化量。

(α为金属的热膨胀系数，ΔT为温度变化量）。

V TL L L ∆=∆+∆L∆V L ∆TL ∆T L T α∆=⨯∆•当冷却过程中不发生相变时，，因此，即ΔL随温度变化成线性变化。

当冷却过程中发生相变时，，因此，，ΔL偏离线性变化，反映在膨胀曲线上是发生转折，据此转折的切离点可以确定相变的开始温度。

当相变结束时，，因此，，ΔL随变化温度又成线性变化，从直线的开始点可以确定相变的终了温度。

•用热模拟方法测CCT 图时,用膨胀仪记录ΔL -t(膨胀量－时间）曲线，并记录T －t （温度－时间）曲线（或称温度曲线），如图1所示。

热膨胀现象：金属杆长度变化实验报告
简介
热膨胀是指物体受热后长度、面积或体积的增加，通常由于温度变化引起。

金属是一种常见的材料，其受热后会发生膨胀现象。

本实验旨在通过实验观察金属杆在不同温度下的长度变化，验证热膨胀现象。

实验原理
金属杆在受热时，分子内部的热运动活跃，分子之间的距离增加，从而导致整体金属杆的长度增加。

热膨胀系数是衡量材料膨胀程度的指标，通常用α 表示，单位为 1/°C。

热膨胀系数越大，材料的膨胀程度越明显。

实验步骤
1.将金属杆放置在实验台上。

2.在室温下测量金属杆的初始长度，并记录下来。

3.分别在高温和低温条件下，测量金属杆的长度，并记录下来。

4.计算金属杆在不同温度下的长度变化值。

实验结果
根据实验数据计算得出金属杆在高温下的长度增加了 X 厘米，在低温下的长度减少了 Y 厘米。

通过计算获得金属杆的热膨胀系数为α。

结论
实验结果表明金属杆在受热后会发生热膨胀现象，长度会发生变化。

热膨胀系数可以反映金属对温度变化的敏感程度，对于工程设计和实际应用具有重要意义。

总结
通过本实验，我们深入了解了金属杆的热膨胀现象，并掌握了一定的实验方法和数据处理技巧。

热膨胀现象在工程领域具有广泛应用价值，希望通过不断的实验研究能够更深入地理解和利用这一现象。

金属热膨胀系数的测定实验思考题金属热膨胀系数的测定实验是金属学与热处理领域中的重要实验之一,其目的是通过测量金属在温度变化时的尺寸变化来计算出金属的热膨胀系数。

在本实验中,我们将会测量不同种类的金属在温度变化时的膨胀系数,从而了解金属在不同温度下的膨胀特性。

在实验中,我们需要准备以下材料:1. 金属样本:例如钢铁、铝、铜等。

2. 热膨胀系数测量仪器:例如热膨胀系数表、红外光谱仪等。

3. 温度计、血压计等测量设备。

正文:1. 实验目的金属热膨胀系数的测定实验旨在通过测量金属在温度变化时的尺寸变化来计算金属的热膨胀系数。

了解金属在不同温度下的膨胀特性对于设计和使用热膨胀系数测量仪器非常重要。

2. 实验原理金属在温度变化时会发生尺寸变化,其大小取决于金属的收缩率和热膨胀系数。

热膨胀系数是指金属在温度变化时单位长度内金属原子的膨胀量,通常以皮米/(米·开尔文)为单位。

因此,通过测量金属在温度变化时的尺寸变化,可以计算出金属的热膨胀系数。

3. 实验步骤(1)准备金属样本:将金属样本从锭子上切割成所需的尺寸和形状,并使用砂纸打磨表面,使其光滑平整。

(2)测量金属的尺寸:使用热膨胀系数测量仪器测量金属在不同温度下的尺寸变化,记录测量结果。

(3)校准仪器:使用热膨胀系数表校准仪器,确保测量结果准确可靠。

(4)测量温度和时间:设定温度和时间范围,使用热膨胀系数测量仪器测量金属的尺寸变化,记录测量结果。

(5)计算热膨胀系数:根据测量结果,计算金属在不同温度下的热膨胀系数。

4. 实验注意事项在进行实验时,需要注意以下事项:(1)实验前应检查实验设备和工具是否齐全,并确保测量过程准确可靠。

(2)金属样本的加工和测量应严格按照操作规程进行。

(3)实验过程中要注意安全,避免接触到有毒有害物质。

(4)实验结束后,应对实验设备和测量结果进行认真检查,并记录实验数据。

拓展:金属热膨胀系数的测定实验是金属学与热处理领域中的重要实验之一,其目的是通过测量金属在温度变化时的尺寸变化来计算出金属的热膨胀系数。

实验一热膨胀实验一．实验目的1.了解材料线膨胀系数测定的意义、方法。

2.了解WTD2智能型热膨胀仪的原理、结构和操作步骤。

3.学会初步掌握测试数据和曲线的分析方法。

二．实验原理现代化大型工程，如高层建筑、铁路、桥梁、航空航天器件等，都是由多种复杂的材料构成，要经过酷暑寒冬甚至太空中的急剧温度变化，因此必须确切地掌握有关材料的热膨胀系数以及其随温度变化的规律。

利用热膨胀方法对材料进行测定和研究称为“膨胀分析”。

它不仅用于膨胀系数的测定，也是研究动态相变过程的有效手段，例如钢中过冷奥氏体的等温转变过程（TTT曲线）和连续冷却转变过程（CCT曲线）的测定，最常用的方法就是膨胀分析。

在金属材料研究中，材料的结构转变、再结晶、时效固溶和沉淀析出，往往都伴随着体积的变化，因此可以用膨胀分析法来研究。

又如粉末冶金中材料烧结致密度的评定，非晶体材料的软化温度的测定等，也可以用这一方法。

1.线膨胀系数线膨胀系数是指与单位温度变化对应的试样单位长度的线膨胀量,当温度从T1变到T2时,试样的长度相应地从L1变到L2, 则材料在该温度区间的平均线膨胀系数α为:L2－L1 ΔLα＝—————＝————L1(T2－T1) L1 ΔT线膨胀系数α单位为: mm·mm-1·℃-12. 体膨胀系数体膨胀系数是指与单位温度变化对应的试样单位体积的体积膨胀量，当温度从T1变到T2时,试样的体积相应地从V1变到V2，则材料在该温度区间的平均体膨胀系数β为：V2－V1 ΔVβ＝——————＝————V1 (T2－T1) V1ΔT由于体膨胀系数测定较为复杂,所以对于热膨胀各向同性的材料，平均体膨胀系数β与平均线膨胀系数α之间有如下的关系:β＝3α〔1＋α(T2－T1)〕因为α(T2－T1)≤1，可以进一步简化为:β≈3α对于热膨胀各向异性的材料，平均体膨胀系数β可近似用三个相互垂直的晶轴方向的线膨胀系数α1、α2、α3的和来表示之间，有如下的关系:β≈α1+α2+α3由于膨胀系数实际上并不是一个恒定的值，而是随温度变化的。

金属材料热膨胀系数的测定金属材料的热膨胀系数是指该材料的线膨胀系数、面膨胀系数以及体膨胀系数，它是材料受热时发生形变的大小与温度变化的比值。

因为材料的热膨胀系数对材料的尺寸稳定性有着很大的影响，所以热膨胀系数的测定也十分重要。

一、搭配悬挂称重法搭配悬挂称重法是一种简单易行的测量方法。

将待测金属杆固定在一端不动，另一端通过一个联轴器与支架相连。

金属杆的长度测量单位为mm。

当待测金属杆受到热膨胀作用时，其另一端的位移与长度变化量成正比。

借助称重器，可以测得金属杆所受的拉力值，结合加热前后的长度变化量，便可得出热膨胀系数。

二、光串测量法光串测量法主要用于测定大型金属结构件的膨胀系数。

在实验过程中，将激光光束通过放大镜反射到待测物体上，因为物体的热膨胀作用而发生位移，使光束出现一定的偏移角度。

利用摄像机能量，在显微镜的帮助下，将产生的光束偏移角度转化为物体的长度变化量，最终计算得出物体的热膨胀系数。

三、差分台架法差分台架法适用于金属膨胀系数较小，精度要求较高的测量。

该方法先测出平衡间隙及间隙扩大了的量，再通过计算不同长度下的间隙扩散速率，求得热膨胀系数。

四、放射性同位素法放射性同位素法是一种仪器非常齐全的测量方法。

在实验中将含放射性同位素的物质添加到待测物体中，测量物质内部的同位素活度。

在物体发生热膨胀时，物质内的同位素活度值会发生变化，根据这种变化，通过放射化学分析仪、计数器等仪器进行实时测量，并通过数学模型计算出待测物体的热膨胀系数。

五、CT扫描法CT扫描法是一种能够实现金属材料热膨胀系数三维测量的方法。

该方法通过对待测金属材料进行CT扫描获取其体相、面相、线相三个方向的数据，然后通过重建算法计算出热膨胀系数。

通过CT扫描能够快速、准确地获取大量的数据，提高了测量的精度和效率。

总之，对于金属材料热膨胀系数的测量，需要根据材料不同的特性和实验条件选择适合的测量方法。

同时，在实验过程中需要掌握一定的测量技巧，保证测量的准确性和稳定性。

热膨胀系数测定实验报告篇一：固体热膨胀系数的测量实验报告固体热膨胀系数的测量班级：姓名：学号：实验日期：一、实验目的测定金属棒的线胀系数，并学习一种测量微小长度的方法。

二、仪器及用具热膨胀系数测定仪(尺读望远镜、米尺、固体线膨胀系数测定仪、铜棒、光杠杆、温度计等)三、实验原理1．材料的热膨胀系数线膨胀是材料在受热膨胀时，在一维方向上的伸长。

在一定的温度范围内，固体受热后，其长度都会增加，设物体原长为L，由初温t1加热至末温t2，物体伸长了△L,则有?L?L??L?t2?t1?（1） Lt 2 ?t 1 （2）??此式表明，物体受热后其伸长量与温度的增加量成正比，和原长也成正比。

比例系数称为固体的线胀系数。

一般情况下，固体的体胀系数为其线胀系数的3倍。

2．线胀系数的测量在式（1）中△L是个极小的量，这样微小的长度变化，普通米尺、游标卡尺的精度是不够的，可采用千分尺、读数显微镜、光杠杆放大法、光学干涉法等。

考虑到测量方便和测量精度，我们采用光杠杆法测量。

光杠杆系统是由平面镜及底座，望远镜和米尺组成的。

光杠杆放大原理如下图所示：当金属杆伸长△L时，从望远镜中叉丝所对标尺刻度前后为b1、b2，这时有：带入（2）式得固体线膨胀系数为：b2?b1?L?2Dl?L??b2?b1?l2D??l?b2?b1?l?k2DLt2?t12DL四、实验步骤及操作1.单击登陆进入实验大厅2.选择热力学试验单击3.双击固体热膨胀系数的测量进入实验界面4.在实验界面单击右键选择“开始实验”5.调节平面镜至竖直状态6.进行望远镜调节，调节方位、聚焦、目镜是的标尺刻线清晰，调节中丝读数为0.0mm,并打开望远镜视野7.单击铜棒测量长度，单击温度计显示铜棒温度，打开电源加热，记录每升高10度时标尺读数直至温度升高到90度止8.单击卷尺，分别测量l、D，9．以t为横轴，b为纵轴作b-t关系曲线，求直线斜率。

10.代入公式计算线膨胀系数值。
