盾构滚刀材料及其热处理工艺程巨强（西安工业大学，陕西西安710021）［摘要］介绍国内外盾构滚刀刀圈材料的化学成分、热处理工艺、全相组织及性能特点。

盾构滚刀刀圈材料一般用中、高碳模具钢制造，通过模锻成形，机械加工后进行淬火回火处理。

热处理后刀圈的表面硬度HRC56-60、心部硬度HRC50-56，全相组织为回火马氏体、贝氏体、碳化物及残余奥氏体组成，并介绍了提高刀圈材料使用性能的主要途径。

［关键词］盾构刀圈材料；热处理；组织；性能［中图分类号］TU621 ［文献标志码］B ［文章编号］1001-554X（2015）02-0096-05Disc cutter ring materials and the heat treatment process of shield machineCHENG JU-qiang盾构刀盘的刀具一般分为切削刀和滚刀两类，开挖较硬岩层时，采用盘形滚刀，破碎较软岩石或软土地层时，采用齿刀、切刀或刮刀。

刀具材料主要由刀体、硬质合金及刀具的堆焊材料等组成。

盾构工作时用于刀具的费用较高，以德国维尔特公司TB880E为例［1］，刀盘直径为8.8m，刀盘上工布置71把外径为432mm盘形滚刀，其中6把中心滚刀、62把正滚刀和3把边滚刀，用于刀具费用约占掘进施工费用的三分之一［2］。

为了提高滚刀的耐磨性，降低生产成本，的刀圈材料应具有较高的强度、硬度和韧性。

本文介绍盾构滚刀刀圈材料及其热处理工艺特点，为选择刀圈材料和改善刀圈的耐磨性提供参考。

1 盾构滚刀的组成及其失效形式图1为盾构滚刀的组成示意图，盘型滚刀一般由刀圈、刀体、挡圈、端盖、轴及轴承等组成，刀圈可拆卸，磨损后可进行更换。

刀体外装刀圈和挡圈，内装轴承，两侧装有滑动密封和端盖。

刀圈采用过盈配合，一般加热到100～200℃安装到刀体上［3］，挡圈为2个半圆环，卡入刀体槽内再焊接为整环。

盾构在岩层开挖时，安装在刀盘上的滚刀一面自转，一面随刀盘转动，利用刀盘产生的推力破岩，因此滚刀工作时受到岩石剧烈的磨料磨损，消耗量较大，是盾构主要易损部件之一。

盾构刀具简介吕志峰，刘玉海，刘学红山东天工岩土工程设备有限公司，山东聊城252000)摘 要：盾构刀具是盾构机切削岩土的工 具。

本文介绍了盾构机用刀具的分类，扼要叙述了盾构机 的切削 刀具和滚压刀具的功能、形状、用材及制造工 艺，对盾构机用刀具的使用者与管理者有借鉴作用。

关键词：盾构刀具；切削刀分类；滚刀结构；刀具焊接 中图 分类号：TD421.2+5 文献标志码：BIn troductio nto Shield Machi neCutterLU Zhi-feng, LIU Yu-hai, LIU Xue-hong(Shandong Techgongeotechnica Engineering Equipment Co., Ltd, Liaocheng 252000 Shandong ProvincChina)Abstract: The shield machine cutter is a type of tool employed by a shield machine to cut n&cSoil. The paper describes the category of shieldmachinecutters and focuses on the function, shape, material, and manufacturing process of cutters and rolling cutters used on the shieldachine. It can function as a referencfor the usersand keepers of shield machinecutters.Key words: shield machine cutterthe category of shield machine cutters; the structure of rollingutters;the cutter welding经历了从依赖进口到平分国内市场 ，到部分产品 出口的过程。

泥水盾构机滚刀使用分析摘要：泥水盾构机是一种典型的全面隧道掘进机，利用泥浆在隧道工作面上形成一层粘土膜支撑和稳定隧道开挖面，平衡开挖面上的水土压力，广泛用于高含水量、高水压、渗透系数大的粘性土、砂砾层等。

随着近40年来隧道工程和盾构隧道技术的快速发展，隧道工程呈现出大直径、深埋、高水压的趋势，盾构机的直径和承压能力也在不断提高。

盾构机总装结构，主要由刀盘、刀具、盾体、主驱动系统、液压系统、推进系统等部分组成。

关键词：泥水盾构机；滚刀；使用分析引言杭州天目山项目施工采用两台气垫式泥水平衡盾构机施工，刀盘主要配置滚刀和刮刀，在施工过程中遇到及其复杂的地质条件，如⑥淤泥质黏土、⑦粉质粘土、⑯碎石夹粘性土、⑯1含砾粉质粘土、㉓1全强风化凝灰岩、㉓3-2中风化下段凝灰岩，整条盾构区间上述几种不同地质大部分情况在同一断面共存，盾构推进过程中因地质条件问题导致滚刀损耗量较大。

1滚刀磨损因素分析项目双线贯通后合计更换滚刀894把，平均每环更换0.51把；其中，左线更换滚刀479把，平均每环更换0.54把，右线更换滚刀415把，平均每环更换0.47把/环。

出现两条盾构区间滚刀损耗出现偏差的原因主要为左线盾构机在推进过程中领先右线200环左右，右线盾构机推进参数是针对左线盾构机推进参数进行优化后实施的。

由于盾构机刀盘不同轨迹半径的滚刀，其线里程呈指数性增长，因此按照滚刀安装位置、区间不同地层两项指标对项目泥水盾构机滚刀检查和更换记录进行数据筛查分析。

1.1按照滚刀安装相对位置分析滚刀不同安装位置更换频次依次从刀盘中心（13#）向外侧逐渐增大（81#，同轨迹三把滚刀），从下图可看出趋势线逐步增高。

刀盘中心滚刀运行轨迹半径从中心向外侧陆续增加，不同滚刀轨迹运行圆周长度（线里程）呈线性变长，相同地层中滚刀磨损程度也是逐渐变大，符合物理规律。

1.2按照区间断面不同地层分析由于整个区间多种不同地质条件长距离共存，根据开仓检查情况发现对两两相距较远的滚刀磨损情况差异较大。

盾构机滚刀北京固本科技有限公司胡建平盾构机滚刀布置和盾构机滚刀说形状在盾构机设计中是非常重要的内容。

刀具布置方式及刀具形状是否适合应用工程的地质条件,直接影响到盾构机的切削效果、出土状况和掘进速度。

1 盾构机滚刀工作安装在刀盘上的盘形滚刀在千斤顶的作用下紧压在岩面上，随着刀盘的旋转，盘形滚刀一方面绕刀盘中心轴公转，同时绕自身轴线自转。

滚刀在刀盘的推力、扭矩作用下，在掌子面上切出一系列的同心圆沟槽。

当推力超过岩石的强度时，盘形滚刀刀尖下的岩石直接破碎，刀尖贯入岩石，形成压碎区和放射状裂纹;进一步加压，当滚刀间距S满足一定条件时，相邻滚刀间岩石内裂纹延伸并相互贯通，形成岩石碎片而崩落，盘形滚刀完成一次破岩过程。

2 影响盾构机滚刀破岩效率的因素：根据以往工程实践及试验数据，影响盾构机滚刀破岩效率的因素有：1) 脆性/塑性:是对抗压强度、抗拉强度的综合评价，适用于抗压强度较大(小)，而抗拉强度较小(大)岩石。

有关文献资料显示在同样条件下，脆性岩体在挤压阶段所需时间远远小于塑性岩体(约八分之一)。

2) 耐磨性:本指标直接关系到盾构机掘进效率，是承包商进行刀具寿命及备品估算、工期筹划的主要依据。

根据国外资料统计在耐磨性小的岩石中，更换刀具时间占总停工时间的3%，而在高耐磨性岩石中有20%之多；以每掘进1米时间计算，耐磨性小的岩石为0.02~0.05 hr/m，而高耐磨性岩石则可高达0.2hr/m。

3.双刃盾构机滚刀刀具的磨损及原因：（1）正常磨损刀具的正常磨损是指刀圈的磨损量超过了规定值，磨损量可用专用的量具进行测量。

2）刀圈偏磨如果滚刀在掘进工作面不转动，由于刀圈和掘进工作面的相对运动就会形成刀圈的偏磨。

由于中心区滚刀线速度较小，承受载荷较大，中心区滚刀容易出现此现象。

3）刀圈挡圈磨损或脱落挡圈是由两个半圆的钢环安装在滚刀轴的卡槽里焊接成一个完整的圆环，其作用是防止刀圈从滚刀轴上脱落，一旦刀圈挡圈脱落或焊接处磨损严重，就应该更换刀具。

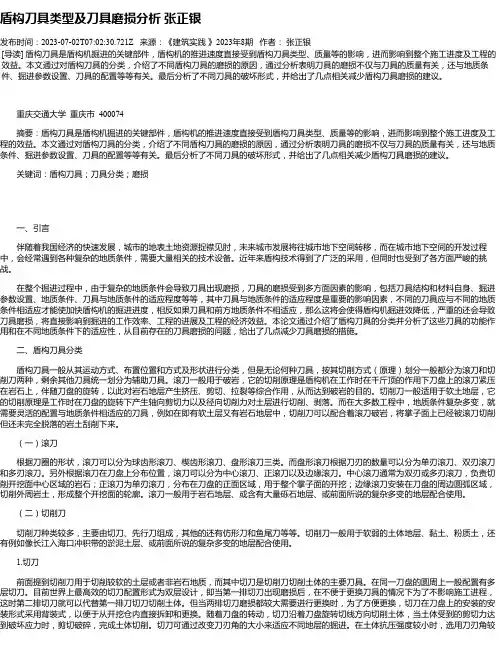

盾构刀具类型及刀具磨损分析张正银发布时间：2023-07-02T07:02:30.721Z 来源：《建筑实践》2023年8期作者：张正银[导读] 盾构刀具是盾构机掘进的关键部件，盾构机的推进速度直接受到盾构刀具类型、质量等的影响，进而影响到整个施工进度及工程的效益。

本文通过对盾构刀具的分类，介绍了不同盾构刀具的磨损的原因，通过分析表明刀具的磨损不仅与刀具的质量有关，还与地质条件、掘进参数设置、刀具的配置等等有关。

最后分析了不同刀具的破坏形式，并给出了几点相关减少盾构刀具磨损的建议。

重庆交通大学重庆市 400074摘要：盾构刀具是盾构机掘进的关键部件，盾构机的推进速度直接受到盾构刀具类型、质量等的影响，进而影响到整个施工进度及工程的效益。

本文通过对盾构刀具的分类，介绍了不同盾构刀具的磨损的原因，通过分析表明刀具的磨损不仅与刀具的质量有关，还与地质条件、掘进参数设置、刀具的配置等等有关。

最后分析了不同刀具的破坏形式，并给出了几点相关减少盾构刀具磨损的建议。

关键词：盾构刀具；刀具分类；磨损一、引言伴随着我国经济的快速发展，城市的地表土地资源捉襟见肘，未来城市发展将往城市地下空间转移，而在城市地下空间的开发过程中，会经常遇到各种复杂的地质条件，需要大量相关的技术设备。

近年来盾构技术得到了广泛的采用，但同时也受到了各方面严峻的挑战。

在整个掘进过程中，由于复杂的地质条件会导致刀具出现磨损，刀具的磨损受到多方面因素的影响，包括刀具结构和材料自身、掘进参数设置、地质条件、刀具与地质条件的适应程度等等，其中刀具与地质条件的适应程度是重要的影响因素，不同的刀具应与不同的地质条件相适应才能使加快盾构机的掘进进度，相反如果刀具和前方地质条件不相适应，那么这将会使得盾构机掘进效降低，严重的还会导致刀具磨损，将直接影响到掘进的工作效率、工程的进展及工程的经济效益。

本论文通过介绍了盾构刀具的分类并分析了这些刀具的功能作用和在不同地质条件下的适应性，从目前存在的刀具磨损的问题，给出了几点减少刀具磨损的措施。

17"单刃滚刀维修步骤根据滚刀刀圈的磨损程度，按照刀具更换指南确定更换刀圈或进行修整。
