常用阻燃剂对氯化橡胶涂料阻燃性的比较
于春洋 (北京联合大学化学工程学院精细化工系,100023)
摘要：用作者设计的涂料阻燃试验方法结合热重分析法,研究比较了氯化石蜡、三氧化二锑、氧化锌、氧化铁红和二氧化锡等阻燃剂对氯化橡胶涂料的阻燃效果。结果表明,在氯化橡胶涂料体系中,用少量氧化铁红代替部分三氧化二锑,漆膜阻燃性不下降;氯含量52%的氯化石蜡,其阻燃性高于氯含量70%的氯化石蜡。
关键词：阻燃剂;阻燃性;氯化橡胶涂料
1 前 言
众所周知,在阻燃防护材料中,应用较广、作用较为明显的是阻燃涂料。氯化橡胶涂料具有化学稳定性好、抗化学药品性高、耐候性好以及附着力强等特点[1],同时氯化橡胶又是一种难燃性树脂,可制作非膨胀型阻燃涂料[2],因此氯化橡胶涂料在防腐、阻燃方面应用广泛。在氯化橡胶涂料中最常见的阻燃剂是氯化石蜡和三氧化二锑,而三氧化二锑价格昂贵,故研究各种阻燃剂之间的协同阻燃效应、减少锑系阻燃剂用量、降低涂料成本是急需解决的课题之一。涂料阻燃性测试方法主要有隧道法[3]、小室燃烧法[4]和大板燃烧法[5],这些方法需要大量的五合板,一般实验室不易实现。为此,作者根据国际标准《薄膜状塑料可燃性和燃烧速率的测定》[6],设计了一种简单的涂料阻燃性能试验方法。本工作以该法结合热重分析(TG)法研究了氯化石蜡(含氯量为70%和52%)、三氧化二锑、氧化锌、氧化铁红[7]和二氧化锡[8]等阻燃剂对氯化橡胶涂料的阻燃效果及协同效应。
2 实验部分
2·1 原 料
氯化橡胶(20%甲苯溶液,粘度0·02 Pa·s,ALLOPRENE公司产);氯化石蜡(氯含量分别为52%和70%),工业品;三氧化二锑,工业品;氧化锌,分析纯;氧化铁红,工业品;二氧化锡,化学纯;重晶石粉,工业品;红丹,化学纯;二甲苯,化学纯;200#汽油,工业品。
2·2 涂料配方及颜料分散
涂料配方是参照文献[1]中防腐蚀氯化橡胶底漆配方设计的,见表1~3。颜料分散采用锥形磨。按表1~3中的配方称取各组分,把全部颜料、部分基料和部分溶剂放入锥形磨中研磨,完全分散后加入其余的基料和溶剂,用玻璃棒搅拌均匀[9],备用。
2·3 阻燃试验装置
(1)防火罩设计:防火罩是用厚2 mm的A 3钢板制造的长方体,见图1。
防火罩上部中央位置装有夹具,前面的门上镶以耐热玻璃作观察窗,四周底部开4个通风孔。
(2)其他用具:
酒精灯;秒表;螺旋测微计。
2·4 阻燃性测试步骤
(1)把研磨分散好的涂料用刷子均匀地涂在A 4复印纸上(单面涂刷,涂两道,干膜厚约80μm),待涂膜实干后,用剪刀裁成2×420 mm的试样,在室温下干燥10 d;
(2)试样每端约60 mm处划两条定位线,规定300 mm为测定燃烧速率的距离;
(3)垂直地夹住试样,使410 mm的长度露在夹具外面。把防火罩放在一个装有排风扇的防风小室中,试验时关闭排风扇。调节酒精灯火焰高度为25 mm;
(4)用酒精灯顶端火焰点燃试样末端,直到着火,但不超过15 s,不用移动火焰去跟踪收缩燃着的试样的自由端;
(5)若试样着火,关闭防火罩,当燃着的边缘达到下定位线时,记录燃烧时间;
(6)若火焰在到达上定位线之前熄灭,停止计时,注意观察外部熄灭的原因,比如熔融、滴落、闷熄等等;
(7)测试完毕马上通风排出燃烧产物。
(8)结果表示:试样下定位线以上烧掉的、烧焦或熔掉的面积除以燃烧时间,由此计算出燃烧速率(mm2/min),以三个平行试样燃烧速率的平均值作为最终结果。这个面积是试样宽度与试样下定位线与上定位线或最远的损失点之间的距离的乘积。若试样无明显收缩现象则试验有效。
2·5 热重分析(TG)
根据阻燃试验结果选择一组阻燃性相差较小的配方,待其涂覆在玻璃板上的漆膜实干后,用小刀刮下数克作样品,用DT-30分析仪以空气为介质进行热重分析。
3 结果与讨论
3·1 阻燃性试验结果
本文阻燃性试验方法得到的阻燃性能测试结果如表4。配方1~6的燃烧速率数据清楚地表明,加入少量的三氧化二锑,使氯化橡胶涂料的阻燃效果有很大的提高,并且随着三氧化二锑用量的增加,氯化橡胶涂料的阻燃性不断提高。
在含有三氧化二锑的情况下,随着氯化石蜡(含氯量70%)用量的增加,氯化橡胶涂料的阻燃性逐渐提高,但升高幅度不大,见表4配方7~10。
表4中配方11~13的试验结果表明,无三氧化二锑存在时,氧化锌的阻燃性很小;而氧化锌用量加大,阻燃性下降;比较配方3与配方14~16的阻燃性试验结果可以发现,存在三氧化二锑时,氧化锌的加入会大幅度地降低氯化橡胶涂料的阻燃性,使涂层的燃烧速率值增加2~3倍,并且氧化锌的用量越高,涂层的阻燃性越差。
比较表4中配方1与配方17~19试验结果可见,没有三氧化二锑存在时,氧化铁红的加入使氯化橡胶涂料的阻燃性有一定程度的提高;存在三氧化二锑的配方中,加入少量氧化铁红,涂膜阻燃性有所提高(见表4中配方3与配方20),添加大量氧化铁红,则使涂层阻燃性下降。
比较表4中配方3和配方23、配方1和配方24的阻燃性可以看出,使用含氯量52%的氯化石蜡比含氯量70%的氯化石蜡涂膜有更好的阻燃效果,但两者的阻燃性差别不大。此外,不论使用哪种氯化石蜡,三氧化二锑的加入都会大幅度提高涂层的阻燃性。
比较表4中配方1与配方25~27、配方3与配方28~30可以发现,二氧化锡没有阻燃性。
3·2 阻燃机理探讨
当涂层燃烧时,氯化橡胶与氯化石蜡受热分解成氯化氢,氯化氢与三氧化二锑进一步反应生成氯氧化锑,氯氧化锑又可进一步分解成三氯化锑:
由于三氧化二锑比重很大,覆盖在涂层表面起阻燃作用。此外,涂层燃烧时,三氧化二锑可以进入气相燃烧区与不同燃烧阶段中的自由基反应生成RCl、HCl、Cl和Sb,这些中间产物可以进一步与活化中心反应降低其浓度,从而起到阻燃作用[10]。
据以上机理可知,增加氯化物中的氯含量和三氧化二锑用量必然会提高涂层的阻燃性。因为氯化橡胶中已含有较大量的氯,所以增加氯化石蜡用量,对于涂层阻燃性的提高不十分显著。
单独使用氧化锌时,可能由于涂层燃烧时反应生成的二氧化锌比重较小,对涂层没有太大的覆盖作用,所以其阻燃作用不太明显,且氧化锌的加入削弱了三氧化二锑的覆盖效应及捕捉自由基的能力,使涂层的阻燃性下降。
由于燃烧反应生成的FeCl3比ZnCl2比重大,其覆盖作用也就较大,所以氧化铁红的阻燃作用稍好于氧化锌。
含氯量52%的氯化石蜡比含氯量70%的氯化石蜡的阻燃效果更好,这与前面得出的氯含量与涂层的阻燃性成正比的关系不符。其原因可能是,在基料氯化橡胶中已含有较大量氯的情况下,影响涂层阻燃性的主要因素是氯化石蜡的活性大小,由于含氯量52%的氯化石蜡中的氯有较高的反应活性,所以涂层表现出较高的阻燃性。
3·3 热重分析结果
图2是氧化锌用量对涂层阻燃性影响的热重分析曲线。由图2可见,配方11、12和13的分解温度依次有所下降,说明无三氧化二锑存在时,随着氧化锌用量增加,涂层阻燃性有一定程度下降。配方3与配方14~16比较,前者的分解温度高约60℃,说明含有三氧化二锑的涂层比仅加氧化锌的涂层阻燃性高很多。这些结论与阻燃性测试结果相一致,说明本文所述阻燃性试验方法用于涂料阻燃性的相对比较是可行的。
4 结 语
(1)用本文设计的涂层阻燃性试验方法得到的试验结果与热重分析结果有良好的一致性,该方法可用于涂层阻燃性的相对比较。
(2)在氯化橡胶涂料体系中,用少量氧化铁红代替部分三氧化二锑,涂层阻燃性不下降;含氯量52%的氯化石蜡对氯化橡胶涂料的阻燃性高于含氯量70%的氯化石蜡。

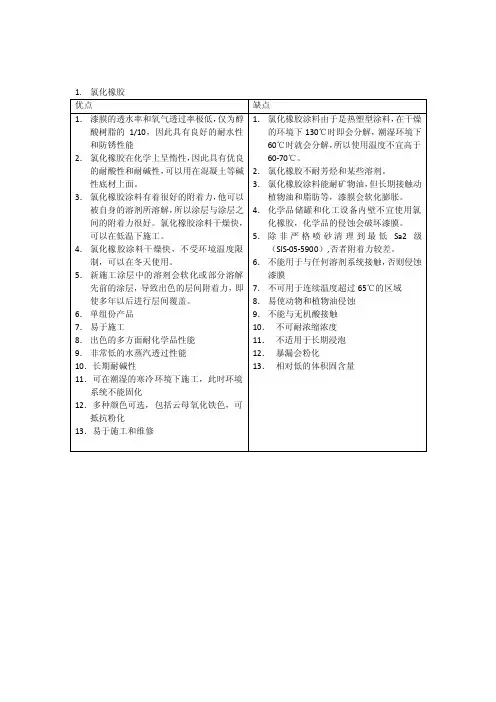

四、氯化橡胶防腐涂料 ?氯化橡胶防腐涂料 （一）氯化橡胶防腐涂料的组成与性能 氯化橡胶防腐涂料的主要成分为氯化橡胶。氯化橡胶是一种以天然橡胶或合成的异戊橡 胶与氯在一定条件下反应制得的白色粉末。这种粉末可溶解于芳香族、酯类及酮类溶剂成为浅黄透明溶液，其含氯量为64-67%。作为涂料生产原料用，一般采用较低粘度（10-20 厘泊）的品种。分子量约54000（10厘泊）?88000（20厘泊），其性能如下： 外观：白色粉末毒性：无 耐光性：好耐热性：不燃烧，130 C以上开始分解 耐化学品性能： 耐浓酸：尚可耐盐水：好 耐稀酸：好耐浓碱：好 耐稀碱：好耐矿物油：好 氯化橡胶虽然具有很多优越性能，但作为涂料还具有脆性，必须加入其它物质来改善其成膜后性能。因此氯化橡胶防腐涂料的组成，除了氯化橡胶外，还要求加入合成树脂，增塑剂，颜料及助剂。 氯化橡胶防腐涂料是一种高性能的新型涂料，近年来有较快的发展和改进，普遍采用于防腐领域，广泛适用于船舶，港口设施，桥梁钢结构，化工设备，集装箱及水泥建筑等方面。使其免受大气海水，化工气体等介质的侵蚀，以延长物体的使用寿命并起装饰作用。 （二）氯化橡胶防腐涂料的优点 1 、使用方便: 氯化橡胶防腐涂料系单组份包装，使用前不需要调配，使用简便。 2、干燥快：氯化橡胶防腐涂料系溶剂挥发型涂料、涂装后溶剂挥发即干燥成膜，表干 0.5-2小时（25C）,第一道涂后数小时即可复涂第二道，比一般常规油漆快干数倍。 3 、施工不受气温限制，氯化橡胶防腐涂料能在-15 C?50C的环境中施工。
4、附着力好: 氯化橡胶防腐涂料对钢铁表面有良好的附着力，同时氯化橡胶附着涂层之 间干漆膜中的溶剂能起浸渗作用，能与下层互粘为一体，大大加强了漆膜间粘附力。 5、防腐蚀性能好：氯化橡胶是一种化学惰性树脂，成膜性能好、水蒸气和氧对漆膜的渗透率小。因此氯化橡胶防腐涂料能耐大气中的水份腐蚀性气体等，也能耐碱、耐酸、耐海水等。 6、可制成厚浆型涂料：氯化橡胶防腐涂料分为普通型与厚浆型二种，后者施工时可涂 装得厚些，若用无空气高压喷涂，一道厚膜可达60um左右，减少了涂装道数，可得到防腐 性能好的涂层。 7、耐久性好：氯化橡胶防腐涂料在长期户外曝晒后，稳定性好，漆膜理化性能变化小，具有良好的耐久性和耐候性。 8、维修方便：由于氯化橡胶防腐涂料是溶剂挥发型涂料，在氯化橡胶旧漆膜面上重新涂漆时，两层漆膜之间仍有互溶作用，维修时不必去掉牢固的旧漆膜，如在其它旧漆皮上涂刷，先涂刷一道70-川带锈涂料，以后再涂氯化橡胶防腐涂料即可。 9、与带锈涂料配套施工效果更佳：新制作的与旧的钢构件表面有重锈蚀的，第一道用 70-T带锈涂料，涂后6-8小时(25C)加涂第二道70-P-4 (中层漆)，12小时后可涂氯化橡胶防腐涂料二道即可。一般锈蚀以下的第一道涂70-川，12小时后涂氯化橡胶防腐涂料 2-3道即可。减少除锈工序节省工时增强防腐效果。在除锈的的情况下可采用H06环氧富锌 底漆，也可采用氯化橡胶防腐涂料底、面漆配套施工，效果也比较理想。 10、具有防霉性：由于漆膜内含氯量高，因而漆膜对霉菌的侵袭有抵抗作用。 (三)氯化橡胶防腐涂料品种 1、氯化橡胶防腐底漆：(1) J53-G1 氯化橡胶银粉防腐底漆，( 2) J53-G2 氯化橡胶铁 红防腐底漆，( 3) J53-G3 氯化橡胶煤沥清防腐底漆，( 4) J53-G4 氯化橡胶磷酸锌防腐底漆； 2、氯化橡胶防腐底漆 (厚浆型) ：( 1) J53-G1.1 氯化橡胶银粉厚浆型防腐底漆， (2) J53-G2.1 氯化橡胶铁红厚浆型防腐底漆，( 3) J53-G3.1 氯化橡胶灰色厚浆型防腐底漆； 3、氯化橡胶防腐面漆：（1）J52-G4.1 氯化橡胶防腐面漆（各色），（2）J52-G4.3 氯化橡胶玻璃鳞片防腐面漆（各色）；
十溴二苯乙烷TDE 英文名称：2,2',3,3',4,4',5,5',6,6'-Decabromobibenzyl [1] 英文别名：DBDPE;1,2-Bis(2,3,4,5,6-pentabromophenyl)ethane CAS号：84852-53-9 分子式：C14H4Br10 分子量：971.22 熔点:~345℃. 沸点：~676.2℃. 新型溴系添加型阻燃剂（改性塑料行业必须用到的） 密封阴凉干燥保存 十溴二苯乙烷是一种使用范围广泛的广谱添加型阻燃剂，其溴含量高，热稳定性好，抗紫外线性能佳，较其他溴系阻燃剂的渗出性低；特别适用于生产电脑、传真机、电话机、复印机、家电等的高档材料的阻燃。 十溴二苯乙烷热裂解或燃烧时不产生有毒的多溴代二苯并二恶烷 （DBDO ）及多溴代二苯并呋湳（DBDF ），用它阻燃的材料完全符合欧洲关于二恶英条例的要求，对环境不造成危害。二恶英(Dioxin)，又称二氧杂芑(qǐ)，是一种无色无味、毒性严重的脂溶性物质，二恶英实际上是二恶英类（Dioxins）一个简称，它指的并不是一种单一物质，而是结构和性质都很相似的包含众多同类物或异构体的两大类有机化合物。二恶英包括210种化合物，这类物质非常稳定，熔点较高，极难溶于水，可以溶于大部分有机溶剂，是无色无味的脂溶性物质，所以非常容易在生物体内积累，对人体危害严重。 十溴二苯乙烷无任何毒性，也不会对生物产生任何致畸性，对水生物如鱼等无副作用，可以说符合环保的要求。 十溴二苯乙烷在使用的体系中相当稳定，用它阻燃的热塑性塑料可以循环使用。 十溴二苯乙烷对阻燃材料性能的不利影响较传统阻燃剂十溴二苯醚小，且耐光性能好，渗出性低。 项目规格项目规格
聚氨酯面漆与氯化橡胶漆在应用方面有哪些区别 10 [ 标签：聚氨酯, 氯化橡胶漆 ] 史诗的编撰者 2009-12-23 12:16 RT。请重点说明两者作为钢结构表面防护处理方面的区别，不胜感激。 满意答案好评率：66% 丙烯酸聚氨酯面漆 一、产品说明 该漆是一种双组分丙烯酸聚氨酯涂料,装饰性好,同BF-4002丙烯酸脂肪族聚氨酯面漆比较,耐候性略差,但优于普通聚氨酯、橡胶类、乙烯类涂料。底漆为A型,面漆为B型,清漆为C型,铝粉漆为D型。 二、适用范围 可用于钢结构的涂覆和原有基材的维修保养,适合多种环境,包括海上设施、化工和石化厂、桥梁、纸浆厂与造纸厂、发电厂等。 三、主要特点 耐候性好,漆膜坚硬,附着力好,光亮丰满。有较好的耐磨、酸、水、油、热等性能。 以脂肪族异氰酸酯和含羟基的丙烯酸树脂为基料，并配以耐候性颜料、助剂等组成双组分高性能防腐蚀面漆。主要性能有： 1）优异的耐候性、保光、保色性； 2）优良的耐化学品性和耐盐雾性能； 3）漆膜坚韧，良好的耐冲击性和耐磨性； 4）优异的装饰性能。 https://www.doczj.com/doc/4c7374618.html,/view/1799047.htm 氯化橡胶漆 [编辑本段]一、产品简介 氯化橡胶是由天然或合成橡胶经氯化改性后得到的白色或微黄色粉末，无味、无毒，对人体皮肤无刺激性，具有良好的粘附性、耐化学腐蚀性、快干性、防透水性和难燃性。氯化橡胶防腐涂料广泛用作建筑涂料、化工防腐涂料、阻燃
涂料、船舶及海洋钢结构防腐涂料，与常温固化环氧树脂涂料并列为当今世界防腐涂料的两大体系。 氯化橡胶防腐涂料为系列产品，包括： GH 501氯化橡胶银粉漆； GH 502氯化橡胶彩色防腐漆（各种颜色）； GH 503氯化橡胶沥青漆； GH 510氯化橡胶清漆 本产品为单组份涂料，以氯化橡胶和丙烯酸树脂为基料，添加增韧剂、防锈和着色颜料、各种助剂制成，是一种高性能的防腐涂料。 [编辑本段]二、产品特点 1、耐日光老化，保护中层和底层涂层 2、使用方便。单组份，开桶后搅匀即可使用。可采用高压无气喷涂、刷涂、辊涂等多种方法施工。 3、干燥快，施工不受季节限制。从－20℃～40℃均可正常施工，间隔4～6h即可重涂。 4、对钢铁、混凝土、木材均有良好的粘结力。 5、防腐蚀性能好。氯化橡胶属惰性树脂，水蒸汽和氧气对漆膜的渗透率极低，具有优异的耐水性，耐盐、耐碱、耐各种腐蚀气体，并具有防霉、阻燃性能，耐候性和耐久性良好。 6、维修方便。新旧漆膜层间附着力好，复涂时不必除掉牢固的旧漆膜。 [编辑本段]三、适用范围 适用于码头、船舶、水上钢铁结构、油罐、煤气罐、管道、化工设备及厂房钢结构的防腐蚀，也适用于墙壁、水池、地下甬道的混凝土表面装饰保护。不适用于与苯类溶剂接触的环境。 https://www.doczj.com/doc/4c7374618.html,/view/1917770.htm?fr=ala0
氯化橡胶漆主要成分及使用注意事项 防腐涂料的作用很大，因为很多物品都需要做防腐处理，特别是恶劣条件中更要做好防腐工作。氯化橡胶漆就是一种非常牛的防腐涂料，它的作用很大，对建筑工程和工业领域都非常重要。氯化橡胶漆的特点是什么，它通常使用在哪些领域中呢？小编将氯化橡胶漆相关知识介绍给大家，看过介绍之后就能对它有一个很深入的了解了。 氯化橡胶漆是什么
氯化橡胶漆的主要材料是氯化橡胶和丙烯酸树脂。氯化橡胶是由天然橡胶或合成橡胶用氯化的方法改性后得到的一种材料，它无毒无味，形状是白色或黄色的粉末。还要添加防锈剂、增韧性、着色颜料和其它助剂等。所以氯化橡胶漆具有极强的防腐蚀性，防透水性。粘附性能好，快干而且难燃。 氯化橡胶漆分类有GH 501氯化橡胶银粉漆；GH 502氯化橡胶彩色防腐漆；GH 503氯化橡胶沥青漆；GH 510 氯化橡胶清漆。
氯化橡胶漆的优秀防腐性能让它适合用需要面临恶劣环境的物品上，比如船舶、水上钢铁结搆、码头、油罐、琯道、煤气罐、化工设备、厂房钢结搆等，也可以用在墙壁、水池、地下甬道等混凝土结构表面上，不仅能够保护，还具有装饰作用。氯化橡胶漆不适用於要接触苯类溶剂的环境中，这一点大家需要注意。 氯化橡胶漆使用方法 1、首先要对需要涂刷的表面做处理，钢铁表面不能有油污，如果有锈迹要做除锈处理。如果是混凝土可以用水清洗，但是要等干透后才
能涂刷氯化橡胶漆。 2、氯化橡胶漆打开之后要想均匀搅拌，然后用氯化橡胶稀释剂调整粘度，之后才能涂用。 3、施工过程中要均匀涂抹，而且不能有遗漏，角落一定要注意检查。根据施工环境涂刷层可酌情调整，通常涂刷2层或3层。
阻燃聚丙烯①卤-锑体系,即气相阻燃机理。常用的卤系阻燃剂是十溴二苯醚、六溴环十二烷、八溴醚、四溴双酚Ａ等,加上阻燃协效剂三氧化二锑,具有添加量少,阻燃效果好的特点。但卤素类阻燃剂一直受到绿色环保组织的非难,以至在有些国家受到制约,被明令禁止使用。然而美国、日本等国家仍允许使用,那么作为发展中国家的中国,卤系阻燃剂的寿命至少还 有10年以上。②用含溴烷基磷酸酯来处理ＰＰ。这类阻燃剂兼有ＰＢｒ协同效应,使阻燃效果显著,同时还能改善ＰＰ的流变性及加工性能,对ＰＰ的物理机械性能影响也小。③近 十年来在ＰＰ阻燃技术上,以意大利都灵大学教授Ｃａｍｉｎｏ首创的膨胀型阻燃剂发挥了巨大的作用,这类ＰＮ系阻燃剂具有高效、热和光稳定性高、低毒、低烟、低腐蚀,对加工 和机械性能影响小,不会引起环境污染。在ＰＰ中只要添加2530份即可达到ＵＬ94Ｖ0级。国内刚有膨胀型阻燃剂产品的生产报道。④丙烯酸五溴苄酯与三元乙丙橡胶的接枝共聚物阻燃的聚丙烯。这类阻燃处理的ＰＰ具有很高的抗冲击强度,在某些场合可用作工程塑料。⑤无机填充料阻燃聚丙烯所谓的无机填充料即指氢氧化铝和氢氧化镁,它们具有阻燃、抑烟的作用。但要达到预期的效果,微粒化及表面处理是关键技术,应用于不同塑料。要慎重选 择匹配的表面活性剂,使其与塑料相容性好,并在塑料中得以均匀的分散,又不致太大地影响 塑料的机械性能。由于ＡＴＨ和氢氧化镁能在不同的温度范围内起到阻燃抑烟作用,因此二者的复配使用可以使塑料在较宽的温度范围内发挥持续阻燃效果。这里要强调的是,在用氢氧化镁处理ＰＰ时,为达到更好的阻燃效果及合适的机械性能,在添加氢氧化镁混炼工艺中, 宜采用二步加料方式,这样会得到比一次加料更好的结果。 2.2阻燃聚乙烯①一般来讲,适用于ＰＰ的阻燃剂都可用于ＰＥ处理技术中,但由于两者结构上的差异,热稳定性和裂解温 度的不同,某些芳香族溴系阻燃剂(如十溴二苯醚)在ＰＥ特别是在ＬＤＰＥ上的应用效果会 更好一些。②这里还要指出,氯系阻燃剂如氯化石蜡、敌克隆(美国西方石油化工公司产品 商品名)在某些场合中应用效果会更好。比如敌克隆在电缆用ＰＥ绝缘层中的应用,使ＰＥ 有极佳的耐电压性能和阻燃效果。有的文献报道氯系阻燃剂与溴系阻燃剂联用时,会产生某种协效作用,尽管不明显,但比它们单独使用阻燃效果要好。 2.3阻燃聚氯乙稀在ＰＶＣ中添加大量增塑剂,使之成为软ＰＶＣ时,对它的阻燃处理就很有必要。这里需强调的是, 除了阻燃剂以外,抑烟也是ＰＶＣ迫切需要解决的问题。①选用阻燃增塑剂———芳基磷 酸酯、芳基烷基磷酸酯这里要慎重选用阻燃增塑剂,避免在增加阻燃性能的同时恶化了塑 料的其它性能,特别要注意材料的低温柔顺性。②抑烟剂传统的抑烟剂有三氧化钼、氢氧 化镁、八钼酸铵、硼酸锌、二茂铁等物。添加钼系抑烟剂一般量在2%3%之间,可降低 30%80%的生烟量,如与ＡＴＨ、氢氧化镁或碳酸钙复合使用会有更好的效果。 2.4阻燃聚苯乙烯和高抗冲聚苯乙烯①对于挤出ＰＳ泡沫来讲,使用普通的六溴环十二烷(ＨＢＣＤ)即 可达到阻燃目的。这种处理不必使用阻燃协效剂三氧化二锑,因为起不到协效作用,反而由 于它的存在会使体系燃烧时产生熔滴。②对于常用的普通聚苯乙烯阻燃,要求使用热稳定 性能好的ＨＢＣＤ,ＰＳ的加工温度在180℃210℃左右,在此加工温度下,普通的ＨＢＣＤ会 产生不稳定,易分解。因此,要求使用耐高温的ＨＢＣＤ(它耐温达230℃240℃)。③高抗冲 聚苯乙烯阻燃技术更难,由于它要用于电子、电器元件,阻燃级别要求更高,需达到ＵＬ94Ｖ 0级。如果使用溴系阻燃剂就可达到这种要求,但要注意材料的耐光性、热变形温度、抗冲 强度、阻燃剂有否渗出等各方面因素是否受到影响。常用的溴系阻燃剂有十溴二苯醚、溴 化环氧树脂(ＢＥＲ)、耐高温ＨＢＣＤ等。 2.5阻燃ＡＢＳ①处理ＡＢＳ阻燃时一定要
氯化橡胶涂料特点浅析 氯化橡胶涂料通常是由氯化橡胶树脂、改性树脂、颜填料、助剂及溶剂等组成。氯化橡胶（Chlorinated Rubber）树脂是天然橡胶等在氯仿或四氯化碳溶剂中于80~100 ℃氯化而成。20世纪50年代，氯化橡胶涂料逐步取代硝基涂料、过氯乙烯涂料、低档醇酸树脂涂料等得到了快速发展。特别是在60年代后，氯化橡胶涂料开始被广泛应用于现代重工业防腐领域（如船舶、海洋石油平台、桥梁结构、集装箱等行业）。 采用氯化橡胶涂料及相关配套，有下列优越性： ● 较好的耐水性和防腐性能，由于氯化橡胶本身是一种化学惰性成膜物质，其涂层对水、气透过率较低，仅为醇酸树脂涂层的1/10。在ISO 12944—2007第5部分中规定的涂装配套方案中就有氯化橡胶涂料。在C5-1、严重的腐蚀环境中，氯化橡胶涂料配套涂层有>15年的使用寿命。氯化橡胶涂料还可用在干、湿交替区的钢结构，如船壳及混凝土表面。 ● 良好的附着力。氯化橡胶底漆与经过抛（喷）砂处理的钢材表面附着力较好；氯化橡胶中层漆、面漆与环氧等底漆的附着力也十分良好；氯化橡胶涂层维修方便，可覆涂氯化橡胶类、丙烯酸类、油性类涂料和各类防污涂料。 ● 优异的耐化学品性。由于氯化橡胶涂料在化学上的惰性，其涂层有优良的耐酸性、耐碱性，甚至可以直接用于混凝土等碱性基材上。● 优良的施工性能。氯化橡胶涂料是单组分涂料，干燥迅速。施工温度范围在-5~40 ℃，无最大涂覆间隔限制。涂料温度控制在35~40 ℃范围内，可不加或少加稀释剂，达到减少有机溶剂挥发之目的。 ●维修方便。维修时不需去掉牢固的旧涂膜，新旧涂膜之间因溶剂的渗透作用可产生互溶现象，附着力特强。在部分其他品种的涂膜上也
.分类及作用机理 1.卤系根据燃烧的链反应理论，维持燃烧所需的是自由基。阻燃剂可 作用于气相燃烧区，捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。如含卤阻燃剂，它的蒸发温度和聚合物分解温度相近，当聚合物受热分解时，阻燃剂也同时挥发出来。此时含卤阻燃剂与热分解产物同时处于气相燃烧区，卤素便能够捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。一般与三氧化二锑并用。 2.磷系在咼温下能形成玻璃状或稳定泡沫覆盖层，隔绝氧气，具有隔 热、隔氧、阻止可燃气体向外逸出的作用，从而达到阻燃目的。如有机阻磷类阻燃剂受热时能产生结构更趋稳定的交联状固体物质或碳化层。碳化层的形成一方面能阻止聚合物进一步热解，另一方面能阻止其内部的热分解产生物进入气相参与燃烧过程。 3.氮系受热时分解出不燃气体，将可燃物分解出来的可燃气体的浓度 冲淡到燃烧下限以下。同时也对燃烧区内的氧浓度具有稀释的作用，阻止燃烧的继续进行，达到阻燃的作用。 4.Sb2O3 反应放出H20并生成熔点较低、能够气化的卤化锑，起稀释可 燃性气体的作用。同时他的相对密度较大，覆盖于高分子材料表面隔绝空气，能促进炭化反应，降低燃烧系统的温度，能捕捉燃烧过程中气相里游离的H0.和H.,从而抑制燃烧。实际上三氧化二锑是普遍使用的阻燃剂协效剂，与卤素化物之比以3:1最佳。 5.金属氢氧化物在高温条件下，发生了强烈的吸热反应，吸收燃烧放 出的部分热量，降低可燃物表面的温度，有效地抑制可燃性气体的生成，阻 止燃烧的蔓延。通过提高聚合物的热容，使其在达到热分解温度前吸收更 多的热量，从而提高其阻燃性能。这类阻燃剂充分发挥其结合水蒸汽时大量吸热的特性，提高其自身的阻燃能力。 6.硼系产生液相中间物，该中间物可湿润可燃物表面，从而成为隔热 和隔氧的屏障。硼酸锌具有阻燃、抑烟、成炭和防止熔滴生成等多种功能。 7.钼系三氧化钼，钼酸锌是优良的抑烟剂。 8.硅系 9.膨胀型石墨 注明：作用机理分类: a）除热；
氯化橡胶漆使用方法 防腐涂料的作用很大，因为很多物品都需要做防腐处理，特别是恶劣条件中更要做好防腐工作。氯化橡胶漆就是一种非常牛的防腐涂料，它的作用很大，对建筑工程和工业领域都非常重要。氯化橡胶漆的特点是什么，它通常使用在哪些领域中呢？小编将氯化橡胶漆相关知识介绍给大家，看过介绍之后就能对它有一个很深入的了解了。 氯化橡胶漆是什么
氯化橡胶漆的主要材料是氯化橡胶和丙烯酸树脂。氯化橡胶是由天然橡胶或合成橡胶用氯化的方法改性后得到的一种材料，它无毒无味，形状是白色或黄色的粉末。还要添加防锈剂、增韧性、着色颜料和其它助剂等。所以氯化橡胶漆具有极强的防腐蚀性，防透水性。粘附性能好，快干而且难燃。 氯化橡胶漆分类有GH 501氯化橡胶银粉漆；GH 502氯化橡胶彩色防腐漆；GH 503氯化橡胶沥青漆；GH 510 氯化橡胶清漆。
氯化橡胶漆的优秀防腐性能让它适合用需要面临恶劣环境的物品上，比如船舶、水上钢铁结搆、码头、油罐、琯道、煤气罐、化工设备、厂房钢结搆等，也可以用在墙壁、水池、地下甬道等混凝土结构表面上，不仅能够保护，还具有装饰作用。氯化橡胶漆不适用於要接触苯类溶剂的环境中，这一点大家需要注意。 氯化橡胶漆使用方法 1、首先要对需要涂刷的表面做处理，钢铁表面不能有油污，如果有锈迹要做除锈处理。如果是混凝土可以用水清洗，但是要等干透后才
能涂刷氯化橡胶漆。 2、氯化橡胶漆打开之后要想均匀搅拌，然后用氯化橡胶稀释剂调整粘度，之后才能涂用。 3、施工过程中要均匀涂抹，而且不能有遗漏，角落一定要注意检查。根据施工环境涂刷层可酌情调整，通常涂刷2层或3层。
阻燃剂：溴系、磷系、三嗪系、硅系、膨胀型、无机填料等。常用于PP、PE、PVC、 PS、HIPS、ABS、聚酰胺、PC、PBT、PET、不饱和聚酯、PU和环氧树脂等热塑性通用塑料、热塑性工程塑料和热固性塑料阻燃。 高聚物(各种塑料包括工程塑料)的阻燃技术,当前主要是以添加型溴系阻燃剂为主,常用的有十溴二苯醚、八溴醚、四溴双酚A、六溴环十二烷等,这中间尤以十溴二苯醚使用量最大。 目前对溴系阻燃剂的偏见会随着科学进一步的发展来证实,它依旧会在面20年内被大量使用,我们对它的评价是:我们讨厌它,但我们离不开它。阻燃剂家族中的其他品种有磷系、三嗪系、硅系、膨胀型、无机填料等[3],这些阻燃剂在各种不同使用领域发挥各自独特的阻燃效果。其中磷系阻燃剂中有机磷系品种大多是油状,在高聚物加工过程中不易添加,一般在聚氨酯泡沫、软PVC、变压器油、纤维素树脂、天然和合成橡胶中使用。而无机磷系中的红磷,由于是纯阻燃元素,所以阻燃效果好,应用面较广,但它色泽鲜艳,因而应用受到部分限制。 红磷的应用要注意微粒化和表面包覆(胶囊化),这样使它在高聚物中分散性好,与聚合物的相容性好,不易迁移,能保持高聚物的难燃性能长久。另外,聚磷酸铵的聚合度是决定上述两种产品质量的关键,聚合度越高,阻燃防火效果越好,国内已经有聚合度超过100的产品,而国外APP(聚磷酸铵)的聚合度在500以上已是常见。 膨胀型阻燃剂是近年来开发的以磷、氮为主要组成的阻燃剂,含这类阻燃剂受热时,表面能形成一层致密泡沫炭层,起到隔热、隔氧、抑烟,又能防止熔滴,具有良好的阻燃性能。我国自1992年就开始有研究成功的报告,至今有多个研究单位从事这方面的开发,但仍未见工业规模的生产报道。一直没有达到规模生产的原因可能有两个:一是产品中留有尚未反应的无机酸,反映在阻燃制品表面有吸潮现象;另外一个就是N-P膨胀型阻燃剂是一些大分子化合物合成,其最后一步是固相反应,它的传质、传热过程太复杂而至今工业化有一定困难。 最近有些文章谈及无机纳米粒子的阻燃优越性,我们的工作经验认为,这些纳米粒子的添加或许对改善机械强度有好处,但对阻燃性能不会有太大影响。因为无机阻燃剂阻燃机理是通过受热分解释放水蒸气来降低体系温度,同时水蒸气又稀释了可燃性气体来达到阻燃效果,它是以水蒸气的量来决定它的阻燃效果,因此与阻燃剂的量有关,与阻燃剂是否纳米粒子无关,一般来讲无机阻燃剂的粒径分布在2μm5μm之间已足矣。 阻燃聚苯乙烯和高抗冲聚苯乙烯 ①对于挤出PS泡沫来讲,使用普通的六溴环十二烷(HBCD)即可达到阻燃目的。这种处理不必使用阻燃协效剂三氧化二锑,因为起不到协效作用,反而由于它的存在会使体系燃烧时产生熔滴。 ②对于常用的普通聚苯乙烯阻燃,要求使用热稳定性能好的HBCD,PS的加工温度在180℃210℃左右,在此加工温度下,普通的HBCD会产生不稳定,易分解。因此,要求使用耐高温的HBCD(它耐温达230℃240℃)。 ③高抗冲聚苯乙烯阻燃技术更难,由于它要用于电子、电器元件,阻燃级别要求更高,需达到UL94 V-0级。如果使用溴系阻燃剂就可达到这种要求,但要注意材料的耐光性、热变形温度、抗冲强度、阻燃剂有否渗出等各方面因素是否受到影响。常用的溴系阻燃剂有十溴二苯醚、溴化环氧树脂(BER)、耐高温HBCD等。
世界阻燃剂消费及其结构 世界阻燃剂年总消费量已达105万吨，主要消费国家和地区的市场分配为：欧洲33%，美国30%，亚洲（不包括日本）19%，日本18%。最近的市场调研表明，美国阻燃剂市场总量预计今年将增加为9.69亿美元，年均增长率为5%左右。日本近几年一般高分子添加剂的市场连续几年都在下降，而阻燃剂却略有增长，但2001年的同比增长率进一步下滑。世界各地区的阻燃剂消费结构不同，欧洲用量最大的是无机系阻燃剂，而美国、日本、亚洲（不包括日本）消费量最大的都为溴系阻燃剂，美国和日本分别占总消费的35%和40%，而亚洲竟高达60%。世界不同地区和国家具体消费结构为：欧洲，无机系33%，溴系28%，有机磷系25%，氯系4%，其他10%；美国，溴系35%，有机磷系26%，无机系24%，氯系8%，其他7%；亚洲，溴系60%，无机系25%，氯系8%，有机磷系7%；日本，溴系40%，无机系30%，有机磷系20%，氯系2%，其他8%。 面对越来越严格的环保、安全要求，在应用更趋广泛的塑料、树 脂领域，新型阻燃剂异军突起，无卤、高效、低烟、低毒已成为其发 展方向。塑料和树脂的消费愈来愈广泛地进入生产和生活的各个领域，但由于塑料和树脂可燃，易引起的火灾，带来了人员伤亡和经济 损失。从60年代起，一些发达国家开始生产和应用阻燃塑料。70年代，国外阻燃剂的消费量和品种快速增长，年增长率为6～8%。目
前阻燃剂的消费量已跃居塑料助剂第二位，成为仅次于增塑剂的大品种。阻燃剂种类繁多，可分为：有机阻燃剂和无机阻燃剂。具代表性的阻燃剂是氯系、溴系、磷系及氢氧化铝、氢氧化镁等。有机阻燃剂有三大类，其特点各异。一是氯系阻燃剂：以含氯量较高的氯化石蜡为主，其申主要是氯蜡--52和氯蜡--40。目前氯系阻燃剂正朝着无污染、高纯度、高热稳定性、高含氯量方向发展，其代表产品是氯蜡--70，国外已经使用的全氯环戊癸烷和反应型氯系阻燃剂氯菌酸国内尚无工业化产品。二是溴系阻燃剂：大多在200℃～300℃下分解，分解时通过捕捉高分子材料降解反应生成的自由基，延缓或终止燃烧的链反应，释放出的HBr是一种难燃气体，可以覆盖在材料的表面，起到阻隔表面可燃气体的作用。溴系阻燃剂的适用范围广泛，是目前世界上产量最大的有机阻燃剂之一，主要产品有十溴二苯醚、四澳双酚A、五溴甲苯和六溴环十二烷等。三是磷系阻燃剂：也是一种阻燃性能良好的阻燃剂，在全球阻燃剂非卤化动向的驱使下，国外对此进行了大量的研究。有机磷系阻燃剂主要产品有磷酸三苯酚、磷酸二甲苯酯、丁苯系磷酸酯等。磷酸酯类的特点是具有阻燃与增塑双重功能。含磷无机阻燃剂主要产品有红磷阻燃剂、磷酸铵盐、聚磷酸铵等。红磷的阻燃效果比磷酸酯类的阻燃效果更好。其用量也在增加。含磷无机阻燃剂因其热稳定性好、不挥发。不产生腐蚀性气体、效果持久、毒性低等优点而获得广泛的应用。无机阻燃剂分解温度高，除了有阻燃效果外，还有抑制发烟和氯化氢生成的作用，目前国外工业发达国家无机阻燃剂消费量远远高于有机阻燃剂。主要使用的品种有氢氧
氯化橡胶漆主要用途 防腐涂料的作用很大，因为很多物品都需要做防腐处理，特别是恶劣条件中更要做好防腐工作。氯化橡胶漆就是一种非常牛的防腐涂料，它的作用很大，对建筑工程和工业领域都非常重要。氯化橡胶漆的特点是什么，它通常使用在哪些领域中呢？小编将氯化橡胶漆相关知识介绍给大家，看过介绍之后就能对它有一个很深入的了解了。 氯化橡胶漆是什么
氯化橡胶漆的主要材料是氯化橡胶和丙烯酸树脂。氯化橡胶是由天然橡胶或合成橡胶用氯化的方法改性后得到的一种材料，它无毒无味，形状是白色或黄色的粉末。还要添加防锈剂、增韧性、着色颜料和其它助剂等。所以氯化橡胶漆具有极强的防腐蚀性，防透水性。粘附性能好，快干而且难燃。 氯化橡胶漆分类有GH 501氯化橡胶银粉漆；GH 502氯化橡胶彩色防腐漆；GH 503氯化橡胶沥青漆；GH 510 氯化橡胶清漆。
氯化橡胶漆的优秀防腐性能让它适合用需要面临恶劣环境的物品上，比如船舶、水上钢铁结搆、码头、油罐、琯道、煤气罐、化工设备、厂房钢结搆等，也可以用在墙壁、水池、地下甬道等混凝土结构表面上，不仅能够保护，还具有装饰作用。氯化橡胶漆不适用於要接触苯类溶剂的环境中，这一点大家需要注意。 氯化橡胶漆使用方法 1、首先要对需要涂刷的表面做处理，钢铁表面不能有油污，如果有锈迹要做除锈处理。如果是混凝土可以用水清洗，但是要等干透后才
能涂刷氯化橡胶漆。 2、氯化橡胶漆打开之后要想均匀搅拌，然后用氯化橡胶稀释剂调整粘度，之后才能涂用。 3、施工过程中要均匀涂抹，而且不能有遗漏，角落一定要注意检查。根据施工环境涂刷层可酌情调整，通常涂刷2层或3层。
常见阻燃剂的类型 随着全球安全环保意识的日益加强，人们对防火安全及制品阻燃的要求越来越高，无卤、低烟、低毒的环保型阻燃剂已成为人们追求的目标。 目前国内塑料改性用阻燃剂近80%为含卤阻燃剂，其中以多溴二苯醚和多溴联苯类物质为代表，溴系阻燃剂效率高、用量少，对材料的性能影响小，且价格适中。和其它类型的阻燃剂相比，其效能/价格比更具有优越性，我国供出口电子电气类产品中70％～80％都用此类阻燃剂。但溴-锑阻燃体系在热裂解及燃烧时会生成大量的烟尘及腐蚀性气体，而且近年欧盟一些国家认为溴系阻燃剂燃烧时会产生有毒致癌的多溴代苯并恶瑛（PBDD）和多溴代二苯并呋喃（PBDF），2003年2月，欧盟出台了RoHS和WEEE两个禁令，其中RoHs是限制有害物质的禁令(The Restriction ofHazrdOus Substances Directive)，它规定自2006年1月1日起，在欧盟国家销售的所有电子电气设备，不能含有多溴联苯及多溴二苯醚。 常用环保型阻燃剂 一、环保型溴系阻燃剂 1、十溴二苯乙烷8010 8010不属于多溴二苯醚，在燃烧中绝对不可能产生PBDD或PBDF；8010的相对分子量为971；溴含量82%，和DBDPO含溴量相当（83%），因此阻燃性能基本一致；初熔点345℃，热稳定性较DBDPO（305℃）高；它的耐光性以及不易渗析的特点都优于DBDPO，最可贵的是其阻燃的塑料可以回收使用，这是许多溴系阻燃剂所不具备的特点。8010工业品为平均粒度3μm、自由流动、微颗粒化的白色结晶粉末，在塑料改性中容易分散，塑料制品颜色自由。而且工业化成本和DBDPO相当，是DBDPO最为理想的替代品。 作为添加型溴系阻燃剂，8010在使用过程也需要和锑化物配合使用，配合比例和DBDPO/锑化物比例相同；和DBDPO相比，8010更适用于高温高粘特性的工程塑料。 首先对8010进行工业化生产的是美国雅宝公司，并申请了生产和使用专利；这一度使国内阻燃剂研究生产单位迟迟没有开展这方面的研究，但经查询发现，雅宝公司的专利范围是在中国之外的地区，因而可以在中国生产和使用8010，只是不能出口及申请专利。柳暗花明，国内研究生产单位纷纷投入研究，2002年年底以工业规模试验成功。目前，国内市场厂商代表有：雅宝公司，大湖公司，苏州晶华工有限公司，山东莱玉化工等。 2、溴化环氧树脂 阻燃剂用溴化环氧树脂又称为四溴双酚A环氧树脂齐聚物，溴含量可达50%，分子量在1000~45000之间，分为EP型和EC型；EP型和EC型相比，前者的耐光性较好，但溴含量较低，而后者阻燃的ABS和HIPS具有较好的抗冲强度。商业品溴化环氧树脂是乳黄色半透名晶片和白色粉末的混合物，国产溴化环氧树脂有刺激性气味，而以色列死海溴产品则无气味。溴化环氧树脂具有令人满意的熔体流速和较高的阻燃效率，优良的热稳定性和光稳定性，且能赋予阻燃基材良好的机械性能，产品不起霜。
常用阻燃剂对氯化橡胶涂料阻燃性的比较 于春洋 (北京联合大学化学工程学院精细化工系,100023) 摘要：用作者设计的涂料阻燃试验方法结合热重分析法,研究比较了氯化石蜡、三氧化二锑、氧化锌、氧化铁红和二氧化锡等阻燃剂对氯化橡胶涂料的阻燃效果。结果表明,在氯化橡胶涂料体系中,用少量氧化铁红代替部分三氧化二锑,漆膜阻燃性不下降;氯含量52%的氯化石蜡,其阻燃性高于氯含量70%的氯化石蜡。 关键词：阻燃剂;阻燃性;氯化橡胶涂料 1 前 言 众所周知,在阻燃防护材料中,应用较广、作用较为明显的是阻燃涂料。氯化橡胶涂料具有化学稳定性好、抗化学药品性高、耐候性好以及附着力强等特点[1],同时氯化橡胶又是一种难燃性树脂,可制作非膨胀型阻燃涂料[2],因此氯化橡胶涂料在防腐、阻燃方面应用广泛。在氯化橡胶涂料中最常见的阻燃剂是氯化石蜡和三氧化二锑,而三氧化二锑价格昂贵,故研究各种阻燃剂之间的协同阻燃效应、减少锑系阻燃剂用量、降低涂料成本是急需解决的课题之一。涂料阻燃性测试方法主要有隧道法[3]、小室燃烧法[4]和大板燃烧法[5],这些方法需要大量的五合板,一般实验室不易实现。为此,作者根据国际标准《薄膜状塑料可燃性和燃烧速率的测定》[6],设计了一种简单的涂料阻燃性能试验方法。本工作以该法结合热重分析(TG)法研究了氯化石蜡(含氯量为70%和52%)、三氧化二锑、氧化锌、氧化铁红[7]和二氧化锡[8]等阻燃剂对氯化橡胶涂料的阻燃效果及协同效应。 2 实验部分 2·1 原 料 氯化橡胶(20%甲苯溶液,粘度0·02 Pa·s,ALLOPRENE公司产);氯化石蜡(氯含量分别为52%和70%),工业品;三氧化二锑,工业品;氧化锌,分析纯;氧化铁红,工业品;二氧化锡,化学纯;重晶石粉,工业品;红丹,化学纯;二甲苯,化学纯;200#汽油,工业品。 2·2 涂料配方及颜料分散 涂料配方是参照文献[1]中防腐蚀氯化橡胶底漆配方设计的,见表1~3。颜料分散采用锥形磨。按表1~3中的配方称取各组分,把全部颜料、部分基料和部分溶剂放入锥形磨中研磨,完全分散后加入其余的基料和溶剂,用玻璃棒搅拌均匀[9],备用。 2·3 阻燃试验装置 (1)防火罩设计:防火罩是用厚2 mm的A 3钢板制造的长方体,见图1。
常见阻燃剂名称及介绍 阻燃剂，赋予易燃聚合物难燃性的功能性助剂，主要是针对高分子材料的阻燃设计的；阻燃剂有多种类型，按使用方法分为添加型阻燃剂和反应型阻燃剂。添加型阻燃剂是通过机械混合方法加入到聚合物中，使聚合物具有阻燃性的。 目前添加型阻燃剂主要有有机阻燃剂和无机阻燃剂，卤系阻燃剂（有机氯化物和有机溴化物）和非卤。有机是以溴系、磷氮系、氮系和红磷及化合物为代表的一些阻燃剂，无机主要是三氧化二锑、氢氧化镁、氢氧化铝，硅系等阻燃体系。 现在就大致介绍一下： ★1.三氧化二锑：高纯≥99.8％、超细0.4-1.1um、白度98以上（添加型阻燃协效剂） ★2.三（2，3-二溴丙基）异三聚氰酸酯：TBC 、总溴量：≥64.5%、熔点范围：100～110℃（添加型无毒阻燃剂） ★3.三聚氰胺氰尿酸盐：MCA 、含量：≥99 %、分解温度：440～450℃（反应型无毒阻燃剂）★4.三溴苯酚：TBP、含量：≥ 98.5 % 、熔点：≥ 92 ℃（反应型阻燃剂） ★5.三聚磷酸铝：ATP、APW、APZ 、用于生产膨胀型防火涂料、重防腐涂料（添加型无毒阻燃剂）★6.四溴双酚A：TBBA 、溴含量：≥ 58.5 %、熔点：180 ℃（添加、反应型阻燃剂） ★6.四溴苯酐：TBPA （添加型阻燃剂） ★7.五溴甲苯：PBT（FR-5）、总溴量：＞80%、熔点：275～284℃（添加型阻燃剂） ★8.五溴联苯醚：PBDPO、溴含量：62-70（添加型阻燃剂） ★9.六溴环十二烷：HBCD (CD-75P)、总溴量：＞73.5%、熔点：185～195℃（添加型阻燃剂）★10.八溴醚：【四溴双酚A双(2，3-二溴丙基醚)】溴含量：≥67%、熔点：≥105℃（添加型阻燃剂） ★11.十溴联苯醚：DBDPO 、含溴量：82-83%、熔点：300-310℃、美国大湖：DE-83R、国产：优级、一级品（添加型阻燃剂） ★12.磷酸三甲苯酯：TCP、（添加型阻燃剂） ★13.磷酸三（2-氯丙基）酯：TCPP （添加型阻燃剂） ★14.磷酸三（2.3-二氯丙基）酯：TDCP （添加型阻燃剂） ★15.磷酸三（β-氯乙基）酯：TCEP （添加型阻燃剂） ★16.亚磷酸三苯酯：TPP （添加型阻燃剂） ★17.甲基膦酸二甲酯：DMMP （添加型无毒阻燃剂） ★18.复合磷系阻燃剂：FR-P、分解温度：250-280℃（添加型无毒阻燃剂） ★19.卤代双磷酸酯化合物：FR-505 、分解温度：＞200℃（软质聚醚块泡、模塑泡沫阻燃剂）★20.混合反应型阻燃剂：FR-780 （反应型海绵阻燃剂） ★21.锌酸亚锡：T-9 （聚胺酯发泡用催化剂等） ★22.聚磷酸铵：APP 、P2O5 含量：72-73％、N含量：14-15%、分解温度：＞270℃、五种不同聚合度规格（添加型无毒阻燃剂） ★23.水溶性结晶型阻燃剂：PN （添加型无毒阻燃剂） ★24.高效复合阻燃剂：FR-A 、含量：≥99 %、分解温度：440～450℃（添加型无毒阻燃剂）★25.氢氧化铝：普通、活性、含量：≥ 99％（添加型无毒阻燃剂） ★26.氢氧化镁：化学、矿法、普通、活性、含量：≥ 63-98.5％（添加型无毒阻燃剂） ★27.氯化石蜡：52#、70# （添加型无毒阻燃剂）
阻燃剂应用常见问题 1.膨胀型无卤阻燃剂用于玻纤PP方面为什么效果会变差？ 一般来说随PP量的减少，阻燃剂量的增加，材料的阻燃效果会越来越好，为什么在玻纤里面PP相对减少了（加入了玻纤），阻燃剂的份数不变，而阻燃会变差了甚至不阻燃了，这主要是由于玻纤的加入破坏了P-N膨胀体系的阻燃机制，玻纤分布于塑料的各个地方，对于碳层的闭合有极大的破坏作用，以至于不能隔绝氧气而达到阻燃的效果。 2.膨胀型无卤阻燃剂加入填料或其它物质后为什么会失去阻燃效果？ 不少厂家为了降低成本，在P-N系膨胀型无卤阻燃剂加入一些填料，如碳酸钙、硫酸钡、滑石粉等，发现会失去阻燃效果。同样的道理，上述填料的加入，改变了酯化反应过程，酸源会部分的与上述填料反应，并且上述填料在材料的表面破坏了碳层的形成，导致了机制的失效。 同样道理，加入某些碳黑、色粉也会导致阻燃效果失去。 3.为什么一些用P-N系阻燃剂生产的PP放置一段时间后（几十天），表面有油状物或者粉态物析出？ 如同我们提到的阻燃剂的组成由碳源、酸源和气源组成，造成有物质析出肯定为上述一种或者几种物质水溶性比较好，与塑料的相容性变差，在加工的时候，材料与上述粉体依靠螺杆机的强烈机械作用力分散开来，而放置一段时间后，由于分子间不断运动，极性不同的物质慢慢就会分开，上述粉体慢慢的从材料的内部析出到表面。 4.为什么某些P-N系列阻燃剂在PP加工时会出现发泡或者颜色变灰的情况？ 任何阻燃剂都有其起始分解温度，如果阻燃剂本身的分解温度仅仅与材料的熔化温度接近的话，很容易出现上述情况。所以一般来说，阻燃剂的起始分解温度至少要比材料塑化加工的温度至少要高50度以上，这样才能保证加工的顺利进行。 5.为什么某些P-N系阻燃剂挤出过水槽的时候条子容易粘水？ 条子容易粘水是由于阻燃剂的部分组份水溶性比较好，通过螺杆机的出口的时候，温度比较高的条子接触到冷水槽，粉体容易析出，所以阻燃剂里面的成份必须是水难溶的。 6.为什么不同的PP加入相同份数的阻燃剂可能存在阻燃效率的差异？ PP基体的不同，如均聚PP或者共聚PP，由于其内部乙烯含量的不同，造成其阻燃上有差异，总体来说，共聚PP比均聚PP的阻燃要难做一些，相应添加阻燃剂也可能要多一些。 7.经常看到有人直接用打火机测试挤出的样条来判断材料的阻燃性，其存在一定的合理性，也存在一定的局限性，为什么？ 直接用打火机对制品进行阻燃测试，对于卤素体系，比较容易判断，因为其体系的机制决定了产品的密实程度对于阻燃效果影响不大，同样氢氧化物体系也是这样；但是对于氮磷系成炭阻燃，由于依靠成炭机制，产品的密实程度对阻燃影响比较大，如刚挤出的条子，其密实程度有限，内部可能存在一些气孔，对于成炭有副作用，而经过注塑后的制品其密实度大大加强，成炭效果也更加的迅速。 8.当用氮磷膨胀型阻燃剂来阻燃PP，达到UL 94V-0阻燃级别时，是否可以通过减少氮磷膨胀型阻燃剂的加入量，使阻燃级别降低至UL 94V-2，从而降低成本呢？ 答案是“否”。由于氮磷膨胀型阻燃剂的阻燃机制是“成炭”、“发泡”，从而达到隔热、阻氧、阻燃的效果。因此，减少氮磷膨胀型阻燃剂的加入量，形成不了完整的成炭、发泡层，也就起不到阻燃作用。因此，减量、降阻燃级别、从而降低成本的途径是行不通的！
磷系阻燃剂的现状与展望2009-12-23 11:27:21| 分类：默认分类| 标签：|字号大 中 小订阅 磷系阻燃剂的现状与展望 -------------------------------------------------------------------------------- 来源:中国化工信息网2009年3月24日 随着高分子材料在各个领域的广泛应用，有机高分子，在给人们的生产和生活带来巨大利益的同时，也会带来了潜在的火灾安全问题。为了减少火灾的发生，世界各国都在致力于研究和应用阻燃剂及阻燃材料。所谓阻燃剂就是能够提高可燃物的难燃性或自熄性的一种助剂，是塑料助剂中仅次于增塑剂消耗量的助剂。在各类阻燃剂中，磷系阻燃剂占有重要地位，它不仅克服了含卤型阻燃剂燃烧烟雾大、放出有毒及腐蚀性气体的缺陷，同时又改善了无机阻燃剂高添加量严重影响材料的物理机械性能的缺点，做到了高阻燃性、低烟、低毒、无腐蚀性气体产生。 1 阻燃机理及分类 1.1 磷系阻燃剂的阻燃机理 磷系阻燃剂的阻燃机理主要是形成隔离膜来达到阻燃效果，形成隔离膜的方式有2种。 (1)利用阻燃剂的热降解产物促使聚合物表面迅速脱水而炭化，进而形成炭化层。由于单质碳不进行产生火焰的蒸发燃烧和分解燃烧，因此，具有阻燃保护作用。磷系阻燃剂对含氧聚合物的阻燃作用就是通过这种方式实现的。其原因是含磷化合物热分解得到的最终产物是聚偏磷酸，而它是强脱水剂。 (2)磷系阻燃剂在燃烧温度下分解生成不挥发的玻璃状物质，它包覆在聚合物的表面，这种致密的保护层起隔离层的作用。 1.2磷系阻燃剂的分类 磷系阻燃剂根据磷系阻燃剂的组成和结构，可以分为无机磷系阻燃剂和有机磷系阻燃剂两大
常用几种防腐面漆介绍 醇酸面漆 醇酸树脂面漆主要与醇酸树脂底漆相配套，应用于轻微至中等的腐蚀环境，在中性的乡村环境和干燥的建筑物内部等，使用寿命可以达到10～20年。 在紫外线的照射下，醇酸树脂面漆会粉化和变黄，但是这种情况比环氧树脂面漆要好得多。醇酸树脂的耐化学品和溶剂性能有限，并且不耐水，也不适用于经常处于潮湿的环境。 醇酸树脂面漆在施工中和干燥过程中的空气温度最好保持在5°C (41°F)以上，否则会延长干燥时间。不过，醇酸面漆也能够在低至-5°C (23°F)时施工，但是会相应地延长干燥时间。单道涂层涂覆过厚，会导致干燥缓慢以及起皱等问题。很多用户会投诉说醇酸树脂面漆的干燥太慢了，主要的原因也在于涂覆过厚。 有时候会发生环氧树脂底漆上面涂醇酸树脂面漆的情况，最好避免，因为这会引起附着力问题。需要单组分面漆的时候，可以改用丙烯酸面漆，各方面性能都低于醇酸面漆。对于风化后的丙烯酸聚氨酯面漆，醇酸树脂面漆可以安全地覆涂，但是涂漆前要进行彻底的清洁，特别是除油。 在大气暴露下，醇酸树脂面漆会黄变，但是它比环氧面漆具有更好的耐久性。在没有自然光的环境不，比如说卫生间等，醇酸树脂面漆会逐渐地变黄。醇酸树脂面漆最初的光泽度以及光泽保持性颜色有很大关系，通常白色为是最好。实际的光泽度与颜色、配方、生产地、施工方法、底材以及暴露环境有很大关系。 有机硅改性醇酸树脂涂料 由于硅氧链具有突出的化学键能，使得有机硅化合物具有极低的的表面能和极优的耐候性能。有机硅改性醇酸树脂涂料既保留有醇酸树脂漆室温固化和涂膜物理、机械性能好的优点，又具有有机硅树脂耐热、耐紫外线老化及耐水性好的特点，是一种综合性能优良的涂料。最早的改性方法是将有机硅树脂直接加到反应达到终点的醇酸树脂反应釜中即可。通过这样简单的混合，醇酸树脂的室外耐候性大大改进。另一种改性方法是制备反应性的有机硅低聚物，用以和醇酸树脂上的自由羟基进行反应；也可将有机硅低聚物作为多元醇与醇酸树脂进行共缩聚。通过化学反应改性的醇酸树脂耐候性更好，有机硅树脂含量在30％时综合性能为最佳。 有机硅改性常温干燥型醇酸树脂面漆的耐候性能要提高50％以上，保光性和名色性增加
