基于三态门总线传输电路的Multisim仿真方案

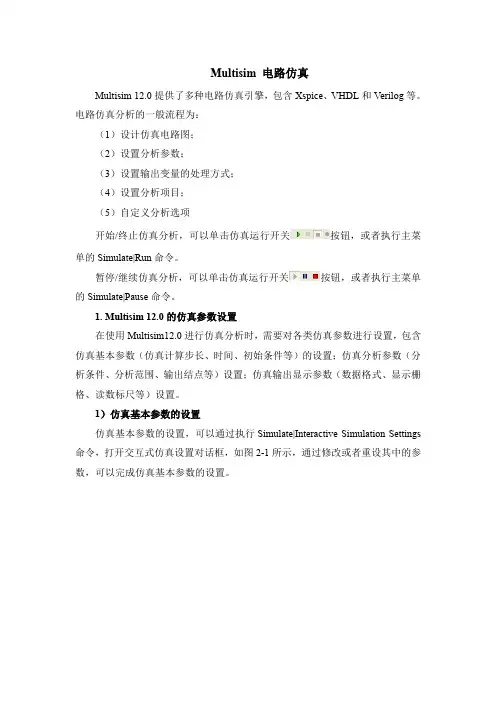

Multisim 电路仿真Multisim 12.0提供了多种电路仿真引擎，包含Xspice、VHDL和Verilog等。

电路仿真分析的一般流程为：（1）设计仿真电路图；（2）设置分析参数；（3）设置输出变量的处理方式；（4）设置分析项目；（5）自定义分析选项开始/终止仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Run命令。

暂停/继续仿真分析，可以单击仿真运行开关按钮，或者执行主菜单的Simulate|Pause命令。

1. Multisim 12.0的仿真参数设置在使用Multisim12.0进行仿真分析时，需要对各类仿真参数进行设置，包含仿真基本参数（仿真计算步长、时间、初始条件等）的设置；仿真分析参数（分析条件、分析范围、输出结点等）设置；仿真输出显示参数（数据格式、显示栅格、读数标尺等）设置。

1）仿真基本参数的设置仿真基本参数的设置，可以通过执行Simulate|Interactive Simulation Settings 命令，打开交互式仿真设置对话框，如图2-1所示，通过修改或者重设其中的参数，可以完成仿真基本参数的设置。

图3-1 仿真基本参数设置对话框2）仿真输出显示参数的设置仿真输出参数的设置，是通过执行View|Grapher命令，打开Grapher View 仿真图形记录器，对话框如图3-2所示。

图3-2 Grapher View仿真图形记录器2. Multisim 12.0的仿真分析Multisim12.0提供了多种仿真分析方法，如图3-3所示，主要包含：直流工作点分析（DC Operation Point Analysis），交流分析(AC Analysis)，单频交流分析( Single Frequency AC Analysis)，瞬态分析( Transient Analysis)，傅立叶分析( Fourier Analysis)，噪声分析(Noise Analysis)，噪声系数分析( Noise Figure Analysis)，失真分析( Distortion Analysis)，直流扫描分析( DC Sweep Analysis)，灵敏度分析( Sensitivity Analysis)，参数扫描分析( Parameter Sweep Analysis)，温度扫描分析(Temperature Sweep Analysis)，极点-零点分析( Pole-Zero Analysis))，传递函数分析(Transfer Function Analysis)，最坏情况分析( Worst case Analysis)，蒙特卡罗分析(Monte Carlo Analysis)，批处理分析(Batched Analysis)和用户自定义分析(User Defined Analysis)等。

《数字电路与逻辑设计》仿真实验报告仿真实验1 三态输出门实现总线传输1. 仿真实验内容试用74LS125三态输出门和3-8译码器74LS138（或其它门电路），实现4路十进制数（BCD 码）的循环显示，4路显示数字可自行设定，显示效果如图1所示。

图1 仿真实验效果图总线传输4路十进制（BCD 码）信号示意图如图2所示。

总线输出图2 总线传输多路信号示意图2. 仿真实验电路设计（1）设计原理十进制数以二进制码表示需要4位，所以需要4根总线。

以四路1位数据总线为例，其原理电路如图3所示。

74LS125三态输出门的控制端为低电平有效，如EN 1’=0，EN 2’ =EN 3’ =EN 4’=1，则数据A 12传到总线上，而其余的3个三态门处于高阻状态；以此类推，若各门的控制端轮流处于低电平，其余3个控制端处于高电平，则可实现4路数据的总线传输。

可以用3-8译码器74LS138的四个输出信号Y 0’~ Y 3’作为控制信号，仿真时可以用仿真软件的字发生器从00~11循环产生，从而实现4个控制信号的自动循环有效。

总线输出图3 四路1位数据总线原理电路D 41D 31D 21D 11EN 4'EN 3'EN 2'1+VccA 1A 0 （2）仿真实验电路根据以上设计原理，设计的仿真实验电路如图4所示。

图4 仿真实验电路4. 仿真实验结果及分析（1）当字发生器输出为00时，总线数据为A12 A13A14 A15 =0010，数码管显示2，和设置的传输数据1一致，仿真实验结果如图5所示。

图5 仿真实验结果（2）当字发生器输出为01时，总线数据为A12 A13A14 A15 =0101，数码管显示5，与设置的传输数据一致，仿真实验结果如图6所示。

图6 仿真实验结果（3）当字发生器输出为10时，总线数据为A12 A13A14 A15 =0110，数码管显示6，与设置的传输数据一致，仿真实验结果如图7所示。

multisim如何仿真
参考资料：Multisim10仿真实验
《Multisim10仿真实验》是2018年机械工业出版社出版的图书，作者是袁佩宏。
内容介绍
电子半导体、IC设计、电路板设计等常需要有CAD辅助工作，以方便可以验证检查电路是否正确， 另一方面，可以加快设计效率，缩短开发周期。下面，以最简单的例子教大家学会用multisim 设计仿真电子电路。
方法/步骤
移动鼠标到元件引脚处，引出线与元 件连接，组成完整的闭合回路，如下 所示:
方法/步骤
点击界面中的运行仿真按钮，切换开 关状态就可以看到不同的效果，如下 所示即为运行仗薪截启动按钮：
方法/步骤
当开关处于断开时，发光二极管处于 暗状态，不发光。
方法/步骤
当开关处于闭合时，发光二极管处于 亮状态，发光。
方法/步骤
如下图所示，打开multisim软件后， 点击File/New/Design新建设计图纸 （快捷键 Ctrl + N),当然，软件打 开时默认新建一张图纸，直接保存为 你想要的文件名即可。
方法/步骤
在工具栏处点击器祝趣件库选择相应 的器件并设置参数，移动元件排版一 下即可，如杰季下所示：
参考资料：Multisim电路系统设计与仿真教程
《Multisim电路系统设计与仿真教程》是2018年3月机械工业出版社出版的图书，作者是周润景。
参考资料：Multisim12仿真设计
《Multisim12仿真设计》是2014年1月电子工业出版社出版的图书，作者是聂典、李北雁、聂梦 晨。
参考资料：数字逻辑电路Multisim仿真技术
《电工电子技术Multisim10仿真实验（第2版）》是2018年7月机械工业出版社出版的图书，作 者是王廷才、陈昊。

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。
