管沟回填检查记录工程名称白杨树湾脱水回注站站外管道集输工程管沟位置：A2-A3段阀门井-一曹家沟坝梁工程编号YNBY-ZWA-01040301/02管沟开挖管沟情况管沟深度管沟宽度平整度（㎜）中心偏移（㎜）实长(m) 设计深度(m) 实挖深度(m)要求宽度实挖宽度上口宽度(m) 沟底宽度(m) 上口宽度(m) 沟底宽度(m)20 20 500 3.50 3.55 9.0 2.0 9.10 2.0025 20 500 3.50 3.60 9.0 2.0 9.22 2.02管沟回填灰土/细土回填情况二次原土回填情况地貌恢复情况其他情况⒈砼配重层两侧细沙回填≥0.6m。
⒉基岩沟基管底细沙回填≥0.2m，管顶细沙回填≥0.3m，粒径<2㎜。
⒈自管底向上0.52m 用分层夯实泥土或河沙回填,密实度>90％。
⒉地表原土回填厚度≥0.90m。
地貌恢复良好，通过当地部门验收。
⒈沟底垫层石块铺筑厚度0.61m.⒉C30钢筋混凝土连续覆盖厚度0.6m.⒊石块配重层铺筑厚度≥0.50m。
施工单位监理（建设）单位施工记录人：技术负责人：2011年11月2日监理工程师：（建设单位项目代表）年月日管沟回填检查记录工程名称白杨树湾脱水回注站站外管道集输工程管沟位置：A4-A5段永采双35井台-双34井台工程编号YNBY-ZWA-01040303/04管沟开挖管沟情况管沟深度管沟宽度平整度（㎜）中心偏移（㎜）实长(m) 设计深度(m) 实挖深度(m)要求宽度实挖宽度上口宽度(m) 沟底宽度(m) 上口宽度(m) 沟底宽度(m)30 60 500 4.72 4.92 18.16 4.0 18.86 4.1015 30 500 4.72 4.90 18.16 4.0 18.78 4.08管沟回填灰土/细土回填情况二次回填情况地貌恢复情况其他情况⒈砼配重层两侧细沙回填≥0.6m。
⒉基岩沟基管底细沙回填≥0.2m，管顶细沙回填≥0.3m，粒径<2㎜。

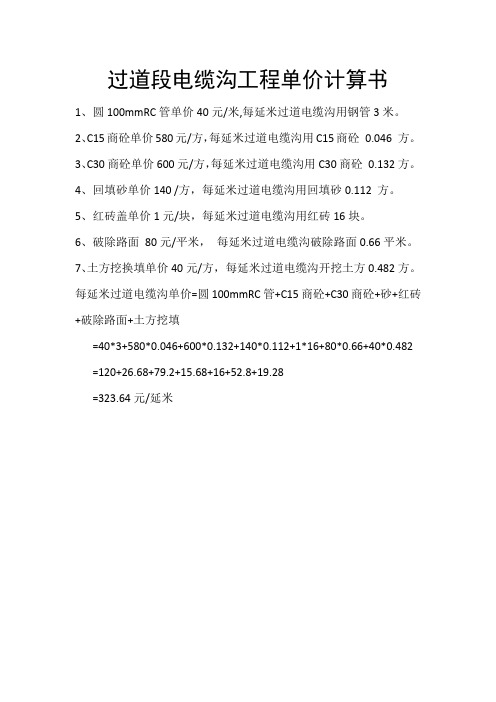

1、圆100mmRC管单价40元/米,每延米过道电缆沟用钢管3米。
2、C15商砼单价580元/方，每延米过道电缆沟用C15商砼0.046 方。
3、C30商砼单价600元/方，每延米过道电缆沟用C30商砼0.132方。
4、回填砂单价140 /方，每延米过道电缆沟用回填砂0.112 方。
5、红砖盖单价1元/块，每延米过道电缆沟用红砖16块。
6、破除路面80元/平米，每延米过道电缆沟破除路面0.66平米。
7、土方挖换填单价40元/方，每延米过道电缆沟开挖土方0.482方。
每延米过道电缆沟单价=圆100mmRC管+C15商砼+C30商砼+砂+红砖+破除路面+土方挖填
=40*3+580*0.046+600*0.132+140*0.112+1*16+80*0.66+40*0.482 =120+26.68+79.2+15.68+16+52.8+19.28
=323.64元/延米
1、圆110mmPVC管单价30元/米,每延米绿化带电缆沟用钢管3米。
2、C15商砼单价580元/方，每延米绿化带电缆沟用C15商砼0.046 方。
3、回填砂单价140 /方，每延米绿化带电缆沟用回填砂0.112 方。
4、红砖盖单价1元/块，每延米绿化带电缆沟用红砖16块。
5、土方挖换填单价40元/方，每延米绿化带电缆沟开挖土方0.482方。
每延米绿化带电缆沟单价=圆110mmPVC管+C15商砼+砂+红砖+土方换挖填
=30*3+580*0.046+140*0.112+1*16+40*0.482
=90+26.68++15.68+16+19.28
=167.64元/延米。
市政管沟开挖计算规则说明一、土石方工程定额除各章另有说明外，适用于市政工程项目其他章。
二、干、湿土的划分首先以地质勘察资料为准，含水率≥25％为湿土；或以地下常水位为准，常水位以上为干土，以下为湿土。
挖湿土时，人工和机械乘以系数1.18，干、湿土工程量分别计算。
采用井点降水的土方应按干土计算。
三、人工夯实土堤、机械夯实土堤执行本章人工填土夯实平地、机械填土夯实平地子目。
四、挖土机在垫板上作业，人工和机械乘以系数1.25，搭拆垫板的人工、材料和辅机摊销费另行计算。
五、推土机推土或铲运机铲土的平均土层厚度<30cm时，其推土机台班乘以系数1.25，铲运机台班乘以系数1.17。
六、在支撑下挖土，按实挖体积人工乘以系数1.43，机械乘以系数1.20。
先开挖后支撑的不属于支撑下挖土。
七、挖密实的钢碴，按挖四类土人工乘以系数2.50，机械乘以系数1.50。
八、0.2m3抓斗挖土机挖土、淤泥、流砂按0.5m3抓铲挖掘机挖土、淤泥、流砂项目消耗量乘以系数2.50计算。
九、自卸汽车运土，如系反铲挖掘机装车，则自卸汽车运土台班数量乘以系数1.10；拉铲挖掘机装车，自卸汽车运土台班数量乘以系数1.20。
十、石方爆破按炮眼法松动爆破和无地下渗水积水考虑，防水和覆盖材料未在项目内。
采用火雷管可以换算，雷管数量不变，扣除胶质导线用量，增加导火索用量，导火索长度按每个雷管2.12m计算。
抛掷和定向爆破另行处理。
打眼爆破若要达到石料粒径要求，则增加的费用另计。
十一、本定额不包括现场障碍物清理，障碍物清理费用另行计算。
弃土、石方的场地占用费按当地规定处理。
十二、本章定额中为满足环保要求而配备了洒水汽车在施工现场降尘，若实际施工中未采用洒水汽车降尘的，在结算中应扣除洒水汽车和水的费用。
十三、人工挖沟槽、基坑内淤泥、流沙的深度超过2m，其垂直运输按下表增加工日(工程量按超过2m深部分工程量)。
单位.1OOm3┌────┬───┬───────────────────────────────────────┐│项目│单位│挖土深度(m以内) │├────┼───┼────┬────┬────┬────┬────┬────┬────┬────┤│││ 3 │ 4 │ 5 │ 6 │ 7 │ 8 │ 9 │ 10 ││增加工日│工日│││││││││││├────┼────┼────┼────┼────┼────┼────┼────┤│││ 6.95 │ 9.73 │ 12.51 │ 15.29 │ 18.07 │ 20.85 │ 23.63 │ 26.41 │└────┴───┴────┴────┴────┴────┴────┴────┴────┴────┘十四、清单编码040101004竖井挖土方、040101005暗挖土方执行D.4隧道工程中相应项目。

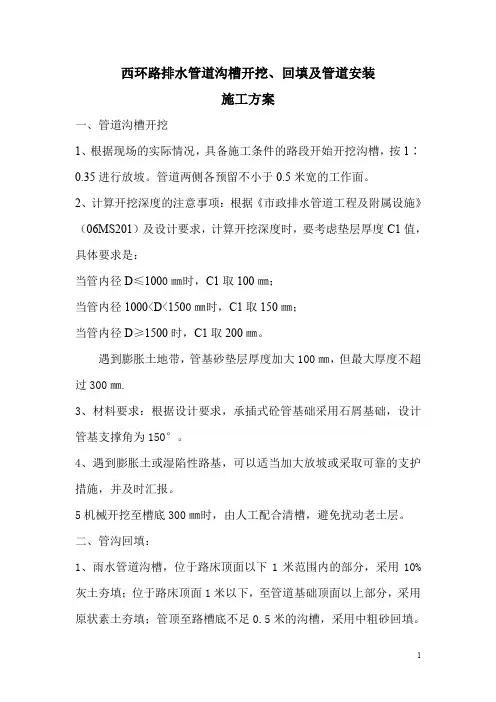

西环路排水管道沟槽开挖、回填及管道安装施工方案一、管道沟槽开挖1、根据现场的实际情况，具备施工条件的路段开始开挖沟槽，按1∶0.35进行放坡。
管道两侧各预留不小于0.5米宽的工作面。
2、计算开挖深度的注意事项：根据《市政排水管道工程及附属设施》（06MS201）及设计要求，计算开挖深度时，要考虑垫层厚度C1值，具体要求是：当管内径D≤1000㎜时，C1取100㎜；当管内径1000<D<1500㎜时，C1取150㎜；当管内径D≥1500时，C1取200㎜。
遇到膨胀土地带，管基砂垫层厚度加大100㎜，但最大厚度不超过300㎜.3、材料要求：根据设计要求，承插式砼管基础采用石屑基础，设计管基支撑角为150°。
4、遇到膨胀土或湿陷性路基，可以适当加大放坡或采取可靠的支护措施，并及时汇报。
5机械开挖至槽底300㎜时，由人工配合清槽，避免扰动老土层。
二、管沟回填：1、雨水管道沟槽，位于路床顶面以下1米范围内的部分，采用10%灰土夯填；位于路床顶面1米以下，至管道基础顶面以上部分，采用原状素土夯填；管顶至路槽底不足0.5米的沟槽，采用中粗砂回填。
2、管道沟槽回填土的压实度：根据《给水排水管道工程施工及验收规范》（GB50268-2008）和《城镇道路工程施工与质量验收规范》（CJJ 1-2008）的要求，采用重型击实标准，最低压实度要求为：管道两侧为87%；管顶以上250㎜为87%；路槽底以下800㎜范围内为95%；路槽底以下800～1500㎜范围内为93%；路槽底以下深度大于1500㎜的部分为87%。
3、管道基础回填砂石，应在管道两侧对称回填夯实，防止单侧回填压力差过大，造成管道侧向移动。
4、管道垫层，（即C1）施工时用机械夯实；管侧回填时，使用汽夯、电夯或人工进行夯实。
5、排水检查井、雨水口周围1米范围内，10%灰土夯实回填。
三、管道安装1、自下游开始向上游逐节安装，管道承插口朝向来水方向（即：上游）。
基坑土方开挖和回填施工方案一、土方开挖方案（一）施工准备1、在组织土方工程施工前，建设单位应向施工单位提供当地实测地形图（包括测量成果）、原有地下管线或构筑物竣工图、土石方施工图以及工程地质、气象等技术资料，以便编制施工组织设计（或施工方案），并应提供平面控制桩和水准点，作为施工测量和工程验收的依据。
2、进场后，应会同监理和建设单位一起作施工现场的平面高程方格网（间距5m-10m），并行施工现场的土方平衡计算，以便定现场的土方调配和外运。
按照土方运距最短、运程合理和各个工程项目的施工顺序做好调配，减少重复搬运。
3、开始进行挖土或回填工程前，将指定范围的表层耕土(指宜于种植的土壤)清理至所需的平均深度，除非另有指定，否则该等表土应贮存于现场内，以备日后再用。
4、在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、树木等，应在施工前妥善处理。
5、施工前应事先了解当地质构造、地形地貌和水文地质等，如因土石方施工可能产生滑坡时，应采取措施。
6、开工前应作好施工场地内机械运行的道路，并开辟适当的工作面，以利施工。
（二）土方开挖方案在土方开挖前，作好地下环境调查，摸清地下线路、管网情况，在工程施工过程中，随时观察土壁状况，如发现异常应及时处理。
基坑（槽）挖土系采用机械和人力对基坑进行分层开挖。
以达到基础或地下设施施工要求的尺寸和标高，并保证基土符合设计规定，施工作业安全。
因无施工场地按预算多余土方和作为回填土方，应一次性运到卸土场，回填土方时再运回。
1、主要机具设备1）、挖掘机、自卸式汽车、水泵等。
2）、主要工具:十字镐、铁锹、钢纤、手推车等。
2、作业条件开挖前应清除或拆迁开挖区域内地上和地下障碍物。
1）水道将挖方工程进行时所遇到的渠道、地面排水沟、或其它水道暂时改道，应先取得发包商及监理批准，并在竣工时恢复原状。
2）废置的排水沟、探孔等处理和清除挖方工程进行时所遇到的废置排水沟，清理污泥，并按需要加以消毒及用混凝土封闭所有废弃的排水沟。

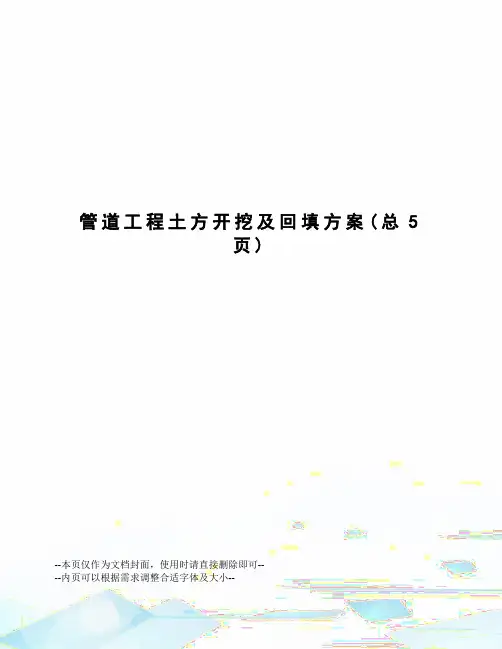

管道工程土方开挖及回填方案(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--管道工程土方开挖及回填方案1、土方开挖方案该工程土石方量较大、各段开挖深度不等，根据各段特点，工程中除小型管沟和少量零星土方采用人工开挖外，其他采用机械开挖，选用PC220型反铲挖掘机开挖，EQ3208型自卸汽车配合余土外运。
工程土方必须按图纸所示的尺寸和深度进行，考虑到本工程管线位置附近为行车道、附近有建筑物、地下管线等，现场场地较窄的特点，沟槽开挖将根据施工现场具体情况采用放坡开挖和垂直开挖的施工方法，垂直开挖将考虑采用钢板桩支撑，如果在实际施工过程中发现地质情况变化较大以及其他情况，采用钢板桩支护将难以达到支护要求，我公司将邀请业主、监理、设计方以及相关单位至现场勘察，根据业主及监理的指示提出安全经济有效的支护方式，保证施工的顺利和安全。
放坡开挖（1）在开挖工作中不得影响任何公共设施，如管道附近的沟槽、各种管道、公路、电缆以及地上地下的构筑物等均不得破坏。
（2）在建筑物及电杆附近开挖，采用钢板桩支护，防止其下沉或变形。
（3）当机械开挖到设计槽底标高以上30公分时，应改为人工开挖，并由项目监理检查地基土质。
（4）开挖后不应长时间晾槽，且槽底不得受到水的浸泡。
在项目监理检查地基后应立即布置下一步施工工序。
沟槽开挖后的表面要求平整，基础底高程的误差为±20毫米。
淤泥的开挖淤泥如果较稀，一般用泥浆泵抽送，也可用反铲挖掘机开挖。
有大量淤泥反铲挖掘机难以进入施工时，事先用碎石或砖渣铺垫，以防机械陷入或用其它方法施工。
2、挖出土的处置（1）任何沟槽或检查井边缘5米范围内不得堆放挖出土。
堆土的最大高度不得危及到邻近建筑物，或对工程和工作人员的安全产生任何危险。
在房屋建筑密集处挖出的土应及时运走。
（2）泥土外运采用自卸汽车密封运输余土，泥土外运车辆进入公路以前，应保持车辆清洁，在公路入口立警示牌，注意行车安全。
