无功功率自动补偿控制器按装调试方法

1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。

当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。

控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

只有专业人士才能按照说明和安全规范对本设备投入使用。

2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

2．2秉承以人为本的设计理念，模块化组装，外观流线设计。

2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。

2．4设置参数中文提示，数字输入。

2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。

2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。

2．7具有手动补偿/自动补偿两种工作方式。

2．8取样物理量为无功功率，具有谐波测量及保护功能。

2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。

选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。

3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

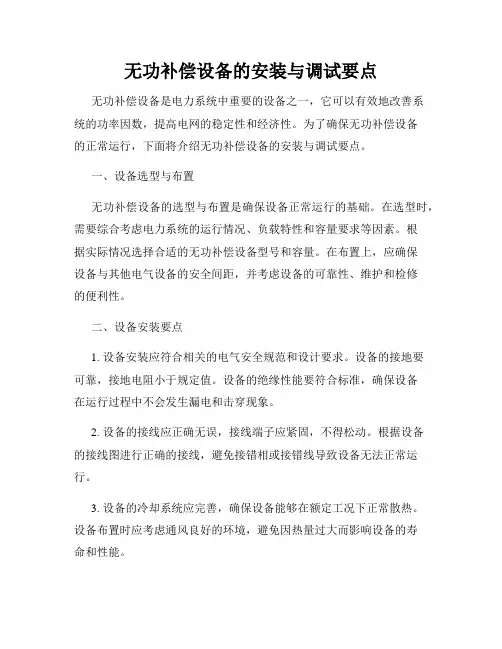

无功补偿设备的安装与调试要点无功补偿设备是电力系统中重要的设备之一，它可以有效地改善系统的功率因数，提高电网的稳定性和经济性。

为了确保无功补偿设备的正常运行，下面将介绍无功补偿设备的安装与调试要点。

一、设备选型与布置无功补偿设备的选型与布置是确保设备正常运行的基础。

在选型时，需要综合考虑电力系统的运行情况、负载特性和容量要求等因素。

根据实际情况选择合适的无功补偿设备型号和容量。

在布置上，应确保设备与其他电气设备的安全间距，并考虑设备的可靠性、维护和检修的便利性。

二、设备安装要点1. 设备安装应符合相关的电气安全规范和设计要求。

设备的接地要可靠，接地电阻小于规定值。

设备的绝缘性能要符合标准，确保设备在运行过程中不会发生漏电和击穿现象。

2. 设备的接线应正确无误，接线端子应紧固，不得松动。

根据设备的接线图进行正确的接线，避免接错相或接错线导致设备无法正常运行。

3. 设备的冷却系统应完善，确保设备能够在额定工况下正常散热。

设备布置时应考虑通风良好的环境，避免因热量过大而影响设备的寿命和性能。

三、设备调试要点1. 在设备安装完成后，需要进行系统参数的设置和校准。

根据实际的电力系统情况，设置合适的无功补偿容量和控制模式，确保设备能够实现有效的无功补偿。

2. 在调试过程中，需要对设备的各项指标进行检测和监测。

检查设备的电气参数是否正常，如电压、电流、功率因数等。

通过监测设备的运行情况来判断设备是否正常工作。

3. 调试过程中还需要对设备的保护和控制功能进行测试。

检测设备在过温、过电流等异常情况下是否能够及时采取保护措施，并监控设备的运行状态。

四、设备运行与维护设备的正常运行和维护对于保证系统稳定和延长设备使用寿命至关重要。

在设备投入运行后，需要定期对设备进行巡检和保养，确保设备的接线端子紧固、绝缘性能正常等。

同时，设备的冷却系统需要进行定期清洁和维护，确保设备能够正常散热。

对于设备的保护功能，如温控保护、过压保护等，也需要定期进行测试和校准。

无功补偿装置的安装与调试步骤无功补偿装置是一种用于改善电力系统功率因数、提高电力质量的设备。

在安装和调试无功补偿装置之前，需要严格按照一定的步骤进行操作，以确保装置的有效运行。

本文将详细介绍安装和调试无功补偿装置的步骤。

第一步：检查设备和材料在开始安装和调试之前，首先要进行设备和材料的检查。

确保无功补偿装置的型号、规格、数量与需求一致。

同时检查其它必要的安装配件和连接线路，并确保其质量无损坏。

第二步：安装无功补偿装置将无功补偿装置按照安装图纸或说明书的要求安装到预定位置。

在安装过程中，要注意装置和设备的对接，确保连接牢固、稳定，并遵循相关安全操作规程。

在连接线路时，要采取适当的绝缘保护措施，确保电源线路安全可靠。

第三步：检查连接线路安装完成后，对连接线路进行检查。

确保连接的准确性和可靠性，检查线路是否存在漏电、短路等情况。

同时，检查接地措施是否符合要求，确保线路安全可靠。

第四步：检查仪表设备装置安装完毕后，对仪表设备进行检查。

包括电流表、电压表、功率因数表等设备。

检查这些仪表设备的准确性和可靠性，确保其工作正常。

第五步：开启无功补偿装置在确保以上步骤都完成且符合要求后，可以开启无功补偿装置。

按照设备说明书的操作步骤，启动装置，使其正常运行。

第六步：调试无功补偿装置开启装置后，需要进行进一步的调试工作。

通过调整装置参数，使其与电力系统实际运行情况相匹配。

首先，根据负载情况和功率因数要求，调整无功补偿装置的容量。

其次，根据功率因数和谐波情况，调整装置的灵敏度和响应速度。

最后，通过监测设备对装置进行全面测试，确保其正常运行。

第七步：记录和保养在调试完成后，需要记录无功补偿装置的各项参数和运行情况。

以备日后参考和故障排查。

此外，定期对无功补偿装置进行保养和检查，确保其长期稳定运行。

总结：无功补偿装置的安装与调试过程需要严格按照步骤进行，以确保设备的正常运行和功效发挥。

在安装过程中，要注意安全操作和连接的可靠性；在调试过程中，要根据实际情况进行参数调整和测试。

指月jkwf18智能无功补偿设置说明JKW—2SC 是三相共补开孔尺寸113X113（mm)的继电器输出的低压无功补偿控制器，使用环境和注意事项应严格遵守厂家说明书的规定。

下面重点谈一下无功补偿控制器的安装、设置和调试。

向左转|向右转请按接线图接线并细致检查。

由于各厂家不尽相同，以指月产品为例向左转|向右转左下为设置键和选项健，右侧为电容器组运行指示，左侧为相应功能指示。

调试：1）接线无误后，控制器上电，约30秒后，短按一下设置键（小于0.5s）。

此时进入手动状态，此时，数码管的第一位显示为H。

此时，按向左转|向右转电容器组吸合，按向左转|向右转电容器组释放。

手动依次检测电容柜的手动状态下的工作状态正常与否。

如果正常，进行下面设置。

2）参数设置：长按设置键（1s以上），进入参数设置的第一项投入门限设置。

进入门限设置后，再点击设置键，则依次循进入其它功能设置，每点击一次，切换一种功能。

（左侧功能指示灯和LED数码管有相应指示）。

当选定某种功能后，松开设置键，操作上下箭头，对该项功能进行参数设置。

所有设置完成后长按设置键，控制器进入自动运行状态。

（注意：若参数设置后30秒内没有操作，控制器将自动转换为自动运行状态，但此时设置的参数没有保存）向左转|向右转向左转|向右转注：代码--LED数码管显示的数码。

3）投入门限/切除门限：顾名思义就是什么时候投入电容，什么时候切除电容。

一般投入门限设置在0.8-0.85，切除门限设置在0.98-1。

4）延时预置：根据补偿要求设置电容器组投入的延迟时间，延迟时间短，补偿跟随快，补偿效果好，但对于电容柜的使用寿命和安全存在一定影响。

所以，应该合理设置延迟时间，建议选择30秒以上120秒以下。

5）过压预置：这是一个保护措施，即：超过预置的电压值，无论无功和功率因数数值多少，控制器都不会投入电容器组。

以保护供电线路和用电设备的安全。

按国家电能标准C级计算：电压波动上限+10%，所以，过压设置对于0.4KV电网，不得高于440V。

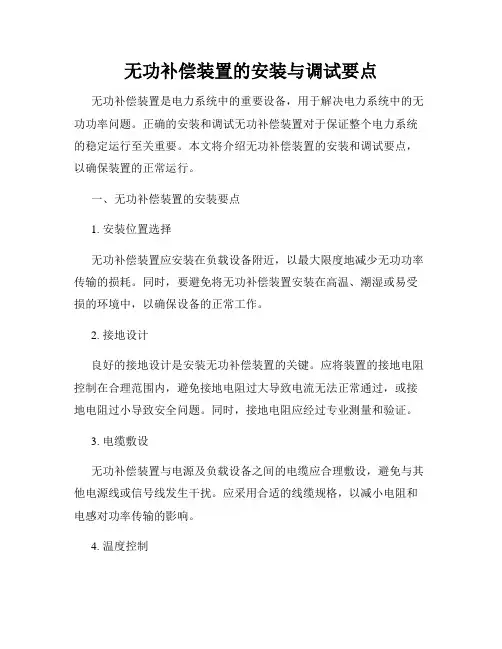

无功补偿装置的安装与调试要点无功补偿装置是电力系统中的重要设备，用于解决电力系统中的无功功率问题。

正确的安装和调试无功补偿装置对于保证整个电力系统的稳定运行至关重要。

本文将介绍无功补偿装置的安装和调试要点，以确保装置的正常运行。

一、无功补偿装置的安装要点1. 安装位置选择无功补偿装置应安装在负载设备附近，以最大限度地减少无功功率传输的损耗。

同时，要避免将无功补偿装置安装在高温、潮湿或易受损的环境中，以确保设备的正常工作。

2. 接地设计良好的接地设计是安装无功补偿装置的关键。

应将装置的接地电阻控制在合理范围内，避免接地电阻过大导致电流无法正常通过，或接地电阻过小导致安全问题。

同时，接地电阻应经过专业测量和验证。

3. 电缆敷设无功补偿装置与电源及负载设备之间的电缆应合理敷设，避免与其他电源线或信号线发生干扰。

应采用合适的线缆规格，以减小电阻和电感对功率传输的影响。

4. 温度控制无功补偿装置在正常运行时会产生一定的热量，故应确保安装位置的通风良好，避免温度过高影响装置的寿命和性能。

可以采用风扇或散热器等散热设备辅助降温。

二、无功补偿装置的调试要点1. 配置参数设置无功补偿装置的配置参数设置涉及电流、电压、功率因数等多个参数。

在调试过程中，需要根据具体的电力系统要求，进行恰当的参数配置，以确保无功补偿装置的输出与系统需求相匹配。

2. 负载测试在装置调试过程中，需要对负载设备进行测试，以确保无功补偿装置的输出能够满足负载要求，并与系统中的其他设备协调工作。

负载测试应包括常规负载、最小负载和峰值负载等多种情况。

3. 故障检测和处理调试过程中需要对无功补偿装置进行故障检测，及时发现并处理各种可能的故障情况，以确保装置的正常运行。

故障处理包括设备维修或更换、参数调整等，应根据具体情况进行判断和处理。

4. 稳定性测试调试完成后，应进行稳定性测试，即在一定时间内对无功补偿装置进行运行观察，检测其在长时间运行过程中的稳定性和性能表现，以确保装置能够持续稳定地工作。

JKW5C无功功率自动补偿器使用说明
使用JKW5C无功功率自动补偿器的步骤如下：
1.确定需补偿的电容量：根据电力系统的负载情况，计算需要补偿的
无功功率容量。

可以根据无功功率因数和总功率来计算。

2.安装补偿电容器：将JKW5C无功功率自动补偿器连接到电力系统中，将补偿电容器适当安装在电网中的电容器柜中。

3.连接电源：将JKW5C无功功率自动补偿器接入电源，确保电源供应
的稳定。

4.设置参数：使用设备提供的界面或按钮设置自动补偿器的参数，例
如无功功率阈值、补偿时间等。

参数的设置需要根据实际情况进行调整。

5.运行自动补偿器：启动JKW5C无功功率自动补偿器，它将自动监测
电力系统的功率因数，并根据设置的阈值进行无功功率补偿。

补偿过程是
自动的，无需人工干预。

6.监测运行情况：定期监测JKW5C无功功率自动补偿器的运行情况，
包括功率因数变化、补偿效果等。

如发现异常情况，及时调整设备参数或
进行维护。

7.维护保养：定期对JKW5C无功功率自动补偿器进行维护保养，包括
清理设备、检查电容器的状态、检查接线是否松动等。

确保设备的正常运行。

总结起来，使用JKW5C无功功率自动补偿器的步骤包括确定需补偿的
电容量、安装补偿电容器、连接电源、设置参数、运行自动补偿器、监测
运行情况和维护保养。

通过正确使用JKW5C无功功率自动补偿器，可以有效提高电力系统的功率因数，降低电网能耗，提高电网的稳定性。

无功补偿装置的安装与调试指南无功补偿装置是电力系统中实现无功功率补偿的重要设备，其安装与调试对于保证系统的正常运行和提高电能质量具有重要意义。

本文将为您介绍无功补偿装置的安装与调试指南。

1. 安装前准备工作在进行无功补偿装置的安装前，首先需要做一些准备工作。

首先，需要明确无功补偿装置的安装位置和布置方式，通常应选择在电源侧和使用侧电缆的中间位置进行并联或串联连接。

其次，需提前准备好所需的工具和设备，确保安装过程的顺利进行。

2. 安装步骤（1）检查设备在进行安装之前，需要检查无功补偿装置的设备是否完好，并注意是否有可见的损坏或缺陷。

同时，也要检查相关的电缆、接线端子等附件是否齐全。

（2）设备接地无功补偿装置的接地是确保设备运行安全的重要环节。

在进行接地前，需要先测量接地电阻值，确保其符合电力系统的要求，并确保接地引线的连接牢固可靠。

（3）连接电缆将无功补偿装置与电源侧和使用侧的电缆进行连接。

在连接过程中，要注意正确连接相应的接线端子，并确保连接牢固。

另外，还需注意电缆的负载电流是否超过其额定电流，避免引起设备过热或短路等问题。

（4）接线端子固定在连接电缆后，需对接线端子进行固定，确保连接牢固，并使用绝缘套保护接线端子，避免发生短路或绝缘故障。

（5）设备调整安装完成后，需要进行设备的调整和设置。

首先，要根据实际情况进行参数的设置，确定合适的电容补偿容量和补偿阶数。

其次，还需根据系统的无功功率需求进行调整，确保无功补偿装置能够有效地进行补偿。

3. 调试步骤（1）设备检查在进行调试之前，需要对无功补偿装置进行全面的检查。

检查设备的各项指标是否正常，并排除可能存在的故障。

（2）设备调整根据实际系统需求，对无功补偿装置进行调整。

可以通过监测设备的显示屏或操作界面来查看设备的工作状态，并根据需要进行相关参数的调整。

（3）测试监测在调试完成后，需要进行测试监测，确保无功补偿装置的性能和功能符合设计要求。

可以通过使用功率因数仪等测试设备进行测试，并针对测试结果进行必要的调整。

JKWA-12EJ型无功功率自动补偿控制器使用说明书深圳友邦怡电气技术有限公司YBY Electric Technology CO.,LTD.一、产品概述本产品适用于交流0.4KV、50Hz低压配电系统无功补偿控制，整机符合《DL/T597-1996》、《JB/T9663-1999》标准。

JKWA-12EJ能够进行无功补偿模糊投切，具有实时监测电网参数、谐波保护及保护警示等功能。

二、使用条件海拔高度：≤2500米环境温度：－10℃～+55℃相对湿度：40℃时20%-90%大气压力：79.5Kpa～106Kpa环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、型号说明JK W A12E J注：以上型号只在产品标牌中体现；四、产品外形及安装尺寸JKWA系列无功功率自动补偿控制器为嵌入式安装。

外形尺寸：144mm×144mm×85mm安装开孔尺寸：138mm×138mm安装嵌入深度:90mm五、基本功能1、显示功能LCD液晶中文显示屏，视窗可视化程度高，可实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电流总谐波畸变率、电容器投切状态和故障警示。

2、设置功能1）可设置电流变比、过压保护、欠压保护、电压总谐波畸变率超限、电流总谐波畸变率超限、目标功率因素、投/切门限、投/切延时、各路电容容量等参数。

2）设置参数自动记忆，掉电不丢失。

3、无功补偿功能1）取样物理量为无功功率，运行时无投切振荡、无补偿呆区；2）具有手动投切和自动投切两种运行方式；3）可进行模糊投切，电容值任意设置；4）投切方式采用全△接法；5）控制输出能适应电子开关、交流接触器等不同投切元件；6）控制输出接点12路。

4、保护功能1）具有自动复位功能；2）具有欠压、过压保护功能；3）具有谐波超限保护功能。

5、超限及故障警示功能当电网出现故障或某个参数超限时，报警指示“”点亮闪烁，提示过压、欠压或其它某个参数超限。

JKL5CV/JKL2CV智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述1.1使用说明本说明书详细地介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书，必须由专业的电工进行安装；安装前要确保产品、使用设备各部分无电，才可以进行操作，杜绝带电操作，以防人体触电。

1.2使用范围适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用功率，减少线损，改善供电的电压质量。

2功能特点1.以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下，能正确显示功率因数。

2. 功率因数测量精度高，显示范围宽。

3. 实时显示基波功率因数。

4. 实时显示电压畸变率及电流畸变率。

5. 具有多种编码输出方式供用户选择。

6.最多可选配12个控制回路的输出。

7.人机界面友好操作方便。

8.各种控制参数全数字可调，使用方便。

9.具有自动运行与手动运行两种工作模式。

10.具有过电压和欠电压保护功能。

11.具有电压谐波超标保护功能。

12.具有断电保护功能数据不丢失。

13.电流信号输入阻抗低≤ 0.01Ω。

14.通讯功能可选。

特殊说明：与光伏发电混用场合，需要将光伏接入点置于该互感器前端，互感器下端只包括负载电流+电容电流，不能包括光伏。

3使用条件1.海拔高度≤2000米（特殊要求协商确定）。

2.周围空气温度 -25℃～+40℃。

3.相对湿度，在40℃时不超过50%；20℃时不超过90%。

4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5.安装地点无剧烈震动4技术数据额定工作电压：AC 380V(JKL5CV)或AC 220V(JKL2CV)额定工作电流：AC 0～5A额定工作频率：45Hz～65Hz显示功率因数：滞后0.001～超前0.001测量无功功率：0～9999kvar测量有功功率：0～9999kW测量视在功率：0～9999kVA欠压保护值：AC 300V或AC 170V输出触点容量：AC220V 5A 阻性，AC380V 3A 阻性灵敏度：50mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：122mm×122mm开孔尺寸：112mm×112mm安装方式：嵌入式安装倒齿附件固定连接方式：接线端子螺丝固定防护等级：外壳IP30，操作面板IP405面板功能介绍5.1指示灯说明1.1～12路电容投入指示灯；2.A/M 手动/自动运行指示灯：常亮时表示自动运行，熄灭时表示手动运行。

苏容电气SRJKF-32低压智能无功补偿控制器（USB）产品使用说明书苏州工业园区苏容电气有限公司2022年3月引言诚挚的感谢您选用了苏容电气的产品。

请您在安装使用本产品之前详细的阅读本手册，以免造成误操作,这将为您节约宝贵的时间。

由于产品升级、版本更新，本手册所述内容以实物为准。

如有错误、遗漏等不当之处，敬请各位用户谅解。

版权声明本手册版权属于苏州工业园区苏容电气有限公司，任何人未经我公司书面同意复制本手册将承担法律责任。

安全操作警告只有熟悉该机操作手册的专业技术人员才允许安装、运行或检修本机。

本机的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入、CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

在检修、安装和调换本机时，必须确保断开电源和短接CT二次侧回路。

在带电采集、设置数据时，无论何种情况下都不得接触带电部分。

一、产品概述本产品符合《JB/T9663-2013》和《DL/T597-1996》标准。

是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容配套使用。

本产品采用国内外先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点。

二、使用条件海拔高度≤2000米环境温度－20℃～+60℃相对湿度20%～90%（在40℃时）大气压力79.5Kpa～106KPa周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无环境条件导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、产品外形及安装尺寸外形尺寸：144mm×144mm安装开孔尺寸：138mm×138mm厚度：100mm四、技术参数4.1基本参数电源电压AC220V±20%电源频率50Hz±5%取样电压AC220V±20%（接入Ua、Ub、Uc、Un）取样电流0～5A整机功耗12W控制输出接点RJ45灵敏度10mA4.2测量精度电压±0.5%电流±0.5%有功功率±1.0%无功功率±1.0%频率±0.1%功率因数±1.0%4.3控制参数参数参数范围默认值注释控制模式本机功率因数本机功率因数控制方式（不建议更改）电压电流采样*IabcUabc～IaUa IabcUbac电压电流采样模式（可更改）电流变比CT0000/5～9999/50600/5与互感器变比一致（可更改）电压变比PT0000/5～9999/9990400/400电压变比（可更改）A项电流极性*IA＜＜＜IaIA＞＞＞IaIA＜＜＜Ia A电流方向（可更改）B项电流极性*IB＜＜＜IbIB＞＞＞IbIB＜＜＜Ib B电流方向（可更改）C项电流极性*IC＜＜＜IcIC＞＞＞IcIC＜＜＜Ic C电流方向（可更改）电压过压门限0%～999%120%电压过压范围值（可更改）电压欠压门限0%～999%080%电压欠压范围值（可更改）电流起始灵敏度*005mA～999mA005mA实际电流低于此设置值时，控制器不识别（可更改）电压回差00．0V～99.9V 5V电压欠压、过压的±值（可更改）电压谐波保护000%-999%020%谐波电压门限（可更改）电流谐波保护000%-999%030%谐波电流门限（可更改）谐波过流门限0000A～9999A0200A谐波总含量门限（可更改）投功率因数滞后0.00～超前1.999滞后0.920L功率因数投入门限（可更改）切功率因数滞后0.00～超前1.999滞后0.980L功率因数切除门限（可更改）投入等待延迟0s～99s15s投入等待时间（可更改）切除等待延迟0s～99s15s切除等待时间（可更改）避让涌流等待*000mS～999mS060mS手动界面退出时间000s～999s 060s手动投入界面退出时间（可更改）循环投切间隔0000s～9999s3600s循环投切间隔（可更改）电容放电时间000s～999s 030s电容器切除后本体的放电时间（可更改）保护持续时间000s～999s 030s保护状态恢复后的持续保护时间（可更改）过温保护0℃～99℃70℃过温保护门限（可更改）温度回差0℃～99℃10℃过温保护的±值（可更改）通讯波特率9600bps-11520bps9600bps通讯波特率（可更改）通讯停止位1-21上位机通讯停止位（可更改）通讯校验位No-OFF NO上位机通讯校验位（可更改）通讯地址000-999001上位机通讯地址（可更改）语言中文（Chinese）-English 中文参数界面中英文切换（可更改）密码设置0000-99990123参数设置密码（可更改）注：带“*”参数设置，如需更改请联系厂家五：基本功能5.1显示采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数，工作状态。

低压无功功率补偿装置的安装与调试方案一、结构1、设备的框架和外壳应有足够的强度和刚度，除应满足内部元器件的安装要求外，还应能承受短路时所产生的电动应力和热应力，同时也应不因成套设备搬运、吊装、运输过程由于受潮、冷冻、撞击等因素造成设备变形、损坏及降低使用条件。

2、结构设计和电器、电路的布置应经济合理，易于维修，操作方便，安全可靠，实用美观。

3、装置应提供与地基固定连接和与相应低压成套开关设备并列安装的措施。

4、装置的门开启度不小于90度，开闭应灵活。

门上应设有门锁，门锁住后不应有明显晃动现象。

5、装置的骨架上应有主保护接地端子，其导电载流量应和装置进线相导体的导电载流量相同，并标有明显耐久的接地符号。

6、装置内中性线的接线点应能转载辅助电路可能需要的最大载流量。

7、装置内所有金属紧固件均应镀锌。

镀层不得起皮、脱落、发黑及生锈。

二、电器元件的安装1、电器元件的额定电压、额定电流、使用寿命、接通能力、短路强度等方面均应满足装置电器参数的要求。

2、在装置中用于自动投切电容器的开关，切除电容器时应是不重燃的。

3、主要电器元件应选用知名品牌的国外产品。

4、指示灯的颜色应符合GB4025-83“指示灯和按钮的颜色”的规定。

5、主电路电器元件的额定电流应不小于可能通过该电路最大工作电流的2.5倍。

6、电器元件应按其使用说明书（使用条件，飞弧距离）进行安装。

元器件应可靠固定，经常受震动作用的元器件应采取防松措施，暂不接线的螺钉、螺帽亦应拧紧。

元器件的布置应整齐、端正，易于安装和接线。

7、运行中需操作的电器元件，其操作件（如手柄）的中心位置距离装置基础面的高度应不高于2.8米。

运行中需观察的指示仪表不应高于装置基础面2米。

8、发热电器元件的安装应考虑到相邻元器件的影响。

三、母线、导线和布线1、主电路母线和导线的截面应根据其允许载流量不小于可能通过该电路最大工作电流的2.5倍来选择。

2、母线连接应紧密，接触良好，配置整齐美观。

JKL5CF智能无功补偿控制器使用说明书JKL5CF智能无功补偿控制器使用说明书1.产品介绍1.1 产品概述1.2 技术参数1.3 外观与结构1.4 安装环境要求2.功能与特性2.1 无功补偿原理2.2 控制器功能2.3 主要特性3.安装与接线3.1 安装前准备3.2 接线指导3.3 电源与通信接口4.控制器设置4.1 直观设置界面4.2 参数设置4.3 控制模式选择5.运行与监测5.1 控制器运行状态指示5.2 数据监测与记录5.3 告警与保护机制6.维护与故障排除6.1 维护注意事项6.2 常见故障及排除方法6.3 定期维护计划7.附件7.1 附件清单7.2 附件使用说明法律名词及注释：1.智能无功补偿控制器：通过感知电力系统的无功功率需求，并自动调节电力系统的无功补偿设备，以提高电力系统的功率因数。

2.电力系统：指供电网络，包括发电站、变电站、输电线路、配电线路、用户电网等构成的电力传输和分配系统。

3.无功功率：电力系统中除有功功率外的功率，包括感性无功功率和容性无功功率。

4.功率因数：电力系统中有功功率与视在功率的比值，是衡量电力系统无功功率的大小和质量的指标。

本文档涉及附件：1.控制器安装图纸2.通信接口协议文档3.控制器功能参数表4.维护记录表格本文所涉及的法律名词及注释：1.感性无功功率：电路中电流超前于电压，消耗电网的无功功率。

2.容性无功功率：电路中电流落后于电压，向电网提供无功功率。

3.有功功率：电路中电流与电压相位相同，执行实际功能，实现能量转换。

4.视在功率：电路中电压与电流的乘积，表示电力系统所能够提供的总功率。

智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
一、产品介绍
智能无功补偿控制器是一种用于改善电力系统的功因数的设备。

它通过自动检测电力系统的功因数，并通过补偿电容器自动调节电
力系统的无功功率，从而达到提高功因数和电力质量的目的。

二、安装要求
1、安装位置：智能无功补偿控制器应安装在干燥通风良好的环
境中，避免阳光直射和高温环境；
2、电源要求：智能无功补偿控制器的电源输入应符合产品标识
上的要求；
3、连接要求：智能无功补偿控制器应正确连接到电力系统的相
应接线端子上。

三、操作说明
1、启动与停止：在正确接通电源后，智能无功补偿控制器会自
动启动。

在停止使用时，需断开电源；
2、参数设置：使用者可以通过界面上的菜单设置功能来配置控
制器的参数；
3、监测功能：智能无功补偿控制器配备有监测功能，可以实时
监测功率因素和电压等参数；
4、报警功能：当电力系统的功因数超出设定范围时，智能无功
补偿控制器会发出声音和光提示，提醒用户调整。

四、维护与保养
1、定期检查：建议定期检查智能无功补偿控制器的接线情况，
以确保连接正常；
2、清洁保养：定期清洁控制器的外壳，并保持干燥，以确保正
常运行；
3、过载保护：若发生过载，请及时停止使用，并联系专业技术
人员进行维修。

五、附件
本文档涉及以下附件：
1、产品说明书；
2、安装图纸；
3、连接线路图。

六、法律名词及注释
1、功因数：指交流电路中，有功功率与视在功率之比的绝对值；
2、无功功率：指在电路中，使电流并不做功的能量。

JKGPJ智能无功功率自动补偿控制器（智能电容监控仪）使用说明书符合标准：JB/T 9663□安装、使用产品前，请仔细阅读使用说明书，并妥善保管、备用。

1 概述JKGPJ智能无功功率自动补偿控制器（智能电容监控仪），下文简称监控仪。

监控仪用于配套智能电容器的控制及监控，它与智能电容器之间通过专用网线连接，自动识别智能电容器类型及总台数、自动组网编码。

自动屏蔽故障回路，自动添加新安装回路。

实现无功补偿的模块化、自动化、智能化。

同时监控每只智能电容器的工作状态及报警状态，实时查询智能电容器电流谐波及工作温度等参数。

提供RS485通讯接口及MODBUS-RTU通讯协议，方便与上位机建立通讯联系。

大屏幕点阵液晶显示器，全中文操作菜单，图形界面，人机交互友好。

初次使用者上手快，整个系统无需设置任何参数即可正常工作。

监控仪能显示电网功率因数、电压、电流、视在功率、有功功率、无功功率、谐波、电压畸变率、电流畸变率、电网频率等。

可手动投切智能电容器方便出厂检验调试。

监控仪提供3相4线及3相3线两种工作模式，可简化全共补系统电压电流信号的接线。

一台监控仪最多管理32台智能电容器，适应绝大多数用户对总回路的需求。

自带温度管理系统，用户只需添加一只风机即可完成电容柜内部环境温度的自动控制。

2 使用条件2.1 电压范围：线400V±15%；相230V±15%。

2.2 信号电流：AC 0～5A。

2.3 额定频率：50Hz±2Hz。

2.4 环境温度：-20℃～45℃。

2.5 畸变环境：电压畸变率小于15%。

2.6 最高海拔：≤2000米。

2.7 环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。

2.8 相对湿度：空气湿度在20℃时≤90%，在温度较低时，允许有较高的相对湿度。

2.9 执行标准：JB/T 9663。

3 技术参数3.1 温度：±3℃。

3.2 电压：±0.5%。

JK系列无功功率自动补偿控制器，适用于电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高经济效益。

二、工作条件1.海拔高度不高于2500米2.环境温度-25℃~+50℃3.空气湿度在40℃时不超过50%，20℃时不超过90%。

4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5.安装地点无剧烈震荡。

三、技术数据1.基本技术参数额定工作电压AC220/380V/50/60Hz额定工作电流AC0-5A 50Hz输出触点容量AC220 7A 50Hz显示功率因数滞后0.01-超前0.01控制方式自动寻优/循环投切灵敏度100mA防护等级外壳IP402.控制参数可调范围及出厂整定值技术参数参数值出厂设定值产品型号JKL5C、JKG2B JKW5C、JKL5C、JKL5B、JKL5A过压预置230~300V可调步长1V 400~500V可调步长1V 245V/440V延时预置1~250s可调步长1s 30sC/K比值0.01~1.00可调步长0.01 0.10投入门限0.80~0.99可调步长0.01 0.95切除门限滞后0.91超前0.90可调步长0.01 1.00控制组数1~12 硬件允许最大值四、开孔尺寸及型号说明产品型号取样电压开孔尺寸JKW5C 线电压380V 113×113mmJKL5C 线电压380V 113×113mmJKL5C 线电压220V 113×113mmJKL5B 线电压380V 140×102mmJKL5A 线电压380V 162×102mmJKG2B 线电压220V 162×102mm五、操作说明1.功能选择数码管（LED）第一位显示功能代码，根据代码表，在自动时若按菜单键小于0.5S则直接进入手动状态若超过1S则可以循环选择扫有功能代码。

无功功率自动补偿控制器按装调试方法无功功率自动补偿（APFC）控制器是一种用于补偿电路中的无功功率的设备。

它通过检测电路中的功率因数并根据设定值调整电容器的容量，从而实现无功功率的补偿效果。

以下是无功功率自动补偿控制器的安装和调试方法：1.安装位置选择：选择一个合适的位置进行安装，通常应选择在电气设备的电源入口附近。

确保控制器的安装位置方便日常维护和操作，并具有良好的通风和防尘条件。

2.配置系统连接：将控制器与电力系统连接。

对于三相电路，将控制器的L1、L2和L3端分别连接到电源的相线，将控制器的N端连接到电源的零线，将控制器的COM端连接到电源的共地线。

3.连接电容器电路：将需要补偿的电容器连接到控制器的电容器输出端。

通常电容器的连接应符合控制器的操作要求，并正确连接电流互感器或电流变压器。

4.配置控制参数：打开控制器的面板，输入所需的控制参数。

这些参数包括电压等级、频率、功率因数等。

确保输入正确的参数，以便控制器可以正确地监测和控制电路中的无功功率。

5.启动控制器：按下控制器的启动按钮，使其开始运行。

在启动过程中，控制器将自动检测电路中的功率因数，并根据设定值调整电容器的容量。

6.调试和调整：在控制器运行期间，观察电路中的功率因数和无功功率的变化情况。

根据需要，可以通过调整控制器的参数来优化无功功率的补偿效果。

7.定期维护：定期检查控制器的运行状态，并确保其正常工作。

按照制造商的建议，进行必要的维护和保养工作，以确保控制器的长时间稳定运行。

总结：以上是无功功率自动补偿控制器的安装和调试方法。

正确安装和调试控制器是保证电路中无功功率补偿效果的关键。

在进行安装和调试时，请始终遵循相关的安全操作规程，并根据制造商提供的指南进行操作。

JKF2C/JKF6C智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述JKF2C/JKF6C智能无功功率自动补偿控制器主要用于低压三相电网中的分相无功功率补偿，它可以减少线损，提高变压器的利用效率，减小三相无功的不平衡，稳定用户的端电压，提高供电质量。

同时具备全共补、全分补、共分混合3种补偿模式。

全中文操作菜单，大屏幕液晶显示。

自动生成多种报警事件，可将任意报警事件通过节点或声音实现提醒用户的功能。

高质量的同名端与相位自动识别功能，可为用户节约大量的售后服务成本。

各型号控制器都带温度调节控制功能，可免去电容柜温度控制调节器一台。

直流电压输出型控制器具有防控制信号短路功能，一旦用户将控制线与控制公共端直接连接，当输出回路有效时，控制器将立即报警，同时禁止所有控制信号的输出直到重新开机为止。

本控制器还具有谐波检测及保护功能。

所有控制参数都受密码保护，可防止非专业人员修改控制参数导致的异常。

本控制器提供RS485硬件标准和MODBUS-RTU报文协议标准的通讯功能，同时具备AB通讯线极性自动识别，可实现远程投切、状态监控、参数修改等功能。

应用通过通讯命令驱动投切开关的扩展模块，可大大的简化电容柜的布线。

2产品特点2.1界面液晶显示，美观大方，内容丰富。

2.2具有超多回路输出，最多24组回路(可设定)。

2.3多种补偿方式：全共补、全分补、混合补偿(共补+分补)。

2.4具有相位自动识别功能，方便用户傻瓜接线。

2.5具有电流同名端识别功能，方便用户接线转换。

2.6具有输出编码任意编码，兼容各种容量配置。

2.7具有四种运行输出模式(循环投切、编码投切、先投后切、寻优投切)。

2.8具有温控节点，可方便调节补偿柜环境温度。

2.9具有告警节点，可方便用户温度控制、远程监控、故障保护等。

2.10抗干扰能力强，具有电压畸变保护功能。

2.11自带蜂鸣器告警功能，告警事件可选，方便用户现场使用发现异常。

华天HTEQV系列低压无功补偿装置安装调试说明书（安装前应仔细阅读本说明书）山东山大华天科技股份有限公司目录一、HTEQV系列低压无功补偿装置安装 (1)1. 设备的就位与固定 (1)2. 设备接线 (2)二、HTEQV系列低压无功补偿装置调试 (15)1、开机前准备 (15)2、开机测试 (15)3、参数设置 (16)4、调试 (17)5. 声音报警及故障排除 (18)附图 (20)华天HTEQV系列低压无功补偿装置安装调试说明书（安装前应仔细阅读本说明书）一、HTEQV系列低压无功补偿装置安装1. 设备的就位与固定注意：∙移动设备时应小心轻放，避免剧烈震动和撞击；∙安装位置的环境条件应符合安全要求和设备技术规格要求，应避开阳光直射火源、高温、雨淋、潮湿、可燃或腐蚀气体。

位置选取：参照设备外型尺寸选取安装位置，为了便于设备安装、调试及维护，设备前后需要预留1.5米空间。

设备外形尺寸及安装底座尺寸图见后面的附图。

两台及以上HTEQV系列低压无功补偿装置并柜安装时，主从柜摆放顺序如图1所示：2. 设备接线注意：∙输入主电规格应与设备的技术规格相符合；∙设备输入导线的铺设应符合电气安装规范，导线截面和接入端必须能够安全提供设备所需工作电流；∙作业前确认作业区域的主电已经切断；相线与零线不可接反；接线端充分压紧以保证接触优良；设备外壳必须可靠接地；主从柜的接线相序必须一致；∙施工时请依照电工法规。

作业步骤：（1）一次导线接线：将连接设备的导线通过电缆沟铺设至设备内的接线端子，接线方式参照图1，接线位置参照图2；导线截面不应小于设备规定值，具体参照表1和表2。

图1 HTEQV系列低压无功补偿装置的原理拓扑说明：①要求补偿速度快时或者HTEQV31系列时，装置必须接成负载电流采样；其它情况可接成源电流采样。

②接成负载电流采样时，机器的接入点须在采样互感器之前；接成源电流采样时，机器的接入点须在采样互感器之后，采样互感器可采用源侧总进线电流互感器。
