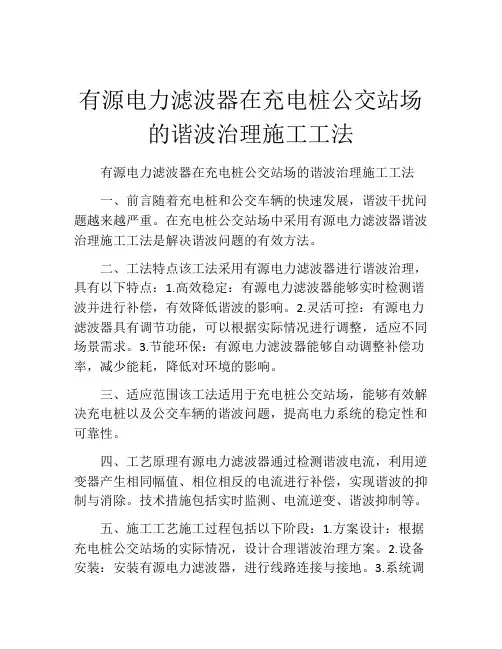

有源电力滤波器在充电桩公交站场的谐波治理施工工法有源电力滤波器在充电桩公交站场的谐波治理施工工法一、前言随着充电桩和公交车辆的快速发展，谐波干扰问题越来越严重。

在充电桩公交站场中采用有源电力滤波器谐波治理施工工法是解决谐波问题的有效方法。

二、工法特点该工法采用有源电力滤波器进行谐波治理，具有以下特点：1.高效稳定：有源电力滤波器能够实时检测谐波并进行补偿，有效降低谐波的影响。

2.灵活可控：有源电力滤波器具有调节功能，可以根据实际情况进行调整，适应不同场景需求。

3.节能环保：有源电力滤波器能够自动调整补偿功率，减少能耗，降低对环境的影响。

三、适应范围该工法适用于充电桩公交站场，能够有效解决充电桩以及公交车辆的谐波问题，提高电力系统的稳定性和可靠性。

四、工艺原理有源电力滤波器通过检测谐波电流，利用逆变器产生相同幅值、相位相反的电流进行补偿，实现谐波的抑制与消除。

技术措施包括实时监测、电流逆变、谐波抑制等。

五、施工工艺施工过程包括以下阶段：1.方案设计：根据充电桩公交站场的实际情况，设计合理谐波治理方案。

2.设备安装：安装有源电力滤波器，进行线路连接与接地。

3.系统调试：对有源电力滤波器进行调试，测试其谐波抑制效果。

4.设备运行与监测：启动有源电力滤波器，进行实时监测并动态调整参数。

六、劳动组织施工过程需要有电气工程师、技术人员和施工人员等协同作业，确保工程顺利推进。

七、机具设备主要机具设备包括有源电力滤波器、电流检测装置、电缆等。

八、质量控制质量控制方法包括设备选型合理、施工过程符合标准、测试精确可靠等，确保施工质量达到设计要求。

九、安全措施施工过程中需注意以下安全事项：1.对有源电力滤波器的操作要求熟悉并正确使用。

2.施工过程中注意电气安全，避免触电和短路等危险。

3.安全设施设置完善，确保人员和设备安全。

十、经济技术分析施工周期较短，成本相对较低。

有源电力滤波器的使用寿命长，能有效提高充电桩公交站场电力系统的可靠性和稳定性，减少谐波带来的损失。

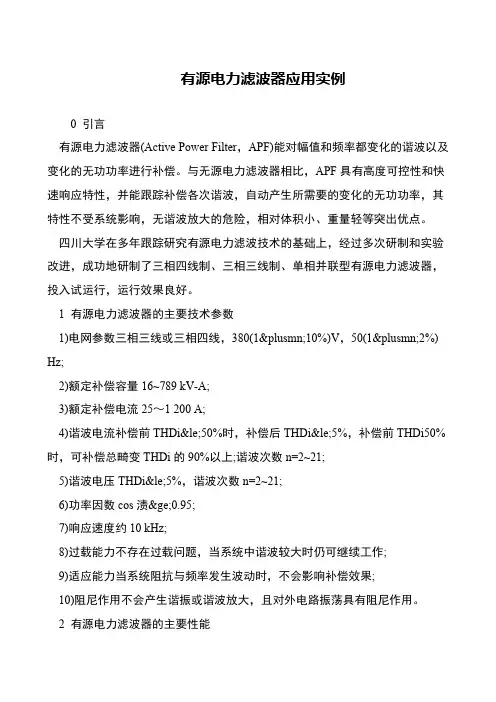

有源电力滤波器应用实例
0 引言
 有源电力滤波器(Active Power Filter，APF)能对幅值和频率都变化的谐波以及变化的无功功率进行补偿。

与无源电力滤波器相比，APF具有高度可控性和快速响应特性，并能跟踪补偿各次谐波，自动产生所需要的变化的无功功率，其特性不受系统影响，无谐波放大的危险，相对体积小、重量轻等突出优点。

 四川大学在多年跟踪研究有源电力滤波技术的基础上，经过多次研制和实验改进，成功地研制了三相四线制、三相三线制、单相并联型有源电力滤波器，投入试运行，运行效果良好。

 1 有源电力滤波器的主要技术参数
 1)电网参数三相三线或三相四线，380(1±10%)V，50(1±2%) Hz;
 2)额定补偿容量16~789 kV-A;
 3)额定补偿电流25～1 200 A;
 4)谐波电流补偿前THDi≤50%时，补偿后THDi≤5%，补偿前THDi50%时，可补偿总畸变THDi的90%以上;谐波次数n=2~21;
 5)谐波电压THDi≤5%，谐波次数n=2~21;
 6)功率因数cos渍≥0.95;
 7)响应速度约10 kHz;
 8)过载能力不存在过载问题，当系统中谐波较大时仍可继续工作;
 9)适应能力当系统阻抗与频率发生波动时，不会影响补偿效果;
 10)阻尼作用不会产生谐振或谐波放大，且对外电路振荡具有阻尼作用。

 2 有源电力滤波器的主要性能。

PQM电能质量管理AccuSine 4LS有源电力滤波器维修手册施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1个实验室，500家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22,000人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气 能效管理平台全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2010年的销售额为196亿欧元，拥有超过110,000名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气善用其效 尽享其能凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT 、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

AccuSine 4LS有源电力滤波器维修手册目录1 电路板功能说明和配线 (1)1-1 电路板功能简述 (1)1-2 控制模块PCB连接 (2)1-3 功率模块PCB连接 (3)2 故障代码说明和故障排除 (4)2-1 故障代码说明 (4)2-2 故障排除 (7)2-2-1 Code —A001 (MCCB Tripped; 电磁开关跳脱) (7)2-2-2 Code —A002 (Fuse Blown；保险丝熔断) (7)2-2-3 Code —A003 (Input Power Abnormal；输入电源异常) (7)2-2-4 Code —A005 (IGBT Fault；IGBT故障) (7)2-2-5 Code —A006 (High Frequency Resonance; 高频振荡) (8)2-2-6 Code —A007 (Over Peak Current; 峰值电流过高) (8)2-2-7 Code —A008 (Over Current; 输出过电流) (8)2-2-8 Code —A009 (Over Temperature; 功率模组温度过高) (9)2-2-9 Code —A010 (Fan Fault; 风扇故障) (9)2-2-10 Code —A011 (Temp. Sensor Disconnected; 温度传感器连接异常) (10)2-2-11 Code —A013 (DC Bus Error; 直流电压异常) (10)2-2-12 Code —A014 (DC Bus Under Voltage; 直流电压过低) (10)2-2-13 Code —A015 (DC Bus Over Voltage; 直流电压过高) (10)2-2-14 Code —A020 (External CTA Reversed; A相外部比流器极性反向) (11)2-2-15 Code —A021 (External CTB Reversed; B相外部比流器极性反向) (11)2-2-16 Code —A022 (External CTC Reversed; C相外部比流器极性反向) (11)2-2-17 Code —A023 (Par. CT Phase Incorrect; 并联比流器相序错误) (11)2-2-18 Code —A024 (Parallel CTA Reversed; A相并联比流器安装错误) (11)2-2-19 Code —A025 (Parallel CTB Reversed; B相并联比流器安装错误) (11)2-2-20 Code —A026 (Parallel CTC Reversed; C相并联比流器安装错误) (12)2-2-21 Code —A028 (System Voltage Abnormal; 系统电压异常) (12)2-2-22 Code —A029 (System Under Voltage; 系统电压过低) (12)2-2-23 Code —A030 (System Over Abnormal; 系统电压过高) (12)2-2-24 Code —A031 (Frequency Error; 系统频率异常) (12)AccuSine 4LS有源电力滤波器维修手册目录2-2-25 Code —A032 (Phase Rotation Error; 电压相序错误) (13)2-2-26 Code —A034 (Control Board Error; 控制板异常) (13)2-2-27 Code —A035 (Control Board EEPROM Error; 控制板EEPROM异常) (13)2-2-28 Code —A036 (Control Panel EEPROM Error; 控制面板EEPROM异常) (13)2-2-29 Code —A037 (Power Supply Error; 工作电源异常) (13)2-2-30 Code —A038 (Current cable Disconnected; 电流讯号线连接错误) (13)2-2-31 Code —A039 (Power Supply Error(Power); 功率模组工作电源异常) (13)2-2-32 Code —A040 (CAN Bus Disconnected; CAN Bus通讯中断) (14)2-2-33 Code —A041 (Parallel Disconnected; 并联通讯中断) (14)2-2-34 Code —A042 (Parallel ID Duplicated; 并联编号重复) (15)2-2-35 (15)2-2-36 Code —A043 (Parallel Setting Error; 并联设定错误) (15)2-2-37 Code —A044 (Over Temperature; 控制模组温度过高) (15)3 PCB及组件配置图 (16)3-1 机架式 (16)3-1-1 LCD控制模块 (16)3-1-2 功率模块 (17)3-2 壁挂式 (18)3-2-1 LCD控制模块 (18)3-2-2 功率模块 (19)AccuSine 4LS有源电力滤波器维修手册1电路板功能说明和配线1-1电路板功能简述控制模块各PCB板功能说明如下表1.1表1.1 控制模块PCB板功能说明PCB板号功能说明APKI2xx主控制板APKI5xx控制接口板APKT2xx5A CT转接板(选配)APKP2xx主电源板APKP3xx主通讯板APK22xx市电电压取样板APKM2xx LCD 面板控制器APKM3xx LCD 面板按键APKM4xx LED 面板控制器APKM5xx LED 面板按键APKN2xx RS232/USB 通讯卡APKN3xx RS485/RS422 通讯卡MSDN2xx Ethernet 网络卡(选配)功率模块各PCB板功能说明如下表1.2表1.2 功率模块PCB板功能说明PCB板号功能说明APKF2xx主保险丝板APKF3xx缓启动电路及DC Bus滤波板APKL2xx连接电感及高频滤波电感板APKL3xx CRC滤波板APKP4xx风扇电源板APKD2xx IGBT功率板APKD7xx IGBT驱动板APKD5xx控制接口板AccuSine 4LS有源电力滤波器维修手册1-2控制模块PCB连接图1-1. 控制模块PCB连接图AccuSine 4LS有源电力滤波器维修手册1-3功率模块PCB连接图1-2. 功率模块PCB连接图AccuSine 4LS有源电力滤波器维修手册2故障代码说明和故障排除2-1故障代码说明表2.1 故障代码表代码CM PM讯息异常说明LED No.A001√MCCB Tripped电磁开关跳脱开机时电磁接触器MC未动作LD8A002√Fuse Blown保险丝熔断•主保险丝熔断• CRC保险丝熔断LD8A003√Input Power Abnormal输入电源异常•功率模块输入电源线连接不正确•主保险丝熔断•功率模块输入电源异常(欠相、低压..)LD8A005√IGBT FaultIGBT故障• IGBT故障或驱动电路异常• IGBT输出电流瞬时过大LD7A006√√High Frequency Resonance高频振荡IGBT功率模块输出电流高频震荡LD7A007√Over Peak Current峰值电流过高功率模块输出峰值电流过大LD6A008√√Over Current输出过电流功率模块输出电流过大LD6A009√Over Temperature(Power)功率模组温度过高• IGBT温度过高•滤波电感温度过高LD5A010√Fan Fault风扇故障冷却风扇故障LD5A011√Temp. Sensor Disconnected温度传感器连接异常温度侦测讯号线未连接LD5A013√DC Bus Error直流电压异常• DC Bus电压异常•功率模块间的直流总线连接不正确• DC Fuse熔断LD4A014√DC Bus Under Voltage直流电压过低DC Bus 电压过低LD4A015√DC Bus Over Voltage直流电压过高DC bus电压过高LD4A020√External CTA ReversedA相外部比流器极性反向A相之外部CT极性配线错误LD1A021√External CTB ReversedB相外部比流器极性反向B相之外部CT极性配线错误LD1AccuSine 4LS有源电力滤波器维修手册代码CM PM讯息异常说明LED No.A022√External CTC ReversedC相外部比流器极性反向C相之外部CT极性配线错误LD1A023√Par. CT Phase Incorrect并联比流器相序错误并联CT安装相序不正确LD1A024√Parallel CTA ReversedA相并联比流器安装错误A相之并联CT极性配线错误LD1A025√Parallel CTB ReversedB相并联比流器安装错误B相之并联CT极性配线错误LD1A026√Parallel CTC ReversedC相并联比流器安装错误C相之并联CT极性配线错误LD1A028√System Voltage Abnormal系统电压异常•市电电压超出范围•市电电压失真严重LD2A029√System Under Voltage系统电压过低市电电压低于可运转电压LD2A030√System Over Voltage系统电压过高市电电压高于可运转电压LD2A031√Frequency Error系统频率异常市电电压频率异常LD2A032√Phase Rotation Error电压相序错误市电电压相序连接错误LD2A034√Control Board Error控制板异常主控制器异常LD3A035√Control Board EEPROM Error控制板EEPROM异常主控制器EEPROM异常LD3A036√Control Panel EEPROM Error控制面板EEPROM异常控制面板EEPROM异常LD3A037√Power Supply Error工作电源异常主控制器电源异常LD3A038√Current cable disconnected电流讯号线连接错误外部CT讯号未连接至控制板LD3A039√Power Supply Error (Power)功率模组工作电源异常功率模块工作电源不正常LD3A040√CAN Bus DisconnectedCAN Bus通讯中断面板与主控制器通讯中断LD3 FlashA041√Parallel Disconnected并联通讯中断并联通讯线未连接LD3 FlashAccuSine 4LS有源电力滤波器维修手册代码CM PM讯息异常说明LED No.A042√Parallel ID Duplicated并联编号重复并联通讯编号重复LD3 FlashA043√Parallel Setting Error并联设定错误并联通讯设定错误LD3 FlashA044√Over Temperature(Control)控制模组温度过高控制模块内部温度过高LD52-2故障排除2-2-1 Code —A001（MCCB Tripped；电磁开关跳脱）(1)请重新确认控制模块和功率模块间的控制讯号线连接正确且锁紧(2)请再次进行开机，假如故障讯息持续存在，请更换功率模块的PCB APKD5(3)再更换PCB APKD5后，如故障讯息持续存在，请更换电磁开关MC2-2-2 Code —A002（Fuse Blown；保险丝熔断）(1)假如A002和A005同时发生，PCB APKF2上的主保险丝已熔断且PCB APKD2故障，请更换保险丝及PCB APKD2。

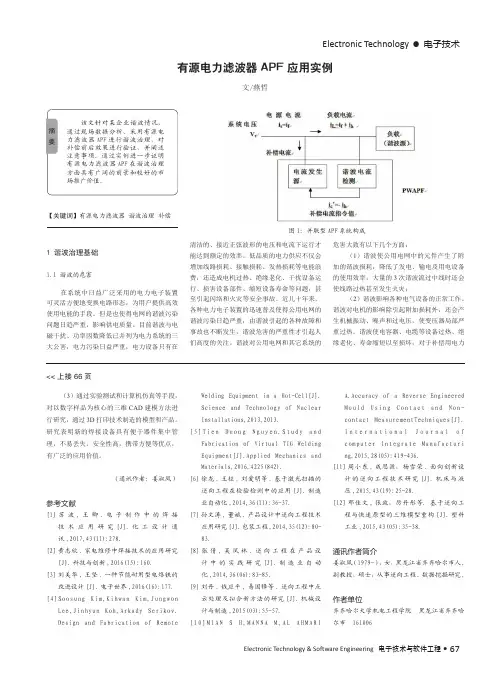

Electronic Technology •电子技术Electronic Technology & Software Engineering 电子技术与软件工程• 67【关键词】有源电力滤波器 谐波治理 补偿1 谐波治理基础1.1 谐波的危害在系统中日益广泛采用的电力电子装置可灵活方便地变换电路形态，为用户提供高效使用电能的手段。
