总图方案设计说明

方案设计
5、 拟建主要建筑物的名称、出入口位置、层数、建筑高度、设计标高，以及地形复杂 时主要道路、广场的控制标高； 6、 指北针或风玫瑰图、比例； 7、 根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通 分析(人流及车流的组织、停车场的布置及停车泊位数量等)、消防分析、地形分析、绿 地布置、日照分析、分期建设等。
总图方案和施工图设计
ห้องสมุดไป่ตู้
目录
CONTENTS
01 总图概述 02 前期方案 03 方案设计 04 施工图设计
01 总图概述
总图概述
建筑总平面图是将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、 构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所绘出的图样在基地 范围内的总体布置图。
04 施工图设计
施工图设计
在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、 计算书。
1、 图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。 2、 设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其 说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济 指标表(该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础 资料：
施工图设计
3.6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的 定位(坐标或相互关系尺寸)。如有消防车道和扑救场地，需注明； 3.7 指北针或风玫瑰图； 3.8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”； 3.9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标 网的相互关系)、补充图例等。

建筑施工图设计总说明一、设计依据1、方已审核通过的建筑设计方案。

2、甲方来往的书信,传真等文件。

3、国家现行建筑设计的有关规范、标准。

《民用建筑设计通则》（GB50352-2005）《高层民用建筑设计防火规范》(GB50045-95-2005版）《办公楼建筑设计规范》(JGJ67—2006）《汽车库、修车库、停车场设计防火规范》(GB50067—97。

2003年版)《汽车库建筑设计规范》（JGJ100—98）《城市道路和建筑物无障碍设计规范》（JGJ50—2001)《玻璃幕墙工程技术规范》（JGJ102-2003）《建筑玻璃应用技术规程》(JGJ113-2003）《公共建筑节能设计标准》（GB50189-2005）等。

二、工程概况:1、工程名称：丽园公司4号楼6、抗震设防烈度:七级2、建设地点：长葛市创业园死号地7、建筑耐久年限：一级五十年3、建设单位:长葛市电力公司8、主要结构类型：框架剪力墙结构4、使用功能：办公、会议5、建筑类别及耐火等级：一类高层建筑,耐火等级为一级三、技术经济指标主要经济技术指标表四、总平面1、本工程设计标高±0.000相当于黄河高程标高83。

7M，室内外高差0.900M。

2、建筑定位放线，土方工程、管道布置、道路、广场、绿化等均按总平面图施工.注意各工种之间的配合，注意现有城市及小区的各种管线的走向与位置，避免现有管道造成损坏。

五、建筑注意构造做法要求（一）防水所以防水工程均应按《中南地区通用建筑标准设计建筑配件图集》设防施工。

凡防水材料均应采用非焦油型，凡卷材不宜采用热熔法施工，而宜采用冷粘贴工艺施工。

所以上下水管、电缆等穿越地下室外墙时应埋设防水钢套管（相见大样图)施工时应与各设备专业工程图纸紧密结合。

凡图注明使用防水砂浆者，均为1：2水泥砂浆内掺水泥重量的5％无机铝盐防水剂（BS1)。

各防水材料、隔热材料要求采用优质产品，施工时应严格遵守有关生产厂家规定的施工技术要求。

武汉理工大学
学生实验报告书
实验课程名称无机非金属材料工厂总平Auto CAD设计开课学院材料科学与工程学院
指导老师姓名
学生姓名
学生专业班级
序号
2020— 2021学年第2 学期
实验课程名称：无机非金属材料工厂总平Auto CAD设计
1.《无机非金属材料工厂设计概论》吴建峰，徐晓红等
2. 《建筑卫生陶瓷工厂设计规划》（GB 50560-2010）
六、致谢
感谢吴老师的悉心指导和倾囊相授，您的鼓励和指正是我不断学习工厂设计知识、认真完成课设作业的动力！感谢助教章学长的精彩的CAD使用的授课！感谢龚若龙同学在CAD操作方面上的耐心教学！
七、Auto CAD设计图
八、草图。

xxx大厦方案设计说明第一篇设计总说明一、概况：1.1工程名称：xxx大厦1.2建设单位：xxx市xxx房地产开发有限公司1.2工程地点：xxx大道。

1.3工程规模：总建筑面积12400.16平方米1.4建筑高度：60.0米1.5建筑性质：商业住宅楼1.6建筑层数：17+1层1.7地下室层数：一层二、设计依据：2.1梧州市城市规划管理技术规定。

2.2甲方提供的设计任务书及其资料。

2.3《高层民用建筑设计防火规范》(GB50045-95)(2005版) 2.4《民用建筑设计通规》(GB850352-2005)2.5《人民防空地下室设计规范》(GB50038-2005) 2.6《汽车库建筑设计规范》(JGJ100-98)2.7《住宅建筑规范》(GB50368-2005)2.8国家、广西省及梧州市相关规范规定三、工程概述：3.1建筑工程等级：二级3.2耐火等级：二级3.3抗震设防烈度：六度3.4地下工程防水等级：Ⅱ级。

3.5 种植屋面工程防水等级：I级四、工程的规模、项目组成及设计范围4.1工程规模及项目组成：工程概况：本项目位于梧州地区岑溪市桂北环大道南侧，位于岑溪市第二中学南侧，新城农机汽车城东南侧，岑溪市体育中学西侧。

该地块交通十分便利，北环大道是岑溪市主要干道，于玉梧大道、义州大道相接，是岑溪市战略发展规划的重点区域。

基地地势平坦，无明显高差。

规划净用地面积903.28平方米。

此次开发建设一栋17层商住楼，地下一层车库。

建筑类别均为二类，建筑耐火等级为二级，地下车库耐火等级为一级，楼屋面防水等级二级，抗震设防烈度为6度，设计合理使用年限为50年。

4.2承担设计范围本方案设计范围：总图、建筑、结构、电气、给排水、暖通、消防等专业的方案设计五、主要经济技术指标：项目单位数值备注规划总用地面积㎡1855.32总建筑面积㎡12400.16 其中计容建筑面积㎡11131.92不计容建筑面积㎡1268.24 地下室及阳台新建地上建筑面积㎡11581.56其中商业㎡2303.28住宅㎡9278.28管理用房㎡17.76地下㎡818.60不计容积率建筑基底总面积㎡742.00密度% 40.00容积率 6.00绿地率10.05总户数户112非机动车停车位辆105机动车停车位辆10第二篇规划设计说明一、设计指导思想1、贯彻以人为本的原则，强调人、环境与建筑的共存与融合，以提高人居环境质量和建设生态型居住型环境为目标，满足住宅的居住性、舒适性、安全性、耐久性和经济性，创造一个布局合理、功能齐备、交通便捷、环境优美的现代商住空间。

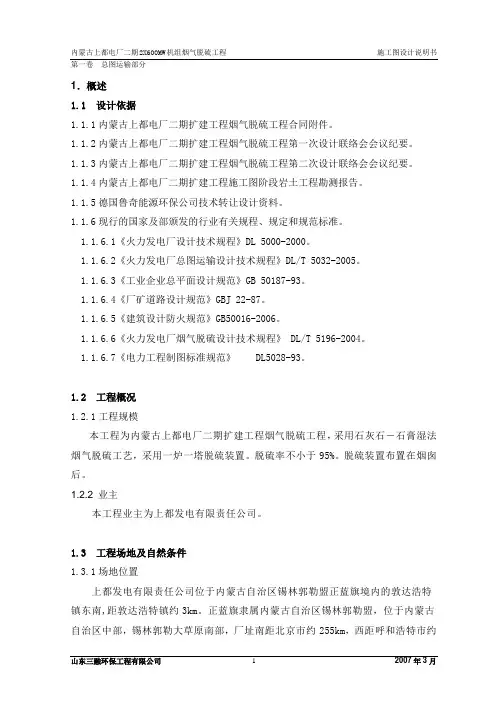

1．概述1.1 设计依据1.1.1内蒙古上都电厂二期扩建工程烟气脱硫工程合同附件。

1.1.2内蒙古上都电厂二期扩建工程烟气脱硫工程第一次设计联络会会议纪要。

1.1.3内蒙古上都电厂二期扩建工程烟气脱硫工程第二次设计联络会会议纪要。

1.1.4内蒙古上都电厂二期扩建工程施工图阶段岩土工程勘测报告。

1.1.5德国鲁奇能源环保公司技术转让设计资料。

1.1.6现行的国家及部颁发的行业有关规程、规定和规范标准。

1.1.6.1《火力发电厂设计技术规程》DL 5000-2000。

1.1.6.2《火力发电厂总图运输设计技术规程》DL/T 5032-2005。

1.1.6.3《工业企业总平面设计规范》GB 50187-93。

1.1.6.4《厂矿道路设计规范》GBJ 22-87。

1.1.6.5《建筑设计防火规范》GB50016-2006。

1.1.6.6《火力发电厂烟气脱硫设计技术规程》 DL/T 5196-2004。

1.1.6.7《电力工程制图标准规范》 DL5028-93。

1.2 工程概况1.2.1工程规模本工程为内蒙古上都电厂二期扩建工程烟气脱硫工程，采用石灰石－石膏湿法烟气脱硫工艺，采用一炉一塔脱硫装置。

脱硫率不小于95%。

脱硫装置布置在烟囱后。

1.2.2 业主本工程业主为上都发电有限责任公司。

1.3 工程场地及自然条件1.3.1场地位置上都发电有限责任公司位于内蒙古自治区锡林郭勒盟正蓝旗境内的敦达浩特镇东南,距敦达浩特镇约3km。

正蓝旗隶属内蒙古自治区锡林郭勒盟，位于内蒙古自治区中部，锡林郭勒大草原南部，厂址南距北京市约255km，西距呼和浩特市约500km。

厂址西北3km处为正蓝旗旗政府所在地敦达浩特镇，北距正蓝旗第二大城镇桑根达来48km。

内蒙古上都电厂脱硫工程脱硫场地布置在炉后，脱硫系统主体部分，包括石灰石破碎设备、脱硫增压风机、吸收塔、换热器、脱硫电控楼及脱水设备，在炉后紧凑布置。

1.3.2工程地质条件1.3.2.1地形条件厂区位于闪电河二级阶地上，属河流侵蚀堆积地貌，由东南向西北微倾。

辽宁省盘锦市钻石园小区（江山帝景）方案设计说明一、工程概况：（一）地理位置本设计地块位于辽宁省盘锦市,总用地近400亩,由3块地组成，呈“L"型布置。

南侧两块较小，分别约78亩和86亩；北侧地块较大，约230亩。

用地西北为医院用地，东南为学校用地,东北侧隔城市绿化带与辽河相望,东侧为公园用地。

地块较为平整，无太大的坡度起伏。

(二）工程性质根据开发商设计任务书要求,本工程为商业住宅区，规划拟建多层花园洋房、高层住宅组团，商业和小区配套建筑。

二、设计依据:国家及当地现行的城市居住区规划设计、住宅设计及其它有关的规范、规定：1、《建筑设计防火规范》2、《高层民用建筑设计防火规范》3、《住宅建筑规范》4、《民用建筑设计通则》5、《居住建筑节能设计标准》6、由甲方提供的相关要求；三、设计理念(一）以人为本,尊重生活充分满足钻石园小区未来业主生理居住要求和心理情感要求，是本方案设计的基本点。

物质文明的空前进步已使人精神的要求凸现出来,人们的生活目标已从“丰衣足食”的物质性向“追求与实现自我价值"的精神方面发展。

如何营造一个不仅能满足人们舒适居住的房子，更给人们带来情感支持与心理满足的社区环境成为我们致力的焦点.（二）立足现代，放眼未来时代赋予我们历史的责任，未来的生活对我们提出全方位、多元化的要求。

今天，比以往任何时候都更多地需要我们注重环境、重视文化、制造精品,社会心理的进步使人追求高尚、典雅，讲究精致艺术，人在社会中需要自身价值得到显现,情感心理得到尊重，更渴望实现自我，突出主体意识；而人的生活则要求更安全、更舒适、更便利,而且还有亲和、自然、温馨、高贵、丰富多彩……（三)创造环境，提升价值追究建筑环境的内涵,追求其蕴含的“品格、性格和风格"。

品格实现其高的使用价值，性格附着其高的情感价值，风格体现其高的文化价值。

因此我们营造环境应当满足当今时代的需求，以人为本，以和为贵.“和”上升为一种理念、一种中介，把人与自然、人的愿望与现实、人的过去与未来联系起来，创造品格、塑造性格、实现风格。

总图方案设计说明一、工程概况：（一）地理位置本项目位于石台县城东新区，项目基地东临规划道路，南临合肥神鹿双鹤九华药业有限责任公司，西临预留空地，北临在建的石台县档案局。

总用地面积11087.42平方米。

医技、急诊楼为四层，门诊楼为四层，住院部为六层，附属用房为两层，门卫为单层建筑。

（二）程工质性:为了解决石台县中医院的布局不合理、业务用房短缺、场地狭小、建筑严重老化、配套设施不足问题，提升中医院的医疗卫生服务水平和能力，改变城东新区无医疗机构的现状，方便群众就医，满足公共医疗卫生需求，同时考虑医院自身的发展，拟将石台县中医院整体搬迁到石台县城东新区。

新建的中医院按照二级甲等医院的相关标准建设，建成后床位数将达到147张（增加85张床位），医院职工将增至192人（按床位数：医护人员=1:1.3比例配置人员）二、计依设据:1、有关部门批准的批文、可行性研究报告。

2,.建设单位委托设计单位设计本工程的设计合同书。

3.规划、用地、环保、卫生、消防、市政、抗震部门要求和提供的依据资料。

4.《建筑设计防火规范》（GB50016-2014）5、《综合医院建筑设计规范》GB 51039-20146、《民用建筑设计通则》（GB50352-2005）7、国家及地方有关设计标准及规范。

8、由甲方供的相提要关求。

9.无障碍设计规范。

三、计理设念（一）科学合理，技术先进作为一种专业技术性极强，机能复杂的建筑类型，医疗建筑的设计应充分体现功能的要，合理分区且联系方便。

根据本工程用地及项目特点，方案采用相对集中的布局形式，力求在医院的布局中减少相关功能科室之间的距离，以方便病人和医护人员使用。

（二）安全卫生，经济高效方案设计在分析人流、物流基础上，从整体到局部都做到洁、污严格分区与分流，互不交叉影响，有效降低与控制院内交叉感染。

保证安全和卫生，同时做到医院日后使用的经济高效。

（三）营造良好的室内外环境现代医院设计强调“以人为本，以病人为中心”。

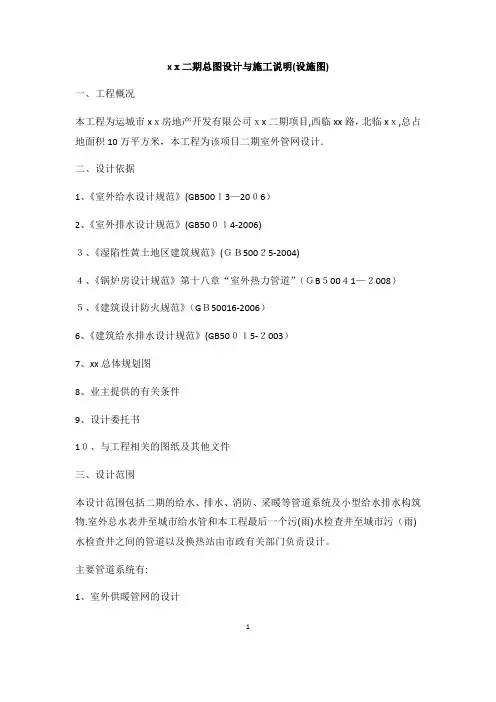

xｘ二期总图设计与施工说明(设施图)一、工程概况本工程为运城市xｘ房地产开发有限公司ｘx二期项目,西临xx路，北临xｘ,总占地面积10万平方米，本工程为该项目二期室外管网设计．二、设计依据1、《室外给水设计规范》(GB500１3—20０6）2、《室外排水设计规范》(GB50０１4-2006)３、《湿陷性黄土地区建筑规范》(ＧＢ500２5-2004)４、《锅炉房设计规范》第十八章“室外热力管道”（ＧB５00４1—２008）５、《建筑设计防火规范》（GＢ50016-2006）6、《建筑给水排水设计规范》(GB50０１5-２003）7、xx总体规划图8、业主提供的有关条件9、设计委托书1０、与工程相关的图纸及其他文件三、设计范围本设计范围包括二期的给水、排水、消防、采暖等管道系统及小型给水排水构筑物.室外总水表井至城市给水管和本工程最后一个污(雨)水检查井至城市污（雨)水检查井之间的管道以及换热站由市政有关部门负责设计。

主要管道系统有:1、室外供暖管网的设计12、室外给水管网的设计３、消防管网的设计4、室外雨水管网的设计５、室外污水管网的设计四、系统设计本工程中设计高程与总图专业的高程相统一,坐标以西南角的用地红线拐角交点为０,０点。

（一）给水系统1、供水水源（1）生活给水：水源为市政管网。

因甲方提供该区域市政给水管网水压0.1ＭPa,且水量也不能经常保证，故设计5０0ｍ³室外地下水池一座（生活与室外消防合用）。

给水水质应符合《生活饮用水卫生标准》。

（2）消防给水:室内消防水源为设在8#楼处的消防水池(２00ｍ³)。

（3）消防水池及给水消防泵房由甲方另行委托设计。

2、生活给水系统（1）给水水量:二期最高日用水量为207。

４m³,最大小时用水量为２1.7９m³；给水系统西区低区设计秒流量为９。

71L/s，高区设计秒流量为2.5L/ｓ；室外管道系统阻力分别为０．05MPa和0．0６ＭPａ;东区设计秒流量为2。

看详细内容。

以下为偶为大家整理的一些要点，各位画图时可以逐条对照、检查自己图面表达是否完
三、图纸内容
4.场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。

5.新建建筑的定位、名称、出入口位置、层数与设计标高、室内外标高以及地形复杂时
6.根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分
注意：计算容积率时，通常不包括±0.000以下建筑面积。

PS: 这一阶段内容较多，图解一下。

1. 标明承重结构的轴线、轴线编号、定位尺寸和总尺寸。

8. 绘出有特殊要求或标准的厅、室的内室，如家具的布置等；也可以根据需要选择绘10. 标明图纸名称、比例。

立面图
要标高或高度。

PS: 一般初步设计四个立面均应表示。

当立面较简单时，不得少于两个。

有内部庭院的
3. 各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之。

目录1 场地概述2规划设计理念3项目组成4总平面布置5交通运输6景观绿化7竖向设计8 主要技术经济指标总图方案设计说明一、场地概述郑州三磨超硬材料有限公司投资兴建的产业化基地位于郑州高新技术开发区西南部。

北临梧桐街，东为碧桃路，其交通运输较为便利。

规划用地面积65084.0平方米（合计97.6亩），场地自然地面标高低于周边道路约2.0米，因此工程实施前应平整场地，以保证整个厂区比周边道路高，以利于厂区雨污水的排放和各类管线与市政道路管线之间的衔接。

二、规划设计理念1.一次规划，分期实施，持续发展。

一期工程能独立运作和生产，并具有完整优美的厂区形象，二期与三期作为可持续发展，使整个厂区的功能扩充完善，扩大整个基地的生产能力，提升建筑形象。

2. 按照“以人为本”的设计原则，满足生产工艺要求的同时，注重个性特色环境的创造，规划设计采用高起点、高质量、高标准。

3. 追求新颖现代。

在满足分期建设和各项功能的同时，注重办公以及生产车间内外的环境设计，力创花园式研发生产基地，提高办公人员以及生产人员的工作热情，体现郑州三磨超硬材料有限公司现代化生产方式，铸就其更加辉煌的未来。

三、项目组成根据建设单位提供的设计任务书所述要求该项目主要由以下各部分建筑物组成，具体是：一期建设名称建筑面积办公楼 4991.0平方米第一联合厂房 19724.0平方米其中超硬材料制品一、二号车间 4921.0平方米行业专用设备生产车间 2488.0平方米质检中心及修整工具制造车间 7354.0平方米附属楼（含所有生产车间附属楼） 4961.0平方米门卫室及大门 85.0 平方米二期建设研发中心建筑面积 8960.0平方米三期建设第二联合厂房建筑面积 13296.0平方米四、总平面布置根据场地地形结合各建筑功能及其分期实施的可操作性，总平面布局主要考虑物流流线，并要满足办公人员和生产人员的合理分流等方面，做到布局合理且经济适用。

结合各建筑位置以及功能，厂区分别在北侧的梧桐街上开设人行出入口亦主要用作办公出入口，在东侧的碧桃路上设计物流出入口。

建筑方案总图设计说明建筑方案总图设计说明总图是建筑设计的重要内容之一，它是建筑设计的基础和起点。

总图包括建筑的外形、布置、基础设施、功能等方面的设计要求和方案。

本文将对建筑方案总图设计进行说明。

一、设计目标总图设计的目标是明确建筑的整体布局和形态、功能分区和关联、交通流线和安全等要求。

它要确保建筑的结构、设备、土地利用的合理性，同时满足建筑的功能、美观和环保的要求。

二、总体布局总图设计应根据建筑规划要求和功能需求，确定建筑的总体布局。

总体布局包括建筑的形状、大小、高度、位置等要素。

在确定总体布局时，应考虑周边环境、交通流线、采光和通风等因素。

三、功能分区总图设计需要划分建筑的功能区域，确定不同功能区域之间的关系和流线。

功能分区应包括办公区、生产区、储存区、公共区、服务区等。

不同功能区域之间应满足便利的交通流线，同时保证各功能区域的独立性和私密性。

四、交通路径设计总图设计需要确定建筑的内部和外部交通路径，保证人员和物品的流线畅通且安全。

内部交通路径包括楼梯、走廊、通道等，外部交通路径包括道路、人行道等。

交通路径的设计应尽量短、直，同时考虑人员流量、安全和可行性。

五、建筑配套设施总图设计要考虑建筑的配套设施，包括停车场、厕所、餐厅、会议室、绿化等。

这些配套设施应满足建筑功能需求和人员的舒适性要求，保证建筑的功能完备和使用便利。

六、建筑外形设计总图设计需要确定建筑的外形和立面设计。

建筑的外形应与周围环境和建筑风格相协调，同时体现建筑的功能和形象。

立面设计要考虑建筑的采光、通风和节能等要求，保证建筑的舒适性和环保性。

七、土地利用设计总图设计需要合理利用土地资源，确保建筑的土地利用效益最大化。

土地利用设计要考虑建筑面积、绿化率、建筑密度等因素，同时保证建筑的安全和环境保护。

综上所述，建筑方案总图设计是建筑设计的重要环节之一。

它需要明确建筑的布局、形态、功能、交通、配套设施和土地利用等要求，以满足建筑的功能、美观和环保要求。

建筑设计其他方面的应用
建筑总平面图设计
1.3 建筑总平面图绘制过程
1、创建和调用建筑总平面样板图形 建筑总平面图中的图层、线型、尺寸标注样式等内 容与建筑平、立、剖面图有较大的差别，因此需要创建 适合于建筑总平面图设计的样板图形。其中还应包括建 筑总平面图的各类图例、图样的图块，如植物、车辆、 桥梁、指北针、标高符号等。
3、建筑与电气专业的协调设计
改变前 改变后
建筑设计其他方面的应用
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑 CAD技术创建渲染图的方式大体有两种：一种三维渲染图，要求 建立建筑的三维模型，而后传输到可视化渲染软件中进行渲染而 形成的渲染图，这种方法需要进行建模，布置灯光、相机，还要 设计材质，因此比较繁琐，对操作人员要求也较高；另一种称为 二维渲染图，指的是直接运用Photoshop等平面设计软件来设 计制作渲染图，该方法操作速度快，图面效果直接，但运用这种 方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲 染图的好方法。
4.2 AutoCAD线条底图传输方法
建筑底图的绘制应注意以下几个问题： • 底图的作用不言而喻，主要是定位和辅助成图，因此线 条在文件传出前可全部设置为黑色（白色），五颜六色的线条 在Photoshop软件中并没有实际意义，而且不易观察定位。 • 在制图中粗线条应改为多义线（PLINE），并运用PEDIT 命令的Width子选项设置相应的线宽。 • 透视渲染图一般可以不考虑准确的比例，但在平面图、立 面图和剖面图中往往需要相应的比例，但在文件传输过程中比 例不易精确控制，所以在文件传输前应绘制一根单位长度的直 线作为比例参照。

绿化率
一定地区内，各类绿地总面积占该地区总面积的比例(％)。
建筑密度
在一定范围内，建筑物的基底面积总和与占用地面积的比例(％)。
名词解释
日照标准
根据建筑物所处的气候区、城市大小和建筑物的使用性质确定的，在规定的日照标准日(冬至日或大寒日)的有效日照时 间范围内，以底层窗台面为计算起点的建筑外窗获得的日照时间。
名词解释
用地红线
各类建筑工程项目用地的使用权属范围的边界线。
道路红线
规划的城市道路(含居住区级道路)用地的边界线 。
建筑红线（建筑控制线）
有关法规或详细规划确定的建筑物、构筑物的基底位置不得超出的界线。
规划绿线
指城市各类绿地范围的控制线。
规划蓝线
一般称河道蓝线，是指水域保护区，即城市各级河、渠道用地规划控制线，包括河道水体的宽度、两侧绿化带以及清淤 路。根据河道性质的不同，城市河道的蓝线控制也不一样。
四是设计参考图（单体图纸）。提供功能齐全，布局合理的住宅设计平、立、剖面图。还应标出卧室、厨房、厅堂、餐 厅等的家具布置。 一书则指的是规划设计的说明书。
总平面图表达的内容
原始资料，设计意图
1)保留的地形和地物； 2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，道路红线、建筑控制线，用地红线； 3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位
四图一书
规划时报规划局所需要的文件，简称"四图一书“
一是现状图。现状图应标明自然地形地貌、河湖水面、工程管线、公共厕所、垃圾站点等，以及各类建筑的范围、性质、 层数等。
二是规划图（总平面布置图）。规划图明确标明硬化道路、宅前小路、排水沟渠、集中供水设施、集中活动场所、集中 沼气池、集中绿地等等。

总图阐明1、总体布置本项目名为20万吨直馏柴油/年氨精制装置建设项目，为广东安致化工有限公司规划建设。

项目总图设计委托国内设计院进行设计，现对总图规划阐明如下。

广东安致化工有限公司“直馏柴油氨精制加工基地”位于广东省茂名市石化工业区内，距茂名市城区东南方15公里处，距离广州320公里，地处粤西三市和云浮市旳轴心位置。

园区背靠大西南,面向东南亚，东临280省道与国道207、325线、广湛高速公路连接，距广湛高速茂名出口5公里，到湛江机场约一小时车程，至广州市约三小时车程。

境内旳包茂高速公路、西部沿海高速公路即将动工兴建。

有天然深水良港，市场空间广阔，交通运送、电力、通讯和水利设施完全满足发展大石化工业旳规定。

项目总用地面积48072.87平方米，装置占地面积13399.67平方米，建筑面积10453.33平方米，重要建设主装置区、产品油储罐区、控制室、质检室等。

估计在8月可建成投产。

总图设立有生产区、原料产品储罐区、装卸台、仓库、停车场、配电房、锅炉房、维修室、质检室、储存室、交接班室、员工宿舍、办公大楼、饭堂、医务所，还设有运动场，消防车队以及其她公共设施。

总图布置严格根据工业生产合理性、本地气候以及地势等条件进行布置，因地制宜，合理布置。

布置图中车行路线重要走工厂规划用地中心，设立行车路宽为10m，车行可直通规划用地所有周边。

在生产区，在工厂罐区以及仓库间都设立有一条与主行车通道连通，路宽为6m旳道路。

一来可做减轻主车道旳承当，另一方面可使消防以及多种货品中转使用。

工厂宿舍置为厂区正门左侧，临近饭堂和医务所，宿舍楼前置有运动场，员工可以运用空闲旳时间做下运动，增强体质，生病受伤也能在最短时间内得到有效旳治理。

消防车队置于厂区前沿主干道旁边，可以在发生安全事故时第一时间赶往现场。

２、生产线工艺过程为直馏柴油氨精制旳单元项目。

（1）原料油、乙二醇通过原料罐区旳泵输送到预热器，由乙烯厂区管道输送来旳中压蒸汽（1.0～4.0Mpa）进行换热，然后送至混合器，液氨直接输送至混合器；（2）原料在静态混合器中充足混合，液氨与原料油中旳石油酸进行化学反映生成环烷酸铵盐，并由二乙醇进行萃取，之后物料进入氨分离器继续进行反映和萃取过程；（3）氨气由分离器气体出口排出经氨压缩机压缩分离循环使用，反映后物料依压降（△P=0.4Mpa）输送至沉降塔T101进行沉降分离，塔顶为油相，塔底为萃取相；（4）萃取相为具有部分残油和环烷酸铵盐、氨气旳乙二醇，由泵送至乙二醇气提塔，由中压水蒸气加热至130℃左右，环烷酸铵盐分解，并用氮气将氨气气提出去。

林凯城二期消防设计说明一.项目介绍项目名称：XXXX二期建设单位：XXXX置业发展有限公司设计单位：北京XXXXX设计研究院有限公司建设地点：XXXXXX工程设计主要功能:住宅小区二.工程概况按照XXXXXX二期的总体规划，包括10栋高层住宅，2栋多层沿街商业，7栋多层住宅及地下车库。

经济技术指标如下：规划净用地：25.4564ha；二期总建筑面积：19386㎡；二期地上总建筑面积：230306.76㎡；二期地下建筑面积：19162㎡；地下设备用房建筑面积：224㎡；基底面积：9013㎡。

建筑设计使用年限：50年建筑耐火等级：地上二级，地下一级火灾危险性类别：戊类三．建筑·结构1.1#楼生产厂房基底面积为2268㎡，建筑面积为2268㎡，地上一层，建筑高度为9m,结构形式为钢结构，耐火等级为二级，共设置3个出入口，疏散距离和防火分区均符合厂房防火规范要求。

2.2#楼综合楼基底面积为765㎡，建筑面积为1530㎡，地上二层，建筑高度为9.45m,结构形式为框架结构，耐火等级为二级，首层共设置2个出入口，二层设置两部疏散楼梯，疏散距离和防火分区均符合厂房防火规范要求。

3.3#厂房基底面积为2346㎡，建筑面积为11730㎡，地上五层，建筑高度为22.45m,结构形式为框架结构，耐火等级为二级，首层共设置3个出入口，共设置3部封闭楼梯间，每层为一个防火分区，疏散距离和防火分区均符合厂房防火规范要求。

4.4#厂房基底面积为2392㎡，建筑面积为2392㎡，地上一层，建筑高度为7.5m,结构形式为钢结构，耐火等级为二级，共设置2个出入口，疏散距离和防火分区均符合厂房防火规范要求。

5.5#库房基底面积为1242㎡，建筑面积为1242㎡，地上一层，建筑高度为8.3m,结构形式为钢结构，耐火等级为二级，共设置2个出入口，疏散距离和防火分区均符合厂房防火规范要求。

四.建筑电气（一）强电部分1．本工程中消防、应急照明用电负荷为二级负荷，安防用电设备为二级负荷，其他设备用电均为三级负荷。

泗洪县中正.香格里拉建筑设计方案泗洪县中正.香格里拉建筑设计方案说明一、设计依据：（1）《中华人民共和国城市规划法》（2）《城市规划编制办法》（3）《城市居住区规划设计规范》（GB50180—93）（4）《住宅设计规范》、（5）《建筑设计防火规范》（6）《江苏省城市规划管理技术规定》二、工程概括：本小区位于泗洪县城东部，在泗洲东大街南侧，山河路北侧，黄山南路东侧，武夷山路西侧，地块内土地平整、交通便利。

项目占地212162平方米，总建筑面积约356022平方米，是一个多层、高层相结合的高档住宅小区。

三、项目设计理念：以创造现代、文明、自然的生活方式为出发点，通过科学、合理的规划布局和别具特色的单体设计全面提升生活层次，目的是创造出新颖、健康的建筑内外环境。

考虑当地实际的消费模式及习惯，结合我们对住宅建筑发展潮流、趋势的研究与判断，总结确立了以下几条设计原则：1、多样性建筑设计方案说明第1页在小区建筑规划设计中贯以现代简洁为主线的多样原则。

小区品质体现文化多元性；住宅类型多样化；住宅层次多样化；小区功能多样化，包括围绕居住生活的娱乐、休闲、学习等的功能；环境设计多媒体化，包括建筑媒体、绿化媒体、音乐媒体、多媒体等。

2、开放性现代的社区应该包括开放的内涵，体现在空间、功能等模块的设计上，另如：户外空间，道路的通向开放性的社区活动和人际交往，私人家庭的对外接纳与交流。

从宏观上在设计中贯穿可持续发展原则，使小区环境生态得到最大的保护、利用。

3、时代性适应时代的发展和科技的进步，e生活〔宽带传输、电子商务、SOHO、VOD视频点播等〕不仅是一种时尚，且已上升为必需，小区内按照国标进行智能化配备，为此提供基础。

4、合理性理性原则体现在对小区功能区块分析，路网的布置设计，对户型的精心调整，对造型时尚的分析和重新创作等诸多方面，对各项感性及理性指标综合进行量化的理解贯彻，有理性途径到达合理性目的。

5、安全性闭路电视监控系统、防盗报警红外线闯入报警系统、出入口控制系统、24小时电子巡更系统，利用先进的保卫系统，做到安全无误。

第一章设计总说明一．设计依据1．2013年，甲方与中交第四航务工程勘察设计院有限公司签订的建设工程设计合同；2．甲方向乙方提交的有关基础资料：《建筑规划条件通知书》、红线图、地形图电子文件；3．甲乙双方多次研讨磋商形成和制定的相关设计文件；二．项目概况1．建设地点：本项目位于广西南宁。

2．建设规模：总用地面积：32387.36㎡3．项目组成本次设计由两栋厂房、车间、研发楼、检测中心及地下室组成，子项名称及设计号编排如下：（1）厂房、车间、研发楼、检测中心：5F/22.65米，13F/71.25米，17F/86.85米，3F/16.65米；（2）地下室：-1层，-1F/5.40米。

4．建筑等级：一级5．建筑性质：科创控股集团南宁医药健康产业园项目：地上分为两栋厂房和厂房配套用房，其中监测中心位于一～三层为裙房，四层为裙房屋顶，四层以上为2个高层塔楼（车间、研发楼）。

地下室一层主要为机动车库；6．建筑类别及耐火等级：地上部分和地下室耐火等级均为一级；7．结构形式：为框架剪力墙结构；8．设计合理使用年限：50年9．抗震设防烈度：6度三．设计范围1．本次设计范围：本次设计为初步设计，设计范围包括两栋厂房、研发楼、车间、检测中心的建筑以及地下室的建筑、结构、给排水、采暖通风、强电、弱电设计，总图设计。

本次设计出图总建筑面积约107703.93平米，其中地下建筑面积：11272.00平米，地上建筑面积：96431.93 平米。

2．除地下车库、地上非机动车位、设备用房，其余部分室内二次装修由业主另行委托设计。

3．总图景观设计由业主另行委托设计。

4. 外立面玻璃幕墙及铝塑板、二次装修由业主另行委托设计。

四．设计指导思想1. 执行国家方针政策,满足城市规划要求。

2. 功能分区合理,交通流线顺畅。

3. 套型布置合理，设施配置齐全。

4. 全方位精细化设计，节省资源，节约投资。

5. 节能措施得当，有利可持续发展。

6. 环境舒适优美,人文与生态并重。
