设计工作规定中国石化集团兰州设计院SLDI 313C06-96 实施日期:1997 – 01 - 01总图运输详细设计文件 内容和深度规定 第 1 页 共 17 页1 总则1 . 1 为了统一石油化工工厂总图运输详细设计文件编制内容和深度，保证设计质量，提高设计效率，满足设计、施工和存档要求，特制定本规定。
1 .2 本规定适用于新建、改建、扩建的大、中型石油化工工厂总图运输详细设计。
小型工厂和厂外工程可根据具体条件，在满足设计、施工要求和保持设计完整性的基础上，可适当简化设计内容，合并设计图纸。
同时本规定也适用于国外石油化工工厂的详细设计。
1 . 3 总图运输详细设计文件内容和深度的编制除遵守本规定外，尚应符合国家现行规范和制图标准的规定。
1 . 4 工厂铁路专用线和道路工程的详细设计除遵守本规定外，尚应符合国家现行有关铁路和道路(公路)的设计标准和规范的规定。
1 . 5 详细设计由图纸、设计说明、表格组成，其中厂内铁路平面图，可根据工程需要决定是否绘制。
1 . 5 . 1 图纸a ) 图纸目录b ) 总平面布置图c ) 竖向设计图d ) 管线综合图e ) 土方工程图f ) 道路平面图g ) 道路路面结构图h ) 厂内铁路平面图i ) 绿化布置图j ) 详图1 . 5 .2 施工图设计说明宜书写在有关的图纸上，如设计说明内容较多，可书写在单独的图纸上。
1 . 5 .3 一般表格应放在有关的图纸上，设备表和主要材料表按全厂或主项汇总编制，放在有关的设计文件中。
2 一般规定3 图纸内容深度3 . 1 图纸目录3 . 1 . 1 图纸目录按设计图纸编写的顺序填写，设计中采用的标准图和复用图，放在设计图纸的下面空数格后开始填写，属于总图运输专业的主项设计，应另行汇总编制主项图纸目录。
3 . 1 . 2 图纸目录上书写的图纸名称和编号应与设计图纸上的名称和编号一致。
3 . 2 总平面布置图3 . 2 . 1 绘制内容3 . 2 . 1 . 1 施工坐标网、测量坐标网、街区建筑红线或装置界区线、预留用地界线。
设计工作规定中国石化集团兰州设计院 SLDI 313C04-96实施日期:1997 – 01 - 01总图运输专业设计条件 内容及格式统一规定 第 1 页 共 7 页1 总则1.1 设计条件是各专业开展设计工作的依据，是保证设计质量、进度的重要因素。
为了统一设计条件的内容和深度，提高设计质量和效率，特制定本规定。
1.2 本规定所列为本专业向外专业提供的设计条件内容。
1.3 本规定适用于建设项目的初步设计和详细设计，前期工作可参照初步设计阶段执行。
2 初步设计阶段2.1 主要任务a) 确定总图布置、全厂运输方案等的设计原则、设计标准和重大技术问题。
b) 是确定建设项目的投资额、征用土地、组织主要设备及材料的采购，进行施工准备及编制详细设计的依据。
2.2 设计依据a ）可研报告、总体设计文件及设计协调会的批文b) 开工报告c) 设计基础资料d) 原料、化学品、产品、副产品及废弃物等运输量2.3 条件内容2.3.1 区域位置图2.3.1.1 区域位置图主要用于明确厂区、生活区、渣场和城镇（村庄）等之间的关系，铁路、公路、高压线、上水和下水等进出厂区走向。
2.3.1.2 图上应示出：a ） 原有的地形、地貌、建、构筑物群的范围b ） 厂区布置的围墙线范围c ） 生活区的范围d ） 渣场的范围e ） 进厂的铁路、公路和水运走向f ） 高压线路、给排水管线和其它管线走向g ） 风玫瑰图、说明和比例2.3.2 总平面布置图（A 版）2.3.2.1 本图供各专业初步开展工作及设计协调会用。
2.3.2.2 根据工程需要，本图可在总体设计阶段设计，如无总体设计可在初步设计阶段设计。
2.3.2.3 图上应示出：a) 厂内划分的红线，建、构筑物的平面布置及其相互关系b) 厂内运输系统的布置及人流和物流的组织c) 建筑坐标网或测量坐标网d) 风玫瑰图、说明、全厂建构筑物一览表和比例2.3.3 总平面布置图（B 版）2.3.3.1 根据装置布置专业及其它有关专业的（经土建专业统一的）布置图，进行总平面布置条件图的设计，以供各专业审查。

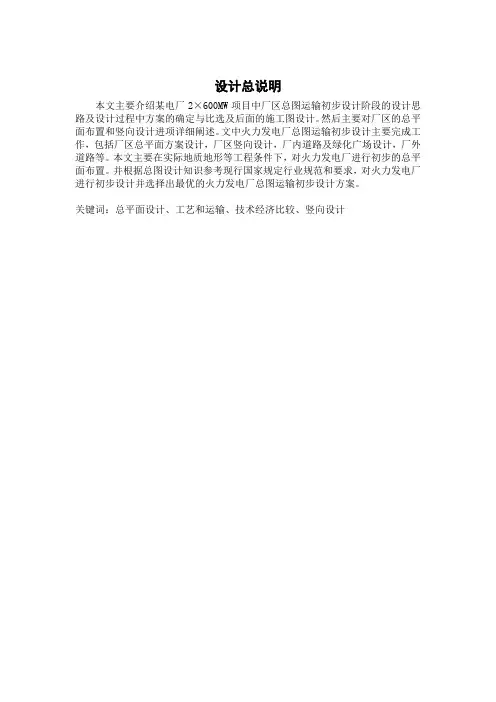

设计总说明本文主要介绍某电厂2×600MW项目中厂区总图运输初步设计阶段的设计思路及设计过程中方案的确定与比选及后面的施工图设计。
然后主要对厂区的总平面布置和竖向设计进项详细阐述。
文中火力发电厂总图运输初步设计主要完成工作，包括厂区总平面方案设计，厂区竖向设计，厂内道路及绿化广场设计，厂外道路等。
本文主要在实际地质地形等工程条件下，对火力发电厂进行初步的总平面布置。
并根据总图设计知识参考现行国家规定行业规范和要求，对火力发电厂进行初步设计并选择出最优的火力发电厂总图运输初步设计方案。
关键词：总平面设计、工艺和运输、技术经济比较、竖向设计Design DescriptionThis paper describes a power plant in Hunan identified 2 ×600MW plant general layout and transportation projects in the preliminary design phase of the design ideas and solutions with the design process behind the comparison and construction design. Then the main plane of the plant's overall layout and vertical design proceeds in detail. Man in thermal power plant general layout and transportation preliminary design was completed, including plant general layout design, plant vertical design, plant design roads and Green Square, outside the factory roads. In this paper, the actual geological conditions of the terrain and other projects, for a preliminary thermal power plant general layout. And based on the total figure design knowledge with reference to prevailing industry standards and requirements prescribed by the State, for the power plant preliminary design and choose the optimal power plant general layout and transportation preliminary design.Key words: total graphic design, technology and transportation, technical and economic comparison, vertical design目录1.工程概况 (5)1.1 工程名称 (5)1.2 设计场地 (5)1.3 建设规模 (5)2.设计依据 (5)3.设计原始资料 (6)3.1 电厂地理位置 (6)3.2 厂址地形地貌 (6)3.3 厂址工程地质条件 (6)3.4 水文气象条件 (7)3.5 厂址洪水 (8)4.全厂总体规划 (9)4.1 厂址与其左邻右舍的关系 (9)4.2 厂区规划 (9)4.3 燃煤 (9)4.4 电气出线 (9)4.5 供水水源 (9)4.6 灰场 (10)5.总平面布置 (11)5.1 总平面布置的原则 (11)5.2 生产工艺流程 (11)5.2.1汽水系统 (12)5.2.2燃烧系统 (12)5.2.3电气系统 (13)5.3 功能分区 (14)5.4 出入口布置 (15)5.5 方案比选 (15)5.5.1方案介绍 (15)5.5.2方案选择 (16)5.5.3推选方案说明 (16)6.竖向设计 (17)6.1 分析自然地形 (17)6.2 竖向设计形式的选择 (17)6.3 平土方式选择 (17)6.4 平土方法 (17)6.5 边坡及挡土墙设计 (18)6.6 判断土方平衡 (18)7.运输设施规划 (19)7.1 公路运输 (19)7.2 胶带运输 (19)8.厂内道路 (20)8.1 厂内道路布置形式 (20)8.2 主要技术经济指标 (20)9.厂区绿化美化 (21)10.经济技术指标表 (22)11.总结 (23)参考文献 (24)附图1已选方案 (25)附图2 备选方案 (26)附图3 平土图 (27)致谢 (28)1、工程概况1．工程名称：省某火电厂总图运输初步设计。

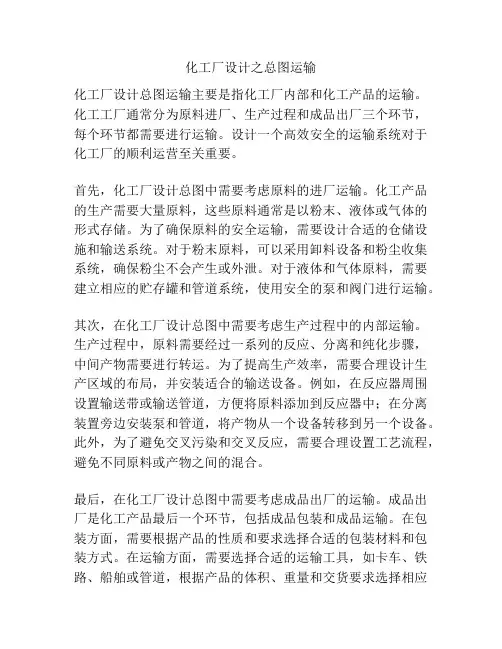

化工厂设计之总图运输化工厂设计总图运输主要是指化工厂内部和化工产品的运输。
化工工厂通常分为原料进厂、生产过程和成品出厂三个环节，每个环节都需要进行运输。
设计一个高效安全的运输系统对于化工厂的顺利运营至关重要。
首先，化工厂设计总图中需要考虑原料的进厂运输。
化工产品的生产需要大量原料，这些原料通常是以粉末、液体或气体的形式存储。
为了确保原料的安全运输，需要设计合适的仓储设施和输送系统。
对于粉末原料，可以采用卸料设备和粉尘收集系统，确保粉尘不会产生或外泄。
对于液体和气体原料，需要建立相应的贮存罐和管道系统，使用安全的泵和阀门进行运输。
其次，在化工厂设计总图中需要考虑生产过程中的内部运输。
生产过程中，原料需要经过一系列的反应、分离和纯化步骤，中间产物需要进行转运。
为了提高生产效率，需要合理设计生产区域的布局，并安装适合的输送设备。
例如，在反应器周围设置输送带或输送管道，方便将原料添加到反应器中；在分离装置旁边安装泵和管道，将产物从一个设备转移到另一个设备。
此外，为了避免交叉污染和交叉反应，需要合理设置工艺流程，避免不同原料或产物之间的混合。
最后，在化工厂设计总图中需要考虑成品出厂的运输。
成品出厂是化工产品最后一个环节，包括成品包装和成品运输。
在包装方面，需要根据产品的性质和要求选择合适的包装材料和包装方式。
在运输方面，需要选择合适的运输工具，如卡车、铁路、船舶或管道，根据产品的体积、重量和交货要求选择相应的运输方式。
同时，还需要制定运输安全操作规程，确保成品不会在运输过程中受损或泄漏。
综上所述，化工厂设计总图中的运输系统是化工厂正常运营的重要组成部分。
在设计过程中，需要综合考虑原料的进厂、生产过程和成品出厂的运输需求，合理选择相应的运输设备和工艺流程，确保整个运输过程的安全和高效。
只有一个良好设计的运输系统，才能保证化工厂的正常运营并提高生产效率。
此外，在化工厂设计总图中，还需要考虑运输过程中的安全问题。
总图运输设计技术现状及发展方向摘要：为解决总图运输设计技术问题，本文在充分分析总图运输设计技术发展历史、特点及现状基础上，提出了几点发展建议，并明确了总图运输设计发展方向。
关键词：总图运输；设计技术；现状；发展方向引言：随着城市化社会迅速发展，总图运输已成为不可或缺的关键环节，迫切需要得到相关部门高度关注。
在工业设计、城市规划和经济发展等方面，通过合理应用总图设计技术，可使总图运输设计起到综合管理作用。
我国总图运输兴起时间偏短，历经了兴起、发展及壮大等阶段，为我国各行各业的发展带来了巨大帮助，尤其是在工业工程建设中，带来了便利，节省了诸多资源。
在各工业企业行业发展时，总图运输属于附属行业；伴随行业科技化水平不断提升，总图运输作用越来越显著了。
一、总图运输设计概念及特点（一）总图运输设计概念总图运输设计概念，主要指在工业园区建设、企业建筑建设和交通设施建设前，针对工业设施展开总体设计，做出平面设计方案。
总图运输设计需要针对工业园区平面关系、竖向关系以及空间关系等加以整合，得出最具科学性的设计结果。
在总图运输设计进行时，需要涉及诸多学科内容，这就需要平衡各专业、各学科关系及利益点、矛盾点。
在各行各业发展中，总图运输设计均可以发挥一定的辅助作用，为行业的成长与迅速进步提供了可靠技术支持、战略支持。
（二）总图运输设计特点总图运输设计具有参与性特点和干预性特点，其中的参与性主要体现在设计主体方面，在整体设计时，需要和使用者、设计者及具体工作人员共同交流以及探讨建设方案。
在建设前期的设计阶段，各个工种、各个技术岗位的工作人员，都应参与其中。
整个工程设计和建设，需要由全体人员共同配合，才能提高整体的设计成效。
干预性特点，主要指在总图运输设计时，需要有其他行业和学科的介入，通过整合各行业各学科资源，完善建设目标和建设设计计划。
二、总图运输设计发展现状（一）总图运输设计发展历史自从总图运输设计技术兴起，很多高校都开设了相关专业。
住房和城乡建设部公告第260号－－关于发布国家标准《化工企业总图运输设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2009.03.19
•【文号】住房和城乡建设部公告第260号
•【施行日期】2009.10.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第260号）
关于发布国家标准《化工企业总图运输设计规范》的公告现批准《化工企业总图运输设计规范》为国家标准，编号为GB50489-2009，自2009年10月1日起实施。
其中，第3.1.13（1、4、5、6、8、9、11、12）、3.2.5、3.2.6、4.1.14、4.2.5、4.3.3（2）、4.4.2、5.3.6（2）、5.3.9、5.4.3（6）、5.4.6、5.4.7条（款）为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
二○○九年三月十九日。

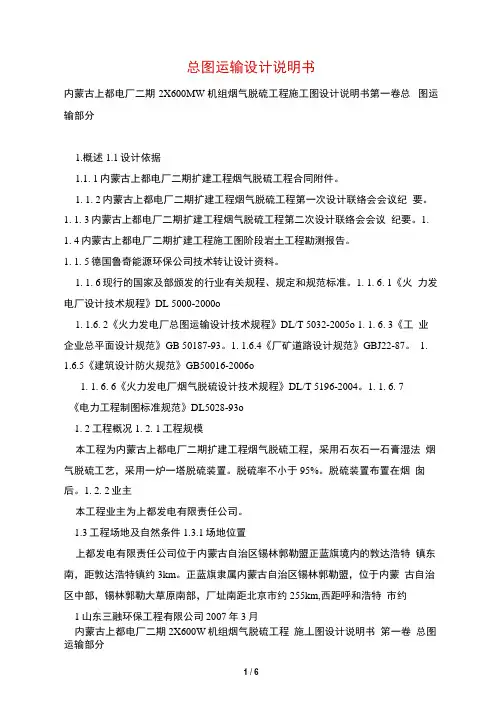

总图运输设计说明书内蒙古上都电厂二期2X600MW机组烟气脱硫工程施工图设计说明书第一卷总图运输部分1.概述1.1设计依据1.1. 1内蒙古上都电厂二期扩建工程烟气脱硫工程合同附件。
1. 1. 2内蒙古上都电厂二期扩建工程烟气脱硫工程第一次设计联络会会议纪要。
1. 1. 3内蒙古上都电厂二期扩建工程烟气脱硫工程第二次设计联络会会议纪要。
1.1. 4内蒙古上都电厂二期扩建工程施工图阶段岩土工程勘测报告。
1. 1. 5德国鲁奇能源环保公司技术转让设计资料。
1. 1. 6现行的国家及部颁发的行业有关规程、规定和规范标准。
1. 1. 6. 1《火力发电厂设计技术规程》DL 5000-2000o1. 1.6. 2《火力发电厂总图运输设计技术规程》DL/T 5032-2005o 1. 1. 6. 3《工业企业总平面设计规范》GB 50187-93。
1. 1.6.4《厂矿道路设计规范》GBJ22-87。
1.1.6.5《建筑设计防火规范》GB50016-2006o1. 1. 6. 6《火力发电厂烟气脱硫设计技术规程》DL/T 5196-2004。
1. 1. 6. 7《电力工程制图标准规范》DL5028-93o1. 2工程概况1.2. 1工程规模本工程为内蒙古上都电厂二期扩建工程烟气脱硫工程，采用石灰石一石膏湿法烟气脱硫工艺，采用一炉一塔脱硫装置。
脱硫率不小于95%。
脱硫装置布置在烟囱后。
1. 2. 2业主本工程业主为上都发电有限责任公司。
1.3工程场地及自然条件1.3.1场地位置上都发电有限责任公司位于内蒙古自治区锡林郭勒盟正蓝旗境内的敦达浩特镇东南，距敦达浩特镇约3km。
正蓝旗隶属内蒙古自治区锡林郭勒盟，位于内蒙古自治区中部，锡林郭勒大草原南部，厂址南距北京市约255km,西距呼和浩特市约1山东三融环保工程有限公司2007年3月内蒙古上都电厂二期2X600W机组烟气脱硫工程施丄图设计说明书笫一卷总图运输部分500kmo厂址西北3kn)处为正蓝旗旗政府所在地敦达浩特镇，北距正蓝旗笫二大城镇桑根达来48km。
化工企业总图运输设计规范
化工企业总图运输设计规范
为了保障化工企业在运输过程中的安全和环境保护，制定运输设计规范是非常重要的。
以下是一些关键要点，可以用来制定运输设计规范。
1.运输设备选择
选择合适的运输设备非常重要。
应当考虑到物料的性质，重量，体积等因素，并选择合适的车辆或船只进行运输。
2.运输设备维护
运输设备的定期维护和保养非常重要。
必须确保运输设备在良好的工作状态下运行，以减少可能的故障和事故。
3.货物包装
货物在运输过程中必须进行适当的包装，以防止泄漏和污染。
包装必须符合相关的标准和法规。
4.运输路线选择
选择适当的运输路线非常重要。
必须考虑到道路或航线的安全性和可靠性，并避免通过居民区等敏感区域。
5.运输速度和时间
运输速度和时间也是需要考虑的因素。
必须确保货物按时送达，并避免过度加速或减速对货物造成损害。
6.运输过程监控
化工企业应当建立有效的运输过程监控机制，以确保运输过程的全程监控。
必要时，可以使用GPS追踪系统等技术手段进行实时跟踪。
7.事故应急预案
在制定运输设计规范的同时，必须建立完善的事故应急预案。
这将有助于在事故发生时迅速采取措施，并保障员工和环境的安全。
化工企业总图运输设计规范的制定将有助于保障化工企业在运输过程中的安全和环境保护。
同时，企业应当及时更新设计规范，以适应不断变化的技术和法规要求。

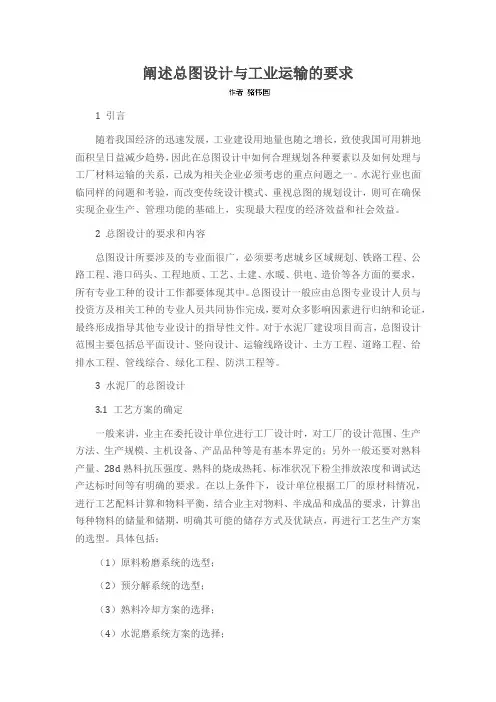

阐述总图设计与工业运输的要求1 引言随着我国经济的迅速发展，工业建设用地量也随之增长，致使我国可用耕地面积呈日益减少趋势，因此在总图设计中如何合理规划各种要素以及如何处理与工厂材料运输的关系，已成为相关企业必须考虑的重点问题之一。
水泥行业也面临同样的问题和考验，而改变传统设计模式、重视总图的规划设计，则可在确保实现企业生产、管理功能的基础上，实现最大程度的经济效益和社会效益。
2 总图设计的要求和内容总图设计所要涉及的专业面很广，必须要考虑城乡区域规划、铁路工程、公路工程、港口码头、工程地质、工艺、土建、水暖、供电、造价等各方面的要求，所有专业工种的设计工作都要体现其中。
总图设计一般应由总图专业设计人员与投资方及相关工种的专业人员共同协作完成，要对众多影响因素进行归纳和论证，最终形成指导其他专业设计的指导性文件。
对于水泥厂建设项目而言，总图设计范围主要包括总平面设计、竖向设计、运输线路设计、土方工程、道路工程、给排水工程、管线综合、绿化工程、防洪工程等。
3 水泥厂的总图设计3.1 工艺方案的确定一般来讲，业主在委托设计单位进行工厂设计时，对工厂的设计范围、生产方法、生产规模、主机设备、产品品种等是有基本界定的；另外一般还要对熟料产量、28d熟料抗压强度、熟料的烧成热耗、标准状况下粉尘排放浓度和调试达产达标时间等有明确的要求。
在以上条件下，设计单位根据工厂的原材料情况，进行工艺配料计算和物料平衡，结合业主对物料、半成品和成品的要求，计算出每种物料的储量和储期，明确其可能的储存方式及优缺点，再进行工艺生产方案的选型。
具体包括：（1）原料粉磨系统的选型；（2）预分解系统的选型；（3）熟料冷却方案的选择；（4）水泥磨系统方案的选择；经过以上步骤，主要工艺方案已经确定，得到了明确的物料储存储量储期表和主机设备列表。
其后总图专业就可以结合具体场地条件进行基本的平面布置。
3.2 总平面布置设计3.2.1 竖向布置竖向布置的任务是要处理工厂和所处环境、工厂内部各设计单元之间及其与建设场地的空间关系，即要确定各设计单元的标高及其相互关系。

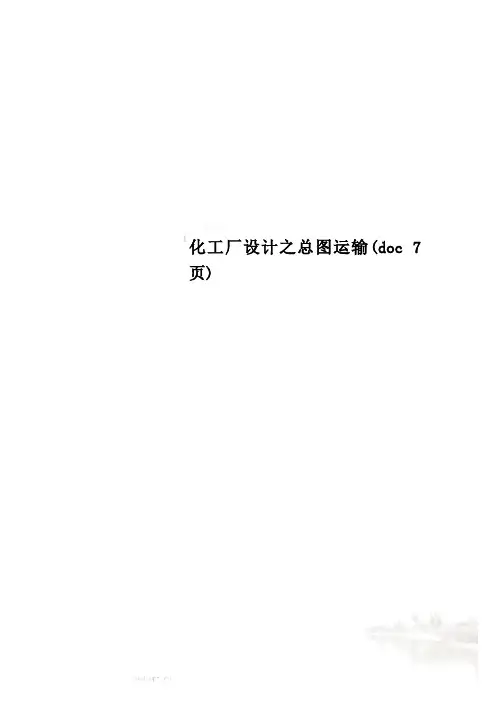

化工厂设计之总图运输(doc 7页)第三章总图运输第一节设计依据有关总图运输方面的文件（如国家批准的设计任务书，厂址选择报告和有关协议）条文和内容。
一、设计基础资料1．地形地貌厂区地形测量资料，地貌情况。
2．地质与本专业工程设计有关的工程地质及水文地质资料，厂区江、河、湖、海的水文资料。
3．气象土壤最大冻结深度；全年及夏季主导风向频率（十六个方向和无风）；年平均风速（十六个方向），最大风速；年平均降雨量，日最大降雨量；4．地震本地区地震烈度。
第二节厂址概况一、工厂的地理位置，厂区四至及其与居民区、城市、农村、重点经济文化设施的关系；二、当地交通运输现状和规划；三、厂区地形、地貌、场地类型、最高、最低海拔标高、坡度和坡向；四、厂区占用土地面积及占用农田（其中高产田、旱田）面积、山林、湖塘等面积，当地人口平均耕地水平；五、现有居民房舍及其他设施的拆迁数量；六、工程地质及水文地质特征概述。
第三节总平面布置一、总平面布置的确定（1）总平面方案的比选。
按设计任务和专业草提条件，结合建设地点特征，论述各方案的优缺点。
必要时附图列表，进行数量对比。
最后从规划、基建及生产条件、节约工程量等方面归纳出确定现总图的主要论据。
（2）按本工程组成和各建、构筑物的性质，扼要说明总图分区、主要生产流线，施工安装（包括大件运输）及人、货流组织和界（街）区建筑线间距等的设计意图。
（3）说明贯彻节约用地、减免拆迁、减少场地工程量和分期建设，一体化的措施、预留发展等作法。
（4）考虑保护环境，处理建筑物朝向，考虑主导风向，安排相对关系与间距的说明。
（5）总平面布置对主要键、构筑物适应工程地质、水文地质特征的说明，对其他灾害性自现象的防治措施。
（6）施工场地及其他临时性建、构筑物等的占地规划。
二、总平面布置的主要技术经济指标（表3－1）表3-1 主要技术经济指标━━━┳━━━━━━━━━━━━━━┳━━┳━━┳━━━━━━━序号┃指标名称┃单位┃数量┃备注━━━╋━━━━━━━━━━━━━━╋━━╋━━╋━━━━━━━1 ┃厂区(街区、装置)占地面积┃公顷┃┃━╋━━╋━━━━━━━2 ┃建、构筑物占地面积┃m2 ┃┃━━━╋━━━━━━━━━━━━━━╋━━╋━━╋━━━━━━━3 ┃露天堆场及作业场占地面积┃m2 ┃┃━━━╋━━━━━━━━━━━━━━╋━━╋━━╋━━━━━━━4 ┃道路及广场占地面积┃m2 ┃┃━━━╋━━━━━━━━━━━━━━╋━━╋━━╋━━━━━━━5 ┃铁路线长度┃Km ┃┃━━━╋━━━━━━━━━━━━━━╋━━╋━━╋━━━━━━━6 ┃地下管线及地上管架估计占地┃m2 ┃┃━━━╋━━━━━━━━━━━━━━╋━━╋━━╋━━━━━━━7 ┃建筑系数┃％┃┃━━━╋━━━━━━━━━━━━━━╋━━╋━━╋━━━━━━━8 ┃场地利用系数┃％┃┃━┻━━┻━━━━━━━第四节竖向布置一、布置原则首先须满足各生产工艺流程对高程的要求；其次是依山就势，因地制宜，昼节省土（石）方工程量；其三是合理选定厂区标高，须适应建、构筑物的基础和管线埋置深度的要求。
总图运输设计说明设
计院
精品好文档，推荐学习交流
五环科技股份有限公司
(用户名称) （设计阶段）版
（项目名称）项目号-装工主号-PL01 （装置、工序、主项名称）第 1 页共页
总图运输设计说明
版次说明编制校核审核日期
1 设计依据
《石油化工企业设计防火规范》 GB50160-92（1999年版）
《建筑设计防火规范》 GBJ 16-87 （2001年版）
《工业企业总平面设计规范》 GB50187-93
《化工企业总图运输设计规范》 HG/T 20649-1998
《厂矿道路设计规范》 GBJ22-87
2 厂址概况
2.1 地理位置
说明项目厂址所处的地理位置
2.2 交通运输条件
说明当地交通运输条件。
2.3 地形地貌、工程地质条件
说明厂址地形地貌、地质条件。
2.4 水文、气象、地震条件
说明厂址水文、气象、地震条件。
2.5 土地使用情况
说明占用土地的类别及拆迁工程情况，厂区占地总面积和征用土地情况。
3 总图运输设计范围
3.1 总平面布置设计范围
说明项目各生产装置、公用工程、辅助设施的名称。
3.2 运输设计范围
说明项目货物运输的设计范围。
4 总平面布置
4.1 总平面布置设计原则
4.1.1 根据项目的用地现状、风向和生产装置的特点，在满足国家有关防火、防爆、安全、卫
生、环保等有关规范要求的前提下，实施功能分区，使总体布局合理，以利于生产和管理。
4.1.2 实现露天化、联合集中布置，缩短其管线长度工艺生产流程和物流顺畅，物料管线短捷,
节约占地。
4.1.3 辅助生产设施及公用工程集中布置，并尽量靠近负荷中心。
4.1.4 合理组织运输车流和人流，避免互相干扰；
4.1.5 符合建设规划，力求布局美观，使之具有现代化工厂气息；
4.1.6 根据生产需要，适当留有扩建及发展用地。
4.2 总平面布置说明
说明项目各生产装置、公用工程、辅助设施等的位置和相互关系，项目预留用地的安
排。
5 竖向布置
5.1 竖向布置设计原则
5.1.1 满足生产、运输、装卸对高程的要求，并为其创造良好条件；
5.1.2 因地制宜，使场地设计标高尽量与自然地形相适应，以减少土石方工程量；同时尽量为
场地雨水排放创造有利条件。
5.2 设计标高的确定
说明设计标高的确定。
5.3 雨水系统设计说明
说明排出雨水的方式（明沟或暗管），排水沟（管）的截面尺寸、采用的结构、材料、纵坡最小值；
5.4 土（石）方工程量
说明土（石）方工程量的计算方法和结果，余土、缺土情况和处理建议。
6 工厂运输
6.1 全厂运输量及运输方式
6.2 运输设计说明
6.2.1 铁路运输
说明由铁路运输承担的运输量、交接方式，铁路专用线接轨点和厂区（装置区）内装卸
线的配置情况，取送车方式，自备机车、车辆配置的原则及数量。
6.2.2 公路运输
说明由公路运输承担的运输量，汽车配置原则和数量（必要时应计算确定）。
6.2.3 水路运输
说明由水路运输承担的运输量，码头位置、形式、年吞吐能力和停靠船舶的最大吨位。
6.2.4 管道运输
说明由管道运输承担的运输量，运输起止点、交接方式、输送距离、管道规格和材料。
6.3 厂区道路设计说明
6.3.1 本项目厂内及装置区内道路采用环形布置，以满足运输、检修及消防的需要。
6.3.2 道路宽度分别为12米、8米和6米。
12米和8米道宽为货物运输干道，厂区入口、货物
装卸区等路段可根据需要适当加宽。
6米道宽用于厂区周围消防通道和厂内次要道路。
道路采用城市型水泥混凝土路面，暗管排水。
7 绿化设计
7.1 绿化设计原则
7.1.1 根据当地自然条件、植物生态习性与防污功能，以及工厂生产特点和总平面布置的要
求，并与厂区竖向设计、管线综合设计配合进行绿化设计。
7.1.2 绿化布置不妨碍生产操作、物料运输、设备检修等，并满足防火、防爆及卫生要求。
7.1.3 生产装置区不绿化。
7.1.4 生产区绿化以种植草坪为主，厂区主入口及办公楼附近种植小乔木、灌木和草坪进行美化。
说明绿化布置的原则、指标。
7.2 绿化设计指标
本项目绿化系数为××%。
8 消防
8.1 总平面布置
说明各装置的生产火灾危险性类别，相邻装置和设施之间、装置内部（区、单元或主
项）防火间距和消防通道的设置情况，装置区与消防站的距离是否满足服务半径的要
求，装置与厂外公共设施之间的距离能否满足有关规范的要求。
8.2 消防道路
说明装置区四周和装置内部消防道路的宽度、转弯半径、架空管道穿越道路时的净空高度。
9 主要技术经济指标。
