总图方案设计说明一、工程概况：（一）地理位置本项目位于石台县城东新区，项目基地东临规划道路，南临合肥神鹿双鹤九华药业有限责任公司，西临预留空地，北临在建的石台县档案局。
总用地面积11087.42平方米。
医技、急诊楼为四层，门诊楼为四层，住院部为六层，附属用房为两层，门卫为单层建筑。
（二）程工质性:为了解决石台县中医院的布局不合理、业务用房短缺、场地狭小、建筑严重老化、配套设施不足问题，提升中医院的医疗卫生服务水平和能力，改变城东新区无医疗机构的现状，方便群众就医，满足公共医疗卫生需求，同时考虑医院自身的发展，拟将石台县中医院整体搬迁到石台县城东新区。
新建的中医院按照二级甲等医院的相关标准建设，建成后床位数将达到147张（增加85张床位），医院职工将增至192人（按床位数：医护人员=1:1.3比例配置人员）二、计依设据:1、有关部门批准的批文、可行性研究报告。
2,.建设单位委托设计单位设计本工程的设计合同书。
3.规划、用地、环保、卫生、消防、市政、抗震部门要求和提供的依据资料。
4.《建筑设计防火规范》（GB50016-2014）5、《综合医院建筑设计规范》GB 51039-20146、《民用建筑设计通则》（GB50352-2005）7、国家及地方有关设计标准及规范。
8、由甲方供的相提要关求。
9.无障碍设计规范。
三、计理设念（一）科学合理，技术先进作为一种专业技术性极强，机能复杂的建筑类型，医疗建筑的设计应充分体现功能的要，合理分区且联系方便。
根据本工程用地及项目特点，方案采用相对集中的布局形式，力求在医院的布局中减少相关功能科室之间的距离，以方便病人和医护人员使用。
（二）安全卫生，经济高效方案设计在分析人流、物流基础上，从整体到局部都做到洁、污严格分区与分流，互不交叉影响，有效降低与控制院内交叉感染。
保证安全和卫生，同时做到医院日后使用的经济高效。
（三）营造良好的室内外环境现代医院设计强调“以人为本，以病人为中心”。

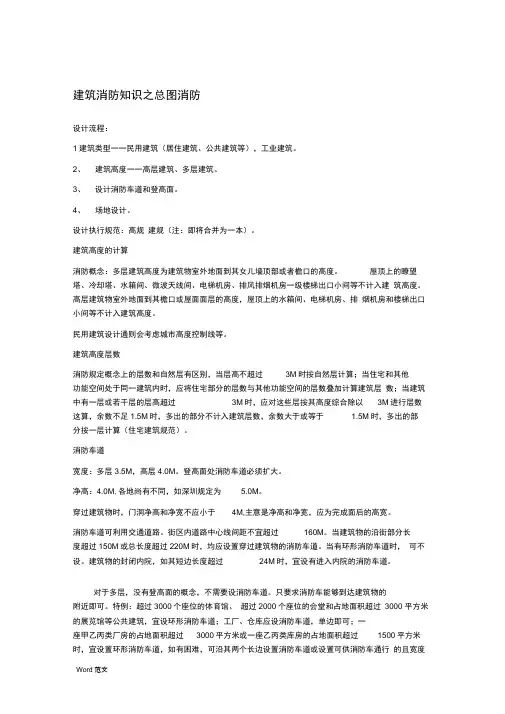

建筑消防知识之总图消防设计流程：1建筑类型一一民用建筑（居住建筑、公共建筑等），工业建筑。
2、建筑高度一一高层建筑、多层建筑。
3、设计消防车道和登高面。
4、场地设计。
设计执行规范：高规建规（注：即将合并为一本）。
建筑高度的计算消防概念：多层建筑高度为建筑物室外地面到其女儿墙顶部或者檐口的高度。
屋顶上的瞭望塔、冷却塔、水箱间、微波天线间、电梯机房、排风排烟机房一级楼梯出口小间等不计入建筑高度。
高层建筑物室外地面到其檐口或屋面面层的高度，屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等不计入建筑高度。
民用建筑设计通则会考虑城市高度控制线等。
建筑高度层数消防规定概念上的层数和自然层有区别，当层高不超过3M时按自然层计算；当住宅和其他功能空间处于同一建筑内时，应将住宅部分的层数与其他功能空间的层数叠加计算建筑层数；当建筑中有一层或若干层的层高超过3M时，应对这些层按其高度综合除以3M进行层数这算，余数不足1.5M时，多出的部分不计入建筑层数，余数大于或等于 1.5M时，多出的部分按一层计算（住宅建筑规范）。
消防车道宽度：多层3.5M，高层4.0M。
登高面处消防车道必须扩大。
净高：4.0M,各地尚有不同，如深圳规定为 5.0M。
穿过建筑物时，门洞净高和净宽不应小于4M,主意是净高和净宽，应为完成面后的高宽。
消防车道可利用交通道路。
街区内道路中心线间距不宜超过160M。
当建筑物的沿街部分长度超过150M或总长度超过220M时，均应设置穿过建筑物的消防车道。
当有环形消防车道时，可不设。
建筑物的封闭内院，如其短边长度超过24M时，宜设有进入内院的消防车道。
对于多层，没有登高面的概念，不需要设消防车道。
只要求消防车能够到达建筑物的附近即可。
特例：超过3000个座位的体育馆、超过2000个座位的会堂和占地面积超过3000 平方米的展览馆等公共建筑，宜设环形消防车道；工厂、仓库应设消防车道，单边即可；一座甲乙丙类厂房的占地面积超过3000平方米或一座乙丙类库房的占地面积超过1500平方米时，宜设置环形消防车道，如有困难，可沿其两个长边设置消防车道或设置可供消防车通行的且宽度不小于6M的平坦空地。
总图设计中国建筑设计研究院徐忠辉一、总图设计的作用、现状及发展1.总图设计的定义总图设计、总体设计、场地设计、总图与运输设计、总平面设计、室外工程设计、小市政设计、景观设计等。
（MASTER PLAN\SITE PLAN\GENERAL PLAN\LANDSCAPE DESIGN）总图设计：是针对基地内建设项目的总体设计，依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的活动。

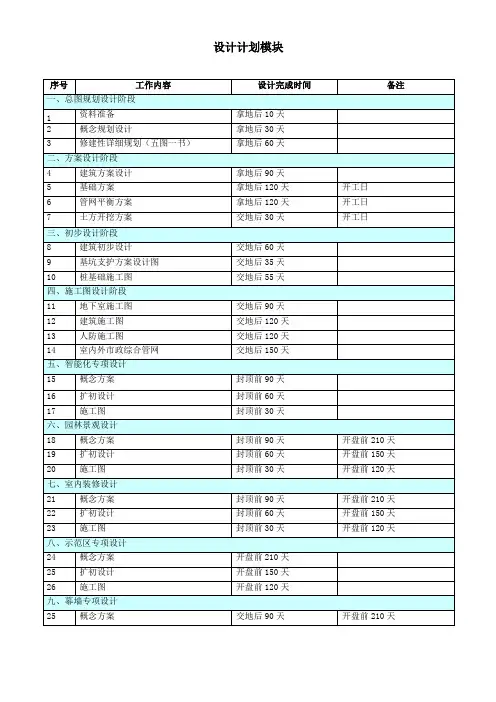

5、总图设计成果：《建筑工程设计文件编制深度规定》要求：方案阶段：总平面设计说明及设计图纸，初步设计阶段：3．3．总平面 -- 设计说明书、区域位置图(根据需要绘制)、总平面图、竖向布置图施工图阶段：4．2.总平面图、竖向布置图、土石方图、管道综合图、绿化及建筑小品布置图、详图：包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图各阶段可能需要绘制的图纸还有：征地图、交通流线图、消防报批图、人防报批图、绿化报批图、地勘定位图、报建（报规）图、建筑定位放线图，配合单体施工图审查的总平及竖向图、场地初（粗）平图，管线报装图、管线过路管预留图、树木移植图等配合图（注意母图永远是总平面图，任何修改和变化应及时修正总平面图，充分利用图层管理器）6、总图设计的重要性总图设计是民用建筑设计中的重要组成部分，不可或缺，对建设项目起着非常关键的综合控制作用，没有总图设计的项目必定出现许多问题，必定加长建设周期，增加建设投资，影响建成后的使用，甚至出现影响和谐造成生命财产的损失。
（滑坡、水涝、火灾、疏散、交通等）了解总图设计的技术要求可更好的帮助建筑师在方案阶段的工作。
环保节能《公共建筑节能设计标准》GB50189—2005 4.1.1 建筑总平面的布置和设计，宜利用冬季日照并避开冬季主导风向，利用夏季自然通风，建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。

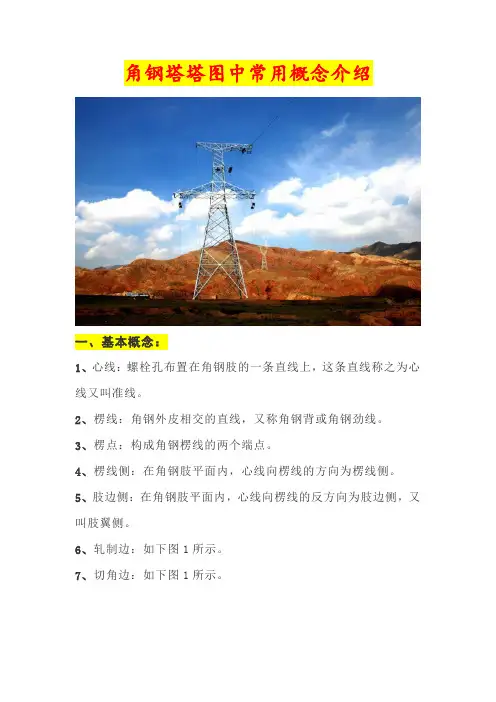

角钢塔塔图中常用概念介绍一、基本概念：1、心线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为心线又叫准线。
2、楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。
3、楞点：构成角钢楞线的两个端点。
4、楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。
5、肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。
6、轧制边：如下图1所示。
7、切角边：如下图1所示。
8、心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距（见图2）9、间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离（见图2）10、端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。
（见图2）11、轧制边距：准线与轧制边之间的距离。
（见图3）12、切角边距：螺栓孔中心与切角边之间的距离。
（见图3）13、重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。
14、切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。
15、切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。
16、制弯：把角钢或板进行弯曲处理的工艺。
分冷曲和热曲，热曲又称之为火曲。
17、压扁：把角钢某处两肢压在一起的工艺。
18、开角：使角钢两肢夹角大于900的工艺，又叫开肢。
19、合角：使角钢两肢夹角小于900的工艺，又叫合肢。
20、铲背：去除角钢外楞直角的工艺，又叫铲棱。
21、清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧22、正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距如315＃角钢螺栓为M20，则正头为30mm，310角钢螺栓为M16，则正头为25mm）。
23、负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角钢）。
端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接（如上图中315、310角钢）。

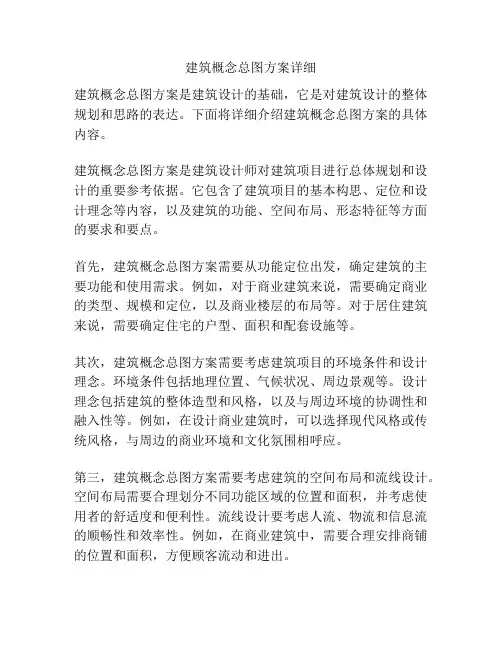

建筑概念总图方案详细建筑概念总图方案是建筑设计的基础，它是对建筑设计的整体规划和思路的表达。
下面将详细介绍建筑概念总图方案的具体内容。
建筑概念总图方案是建筑设计师对建筑项目进行总体规划和设计的重要参考依据。
它包含了建筑项目的基本构思、定位和设计理念等内容，以及建筑的功能、空间布局、形态特征等方面的要求和要点。
首先，建筑概念总图方案需要从功能定位出发，确定建筑的主要功能和使用需求。
例如，对于商业建筑来说，需要确定商业的类型、规模和定位，以及商业楼层的布局等。
对于居住建筑来说，需要确定住宅的户型、面积和配套设施等。
其次，建筑概念总图方案需要考虑建筑项目的环境条件和设计理念。
环境条件包括地理位置、气候状况、周边景观等。
设计理念包括建筑的整体造型和风格，以及与周边环境的协调性和融入性等。
例如，在设计商业建筑时，可以选择现代风格或传统风格，与周边的商业环境和文化氛围相呼应。
第三，建筑概念总图方案需要考虑建筑的空间布局和流线设计。
空间布局需要合理划分不同功能区域的位置和面积，并考虑使用者的舒适度和便利性。
流线设计要考虑人流、物流和信息流的顺畅性和效率性。
例如，在商业建筑中，需要合理安排商铺的位置和面积，方便顾客流动和进出。
第四，建筑概念总图方案需要考虑建筑的结构和材料选择。
结构设计要满足建筑的安全性和稳定性要求。
材料选择要考虑建筑的外观效果、耐久性和易于维护等因素。
例如，在设计高层建筑时，需要选择适合的结构形式和高强度材料，以确保建筑的安全性和抗震性。
第五，建筑概念总图方案需要考虑建筑的节能环保设计。
节能环保设计包括建筑的能源利用效率、水资源利用和再利用、室内环境的舒适性等方面。
例如，在设计居住建筑时，可以采用可再生能源设施、节能的建筑外墙和窗户等，以降低能耗和减少碳足迹。
最后，建筑概念总图方案需要考虑建筑的可持续发展和社会效益。
可持续发展包括建筑的长期使用价值、灵活性和未来发展潜力等。
社会效益包括建筑对社会公共利益的贡献，例如提供公共空间、改善社区环境等。

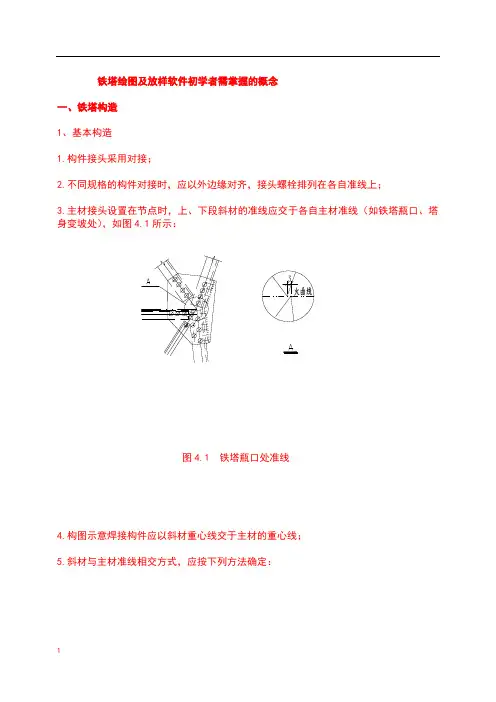

铁塔绘图及放样软件初学者需掌握的概念一、铁塔构造1、基本构造1.构件接头采用对接；2.不同规格的构件对接时，应以外边缘对齐，接头螺栓排列在各自准线上；3.主材接头设置在节点时，上、下段斜材的准线应交于各自主材准线（如铁塔瓶口、塔身变坡处），如图4.1所示：图4.1 铁塔瓶口处准线4.构图示意焊接构件应以斜材重心线交于主材的重心线；5.斜材与主材准线相交方式，应按下列方法确定：1. 所有斜材和辅助材以角钢基准线构图；2. 主材为单排螺栓时，主材以基准线构图，即主、斜材以基准线相交，如图4.2所示：3. 主材为双排螺栓时，主材以第一排准线构图，即斜材基准线交于主材第一排准线，图4.3所示：4. 主材为组合角钢时，斜材准线交于主材中心，如图4.4所示；图4.2 主材单排准线构图示意 图4.3 主材双排准线构图示意图4.4 主材为组合角钢构图示意注：1、用两个以下螺栓连接的斜材与补助材，宜直接连于主材，不使用节点板连接；2、制弯构件，选择顺序应为连接板、短构件、长构件，火曲线与连接构件边缘距离设定为10mm；3、热镀锌构件长度不宜超过12米，L100以下角钢构件长度不宜超过9米，宽度不宜超过0.75米；4、横担悬臂部分超过3米以上应采用预拱，预拱值一般可取横担悬臂长度的1/100~150，具体值可根据实际外荷载在无风情况下的验算查看其位移（*.DIS文件）确定；5、塔腿各主材的右侧应设置一个接地孔（孔径17.5mm），距基础顶面距离为500~1000mm；地线支架上设置一个引流孔（孔径17.5mm）。
2、螺栓排列角钢准线注：1、根据需要，角钢准线需多排，则标出准线位置。
2、当采用多排准线时，螺栓间距必须满足2.5倍的螺栓直径。
3、括号内数字用于当其他构件与本角钢搭接而螺栓边距不足时，在搭接位置上的螺栓孔可使用的准线值，当采用括号内准线值时，需在结构图中标注。
螺栓间距、边距按下表：主材螺栓接头螺栓排列，应按左高右低布置，见图4.5和图4.6所示：图4.5 单角钢接头螺栓图 4.6 双角钢接头螺栓包钢板及包角钢的注记形式见图4.7：图4.7 包角钢视图 3、接头1、构件接头采用螺栓连接；2、两角钢间隙采用10mm ；3、接头为单剪连接时，采用外包角钢，外包角钢的宽度应比被连接角钢肢宽大一级（长细比在80以下时，外包角钢肢厚再大一级），被连接角钢规格不同时，应取其小的规格；4、接头为双剪连接时，采用内包角钢外贴板，内包角钢和外贴板的面积和宜不小于被连接角钢面积的1.3倍，下表中推荐了内包角钢及外贴板应用的最小规格，如外贴板的宽度为准线间距加两倍的边距之和大于给定值，则按实际宽度取用；5、 L140以上规格的角钢宜采用双包连接；67、主材接头螺栓数量每端不得少于6个；斜材接头螺栓数量每端不得少于4个；主材的包钢接头应保证一定的长度，最远端两个螺栓的距离取值如图4.8所示：图4.8接头连接要求8、交叉斜材若需开断，开断位置宜设在交叉点的上部，应与主材接头不在同一个断面。
规范（一）——图纸一、平面图1、概念:平面图有剖视投影图和界面图两种概念。
室内剖视投影平面图，以下简称平面图，是距地（或±0.000标高处）1.8m作水平向剖切后，去掉上半部分，至上而下所得到的正投影图。
室内界面图即是对某一装修界面的直接影像图，没有因剖视所形成的空间叠合和围合截面的内容表述。
2、平面图分类：建筑原况平面图总平面图：总平面布置图总隔墙布置图各项分平面图：平面布置图平面隔墙图平面装修尺寸图平面装修立面索引图地坪装修施工图平面门扇布置图平面家具布置图平面陈设品布置图平面灯具编号图平面开关、插座布置图上述各项平面内容仅指设计所需表示的范围，当设计对象较为简易时，视具体情况可将上述某几项内容合并在同一张平面图上来表达，或是省略某项内容。
1）建筑原况平面图：a、表达出原建筑的平面结构内容，绘出隔墙位置与空间关系和竖向构件及管井位置等，绘制深度到建施为止。
b、表达出建筑轴号及轴线间的尺寸。
c、表达出建筑标高。
2）总平面布置图：a、表达出完整的平面布置内容全貌，及各区域之间的相互连接关系。
b、表达建筑轴号及轴号间的建筑尺寸c、表达个功能的区域位置及说明。
说明用阿拉伯数字分区编号，并在图中将每一编号的具体功能以文字说明。
d、表达出装修标高关系。
e、总图中除轴线尺寸外，无其他尺寸表达，无家具灯具编号和材料编号。
3）总隔墙图：：a、表达按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示。
c、表达出门洞、窗洞的位置及尺寸d、表达出隔墙的定位尺寸e、表达出各地坪装修标高的关系4）平面布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。
c、表达出该部分详细的功能内容、编号及文字注释。
d、表达出活动家具及陈设品图例e、表达出电脑、电话、灯光灯饰的图例f、表达出装修地坪标高g、注明本部分的建筑轴号及轴线尺寸h、以虚线表达出在剖切位置线之上的，需强调的立面内容5）平面隔墙图：a、表达出该部分按室内设计要求重新布置的隔墙位置，以及被保留的原建筑隔墙的位置，表达出承重墙与非承重墙的位置b、原墙拆除以虚线表示c、表达出隔墙材质图例及龙骨排列d、表达出门洞、窗洞的位置及尺寸e、表达出隔墙的详细定位尺寸f、表达出各地坪装修标高的关系g、表达出的建筑轴号及轴线尺寸6）平面装修尺寸图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出平面上各装修内容的详细尺寸d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容7）平面装修立面索引图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出隔墙、隔断、固定构件、活动家具、窗帘c、详细表达出各立面、剖立面的索引号和剖切号，表达出平面中需被索引的详图号d、表达出地坪的标高关系e、注明轴号及轴线尺寸f、不表示任何活动家具、灯具、陈设品等g、以虚线表达出在剖切位置线之上的，需强调的立面内容8）地坪装修施工图：a、表达出该部分地坪界面的空间内容及关系b、表达出地坪材料的规格、材料编号及施工排版图c、表达出埋地式内容（如：埋地灯、暗藏光源、地插座等）d、表达出地坪相接材料的装修节点剖切索引符号和地坪落差的节点剖切索引号e、表达出地坪拼花或大样索引号f、表达出地坪装修所需的构造节点索引g、表达出地坪的标高关系h、注明轴号及轴线尺寸9）平面门扇布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各类门扇的位置和和分类标号，FM后缀数字为防火门标号，M后缀数字为普通门编号，同一类型的标注相同编号c、表达出各类门扇的详图索引编号d、表达出各类门扇的长*宽尺寸e、表达出门扇的开启方式和方向f、表达出地坪的标高关系g、注明轴号及轴线尺寸10）平面家具布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出家具的陈设立面索引号和剖立面索引号c、表达出每款家具的索引号d、表达出每款家具的实际的平面形状e、表达出各功能区域的编号及文字注释f、表达出装修地坪标高g、注明轴号及轴线尺寸11）平面陈设品布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出陈设品的位置，平面造型及图例c、表达出陈设品的陈设立面索引号和剖立面索引号d、表达出各陈设品的编号及尺寸e、表达出地坪上的陈设品（如工艺毯）的位置、尺寸及编号f、表达出装修地坪标高g、注明轴号及轴线尺寸陈设品包括画框、雕塑、摆件、工艺品、绿化、工艺毯、插花12）平面灯具编号图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出在平面中的每一款灯光和灯饰的位置及图形c、表达出立面中各类壁灯、画灯、镜前灯的平面投影位置及图形d、表达出地坪上的地埋灯及踏步灯带e、表达出暗藏于平面、地面、家具及装修中的光源f、表达出各类灯光、灯饰的编号g、表达出各类灯光灯饰在本图纸中的图表h、图表中应包括图例、编号、型号、调光与否及光源的各项参数i、表达出装修地坪标高j、注明轴号及轴线尺寸13）开关插座布置图：a、详细表达出该部分剖切线以下的平面空间布置内容及关系b、表达出各墙、地面的开关、强弱电插座的位置及图例c、不表示地坪材料的排版和活动家具、陈设品d、表达出装修地坪标高e、注明轴号及轴线尺寸f、表达出开关、插座在本图纸中的图表注释二、平顶图1、概念：室内平顶图，系指向上仰视的正投影平面图，具体可分为下述两种情况：其一，顶面基于处于一个标高时，平顶图就是顶界面的平面影像图，即（顶）界面图；其二，顶面处于不同标高时，即采用水平剖切后，去掉下半部分，之下而上仰视可得到正投影图，剖切高度以充分展现顶面设计全貌的最切当处为宜。
总图设计中国建筑设计研究院徐忠辉一、总图设计的作用、现状及发展1.总图设计的定义总图设计、总体设计、场地设计、总图与运输设计、总平面设计、室外工程设计、小市政设计、景观设计等。
（MASTER PLAN\SITE PLAN\GENERAL PLAN\LANDSCAPE DESIGN）总图设计：是针对基地内建设项目的总体设计，依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的活动。
5、总图设计成果：《建筑工程设计文件编制深度规定》要求：方案阶段：总平面设计说明及设计图纸，初步设计阶段：3．3．总平面 -- 设计说明书、区域位置图(根据需要绘制)、总平面图、竖向布置图施工图阶段：4．2.总平面图、竖向布置图、土石方图、管道综合图、绿化及建筑小品布置图、详图：包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图各阶段可能需要绘制的图纸还有：征地图、交通流线图、消防报批图、人防报批图、绿化报批图、地勘定位图、报建（报规）图、建筑定位放线图，配合单体施工图审查的总平及竖向图、场地初（粗）平图，管线报装图、管线过路管预留图、树木移植图等配合图（注意母图永远是总平面图，任何修改和变化应及时修正总平面图，充分利用图层管理器）6、总图设计的重要性总图设计是民用建筑设计中的重要组成部分，不可或缺，对建设项目起着非常关键的综合控制作用，没有总图设计的项目必定出现许多问题，必定加长建设周期，增加建设投资，影响建成后的使用，甚至出现影响和谐造成生命财产的损失。
（滑坡、水涝、火灾、疏散、交通等）了解总图设计的技术要求可更好的帮助建筑师在方案阶段的工作。
环保节能《公共建筑节能设计标准》GB50189—2005 4.1.1 建筑总平面的布置和设计，宜利用冬季日照并避开冬季主导风向，利用夏季自然通风，建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。
《居住建筑节能设计标准》（采暖居住建筑部分）JGJ26-95 4.1.1 建筑物朝向宜采用南北向或接近南北向，主要房间宜避开冬季主导风向。
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003 4.0.2 居住建筑的朝向宜采用南北向或接近南北向在总平面、竖向布置和绿化设计中考虑雨水的渗透、回收利用，减少硬化地面新技术的运用：如污水的生态处理、地源（水源）热泵技术新型和传统环保材料的运用：如无砂混凝土（雨水的渗透）、新型沥青（强度高、寿命长、噪音小）尊重自然、保护环境及古建（古大树的保留、植被的维护）等等二、总图设计的特点及主要内容：总图设计的特点综合复杂性：基地内的一切要素及与城市、相临基地的关系，自然的要素，各专业的要求。
客观唯一性：没有相同的基地，没有相同的外部环境及内部条件，不可重复。
（哲学家亚里士多德説：人不可能两次踏进相同的河—水在流）控制指导性：研究确定基地内各建设子项的基准条件和要求。
不可更改性：影响很大、非常致命。
总图设计还具有政策性、地方性、预见性等特点，不一一赘述。
4.2.4总平面图1 保留的地形和地物；2 测量坐标网、坐标值；（又称大地坐标网、城市坐标网、绝对坐标网）3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置；4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数；（建筑物性质）5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)；（高度，建筑物、构筑物的轮廓及功能）6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。
如有消防车道和扑救场地，需注明；7 指北针或风玫瑰图；8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”；9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。
（无单独说明书时，应列出主要技术经济指标表，）如上所列，总平面图全面表达基地内的所有建、构筑物，表达和相邻基地及其建构物、城市公共用地的各种平面关系（地面、空间和地下），基准关系系统采用坐标系统，尺寸标注一般以米为单位，比例常用1：500，1：1000，总平面图是总图设计中最基本工作的成果，用途：1.当地各主管部门重点审查的主要图纸（城市规划条件的落实、和城市道路及现状的关系等，规划、土地、交通、消防、人防、园林、文物、教育、环保、卫生、房产、市政、水利等）2.平面控制其它专业和专业内的工作，是其它工作的基础，其它工作和平面有关系时，必须在总平面图上反映。
（如建筑物出入口的确定，地下车库的范围、地勘布点等）4.2.5 竖向布置图1 场地测量坐标网、坐标值；2 场地四邻的道路、水面、地面的关键性标高；3 建筑物和构筑物名称或编号、室内外地面设计标高、地下建筑的顶板面标高及覆土高度限制；4 广场、停车场、运动场地的设计标高，以及景观设计中水景，地形、台地、院落的控制性标高；5 道路、坡道、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡、立道牙或平道牙，必要时标明道路平曲线及竖曲线要素；6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度；7 用坡向箭头表明地面坡向；当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。
地形复杂时宜表示场地剖面图；8 指北针或风玫瑰图；9 注明尺寸单位、比例、补充图例等。
用途：1.表达基地与现状地形、城市、相邻基地、基地内各要素之间的竖向关系。
2.是道路设计、管线设计、场地汇水排水、台阶挡土墙设计、土方量计算的依据之一。
4.2.6 土石方图用途：1.计算投资造价。
2.指导施工，确定土方外购或外运的数量。
3.反过来可影响总平面布置和竖向布置，促使平面和竖向调整。
4.2.7 管道综合图1 总平面布置；2 场地范围的测量坐标(或定位尺寸)．道路红线、建筑控制线、用地红线等的位置；3 保留、新建的各管线(管沟)、检查井、化粪池，储罐等的平面位置．注明各管线、化粪池、储罐等与建筑物、构筑物的距离和管线间距；4 场外管线接入点的位置；5 管线密集的地段宜适当增加断面图，表明管线与建筑物、构筑物，绿化之间及管线之间的距离，并注明主要交叉点上下管线的标高或间距；6 指北针；7 注明尺寸单位、比例、图例、施工要求。
4.2.8 绿化及建筑小品布置图 1 平面布置；2 绿地(含水面)、人行步道及硬质铺地的定位；3 建筑小品的位置(坐标或定位尺寸)、设计标高、详图索引；4 指北针；5 注明尺寸单位、比例．图例、施工要求等。
4.2.9 详图包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图。
总图设计中考虑无障碍设计、残疾人停车位、残疾人坡道、盲道等。
4.2.10 设计图纸的增减1 当工程设计内容简单时，竖向布置图可与总平面图合并；（单体工程）2 当路网复杂时，可增绘道路平面图；3 土石方图和管线综合图可根据设计需要确定是否出图；4 当绿化或景观环境另行委托设计时，可根据需要绘制绿化及建筑小品的示意性和控制性布置图5需要时增绘区位图或环境关系图三、总图设计的相关知识（一）总图设计的设计条件（二）地形图的识读（三）等高线、等高距、等高线间距（四）道路的基本知识（五）土方的基本知识（六）管线综合的基本知识（一）总图设计的设计条件主要包括自然条件和建设条件、公共限制条件。
自然条件：地形地貌、气候（气象）、工程地质、水文与水文地质等建设条件：建设的现状条件、工程准备条件、基础设施条件公共限制条件：1.法律、法规、规范、标准、规定。
2.规划意见（条件）3.有关部门的要求。
4.其它限制条件（2与3目前更多的是以有法律效力的控规来明确。
）公共限制条件是通过技术经济指标的控制实现：用地界限、用地性质、容积率、建筑密度、限高、绿化率等用地界限：用地红线（钉桩报告：红线角点的坐标，宗地、征地与建设用地，代征用地，道路红线），建筑红线（控制线、退线要求）不良地质现象：冲沟、滑坡与崩塌、断层、岩溶、地震等（二）地形图的识读应了解图廓处的标记，测图时间、单位、比例尺、平面坐标系统、竖向高程、基本等高距、图名、图号及与相邻图幅的拼接关系，地形图的方向（一般是上为正北，左西右东，或按字头的方向判定）识读地形图上的地物分布（建构筑物、河流、道路等）识读地形图上的地貌与植被分布（山脉、沟谷、地势起伏变化、树木草地等）地形图常又被称为现状测绘图或现状图图中的十字线交点的坐标值通常为50米的倍数（距离50米或100米）（三）等高线、等高距、等高线间距高程：地面某点与大地水准面的铅垂距离。
（绝对高程、绝对标高）等高线：高程相等的各相邻点的连线。
（直线、曲线、折线）等高距：相邻等高线间的高差。
（1：500或1：1000地形图中等高距为0.5米、1.0米）等高线间距：相邻等高线间的距离。
（等高线平距）水流方向垂直于等高线。
应熟悉典型地貌的等高线组。
等高线的特性等高性：线上各点高程相等，但高程相等的点不一定在一条等高线上闭合性：等高线是闭合的。
可在本图幅内、外非交性：等高线不能相交重合，除悬崖绝壁等高程突变处平缓性：等高线的疏密反映地面坡度，密陡疏缓（等高线间距小地面陡，等高线间距大地面缓）对称性：山脊线、山谷线两侧出现高程相同的等高线山脊线处的一组等高线凸向高程低的方向，山谷线处等高线凹向高程低的方向（分水、汇水）（四）道路的基本知识交通组织是道路广场设计的重要组成部分，提供良好的内外交通条件，总平面设计对交通组织有决定作用，总平面设计是否合理的重要标志之一就是交通组织。
-道路是联系的纽带，组成包括机动车道、非机动车道、人行道、停车场、回车场、广场等道路设计含平面设计、纵断面设计、横断面设计道路的技术要求：道路宽度、行车视距、道路转弯半径、道路交叉点及变坡点标高、道路横坡、道路交叉口设计、道路结构做法。
道路的转弯半径一般为6米至12米，消防车道的转弯半径为9米至12米（消防车的转弯半径可以考虑借道行驶时采用6米）。
停车场应注意通道的尺寸（垂直停车时不小于6米），停车位的尺寸（小车应为2.6米X5.8米）。
尽端式道路应考虑回车场（120米）。
道路的结构做法按路面材料，分为刚性路面（水泥混凝土）、柔性路面（沥青混凝土），生态的路面结构采用砾石路面，有利于雨水的渗透。
路基的密实度应在90%以上。
考虑节省投资造价，路面结构做法应按照不同的使用要求选用，停车位采用植草砖的做法、人行道采用结构厚度较小的做法。
