电缆选型标准

民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。

2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。

3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。

4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。

5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。

二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。

2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。

3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。

4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。

5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。

6.对于不同电路的电线电缆，应进行明确标识，避免混淆。

7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。

8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。

总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

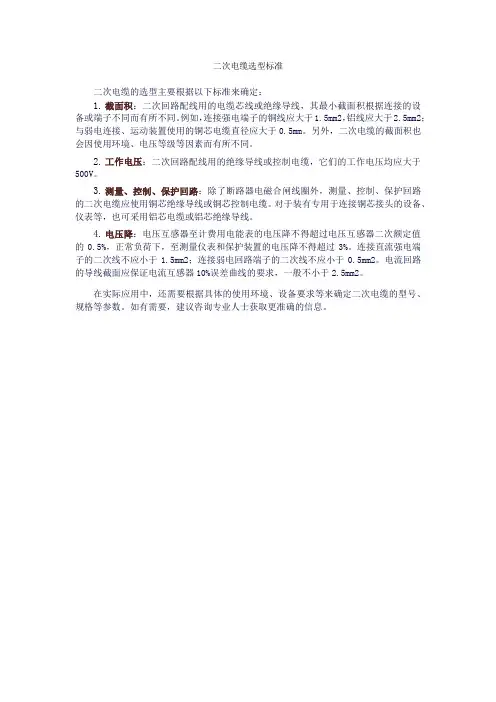

二次电缆选型标准
二次电缆的选型主要根据以下标准来确定：
1.截面积：二次回路配线用的电缆芯线或绝缘导线，其最小截面积根据连接的设备或端子不同而有所不同。

例如，连接强电端子的铜线应大于1.5mm2，铝线应大于
2.5mm2；与弱电连接、运动装置使用的铜芯电缆直径应大于0.5mm。

另外，二次电缆的截面积也会因使用环境、电压等级等因素而有所不同。

2.工作电压：二次回路配线用的绝缘导线或控制电缆，它们的工作电压均应大于500V。

3.测量、控制、保护回路：除了断路器电磁合闸线圈外，测量、控制、保护回路的二次电缆应使用铜芯绝缘导线或铜芯控制电缆。

对于装有专用于连接铜芯接头的设备、仪表等，也可采用铝芯电缆或铝芯绝缘导线。

4.电压降：电压互感器至计费用电能表的电压降不得超过电压互感器二次额定值的0.5%，正常负荷下，至测量仪表和保护装置的电压降不得超过3%。

连接直流强电端子的二次线不应小于1.5mm2；连接弱电回路端子的二次线不应小于0.5mm2。

电流回路的导线截面应保证电流互感器10%误差曲线的要求，一般不小于2.5mm2。

在实际应用中，还需要根据具体的使用环境、设备要求等来确定二次电缆的型号、规格等参数。

如有需要，建议咨询专业人士获取更准确的信息。

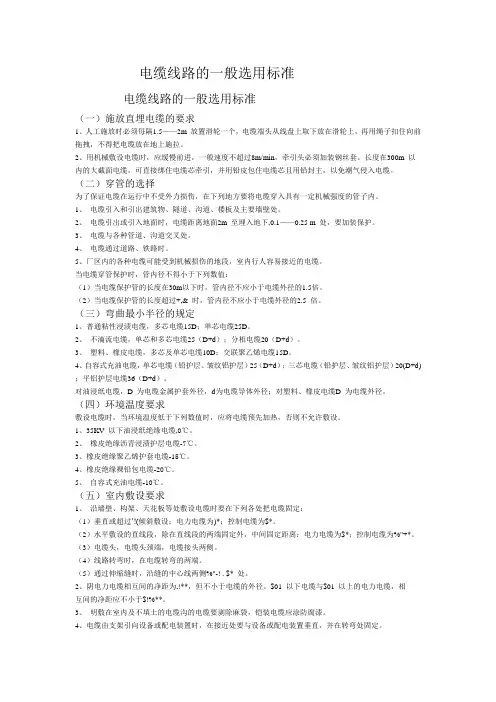

电缆线路的一般选用标准电缆线路的一般选用标准（一）施放直埋电缆的要求1、人工施放时必须每隔1.5——2m 放置滑轮一个，电缆端头从线盘上取下放在滑轮上，再用绳子扣住向前拖拽，不得把电缆放在地上施拉。

2、用机械敷设电缆时，应缓慢前进，一般速度不超过8m/min，牵引头必须加装钢丝套。

长度在300m 以内的大截面电缆，可直接绑住电缆芯牵引，并用铅皮包住电缆芯且用铅封主，以免潮气侵入电缆。

（二）穿管的选择为了保证电缆在运行中不受外力损伤，在下列地方要将电缆穿入具有一定机械强度的管子内。

1、电缆引入和引出建筑物、隧道、沟道、楼板及主要墙壁处。

2、电缆引出或引入地面时，电缆距离地面2m 至埋入地下,0.1——0.25 m 处，要加装保护。

3、电缆与各种管道、沟道交叉处。

4、电缆通过道路、铁路时。

5、厂区内的各种电缆可能受到机械损伤的地段，室内行人容易接近的电缆。

当电缆穿管保护时，管内径不得小于下列数值：（1）当电缆保护管的长度在30m以下时，管内径不应小于电缆外径的1.5倍。

（2）当电缆保护管的长度超过+,& 时，管内径不应小于电缆外径的2.5 倍。

（三）弯曲最小半径的规定1、普通粘性浸渍电缆，多芯电缆15D；单芯电缆25D。

2、不滴流电缆，单芯和多芯电缆25（D+d）；分相电缆20（D+d）。

3、塑料、橡皮电缆，多芯及单芯电缆10D；交联聚乙烯电缆15D。

4、自容式充油电缆，单芯电缆（铅护层、皱纹铝护层）25（D+d）；三芯电缆（铅护层、皱纹铝护层）20(D+d) ；平铝护层电缆36（D+d）。

对油浸纸电缆，D 为电缆金属护套外径，d为电缆导体外径；对塑料、橡皮电缆D 为电缆外径。

（四）环境温度要求敷设电缆时，当环境温度低于下列数值时，应将电缆预先加热，否则不允许敷设。

1、35KV 以下油浸纸绝缘电缆,0℃。

2、橡皮绝缘沥青浸渍护层电缆-7℃。

3、橡皮绝缘聚乙烯护套电缆-15℃。

4、橡皮绝缘裸铅包电缆-20℃。

高压、低压电缆的选择标准电缆作为电力传输和控制系统中非常重要的组成部分，其质量和性能的稳定性对于电力设备的运作具有至关重要的影响。

而高压、低压电缆则是电力系统中最为常用的电缆类型，本文将详细介绍高压、低压电缆的选择标准，帮助读者更好地选择合适的电缆。

1. 高压电缆的选择标准1.1 导体材质的选择高压电缆一般由铜或铝制成，铜的导电性能优于铝，因此在电气传输中常使用铜制导体作为高压电缆的导体材料。

但是铜材料相比铝材料价格更加昂贵，因此在电力传输中会根据实际需求对两种材料进行选择。

1.2 电缆结构的确定高压电缆的结构设计根据电力传输的需要而定，可有单芯、三芯、四芯等不同形式。

对于其他高压电缆结构特点，可根据实际需求进行选择，以满足不同的电力传输需求。

1.3 电缆屏蔽和绝缘材料的选择高压电缆的绝缘材料要求具有良好的电绝缘、机械强度、热稳定性、抗化学腐蚀性和耐水性等性能。

同时，为了保证传输质量，通常在高压电缆的绝缘层内和导体之间，设置金属屏蔽层、绝缘缘减层等。

根据实际需求，可选择聚乙烯、聚氯乙烯、交联聚乙烯等材料作为绝缘材料。

1.4 外套材料的选择高压电缆的外套材料要求具有良好的耐磨损性、耐紫外线性、良好的绝缘性、耐臭氧性、耐酸碱性等优良特性。

一般常用的外套材料有聚氯乙烯、交联聚乙烯等。

2. 低压电缆的选择标准2.1 导体材质的选择低压电缆主要采用电解铜材料作为导体材料，因其具有良好的导电性和热稳定性，且比铝的电导率高，因此在低压电缆中使用较多。

2.2 规格选择不同的低压电缆具有不同的额定电压和电流，在选择时应根据实际需求来进行确定。

一般来说，低压电缆的额定电压为600V或750V，电流则根据电器负载的大小来确定。

2.3 绝缘材料的选择低压电缆的绝缘材料要求具有较好的电绝缘、机械强度、暴露时较好的耐磨损性等性能。

常见的绝缘材料有交联聚乙烯、聚氯乙烯、聚丙烯等。

2.4 外套材料的选择低压电缆的外套材料要求具有较好的防水、耐酸碱、耐油、耐燃烧等性能。

三相电电缆线选择标准
一、三相电电缆线选择标准包括以下几个方面：
1. 电缆的额定电压：电缆的额定电压必须大于或等于系统的额定电压，以保证电缆能够承受系统的电压而不会损坏。

2. 电缆的额定电流：电缆的额定电流必须大于或等于系统的最大工作电流，以保证电缆能够承载系统的电流而不会过热或损坏。

3. 电缆的长度：电缆的长度需要根据实际情况进行选择，较长的电缆会产生较大的电压降和损耗，因此需要选择适当的电缆长度以减小电压降和损耗。

4. 电缆的绝缘材料：电缆的绝缘材料需要符合系统的要求，能够承受系统的电压和电流，并且具有良好的耐热、耐寒、耐腐蚀等性能。

5. 电缆的截面面积：电缆的截面面积需要根据系统的负载功率、电压等级、电缆长度等因素进行选择，以保证电缆能够承受系统的负载并且不会过热或损坏。

二、在选择三相电电缆线时，可以参考以下步骤：
1. 确定系统的额定电压和电流，以及负载功率和电缆长度等参数。

2. 根据参数计算出所需的电缆截面面积，可以参考相关的电缆截面面积计算公式或者查阅相关的电缆选型手册。

3. 选择符合要求的电缆型号和规格，需要注意电缆的绝缘材料、护套材料、芯线数量等因素。

4. 在实际安装和使用过程中，需要注意电缆的弯曲半径、固定方式、接线方式等问题，以保证电缆的安全可靠运行。

YJV电缆标准参数表
YJV电缆是一种电力电缆，主要用于输送和分配额定电压为0.6/1kV及以下的
交流电。

YJV电缆具有良好的耐热性能和耐化学腐蚀性能，广泛应用于建筑、工
矿企业、市政工程等领域。

下面是YJV电缆的标准参数表：
1. 额定电压，0.6/1kV。

2. 导体材质，采用纯电解铜或铝，且采用细丝编织，确保电气性能和机械性能。

3. 绝缘材质，聚氯乙烯（PVC）绝缘，具有良好的绝缘性能和耐热性能。

4. 外护套材质，聚氯乙烯（PVC）护套，具有良好的耐磨性和耐候性。

5. 额定温度，导体长期允许工作温度不超过70℃，短路时（最长持续时间不
超过5s）导体最高温度不超过160℃。

6. 弯曲半径，电缆安装时，环境温度不低于0℃，电缆弯曲半径不小于电缆外
径的15倍。

7. 敷设温度，电缆的敷设环境温度不低于0℃。

8. 使用特性，电缆的导体最高允许温度不得超过70℃，在短路情况下，电缆
的最高温度不得超过160℃，电缆敷设时环境温度不得低于0℃。

YJV电缆标准参数表中的这些参数，直观地展示了YJV电缆的基本性能和使
用要求。

用户在选型和使用时，可以根据这些参数来进行合理的选择和安装，以确保电缆的正常运行和使用寿命。

总之，YJV电缆作为一种常用的电力电缆，具有良好的电气性能、机械性能和
耐热性能，适用于多种场合的电力输送和分配。

通过了解YJV电缆的标准参数，
用户可以更加科学地选择和使用电缆，提高电力系统的安全性和可靠性，为各种工程和生产活动提供稳定可靠的电力支持。

电力工程施工电缆规范是为了保证电力工程施工质量、安全、进度和投资控制而制定的。

本规范适用于电力系统中电缆线路的施工，包括电缆选型、敷设、连接、固定、防火等环节。

一、电缆选型1. 电缆类型应根据电力系统的设计要求、敷设方式、环境条件等因素进行选择。

一般分为交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、橡皮绝缘电缆等。

2. 电缆截面应根据负载电流、敷设方式、环境温度、电缆长度等因素进行选择。

应满足热稳定、载流容量、电压降等要求。

3. 电缆的敷设方式应根据电缆的类型、截面、敷设环境、地下管道的状况等因素进行选择。

一般有直接埋地、电缆沟、隧道、架空等敷设方式。

二、电缆敷设1. 电缆敷设前应进行清管、吹扫，确保管道内无杂物、水分、油污等。

2. 电缆敷设应按照设计图纸和施工方案进行，严格控制电缆的弯曲半径，避免过度弯曲损伤电缆。

3. 电缆敷设应采取防潮、防火、防腐蚀等措施，确保电缆安全可靠。

4. 电缆敷设过程中，应定期检查电缆的绝缘电阻、电压降等参数，确保电缆质量。

三、电缆连接1. 电缆连接应采用专用连接器件，如接头、连接管等。

连接器件应符合国家标准和行业规定。

2. 电缆连接前应清洁电缆端面，去除氧化层、污垢等。

3. 电缆连接应牢固、可靠，连接器件的接触电阻应符合规定。

4. 电缆连接后应进行绝缘测试，确保连接部位的绝缘性能达到要求。

四、电缆固定1. 电缆固定应采用专用固定器件，如夹具、挂钩等。

固定器件应符合国家标准和行业规定。

2. 电缆固定应牢固、可靠，避免电缆过度弯曲、磨损等。

3. 电缆固定间距应根据电缆类型、截面、敷设方式等因素进行确定。

五、防火措施1. 电缆敷设过程中，应采取防火隔离、防火涂料等防火措施。

2. 电缆穿越防火分区时，应设置防火堵料、防火门等防火设施。

3. 电缆隧道、电缆沟等敷设场所应设置火灾报警、灭火系统等消防设施。

六、施工质量控制1. 施工过程中，应严格执行施工方案、技术规范，确保施工质量。

2. 施工人员应具备相应的专业技术资格，熟悉电缆施工工艺和操作规程。

电线电缆的选型及方法⒈型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

选型主要根据以下原则：1、线路电压2、线路负载3、电缆环境我国的线电压有220V、380V、660V、1kV、3kV、6kV等等。

像3kW的用电器嘛，用220V单相电，最多用1.5平方的电线不得了了。

经验公式：线路电流=总的负载功率（单位：W）÷线路额定电压（单位：V）÷1.732÷功率因数再根据电流选电缆。

介绍一个"导线安全截流量"计算口诀10下五，100上二，16、25四，35、50三，70、95两倍半。

穿管、温度八、九折，裸线加一半。

铜线升级算。

口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

导线载流量和导线截面（mm2）有关，有个常用电工计算口诀可以比较简单的计算：0~10mm2：载流量为导线截面的5倍16~25mm2：载流量为导线截面的4倍35~50mm2：载流量为导线截面的3倍70~95mm2：载流量为导线截面的2.5倍100mm2以上：载流量为导线截面的2倍25A--4MM2，32A--6MM2，40A，50A--10MM2，63A--16MM2，80A--25MM2100A--35MM2，125A--50MM2，160A--70MM2，200A--95MM2，225A--120MM2250A--150MM2，300A--185MM2，350A--240MM2，400A--300MM2电缆的规格型号代表的含义型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

电缆线规格选型标准
选择电缆线规格时，需要综合考虑以下因素以确保选型正确并满足安全和性能需求：
1. 电流负荷：根据设备或系统的额定功率和工作电流来确定电缆的载流量。

通常参考电线的安全载流量（也称为电流承载能力），确保在正常运行条件下不会过热。

2. 电压等级：电缆必须能承受线路中可能达到的最大电压。

例如，低压电缆适用于家庭和一般工业应用，而高压电缆则用于输电线路等高电压环境。

3. 环境条件：包括温度、湿度、腐蚀性环境、机械应力（如拖拽、弯曲）等因素。

不同的环境条件要求选择相应耐温等级、防水防潮、耐腐蚀或机械强度高的电缆。

4. 敷设方式：室内布线、地下直埋、架空、管道敷设等不同敷设方式对电缆的要求各不相同，需选用适合该敷设方式的电缆类型。

5. 安全性要求：根据建筑物规范、电气规程以及消防标准，选择符合相关防火阻燃要求的电缆产品。

6. 电缆材质：导体材料一般有铜和铝两种，其中铜芯电缆具有更好的导电性和
抗老化性能。

绝缘材料则有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡胶等多种，各有其特点。

7. 电缆截面积：即常说的平方数，它决定了电缆的载流能力和电阻大小。

常见的规格如1.5平方毫米、2.5平方毫米、4平方毫米、6平方毫米和10平方毫米等，越大平方数的电缆，载流能力越强。

8. 特殊需求：如果需要信号传输质量高或者电磁兼容性好，可能需要选择屏蔽电缆；若是在特定场合如易燃易爆环境，则应选择防爆电缆。

总之，在选择电缆线规格型号时，务必要根据实际工程需求、电气设计参数和当地法规进行合理选型，并参考相关的国家或行业标准。
