电缆选型手册范本

计算机电缆选型手册一、概述计算机电缆主要用于电子计算机系统、监控回路、自动化控制系统等场合，作为信号传输及检测仪器、仪表的连接线。

电缆的选型直接影响到系统的稳定性和可靠性，因此需要根据实际应用环境选择合适的电缆。

二、电缆选型要点1. 材料选择根据应用场合的不同，应选择合适的材料。

对于人流量小、人口密度小的场合或者非公共场合，一般选用聚氯乙烯绝缘或护套材料。

而对于人流量大、人员密集的公共场合，如地铁站、商场、电影院等，则应选用聚烯烃材料或无卤低烟阻燃材料。

对于模拟量信号、输入输出信号、开关量信号（数字信号）、传感器、编码器、现场总线等场合，建议采用专用通信电缆。

同时，应根据用户实际应用环境，对接技术研究院推荐合适的电缆。

2. 屏蔽材料选择在低频电磁干扰、移动和腐蚀的情况下，一般使用镀锡铜丝编织屏蔽。

在射频干扰、固定使用和潮湿的情况下，一般使用铝塑复合皮带搭接屏蔽。

对于射频干扰、灵活性要求较高、相对较弱的干扰，一般使用铜、塑料复合皮带缠包屏蔽。

在射频布干扰、固定使用、相对强烈的干扰情况下使用时，一般使用铜带搭接屏蔽。

用于高频和低频混合的干扰情况时，一般使用铝塑复合带铜丝编织屏蔽。

3. 铠装材料选择铠装主要分为条带铠装和钢丝铠装两种。

当电缆需要铺设在地下，并且工作中需要承受一定量的压力作用时，可以选择钢带装甲结构。

当电缆同时存在正压力和拉力作用的情况（例如垂直轴或落差较大的情况下），可以选择电线手套结构。

三、结语以上就是计算机电缆选型的一些要点。

在具体应用中，需要根据实际环境和需求进行选择。

如需更多信息，可以咨询专业技术人员获取。

上恒电缆选型样本
名目
聚氯乙烯尽缘〔阻燃、耐火〕电线电缆
●产品简介
本产品适用于工频额定电压450/750V及以下动力装置、家用电器、小型电开工具、仪器仪表及照明电源连接之用。

●型号及名称
●性能特点
交联聚乙烯尽缘船用电力电缆
用途:
本产品适于用各种河海船舶及海上石油平台等水上建筑传输电能用的铜芯交联聚乙烯尽缘船用电力电缆。

产品标准:
使用条件:
电缆的长期准许工作温度为-20℃～+90℃
敷设时电缆的最小弯曲曲折折曲曲折折折折半径为电缆直径的6倍(固定敷设)
型号及名称:
生产范围:
表2
电缆的外径及计算重量:
表3CVV-DA型1~3芯电缆
表7CJV92-DA型1~3芯电缆
交货长度:
2电缆不小于200米，其它电缆不小于100米；
2、准许长度不小于20米的短段电缆交货，但数量应不超过交货总长度的10%；
3、依据双方协议可任何长度的电缆交货。

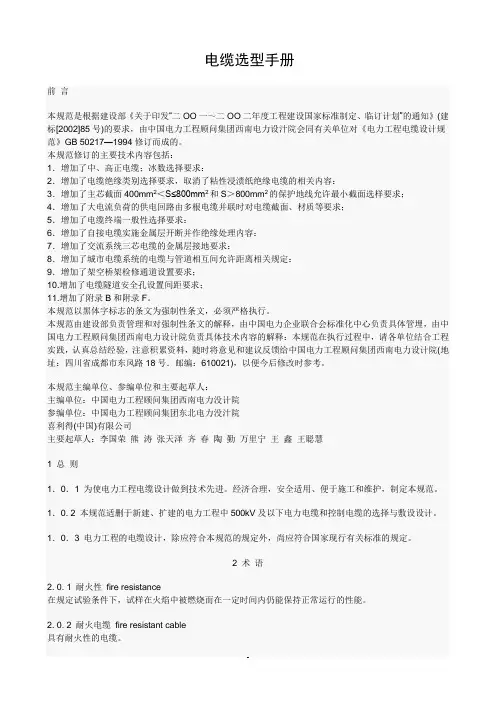

电缆选型手册前言本规范是根据建设部《关于印发“二OO一～二OO二年度工程建设国家标准制定、临订计划”的通知》(建标[2002]85号)的要求，由中国电力工程顾问集团西南电力设汁院会同有关单位对《电力工程电缆设计规范》GB 50217—1994修订而成的。

本规范修订的主要技术内容包括：1．增加了中、高正电缆；冰数选择要求：2．增加了电缆绝缘类别选择要求，取消了粘性浸渍纸绝缘电缆的相关内容：3．增加了主芯截面400mm2＜S≤800mm2和S＞800mm2的保护地线允许最小截面选样要求；4．增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求；5．增加了电缆终端一般性选择要求：6．增加了自接电缆实施金属层开断并作绝缘处理内容：7．增加了交流系统三芯电缆的金属层接地要求：8．增加了城市电缆系统的电缆与管道相互间允许距离相关规定：9．增加了架空桥架检修通道设置要求；10.增加了电缆隧道安全孔设置间距要求；11.增加了附录B和附录F。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化中心负责具体管埋，由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释：本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院(地址：四川省成都市东风路18号．邮编：610021)，以便今后修改时参考。

本规范主编单位、参编单位和主要起草人：主编单位：中国电力工程顾问集团西南电力没计院参编单位：中国电力工程顾问集团东北电力没汁院喜利得(中国)有限公司主要起草人：李国荣熊涛张天泽齐春陶勤万里宁王鑫王聪慧1 总则1．0．1 为使电力工程电缆设计做到技术先进。

经济合理，安全适用、便于施工和维护，制定本规范。

1．0. 2 本规范适删于新建、扩建的电力工程中500kV及以下电力电缆和控制电缆的选择与敷设设计。

电缆选型手册及常用公式(总102页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电缆的选型与配线选择电线平方数和电流一般铜线安全电流最大为：平方毫米铜电源线的安全载流量－－28A。

4 平方毫米铜电源线的安全载流量－－35A 。

6 平方毫米铜电源线的安全载流量－－48A 。

10 平方毫米铜电源线的安全载流量－－65A。

16 平方毫米铜电源线的安全载流量－－91A 。

25 平方毫米铜电源线的安全载流量－－120A。

如果是铝线截面积要取铜线的倍。

如果铜线电流小于 28A，按每平方毫米 10A 来取肯定安全。

如果铜线电流大于 120A，按每平方毫米 5A 来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是 10 平方以下的铝线,平方毫米数乘以 5 就可以了,要是铜线呢,就升一个档, 比如平方的铜线,就按铝线 4 平方计算.一百以上的都是截面积乘以 2, 二十五平方以下的乘以 4, 三十五平方以上的乘以 3, 70 和 95 平方都乘以 ,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线 6 平方毫米以下的铜线，每平方电流不超过 10A 就是安全的，从这个角度讲，你可以选择平方的铜线或平方的铝线。

10 米内，导线电流密度 6A/平方毫米比较合适，10-50 米，3A/平方毫米,50-200 米，2A/平方毫米，500 米以上要小于 1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择 4 平方铜线或者 6 平方铝线。

如果真是距离 150 米供电（不说是不是高楼），一定采用 4 平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

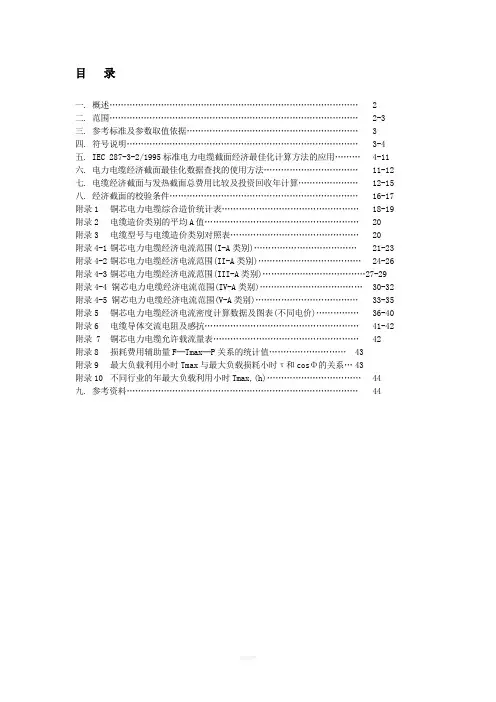

目录一. 概述 (2)二. 范围……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号说明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类别的平均A值 (20)附录3 电缆型号与电缆造价类别对照表 (20)附录4-1 铜芯电力电缆经济电流范围(I-A类别)....................................21-23 附录4-2 铜芯电力电缆经济电流范围(II-A类别)....................................24-26 附录4-3 铜芯电力电缆经济电流范围(III-A类别)....................................27-29 附录4-4 铜芯电力电缆经济电流范围(IV-A类别)....................................30-32 附录4-5 铜芯电力电缆经济电流范围(V-A类别)....................................33-35 附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)...............36-40 附录6 电缆导体交流电阻及感抗......................................................41-42 附录 7 铜芯电力电缆允许载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。

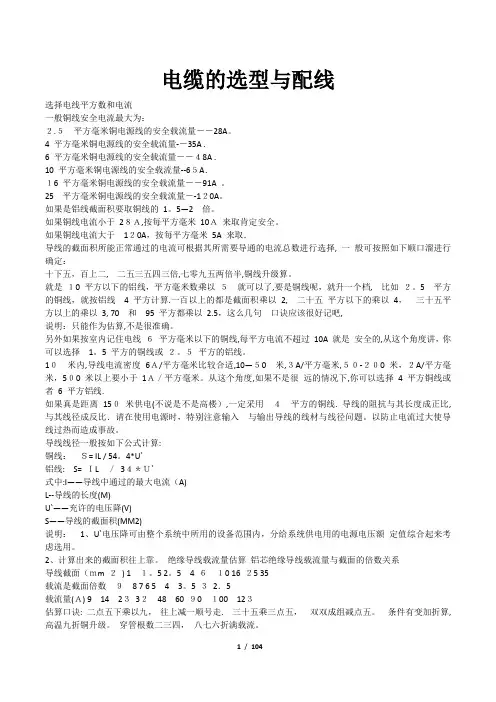

电缆的选型与配线选择电线平方数和电流一般铜线安全电流最大为：２.５平方毫米铜电源线的安全载流量－－28A。

4 平方毫米铜电源线的安全载流量-－35A .6 平方毫米铜电源线的安全载流量－－４8A .10 平方毫米铜电源线的安全载流量--6５A．１6 平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－-1２0A。

如果是铝线截面积要取铜线的1。

5—2倍。

如果铜线电流小于2８Ａ,按每平方毫米10Ａ来取肯定安全。

如果铜线电流大于1２0A，按每平方毫米5A 来取．导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择, 一般可按照如下顺口溜进行确定：十下五，百上二,二五三五四三倍,七零九五两倍半,铜线升级算。

就是１0 平方以下的铝线，平方毫米数乘以５就可以了,要是铜线呢，就升一个档,比如２。

5平方的铜线，就按铝线 4 平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4，三十五平方以上的乘以3, 70和95 平方都乘以2.5，这么几句口诀应该很好记吧,说明：只能作为估算,不是很准确。

另外如果按室内记住电线６平方毫米以下的铜线,每平方电流不超过10A 就是安全的,从这个角度讲，你可以选择1。

5 平方的铜线或２。

５平方的铝线。

1０米内,导线电流密度6Ａ/平方毫米比较合适,10—５0米,３A/平方毫米,５０-２０0 米，２A/平方毫米，5０0 米以上要小于1Ａ／平方毫米。

从这个角度,如果不是很远的情况下,你可以选择 4 平方铜线或者 6 平方铝线.如果真是距离15０米供电(不说是不是高楼）,一定采用４平方的铜线. 导线的阻抗与其长度成正比,与其线径成反比．请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算:铜线：Ｓ= IL / 54。

4*U`铝线:S= ＩL／3４＊Ｕ`式中:I——导线中通过的最大电流（A)L--导线的长度(M)U`——充许的电压降(V)S——导线的截面积(MM2)说明：1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。

电线电缆的选型手册1. 引言电线电缆是电力传输和电气设备连线的重要组成部分。

在电线电缆的选型过程中，需要考虑诸多因素，如电流负载、环境条件、安全要求等。

本手册旨在帮助用户了解电线电缆选型的基本原则和步骤，以便选择适合自己需求的电线电缆。

2. 电线电缆基础知识2.1 电线电缆定义和分类电线电缆是用于传输电能或信号的导体材料，可以分为低压电线电缆和高压电线电缆两大类。

低压电线电缆一般用于低压电力系统和家庭用电，而高压电线电缆用于输电和配电系统。

2.2 电线电缆的结构和构造电线电缆通常由导体、绝缘层、绝缘护套和外护套四部分组成。

导体负责传输电流，绝缘层用于隔离导体和外界，绝缘护套和外护套则保护电线电缆免受外界环境的损害。

2.3 电线电缆的常用规格和标准电线电缆的规格和标准通常由国家、行业或制造商制定。

常见的规格参数包括导体截面积、导体材料、绝缘材料、外护套材料等。

3. 电线电缆选型步骤3.1 确定电流负载和电压等级在选型电线电缆之前，首先需要确定电线电缆所要承载的电流负载和电压等级。

电流负载决定了电线电缆的导体截面积，而电压等级决定了电线电缆的绝缘强度。

3.2 考虑环境条件电线电缆在使用环境中可能受到温度、湿度、化学物质等因素的影响。

因此，在选型电线电缆时需要考虑环境条件，选择适合的绝缘材料和外护套材料。

3.3 考虑安全要求电线电缆的选型还需要考虑安全要求，如防火性能、耐热性能等。

在安装和使用电线电缆时，需要遵守相关的安全标准和规范。

3.4 选型电线电缆根据前面确定的电流负载、电压等级、环境条件和安全要求，可以选择符合要求的电线电缆。

可以参考国家标准、行业标准和制造商提供的产品手册进行选型。

4. 电线电缆选型实例为了帮助读者更好地理解电线电缆的选型过程，本手册附带了一个选型实例。

该实例包括了选型的基本步骤和具体操作，读者可以根据实例来进行选型实践。

5. 选型常见问题解答在电线电缆的选型过程中，用户可能会遇到一些问题和困惑。

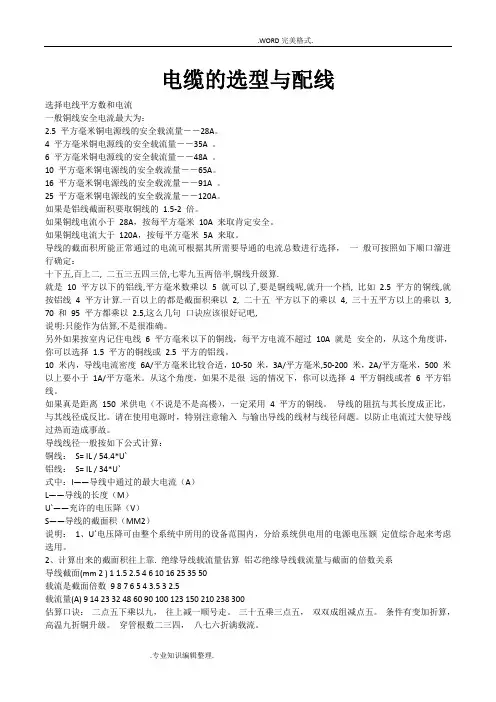

电缆的选型与配线选择电线平方数和电流一般铜线安全电流最大为：2.5 平方毫米铜电源线的安全载流量－－28A。

4 平方毫米铜电源线的安全载流量－－35A 。

6 平方毫米铜电源线的安全载流量－－48A 。

10 平方毫米铜电源线的安全载流量－－65A。

16 平方毫米铜电源线的安全载流量－－91A 。

25 平方毫米铜电源线的安全载流量－－120A。

如果是铝线截面积要取铜线的1.5-2 倍。

如果铜线电流小于28A，按每平方毫米10A 来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A 来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10 平方以下的铝线,平方毫米数乘以 5 就可以了,要是铜线呢,就升一个档, 比如 2.5 平方的铜线,就按铝线 4 平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70 和95 平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6 平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5 平方的铜线或2.5 平方的铝线。

10 米内，导线电流密度6A/平方毫米比较合适，10-50 米，3A/平方毫米,50-200 米，2A/平方毫米，500 米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择 4 平方铜线或者 6 平方铝线。

如果真是距离150 米供电（不说是不是高楼），一定采用 4 平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。

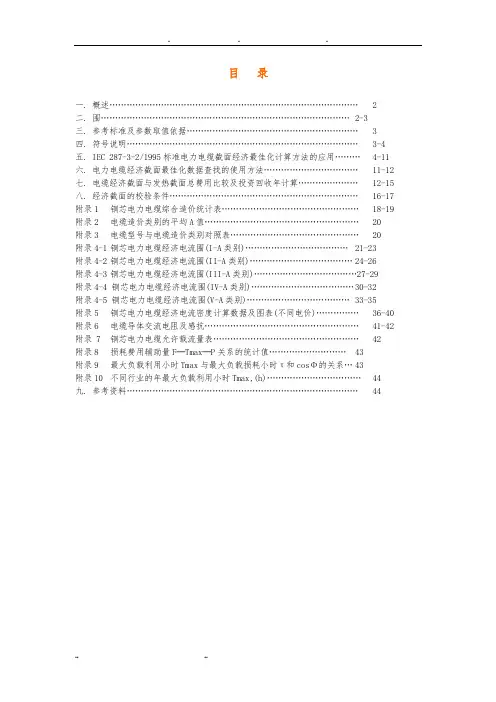

目录一. 概述 (2)二. 围……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号说明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类别的平均A值 (20)附录3 电缆型号与电缆造价类别对照表 (20)附录4-1 铜芯电力电缆经济电流围(I-A类别)………………………………21-23附录4-2 铜芯电力电缆经济电流围(II-A类别)………………………………24-26附录4-3 铜芯电力电缆经济电流围(III-A类别)………………………………27-29附录4-4 铜芯电力电缆经济电流围(IV-A类别)………………………………30-32附录4-5 铜芯电力电缆经济电流围(V-A类别)……………………………… 33-35附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)...............36-40 附录6 电缆导体交流电阻及感抗......................................................41-42 附录 7 铜芯电力电缆允许载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。

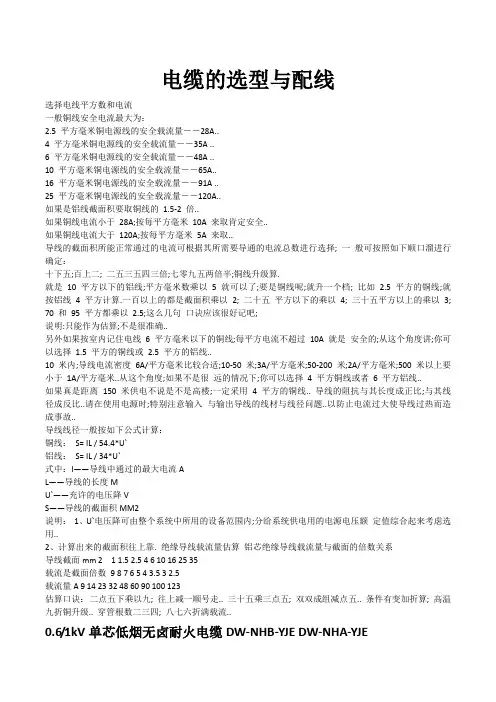

电缆的选型与配线选择电线平方数和电流一般铜线安全电流最大为：2.5 平方毫米铜电源线的安全载流量－－28A..4 平方毫米铜电源线的安全载流量－－35A ..6 平方毫米铜电源线的安全载流量－－48A ..10 平方毫米铜电源线的安全载流量－－65A..16 平方毫米铜电源线的安全载流量－－91A ..25 平方毫米铜电源线的安全载流量－－120A..如果是铝线截面积要取铜线的1.5-2 倍..如果铜线电流小于28A;按每平方毫米10A 来取肯定安全..如果铜线电流大于120A;按每平方毫米5A 来取..导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择; 一般可按照如下顺口溜进行确定：十下五;百上二; 二五三五四三倍;七零九五两倍半;铜线升级算.就是10 平方以下的铝线;平方毫米数乘以 5 就可以了;要是铜线呢;就升一个档; 比如 2.5 平方的铜线;就按铝线 4 平方计算.一百以上的都是截面积乘以2; 二十五平方以下的乘以4; 三十五平方以上的乘以3;70 和95 平方都乘以2.5;这么几句口诀应该很好记吧;说明:只能作为估算;不是很准确..另外如果按室内记住电线6 平方毫米以下的铜线;每平方电流不超过10A 就是安全的;从这个角度讲;你可以选择1.5 平方的铜线或2.5 平方的铝线..10 米内;导线电流密度6A/平方毫米比较合适;10-50 米;3A/平方毫米;50-200 米;2A/平方毫米;500 米以上要小于1A/平方毫米..从这个角度;如果不是很远的情况下;你可以选择4 平方铜线或者6 平方铝线..如果真是距离150 米供电不说是不是高楼;一定采用 4 平方的铜线.. 导线的阻抗与其长度成正比;与其线径成反比..请在使用电源时;特别注意输入与输出导线的线材与线径问题..以防止电流过大使导线过热而造成事故..导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流AL——导线的长度MU`——充许的电压降VS——导线的截面积MM2说明：1、U`电压降可由整个系统中所用的设备范围内;分给系统供电用的电源电压额定值综合起来考虑选用..2、计算出来的截面积往上靠. 绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面mm 2 1 1.5 2.5 4 6 10 16 25 35载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量A 9 14 23 32 48 60 90 100 123估算口诀：二点五下乘以九; 往上减一顺号走.. 三十五乘三点五; 双双成组减点五.. 条件有变加折算; 高温九折铜升级.. 穿管根数二三四; 八七六折满载流..0.6/1kV单芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1k两芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1k三芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1kV四芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1kV五芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1kV三加一芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1kV三加二芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1kV四加一芯低烟无卤耐火电缆DW-NHB-YJE DW-NHA-YJE●0.6/1k两芯铠装低烟无卤耐火电缆DW-NHB-YJE23 DW-NHA-YJE230.6/1k三芯铠装低烟无卤耐火电缆DW-NHB-YJE23 DW-NHA-YJE23●0.6/1kV四芯铠装低烟无卤耐火电缆DW-NHB-YJE23 DW-NHA-YJE23●0.6/1kV五芯铠装低烟无卤耐火电缆DW-NHB-YJE23 DW-NHA-YJE23●0.6/1kV三加一芯铠装低烟无卤耐火电缆DW-NHB-YJE23DW-NHA-YJE23●0.6/1kV三加二芯铠装低烟无卤耐火电缆DW-NHB-YJE23 DW-NHA-YJE23●0.6/1kV四加一芯铠装低烟无卤耐火电缆DW-NHB-YJE23 DW-NHA-YJE23常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率千瓦或千伏安算出电流安的口诀..电流的大小直接与功率有关;也与电压;相别;力率又称功率因数等有关..一般有公式可供计算;由于工厂常用的都是380/220 伏三相四线系统;因此;可以根据功率的大小直接算出电流..2.口诀：低压380/220 伏系统每KW 的电流;安..千瓦;电流;如何计算电力加倍;电热加半..单相千瓦;4 . 5 安..单相380 ;电流两安半..3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准;计算每千瓦的安数..对于某些单相或电压不同的单相设备;其每千瓦的安数.口诀中另外作了说明..①这两句口诀中;电力专指电动机.在380V 三相时力率0.8 左右;电动机每千瓦的电流约为2 安.即将“千瓦数加一倍” 乘2就是电流; 安..这电流也称电动机的额定电流.例1 5.5 千瓦电动机按“电力加倍”算得电流为11 安..例2 4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安..电热是指用电阻加热的电阻炉等..三相380 伏的电热设备;每千瓦的电流为1.5安.即将“千瓦数加一半”乘1.5;就是电流;安..例13 千瓦电加热器按“电热加半”算得电流为4.5 安..例21 5 千瓦电阻炉按“电热加半”算得电流为2 3 安..这口诀并不专指电热;对于照明也适用.虽然照明的灯泡是单相而不是三相;但对照明供电的三相四线干线仍属三相..只要三相大体平衡也可以这样计算..此外;以千伏安为单位的电器如变压器或整流器和以千乏为单位的移相电容器提高力率用也都适用..即是说;这后半句虽然说的是电热;但包括所有以千伏安、千乏为单位的用电设备;以及以千瓦为单位的电热和照明设备..例1 1 2 千瓦的三相平衡时照明干线按“电热加半”算得电流为1 8 安..例230 千伏安的整流器按“电热加半”算得电流为45 安..指380 伏三相交流侧例3 3 2 0 千伏安的配电变压器按“电热加半”算得电流为480 安指380/220 伏低压侧..例4100 千乏的移相电容器380 伏三相按“电热加半”算得电流为150 安..②.在380/220伏三相四线系统中;单相设备的两条线;一条接相线而另一条接零线的如照明设备为单相220 伏用电设备..这种设备的力率大多为1;因此;口诀便直接说明“单相每千瓦4.5 安”..计算时; 只要“将千瓦数乘4.5”就是电流; 安..同上面一样;它适用于所有以千伏安为单位的单相220伏用电设备;以及以千瓦为单位的电热及照明设备;而且也适用于220 伏的直流..例1500 伏安0.5 千伏安的行灯变压器220 伏电源侧按“单相每千瓦4.5 安”算得电流为2.3 安..例2 1000 瓦投光灯按“单相千瓦、4.5 安”算得电流为4.5 安..对于电压更低的单相;口诀中没有提到..可以取220 伏为标准;看电压降低多少;电流就反过来增大多少..比如36伏电压;以220 伏为标准来说;它降低到1/6;电流就应增大到6倍;即每千瓦的电流为6 × 4.5=27 安..比如36 伏;60 瓦的行灯每只电流为0.06 × 27=1.6 安;5 只便共有8 安..③在380/220伏三相四线系统中;单相设备的两条线都接到相线上;习惯上称为单相380 伏用电设备实际是接在两条相线上..这种设备当以千瓦为单位时;力率大多为1;口诀也直接说明:“单相380;电流两安半”..它也包括以千伏安为单位的380 伏单相设备..计算时;只要“将千瓦或千伏安数乘 2.5 就是电流;安..例l32 千瓦钼丝电阻炉接单相380 伏;按电流两安半算得电流为80 安..例22 千伏安的行灯变压器;初级接单相380 伏;按电流两安半算得电流为5 安..例321 千伏安的交流电焊变压器;初级接单相380 伏;按电流两安半算得电流为53 安..注1 ：按“电力加倍”计算电流;与电动机铭牌上的电流有的有些误差;一般千瓦数较大的;算得的电流比铭牌上的略大些;而千瓦数较小的;算得的电流则比铭牌上的略小些;此外;还有一些影响电流大小的因素;不过;作为估算;影响并不大..注2：计算电流时;当电流达十多安或几十安心上;则不必算到小数点以后;可以四舍五入成整数..这样既简单又不影响实用;对于较小的电流也只要算到一位小数和即可..第二章导体载流量的计算口诀1. 用途：各种导线的载流量安全电流通常可以从手册中查找..但利用口诀再配合一些简单的心算;便可直接算出;不必查表..导线的载流量与导线的载面有关;也与导线的材料铝或铜;型号绝缘线或裸线等;敷设方法明敷或穿管等以及环境温度25度左右或更大等有关;影响的因素较多;计算也较复杂..10 下五;1 0 0 上二..2 5 ;3 5 ;四三界..7 0 ;95 ;两倍半..穿管温度;八九折..裸线加一半..铜线升级算..3.说明：口诀是以铝芯绝缘线;明敷在环境温度25 度的条件为准..若条件不同; 口诀另有说明..绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线..口诀对各种截面的载流量电流;安不是直接指出;而是“用截面乘上一定的倍数”;来表示..为此;应当先熟悉导线截面;平方毫米的排列1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始;铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始..①这口诀指出:铝芯绝缘线载流量;安;可以按截面数的多少倍来计算..口诀中阿拉伯数码表示导线截面平方毫米;汉字表示倍数..把口诀的截面与倍数关系排列起来便如下:..10 16-25 35-50 70-95 120....五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下;载流量都是截面数的五倍..“100 上二”读百上二;是指截面100以上;载流量都是截面数的二倍..截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”..而截面70、95 则为2.5 倍..从上面的排列;可以看出:除10 以下及100 以上之外;中间的导线截面是每两种规格属同一倍数..下面以明敷铝芯绝缘线;环境温度为25 度;举例说明:例1 6 平方毫米的;按10 下五;算得载流量为30 安..例2150 平方毫米的;按100 上二;算得载流量为300 安..例370 平方毫米的;按70、95 两2 倍半;算得载流量为175安..从上面的排列还可以看出;倍数随截面的增大而减小..在倍数转变的交界处;误差稍大些..比如截面25 与35 是四倍与三倍的分界处;25属四倍的范围;但靠近向三倍变化的一侧;它按口诀是四倍;即100 安..但实际不到四倍按手册为97 安..而35 则相反;按口诀是三倍;即105 安;实际是117 安..不过这对使用的影响并不大..当然;若能胸中有数;在选择导线截面时;25 的不让它满到100 安;35 的则可以略为超过105 安便更准确了..同样;2.5平方毫米的导线位置在五倍的最始左端;实际便不止五倍〈最大可达20安以上;不过为了减少导线内的电能损耗;通常都不用到这么大;手册中一般也只标12 安..②从这以下;口诀便是对条件改变的处理..本句:穿管温度八九折;是指若是穿管敷设包括槽板等敷设;即导线加有保护套层;不明露的按①计算后;再打八折乘0.8若环境温度超过25 度;应按①计算后;再打九折..乘0.9..关于环境温度;按规定是指夏天最热月的平均最高温度..实际上;温度是变动的;一般情况下;它影响导体载流并不很大..因此;只对某些高温车间或较热地区超过25 度较多时;才考虑打折扣.. 还有一种情况是两种条件都改变穿管又温度较高..则按①计算后打八折;再打九折..或者简单地一次打七折计算即0.8 × 0.9=0.72;约0.7..这也可以说是穿管温度;八九折的意思..例如:铝芯绝缘线10 平方毫米的;穿管八折40 安10 × 5× 0.8 ＝40高温九折45 安10 × 5 × 0.9=45 安..穿管又高温七折35 安1O × 5 × 0.7=3595平方毫米的;穿管八折190安95×2.5×0.8＝190高温九折;214 安95 × 2.5 × 0.9=213.8穿管又高温七折..166 安95 × 2.5 × 0.7 ＝166.3③对于裸铝线的载流量;口诀指出;裸线加一半;即按①中计算后再加一半乘l.5..这是指同样截面的铝芯绝缘线与铝裸线比较;载流量可加大一半..例1 16 平方毫米的裸铝线;96 安16 × 4 × 1.5 ＝96高温;86 安16 × 4 × 1.5 × 0.9=86.4例2 35 平方毫米裸铝线;150 安35 × 3 × 1.5=157.5例3120 平方毫米裸铝线;360 安120 × 2 × 1.5 ＝360④对于铜导线的载流量;口诀指出;铜线升级算..即将铜导线的截面按截面排列顺序提升一级;再按相应的铝线条件计算..例一35 平方的裸铜线25 度;升级为50 平方毫米;再按50 平方毫米裸铝线;25 度计算为225 安50 × 3 × 1.5例二16 平方毫米铜绝缘线25 度;按25 平方毫米铝绝缘的相同条件;计算为100 安25 × 4 例三95 平方毫米铜绝缘线25 度;穿管;按120 平方毫米铝绝缘线的相同条件;计算为192 安120 × 2 × 0.8..第三章配电计算一对电动机配线的口诀1.用途根据电动机容量千瓦直接决定所配支路导线截面的大小;不必将电动机容量先算出电流;再来选导线截面..2.口诀铝芯绝缘线各种截面;所配电动机容量千瓦的加数关系:3.说明此口诀是对三相380 伏电动机配线的..导线为铝芯绝缘线或塑料线穿管敷设..4.由于电动机容量等级较多;因此;口诀反过来表示;即指出不同的导线截面所配电动机容量的范围..这个范围是以比“截面数加大多少”来表示..2.5 加三;4 加四6 后加六;25 五120 导线;配百数为此;先要了解一般电动机容量千瓦的排列:0.8 1.1 1.5 2.2 3 4 5.5 7.5 1O 13 17 22 3040 55 75 100“2.5 加三”;表示2.5 平方毫米的铝芯绝缘线穿管敷设;能配“2.5 加三”千瓦的电动机;即最大可配备5.5 千瓦的电动机..“4 加四”;是4 平方毫米的铝芯绝缘线;穿管敷设;能配“4 加四”千瓦的电动机..即最大可配8 千瓦产品只有相近的7.5 千瓦的电动机..“6 后加六”是说从6 平方毫米开始;及以后都能配“加大六”千瓦的电动机..即6 平方毫米可配12 千瓦;10 平方毫米可配16 千瓦;16 平方毫米可配22 千瓦..“25 五”;是说从25 平方毫米开始;加数由六改变为五了..即25 平方毫米可配30 千瓦;35 平方毫米可配40 千瓦;50 平方毫米可配55 千瓦;70 平方毫米可配75 千瓦..“1 2 0 导线配百数” 读“百二导线配百数” 是说电动机大到100 千瓦..导线截面便不是以“加大”的关系来配电动机;而是120 平方毫米的导线反而只能配100 千瓦的电动机了..例17 千瓦电动机配截面为4 平方毫米的导线按“4 加四”例2 17 千瓦电动机配截面为16 平方毫米的导线按“6后加六” ..例3 28 千瓦的电动机配截面为25 平方毫米的导线按“2 5 五”以上配线稍有余裕; 目前有提高导线载流的趋势..因此;有些手册中导线所配电动机容量;比这里提出的要大些;特别是小截面导线所配的电动机..因此; 即使容量稍超过一点如16平方毫米配23千瓦;或者容量虽不超过;但环境温度较高;也都可适用..但大截面的导线;当环境温度较高时;仍以改大一级为宜..比如70 平方毫米本来可以配75 千瓦;若环境温度较高则以改大为95 平方毫米为宜..而100 千瓦则改配150 平方毫米为宜..第四章电力穿管的口诀1. 用途钢管穿线时;一般规定;管内全部导线的截面包括绝缘层不超过管内空截面的40%;这种计算比较麻烦;为此手册中有编成的表格供使用..口诀仅解诀对三相电动机配线所需管径大小的问题..这时管内所穿的是三条同截面的绝缘线..2 口诀: 焊接钢管内径及所穿三条电力线的截面的关系:20 穿4 、625 只穿1040 穿35一二轮流数3.说明:口诀指的是焊接钢管或称厚钢管;管壁厚2 毫米以上;可以埋于地下的..它不同于电线管或称黑铁灯管..焊接钢管的规格以内径表示;单位是毫米.为了运用口诀;应先了解焊接钢管的规格排列:15 20 25 32 40 50 70 80 毫米①这里已经指明三种管径分别可穿的导线截面..其中20毫米内径的可穿4 及6 平方毫米两种截面..另外两种管径只可穿一种截面;即25毫米内径的只可穿10平方毫米一种截面;40 毫米内径的只可穿35 平方毫米一种截面..②“一二轮流数”是什么意思呢这句口诀是解决其它管径的穿线关系而说的..但它较难理解..为此;我们且把全部关系排列出来看一看:从表中可以看出:从最小的管径15 开始;顺着次序;总是穿一种;二种截面;轮流出现..这就是“一二轮流数”..但是;单独这样记忆;可能较困难;如果配合①来记;便会容易些..比如念到“20 穿4、6”后;便可联想到: 20 的前面是15;而且只种穿一种截面;那便是紧挨着的2.5；而20 的后面是25;也只穿一种截面;应该是紧挨着的10..同样;念到“25只穿10”以及“40 穿35”也都可以引起类似的联想..这样就更容易记住了..实际使用时;往往是已知三条电力线的截面;而要求决定管子的规格..这便要把口诀的说法反过来使用..例1 三条70 平方毫米的电力线;应配50 的焊接钢管由“40 穿35”联想到后面的50 必可穿50;70 两种截面 ..例2 三条16 平方毫米的电力线;应配32 的焊接钢管由“25 只穿10”联想到后面; 或由“40 穿35”联想到前面;都可定出管径为32 ..导线穿管时;为了穿线的方便;要求有一定的管径;但在上述的导线和所配的管径下;当管线短或弯头少时;便比管线长或弯头多的要容易些..因此这时的管径也可配小一些..作法是把导线截面视为小一级的;再来配管径..如10 平方毫米导线本来配25毫米管径的管子;由于管线短或弯头少;现在先看成是6 平方毫米的导线;再来配管径;便可改为20 毫米的了.. 最后提一下:“穿管最大240”; 即三条电力线穿管最大只可能达到240 安环境温度25 度..这时已用到150 平方毫米的导线和80 毫米的管径;施工困难;再大就更难了..了解这个数量;可使我们判断:当线路电流大于240安时;一条管线已不可能;必须用两条或三条管线来满足..这在低压配电室的出线回路中; 常有这种现象..第五章三相鼠笼式异步电动机配控保护设备的口诀1.用途根据三相鼠笼式异步电动机的容量千瓦;决定开关及熔断器中熔体的电流安 ..2.口诀三相鼠笼式电动机所配开关;熔体A对电动机容量千瓦的倍数关系:开关起动;千瓦乘6熔体保护;千瓦乘43.说明口诀所指的是三相380 伏鼠笼式电动机..①小型鼠笼式电动机;当起动不频繁时;可用铁壳开关或其它有保护罩的开关直接起动..铁壳开关的容量安应为电动机的“千瓦数的6 倍”左右才安全..这是因为起动电流很大的缘故..这种用开关直接起动的电动机容量;最大不应超过10千瓦;一般以4 . 5 千瓦以下为宜..例1 1.7 千瓦电动机开关起动; 配15 安铁壳开关..例2 5.5 千瓦电动机开关起动;配30 安铁壳开关计算为33 安;应配60 安开关..但因超过30 安不多;从经济而不影响安全的情况考虑; 可以选3 0 安的..例3 7 千瓦电动机开关起动;配60 安铁壳开关..对于不是用来“直接起动”电动机的开关;容量不必按“6 倍”考虑;而是可以小些..②鼠笼式电动机通常采用熔断器作为短路保护;但熔断器中的熔体电流;又要考虑避开起动时的大电流..为此一般熔体电流可按电动机“千瓦数的4 倍”选择..具体选用时;同铁壳开关一样;应按产品规格选用..这里不便多介绍..不过熔丝软铅丝的规格还不大统一;目前仍用号码表示;见表3-1..熔断器可单独装在磁力起动器之前;也可与开关合成一套如铁壳开关内附有容断器..选用的熔体在使用中如出现：“在开动时熔断”的现象;应检查原因;若无短路现象;则可能还是还没有避开起动电流..这时允许换大的一级熔体必要时也可换大两级;但不宜更大..第六章自动开关脱扣器整定电流选择的口诀1.用途根据电动机容量千瓦或变压器容量千伏安直接决定脱扣器额定电流的大小安2.口诀:电动机瞬动;千瓦20 倍变压器瞬动;千伏安3 倍热脱扣器;按额定值3.说明:自动开关常用在对鼠笼式电动机供电的线路上;作不经常操作的开关..如果操作频繁;可加串一个接触器来操作..自动开关可利用其中的电磁脱扣器瞬动作短路保护;利用其中的热脱扣器或延时脱扣器作过载保护..①这句口诀是指控制一台鼠笼式电动机〈三相380 伏的自动开关;其电磁脱扣器瞬时动作整定电流可按”千瓦数的20 倍”选择..例如:10 千瓦电动机;自动开关电磁脱扣器瞬时动作整定电流;为200 安1O × 20有些小容量的电动机起动电流较大; 有时按”千瓦2 0倍”选择瞬时动作整定电流;仍不能避开起动电流的影响;这时允许再略取大些..但以不超过20% 为宜..②这句口诀指配电变压器后的;作为总开关用的自动开关..其电磁脱扣器瞬时动作整定电流安;可按“千伏安数的3 倍”选择..例如:500 千伏安变压器;作为总开关的自动开关电磁脱扣器瞬时动作整定电流为1500 安500 × 3..③对于上述电动机或变压器的过负荷保护;其热脱扣器或延时过电流脱扣器的整定电流可按电动机或变压器的额定电流选择..如10 千瓦电动机;其整定电流为20 安；40 千瓦电动机;其整定电流为80 安..如500 千伏安变压器;其整定电流为750 安..具体选择时;也允许稍大些..但以不超过20% 为宜..第七章车间负荷1. 用途根据车间内用电设备容量的大小千瓦;估算电流负荷的大小安;作为选择供电线路的依据..冷床50 ;热床75 ..电热120;其余150..台数少时;两台倍数;几个车间;再0 . 3 处..2.口诀按机械工厂车间内不同性质的工艺设备;每100 千瓦设备容量给出相应的估算电流..3.说明口诀是对机械工厂不同加工车间配电的经验数据..适用于三相380 伏..车间负荷电流在生产过程中是不断变化的..一般计算较复杂..但也只能得出一个近似的数据..因此; 利用口诀估算;同样有一定的实用价值;而且比较简单..为了使方法简单;口诀所指的设备容量千瓦;只按工艺用电设备统计统计时;不必分单相;三相;千瓦或千伏安等..可以统统看成千瓦而相加 ..对于一些辅助用电设备如卫生通风机、照明以及吊车等允许忽略;因为在估算的电流中已有适当余裕;可以包括这些设备的用电..有时;统计资料已包括了这些辅助设备..那也不必硬要扣除掉..因为它们参加与否; 影响不大..口诀估出的电流;是三相或三相四线供电线路上的电流..下面对口诀进行说明:①这口诀指出各种不同性质的生产车间每100 千瓦设备容量的估算电流安 ..“冷床50”;指一般车床;刨床等冷加工的机床;每100 千瓦设备容量估算电流负荷约50 安..“热床7 5”指锻、冲、压等热加工的机床; 每1 0 0 千瓦设备容量估算电流负荷约75 安.. “电热1 2 0 ”读“电热百二” 指电阻炉等电热设备;也可包括电镀等整流设备;每100 千瓦设备容量;估算电流负荷约120 安..“其余150” 读“其余百五”指压缩机;水泵等长期运转的设备;每100 千瓦设备容量估算电流负荷约l50 安..例1 机械加工车间机床容量等共240 千瓦;则估算电流负荷为240 ÷ 100× 50=120 安例2 锻压车间空气锤及压力机等共180 千瓦;则估算电流负荷为180 ÷100× 75=135 安例3 热处理车间各种电阻炉共280 千瓦;则估算电流负荷为280 ÷ 100×12O ＝336 安电阻炉中有一些是单相用电设备; 而且有的容量很大..一般应平衡分布于三相中;若做不到;也允许有些不平衡..如果很不平衡;最大相比最小相大一倍以上时;则应改变设备容量的统计方法;即取最大相的千瓦数乘3..以此数值作为车间的设备容量;再按口诀估算其电流..例如某热处理车间三相电阻炉共120 千瓦平均每相40 千瓦;另有一台单相50 千瓦;无法平衡;使最大一相达50+40=90 千瓦..这比负荷小的那相大一倍以上..因此;车间的设备容量应改为90 × 3=270千瓦;再估算电流负荷为270 ÷ 100× 120=324 安..例4 空压站压缩机容量共225 千瓦;则估算电流负荷为225 ÷ 100× 150＝338 安..对于空压站;泵房等装设的备用设备;一般不参加设备容量统计..某泵房有5台28 千瓦的水泵;其中一台备用;则按4 × 28=112 千瓦计算电流负荷为168 安..估出电流负荷后;可根据它选择送电给这个车间的导线规格及截面..这口诀对于其它工厂的车间也适用..其它生产性质的工厂大多是长期运转设备; 一般可按“其余1 5 0 ”的情况计算..也有些负荷较低的长期运转设备;如运输机械皮带等;则可按“电热1 2 0 ”采用..机械工厂中还有些电焊设备;对于附在其它车间的少数容量不大的设备;同样可看作辅助设备而不参加统计..若是电焊车间或大电焊工段;则可按“热床75”处理;不过也要注意单相设备引起的三相不平衡..这可同前面电阻炉一样处理..。

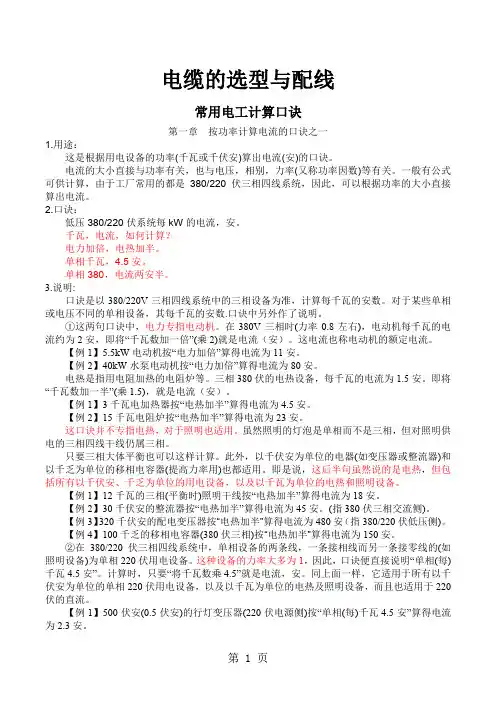

电缆的选型与配线常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关，也与电压，相别，力率(又称功率因数)等有关。

一般有公式可供计算，由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀：低压380/220伏系统每kW的电流，安。

千瓦，电流，如何计算？电力加倍，电热加半。

单相千瓦，4.5安。

单相380，电流两安半。

3.说明:口诀是以380/220V三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中，电力专指电动机。

在380V三相时(力率0.8左右)，电动机每千瓦的电流约为2安，即将“千瓦数加一倍”(乘2)就是电流（安）。

这电流也称电动机的额定电流。

【例1】5.5kW电动机按“电力加倍”算得电流为11安。

【例2】40kW水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

即将“千瓦数加一半”(乘1.5)，就是电流（安）。

【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。

【例2】15千瓦电阻炉按“电热加半”算得电流为23安。

这口诀并不专指电热，对于照明也适用。

虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外，以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。

即是说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。

【例1】12千瓦的三相(平衡时)照明干线按“电热加半”算得电流为18安。

【例2】30千伏安的整流器按“电热加半”算得电流为45安。

(指380伏三相交流侧)。

【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧)。

电力电缆选择手册一、根据国家标准《GB50217-2007电力工程电缆设计规范》，该标准制定了电力电缆形式的类型、导体截面选择和敷设规范。

下表节选其中部分外护层和电力电缆截面的内容，所有节选内容均为非强制性规范。

表一GB50217-2007电力工程电缆设计规范节选3.5 电缆外护层类型3.5.7 保护管中敷设的电缆，应具有挤塑外护层。

3.7 电力电缆截面3.7.1 电力电缆导体截面的选择，应符合下列规定：1. 最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。

持续工作回路的电缆导体工作温度,应符合本规范附录A的规定。

2. 最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。

3. 最大工作电流作用下连接回路的电压降，不得超过该回路允许值。

4. 10kV及以下电力电缆截面除应符合上述1～3款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。

10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B 的规定。

5. 多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2，铝导体不宜小于4mm2。

6. 敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。

3.7.2 10kV 及以下常用电缆按100％持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D 的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

1 环境温度差异。

2 直埋敷设时土壤热阻系数差异。

3 电缆多根并列的影响。

4 户外架空敷设无遮阳时的日照影响。

3.7.3 除本规范第3.7.2 条规定的情况外，电缆按100％持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1. 不适用，未摘录2. 不适用，未摘录3. 敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。
