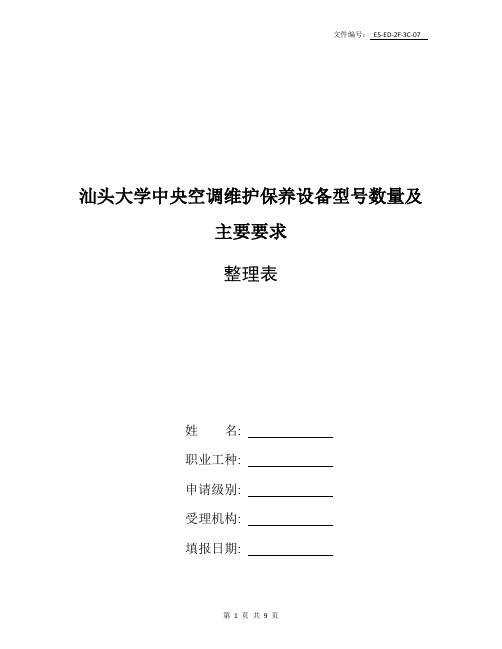

汕头大学中央空调维护保养设备型号数量及主要要求整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑汕头大学中央空调维护保养设备型号、数量及主要要求1.大礼堂中央空调系统空调主机：约克活塞式冷水机组 100冷吨×2台、50冷吨×1台冷冻水泵：11KW×2台、5.5KW×1台冷却水泵：7.5KW×2台、3.7KW×1台冷却塔：2座风柜机：7台2.E座教学楼中央空调（共22台）201阶梯教室：广东华宝风冷式冷水机组 10匹×5台204阶梯教室：广东华宝风冷式冷水机组 10匹×5台一楼东电脑机房：广东华宝风冷式冷水机组 10匹×2台、5匹×1台一楼西电脑机房：广东华宝风冷式冷水机组 10匹×2台、5匹×1台六楼多媒体电教室：广东华宝风冷式冷水机组 10匹×6台3.体育馆中央空调系统开利活塞式水冷柜机：60冷吨×4台冷却水泵：7.5KW×2台冷却塔：1座4.电话总机室空调乐声风冷式分体柜机：15匹×1台五、图书馆中央空调、附属馆多联空调及排风系统（一）、基本情况汕头大学新图书馆建筑面积21244.73平方米，建筑高度17.05米，为三层楼钢筋混凝土框架结构。
馆内为中央空调、附属馆为多联空调（设备基本都采用麦克维尔公司产品），馆内和附属馆都有排风系统。
（二）、维护保养内容（A）维护保养内容表（1年期）（B）管道系统化学清洗工艺及技术要求1．化学清洗液采用专用于清洗制冷机组、中央空调水循环系统的高效安全清洗液，是含有渗透剂的酸性化学除垢剂，可溶解水垢和铁锈，可渗透溶解和分散脱离碱垢，碳酸盐和其他不溶性物质，清洗效果良好，但不损伤管壁。
2．清洗前准备工作：清洗前需要清除管道系统中的杂物。
如水泵进水口过滤器，制冷机组进水室，分集水器底部，冷却塔集水盘等容易积集杂物、污泥的部位，在化学清洗以前必须清除干净。
组合式空调机组技术说明：组合式空调机组特点一、优越的箱体结构1）箱体卓越的机械强度⏹机组采用加强型框架结构，框架由铝型材通过高强度的尼龙三角联接器联接而成，铝型材采用6063T6合金以保证机组更坚固的结构强度；⏹箱体面板为双壁结构，内部采用无氟聚氨脂封闭发泡作为保温材料，具有极好的刚性；⏹箱内合理设计中间连接支撑，使得机组受力更合理，可以保证机组在高压下不发生永久性变形。
2）箱体绝佳的密闭性a)箱体与面板采用双“线接触”防漏风设计，严实稳固，永久性密闭防漏风，“线接触”是目前应用于少数净化空气处理机组和大量船舶密封处理的技术，大家都知道在同样压力下接触面积越小压强越大，密封效果越集中，示例如图：BCA如图所示“C”形状的物体更容易在红色的弹性保温介质上产生局部的密度变化保证最佳的防漏风，同时由于接触面类似于一条直线所以也称之为“线接触”结构。
“线接触”铝合金框架组合式空气处理机组正是应用这一物理原理，在机组的面板与框架之间巧妙的设计了两道“线接触”尖角，保证了整机密封性。
b）盘管段进出水管密封：对于大风量组合式，由于表冷器是多组并联层叠安装，所以进出水管较多，如果处理不当，会造成相当大的漏风率。
空调箱内部采用独特工艺，使用专用的发泡密封工艺技术，彻底杜绝漏风的可能性。
c）段体连接：机组段与段连接处采用专用的密封保温加强措施，使段间渗进的气流改变方向，隔绝气流的渗入。
3）箱体优越的热性能a）箱体铝合金型材防冷桥优化设计：型材中间嵌入PA66尼龙隔热条，使内框和外框架没有金属直接接触，彻底消除框架冷桥；风阀，接水管和检修门等外部件通过隔热材料固定，机组在高湿环境中不会有凝露产生；在箱外露点温度28.2℃～26.2℃，箱内干球温度7℃，相对湿度95%的恶劣工况下测试，机组无凝露现象。
b）面板外板为彩涂板（标配），内板为镀铝锌板（标配），镀铝锌板使用寿命是镀锌板的2~6倍，光热反射能力是镀锌板的2倍；内板和外板间用特制的绝热材料隔开，内填聚氨脂绝热材料，高压均匀无氟发泡，密度高达50kg/m3；箱体传热系数低至0.9W/(m2.K)。
S t a n d a r d w h i t e S e r i e s F .R .L . u n itFilter/Regulator SeriesHow to orderRefer to F.R.L. unit Standard type on page 302, for internal structure and dimensions.Flow characteristicW1000-6-WW1000-8-WW3000-8-WW3000-10-WW4000-8-WW4000-10-WW4000-15-WW8000-20-WW8000-25-WPressure characteristicW1000-WW3000-WW4000-WW8000-WAir flow rate (m 3/min. (ANR))S e c o n d a r y p r e s s u r e (M P a)0.51.01.5Air flow rate (m 3/min. (ANR))S e c o n d a r y p r e s s u r e (M P a)0.51.01.52.0 2.5Air flow rate (m 3/min. (ANR))S e c o n d a r y p r e s s u r e (M P a)Air flow rate (m 3/min. (ANR))1.02.03.04.05.0S e c o n d a r y p r e s s u r e (M P a)Air flow rate (m 3/min. (ANR))S e c o n d a r y p r e s s u r e (M P a)Air flow rate (m 3/min. (ANR))S e c o n d a r y p r e s s u r e (M P a)Air flow rate (m 3/min. (ANR))1.02.03.04.05.0S e c o n d a r y p r e s s u r e (M P a)Air flow rate (m 3/min. (ANR))012345678910S e c o n d a r y p r e s s u r e (M P a)Air flow rate (m 3/min. (ANR))S e c o n d a r y p r e s s u r e (M P a)Primary pressure (MPa)S e c o n d a r y p r e s s u r e (M P a)Primary pressure (MPa)0.2S e c o n d a r y p r e s s u r e (M P a)Primary pressure (MPa)0.2S e c o n d a r y p r e s s u r e (M P a)Primary pressure (MPa)S e c o n d a r y p r e s s u r e (M P a )DimensionsW1000Pressure gauge attached optional dimensions tableW3000For the plastic bowl, the dimensions of the manual cock and the automatic drain are same.t i o nPanel plate thickness:Max. 6mm· AttachmentC type bracket (-B)Part model no.: B120i o nIN OUTL type bracket (-B3)Part model no.: B130· AttachmentC type bracket (-B)Part model no.: B320L type bracket (-B3)Part model no.: B330S t a n d a r d S e r i e s F .R .L . u n itDimensionsDimensionsW4000Pressure gauge attached optional dimensions tableW8000Pressure gauge attached optional dimensions tableOptional dimensionsDimensionsFor the plastic bowl, the dimensions of the manual cock and the automatic drain are same.Metal bowl (option)(W3000, 4000, 8000)i o nINOUTWith automatic drain (FM, F1M)Automatic drain cock (M)· AttachmentC type bracket (-B)Part model no.: B420L type bracket (-B3)Part model no.: B430C type bracket (-B)Part model no.: B820S t a n d a r d S e r i e s F .R .L . u n itInternal structure and parts listInternal structure and parts listW1000W3000 · W4000W8000Note 1: W1000 is element assembly.Note 2: O-ring of W1000 is special shaped.。
★ 印刷资料内的产品可能与实物有差别，购买时请参考实机。
★ 所有资料经过仔细审核，如有任何印刷错漏，麦克维尔公司不承担因此产生的后果。
★ 机型、参数、性能会因产品的改良有所改变，恕不另行通知。
具体参数请以产品铭牌为准。
CH1208-3000-T
麦克维尔（McQuay ）自1872年于美国明尼苏达州创建以来，一直致力于新产品、新技术的研制和开发。
一百多年以来，麦克维尔在空调制冷领域中不仅拥有最精湛的技术、先进的制造手段以及加工工艺设备，而且锐意进取，不断创新，一直走在空调技术发展的前列。
MDW 系列是麦克维尔适应市场需求推出的一款新型中央空调末端空气处理机组。
该系列机组结构紧凑，机组静压可根据客户要求灵活提供，可广泛适用于宾馆、商场、医院、办公楼、写字楼、工厂等中央空调工程，是营造舒适、温馨环境
的理想之选。
说明：
■ 以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；
■ 名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■ 名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进水温度：进水60℃； ■ 表中所列机组重量为机组净重量，运行重量将增加20％左右；■ 上表中（ ）内数值为6排管机组的电机功率；■ 电机功率对应最大的机外全压见P14；
■ 全新风、全回风机组的盘管回路形式可能不同，订购时请注明进风工况代号，全回风机组为“R ”，全新风机组为“F ”，如有特殊需求，麦克维尔可提
供电脑选型，具体参数详见选型结果。
采用防霉型的初效过滤器，初阻力小，大大降低机组耗电量，并且有易清洗，使用方便简捷的特点。
有多种标准的机外全压（或机外静压）机型可选，另可提供不同接管方式、不同出风方式及盘管排数的选择，选择更加方便、快捷、灵活。
25mm 厚的双壁面板，发泡聚氨脂保温，具有极佳的保温、隔音效果。
采用专业的盘管选型软件进行选型设
计，
机组参数高效、准确、可靠。
采用麦克维尔专利无框架结构，无冷桥，防漏风尖角设计，整机漏风率低。
高效及低噪声的前倾多翼双进风风机，采用V 带传动，性能稳定，风量、风压可在允许范围内满足各种需要。
工业产品生产许可证
测试中心通过中国合格评定国家认可委员会认可检测CNAS L0778
ISO 14001环境质量体系认证EMS 80362
ISO9001:2008质量管理体系认证9601019BS-OHSAS18001职业健康安全体系认证
7644
说明：
■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；
■名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进水温度：进水60℃；
■表中所列机组重量为机组净重量，运行重量将增加20％左右；
■上表中（）内数值为6排管机组的电机功率；
■电机功率对应最大的机外全压见P14；
■全新风、全回风机组的盘管回路形式可能不同，订购时请注明进风工况代号，全回风机组为“R”，全新风机组为“F”，如有特殊需求，麦克维
尔可提供电脑选型，具体参数详见选型结果。
说明：
■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；
■名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进水温度：进水60℃；
■表中所列机组重量为机组净重量，运行重量将增加20％左右；
■上表中（）内数值为6排管机组的电机功率；
■电机功率对应最大的机外全压见P14；
■全新风、全回风机组的盘管回路形式可能不同，订购时请注明进风工况代号，全回风机组为“R”，全新风机组为“F”，如有特殊需求，麦克维
尔可提供电脑选型，具体参数详见选型结果。
单位：mm
单位：
mm
MDW-H ၺຳ߲ज़
MDW-H ࢻ߲ज़
MDW-H ၺຳ߲ज़
MDW-H ࢻ߲ज़
单位：
mm
单位：mm
注：上图所标尺寸“D ”为单盘管机组(MDW020H 〜MDW300H)进出水管管径，对于双盘管机组(MDW350H 〜MDW450H)共有两组进出水管，各组进出水管
管径均为“D
”。
MDW-V ࢻ߲ज़
MDW-H 水平出风
单位：mm
单位：mm
注：上图所标尺寸“D ”为单盘管机组(MDW040V 〜MDW300V)进出水管管径，对于双盘管机组(MDW350V 〜MDW450V)共有两组进出水管，各组进出水管管径均为“D
”。
MDW-V ࢻ߲ज़
C
D
D D D MDW-V ࢻ߲ज़
ߎ亢
䖯亢
自主知识产权的整机电脑选型软件，是专门针对麦克维尔MDW 机组推出的选型报价软件，可灵活、方便的根据客户的需求
选择合理的机组，并能提供客户具体的选型结果。
MDW - H 风机水平出风方式
MDW - H
风机顶出风方式
MDW - V
风机顶出风方式
注：
1、 机组的过滤器型式可按需要提供无纺布过滤器（标准配置为初效尼龙过滤器）；
2、 机组功率及机外全压会有相应的改变 ；
3、 根据需要，机组内可增加1排或2排的热水盘管、湿膜加湿器以及增加混合段、安装袋式中效过滤器等。
机组宽度尺寸W 变化情况以软件为主。
出风
11kW 以下的普通电机接线图
࢟૦
~
M 1V 1U
V U 1W W
ሚޝሣ
ޣሣႁී:
࣡ᔇޣሣM
ज़૦࢟૦
1U 2W ~
ሚޝሣ
2V 2V
2U 1V 1W 1U 1V 2U 1W ࣡ᔇ
ႁී:
2W
11kW 和11kW 以上的普通电机接线图
380V/3N~/50Hz 380V/3N~/50Hz
图1 MDW-H 样本上的左右式判定图纸
图2 MDW-V 样本上的左右式判定图纸
߲ज़
ज़
说明：
■以上参数为标准机型的参数。
机外静压一栏的数值为该机组机外全压对应下的机外静压值。
如：MDW020H 机组机外全压80Pa 时，对应的机外静压为50Pa.
说明：
■以上参数为标准机型的参数。
机外静压一栏的数值为该机组机外全压对应下的机外静压值。
如：MDW020H 机组机外全压80Pa 时，对应的机外静压为50Pa.
说明：
■以上参数为标准机型的参数。
机外静压一栏的数值为该机组机外全压对应下的机外静压值。
如：MDW020H 机组机外全压80Pa 时，对应的机外静压为
50Pa.。
