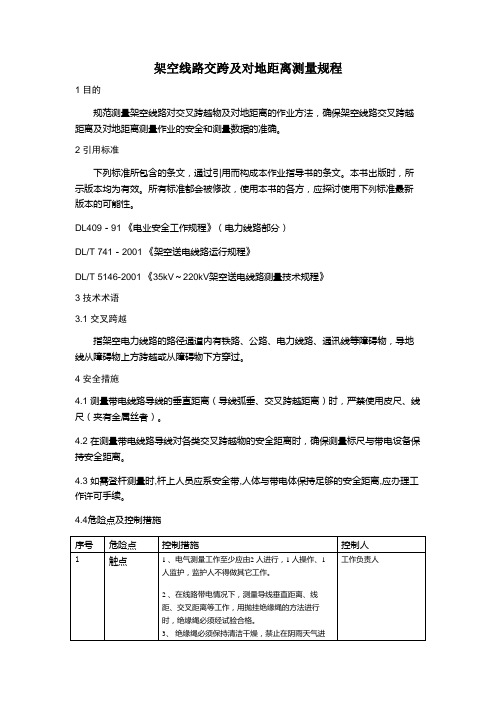

架空线路交跨及对地距离测量规程1 目的规范测量架空线路对交叉跨越物及对地距离的作业方法，确保架空线路交叉跨越距离及对地距离测量作业的安全和测量数据的准确。
2 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修改，使用本书的各方，应探讨使用下列标准最新版本的可能性。
DL409－91 《电业安全工作规程》（电力线路部分）DL/T 741－2001 《架空送电线路运行规程》DL/T 5146-2001 《35kV～220kV架空送电线路测量技术规程》3 技术术语3.1 交叉跨越指架空电力线路的路径通道内有铁路、公路、电力线路、通讯线等障碍物，导地线从障碍物上方跨越或从障碍物下方穿过。
4 安全措施4.1 测量带电线路导线的垂直距离（导线弧垂、交叉跨越距离）时，严禁使用皮尺、线尺（夹有金属丝者）。
4.2 在测量带电线路导线对各类交叉跨越物的安全距离时，确保测量标尺与带电设备保持安全距离。
4.3 如需登杆测量时,杆上人员应系安全带,人体与带电体保持足够的安全距离,应办理工作许可手续。
4.4危险点及控制措施5 作业准备5.1 人员准备测工1 名，要求能熟练掌握经纬仪；杆上作业人员1名；辅助测工2 名，记录数据及立标尺等。
5.2 机具准备根据工作现场实际情况确定作业方法，准备相应的工具。
5.2.1 采用直接测量法，准备测绳（绝缘）一条，登杆工具一副，个人安全工具,尺子一把或测高仪一台。
5.2.2 采用间接测量法，准备经纬仪一台及塔尺、钢尺各一把。
6 作业周期新架设线路投入运行一年后测量一次，以后根据线路巡视情况安排和线路运行通道环境的变化进行检测。
7 作业流程8 作业项目、工艺要求及质量标准8.1 作业项目8.1.1 直接测量法检查导线对地及交叉跨越物的距离，可以采用比较直观的直接测量法，用测绳（或绝缘绳）抛挂在导线上直接测量出导线对地或交叉跨越物的距离，也可采用测高仪直接测读出导线对地或交叉跨越物的距离。
第35卷2007年4月云 南 电 力 技 术Y UNNAN ELECT R I C P OW ER Vol 135No 12Ap r 12007 收稿日期:2006-12-28架空送电线路中交叉跨越的测量方法陈鸿兴(云南省电力设计院,云南 昆明 650011)摘要:概述了架空送电线路中交叉跨越测量的各种方法、技巧及注意事项,并提出在棱镜无法到达跨越点情况下,线高测量的新方法。
关键词:跨越点 平距 天顶距中图分类号:T M 72 文献标识码:B 文章编号:1006-7345(2007)02-0046-021 交叉跨越测量111 常规方法众所周知跨越物高度的测量需测定测站至跨越点的平距(D )及测站到跨越物的天顶距(V ),量取测站仪器高(i ),通过以下公式可以计算出:H 跨越物=H 测站+D ÷TanV +i(公式1,H 表示为高程)跨越物高度的测量精度取决于平距D 及天顶距V 的测量精度,通常我们在同一测站对上述两项进行一个测回的观测即可满足跨越物高度的精度要求。
112 带电设备附近测量方法在变电所或电厂测量龙门架及母线夹高度的时候,通常设备带电,棱镜不宜到达,此时可用全站仪激光测距模式,直接对准跨越物进行测量。
此方法既安全又方便,但考虑到电磁影响,平距需多测几测回,在测回较差不大的情况下取平距均值;全站仪激光测距模式测程较短,一般在100m 以内,所以设站不宜距观测点太远。
113 仰角较大时的测量方法1)测站距跨越物较近、仰角大且无法观测跨越点的天顶距时,可以在线路前进方向或后退方向重新传一颗便于观测交叉跨越的桩,然后再于该桩设站,用111所述常规方法测量(如果测站是转角,也可以在前进方向的反向延长线重新传桩设站测量)。
2)测站距跨越物较近、仰角大但还能观测跨越点的天顶距时,不宜采用111所述常规方法测量,此时可采用11311方法重新传桩后再设站测量,当仰角小于10°时,即使平距D 有2m 的误差,跨越物高度误差只在013m 范围内;当然也可以采用112方法,用激光测距模式直接对准跨越点测量,也能取得较好的效果。
