电压互感器基本知识与选型要求

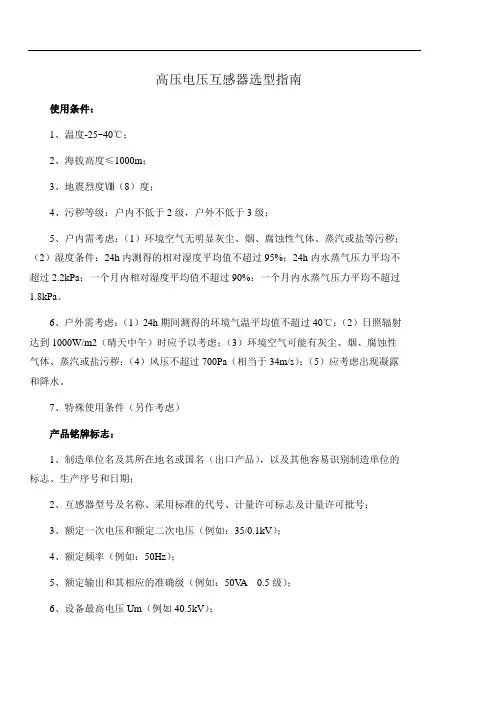

高压电压互感器选型指南使用条件：1、温度-25~40℃；2、海拔高度≤1000m；3、地震烈度Ⅷ（8）度；4、污秽等级：户内不低于2级，户外不低于3级；5、户内需考虑：（1）环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽；（2）湿度条件：24h内测得的相对湿度平均值不超过95%；24h内水蒸气压力平均不超过2.2kPa；一个月内相对湿度平均值不超过90%；一个月内水蒸气压力平均不超过1.8kPa。

6、户外需考虑：（1）24h期间测得的环境气温平均值不超过40℃；（2）日照辐射达到1000W/m2（晴天中午）时应予以考虑；（3）环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽；（4）风压不超过700Pa（相当于34m/s）；（5）应考虑出现凝露和降水。

7、特殊使用条件（另作考虑）产品铭牌标志：1、制造单位名及其所在地名或国名（出口产品），以及其他容易识别制造单位的标志、生产序号和日期；2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号；3、额定一次电压和额定二次电压（例如：35/0.1kV）；4、额定频率（例如：50Hz）；5、额定输出和其相应的准确级（例如：50V A 0.5级）；6、设备最高电压Um（例如40.5kV）；7、额定绝缘水平；额定电压因数和相应的额定时间；8、绝缘耐热等级；9、二次绕组性能参数；10、设备种类：户内或户外；11、结构型式：油浸式或全封闭浇注式12、一次绕组带熔断器保护；下表中负载功率因数取cosΦ=0.8（滞后），产品性能要符合标准：GB1207-2006《电压互感器》。

8、二次绕组绝缘要求二次绕组之间及对地绝缘的额定短时工频耐压3kV，二次绕组之间及对地的绝缘电阻应不低于100MΩ。

电压互感器代号意义：。

电压互感器电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

（1）按安装地点可分为户内式和户外式。

35kV及以下多制成户内式；35kV以上则制成户外式。

（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。

（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。

（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV 以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。

（5）此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kV～330kV的中性点直接接地的电网中。

2、工作原理电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

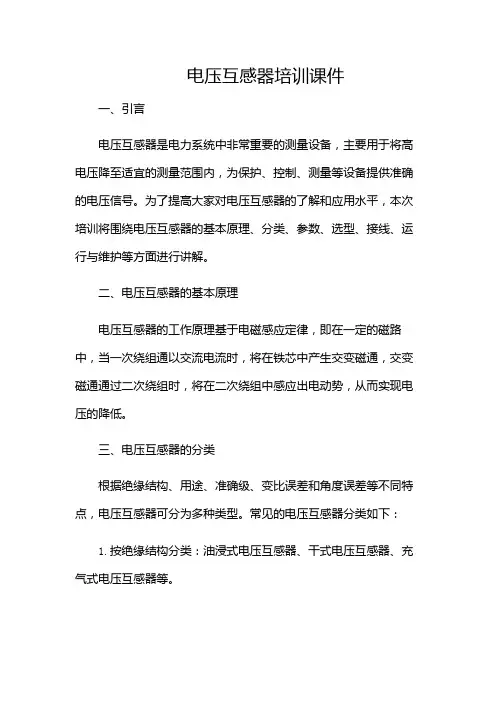

电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。

为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。

二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。

三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。

常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。

2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。

3.按准确级分类：0.2级、0.5级、1级、3级等。

4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。

四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。

这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。

五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。

2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。

3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。

4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。

5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。

6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。

六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。

在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。

七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。

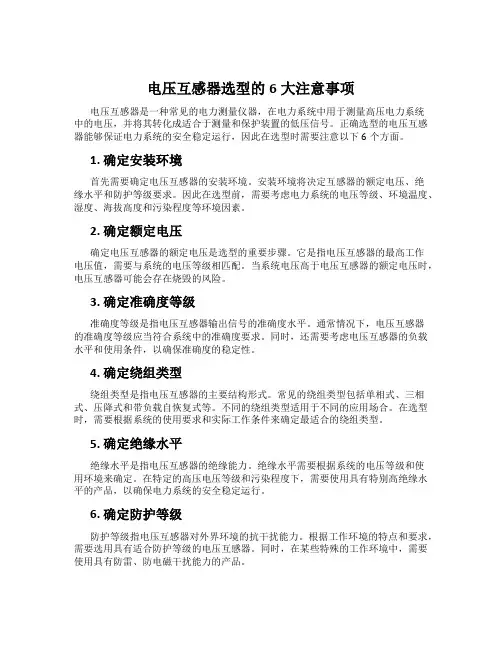

电压互感器选型的6大注意事项电压互感器是一种常见的电力测量仪器，在电力系统中用于测量高压电力系统中的电压，并将其转化成适合于测量和保护装置的低压信号。

正确选型的电压互感器能够保证电力系统的安全稳定运行，因此在选型时需要注意以下6个方面。

1. 确定安装环境首先需要确定电压互感器的安装环境。

安装环境将决定互感器的额定电压、绝缘水平和防护等级要求。

因此在选型前，需要考虑电力系统的电压等级、环境温度、湿度、海拔高度和污染程度等环境因素。

2. 确定额定电压确定电压互感器的额定电压是选型的重要步骤。

它是指电压互感器的最高工作电压值，需要与系统的电压等级相匹配。

当系统电压高于电压互感器的额定电压时，电压互感器可能会存在烧毁的风险。

3. 确定准确度等级准确度等级是指电压互感器输出信号的准确度水平。

通常情况下，电压互感器的准确度等级应当符合系统中的准确度要求。

同时，还需要考虑电压互感器的负载水平和使用条件，以确保准确度的稳定性。

4. 确定绕组类型绕组类型是指电压互感器的主要结构形式。

常见的绕组类型包括单相式、三相式、压降式和带负载自恢复式等。

不同的绕组类型适用于不同的应用场合。

在选型时，需要根据系统的使用要求和实际工作条件来确定最适合的绕组类型。

5. 确定绝缘水平绝缘水平是指电压互感器的绝缘能力。

绝缘水平需要根据系统的电压等级和使用环境来确定。

在特定的高压电压等级和污染程度下，需要使用具有特别高绝缘水平的产品，以确保电力系统的安全稳定运行。

6. 确定防护等级防护等级指电压互感器对外界环境的抗干扰能力。

根据工作环境的特点和要求，需要选用具有适合防护等级的电压互感器。

同时，在某些特殊的工作环境中，需要使用具有防雷、防电磁干扰能力的产品。

以上就是电压互感器选型的6大注意事项，选型时需结合实际工作环境及使用要求进行综合考虑，以确保电力系统的安全可靠性。

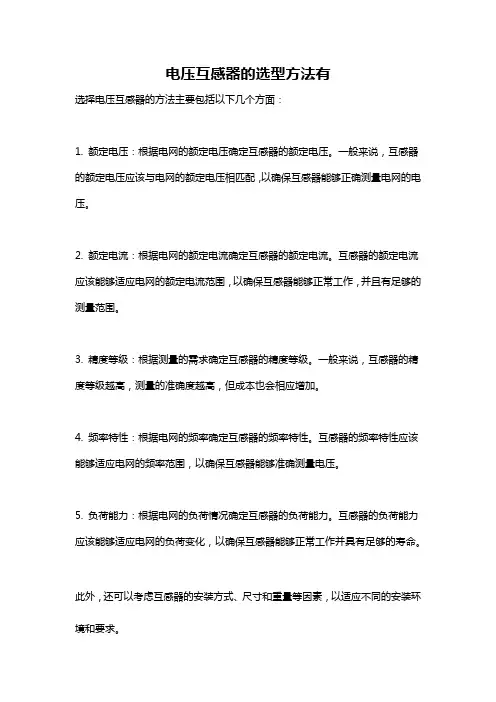

电压互感器的选型方法有
选择电压互感器的方法主要包括以下几个方面：
1. 额定电压：根据电网的额定电压确定互感器的额定电压。

一般来说，互感器的额定电压应该与电网的额定电压相匹配，以确保互感器能够正确测量电网的电压。

2. 额定电流：根据电网的额定电流确定互感器的额定电流。

互感器的额定电流应该能够适应电网的额定电流范围，以确保互感器能够正常工作，并且有足够的测量范围。

3. 精度等级：根据测量的需求确定互感器的精度等级。

一般来说，互感器的精度等级越高，测量的准确度越高，但成本也会相应增加。

4. 频率特性：根据电网的频率确定互感器的频率特性。

互感器的频率特性应该能够适应电网的频率范围，以确保互感器能够准确测量电压。

5. 负荷能力：根据电网的负荷情况确定互感器的负荷能力。

互感器的负荷能力应该能够适应电网的负荷变化，以确保互感器能够正常工作并具有足够的寿命。

此外，还可以考虑互感器的安装方式、尺寸和重量等因素，以适应不同的安装环境和要求。

电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号，同时保证在系统故障时能够提供可靠的保护。

电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域，对于确保电力系统的安全稳定运行具有重要意义。

电压互感器的工作原理基于电磁感应定律，即当两个线圈以一定的比例绕在一起时，它们之间会产生磁通量的变化，从而在另一个线圈中产生感应电动势。

电压互感器的一次线圈接在高压侧，二次线圈接在低压侧或仪表上。

当高压侧发生电压变化时，一次线圈中的磁通量也会随之变化，从而在二次线圈中产生相应的感应电动势，使低压侧的电压发生变化，实现高电压与低电压之间的变换。

电压互感器的种类繁多，根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同，可以分为单相、三相、交直流等多种类型。

电压互感器基本知识与选型要求目录一、电压互感器基本知识 (3)1. 电压互感器的定义及作用 (4)2. 电压互感器的种类与特点 (5)2.1 常用种类 (6)2.2 各种类的特点 (7)3. 电压互感器的技术参数 (8)3.1 额定电压 (9)3.2 额定电流 (10)3.3 准确度等级 (11)3.4 绝缘性能参数 (12)二、电压互感器选型要求 (13)1. 选型原则 (14)1.1 根据实际需求选择合适的类型 (15)1.2 考虑设备的环境适应性 (16)1.3 遵循相关标准及规范 (18)2. 选型注意事项 (19)2.1 额定电压与电源匹配 (20)2.2 额定电流与负载匹配 (21)2.3 考虑二次侧绕组需求 (23)2.4 准确度和精度要求 (24)三、电压互感器的应用与维护 (25)1. 应用注意事项 (26)1.1 安装要求 (27)1.2 使用环境要求 (28)1.3 接线方式及注意事项 (29)2. 维护保养 (30)2.1 定期检查 (31)2.2 预防性试验 (32)2.3 故障处理及更换 (33)四、电压互感器选型实例分析 (35)1. 选型案例分析 (36)1.1 某电力系统中的电压互感器选型 (37)1.2 其他典型应用场景介绍 (38)2. 选型过程中的常见问题及解决方案 (39)2.1 问题一 (40)2.2 问题二 (41)2.3 问题三 (42)五、相关法规与标准 (44)1. 国家相关法规要求 (44)2. 行业相关标准规范介绍 (45)一、电压互感器基本知识电压互感器是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压侧的电压信号降低到适合仪表、继电器等设备使用的低电压信号，以便于测量、保护和控制。

电压互感器的性能参数包括变比、额定一次电流、二次负载阻抗、绝缘等级等。

变比：电压互感器的变比是指其一次侧输出电压与二次侧输出电压之比。

变比的选择应根据实际需要，既要保证测量精度，又要满足二次设备的接入要求。

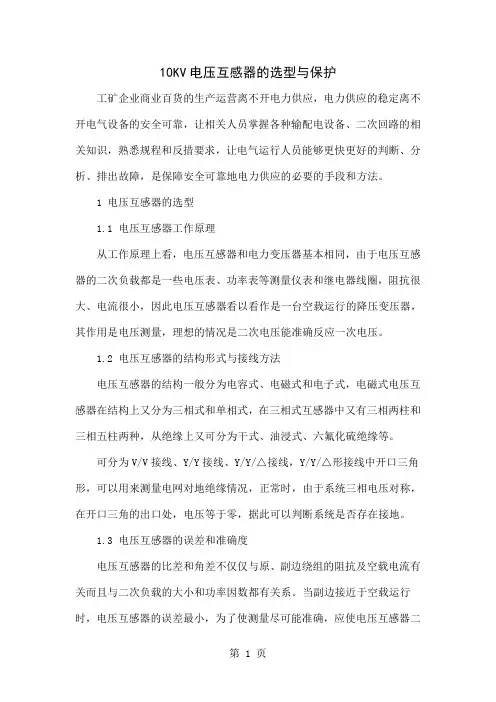

10KV电压互感器的选型与保护工矿企业商业百货的生产运营离不开电力供应，电力供应的稳定离不开电气设备的安全可靠，让相关人员掌握各种输配电设备、二次回路的相关知识，熟悉规程和反措要求，让电气运行人员能够更快更好的判断、分析、排出故障，是保障安全可靠地电力供应的必要的手段和方法。

1 电压互感器的选型1.1 电压互感器工作原理从工作原理上看，电压互感器和电力变压器基本相同，由于电压互感器的二次负载都是一些电压表、功率表等测量仪表和继电器线圈，阻抗很大、电流很小，因此电压互感器看以看作是一台空载运行的降压变压器，其作用是电压测量，理想的情况是二次电压能准确反应一次电压。

1.2 电压互感器的结构形式与接线方法电压互感器的结构一般分为电容式、电磁式和电子式，电磁式电压互感器在结构上又分为三相式和单相式，在三相式互感器中又有三相两柱和三相五柱两种，从绝缘上又可分为干式、油浸式、六氟化硫绝缘等。

可分为V/V接线、Y/Y接线、Y/Y/△接线，Y/Y/△形接线中开口三角形，可以用来测量电网对地绝缘情况，正常时，由于系统三相电压对称，在开口三角的出口处，电压等于零，据此可以判断系统是否存在接地。

1.3 电压互感器的误差和准确度电压互感器的比差和角差不仅仅与原、副边绕组的阻抗及空载电流有关而且与二次负载的大小和功率因数都有关系。

当副边接近于空载运行时，电压互感器的误差最小，为了使测量尽可能准确，应使电压互感器二次负载降到最小。

发动厂和变电站控制屏上的测量仪表采用0.5～1级电压互感器、3级电压互感器可用于一般精密度不高的测量或者用于继电保护。

电压互感器可以通过高导磁材料制作铁芯或者增加匝数降低磁密度来减小误差也可以采用人工补偿的方法。

1.4 电压互感器二次回路接地问题电压互感器二次回路必须有一点接地，以保证在二次回路上工作人员的安全和二次回路绝缘不遭受过电压的威胁。

电压互感器二次回路的接地点，原则上可以接在任意一点，但是习惯上接在二次回路的零点或者二次回路的B相，对于V/V接线由于不存在中性点，一般都采用B相接地，对于Y/Y/△接线，开口三角没有中性点，采取出线端子一相接地，如果二次回路采用Y接法，可以采用零点接地或者B相接地。

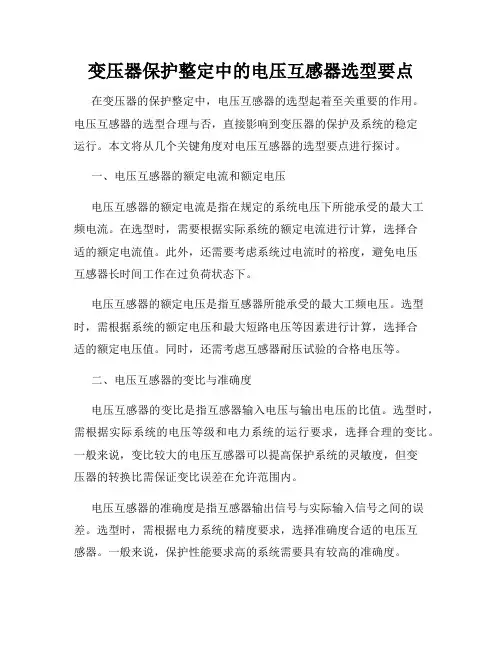

变压器保护整定中的电压互感器选型要点在变压器的保护整定中，电压互感器的选型起着至关重要的作用。

电压互感器的选型合理与否，直接影响到变压器的保护及系统的稳定运行。

本文将从几个关键角度对电压互感器的选型要点进行探讨。

一、电压互感器的额定电流和额定电压电压互感器的额定电流是指在规定的系统电压下所能承受的最大工频电流。

在选型时，需要根据实际系统的额定电流进行计算，选择合适的额定电流值。

此外，还需要考虑系统过电流时的裕度，避免电压互感器长时间工作在过负荷状态下。

电压互感器的额定电压是指互感器所能承受的最大工频电压。

选型时，需根据系统的额定电压和最大短路电压等因素进行计算，选择合适的额定电压值。

同时，还需考虑互感器耐压试验的合格电压等。

二、电压互感器的变比与准确度电压互感器的变比是指互感器输入电压与输出电压的比值。

选型时，需根据实际系统的电压等级和电力系统的运行要求，选择合理的变比。

一般来说，变比较大的电压互感器可以提高保护系统的灵敏度，但变压器的转换比需保证变比误差在允许范围内。

电压互感器的准确度是指互感器输出信号与实际输入信号之间的误差。

选型时，需根据电力系统的精度要求，选择准确度合适的电压互感器。

一般来说，保护性能要求高的系统需要具有较高的准确度。

三、电压互感器的抗短路能力和过载能力电压互感器的抗短路能力是指在系统短路故障时互感器能够承受的最大电流。

选型时，需根据系统的短路电流值，选择具有足够抗短路能力的电压互感器，以确保互感器的安全可靠工作。

电压互感器的过载能力是指互感器在系统负载变化大或突变时，能够承受的瞬态过载电流。

选型时，需根据电力系统的负载特点和负载变化范围，选择具有足够过载能力的电压互感器。

四、电压互感器的绝缘性能和温升电压互感器的绝缘性能是指互感器在工作电压下各绝缘结构之间的绝缘电阻值。

选型时，需根据系统电压等级和运行要求，选择具有良好绝缘性能的电压互感器，确保系统的安全可靠运行。

电压互感器的温升是指在额定负载下，互感器的温度升高值。

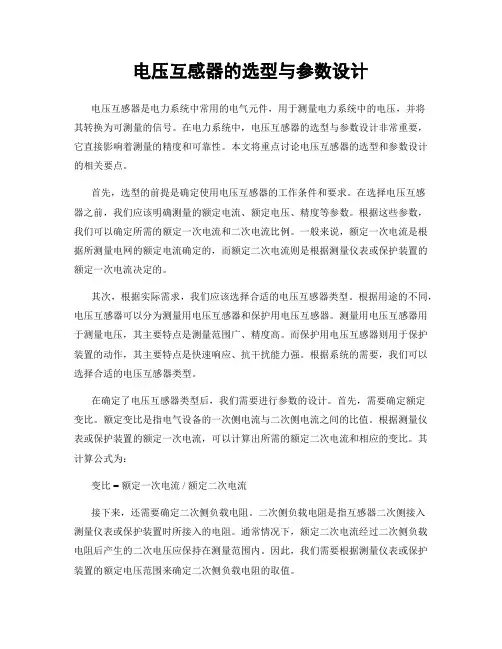

电压互感器的选型与参数设计电压互感器是电力系统中常用的电气元件，用于测量电力系统中的电压，并将其转换为可测量的信号。

在电力系统中，电压互感器的选型与参数设计非常重要，它直接影响着测量的精度和可靠性。

本文将重点讨论电压互感器的选型和参数设计的相关要点。

首先，选型的前提是确定使用电压互感器的工作条件和要求。

在选择电压互感器之前，我们应该明确测量的额定电流、额定电压、精度等参数。

根据这些参数，我们可以确定所需的额定一次电流和二次电流比例。

一般来说，额定一次电流是根据所测量电网的额定电流确定的，而额定二次电流则是根据测量仪表或保护装置的额定一次电流决定的。

其次，根据实际需求，我们应该选择合适的电压互感器类型。

根据用途的不同，电压互感器可以分为测量用电压互感器和保护用电压互感器。

测量用电压互感器用于测量电压，其主要特点是测量范围广、精度高。

而保护用电压互感器则用于保护装置的动作，其主要特点是快速响应、抗干扰能力强。

根据系统的需要，我们可以选择合适的电压互感器类型。

在确定了电压互感器类型后，我们需要进行参数的设计。

首先，需要确定额定变比。

额定变比是指电气设备的一次侧电流与二次侧电流之间的比值。

根据测量仪表或保护装置的额定一次电流，可以计算出所需的额定二次电流和相应的变比。

其计算公式为：变比 = 额定一次电流 / 额定二次电流接下来，还需要确定二次侧负载电阻。

二次侧负载电阻是指互感器二次侧接入测量仪表或保护装置时所接入的电阻。

通常情况下，额定二次电流经过二次侧负载电阻后产生的二次电压应保持在测量范围内。

因此，我们需要根据测量仪表或保护装置的额定电压范围来确定二次侧负载电阻的取值。

此外，还需要考虑一些其他的参数设计。

例如，绝缘水平、阻抗、频率响应等。

绝缘水平是指互感器的绝缘材料和结构设计能否保证安全可靠的工作。

阻抗是指互感器的内部电阻，通常应保持较低的阻抗，以确保测量的准确性。

频率响应是指互感器在不同频率下的响应特性，我们需要根据系统工作的频率范围选择合适的互感器。

互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。

1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。

2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。

电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。

根据结构不同，电流互感器又可以分为：a、普通电流互感器。

其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。

与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。

二次绕组接近于短路状态，相对于一台短路运行的变压器。

图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。

二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。

互感器基础知识介绍内容预览测量用互感器在电力线路中用于对交流电压或电流进行变换，以满足高电压或大电流的测量，起着一次系统与二次系统之间的桥梁作用。

一、电流互感器1、电流互感器简称为TA，种类也很多，按电压等级分为低压和高压；按一次线圈的匝数可分为单匝式和多匝式；按外形可分为羊角式和穿心式；按安装方法可分为支持式和穿墙式；按绝缘方式可分为油浸式、干式和瓷绝缘；按安装地点可分为户内式和户外式；按铁芯多少可分为单铁芯和多铁芯。

2、TA的型号一般表为：□ □ □--□ □--□第一个方框代表：L（电流）第二个方框代表：见下表第三个方框代表：见下表第四个方框代表：额定电压第五个方框代表：准确度等级第六个方框代表：额定电流表一：电流互感器的字母意义第二个方框A 穿墙式第三个方框Z 浇注绝缘B 支持式C 瓷绝缘D 贯穿式单匝W 户外装置F 贯穿式复匝 B 过流保护M 贯穿式母线型G 改进型R 装入式 D 差动保护Q 线圈式S 速饱和C 瓷箱式J 接地保护或加大容量Z 支柱式Q 加强型Y 低压型K 瓷外壳式3、电流互感器工作原理（原理接线见右图）（1）电流互感器的特点是： (1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流，而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n。

因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。

kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。

（2）电流互感器使用时注意事项电流互感器二次侧不允许开路运行。

如果电流互感器二次侧开路，铁芯中的磁通随一次电流的增大面急剧增大，不仅引起铁心严重饱和，而且在二次侧感应产生一个高电压，对二次回路绝缘有严重危害，甚至击穿烧坏，而且由于铁心饱和，磁感应强度的曲线变化陡度增加，引起二次侧感应电势出现很高的尖顶波，其电压幅值可达2~3KV的危险数值，这时如果有人触及二次回路，也容易造成触电伤害。

电力系统中电压互感器的选型与应用电力系统中，电压互感器是一种重要的电气测量设备，用于测量和传递电力系统中各个节点的电压信息，以确保电力系统的正常运行。

在进行电压互感器的选型与应用时，需要考虑多个因素，包括电压等级、测量精度、安全性能等。

本文将就这些方面进行详细探讨。

一、电压互感器的选型要考虑的因素1. 电压等级：根据所测量电压的等级确定电压互感器的额定电压。

通常，电压互感器的额定电压应大于所测量电压的等级，以确保测量的准确性和稳定性。

2. 测量精度：电压互感器的测量精度直接影响到电力系统的安全性和稳定性。

精度等级通常分为1.0级、0.5级、0.2级等，选择适当的精度等级需根据具体的测量要求和系统要求进行确定。

3. 负荷能力：电压互感器在长时间工作时，需承受额定电压的负荷并保持稳定。

因此，在选型过程中要注意互感器的负荷能力是否能够适应系统的电气负荷变化。

4. 频率特性：不同的电力系统可能具有不同的频率，电压互感器应适应这些频率特性。

一般来说，电压互感器应具备较宽的频率响应范围，以保证测量的准确性。

5. 绝缘强度：电压互感器处于高压环境中，其绝缘性能至关重要。

选型时，需考虑互感器的击穿电压和耐电压能力，确保互感器能够正常工作并避免发生安全事故。

二、电压互感器的应用1. 电力测量：电压互感器广泛应用于电力系统的电能计量和监测中，用于测量各个节点的电压值，并反馈给控制中心或监测设备，以实现对电力系统的监控和管理。

2. 过电压保护：在电力系统中，突发的过电压可能会对设备和线路造成损坏，甚至导致系统故障。

电压互感器用于监测电力系统的电压变化情况，一旦检测到超过设定值的过电压情况，及时触发过电压保护装置，以保护系统的安全运行。

3. 电流互感器配合使用：电流互感器和电压互感器在电力系统中通常同时应用，以实现对电流和电压的测量和监测。

通过电压互感器和电流互感器的协同工作，可以实现对电力系统各个节点电能的计算和分析。
