施工组织与设计平面图.ppt

施工组织课程设计设计编号：1班级：工程造价B-112班姓名：于鹏辉学号：201105094216指导老师：魏赵斌华北科技学院建设工程学院工程管理系2013-06-22施工组织课程设计一、工程概况Ⅰ.工程建设概况本工程为廊坊市某厂综合楼，位于金花路，由I部和II部组成L型转角楼。

采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。

（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。

总建筑面积7834m2。

（2）绝对标高，±0.00相当于绝对标高25.044。

（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。

楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。

墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。

施工时横向预制梁吊装后再现浇纵向框架梁和次梁。

（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。

水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。

（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。

其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。

（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。

（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。

Ⅱ.工程施工概况㈠施工工期要求基础工程由甲方自己完成。

施工单位由0.00开始，总工期为8个月。

从2013年3月15日至同年11月15竣工。

㈡地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。

建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路（见总平面图）。

㈢气象条件夏秋两季主导风向南偏西，冬季北偏西。

第二章、施工现场平面布置和临时设施、临时道路布置1.施工平面布置的依据及原则1.1布置依据(1)施工招标招标文件有关要求及招标用图纸。

(2)发包人提供的总平面图、周围道路、现场勘察情况。

(3)投标编制的施工组织设计、施工部署。

(4)相关施工规范、规程以及当地的安全文明施工标准及环境保护要求。

1.2布置原则(1)满足施工生产前提下，紧凑合理、少占用施工场地。

(2)保证场内施工道路通畅，材料及周转工具运输方便迅捷。

(3)保证各施工区域施工生产方便，满足防火，环保、劳保需要。

(4)保证各机械施工设备正常运转，满足防火，环保、劳保需要。

(5)合理布置塔吊、材料加工堆放场地，减少场内二次倒运。

(6)合理布设临时水、电管线，节约资源、绿色施工。

(7)动静分离，办公区、生活区与施工区隔离，保证施工安全，以人为本。

2.生活区布置2.1生活设施的布置考虑现场场地紧张，项目职工宿舍、工人生活区等临时设施另行在外租聘场地，管理人员及职工生活区采用新建活动板房搭设，包括可容纳施工高峰时1500人同时住宿的宿舍。

整个生活区由专人进行管理，派人定时进行卫生打扫，做到干净、整洁、无异味、排水通畅、道路整齐，并进行适当绿化、美化，营造一个整洁、卫生的生活环境。

2.2施工现场的交通管理(1)设置专职小组负责人员疏散及交通管理，下班时间，按照专业及班组分批分时间段组织疏散。

(2)按照制定的疏散计划，施工人员准时按照秩序上下班，现场道路设置必要的交通指示设施，必要时提供或雇佣临时交通疏解维持人员。

(3)每个地块充分利用2个大门出口，避免拥挤。

3.办公区的考虑根据现场实际情况，办公区拟在外另行租地，主大门口设“八牌二图”，营造一个整洁、文明、舒心的办公环境。

4.施工作业区布置4.1现场围挡及出入口(1)现场大门：现场设置2处大门，均按照标准化制作。

现场安装监控，大门入口安置LED屏+三辊闸联动，实时显示操作人数和监控情况，塔吊按装喷雾装置保证现场扬尘满足文明施工的要求。

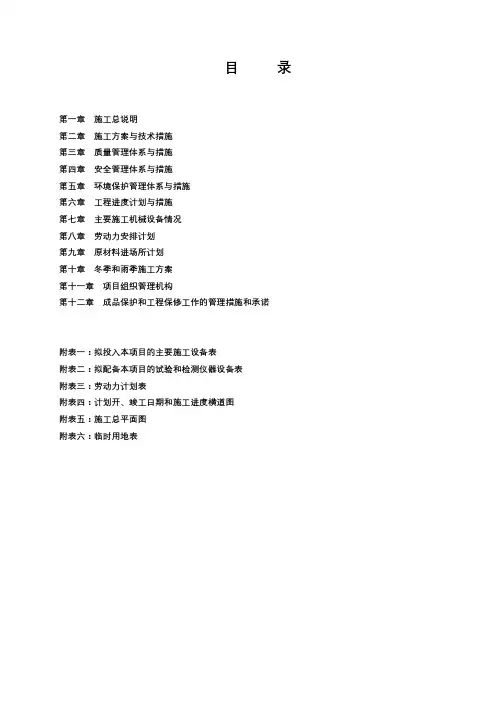

目录第一章施工总说明第二章施工方案与技术措施第三章质量管理体系与措施第四章安全管理体系与措施第五章环境保护管理体系与措施第六章工程进度计划与措施第七章主要施工机械设备情况第八章劳动力安排计划第九章原材料进场所计划第十章冬季和雨季施工方案第十一章项目组织管理机构第十二章成品保护和工程保修工作的管理措施和承诺附表一：拟投入本项目的主要施工设备表附表二：拟配备本项目的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度横道图附表五：施工总平面图附表六：临时用地表第一章施工总说明一、工程概况本工程为吉林大学北苑宾馆装饰改造工程，主要改造内容为：部分门更换；地面贴砖、铺地板；内墙粉饰、壁纸；墙面造型修补；天棚粉饰和吊顶；卫生间翻新；水暖、电气维修改造等工程建设地点：人民大街和明德路交汇处我公司能幸运地参加本工程的投标，感到万分的荣幸，在此向吉林大学表示衷心的感谢。

该工程是一个装修质量要求高且涉及专业齐全的内部装修工程,我公司为竞标该工程进行了认真的研究，确定了合理的部署，我们本着“科技领先，方案先行”的指导思想，以业主提供的招标文件为依据，组织最精干的专业技术人员综合内装饰工程的要求、内容、规模，对整个工程的总体方案及关键部位的施工技术方案作了全面细致的分析和周密严谨的计算，力求我们的方案达到质量优、工期短、安全、经济的综合优化效果，本工程将按照科学的管理方法组织施工，组织有丰富工程施工经验的管理人员及施工队伍组成精干的班子，充分发挥我们公司的综合优势。

精心组织，综合协调，统筹安排，控制工程按计划实施，确保工期及质量。

二、施工工期根据该工程的具体情况，我公司经过充分的研究，确定施工竣工时间为2016年3月30日。

如我公司中标，自接到中标通知书之日起，我们将立即落实工程开工的条件，以最快的速度调派施工所需的各类人员、机具设备，落实材料的订购进场，尽快形成施工的高潮。

我们将凭借公司雄厚的技术力量、精良的机具设备、施工人员年轻化、知识文化程度高的优势，采取合理的赶工措施，确保工期目标的实现。

目录第一章编制依据...................................................................................................................................1.1 工程合同..................................................................................................................................1.2 工程应用的主要规范、标准、规程......................................................................................1.3 工程应用的主要图集.............................................................................................................. 第二章工程概况...................................................................................................................................2.1 总体概况..................................................................................................................................2.2 建筑概况..................................................................................................................................2.3 结构概况.................................................................................................................................. 第三章施工部署...................................................................................................................................3.1 项目组织及职能划分..............................................................................................................3.2 工程合同划分.......................................................................................................................... 第四章施工方案...................................................................................................................................4.1 施工机械选择..........................................................................................................................4.2 测量放线工程..........................................................................................................................4.3 土方工程..................................................................................................................................4.4 钢筋工程..................................................................................................................................4.5 模板工程..................................................................................................................................4.6 混凝土工程..............................................................................................................................4.7 砌体工程..................................................................................................................................4.8 装饰装修工程..........................................................................................................................4.9 屋面工程..................................................................................................................................4.10 脚手架工程............................................................................................................................ 第五章施工进度计划...........................................................................................................................5.1工期计划...................................................................................................................................5.2施工网络计划图....................................................................................................................... 第六章施工进度计划及保证措施.......................................................................................................6.1工期保证措施...........................................................................................................................6.2 技术保证措施.......................................................................................................................... 第七章工程质量保证措施...................................................................................................................7.1 质量保证措施.......................................................................................................................... 第八章安全文明施工措施...................................................................................................................8.1 安全保证措施 (25)8.2 环境保护、文明施工 (26)8.3 防火保证措施 (27)第九章季节性施工措施 (29)9.1 季节施工保证措施 (29)第十章施工平面布置 (31)10.1 施工平面布置依据 (31)10.2 布置原则 (31)10.3 布置内容 (31)参考文献 (33)致谢 (34)XX学校办公楼施工组织设计*杰****学院土木工程学院土木工程专业**** 400000摘要：本工程为XX学校办公楼，本工程位于**区江南新区陈家坝街道陈家坝社区，结构形式为框架结构，共6层,高24.9米首层层高4.5m，标准层高3.6米，总高度24.3m，总建筑面积2174.68㎡，设计年限为50年。

某公寓小区桩基施工组织总设计班级：建经0902姓名：胡文凯学号：09042308目录一、编制说明 (1)二、工程概况 (2)三、工程地质条件 (3)四、工程具体设计参数 (4)五、施工前准备措施 (5)六、施工工艺流程 (6)七、工程质量管理体系及保证措施 (7)八、安全生产目标及保证措施 (8)九、文明施工措施 (9)十、突发事件的应急处理方案 (10)十一、施工横道图……………………………………………。

.11十二、施工总平面图 (12)一、编制说明①、《建筑桩基技术规范》JGJ94—2008②、《工程测量规范》GB50026—2007③、《建筑地基基础工程施工质量验收规范》GB50202-2002④、《建筑工程施工质量验收统一规范》GB50300-2001⑤、《建筑电气工程施工质量验收规范》GB50303—2003⑥、《建设工程项目管理规范》GB/50326—2001⑦、《先张法预应力混凝土管桩》GB13476—1999⑧、《预应力混凝土管桩图集》03SG409⑨、《建筑地基基础技术规范》DB42/242—2003二、工程概况工程名称：XXXX柳园1—6楼工程地点：XX市XX路设计单位:XX市建筑设计院建设单位：XXXX实业有限公司本工程位XX市XX路，由XX市地质工程勘察院勘察，XX市建筑设计院设计,本公司承担其中的桩基础工程的施工任务,工程设计为预应力高强度管桩，桩型采用PHC－A500－100，设计有效桩长为13米，施工工期预计为25：11月16日进场至12月26日完工（具体开工日期以监理工程师下达开工起计,具体安排见附表施工进度计划表）。

三、工程地质条件本场地由上至下由1层杂填土，2层为粉质粘土，3层为粉质粘土,4层为粉土，5层为砾砂，6层为强风化泥质砂岩,层面起伏不大，7层为中风化泥质砂岩.其中（1）层杂填土为全场地覆盖，工程力学性能差，部分地区杂填土被揭走，桩机行走以及沉桩操作困难；(7)层含3号风化砂质泥岩为设计桩机端持力层,具体地基岩主要物理力学指标建议值如下表所示：四、工程具体设计参数●本工程±0.000为室内地面标高，相当于绝对标高为109.71米（需业主确认）;●现场压桩时，施工沉桩长度以打桩桩机贯入度和设计桩长两项指标进行控制,贯入度控制为主，原则上应将桩段全部压入；●设计桩型为：PHCPHC－A500（100），平均有效桩长13米，桩身混凝土强度为C80。

1.施工总平面图1.1.编制依据及原则本工程体量小，怎样利用有限的场地，并且组织好现场人、物、机械的进场，各工种需穿插进行。

为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以避免环境污染，应对现场平面进行科学、合理的布置。

在施工现场平面布置上注重资源节约并力求施工现场的整洁美观，创建文明安全工地。

本工程施工平面布置原则确定如下：(1)现场临时设施随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。

(2)在现场临时设施中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。

(3)施工材料应尽量堆放在垂直运输机械覆盖的范围内，以减少发生二次搬运为原则。

(4)中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围(5)临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

(6)本工程应着重加强现场安全管理力度，严格按照我公司的《施工现场文明施工企业管理标准》的要求进行管理。

(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态。

(8)控制粉尘设施排污、废弃物处理及噪声设施的布置。

(9)设置便于大型车辆通行的现场道路并保证其可靠性。

1.2.现场生产设施设置及布置(1)塔吊布置根据本工程的特点本工程拟投入三台QTZ80塔吊。

若有幸我公司中标后根据业主的需要第一时间进驻现场，首先对塔吊基础进行施工，砼标号采用C35并掺加早强剂，待强度达到后着手对塔吊进行安装。

塔吊的布置见施工总平面图。

(2)砼泵的布置采用汽车混凝土输送泵，具体见施工总平面图。

(3)钢筋加工车间钢筋加工场及堆放场地基础施工期间根据工程的需要就近设置，钢筋集中加工，钢筋原材集中堆放，成品钢筋根据塔吊位置布置，按不同规格堆放整齐，设置标识牌和检验表。

(4)模板加工车间模板加工车间为模板制作、堆放，本着方便施工就近原则设置。

施工组织课程设计设计编号：1专业：工程造价（本）班级：指导老师：学号：姓名：施工组织课程设计一、工程概况Ⅰ.工程建设概况本工程为XX市某厂综合楼，位于金花路，由I部和II部组成L型转角楼。

采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。

（1）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。

总建筑面积7834m2。

（2）绝对标高，±0.00相当于绝对标高425.044。

（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。

楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。

墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。

施工时横向预制梁吊装后再现浇纵向框架梁和次梁。

（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。

水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。

（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。

其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。

（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。

（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。

Ⅱ.工程施工概况㈠施工工期要求基础工程由甲方自己完成。

施工单位由0.00开始，总工期为8个月。

从1983年3月1日至同年10月30竣工。

㈡地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6-7m。

建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路（见总平面图）。

㈢气象条件夏秋两季主导风向偏东，冬季北偏西。

雨季为9、10两月。

㈣施工技术经济条件本工程由XX市某建筑公司承担，该公司分派一个施工队负责。
