第三章2热管换热器(热管换热器)案例

热管换热器实验之实验报告一、实验题目：热管换热器实验二、实验目的：熟悉热管换热器实验台的工作原理及使用方法，了解热管换热器的换热量温度、风速之间的关系，掌握热管换热器换热量Q和传热系数K的测试和计数方法。

三、实验步骤1．连接电位差计和冷端热电偶（将冷端热电偶放在冰瓶里，如无冰瓶，可不接冷端热电偶而将冷端热电偶的接线柱短路，测出的温度应加上室温）。

2．打开热球风速仪，加热稳定20分钟（具体使用方法阅仪器说明书）。

3．接通电源，将工况开关按在“I”位置（450W），这时电加热器和风机开始工作。

4．用热球风速仪在冷热端出口的测孔中测量风速。

为使测量工作在风道温度不超过400C的情况下进行，必须在开机后立即测量。

5．待工况稳定后（大约20分钟）按下琴键开关，切换测温点，逐点测量冷热端进出口温度1L T、2L t、1r T、2r T。

6.将工况开关按在“Ⅱ”的位置（1000W），重复上述步骤，测量工况的冷热段进出口温度。

7.实验结束后，切断所有的电源。

四、实验参数及测试数据 （1）实验台参数冷段出口面积220.09/40.0064L F m π== 冷段传热表面积20.536L f m =热段出口面积220.160.0256r F m == 热段传热表面积 20.496r f m =（2）测试数据（工况Ⅰ：450W ； 工况Ⅱ：1000W ） 数据记录注：由于实验时冷热段出口温度只测一次，故将其作为平均值来计算。

五、换热量、传热系数及热平衡误差的计算（1） 单位时间的换热量P Q M C t⋅=∆式中：PC ——干空气的定压比热，取01/()P C KJ Kg C =⋅M g——单位时间内质量流量，(/)M V F kg s ρ=⋅⋅gt ∆——温差（0C ）a 、冷段换热量L Q ：210.24(3600)()L L L L l L Q V F t t ρ=⋅⋅- （/kcal h ）式中：L V ——冷段出口平均风速（/m s ）L F ——冷段出口面积220.09/40.0064L F m π==Lρ——冷段出口空气密度（3/kg m ）2L t ——冷段出口温度（0C ） 1L t ——冷段进口温度（0C ）b 、热段换热量r Q ：210.24(3600)()r r r r r Q V F t t ρ=⋅⋅- （/kcal h ）式中： r V ——热段出口平均风速（/kcal h ）rF ——热段出口面积（2m ）220.160.0256r F m ==r ρ——热段出口处空气密度（3/kg m ）2r t ——热段出口温度（0C ） 1r t ——热段进口温度（0C ）（2）热平衡误差%r LrQ Q Q δ-=（3）传热系数KLQ K F t =⋅∆ （20/kcal m h C ⋅⋅）式中：F ——传热面积（2m ） F=f L +f r =1.032 m 2t ∆——温差（0C ）122122r L r L t t t t t ++∆=-根据空气的状态表，由温度查得相应的密度，可得：将上面数据整理后，最后得两种工况的实验结果如下表所示：从实验结果可以看出，此种换热器的传热效率比较低。

热管换热器的结构形式（三）热管换热器的结构形式以热管为传热单元的热管换热器是一种新型高效换热器，其结构如图片4-50、图片4-51所示，它是由壳体、热管和隔板组成的。

热管作为主要的传热元件，是一种具有高导热性能的传热装置。

它是一种真空容器，其基本组成部件为壳体、吸液芯和工作液。

将壳体抽真空后充入适量的工作液，密闭壳体便构成一只热管。

当热源对其一端供热时，工作液自热源吸收热量而蒸发汽化，携带潜热的蒸汽在压差作用下，高速传输至壳体的另一端，向冷源放出潜热而凝结，冷凝液回至热端，再次沸腾汽化。

如此反复循环，热量乃不断从热端传至冷端。

【图片4-50】热管换热器。

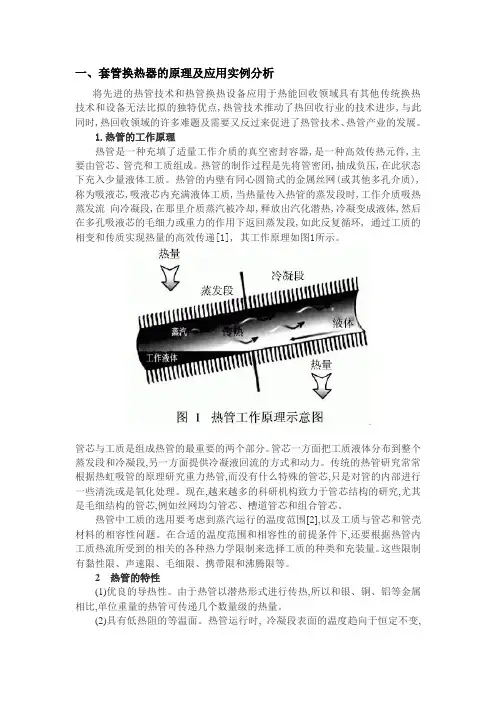

【图片4-51】热管示意图。

热管按冷凝液循环方式分为吸液芯热管、重力热管和离心热管三种。

吸液芯热管的冷凝液依靠毛细管的作用回到热端，这种热管可以在失重情况下工作；重力热管的冷凝液是依靠重力流回热端，它的传热具有单向性，一般为垂直放置离心热管是靠离心力使冷凝液回到热端，通常用于旋转部件的冷却。

热管按工作液的工作温度分为深冷热管、低温热管、中温热管和高温热管四种。

深冷热管在200K以下工作，工作液有氮、氢、氖、氧、甲烷、乙烷等；低温热管在200~550K 范围内工作，工作液有氟里昂、氨、丙酮、乙醇、水等；中温热管在550~750K范围内工作，工作液有导热姆A、水银、铯、水及钾─钠混合液等；高温热管在750K 以上工作，工作液有液态金属钾、钠、锂、银等。

热管的传热特点是热管中的热量传递通过沸腾汽化、蒸汽流动和蒸汽冷凝三步进行，由于沸腾和冷凝的对流传热强度都很大，而蒸汽流动阻力损失又较小，因此热管两端温度差可以很小，即能在很小的温差下传递很大的热流量。

因此，它特别适用于低温差传热及某些等温性要求较高的场合。

热管换热器具有结构简单、使用寿命长、工作可靠、应用范围广等优点，可用于气─气、气─液和液─液之间的换热过程。

热管换热器实验报告热管换热器实验报告摘要：本实验通过对热管换热器的性能进行测试和分析，探究其在热传导中的应用潜力。

实验结果表明，热管换热器具有高效、节能、可靠的特点，适用于多种工业领域。

引言：热管换热器是一种利用热管传导热量的换热设备，其原理基于热管内工作流体在高温端吸热、低温端释热的特性。

热管换热器由热管、外壳、冷却介质等组成，广泛应用于空调、电子设备、航天器等领域。

实验方法：本实验使用了一台自行设计的热管换热器实验装置，主要包括一个加热器、一个冷却器和一个观测仪器。

首先，将热管换热器装置连接好，并确保无漏气现象。

然后，通过控制加热器的电压和电流，提供一定的热源。

同时，通过调节冷却器的温度，模拟不同的冷却条件。

最后，利用观测仪器记录热管换热器的温度变化情况。

实验结果与分析：在实验过程中，我们改变了不同的加热功率和冷却温度，记录了热管换热器的温度分布。

实验结果显示，随着加热功率的增加，热管的温度逐渐升高，而冷却端的温度则相应下降。

这表明热管换热器能够有效地将热量从高温端传导到低温端。

此外，我们还发现热管换热器的性能受冷却温度的影响。

当冷却温度较低时，热管换热器的传热效果更好，温度差也更大。

而当冷却温度较高时，热管换热器的传热效果会受到一定的限制，温度差较小。

这说明在实际应用中，选择合适的冷却温度对于热管换热器的性能至关重要。

讨论与展望：热管换热器作为一种高效、节能的换热设备，具有广泛的应用前景。

在空调领域，热管换热器能够提高空调系统的能效，减少能源消耗。

在电子设备领域，热管换热器能够有效地降低电子元件的工作温度，提高设备的稳定性和寿命。

在航天器领域，热管换热器能够应对极端的温度环境，确保航天器的正常运行。

然而，热管换热器仍然存在一些挑战和待解决的问题。

例如，热管换热器的制造成本较高，需要进一步降低生产成本。

同时，热管换热器的可靠性和耐久性也需要进一步提高，以满足长期使用的要求。

结论：通过本次实验，我们对热管换热器的性能进行了测试和分析，发现其具有高效、节能、可靠的特点。

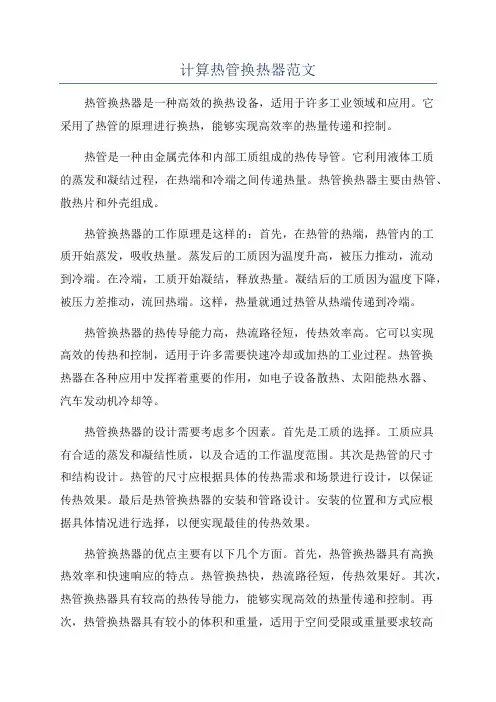

计算热管换热器范文热管换热器是一种高效的换热设备，适用于许多工业领域和应用。

它采用了热管的原理进行换热，能够实现高效率的热量传递和控制。

热管是一种由金属壳体和内部工质组成的热传导管。

它利用液体工质的蒸发和凝结过程，在热端和冷端之间传递热量。

热管换热器主要由热管、散热片和外壳组成。

热管换热器的工作原理是这样的：首先，在热管的热端，热管内的工质开始蒸发，吸收热量。

蒸发后的工质因为温度升高，被压力推动，流动到冷端。

在冷端，工质开始凝结，释放热量。

凝结后的工质因为温度下降，被压力差推动，流回热端。

这样，热量就通过热管从热端传递到冷端。

热管换热器的热传导能力高，热流路径短，传热效率高。

它可以实现高效的传热和控制，适用于许多需要快速冷却或加热的工业过程。

热管换热器在各种应用中发挥着重要的作用，如电子设备散热、太阳能热水器、汽车发动机冷却等。

热管换热器的设计需要考虑多个因素。

首先是工质的选择。

工质应具有合适的蒸发和凝结性质，以及合适的工作温度范围。

其次是热管的尺寸和结构设计。

热管的尺寸应根据具体的传热需求和场景进行设计，以保证传热效果。

最后是热管换热器的安装和管路设计。

安装的位置和方式应根据具体情况进行选择，以便实现最佳的传热效果。

热管换热器的优点主要有以下几个方面。

首先，热管换热器具有高换热效率和快速响应的特点。

热管换热快，热流路径短，传热效果好。

其次，热管换热器具有较高的热传导能力，能够实现高效的热量传递和控制。

再次，热管换热器具有较小的体积和重量，适用于空间受限或重量要求较高的场合。

最后，热管换热器具有良好的可靠性和耐用性，能够长时间稳定工作。

当然，热管换热器也存在一些不足。

首先，热管换热器在设计和制造过程中较为复杂，需要一定的专业知识和技术。

其次，热管换热器的工质选择较为有限，一些特殊要求的工况难以适应。

再次，热管换热器的使用寿命和维护成本相对较高，需要定期检修和更换。

总之，热管换热器是一种高效的换热设备，适用于许多工业领域和应用。

热管换热器课程设计说明书目录第一章概述第二章设计背景第三章国内外热管的应用第四章本设计主要研究的内容第一章概述在众多的传热元件中，热管是人们所知的最有效的传热元件之一，它可将大量的热量通过其很小的截面积远距离的传输而无需外加动力。

最近几年来热管技术飞快进展，应用领域也将不断地拓宽。

第二章设计背景能源工业是国民经济的基础产业，是实现现代化的物质基础，世界各国都把成立靠得住安、全的、稳固的能源供给保障体系作为国民经济的战略问题之一。

随着经济的高速增加和人民生活水平的不断提高，世界各国对能源的需求量急剧增加。

1997年全世界一次能源消费量(不包括生物能)己超过130亿吨标煤，其中石油占%，天然气占23%，煤炭占%，核电占%。

我国是世界上能源蕴藏和能源生产大国，我国的一次能源生产居世界第三位，但人均能源占有量仅为世界人均值的36%左右。

节约天然资源和一次能源消费已成为考虑一切技术方案的前提。

因此，精雕细刻地研究节能理论和技术，是具有重大而深远的意义的。

尤其是我国加入ＷＴＯ后，加速工业管理体制从计划经济向市场经济转轨的进程，此后企业将以其生产本钱低廉从而造成低本钱降能耗而在竞争中取胜，无疑是相当重要的。

第三章国内外热管的应用热管的原理第一是由美国俄亥俄州通用发动机公司(The GeneralMotors Corporation,Ohio,U. S. A) 的. Gauler于1942年在美国专利中提出的。

1962年再次提出类似于Gauler的传热元件用于宇宙飞船，但因这种建议并未通过实验证明，亦未能付诸实施。

1965年Cotter第一次提出了较完整的热管理论，为以后的热管理论的研究工作奠定了基础。

Katzoff于1966年发明了有干道的热管。

干道的作用是为了给从冷凝段回到蒸发段的液体提供—个压力降较小的通道，大大地提高了热管的传输能力。

1969年的苏联和日本的有关杂志均发表了热管应用研究方面的文章。

在日本的文章中已有描述带翅片热管制的空气加热器，在能源日趋紧张的情形下，可用来回下班业排气中的热能。

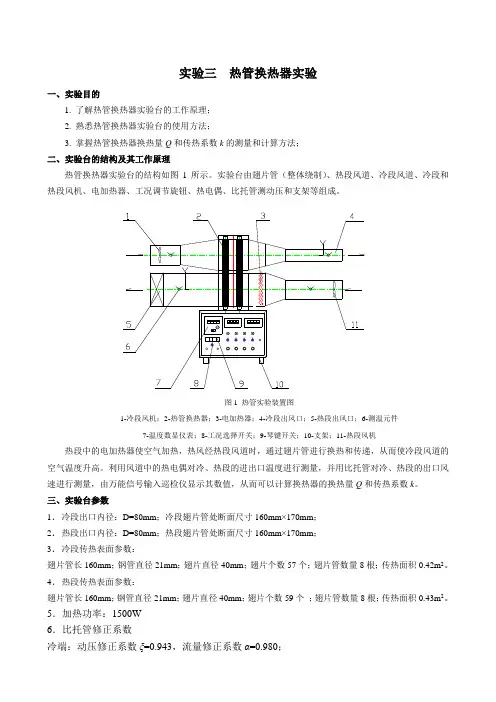

实验三热管换热器实验一、实验目的1. 了解热管换热器实验台的工作原理；2. 熟悉热管换热器实验台的使用方法；3. 掌握热管换热器换热量Q和传热系数k的测量和计算方法；7-温度数显仪表；8-工况选择开关；9-琴键开关；10-支架；11-热段风机热段中的电加热器使空气加热，热风经热段风道时，通过翅片管进行换热和传递，从而使冷段风道的空气温度升高。

利用风道中的热电偶对冷、热段的进出口温度进行测量，并用比托管对冷、热段的出口风速进行测量，由万能信号输入巡检仪显示其数值，从而可以计算换热器的换热量Q和传热系数k。

三、实验台参数1．冷段出口内径：D=80mm；冷段翅片管处断面尺寸160mm×170mm；2．热段出口内径：D=80mm；热段翅片管处断面尺寸160mm×170mm；3．冷段传热表面参数：翅片管长160mm；钢管直径21mm；翅片直径40mm；翅片个数57个；翅片管数量8根；传热面积0.42m2。

4．热段传热表面参数：翅片管长160mm；钢管直径21mm；翅片直径40mm；翅片个数59个；翅片管数量8根；传热面积0.43m2。

5．加热功率：1500W6．比托管修正系数冷端：动压修正系数ξ=0.943，流量修正系数α=0.980；热端：动压修正系数ξ=0.845，流量修正系数α=0.925。

四、实验步骤1.连接冷热端热电偶、压差传感器与比托管的连接胶管；2.接通电源；3.将工况调节旋钮旋至最小位置，此时电加热器和风机开始工作；4.逐渐调节工况调节旋钮，加大功率，视温度要求设定工况Ⅰ；5.待工况稳定后（约20分钟后），开始采样测试；6.改变工况，重复上述步骤，测量工况Ⅱ的冷热段进口温度；7.实验结束后，先切断加热电源，5分钟后切断所有电源。

五、实验数据处理将实验测得的数据填入表1中：表1[附] 将实验所用的仪器名称、规格、编号及实验日期、室温等填入上表中的备注栏。

计算换热量、传热系数及热平衡误差： 1.工况Ⅰ冷段换热量 Q L ＝ρL ___L v ·F L ·C PL （t L2－t L1） [W] 热段换热量 Q r ＝ρr ___r v ·F r ·C Pr （t r2－t r1） [W] 热平衡误差 δ＝（Q r －Q L ）/Q r ×100% 传热系数 k ＝Q L /（f L ·Δt ）式中：ρL ，ρr ――冷、热段出口空气密度 [kg/m 3];___L v ，___r v ――冷、热段出口平均风速 [m/s]；F L ，F r ――冷、热段出口面积 [m 2]；t L1 ，t L2 ，t r1，t r2――冷、热段进出口风温 [℃]； f L ――冷段传热面积[m 2]；122122r L r L t t t t t ++∆=- [℃]； 2.工况Ⅱ方法同上。

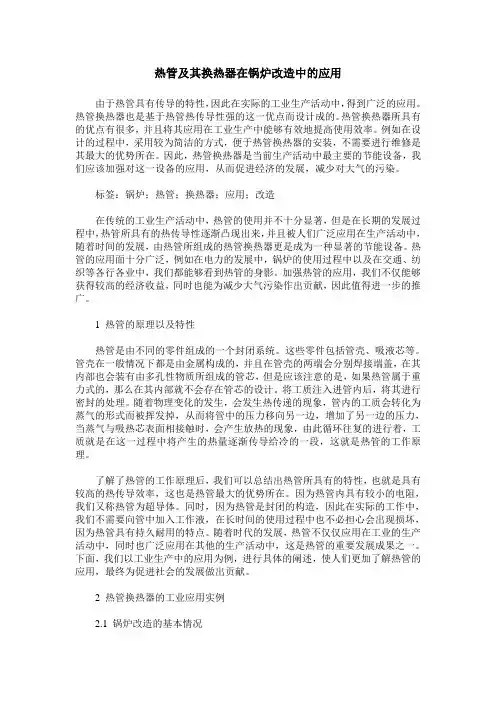

热管及其换热器在锅炉改造中的应用由于热管具有传导的特性，因此在实际的工业生产活动中，得到广泛的应用。

热管换热器也是基于热管热传导性强的这一优点而设计成的。

热管换热器所具有的优点有很多，并且将其应用在工业生产中能够有效地提高使用效率。

例如在设计的过程中，采用较为简洁的方式，便于热管换热器的安装，不需要进行维修是其最大的优势所在。

因此，热管换热器是当前生产活动中最主要的节能设备，我们应该加强对这一设备的应用，从而促进经济的发展，减少对大气的污染。

标签：锅炉；热管；换热器；应用；改造在传统的工业生产活动中，热管的使用并不十分显著，但是在长期的发展过程中，热管所具有的热传导性逐渐凸现出来，并且被人们广泛应用在生产活动中，随着时间的发展，由热管所组成的热管换热器更是成为一种显著的节能设备。

热管的应用面十分广泛，例如在电力的发展中，锅炉的使用过程中以及在交通、纺织等各行各业中，我们都能够看到热管的身影。

加强热管的应用，我们不仅能够获得较高的经济收益，同时也能为减少大气污染作出贡献，因此值得进一步的推广。

1 热管的原理以及特性热管是由不同的零件组成的一个封闭系统。

这些零件包括管壳、吸液芯等。

管壳在一般情况下都是由金属构成的，并且在管壳的两端会分别焊接端盖，在其内部也会装有由多孔性物质所组成的管芯，但是应该注意的是，如果热管属于重力式的，那么在其内部就不会存在管芯的设计。

将工质注入进管内后，将其进行密封的处理。

随着物理变化的发生，会发生热传递的现象，管内的工质会转化为蒸气的形式而被挥发掉，从而将管中的压力移向另一边，增加了另一边的压力，当蒸气与吸热芯表面相接触时，会产生放热的现象，由此循环往复的进行着，工质就是在这一过程中将产生的热量逐渐传导给冷的一段，这就是热管的工作原理。

了解了热管的工作原理后，我们可以总结出热管所具有的特性，也就是具有较高的热传导效率，这也是热管最大的优势所在。

因为热管内具有较小的电阻，我们又称热管为超导体。
