电机传动与控制第五章控制电机

永磁同步电机的设计与控制第一章：绪论永磁同步电机是一种新型的高效率、高功率密度的电机，已经在电动汽车、风力发电机、工业自动化等领域得到了广泛的应用。

本文将详细介绍永磁同步电机的设计和控制方法。

第二章：永磁同步电机的结构及原理永磁同步电机分为表面永磁式和内置永磁式两种结构，本文主要介绍表面永磁式永磁同步电机。

表面永磁式永磁同步电机由定子、转子和永磁体三个部分组成。

其中，定子装有三个相位的绕组，电流流经绕组时产生旋转磁场。

转子则由带有永磁体的铁芯构成，永磁体的磁场与定子旋转磁场形成磁矩，从而产生转矩。

第三章：永磁同步电机的设计永磁同步电机的设计包括选型、计算和仿真三个方面。

选型时需要根据具体的应用场景，选择合适的功率、转速等参数。

计算方面需要根据电机的结构参数，如磁极数、绕组匝数等，计算电机的性能参数，如转子电感、定子电阻等。

仿真则是通过电机仿真软件进行的，可以进行电机性能模拟、相位电流控制仿真等。

第四章：永磁同步电机的控制永磁同步电机的控制包括电压源控制和电流源控制两种方式。

电压源控制是通过控制电机的电网侧电压，控制电机的转速和转矩，需要控制电机的反电动势。

电流源控制则是通过控制电机的电机侧电流，控制电机的转速和转矩。

电流源控制不需要控制反电动势，可以提高电机的控制精度。

第五章：永磁同步电机的应用永磁同步电机在电动汽车、风力发电机、工业自动化等领域得到了广泛应用。

在电动汽车中，永磁同步电机具有高效率、高功率密度、质量轻等优点。

在风力发电机中，永磁同步电机可以通过尽可能地提高风力机的利用率，提高风力发电机的发电效率。

在工业自动化中，永磁同步电机可以被应用于各种机械传动系统中，提高传动效率，降低能耗。

第六章：结论永磁同步电机是一种新型的高效率、高功率密度的电机，在电动汽车、风力发电机、工业自动化等领域有广泛的应用前景。

掌握永磁同步电机的设计和控制方法，对于电机的工程应用具有重要的意义。

机电传动控制第五版课后答案--最全版机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科，对于相关专业的学生和从业者来说，掌握这门课程的知识至关重要。

而课后习题的答案则是检验学习成果、加深理解的重要工具。

以下为您提供机电传动控制第五版的课后答案，希望能对您的学习有所帮助。

第一章绪论1、机电传动控制的目的是什么？答：机电传动控制的目的是将电能转变为机械能，实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求，以满足生产的需要，提高生产效率和产品质量。

2、机电传动系统由哪些部分组成？答：机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。

电动机作为动力源，将电能转化为机械能；传动机构用于传递动力和改变运动形式；生产机械是工作对象；控制系统用于控制电动机的运行状态；电源则为整个系统提供电能。

3、机电传动系统的运动方程式是什么？其含义是什么？答：运动方程式为 T M T L ＝J(dω/dt) 。

其中，T M 是电动机产生的电磁转矩，T L 是负载转矩，J 是转动惯量，ω 是角速度，dω/dt 是角加速度。

该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系，当 T M ＞ T L 时，系统加速；当 T M ＜ T L 时，系统减速；当 T M ＝ T L 时，系统以恒定速度运行。

第二章机电传动系统的动力学基础1、为什么机电传动系统中一般需要考虑转动惯量的影响？答：转动惯量反映了物体转动时惯性的大小。

在机电传动系统中，由于电动机的转速变化会引起负载的惯性力和惯性转矩，转动惯量越大，系统的加速和减速过程就越困难，响应速度越慢。

因此，在设计和分析机电传动系统时，需要考虑转动惯量的影响，以确保系统的性能和稳定性。

2、多轴传动系统等效为单轴系统的原则是什么？答：多轴传动系统等效为单轴系统的原则是：系统传递的功率不变，等效前后系统的动能相等。

3、如何计算机电传动系统的动态转矩？答：动态转矩 T d ＝ T M T L ，其中 T M 是电动机的电磁转矩，TL 是负载转矩。

机电传动控制_各章课后习题及答案⼤全机电传动控制邓星钟第四版课后答案第⼆章机电传动系统的动⼒学基础2.1 说明机电传动系统运动⽅程中的拖动转矩，静态转矩和动态转矩。

拖动转矩是有电动机产⽣⽤来克服负载转矩，以带动⽣产机械运动的。

静态转矩就是由⽣产机械产⽣的负载转矩。

动态转矩是拖动转矩减去静态转矩。

2.2 从运动⽅程式怎样看出系统是处于加速，减速，稳态的和静态的⼯作状态。

TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的⼯作状态。

2.3 试列出以下⼏种情况下（见题2.3图）系统的运动⽅程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头⽅向表⽰转矩的实际作⽤⽅向）TM TL TM TLNTM=TL TM< TLTM-TL>0说明系统处于加速。

TM-TL<0 说明系统处于减速TM TL TM TLTM> TL TM> TL系统的运动状态是减速系统的运动状态是加速TM TL TM TLTM= TL TM= TL系统的运动状态是减速系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多⽣产机械要求低转速运⾏，⽽电动机⼀般具有较⾼的额定转速。

这样，电动机与⽣产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，⽪带等减速装置。

所以为了列出系统运动⽅程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到⼀根轴上。

转矩折算前后功率不变的原则是P=Tω, p不变。

转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5为什么低速轴转矩⼤，⾼速轴转矩⼩？因为P= Tω,P不变ω越⼩T越⼤，ω越⼤T 越⼩。

2.6为什么机电传动系统中低速轴的GD2逼⾼速轴的GD2⼤得多?因为P=Tω，T=G?D2/375. P=ωG?D2/375. ,P不变转速越⼩GD2越⼤，转速越⼤GD2越⼩。

机电传动控制复习题第一章绪论部分一单项选择题:1 机电传动的目的是将电能转换为【A】机械能 B.动能 C.势能 D.液压能二多项选择题 :1 机电传动的发展大体上经历哪几个阶段？【A B C】A.成组拖..B.单电动机拖..C.多电动机拖..D.单组多..E.复合拖动三判断改错题：错误的在括号内画×得2分, 将错误更正为正确的得2分；正确的在括号内画√得4分；1 机电传动的目的是将机械能转换为电能。

【×】更正: 机电传动的目的是将电能转换为机械能。

第二章机电传动系统的动力学基础一单项选择题:1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？【B 】A.机械能守. ..B.动能守...C.功率守...D.动量守恒2 恒转矩型机械特性的特点是负载转矩为【A】A.常..B.在一定范围内变..C.随转速增加而正比增..D.实数3 电流电动机的电磁转矩T、负载转矩L T和空载损耗转矩0T之间的关系是【B 】A...B.. .C...D.4 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】A.机械能守恒B.动能守恒C.功率守恒D.动量守恒5 根据转矩正方向的约定, 恒转矩型机械特性中, 反抗转矩与转速n的符号关系是【A 】A.恒相同B.恒相反C.取决于电机工作状态D.跟机械特性有关6 单轴机电传动系统为减速运动时, 电机转矩与负载转矩之间的关系是【C 】A...B...C...D..7 恒转矩型机械特性中, 反抗转矩的方向与运动方向的关系是【B 】A.恒相..B.恒相.C.取决于电机工作状..D.跟机械特性有关8 恒功率型机械特性的负载转矩与转速n之间的关系是【B】A.成正..B.成反..C.无..D.抛物线函数关系9 单轴机电传动系统处于静态或稳态时, 电机转矩与负载转矩之间的关系是【A 】A...B.. .C.. .D..10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】A.机械能守..B.动能守..C.功率守. .D.动量守恒11 随转速n的增加, 直线型机械特性的负载转矩将【D 】A.成抛物线变.B.成正比减..C.不..D.成正比增加二多项选择题 :1 根据负载转矩与运动方向的关系, 可以将恒转矩型的负载转矩分为【A B 】A.反抗转..B.位能转..C.动能转. .D.拖动转..E.制动转矩2 根据机械特性硬度值的不同, 可将电动机机械特性分为【A B C】A.绝对硬特..B.硬特..C.软特..D.绝对软特..E.综合特性三判断改错题: 错误的在括号内画×得2分, 将错误更正为正确的得2分；正确的在括号内画√得4分；1 若单轴传动系统的转动惯量与转速n符号相反, 则表示为制动转矩。

第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。

这个（2）变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。

涡流损耗会使铁芯发热。

为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。

如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。

因此，如果没有绝缘，就起不到削减涡流的作用。

习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。

又根据公式（3.2）， T ＝K t ФI a 。

∵励磁磁通Ф减小，T 、K t 不变。

∴电枢电流I a 增大。

再根据公式（3.11），U ＝E ＋I a ·R a 。

∴E=U －I a ·R a 。

又∵U 、R a 不变，I a 增大。

∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。

习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。

（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P −1)NN I U我们取Ra ＝0.7(N N N I U P −1)NN I U， 计算可得，Ra ＝0.24 Ω 再根据公式（3.16）得，（1-2） Ke ФN ＝（U N －I N Ra ）/n N =0.095 又根据（1-3） n 0＝U N /（Ke ФN ），计算可得，n 0＝1158 r/min 根据公式（3.17），（2-1） T N ＝9.55NNn P ， 计算可得，T N ＝52.525 N ·M 根据上述参数，绘制电动机固有机械特性曲线如下：3.10一台他励直流电动机的技术数据如下：P N =6.5KW ，U N =220V ， IN=34.4A ， n N =1500r/min ， R a =0.242Ω，试计算出此电动机的如下特性：①固有机械特性；②电枢附加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N /2时的人为机械特性； ④磁通φ=0.8φN 时的人为机械特性；并绘出上述特性的图形。

机电传动控制教案第一章：机电传动控制概述1.1 教学目标让学生了解机电传动控制的基本概念。

让学生理解机电传动控制系统的组成和作用。

让学生掌握机电传动控制的基本原理。

1.2 教学内容机电传动控制的概念机电传动控制系统的组成机电传动控制的特点和应用机电传动控制的基本原理1.3 教学方法采用讲解和案例分析相结合的方式进行教学。

通过图片和视频等直观手段帮助学生理解。

1.4 教学评估通过课堂提问和小组讨论评估学生对机电传动控制概念的理解。

通过课后作业评估学生对机电传动控制系统的组成的掌握。

第二章：机电传动控制系统的组成2.1 教学目标让学生了解机电传动控制系统中各个组成部分的功能。

让学生掌握机电传动控制系统中各个组件的连接和调试方法。

2.2 教学内容机电传动控制系统的组成部分各个组件的功能和特点组件的连接和调试方法2.3 教学方法通过实物展示和讲解相结合的方式进行教学。

安排学生进行实际操作，加深对组件连接和调试方法的理解。

2.4 教学评估通过课堂提问评估学生对机电传动控制系统组成成分的理解。

通过实际操作评估学生对组件连接和调试方法的掌握程度。

第三章：机电传动控制的基本原理3.1 教学目标让学生理解机电传动控制的基本原理。

让学生掌握机电传动控制系统的运行机制。

3.2 教学内容机电传动控制的基本原理机电传动控制系统的运行机制3.3 教学方法通过讲解和案例分析相结合的方式进行教学。

通过图片和视频等直观手段帮助学生理解。

3.4 教学评估通过课堂提问评估学生对机电传动控制基本原理的理解。

通过课后作业评估学生对机电传动控制系统运行机制的掌握。

第四章：机电传动控制系统的应用4.1 教学目标让学生了解机电传动控制系统在实际工程中的应用。

让学生掌握机电传动控制系统的选型和设计方法。

4.2 教学内容机电传动控制系统在实际工程中的应用案例机电传动控制系统的选型和设计方法4.3 教学方法通过案例分析相结合的方式进行教学。

通过图片和视频等直观手段帮助学生理解。

机电传动控制教案第一章：机电传动控制概述1.1 机电传动控制的概念解释机电传动控制的定义强调机电传动控制在现代工业中的重要性1.2 机电传动系统的组成介绍机电传动系统的常见组成部分，如电动机、传动装置、负载等解释各个部分在系统中的作用和相互关系1.3 机电传动控制系统的分类介绍机电传动控制系统的不同类型，如开环控制、闭环控制等比较各种控制系统的特点和应用场景第二章：电动机及其控制2.1 电动机的分类和特性介绍不同类型的电动机，如交流异步电动机、直流电动机等分析各种电动机的启动、制动和调速特性2.2 电动机的控制方法介绍电动机的常见控制方法，如开关控制、变频调速等分析各种控制方法的工作原理和应用场景2.3 电动机的选择和安装讲解电动机的选择依据，如负载类型、功率需求等介绍电动机的安装要求和注意事项第三章：传动装置及其控制3.1 传动装置的分类和特性介绍常见的传动装置，如齿轮传动、带传动等分析各种传动装置的传动比、传动效率等特性3.2 传动装置的控制方法介绍传动装置的常见控制方法，如机械调速、电子调速等分析各种控制方法的工作原理和应用场景3.3 传动装置的选择和安装讲解传动装置的选择依据，如负载类型、传动比需求等介绍传动装置的安装要求和注意事项第四章：机电传动控制系统的应用4.1 机电传动控制系统在工业自动化中的应用介绍机电传动控制系统在工业自动化中的典型应用案例，如、生产线等分析机电传动控制系统在提高生产效率和产品质量方面的作用4.2 机电传动控制系统在交通运输领域的应用介绍机电传动控制系统在交通运输领域的典型应用案例，如电动汽车、轨道交通等分析机电传动控制系统在提高运输效率和减少能源消耗方面的作用4.3 机电传动控制系统在其他领域的应用介绍机电传动控制系统在其他领域的典型应用案例，如医疗设备、建筑自动化等分析机电传动控制系统在提高生活质量和工作效率方面的作用第五章：机电传动控制系统的维护与故障诊断5.1 机电传动控制系统的维护介绍机电传动控制系统的日常维护内容和注意事项强调定期维护对于系统稳定运行的重要性5.2 机电传动控制系统的故障诊断方法介绍常见的故障诊断方法，如观察法、参数测量法等分析各种故障诊断方法的优缺点和适用场景5.3 机电传动控制系统的故障处理和预防措施讲解故障处理的一般流程和方法介绍预防措施，如使用高质量的元件、避免过载等第六章：传感器与信号处理6.1 传感器的类型与作用介绍各种常用传感器，如温度传感器、压力传感器等分析传感器在机电传动控制系统中的作用和重要性6.2 传感器的选用与安装讲解传感器的选用依据，如测量范围、精度要求等介绍传感器的安装方法和注意事项6.3 信号处理与分析解释信号处理的基本概念和方法分析信号处理在机电传动控制系统中的应用，如滤波、放大等第七章：PLC控制系统7.1 PLC的基本原理与组成介绍PLC的概念、工作原理和组成结构强调PLC在机电传动控制系统中的应用优势7.2 PLC编程与控制讲解PLC编程的基本语言和方法，如梯形图、指令表等分析PLC控制在机电传动系统中的应用案例7.3 PLC系统的维护与故障诊断介绍PLC系统的日常维护内容和注意事项讲解故障诊断的方法和技巧第八章：变频器与电机调速8.1 变频器的基本原理与类型介绍变频器的工作原理和类型，如电压型、电流型等强调变频器在电机调速中的应用优势8.2 变频器控制与应用讲解变频器的控制原理和方法，如矢量控制、直接转矩控制等分析变频器在电机调速中的应用案例8.3 变频器的选用与安装介绍变频器的选用依据，如电机功率、调速范围等讲解变频器的安装方法和注意事项第九章：伺服控制系统9.1 伺服控制系统的基本原理与组成介绍伺服控制系统的工作原理和组成，如伺服电动机、伺服驱动器等强调伺服控制系统在精确控制中的应用优势9.2 伺服控制系统的选用与调试讲解伺服控制系统的选用依据，如控制精度、响应速度等介绍伺服控制系统的调试方法和注意事项9.3 伺服控制系统的应用案例分析伺服控制系统在典型应用场景中的应用案例，如数控机床、等第十章：机电传动控制系统的节能与环保10.1 节能技术的应用介绍节能技术在机电传动控制系统中的应用，如电机变频调速、高效传动装置等分析节能技术在降低能耗和提高经济效益方面的作用10.2 环保技术的应用介绍环保技术在机电传动控制系统中的应用，如废弃物回收、低噪音传动装置等强调环保技术在实现可持续发展和社会责任方面的意义10.3 节能与环保的法规和标准讲解与节能和环保相关的法规和标准，如节能产品认证、环保法规等强调企业和个人在遵循法规和标准方面的责任第十一章：机电传动控制系统的安全与保护11.1 安全防护措施的重要性强调在机电传动控制系统中实施安全防护措施的必要性讨论因缺乏安全防护导致的潜在风险和事故11.2 安全防护技术与设备介绍常见的安全防护技术，如紧急停止按钮、安全门等分析安全防护设备在保障人员和设备安全方面的作用11.3 安全标准与合规性讲解与机电传动控制系统安全相关的国家和行业标准强调遵守安全标准和合规性的重要性第十二章：案例分析与实践12.1 机电传动控制案例分析分析具体的机电传动控制案例，如自动化装配线、升降机等讨论案例中的关键技术、挑战和解决方案12.2 实践操作与技能培训强调实际操作在理解机电传动控制系统中的重要性介绍常见的实践操作活动和技能培训方法12.3 项目设计与实施讲解机电传动控制系统项目设计的基本步骤和方法讨论项目实施过程中的管理、协调和风险控制第十三章：发展趋势与创新13.1 机电传动控制技术的发展趋势探讨机电传动控制技术的发展方向，如智能化、网络化等分析新兴技术如物联网、大数据在机电传动控制系统中的应用潜力13.2 创新设计与研发强调创新在推动机电传动控制系统发展中的重要性介绍创新设计的方法和研发流程13.3 知识产权保护与技术转移讲解知识产权在技术创新中的作用和保护方法讨论技术转移和产业化的途径和挑战第十四章：经济效益与投资分析14.1 经济效益评估介绍经济效益评估的方法和指标分析机电传动控制系统投资的经济效益14.2 投资决策与风险分析讲解投资决策的基本原则和方法分析机电传动控制系统投资的风险因素和应对策略14.3 财务分析与投资回报介绍财务分析的方法，如现金流量分析、净现值分析等讨论投资回报的计算和评估方法第十五章：综合测试与评价15.1 测试方法与设备介绍机电传动控制系统综合测试的方法和设备强调测试在确保系统性能和可靠性中的重要性15.2 性能评价与优化讲解机电传动控制系统的性能评价指标和方法讨论系统性能优化的策略和技术15.3 持续改进与寿命周期管理强调持续改进在提高机电传动控制系统性能和寿命中的作用介绍寿命周期管理的方法和实践重点和难点解析本文主要介绍了机电传动控制的相关概念、系统组成、控制方法、应用领域、维护与故障诊断等方面的内容。

第一章 概论P1 机电传动的目的：是将电能转变为机械能，实现生产机械的启动、停止以及速度调节，完成各种生产工艺过程的要求，保证生产过程的正常进行。

（单选、判断、改错）P1 机电传动及其控制系统的发展阶段：就机电传动而言，其发展大体上经历了成组拖动、单电动机拖动和多电动机拖动三个阶段。

（多选） 第二章 机电传动系统的动力学基础P5 单轴机电传动系统：电动机产生转矩M T ，用来克服负载转矩L T ，以带动生产机械运动。

L M T T =时，传动系统维持恒速转动。

这种运动状态称为静态（相对静止状态）或稳态（稳定运转状态）。

L M T T ≠时，传动系统产生加速或减速运动。

P7 M T 、L T 正方向的约定。

设电动机某一转动方向的转速n 为正，则约定：电动机转矩M T 与n 一致的方向为正向，负载转矩L T 与n 相反的方向为正向。

P7 根据转矩M T 、L T 与转速n 的符号 判定M T 与L T 的性质（即拖动转矩还是制动转矩）。

若M T 与n 符号相同（同为正或同为负），则表示M T 的作用方向与n 相同，为拖动转矩；若M T 与n 符号相反，则表示M T 的作用方向与n 相反，M T 为制动转矩。

若L T 与n 符号相同（同为正或同为负），则表示L T 的作用方向与n 相反，为制动转矩；若L T 与n 符号相反，则表示L T 的作用方向与n 相同，L T 为拖动转矩。

（单选、改错、符号判定，Ｐ１３ ２.４）P7-9 多轴拖动系统折算成单轴拖动系统的折算原则。

多轴拖动系统折算成单轴拖动系统的折算原则是：折算前的多轴系统同折算后的单轴系统，在能量关系上或功率关系上保持不变。

负载转矩是静态转矩，根据静态时功率守恒原则进行折算。

（单选）转动惯量和飞轮转矩根据动能守恒原则进行折算。

（单选）P10 生产机械机械特性的三种类型：P10 恒转矩型机械特性：特点：负载转矩为常数。

（单选）根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为反抗转矩和位能转矩。

教案机电传动控制第一章：机电传动控制概述1.1 机电传动控制的概念1.2 机电传动控制系统的组成1.3 机电传动控制的特点与应用第二章：机电传动控制的基本原理2.1 机电传动控制的基本原理介绍2.2 机电传动控制系统的建模方法2.3 机电传动控制系统的稳定性分析第三章：机电传动控制器的设计3.1 机电传动控制器的设计方法3.2 PID控制器的设计与应用3.3 模糊控制器的设计与应用第四章：机电传动控制系统的仿真与实验4.1 机电传动控制系统的仿真方法4.2 机电传动控制系统的实验方法4.3 机电传动控制系统仿真与实验的结果分析第五章：机电传动控制系统的优化与故障诊断5.1 机电传动控制系统的优化方法5.2 机电传动控制系统的故障诊断方法5.3 机电传动控制系统的优化与故障诊断的应用实例第六章：电动机控制系统6.1 电动机的基本原理与特性6.2 直流电动机控制系统6.3 交流电动机控制系统第七章：步进电机控制系统7.1 步进电机的工作原理与特性7.2 步进电机控制系统的设计方法7.3 步进电机在实际应用中的案例分析第八章：伺服电机控制系统8.1 伺服电机的工作原理与特性8.2 伺服电机控制系统的设计方法8.3 伺服电机在实际应用中的案例分析第九章：机电传动控制系统的保护与安全9.1 机电传动控制系统的保护措施9.2 机电传动控制系统的安全操作规程9.3 机电传动控制系统保护与安全的实际应用案例第十章：现代机电传动控制技术的发展趋势10.1 智能控制技术在机电传动控制中的应用10.2 网络化控制技术在机电传动控制中的应用10.3 绿色控制技术在机电传动控制中的应用第十一章：传感器在机电传动控制中的应用11.1 传感器的基本原理与类型11.2 常用传感器的特性与应用11.3 传感器在机电传动控制系统中的集成与优化第十二章：机电传动控制系统的节能与环保12.1 节能控制技术在机电传动控制中的应用12.2 环保控制技术在机电传动控制中的应用12.3 节能与环保在机电传动控制系统中的重要性第十三章：机电传动控制系统的可靠性与维护13.1 机电传动控制系统的可靠性分析13.2 机电传动控制系统的维护方法与策略13.3 提高机电传动控制系统可靠性与维护的实际案例第十四章：机电传动控制系统的实际应用案例分析14.1 机床控制系统中的应用案例14.2 自动化生产线中的应用案例14.3 控制系统中的应用案例第十五章：综合训练与实践15.1 机电传动控制系统的设计与实现15.2 机电传动控制系统的仿真与实验15.3 机电传动控制系统的实际操作与调试重点和难点解析本文主要介绍了机电传动控制的相关知识，包括概述、基本原理、控制器设计、系统仿真与实验、优化与故障诊断、电动机控制系统、步进电机控制系统、伺服电机控制系统、保护与安全、现代机电传动控制技术的发展趋势、传感器在机电传动控制中的应用、节能与环保、可靠性与维护、实际应用案例分析以及综合训练与实践。

《机电传动控制》教学大纲课程名称：机电传动控制学分：3.5 总学时：56 讲课学时：48 实验学时：8考核方式：考试先修课程：电路，模拟电子技术、数字电子技术等适用专业：机械电子开课系或教研室：机械电子教研室（一）课程性质与任务1．课程性质：本课程是机械电子工程专业的专业任选课（专业核心课）。

2．课程任务：本课程是使学生了解机电传动的一般知识；掌握直流电机和交流电机的工作原理、机械特性，启动、调速、制动特性极其应用知识；了解控制电机与特种电机的工作原理、特性及应用；了解典型生产机械常用的低压电器；掌握继电器－接触器控制的基本线路和设计方法；掌握晶闸管元件的工作原理和现代电力电子技术在机电传动中的应用；了解交流和直流调速的原理。

（二）课程教学基本要求理论课时：48学时实验：8学时成绩考核形式：闭卷考试。

平时10%，作业10%，实验10%，考试70%（三）课程教学内容第一章绪论本章简要介绍机电传动控制技术的发展。

第二章机电传动系统的静态与动态特性本章简要介绍机电传动系统静态与动态特性的概念，机电传动系统的运动方程，典型生产机械的负载特性，机电传动系统稳定运行的条件。

应重点掌握的内容：机电传动系统的运动方程，典型生产机械的负载特性。

第三章直流电机的工作原理及特性本章主要介绍直流电机的结构、工作原理和机械特性，直流他励电动机的启动特性、调速特性和制动特性。

应重点掌握的内容：直流电机的机械特性，直流他励电动机的启动、调速和制动特性。

第四章交流电动机的工作原理及特性本章主要介绍三相异步电动机的结构、工作原理，三相异步电动机的定子和转子电路分析，三相异步电动机的转矩及机械特性，三相异步电动机的启动、调速和制动特性，单相异步电动机和同步电动机的特性。

应重点掌握的内容：三相异步电动机的转矩及机械特性，三相异步电动机的启动和调速特性。

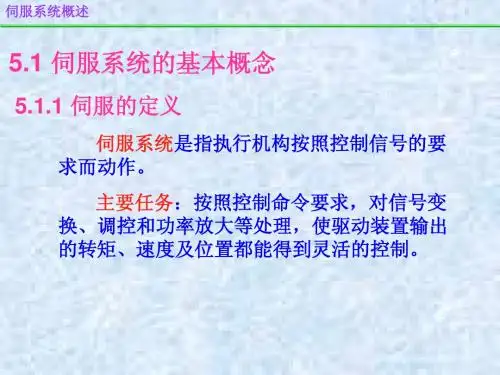

第五章控制电机与特种电机本章主要介绍交流、直流伺服电动机，力矩电动机，小功率同步电动机，步进电动机，测速发电机，自整角机，直线电动机的原理、特性和使用方法。

《机电传动控制教案》PPT课件第一章：机电传动控制概述1.1 机电传动控制的定义1.2 机电传动控制系统的组成1.3 机电传动控制的应用领域1.4 机电传动控制的发展趋势第二章：电动机及其控制2.1 电动机的分类及特点2.2 电动机的选型与安装2.3 电动机的控制方式2.4 电动机的运行维护第三章：机电传动系统的动力学分析3.1 机电传动系统的动力学基本原理3.2 机电传动系统的负载分析3.3 机电传动系统的速度和加速度控制3.4 机电传动系统的稳定性分析第四章：机电传动控制电路设计4.1 机电传动控制电路的基本组成4.2 常用控制电路的设计方法4.3 电路图的绘制与解读4.4 电路的调试与故障排查第五章：机电传动控制系统的性能评估5.1 机电传动控制系统的性能指标5.2 机电传动控制系统的仿真与实验5.3 机电传动控制系统的优化方法5.4 机电传动控制系统的可靠性分析第六章：传感器与检测技术6.1 传感器的分类与作用6.2 常用传感器的原理与应用6.3 传感器信号的处理与分析6.4 传感器的标定与补偿第七章：PLC在机电传动控制中的应用7.1 PLC的基本原理与结构7.2 PLC的编程技术与应用7.3 PLC与电动机的接口与通信7.4 PLC在机电传动控制实例分析第八章：变频器在机电传动控制中的应用8.1 变频器的基本原理与结构8.2 变频器的选型与安装8.3 变频器的控制策略与编程8.4 变频器在机电传动控制实例分析第九章：伺服控制系统及其应用9.1 伺服控制系统的基本原理9.2 伺服电动机的选型与安装9.3 伺服控制系统的调速与定位9.4 伺服控制系统在机电传动控制中的应用实例第十章：机电传动控制系统的节能与环保10.1 节能原理与技术10.2 环保原理与技术10.3 节能与环保在机电传动控制中的应用10.4 未来发展趋势与挑战第十一章：机电传动控制系统的故障诊断与维护11.1 故障诊断的基本方法11.2 故障诊断与维护的常用工具11.3 机电传动控制系统的常见故障分析11.4 故障诊断与维护的实践操作第十二章：现代机电传动控制技术12.1 智能控制技术在机电传动控制中的应用12.2 传动控制技术12.3 电动汽车传动控制技术12.4 微机电传动控制技术第十三章：案例分析与实践13.1 机电传动控制案例分析13.2 机电传动控制实验设计与实践13.3 机电传动控制系统的仿真13.4 课程设计及毕业设计指导第十四章：安全与职业素养14.1 机电传动控制系统的安全防护14.2 职业素养与职业道德14.3 安全生产法律法规14.4 安全事故案例分析与预防第十五章：课程总结与展望15.1 课程主要内容回顾15.2 机电传动控制技术的未来发展15.3 机电传动控制技术的创新与应用15.4 面向未来的学习与研究方向重点和难点解析本文主要介绍了《机电传动控制教案》PPT课件的十五个章节，涵盖了机电传动控制概述、电动机及其控制、动力学分析、控制电路设计、性能评估、传感器与检测技术、PLC和变频器在机电传动控制中的应用、伺服控制系统及其应用、节能与环保、故障诊断与维护、现代机电传动控制技术、案例分析与实践、安全与职业素养以及课程总结与展望等内容。
