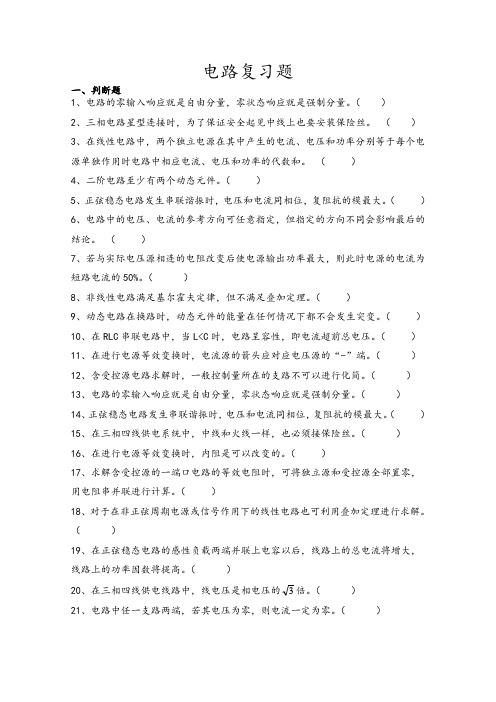

电路复习题一、判断题1、电路的零输入响应就是自由分量，零状态响应就是强制分量。
（）2、三相电路星型连接时，为了保证安全起见中线上也要安装保险丝。
（）3、在线性电路中，两个独立电源在其中产生的电流、电压和功率分别等于每个电源单独作用时电路中相应电流、电压和功率的代数和。
（）4、二阶电路至少有两个动态元件。
（）5、正弦稳态电路发生串联谐振时，电压和电流同相位，复阻抗的模最大。
（）6、电路中的电压、电流的参考方向可任意指定，但指定的方向不同会影响最后的结论。
（）7、若与实际电压源相连的电阻改变后使电源输出功率最大，则此时电源的电流为短路电流的50%。
（）8、非线性电路满足基尔霍夫定律，但不满足叠加定理。
（）9、动态电路在换路时，动态元件的能量在任何情况下都不会发生突变。
（）10、在RLC串联电路中，当L<C时，电路呈容性，即电流超前总电压。
（）11、在进行电源等效变换时，电流源的箭头应对应电压源的“-”端。
（）12、含受控源电路求解时，一般控制量所在的支路不可以进行化简。
（）13、电路的零输入响应就是自由分量，零状态响应就是强制分量。
（）14、正弦稳态电路发生串联谐振时，电压和电流同相位，复阻抗的模最大。
（）15、在三相四线供电系统中，中线和火线一样，也必须接保险丝。
（）16、在进行电源等效变换时，内阻是可以改变的。
（）17、求解含受控源的一端口电路的等效电阻时，可将独立源和受控源全部置零，用电阻串并联进行计算。
（）18、对于在非正弦周期电源或信号作用下的线性电路也可利用叠加定理进行求解。
（）19、在正弦稳态电路的感性负载两端并联上电容以后，线路上的总电流将增大，线路上的功率因数将提高。
（）20、在三相四线供电线路中，线电压是相电压的3倍。
（）21、电路中任一支路两端，若其电压为零，则电流一定为零。
（）22、如果两个同频率的正弦电流，在某一瞬间都是5A ，其相位一定相同。
（ ）23、R 、L 、C 串联电路的功率因数一定小于1。
电路复习题及答案一、选择题1. 电路的基本组成包括：A. 电源B. 电阻C. 电容D. 所有选项都是答案：D2. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项都是答案：D3. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 法拉答案：B二、填空题1. 当电阻R1和R2串联时，总电阻R等于________。
答案：R1 + R22. 并联电路中，总电阻的倒数等于各个电阻倒数之和，即1/R = 1/R1 + 1/R2 + ________。
答案：1/R3 + ...3. 电容的单位是________。
答案：法拉(F)三、简答题1. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。
2. 什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压降之和等于零。
四、计算题1. 已知一个电路中有两只电阻R1=100Ω和R2=200Ω，它们串联后接在一个电压源V=12V上。
求电路中的总电流。
答案：首先计算总电阻R = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，电流I = V/R = 12V / 300Ω = 0.04A。
2. 如果上述电路中的电阻改为并联，求此时电路中的总电流。
答案：首先计算总电阻R = 1/(1/R1 + 1/R2) = 1/(1/100Ω +1/200Ω) = 60Ω。
然后根据欧姆定律，电流I = V/R = 12V / 60Ω =0.2A。
五、论述题1. 论述理想电压源与理想电流源的区别。
答案：理想电压源具有恒定的输出电压，无论负载如何变化，输出电压保持不变。
而理想电流源则具有恒定的输出电流，无论负载如何变化，输出电流保持不变。
理想电压源的内阻为零，而理想电流源的内阻为无穷大。
六、实验题1. 设计一个实验来验证欧姆定律。
电路复习题库及答案1. 电路中电压、电流和电阻之间的关系是什么？答案：根据欧姆定律，电路中的电压（V）等于电流（I）乘以电阻（R），即V = I × R。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路中的元件两端并接，电流有多条路径。
3. 请解释基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
答案：基尔霍夫电流定律（KCL）指出，进入一个节点的电流总和等于离开该节点的电流总和。
基尔霍夫电压定律（KVL）指出，在一个闭合回路中，电压降的总和等于电压升的总和。
4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压或电流的波形相对于参考点的偏移量。
5. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）计算得出，即P = V × I。
对于交流电路，需要使用有效值（RMS）来计算，即P = V_{rms} × I_{rms}。
6. 什么是电容器，它在电路中的作用是什么？答案：电容器是一种能够存储电能的电子元件，它由两个导电板和它们之间的绝缘介质组成。
在电路中，电容器可以用于滤波、去耦、能量存储和定时。
7. 电感器在电路中的作用是什么？答案：电感器是一种能够存储磁能的电子元件，它通常由线圈构成。
在电路中，电感器可以用于滤波、阻抗匹配、能量存储和振荡电路。
8. 什么是三相电路？答案：三相电路是一种由三个相位组成的电力系统，这三个相位在时间上相互错开120度。
三相电路常用于工业和商业电力供应。
9. 如何计算电路的总阻抗？答案：电路的总阻抗（Z）可以通过各个元件的阻抗（Z1, Z2, ...）使用串联和并联阻抗公式计算得出。
对于串联电路，总阻抗等于各个阻抗之和，即 Z = Z1 + Z2 + ...。
对于并联电路，总阻抗等于各个阻抗倒数之和的倒数，即 1/Z = 1/Z1 + 1/Z2 + ...。
电路理论复习题+参考答案一、单选题（共100题，每题1分，共100分）1.电位是指电路中某点与( )之间的电压。
A、任意点B、电源负极C、参考点D、地正确答案：C2.欧姆表的标度尺刻度是()。
A、与电流表刻度相同，而且是均匀的B、与电流表刻度相同，而且是不均匀的C、与电流表刻度相反，而且是均匀的D、与电流表刻度相反，而且是不均匀的正确答案：D3.已知某正弦交流电压u=380sin(wt+φ)V,其有效值是()。
A、220VB、268.7VC、200VD、380V正确答案：B4.下列关于一阶电路时间常数的说法中，正确的是()A、时间常数越大，自由分量衰减的越慢B、时间常数越大，过渡工程进行的越快C、时间常数的大小与外施激励有关D、过度过程的快慢与时间常数无关正确答案：A5.三角形接法的对称三相负载接至相序为A、B、C的对称三相电源上，已知相电流iag=10∠0°A,则线电流IA=( )A。
A、10√3∠30°B、10√3∠-30°C、10/√3∠30°D、10/√3∠+30°正确答案：B6.对称三相交流电路，三相负载为Y连接，当电源电压不变而负载换为△接时，对称三相负载所吸收的功率应()A、减小B、增大C、不变D、无法确定正确答案：B7.万用表的直流电压挡损坏时，则( )不能使用。
A、交流电压挡B、直流电流挡C、电阻挡D、整个万用表正确答案：A8.一负载接到电压U为220V单相交流电路中，电路电流I为5A,功率因数cosφ为0.8,该电路视在功率S和有功功率P为()。
A、2200VA,1760WB、2200VA,1320WC、1100VA,660WD、1100VA,880WV正确答案：D9.非正弦周期信号三次谐波分量下感抗Xz3=9Ω,容抗Xc3=6Ω,则基波分量感抗和容抗可能为()ΩA、3、2B、3、18C、9、18D、9、2正确答案：B10.两个无损耦合线圈串联接到w)=-10rad/s、U=200V的正弦电源上，同向串联时电流I=2A,反向串联时电流为10A,则互感M为()H。
第一章电路的基本概念和基本定律求图示电路中，A点的电位。
（a）（b）习题电路解：（a）等效电路如下图所示：（b）等效电路如下图所示：求图示电路中，开关闭合前、后A点的电位。
解：开关闭合时，等效电路如图所示：开关打开时，等效电路如图所示：如图所示电路，求开关闭合前及闭合后的AB U 、电流1I 、2I 和3I 的大小。
如图所示电路，电流和电压参考方向如图所示。
求下列各种情况下的功率，并说明功率的流向。
（1）V 100A,2==u i ，（2）V 120A,5=-=u i ， （3）V 80A,3-==u i ，（4）V 60A,10-=-=u i解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -== （4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==求如图所示电路中,A 、B 、C 、D 元件的功率。
问哪个元件为电源哪个元件为负载哪个元件在吸收功率哪个元件在产生功率电路是否满足功率平衡条件（已知V 40V,10V,30==-==D C B A U U U U ，A 2A,3A,5321-===I I I 。
）习题电路解：W I U P A A 1501-=⨯-= （产生功率）（电源） W I U P B B 501-=⨯= （产生功率）（电源） W I U P C C 1202=⨯= （吸收功率）（负载）W I U P D D 802=⨯-= （吸收功率）（负载）0=+++=D C B A P P P P P 总 所以此电路功率平衡。
已知一电烙铁铭牌上标出“25W ，220V ”。
问电烙铁的额定工作电流为多少其电阻为多少解：AU P I 44522025===； Ω===19362522022P U R如图所示电路，已知V 80=S U ，K Ω61=R ，K Ω42=R ，当（1）S 断开时，（2）S 闭合且03=R 时，电路参数2U 和2I 。
电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。
7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。
8. 电流的单位是_________，符号为A。
9. 电容器在直流电路中相当于_________。
10. 电感器在交流电路中会产生_________。
三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
13. 请解释什么是电路的功率，并给出其计算公式。
14. 什么是频率响应，并简述其在电路分析中的重要性。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。
求该电路的总电阻。
16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。
求该电路的总电阻。
17. 一个电路中，电源电压为20V，总电阻为10Ω。
求电路的总功率。
答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
电路复习题选择及答案1. 在串联电路中，各电阻上的电压之和等于总电压，这是因为电路中各电阻的：A. 电流相同B. 电压相同C. 电阻相同D. 功率相同答案：A2. 并联电路中，各电阻上的电流之和等于总电流，这是因为电路中各电阻的：A. 电流相同B. 电压相同C. 电阻相同D. 功率相同答案：B3. 欧姆定律描述了电流、电压和电阻之间的关系，其公式为：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中的功率计算公式为：A. P = IVB. P = V^2/RC. P = I^2RD. P = VR^2答案：A5. 电容器的充放电过程遵循以下哪个定律：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：D6. 一个电路中，如果电流I随时间t的变化率是恒定的，那么该电路的电感L和电阻R之间的关系可以表示为：A. L = R/IB. L = I/RC. L = dI/dtD. L = R * dI/dt答案：D7. 在交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成正比答案：A8. 交流电路中，电容的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成反比答案：B9. 交流电路中的相位差是指：A. 电压与电流之间的相位差B. 两个电压之间的相位差C. 两个电流之间的相位差D. 电压与电阻之间的相位差答案：A10. 在RLC串联电路中，谐振频率的计算公式为：A. f_0 = 1/(2π√(LC))B. f_0 = 1/(2π√(L/C))C. f_0 = 1/(2π√(C/L))D. f_0 = 1/(2π√(R/L))答案：A。
电路基础复习题及答案1. 电路中电压、电流和电阻之间的关系是什么？根据欧姆定律，电路中的电压（V）、电流（I）和电阻（R）之间的关系是 V = IR。
这意味着通过电阻的电压与通过电阻的电流成正比，与电阻的阻值成反比。
2. 什么是基尔霍夫电压定律？基尔霍夫电压定律（KVL）指出，任何闭合回路中电压的代数和等于零。
这意味着在电路的任何闭合回路中，电源提供的总电压等于电阻上的电压降的总和。
3. 电路中的功率是如何计算的？电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。
此外，功率也可以通过电压（V）和电流（I）的平方以及电阻（R）的乘积来计算，即 P = I^2R 或 P = V^2/R。
4. 什么是串联和并联电路？在串联电路中，所有元件依次连接，电流在所有元件中相同，而电压则在各个元件上分配。
在并联电路中，所有元件并行连接，电压在所有元件上相同，而电流则在各个分支中分配。
5. 什么是交流电路中的电抗？电抗（X）是交流电路中阻碍电流流动的一种性质。
它与电路中的电感（L）和电容（C）有关，并且与交流电的频率（f）有关。
电感的电抗为XL = 2πfL，电容的电抗为XC = 1/(2πfC)。
6. 如何计算RLC串联电路的谐振频率？RLC串联电路的谐振频率（fr）可以通过公式fr = 1/(2π√(LC))来计算，其中L是电感，C是电容。
在谐振频率时，电路的阻抗达到最大，电流达到最小。
7. 什么是三相电路？三相电路是一种由三个相位组成的电力系统，每个相位之间相位差120度。
这种电路通常用于工业和商业电力供应，因为它能提供更稳定的电力和更高的效率。
8. 什么是戴维宁定理？戴维宁定理指出，任何线性双端网络都可以用一个单一的电压源（戴维宁电压）和一个电阻（戴维宁电阻）来等效。
这个等效电路可以用来简化复杂电路的分析。
9. 如何计算电路的星形（Y）和三角形（Δ）配置的等效电阻？对于星形配置的电路，等效电阻（Req_Y）可以通过公式 Req_Y = (R1R2 + R2R3 + R3R1) / (R1 + R2 + R3) 来计算。
一．单项选择题1. 图示电路中,电流I ＝（ A ）。
A.–3 A B. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U ＝（ D ）。
A. 2 V B. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I ＝（ A ）。
A. 1 A B. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。
A. U SB. RC. U S 和I SD. I S5. 图示电路中, 电压U ＝（ A ）。
A. 8 V B. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab 间等效电阻R ab =（ B ）。
A. R 1//R 2//R 3 B. R 1//R 3C. (R 1+R 2)//R 3。
D. (R 1+R 3)//R 27. 图示电路中, 电流I ＝（ B ）。
A. 5 A B. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t ＝0时闭合，电容初始电压u C （0+）= ( C )。
A. -5 V B. 10 V C. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I ＝（ B ）。
A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab 短路线中电流I ab = ( A ）。
A. 1 A B. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I ＝（ A ）。
A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U ＝（ C ）。
A. 3 V B. -3 VC. -6 V。
。
D. 6 V13. 图示电路, ab 间电压U ab = ( D )。
A. 8 V B. 7 VC. 5 VD. 3 V14．稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ）它的稳压值Uz 才有导通电流，否则处于（ F ）状态。
电路复习题选择及答案一、选择题1. 在串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻是各部分电阻的倒数之和D. 总电阻与各部分电阻无关答案：A2. 欧姆定律描述的是电流与什么之间的关系？A. 电压与电阻B. 电压与电流C. 电流与电阻D. 电压与时间答案：B3. 一个电路中的功率P，电压V和电流I的关系是什么？A. P = V + IB. P = V × IC. P = V / ID. P = I / V答案：B4. 电容器的单位是什么？A. 法拉B. 欧姆C. 安培D. 伏特答案：A5. 以下哪个不是基本的电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D6. 交流电的频率单位是什么？A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）答案：A7. 一个理想变压器的原、副线圈的电压比与什么成正比？A. 线圈的电阻比B. 线圈的电流比C. 线圈的匝数比D. 线圈的电容比答案：C8. 电路中的基尔霍夫电压定律（KVL）是什么？A. 任何闭合电路中，电压之和为零B. 任何闭合电路中，电流之和为零C. 任何闭合电路中，电阻之和为零D. 任何闭合电路中，功率之和为零答案：A9. 什么是串联谐振？A. 电路中电阻、电感和电容的阻抗相等B. 电路中电感和电容的阻抗相互抵消C. 电路中电阻和电感的阻抗相互抵消D. 电路中电阻和电容的阻抗相互抵消答案：B10. 一个电路的总功率消耗是100W，总电压是220V，那么总电流是多少？A. 0.45AB. 0.91AC. 1AD. 450A答案：B二、简答题1. 请简述什么是并联电路，并给出并联电路的总电阻计算公式。
答：并联电路是指电路中的元件两端电压相同的连接方式。
并联电路的总电阻计算公式为：1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。
2. 什么是电感器，它在电路中有什么作用？答：电感器是一种利用电磁感应原理工作的电路元件，它在电路中主要起到阻碍电流变化的作用，即在交流电路中产生感抗。
电路复习题一、判断题1、电路的零输入响应就是自由分量，零状态响应就是强制分量。
（）2、三相电路星型连接时，为了保证安全起见中线上也要安装保险丝。
（）3、在线性电路中，两个独立电源在其中产生的电流、电压和功率分别等于每个电源单独作用时电路中相应电流、电压和功率的代数和。
（）4、二阶电路至少有两个动态元件。
（）5、正弦稳态电路发生串联谐振时，电压和电流同相位，复阻抗的模最大。
（）6、电路中的电压、电流的参考方向可任意指定，但指定的方向不同会影响最后的结论。
（）7、若与实际电压源相连的电阻改变后使电源输出功率最大，则此时电源的电流为短路电流的50%。
（）8、非线性电路满足基尔霍夫定律，但不满足叠加定理。
（）9、动态电路在换路时，动态元件的能量在任何情况下都不会发生突变。
（）10、在RLC串联电路中，当L<C时，电路呈容性，即电流超前总电压。
（）11、在进行电源等效变换时，电流源的箭头应对应电压源的“-”端。
（）12、含受控源电路求解时，一般控制量所在的支路不可以进行化简。
（）13、电路的零输入响应就是自由分量，零状态响应就是强制分量。
（）14、正弦稳态电路发生串联谐振时，电压和电流同相位，复阻抗的模最大。
（）15、在三相四线供电系统中，中线和火线一样，也必须接保险丝。
（）16、在进行电源等效变换时，内阻是可以改变的。
（）17、求解含受控源的一端口电路的等效电阻时，可将独立源和受控源全部置零，用电阻串并联进行计算。
（）18、对于在非正弦周期电源或信号作用下的线性电路也可利用叠加定理进行求解。
（）19、在正弦稳态电路的感性负载两端并联上电容以后，线路上的总电流将增大，线路上的功率因数将提高。
（）20、在三相四线供电线路中，线电压是相电压的3倍。
（）21、电路中任一支路两端，若其电压为零，则电流一定为零。
（）22、如果两个同频率的正弦电流，在某一瞬间都是5A ，其相位一定相同。
（ ）23、R 、L 、C 串联电路的功率因数一定小于1。
（ ）24、对称三相电路中，其瞬时功率是不随时间变化的常数。
（ ）25、有损耗的一阶动态电路，其零输入响应都是从初始值开始随时间逐渐衰减到零值的。
（ ）26、如果流过一个电容的电流为零，它所储存的电场能量也为零。
（ ）27、电感中电流只能连续变化，不能跃变 。
（ ）28、已知A t t i )30cos(210)(0+=ω，则A I t i 03010)(∠==&。
（ ）29、电容的初始电压越高，则放电越慢。
（ ）30、正弦稳态电路中，电阻元件上电压、电流的初相一定都是零。
（ ）二、选择题2．已知在非关联参考方向下，某个元件的端电压为5V,流过该元件的电流为2mA,计算得知P>0，则该元件功率表示为( )。
A.吸收10WB.发出10WC.吸收10mWD.发出10mW3.已知某一支路由一个U S =10V 的电压源与一个R=2的电阻相并联，则这个并联支路对外可用( )来进行等效。
A.U S =10V 的理想电压源B.I S =20A 的理想电流源与R=2Ω的电阻的并联电路C.I S =10V 的理想电流源D.I S =5A 的理想电流源与R=2Ω的电阻的并联电路4.关于RLC 串联电路谐振特征，下面哪个叙述不正确( )。
A.在谐振时，电路中的电抗为零，端口上的电压、电流同相位B.在谐振时，电路中的阻抗最小C.在谐振时，电感电压与电容电压大小相等，且与外加端电压大小相等D.在谐振时，电路的功率因数为15.在对称三项电路中，已知三角形负载中的相电流1030BCI A =∠o &,则线电流AI =&( )。
6.所图所示单口网络的输入电阻ab R =（ ）。
A.L RB.//L O R RC.(1)L R β+D.O R β7.已知某单口网络的端口电压和电流分别为：()10cos(100020)o u t t V =-，()5cos(100050)o i t t A =-,则该单口网络的有功功率和无功功率分别为（ ）。
A.253,25W Var B. 253,25W Var - C. 12.53,12.5W Var D. 12.53,12.5W Var －8.图所示为含有理想变压器的单口网络，其输入阻抗为( )。
A. (20+j8)ΩB.(4+j8)ΩC. (8+j8)ΩD.(-12+j8)Ω9.对于一个具有n 个结点、b 条支路的电路，列写结点电压方程，需要列写( )。
A.(n-1)个KVL 方程B.(b-n+1)个KCL 方程C.(n-1)个KCL 方程D.(b-n+1)个KCL 方程10.关于叠加定理的应用，下列哪个叙述正确( )。
A.不仅适用于线性电路，而且适用于非线性电路B.适用于非线性电路的电压、电流的计算C.适用于线性电路，并能利用其计算各分电路的功率进行叠加得到原电路的功率D.对干不作用的电流源可用开路替代，对于不作用的电压源可用短路替代11.对于RC, RL 一阶电路的时间常数分别表示为( )。
A.c L =RC ,=R/L ττB.c L =C/R ,=RL ττC.c L =RC ,=L/R ττD.c L =R/C ,=RL ττ12.已知RC 并联电路上的电阻电流6R I A =,电容电流8C I A =,则该并联电路的端电流I=( )。
A.2A B.14A C.14A D.1OA 13.把两个具有藕合关系的电感线圈反向串联起来(把两个线圈的同名端连接在一起)，则串联后等效电路的复阻抗为( )。
14．右图中的电流=I （ ）。
A. 4AB. 6AC.8AD.10A15．图示为一含源单口网络，其戴维南等效电路的等效参数为（ ）。
A.5V ，2k ΩB.10V ，1.5k ΩC.10V ，2k ΩD.20V ，1.5k Ω16.图示正弦稳态电路中，各并联支路中的电流表的读数分别为： 123414,6,15,25,A A A A A A A A ====则电流表A 的读数为（ ）。
A.50AB.10AC. 510AD. 152A17.图示电路中，获得最大功率时的L Z 为( )。
A.(2000-j2000)ΩB.(2000+j2000)ΩC.(4000-j4000)ΩD.(4000+j2000)Ω18、图示电路中，a 点电位V a 等于（ ）A 、5VB 、1VC 、0VD 、13V19、图示电路中，ab 端的等效电阻R ab 等于（ ）A 、8ΩB 、5.75ΩC 、11.5ΩD 、4Ω20、图示电路中，电流I 等于（ ）A 、2AB 、4AC 、8AD 、1.6A21、图示单口网络的输入电阻ab R =（ ）A 、21R R +B 、21)1(R R β++C 、1RD 、21R R β+22、关于叠加定理的应用，下列哪个叙述正确（ ）A 、不仅适用于线性电路，而且适用于非线性电路B 、适用于非线性电路的电压、电流的计算C 、对于不作用的电流源可用短路替代，对于不作用的电压源可用开路替代D 、适用于线性电路，但不能利用其计算各分电路的功率进行叠加得到原电路的功率23、图示电路中，若)0(V e 24)(3>-=-t t u t C ，则0>t 时)(t i 等于（ ）A 、4AB 、t 3e 2-AC 、t 3e 2--AD 、t 3e 2-+A24、已知)90100cos(101︒+=t i πA ，)30200cos(102︒+=t i πA ，则（ ）A 、i 1超前i 260°B 、i 1滞后i 260°C 、相位差无法判断D 、i 1超前i 290°25、已知电路复阻抗Z ＝（3－j4）Ω，则该电路一定呈（ ）A 、感性B 、容性C 、阻性D 、不确定26、图示正弦稳态电路中，t i S ωcos 214=mA ，调节电容，使电压U &与电流SI &同相位，电流表A 1的读数为50mA ，则电流表A 2的读数为（ ）A 、36mAB 、48mAC 、248mAD 、236m A27、图示二端口网络的Z 参数为（ ）A 、B 、C 、D 、 28、两互感线圈顺接串联时，其等效电感L eq =（ ）⎥⎦⎤⎢⎣⎡++=2211 j j j j ][L R M M L R Z ωωωω⎥⎦⎤⎢⎣⎡++=2211 j j - j - j ][L R M M L R Z ωωωω⎥⎦⎤⎢⎣⎡----=2211 j j - j - j ][L R M M L R Z ωωωω⎥⎦⎤⎢⎣⎡--+=2211 j j - j j ][L R M M L R Z ωωωωA 、M L L ++21 B 、M L L -+21 C 、M L L 221++ D 、M L L 221-+ 29、在正弦稳态电路的感性负载两端并联上电容以后，线路上的总电流将 ，线路上的功率因数将 。
（ ）A 、减小，提高B 、增大，提高C 、减小，降低D 、增大，降低30、图示电路中，开路电压U oc 等于（ ）A 、12VB 、2VC 、0VD 、20V31、图示电路中，ab 端的等效电阻R ab 等于（ ）A 、2ΩB 、1ΩC 、8ΩD 、4Ω32、图示电路中，电流I 等于（ ）A 、1.5AB 、1AC 、0.5AD 、2A33、图4所示单口网络的输入电阻ab R =（ ）A 、21R R +B 、21R R -C 、12)1(R R μ-+D 、12)1(R R μ++34、关于RLC 串联电路谐振特征，下面哪个叙述不正确( )。
A 、在谐振时，电路中的阻抗最大B 、在谐振时，电感电压与电容电压大小相等，相位相反，两者串联总电压为零C 、在谐振时，电路中的电抗为零，端口上的电压、电流同相位D 、在谐振时，电路的功率因数为135、图示电路中，若)0(A e 5)(2>=-t t i t L ，则0>t 时)(t i R 等于（ ）A 、t 24e -- AB 、t 2e 2-AC 、t 2e 3-AD 、t 2e 4-A36、已知)30314cos(101︒+=t i A ，)15314sin(102︒-=t i A ，则（ ）A 、i 1滞后i 2135°B 、i 1超前i 2135°C 、i 1滞后i 245°D 、i 1超前i 245°37、已知电路复阻抗Z ＝（3 + j4）Ω，则该电路一定呈（ ）A 、感性B 、容性C 、阻性D 、不确定38、图示正弦稳态电路中，各电压表的读数分别为：V 1=15V ，V 2=80V ，V 3=100V ， 则电压u S 的有效值U S 为（ ）。
