电路基础试题

《电路基础》试题《电路基础》自我测试试题（1）一、 填空：要求有计算过程。

(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。

(4分) 2、图2所示电路中电流I 为 。

3、图3所示电路中电流U 为 。

二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。

(每种方法10分，共计30分。

要求有计算过程。

)图4 图5 图6三、 求图5所示电路中的电压U ab 。

(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。

(10分)五、求图7中各二端网络的等效电阻。

(15分)图7六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K 闭合后的u c(t)。

(10分)七、(10分)电路如图9所示。

已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。

(1) 求输入阻抗Zi； (2) 求•I。

1图8 图9《电路基础》自我测试试题（2）一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。

A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、 L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。

2、图1.2所示电路中电阻的单位为Ω，则电流I为。

3、已知i=10cos(100t-30。

)A，u=5sin(100t-60。

)A,则 i、u的相位差为且i u。

4、为提高电路的功率因数，对容性负载，应并接元件。

一、判断题(每题1分，共20分）1、选择参考点不同时，电路中其余各点的电位不同，这就是电位的相对性。

（√）2、电流的方向是指正电荷定向移动的方向。

（√）3、世界各国使用的交流电都是一样的50Hz、220V。

（×）4、通路是指电路各部分连接成闭合的电路。

（√）5、在串联电路中,阻值越大的电阻,其两端分得的电压越小。

（×）6、1kWh单位表示1kW的用电器在额定情况下1h内所消耗的功率。

（×）7、有一个100Ω的负载要想从内阻为50Ω的电源获得最大功率，采用一个相同的100Ω（×）8、电路中任意两个结点之间连接的电路统称为支路。

（×）9、电容在直流稳态电路中相当于开路。

（√）10、一个实际电源即可用实际电压源也可用实际电流源来等效。

（√）11、电功率也称功率，是指单位时间内电路产生或消耗的电能，基本单位是W。

（√）12、电容器和电感器只进行能量转换,所以说它们是贮能元件。

（√）13、变压器两侧的电压有效值与两侧绕组的匝数成正比。

（√）14、实用中的任何一个两孔插座对外都可视为一个有源二端网络。

（√）15、正弦量的三要素是指它的最大值、角频率和初相位。

（√）16、220V 60W灯泡,若接在110V的电源上能正常发光。

（×）17、在三相四线制供电系统中，规定中性线上可以安装开关和熔断器。

（×）18、负载星形连接时，相电压等于线电压，相电流不等于线电流。

（×）19、RLC串联电路谐振时阻抗最大。

（×）20、R-C串联电路，V1、V2的读数分别是30V、40V，则V的读数为10V。

（×）21、选择参考点不同时，电路中某两点的电压相同。

( √ )22、我们规定正电荷定向移动的方向为电流的方向。

( √ )23、我国使用的交流电频率为60Hz。

( × )24、断路是指电路各部分连接成闭合的电路。

( × )25、电阻并联，总的阻值变小且小于最小的阻值。

电路基础试题及答案# 电路基础试题及答案## 一、选择题（每题2分，共20分）1. 电路中最基本的两个物理量是（）。

- A. 电压和电流- B. 电阻和电感- C. 电容和电感- D. 电压和电阻2. 欧姆定律描述的是（）。

- A. 电压与电流的关系- B. 电流与电阻的关系- C. 电压与电阻的关系- D. 电流与电感的关系3. 串联电路中，总电阻等于（）。

- A. 各部分电阻之和- B. 各部分电阻之积- C. 各部分电阻之比- D. 各部分电阻的平均值4. 并联电路中，总电流等于（）。

- A. 各支路电流之和- B. 各支路电流之积- C. 各支路电流之比- D. 各支路电流的平均值5. 电源的电动势和内阻决定了电源的（）。

- A. 电压- B. 电流- C. 功率- D. 效率## 二、填空题（每空2分，共20分）6. 电路中，电阻的单位是______。

7. 电路中，电容的单位是______。

8. 电路中，电感的单位是______。

9. 电源的输出功率等于输出电压与输出______的乘积。

10. 理想电压源的内阻为______。

## 三、简答题（每题15分，共30分）11. 简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的基本原理。

12. 什么是超前相位和滞后相位？请举例说明。

## 四、计算题（每题15分，共30分）13. 已知一个串联电路，包含两个电阻R1=100Ω和R2=200Ω，求电路的总电阻。

14. 一个并联电路中有两个电阻R1=150Ω和R2=300Ω，求电路的总电阻以及当总电压为10V时，通过R1的电流。

## 答案1. A2. A3. A4. A5. C6. 欧姆（Ω）7. 法拉（F）8. 亨利（H）9. 电流10. 011. 基尔霍夫电流定律（KCL）：在任何电路结点，流入结点的电流之和等于流出结点的电流之和。

基尔霍夫电压定律（KVL）：在任何闭合电路中，沿着回路的电压降之和等于电压升之和。

第一章电路基础知识测试题
一、填空题：
1、流通的路径称为电路，通常电路是由、
、和组成。

3、电动势的方向规定为在电源内部由极指向极。

4、根据导电水平的强弱，物质一般可分为、和。

导体对电流的作用称为电阻。

5、导体中的电流与这段导体两端的成正比，与导体的
成反比。

6、全电路欧姆定律又可表述为：电源电动势等于与
之和。

7、电路通常有、和三种状态。

8、电流所做的功，简称，用字母表示，单位是
；电流在单位时间内所做的功，称为，用字母
表示，单位是。

9、电能的另一个单位是，它和焦耳的换算关系为。

二、判断题：
10、功率越大的电器电流做的功越大。

（）
11、导体的电阻永远不变。

（）
12、电压和电位都随参考点的变化而变化。

（）
13在短路状态下，端电压等于零。

（）
14、负载在额定功率下的工作状态叫满载。

（）
三、选择题：
15、制造标准电阻器的材料一定是（）
A、高电阻率材料
B、低电阻率材料
C、高温度系数材料
D、低温度系数材料
16、导体的电阻是导体本身的一种性质，以下说法错误的是（）
A、和导体面积有关
B、和导体长度有关
C、和环境温度无关
D、和材料性质有关
四、问答题：
17、为什么灯在深夜人静时要比在晚上七、八点钟时亮？。

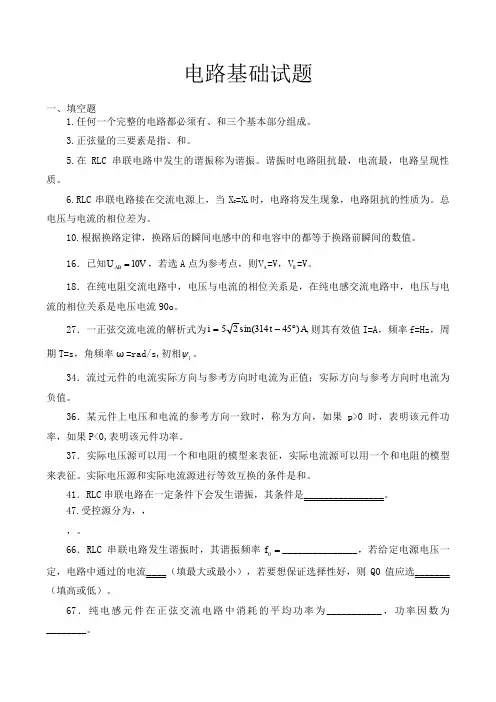

电路基础试题一、填空题1.任何一个完整的电路都必须有、和三个基本部分组成。

3.正弦量的三要素是指、和。

5.在RLC 串联电路中发生的谐振称为谐振。

谐振时电路阻抗最，电流最，电路呈现性质。

6.RLC 串联电路接在交流电源上，当X C =X L 时，电路将发生现象，电路阻抗的性质为。

总电压与电流的相位差为。

10.根据换路定律，换路后的瞬间电感中的和电容中的都等于换路前瞬间的数值。

16．已知V U AB 10=，若选A 点为参考点，则A V =V ，B V =V 。

18．在纯电阻交流电路中，电压与电流的相位关系是，在纯电感交流电路中，电压与电流的相位关系是电压电流90o 。

27．一正弦交流电流的解析式为,)45314sin(25A t i ︒-=则其有效值I=A ，频率f=Hz ，周期T=s ，角频率ω=rad/s,初相i ψ。

34．流过元件的电流实际方向与参考方向时电流为正值；实际方向与参考方向时电流为负值。

36．某元件上电压和电流的参考方向一致时，称为方向，如果p>0时，表明该元件功率，如果P<0,表明该元件功率。

37．实际电压源可以用一个和电阻的模型来表征，实际电流源可以用一个和电阻的模型来表征。

实际电压源和实际电流源进行等效互换的条件是和。

41．RLC 串联电路在一定条件下会发生谐振，其条件是________________。

47.受控源分为，， ，。

66．RLC 串联电路发生谐振时，其谐振频率=0f _______________，若给定电源电压一定，电路中通过的电流____（填最大或最小），若要想保证选择性好，则Q0值应选_______（填高或低）。

67．纯电感元件在正弦交流电路中消耗的平均功率为___________，功率因数为________。

68．正弦交流电路中，当给定的电源电压S U 和电源内阻抗0Z =(3-j4)Ω不变，而负载为可变电阻R ，则R=________时，它能获得最大功率。

电子基础电路试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电流的流动方向是：A. 从正极流向负极B. 从负极流向正极C. 同时从正负极向中间流动D. 无固定方向答案：A2. 下列哪种元件不是半导体材料？A. 硅B. 锗C. 铜D. 砷化镓答案：C3. 电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A4. 下列哪个选项是正确的电流定律？A. 电流总是从高电势流向低电势B. 电流总是从低电势流向高电势C. 电流的方向与电子流动的方向相同D. 电流的方向与电子流动的方向相反5. 电容的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A6. 电感的单位是：A. 亨利B. 欧姆C. 安培D. 法拉答案：A7. 下列哪个选项是正确的电压定律？A. 电压总是从高电势流向低电势B. 电压总是从低电势流向高电势C. 电压的方向与电流的方向相同D. 电压的方向与电流的方向相反答案：A8. 欧姆定律的公式是：A. V = IRB. V = R/IC. I = V/RD. R = V/I答案：A9. 下列哪个选项是正确的电功率公式？B. P = V^2/RC. P = I^2RD. 所有选项都是正确的答案：D10. 电流源和电压源的主要区别是：A. 电流源提供恒定电流，电压源提供恒定电压B. 电流源提供恒定电压，电压源提供恒定电流C. 电流源和电压源没有区别D. 电流源和电压源的电压和电流都相同答案：A二、填空题（每题2分，共20分）1. 在串联电路中，总电阻等于各个电阻的______。

答案：之和2. 在并联电路中，总电阻等于各个电阻的倒数之______。

答案：和3. 电路中的功率因数是______和功率的比值。

答案：电压4. 电容器在交流电路中起到______作用。

答案：滤波5. 电感器在交流电路中起到______作用。

答案：阻抗6. 电路中的谐振频率是指电路的______和电感的频率相等时的频率。

电路基础试题及答案一、选择题1. 以下哪个不是电流的单位？(A) 米/秒 (B) 毫安 (C) 安培 (D) 摩尔/秒答案：(D) 摩尔/秒2. 电阻器的作用是什么？(A) 降低电压 (B) 增加电压 (C) 降低电流 (D) 增加电流答案：(C) 降低电流3. 电路中的电源的作用是什么？(A) 产生电流 (B) 产生电压 (C) 产生电阻 (D) 产生电能答案：(B) 产生电压4. 以下哪个是欧姆定律的公式？(A) U = R * I (B) R = U * I (C) I = U * R (D) U = I * R答案：(D) U = I * R5. 电流的方向是由什么决定的？(A) 电源的电压 (B) 电阻器的阻值 (C) 电子的运动方向 (D) 电压的大小答案：(C) 电子的运动方向二、判断题1. 直流电路中，电流的方向是恒定的。

答案：正确2. 串联电路中，总电阻等于各个电阻的和。

答案：正确3. 交流电路中，电流的方向随时间发生变化。

答案：正确4. 并联电路中，总电阻小于各个电阻中最小的那个电阻。

答案：错误5. 理想电流表的内阻是无穷大。

答案：错误三、计算题1. 有一个电源电压为12V，电阻为6Ω的串联电路，求电流的大小。

答案：根据欧姆定律，U = R * I代入已知数据，12V = 6Ω * I解得 I = 2A2. 有一个电流为5A，电阻为10Ω的并联电路，求总电阻的大小。

答案：根据并联电路的公式，1/总电阻 = 1/电阻1 + 1/电阻2 + ...代入已知数据，1/总电阻= 1/10Ω + 1/10Ω解得总电阻= 5Ω3. 一个电源电压为24V的交流电路中，有一个电阻为4Ω的电阻器，求电流的大小。

答案：根据欧姆定律，U = R * I代入已知数据，24V = 4Ω * I解得 I = 6A4. 一个电流为2A的电路中，有一个电阻为8Ω的电阻器，求电压的大小。

答案：根据欧姆定律，U = R * I代入已知数据，U = 8Ω * 2A解得 U = 16V四、综合题某个串联电路中，有一个电阻为2Ω的电阻器和一个电阻为4Ω的电阻器。

电路基础试题一、选择题1.以下哪个是电子元件？ A. 电池 B. 开关 C. 电线 D. 插头2.电流的单位是： A. 秒（s） B. 伏特（V） C. 瓦特（W） D. 安培（A）3.以下哪个符号表示电流源？ A. I B. V C. R D. E4.电阻的单位是： A. 安培（A） B. 瓦特（W） C. 欧姆（Ω） D. 伏特（V）5.串联电路中，总电压等于： A. 各电压的平均值 B. 最大的电压 C. 所有电压之和 D. 最小的电压二、填空题6.电阻的公式是：_______。

7.一台电视机的功率是100瓦，工作电压是220伏，那么它的电流是__________安培。

8.并联电路中，总电流等于各支路电流之________。

9.一个电压为24伏的电池接在一个电阻为4欧姆的灯泡上，那么灯泡的电流是_________安培。

10.对于一个串联电路，总电流等于各电阻电压之_________。

三、计算题11.已知一个电压为12伏的电池，串联连接了两个电阻，电阻1为6欧姆，电阻2为4欧姆，求电路中的总电阻。

12.有一个并联电路，电压源为24伏，电阻1为2欧姆，电阻2为4欧姆，求电路中的总电流。

四、简答题13.什么是电路？简要说明电路的基本组成部分。

14.什么是串联电路？提供一个例子说明。

15.什么是并联电路？提供一个例子说明。

16.什么是电阻？简要说明电阻的作用和计算方法。

五、问答题17.电压和电流有什么区别？它们之间有什么样的关系？18.串联电路和并联电路有什么不同？你认为在什么情况下应该使用串联电路，而在什么情况下应该使用并联电路？19.电流的方向如何定义？在电路中，电流是如何流动的？20.什么是电功率？如何计算电功率？以上就是电路基础试题，希望对你的学习有所帮助！。

电路基础试题及答案 Last updated on the afternoon of January 3, 20211．负载在额定功率下的工作状态叫满载。

（√）2．电流方向不随时间而变化的电流叫稳恒电流。

（×）3．如果把一个6V 的电源正极接地，则其负极为-6V 。

（√）4．电路中某点的电位值与参考点选择的无关。

（×）5．电路中某两点间电压的正负，就是指这两点电位的相对高低。

（√）6．导体的长度增大一倍，则其电阻也增大一倍。

（√）7．电源电动势的大小由电源本身性质决定，与外电路无关。

（√）8．公式R U I /=可以写成I U R /=，因此可以说导体的电阻与它两端的电压成正比，与通过它的电流成反比。

（×）9．在电源电压一定的情况下，负载大就是指大负载。

（×）10．电源电动势等于内外电压之和。

（√）11．当电源的内电阻为零时，电源电动势的大小就等于电源端电压。

（√）12．短路状态下，短路电流很大，电源的端电压也很大。

（×）13．开路状态下，电路的电流为零，电源的端电压也为零。

（×）14．电池存放久了，用万用表测量电压为，但接上灯泡却不发光，这主要是电源电动势变小了。

（×）15．全电路电路中，若负载电阻变大，端电压将下降。

（×）16．一般来说，负载电阻减小，则电路输出的功率增加，电源的负担加重。

（√）17．通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大到原来的2倍。

（×）18．把“110V/50W ”的灯泡接在220V 电压上时，功率还是50W 。

（×）19．在电源电压一定的情况下，负载电阻越大，在电路中获得的功率也越大。

（×）20．把“25W/220V ”的灯泡接在1000W/220V 的发电机上，灯泡会被烧毁。

（×）二、选择题1．1A 的电流在5min 时间内通过某金属导体横截面的电荷量为（D ）。

电路基础试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件包括：A. 电阻B. 电容C. 电感D. 所有选项2. 欧姆定律的表达式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项3. 串联电路中，总电阻的计算公式是：A. R_total = R1 + R2 + ... + RnB. R_total = R1 * R2 * ... * RnC. R_total = 1/(1/R1 + 1/R2 + ... + 1/Rn)D. R_total = sqrt(R1 * R2 * ... * Rn)4. 并联电路中，总电阻的计算公式是：A. R_total = R1 + R2 + ... + RnB. R_total = R1 * R2 * ... * RnC. R_total = 1/(1/R1 + 1/R2 + ... + 1/Rn)D. R_total = (R1 * R2 * ... * Rn) / (R1 + R2 + ... + Rn)5. 电容的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）6. 电感的单位是：A. 亨利（H）B. 法拉（F）C. 欧姆（Ω）D. 安培（A）7. 电路中的功率计算公式是：A. P = V * IB. P = V^2 / RC. P = I^2 * RD. 所有选项8. 交流电的瞬时表达式是：A. i = I_ma x * sin(ωt)B. i = I_max * cos(ωt)C. i = I_max * tan(ωt)D. i = I_max / sin(ωt)9. 交流电的有效值与峰值的关系是：A. I_rms = I_maxB. I_rms = I_max / sqrt(2)C. I_rms = sqrt(2) * I_maxD. I_rms = 2 * I_max10. 相位差为180度的两个交流电波形是：A. 同相位B. 反相位C. 零相位D. 无法确定二、填空题（每空2分，共20分）11. 电阻的单位是________。
