安防系统安装与调试课件1-2出入口控制系统安装、接线和调试
日期：学生签字： 日期：教师签字：
任务实施
安防系统安装与调试
课外作业
安防系统安装与调试
1．出入口控制系统实训模块调试项目有哪些？（测试题1-2-19） 2．双门控制器刷卡不开门的原因和排除方法？（测试题1-2-20）
知识学习
安防系统安装与调试
出入口控制系统调试应至少包含下列内容：
1）识读装置、控制器、执行装置、管理设备等调试； 2）各种识读装置在使用不同类型凭证时的系统开启、关闭、提示、 记忆、统计、打印等判别与处理； 3）各种生物识别技术装置的目标识别； 4）系统出入授权／控制策略，受控区设置、单／双向识读控制、防 重入、复合／多重识别、防尾随、异地核准等；
自主检测
安防系统安装与调试
1. 系统调试要求（测试题1-2-10）。 2. 系统调试方法（测试题1-2-12、1-2-13）。 3. 故障及解决方法（测试题1-2-14、1-2-15）。
任务实施
安防系统安装与调试
1 .观看学习调试视频（资源1-2-31、32），根据调试项目，完成出 入口控制系统调试，填写系统调试检查表。 2.故障分析与排除，教师现场对学生联合调试中出现的问题，组织学 生进行讨论，并给予指导。填写故障分析表。 3.工作记录，教师现场指导学生填写工作记录表。
电控锁 出门按钮 读卡器 发卡器
负责人 安装位置检查 安装可靠性检查
任务实施
4. 学习接线图，观看接线视频
安防系统安装与调试
任务实施
5.绘制实训模块接线图
安防系统安装与调试
任务实施
安防系统安装与调试
6.完成系统接线，填写工艺布线检查表
序号
名称
1 控制器1号进门—ID读卡器
2 控制器1号出门按钮—出门按钮
安防报警与监控系统调试说明书

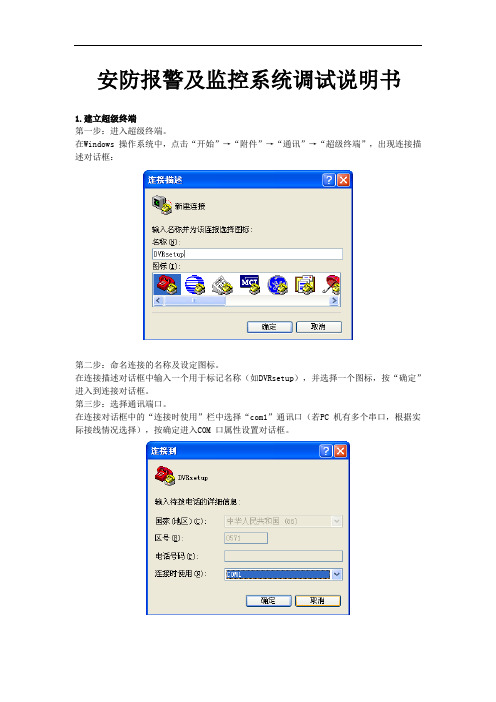

安防报警及监控系统调试说明书1.建立超级终端第一步：进入超级终端。
在Windows 操作系统中，点击“开始”→“附件”→“通讯”→“超级终端”，出现连接描述对话框：第二步：命名连接的名称及设定图标。
在连接描述对话框中输入一个用于标记名称（如DVRsetup），并选择一个图标，按“确定”进入到连接对话框。
第三步：选择通讯端口。
在连接对话框中的“连接时使用”栏中选择“com1”通讯口（若PC 机有多个串口，根据实际接线情况选择），按确定进入COM 口属性设置对话框。
第四步：设置串口参数。
在COM 口属性对话框中对串口进行下列参数配置，如图所示：完成后按“应用”和“确定”，出现如下图所示的超级终端操作界面，表示超级终端已经建立。
第五步：关闭、保存连接。
关闭“DVRsetup”程序，根据提示中断连接并保存以便下次使用。
保存以后，在“开始”→“附件”→“通讯”的程序组中会新建一个“超级终端”项目，它包含了所有超级终端的“连接”名称。
这里，可以看到一个“DVRsetup”。
2.使用超级终端进行配置进入超级终端。
点击“开始”→“附件”→“通讯”→“超级终端” “DVRsetup”，出现如下图所示的“DVRsetup -超级终端”操作界面。
键入回车，出现“→”提示符，则表明超级终端已通过PC 机的RS-232 口与DS-6000-ATA的RS-232 口已成功建立连接，在该提示符下可以输入如下所介绍的操作命令来完成参数的设置。
help敲入help 命令并回车，就可以查看所支持的配置命令，如：help: 查看命令；exit: 退出；getIp: 获取IP 地址；setIp: 设置IP 地址及子网掩码；setPort: 设置端口号；setGateway: 设置网关；以下对getIp、setIp 命令的使用进行详细说明。
getIp功能：获取当前设备的IP 地址、子网掩码、命令端口号参数：无语法格式：输入命令直接回车说明：输入时请注意字母的大小写setIp功能：设置设备的固定IP，子网掩码参数：设备的固定IP 地址，子网掩码语法格式： setIp IP ：mask，例如：需将视频服务器的IP 地址设为192.168.1.2,子网掩码设置为 255.255.255.0, 则输入setIp 192.168.1.2:255.255.255.0，然后回车即可。
