2018-2019初三欧姆定律讲义及复习训练题1

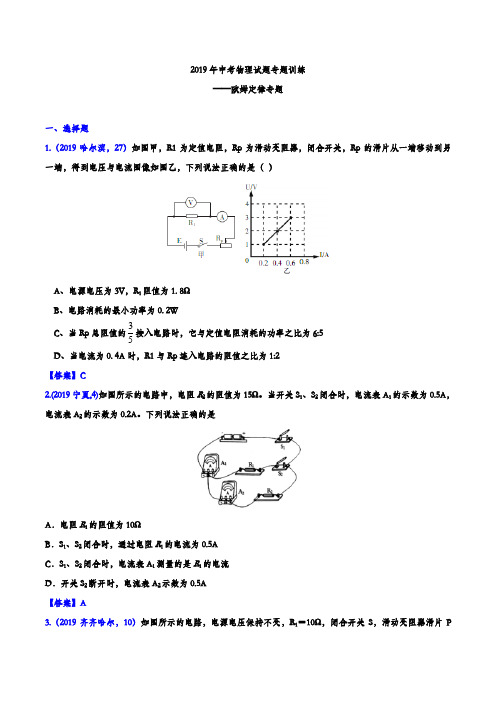

2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1. 8ΩB、电路消耗的最小功率为0. 2WD、当电流为0. 4A时，R1与Rp连入电路的阻值之比为1:2【答案】C2.(2019宁夏,4)如图所示的电路中，电阻R2的阻值为15Ω。

当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。

下列说法正确的是A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A【答案】A3.（2019齐齐哈尔，10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V【答案】D4.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。

闭合开关S，在不损坏电路元件情况下，下列选项正确的是（）A．电路中最大电流为0.6AB．电路的最大功率为2.25WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω【答案】BD5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）【答案】D6.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。

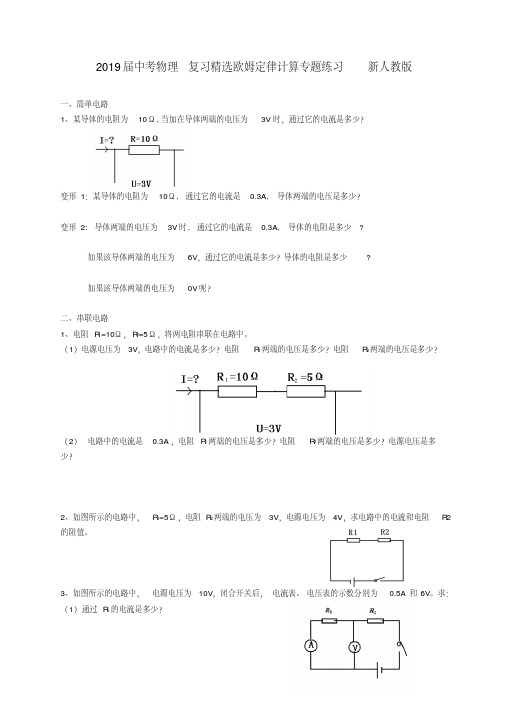

2019届中考物理复习精选欧姆定律计算专题练习新人教版一、简单电路1、某导体的电阻为10Ω,当加在导体两端的电压为3V时，通过它的电流是多少？变形1：某导体的电阻为10Ω, 通过它的电流是0.3A, 导体两端的电压是多少？变形2: 导体两端的电压为3V时, 通过它的电流是0.3A, 导体的电阻是多少?如果该导体两端的电压为6V，通过它的电流是多少？导体的电阻是多少?如果该导体两端的电压为0V呢？二、串联电路1、电阻R1=10Ω，R2=5Ω，将两电阻串联在电路中。

（1）电源电压为3V，电路中的电流是多少？电阻R1两端的电压是多少？电阻R2两端的电压是多少？（2）电路中的电流是0.3A，电阻R1两端的电压是多少？电阻R2两端的电压是多少？电源电压是多少？2、如图所示的电路中，R1=5Ω，电阻R2两端的电压为3V，电源电压为4V，求电路中的电流和电阻R2的阻值。

3、如图所示的电路中，电源电压为10V，闭合开关后，电流表、电压表的示数分别为0.5A和6V。

求：（1）通过R1的电流是多少？(2)小明同学在求R2的阻值时，解题过程如下：根据欧姆定律：R2 =U／I=6 V／0.5A=12Ω请你指出小明同学在解题过程中存在的错误，并写出正确的解题过程。

4、电阻为12Ω的电铃，正常工作时电压为6V，若把它接在8V的电路上，需给它联一个多大的电阻？采取什么方式连接？三、并联电路：1、电阻R1=10Ω，R2=5Ω，将两电阻并联在电路中。

（1）电源电压为3V，通过R1的电流是多少？通过R2的电流是多少？干路电流是多少？（2）通过R1的电流是0.3A，电阻R1两端的电压是多少？电源电压是多少？通过R2的电流是多少？干路电流是多少？2、如图所示的电路中，电阻R1的阻值是20Ω，闭合开关后，电流表A1的示数为0.3A, 电流表A的示数为0.5A,，求：（1）通过电阻R2的电流；（2）电源电压；（3）电阻R2的阻值。

综合练习1、如图所示，R1和R2 _______联，V1表测 ______ 两端的电压，V2表测_____ 两端的电压。

第十六章欧姆定律第1节欧姆定律及相关计算课时一(建议答题时间：30分钟)一、选择题1. (2018鄂州)如图所示R1＝8 Ω，R2＝4 Ω，电源电压恒定不变．闭合开关时，电压表示数为4 V，则电源电压为()第1题图A. 12 VB. 6 VC. 4 VD. 无法确定2.(2018安徽)如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片．在移动滑片的过程中，下列说法正确的是()第2题图A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变大C. 电流表的示数变小，电压表的示数变小D. 电流表的示数变大，电压表的示数变小3. (2018泰州)如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是()第3题图A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变4. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则( )第4题图A. 电流表示数减小，电压表示数不变B. 电流表示数增大，电压表示数不变C. 电流表示数减小，电压表示数减小D. 电流表示数增大，电压表示数增大5. (2018攀枝花)如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都正常发光，甲、乙两个电表的示数之比是4∶3.此时灯L1和L2的电阻之比为()第5题图A. 1∶3B. 3∶1C. 3∶4D. 4∶36. (2017临沂)如图是电阻甲和乙的I－U图像．小明对图像信息作出的判断，正确的是()第6题图A. 当甲两端电压为0.5 V时，通过它的电流为0.3 AB. 当乙两端电压为2.5 V时，其电阻值为10 ΩC. 将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 VD. 将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A二、填空题7. (2018广安)如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是________V，R1与R2的电阻之比为________．第7题图8. (2017绥化)电阻R1＝10 Ω、R2＝20 Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1∶I2＝__________，它们两端的电压之比U1∶U2＝__________．9. (2018安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是________V；当开关S3断开，S1、S2都闭合时，电流表的示数是________A.第9题图三、实验与探究题10. (2018湘潭)用图甲所示的电路来“探究电流与电压的关系”．(1)根据图甲，将图乙中的器材连接成完整电路．(电源电压为3 V，R1的规格为“20 Ω 1 A”，R的阻值约为10 Ω)第10题图(2)连接好电路后，开关闭合前，应将滑片移至滑动变阻器的________(选填“a”或“b”)端，闭合开关，缓慢移动滑片，发现电压表有示数且始终为 3 V，电流表示数始终为零，可能是定值电阻R处发生了________(选填“断路”或“短路”)故障．(3)排除故障后，改变滑片位置，记录数据，如表一所示，第4次实验时，电流表示数如图丙所示，为________A.表一(4)分析数据可得：当电阻不变时，电阻中的电流与它两端的电压成________．该电阻的阻值为_______Ω.四、计算题11.(2018北京)如图所示，电源两端电压U为9 V并保持不变，电阻R1阻值为10 Ω.闭合开关S后，电流表的示数I为1.2 A．求：(1)电流表的示数I1；(2)电阻R2的阻值．第11题图12. (2017天津)如图所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图所示．求：(1)电源电压；(2)滑动变阻器的最大阻值．第12题图课时二(建议答题时间：30分钟)一、选择题1. (2017青海)在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为()A. 0.25 A 5 ΩB. 0.25 A20 ΩC. 1 A 5 ΩD. 1 A20 Ω2.(2018玉林)为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．接通电源，当传感器酒精浓度增大时，下列说法正确的是()第2题图A. 电流表的示数变小B. 电压表的示数变大C. 电流表的示数与电压表的示数的比值变小D. 电流表的示数与电压表的示数的比值变大3. (2018莱芜)如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自a端向b端移动的过程中，下列判断正确的是()第3题图A. 电压表的示数变大B. 电流表的示数变小C. 电压表的示数与电流表的示数之比变大D. 电压表的示数与电压表的示数之差变大4. (2018恩施州)如图所示，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数．再断开S2，同时闭合S1和S3，此时()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变大，电压表示数变小C. 两表示数均变小D. 两表示数均变大5. (2017玉林、崇左)如图所示，电源电压为3 V且保持不变，滑动变阻器R标有“1 A15 Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4 A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是()第5题图A. 向左移动滑动变阻器的滑片P时灯泡变亮B. 滑片P在最右端时通过干路中的电流是0.9 AC. R接入电路的阻值变化范围是5 Ω～15 ΩD. 电路总电阻的最大值为5 Ω二、填空题6. (2018达州)两个标有“5 Ω 1 A”和“10 Ω0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；若将它们并联时干路电流最大是________A.7. (2018绥化)如甲图所示的电路中，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系图像如乙图所示，电压表的示数U与R的阻值关系图像如丙图所示．则R0的阻值为________Ω，电源电压为________V.第7题图三、实验与探究题8.在探究电流与电阻关系的实验中，所用器材如下：两节新干电池、电流表、电压表、定值电阻(10 Ω、20 Ω、40 Ω各一只)、开关、滑动电阻器、导线若干．第8题图(1)请根据图甲，用笔画线将实物图乙连接完整；(2)当滑动变阻器的滑片移动到最大阻值处时，闭合开关，发现电压表示数很大，电流表无示数，其原因可能是________________；(3)排除故障后，更换不同定值电阻进行实验，测得数据填入下表中，第一次电流表的示数如图丙所示，读数为________A，实验过程中应保持电压表示数为________V不变；(4)根据表格中数据可得出实验结论：当导体两端电压一定时，通过导体的电流与其电阻成________(选填“正比”或“反比”)；(5)根据表格中的数据判断所选用的滑动变阻器可能是________(选填“A”或“B”)．A. “50 Ω0.5 A”B. “10 Ω 1 A”四、计算题9.如图所示，R1＝10 Ω，小灯泡L的规格为“2.5 V0.5 A”，电源电压保持不变．求：(1)小灯泡正常发光时的电阻；(2)当S1闭合，S2、S3都断开时，小灯泡L恰好正常发光，求电源电压；(3)当S1、S2、S3都闭合时，电流表示数变为0.9 A，求R2的阻值．第9题图10. (2017深圳)如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6 V保持不变．(1)当托盘为空时，R2电阻________．(2)若托盘为空时，电流表示数为I1＝0.01 A，求定值电阻R1的阻值．(3)若放入某物体后，电流表示数为I2＝0.02 A，求该物体的质量大小．第10题图核心素养提升1.(2018达州)甲乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地()第1题图A. 18 kmB. 15 kmC. 12 kmD. 10 km第2节电阻的测量(建议答题时间：30分钟)1. (2018铜仁)小宇在测电阻R x阻值的实验中，设计出了如图甲所示的电路，图乙是未连接完整的实物图．第1题图(1)根据图甲所示的电路图，用笔画线代替导线，将图乙所示的实物图连接完整．(2)连接完整后，闭合开关前，滑动变阻器的滑片P应向________(选填“a”或“b”)端移动．(3)将滑片P移动到某一位置时，分别读出两表的示数为U和I，写出R x的数学表达式：R x＝________.(4)实验中进行多次测量并求平均值的目的是：________________．(5)该实验装置还可以测量R x的____________．2. (2018宁夏改编)如图所示，小明进行“伏安法测量电阻”的实验：第2题图(1)请帮助小明根据电路图甲将实物电路乙连接完整(导线不能交叉)．(2)电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到______(选填“A”或“B”)端．(3)小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路故障原因可能是________________．(4)小明排除故障后，调节滑动变阻器，当电压表读数为2.6 V时，电流表的示数如图丙所示，则该定值电阻的阻值是________Ω.3. (2018绥化)甲图是实验小组用伏安法测未知电阻R x的实物电路，电源电压未知但恒定，已知滑动变阻器的最大阻值为R.(电阻均不受温度影响)第3题图(1)在甲图中找出连接错误的一根导线，并在导线上画“”，用笔画线代替导线将实物图连接正确．(所画的导线要用实线，不可用虚线，导线不能交叉)(2)连接电路时开关应________，滑动变阻器的滑片应位于________(选填“左”或“右”)端；(3)该实验的原理是______________．(4)在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如乙图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整；①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1；②再________________________，读出此时电压表的示数，记为U2；③则未知电阻R x＝________．4. (2018乐山)在测量标有电压为3.8 V的小灯泡电阻的实验中，电源电压恒为6 V.第4题图(1)小明连接如图甲所示的电路，准备闭合开关时，发现有接线错误．请你按要求在图中将需要改错的导线画“”，并补画出正确的导线．要求：闭合开关后，当滑动变阻器滑片向左移动时，电流表示数增大．(2)电路完善后，调节滑动变阻器的滑片P，当电压表的示数为3.8 V时，电流表示数如图乙所示，其示数为________A，此时小灯泡的电阻为________ Ω，额定功率为________W．(保留小数点后两位)(3)在提供的滑动变阻器中，分别有规格为A(5 Ω 2 A)、B(20 Ω 1 A)、C(100 Ω0.1 A)，则应选择________(选填“A”、“B”或“C”)．(4)小明同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图像，通过图像可以发现灯丝的电阻是变化的，这一现象表明：灯丝的电阻随温度的升高而________(选填“增大”“不变”或“减小”)．5. (2017临沂)小明用“伏安法”测额定电压为2.5 V的小灯泡的灯丝电阻，他设计的实验电路如图甲所示．第5题图(1)请用笔画线代替导线将图乙中的实物电路连接完整(滑片P向B端滑动时灯泡变亮)．(2)闭合开关后，小灯泡不亮，电流表无示数，电压表有示数，电路故障可能是____________________________________________．(3)排除电路故障后，小明实验过程中记录的数据如下表所示，其中第2次实验时的电流表示数如图丙所示，则通过小灯泡的电流为________A.(4)小明分别求出不同电压下小灯泡的电阻，然后求出电阻的平均值，他的这种做法________(选填“合理”或“不合理”)．6. (2018广西北部湾经济区)在测量小灯泡电阻的实验中，小灯泡的额定电压为2.5 V.第6题图(1)为了测量更精确，电压表应选择的量程是0～________(选填“3”或“15”)V.(2)小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡________(选填“短路”或“断路”)．(3)排除故障后，调节滑动变阻器滑片，使电压表示数为 2.5 V，此时电流表的示数如图乙所示，为________A.(4)接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示.综合分析可知，实验中滑动变阻器的滑片逐渐向________(选填“左”或“右”)端滑动；随着灯丝温度降低，小灯泡的电阻值变________(选填“大”或“小”)．(5)小明还设计了如图丙所示的电路，测出了另一小灯泡的额定功率．已知滑动变阻器R第6题图丙的最大阻值为R0，小灯泡的额定电压为U额，请完成下列的实验步骤：1①只闭合开关S、S1，调节R1的滑片，使电压表的示数为U额．②接着________________________________________________________________________．③再将R1的滑片调至最左端，记下电压表的示数为U1，将R1的滑片调至最右端，记下电压表的示数为U2，小灯泡额定功率的表达式：P额＝______(用R0、U额、U1、U2表示)．专项三电路故障分析(建议答题时间：15分钟)1. (2018泰安)如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是()第1题图A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 开关S接触不良2.(2018怀化)如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是()第2题图A. 电流表断路，并且L1、L2灯丝断了B. L1灯丝断了C. 灯泡L2断路D. 灯泡L1短路3.(2018徐州)如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是()第3题图A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路4. (2018西宁)如图所示是小文研究电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表与电压表均有读数，则故障原因可能是()第4题图A. L1断路B. L1短路C. L2断路D. L2短路5.(2018盐城)在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同．为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化．由此可以推断()第5题图A. L1一定短路B. L2一定断路C. L1短路，同时L2断路D. 检测导线一定断路6. (2018扬州)如图所示，闭合开关后两灯不亮，用电压表先后测得U AD＝U AC＝U AB＝4.5 V，则故障可能是()第6题图A. 灯L1发生断路B. 灯L2发生断路C. 灯L1发生短路D. 灯L2发生短路7.(2018南京)如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是()第7题图A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路8. (2018本溪)如图所示电路中，电源电压恒定，灯L1标有“6 V 6 W”，L2标有“6 V 3 W”．闭合开关后，发现有一盏灯正常发光，另一盏灯发光较暗，但电压表示数为零．则正常发光的是灯________，电源电压为________ V，电压表示数为零的原因是________________．(忽略灯丝电阻的变化)9. (2018上海)在如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值相等，电键S闭合后，电流表的示数为I0，电压表的求数为U0，电路正常工作，一段时间后，观察到一个电表示数变小，另一个电表的示数变大，若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相应的故障．________________________________________________________________________参考答案及解析第1节欧姆定律及相关计算课时一1. A2. D【解析】当滑片向左移动时，滑动变阻器接入电路的阻值减小，即总电阻减小，由欧姆定律I＝UR可知电路中的电流变大，即电流表的示数变大；根据串联电路电阻的分压特点可知，滑动变阻器接入电路的电阻变小时分得的电压变小，即电压表的示数变小．故选D.3.D【解析】由题图可知，定值电阻R与滑动变阻器并联，甲为电流表测干路电流，乙为电压表测量电源电压；闭合开关，滑片向右移动时，电源电压不变，乙表的示数不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知通过滑动变阻器的电流变小，由于并联电路中各支路互不影响，故移动滑片的过程中电阻R所在支路电流大小不变，由并联电路的电流规律可知干路电流减小，即甲表的示数减小，A错误、D正确；同理可得滑片向左移动时，乙表的示数不变，甲表的示数增大，B、C错误．故选D.4. A【解析】闭合开关S1和S2，电路中R1与R2并联，电流表测量干路电流，电压表测量电源电压；现只将S2断开，电路变为只有R1的简单电路，电流表测量电路中的电流，电压表还测量电源电压，因为电源电压不变，所以电压表示数不变，又因为电路中的总电阻变大，根据欧姆定律可知，通过电路的电流变小，即电流表的示数变小．故选A.5. A 【解析】如果甲乙任何一个为电流表，将会形成短路，所以甲乙都为电压表，此时灯L 1、L 2串联，电压表甲测量电源电压，电压表乙测量L 2两端电压；已知甲、乙两个电表的示数之比是4∶3，即U ∶U 2＝4∶3；所以灯L 1、L 2两端电压之比为U 1∶U 2＝(U －U 2)∶U 2＝(4－3)∶3＝1∶3；根据串联电路中的电压与电阻成正比，可得L 1、L 2的电阻之比R 1∶R 2＝U 1∶U 2＝1∶3，故选A.6. C 【解析】由图像可知，当甲两端的电压为0.5 V 时，通过它的电流为0.1 A ，A 错误；当乙两端的电压为U 乙＝2.5 V 时，通过乙的电流为I 乙＝0.5 A ，由I ＝U R 得，R 乙＝U 乙I 乙＝2.5 V 0.5 A＝5 Ω，B 错误；将甲、乙串联，串联电路各处电流相等，当电流为0.3 A 时，由图可知，甲两端的电压为U 甲1＝1.5 V ，乙两端的电压为U 乙1＝0.5 V ，串联电路两端的总电压等于各用电器两端的电压之和，U 串＝ U 甲1＋U 乙1＝1.5 V ＋0.5 V ＝2 V ，C 正确；将甲、乙并联，各支路两端的电压相等，当电压为1 V 时，由图可知，通过甲的电流为I 甲2＝0.2 A ，通过乙的电流为I 乙2＝0.4 A ，并联电路干路电流等于各支路电流之和，I ＝ I 甲2＋ I 乙2＝0.2 A ＋0.4 A ＝0.6 A ，D 错误．故选C.7. 6 4∶1 【解析】由题图甲可知R 1与R 2串联在电路中，测量R 2两端的电压，电压表测量电源两端的电压，两电压表示数指针均如题图乙所示，则应为大量程，应为小量程，所以电源电为7.5 V ，R 2两端电压为1.5 V ，R 1两端的电压为7.5 V －1.5 V ＝6 V ，由欧姆定律可得R 1∶R 2＝U 1∶U 2＝6 V ∶1.5 V ＝4∶1.8. 1∶1 1∶2 【解析】根据串联电路中电流处处相等的规律，因此通过两电阻的电流相等，电流之比为1∶1，根据串联电路分压原理可知，它们两端电压之比等于电阻之比为1∶2.9. 9 0.45 【解析】当S 3闭合，S 1、S 2断开时，此时R 1、R 2串联接入电路，电路总电阻R ＝R 1＋R 2＝30 Ω＋60 Ω＝90 Ω，电路中电流为0.1 A ，则电源电压U ＝IR ＝0.1 A ×90 Ω＝9 V ；当S 3断开，S 1、S 2闭合，此时R 1、R 2并联接入电路，电流表测干路电流，R 1和R 2的总电阻R 并＝R 1R 2R 1＋R 2＝30 Ω×60 Ω30 Ω＋60 Ω＝20 Ω，则电流表示数为I ＝U R 并＝9 V 20 Ω＝0.45 A. 10. (1)如答图所示 (2)b 断路 (3)0.2 (4)正比 10【解析】(1)电源电压为3 V ，故电压表选0～3 V 量程，电阻R 的右接线柱与电压表“3”接线柱相连，滑动变阻器应“一上一下”接入电路，由图甲可知，应将电流表的负接线柱与滑动变阻器的左下接线柱相连，如答图所示；(2)开关闭合前，滑动变阻器滑片要位于阻值最大处，即b 端；电压表有示数，说明电压表和电源是连通的，电流表没有示数，可能电路出现了断路，因此可能是定值电阻断路；(3)由(1)知电流表接小量程，故其读数为0.2 A ；(4)分析表中数据，电压和对应的电流的比值是一个定值，所以电阻一定时，电流和它两端的电压成正比，电阻为R 1＝U 1I 1＝1.0 V 0.1 A＝10 Ω，同理得R 2＝10 Ω，R 3＝10 Ω，R 4＝10 Ω，R 5＝10 Ω，电阻R ＝R 1＋R 2＋R 3＋R 4＋R 55＝10 Ω. 11. 解：(1)R 1与R 2并联．根据欧姆定律可知 I 1＝U R 1＝9 V 10 Ω＝0.9 A(2)R 2所在支路的电流为 I 2＝I －I 1＝1.2 A －0.9 A ＝0.3 A ，电阻R 2的阻值 R 2＝U I 2＝9 V 0.3 A＝30 Ω 12. 解：(1)当滑动变阻器滑片P 移动到a 端时，电路中的电流为0.6 A ，此时只有电阻R 1接入电路中，则电源电压为U ＝I 1R 1＝0.6 A ×10 Ω＝6 V(2)当滑动变阻器滑片P 移动到b 端时，滑动变阻器接入电路中的阻值最大，由图乙可知，滑动变阻器两端电压为4 V ，电路中电流为0.2 A ，滑动变阻器的最大阻值为R 2＝U 2I 2＝4 V 0.2 A＝20 Ω课时二1. B2. D 【解析】由题图甲可知，两电阻串联，电压表测气敏电阻R 两端的电压，电流表测量电路中的电流．当传感器酒精浓度增大时，由题图乙可知，气敏电阻R 的阻值减小，电路中总电阻变小，由欧姆定律I ＝U R可知，电路中电流变大，即电流表示数变大，A 错误；由U ＝IR 可知，定值电阻两端的电压变大，由串联电路电压原理可知，气敏电阻两端的电压变小，即电压表示数变小，B 错误；因电流表示数变大，电压表示数变小，故电流表示数与电压表的示数的比值变大，C 错误、D 正确．故选D.3. D 【解析】由电路图可知，闭合开关S ，R 1与R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，电压表测电源两端的电压，将滑动变阻器R 2的滑片P 由a 端向b 端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I ＝U R 可知，电路中的电流变大，即电流表的示数变大，选项B 错误；由公式U 1＝IR 1可知，R 1两端的电压U 1变大，即电压表与电压表之差变大，选项D 正确；再由串联电路中电压的规律可知，滑动变阻器R 2两端的电压U 2＝U －U 1，因为R 1两端的电压U 1变大，所以R 2两端电压U 2变小，即电压表的示数变小，选项A 错误；电压表的示数与电流表的示数之比等于R 2接入电路的阻值，R 2的阻值变小，因此二者之比变小，选项C 错误．故选D. 4. D 【解析】由电路图可知，当闭合S 2，断开S 1和S 3，两电阻串联，电压表测R 两端的电压，电流表测的是流过电路的电流，当断开S 2，同时闭合S 1、S 3，两个电阻并联，电流表测流过R 的电流，此时电压表测的是电源电压，因此电压表示数变大，电流表示数也变大. 故选D.5. D 【解析】由题图可知，滑动变阻器R 与灯泡L 并联接入电路中，并联电路中各支路两端电压都相等，滑片P 向左移动时，对灯泡这一支路没有影响，A 错误；滑片P 在最右端时，滑动变阻器的电阻全部接入电路中，干路电流为：I ＝I R ＋I L ＝U R ＋I L ＝3 V 15 Ω＋0.4 A ＝0.6 A ，B 错误；根据滑动变阻器“1 A 15 Ω”的铭牌意义可知，通过滑动变阻器的最大电流不能超过1 A ，所以滑动变阻器接入电路的最小阻值R min ＝U I max＝3 V 1 A＝3 Ω，则R 接入电路的阻值变化范围是3 Ω～15 Ω，C 错误；电源电压不变，根据欧姆定律，电路电流最小时，电路总电阻最大R 总max ＝U I min ＝U IR min ＋I L ＝ 3 V 0.2 A ＋0.4 A ＝5 Ω，D 正确．故选D. 6. 15 9 1.5 【解析】两电阻串联，其等效电阻的阻值为两电阻之和，即5 Ω＋10 Ω＝15 Ω；由题知，两电阻允许通过的最大电流分别为I 1＝1 A ，I 2＝0.6 A ，两只定值电阻串联时，因串联电路中各处的电流相等，且I 1>I 2，所以，电路的最大电流I ＝I 2＝0.6 A ，因串联电路中总电阻等于各分电阻之和，所以，由I ＝U R可得，两端允许加的最大电压U ＝I (R 1＋R 2)＝0.6 A ×(10 Ω＋5 Ω)＝9 V ；两电阻两端允许所加的最大电压分别为U 1＝I 1R 1＝1 A ×5 Ω＝5 V ，U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V ，因并联电路中各支路两端的电压相等，所以，电路两端的最大电压U ′＝U 1＝5 V ，此时通过R 1的电流I 1＝1 A ，此时通过R 2的电流I 2′＝U ′R 2＝5 V 10 Ω＝0.5 A ，因并联电路中干路电流等于各支路电流之和，所以，干路中允许通过的最大电流I ′＝I 1＋I 2′＝1 A ＋0.5 A ＝1.5 A.7. 10 24 【解析】当滑动变阻器接入电路的电阻为20 Ω时，电路电流为I 1＝0.8 A ，滑动变阻器两端的电压U 1＝I 1R ＝0.8 A ×20 Ω＝16 V ，设电源电压为U ，则R 0两端的电压U 2＝U －U 1＝U －16 V ，R 0的阻值为R 0＝U 2I 1＝U －16 V 0.8 A；电压表示数为U ′2＝6 V 时，滑动变阻器接入电路的电阻为30 Ω，电路中电流为I 2＝U －U ′2R 滑′＝U －6 V 30 Ω，电阻R 0＝U 2′I 2＝6 V ×30 ΩU －6 V，解得U ＝24 V ，R 0＝10 Ω. 8. (1)如答图所示 (2)定值电阻R 断路 (3)0.2 2 (4)反比 (5)A第8题答图9. 解：(1)小灯泡正常发光时的电阻R L ＝U 额I 额＝2.5 V 0.5 A＝5 Ω (2)当S 1闭合，S 2、S 3都断开时，R 1与L 串联，小灯泡L 正常发光，I ＝I 额＝0.5 A ，电源电压 U ＝I (R L ＋R 1)＝0.5 A ×(5 Ω＋10 Ω)＝7.5 V(3)当S 1、S 2、S 3都闭合时，R 1、R 2并联，L 被短路，干路电流I 总＝0.9 A ．通过R 1的电流I 1＝U R 1＝7.5 V 10 Ω＝0.75 A通过R 2的电流I 2＝I 总－I 1＝0.9 A －0.75 A ＝0.15 A ，R 2的阻值R 2＝U I 2＝7.5 V 0.15 A＝50 Ω 10. 解：(1)500 Ω(2)当托盘为空时，电阻R 2＝500 Ω，电流表示数为I 1＝0.01 A ，所以此时电路中总电阻大小为R 总1＝U 电I 1＝ 6 V 0.01 A＝600 Ω，所以R 1＝R 总1－R 2＝600 Ω－500 Ω＝100 Ω (3)放入某物体后，电流表示数为I 2＝0.02 A ，所以此时电路中总电阻大小为R 总2＝U 电I 2＝ 6 V 0.02 A＝300 Ω，所以此时压敏电阻R 2＝R 总2－R 1＝300 Ω－100 Ω＝200 Ω，由乙图数据可以得到此时物体质量为600 g核心素养提升1. A 【解析】已知输电线的电阻与其长度成正比，设1 km 输电线的电阻为R 0，设导线的短路位置离甲地的距离为s ，则短路位置离乙地为30 km －s ，则R AB ＝2sR 0，R CD ＝2×(30 km －s )R 0，由欧姆定律得U ＝I AB R AB ，U ＝I CD R CD ，所以I AB R AB ＝I CD R CD ，即0.2 A ×2 s R 0＝0.3 A ×2×(30 km －s )R 0，解得s ＝18 km.故选A.。

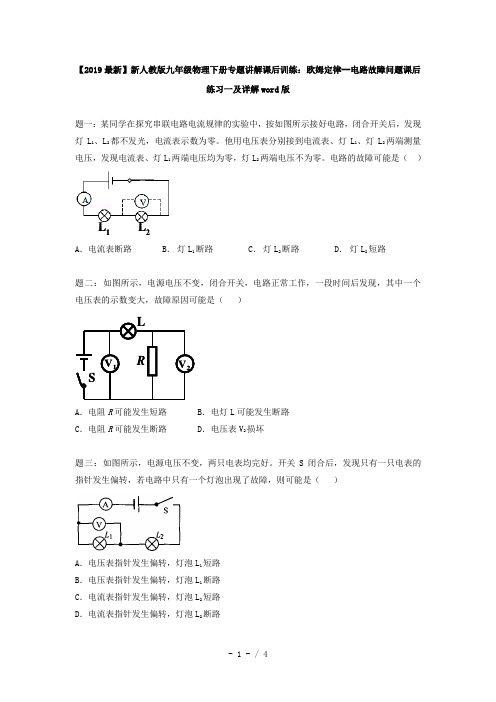

【2019最新】新人教版九年级物理下册专题讲解课后训练：欧姆定律--电路故障问题课后练习一及详解word 版题一：某同学在探究串联电路电流规律的实验中，按如图所示接好电路，闭合开关后，发现灯L 1、L 2都不发光，电流表示数为零。

他用电压表分别接到电流表、灯L 1、灯L 2两端测量电压，发现电流表、灯L 1两端电压均为零，灯L 2两端电压不为零。

电路的故障可能是（ ）L 1L 2 A ．电流表断路B ． 灯L 1断路C ． 灯L 2断路D ． 灯L 2短路题二：如图所示，电源电压不变，闭合开关，电路正常工作，一段时间后发现，其中一个电压表的示数变大，故障原因可能是（ ）A ．电阻R 可能发生短路B ．电灯L 可能发生断路C ．电阻R 可能发生断路D ．电压表V 2损坏题三：如图所示，电源电压不变，两只电表均完好。

开关S 闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ）A ．电压表指针发生偏转，灯泡L 1短路B ．电压表指针发生偏转，灯泡L 1断路C ．电流表指针发生偏转，灯泡L 2短路D ．电流表指针发生偏转，灯泡L 2断路题四：如图所示电路中，闭合开关后发现L 1 和L 2 均不发光，电流表无示数。

为了找出故障原因，小华用电压表进行检测，发现ab间电压为0，ac间电压为3V，bc间电压为3V，则电路故障可能是（）A．L 1 断路 B．L 1 短路 C．L 2 断路 D．L 2 短路题五：小明同学按照如图所示的电路进行实验探究，灯L 1 与灯L 2 规格相同。

当闭合开关时，其中一个灯亮，一个灯不亮，电压表有示数。

则故障可能是（）A．L1短路 B．L1断路 C．L2短路 D．L2断路题六：实验室内所用导线很短，导线的电阻忽略不计。

但长距离输电需要两条输电线，输电线的电阻则不能忽略不计。

当输电线某处发生短路时，整个输电线路的电阻会发生改变。

已知每米输电线的电阻是0.01Ω．（1）请你利用学过的电学知识，在下面的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障。

第15讲欧姆定律第1课时探究电流与电压、电阻的关系探究电流与电压和电阻的关系1．如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是()①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差A．①② B．②③ C．①③ D．②④2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小3．(2017·襄阳)在探究“电流与电阻的关系”实验中，把电流表连入电路时，必须使电流从________接线柱流入．每次更换电阻后，在调节滑动变阻器的同时，应观察________表，使其示数保持不变．4．为了探究“电流与电压的关系”，永锋同学设计了如图所示的电路，并选择了需要的器材进行实验．(1)这个实验使用了控制变量的方法，其中被控制的变量是____________，滑动变阻器R2的主要作用是____________________．(2)下面是他获取的一组实验数据：(3)分析表中的数据，________________________________________________________.(4)实验中，电阻R1的阻值是________Ω.实验突破1探究电流与电压的关系(2018·临沂)在“探究电流与电压的关系”实验中：(1)请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大(连线时导线不允许交叉)．(2)正确连接好电路后，闭合开关发现电压表示数为2.8 V，电流表无示数，移动滑片P两电表示数均无变化，则故障原因是________________________________________．(3)小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为________A．若要增大电阻R两端的电压，应将滑片P向________(填“A”或“B”)端移动．(4)实验中测得多组数据，绘制出电阻R的I－U图象如图丙所示：由图象可得电流与电压的关系是________________________________________________________________________；本实验所用电阻的阻值为________Ω.(5)小明想将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？请说出理由．答：________(填“可行”或“不可行”)；理由：________________________________________．(6)在不改变电路和器材的前提下，该实验装置可以用来做________________实验．实验突破2探究电流与电阻的关系(2018·岳阳)用图甲电路探究“电流与电阻的关系”，电源电压恒为3 V，滑动变阻器规格为“50 Ω2 A”．(1)请用笔画线代替导线，将图甲中电压表连入电路，测R两端的电压．(2)滑片P移至阻值最大处，将5 Ω电阻接入电路，闭合开关．移动滑片P发现，电压表有示数，电流表始终无示数，其原因可能是________(只填序号)．A．R短路B．R断路C．滑动变阻器短路(3)排除故障后，移动滑片P使电压表示数如图乙所示，记下电压表和电流表示数．(4)将5 Ω电阻换成10 Ω电阻，为保持电压表示数不变，滑片P应向________(填“A”或“B”)端移动．(5)若每次实验均选用单个定值电阻连入电路，实验室还有“15 Ω、20 Ω、30 Ω、35 Ω、50 Ω”5个电阻，你认为能供本实验继续使用的电阻最多还有________个．(6)利用可选电阻继续实验，得到结论：电压一定时，导体中的电流与导体电阻成________比．(7)闭合开关，发现电流表指针在如图丙所示位置，且电压表无示数，则电路中的两处故障可能是：①电流表________________________．②定值电阻R____________________．1．(2018·台州)某同学利用如图甲所示的电路进行实验，电源电压恒为3 V，更换5个定值电阻R x，得到如图乙所示的图象．以下有关叙述正确的是()A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5 V不变C．滑动变阻器阻值变化范围为1～5 ΩD．将R x从5 Ω换成10 Ω后，应将滑片P向左移2．(2018·广东)在“探究电流跟电压关系”的实验中：(1)如图a所示，甲为________，乙为________．(填“电流表”或“电压表”)(2)用笔画线代替导线将图b中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．(导线不能交叉)(3)在实验操作过程中保持________不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如表所示，请根据该表中数据在图c中进行描点连线．(4)对实验数据进行分析，归纳得出结论是：_________________________________________________________.3．(2018·聊城)在“探究电流与电压的关系”的实验中，(1)请在方框中画出能够改变定值电阻的电压，并可以同时测量电压和电流的电路图.(2)通过实验记录电流表、电压表的示数如表所示．(R＝10 Ω)________________________________________________________________________．(3)如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节____________，使电阻两端的电压不变．实验得出的结论是_____________________________________________________________________.4．(2018·安顺)在探究“电流与电阻的关系”的实验过程中，小明选择了5 Ω、10 Ω、15Ω、20 Ω、25 Ω五个电阻进行实验，电路图如图甲所示．(1)请用笔画线代替导线将图乙中未完成的电路连接完成．(导线不能交叉)(2)连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是________(填字母)．A．电阻断路 B．电流表坏了C．滑动变阻器短路 D．电阻短路(3)排除电路故障后进行实验．为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到________________________的作用．实验中，当把5 Ω的电阻换成10 Ω的电阻后，应把变阻器滑片向________(填“左”或“右”)滑动，同时眼睛盯住________才可能达到这个目的．(4)根据实验数据，作出I－R图象如图丙所示．根据实验目的分析图象可得出结论：_______________________________________________________________________________.5．(2018·沈阳)在探究电流与电阻关系的实验中，使用的电源为两节新干电池．(1)如图所示，甲图为实验电路，请在接错的一根导线上打“×”，再用笔画线代替导线将电路改正(导线不允许交叉)．(2)电路改正后，进行了三次实验，在第二次实验中电流示数如乙图所示，请将电流表示数填入表格空白处．(3)6．(2018·泸州)图甲为“探究电流与电阻的关系”的实验电路图，电源电压恒为3 V，用电阻箱来选用不同的电阻，按下述步骤进行实验，回答下列问题．(1)闭合开关S，将滑动变阻器的滑片P移到适当位置，调节电阻箱使接入电路的电阻为4 Ω时，电流表示数如图乙所示，为________A；电压表示数应为________V.(2)将电阻箱调到一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向________(填“a”或“b”)端移动，使电压表的示数保持不变，同时记下对应的电流值．(3)多次改变电阻箱的阻值，重复上述操作，得到了下表中所示的数据，通过观察表中的数据，分析得出：当电阻两端的电压一定时，接入电路的电阻越大，通过它的电流越________．(4)I－1R的图象．根据画出的图象可知：电压一定时，电流I跟电阻R成________比．7．(2018·安徽)利用如图a所示的电路，可以研究通过小灯泡的电流跟加在它两端电压的关系．实验中使用小灯泡的额定电压为2.5 V.(1)请按照图a，将图b中的实物电路连接完整．(2)闭合开关S，当滑片从滑动变阻器的一端向另一端移动时，小灯泡两端的电压连续发生变化，于是可得到多组测量值(U，I)，根据测量值画出小灯泡的I－U图象如图c所示．从图象可以发现：随着小灯泡两端电压从0逐渐增大(不大于额定电压)，其灯丝的电阻值____________(填“不断增大”“保持不变”或“不断减小”)．(3)在图a中，闭合开关，将滑片P从A端向B端移动．在此过程中，小灯泡两端的电压__________(填“不断变大”“保持不变”或“不断变小”)．(4)考虑到电压表的电阻对电路的影响，每次电流表的示数比测量时通过小灯泡的实际电流________(填“偏大”或“偏小”)．8．(2018·重庆)小峻和小薇两位同学在“探究欧姆定律”的实验中，所用器材有：学生电源、电流表、电压表、标有“20 Ω 2 A”的滑动变阻器R′、开关，导线和定值电阻R若干．(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整．(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉)(2)连接电路时，开关必须________；连接完电路后，小薇发现电流表和电压表的位置互换了，如果闭合开关，则________表(填“电压”或“电流”)的指针可能有明显偏转．(3)排除故障后，他们先探究电流与电压的关系，闭合开关，移动滑片依次测得5组数据，其中第5次实验中电压表的指针如图丙所示，其示数为________V．他们记录的数据如表1所示，分析数据可以得到的结论是：在电阻一定时，通过导体的电流与导体两端的电压成________比．表1电流与电压关系0.(4)2所示，老师指出其中一组数据是拼凑的，你认为是第________组(填实验序号)，理由是实验所用的滑动变阻器的最大阻值太________(填“大”或“小”)．表2电流与电阻关系(5)比．(6)在不更换滑动变阻器的情况下，可以采取________(填字母符号)的措施，完成这组拼凑数据所对应的实验测量．A．降低定值电阻两端电压B．降低电源电压C．选用更大阻值的定值电阻答案基础得分训练1．A 2.C 3.正电压 4.(1)电阻阻值改变电阻两端电压(3)电阻一定时，通过导体的电流与导体两端的电压成正比(4)5导学提分训练实验突破1①最大值②试触③电路中的电流④两端电压⑤电阻⑥电阻两端电压⑦阻值不同的定值电阻⑧定值电阻两端的电压⑨正⑩反例1(1)(2)电阻R断路(3)0.12 A(4)电阻一定时，导体中的电流与其两端的电压成正比 5 (5)不可行灯丝的电阻随温度变化明显(6)伏安法测电阻例2(1)(2)B (4)A(5)2 (6)反(7)正负接线柱接反了短路课后提分训练1．C 2.(1)电流表电压表(2)(3)电阻(4)当电阻一定时，通过导体的电流与导体两端的电压成正比3．(1)(2)5 在电阻一定时，电流与电压成正比(3)滑动变阻器导体两端电压一定时，通过导体的电流与导体的电阻成反比4．(1)(2)A (3)调节电阻两端电压保持不变左电压表(4)电压不变时，导体中的电流与导体的电阻成反比5．(1)(2)0.20 (3)106．(1)0.5 2 (2)b(3)小(4)反7．(1)(2)不断增大(3)不断变大(4)偏大8．(1)(2)断开电压(3)2.2 正(4)4 小(5)电压(6)B。
