DG45-80X10型次高压卧式锅炉给水泵
- 格式:pdf
- 大小:188.68 KB
- 文档页数:2

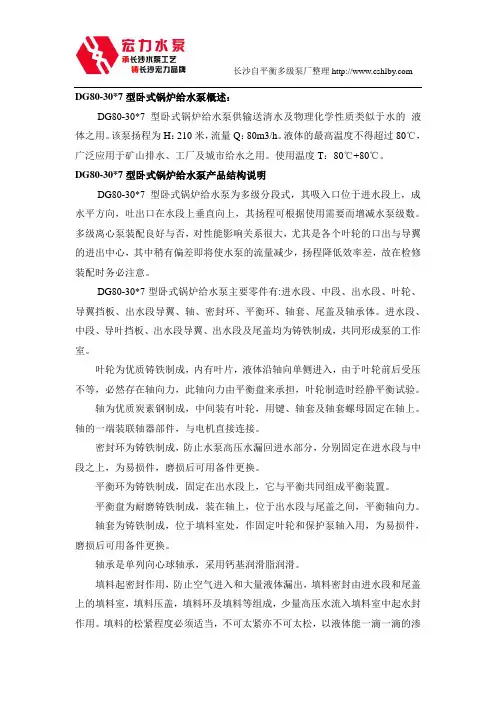

DG80-30*7型卧式锅炉给水泵概述:DG80-30*7型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:210米,流量Q:80m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG80-30*7型卧式锅炉给水泵产品结构说明DG80-30*7型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG80-30*7型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。
DG型工业蒸汽锅炉给水泵(本文由长沙三昌水泵厂网络部整理,转载著名出处)概述DG型工业蒸汽锅炉给水泵系单吸、多级节段式离心泵。
本系列泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品,不仅适用于中、低压锅炉给水,也适用于工厂、城市高扬程输水。
泵进口压力不得超过0.59Mpa(6kgf/cm2),输送介质的温度:-20~105℃流量:Q=3~50m3/h扬程:H=81~450m例:DG5-27×3DG——蒸汽单吸多级锅炉给水泵5——泵设计点流量27——泵单级扬程3——泵级数DG型吸入口和吐出口均垂直向上,泵转子支承为滚动轴承,油脂润滑,轴向推力平衡采用平衡盘机构。
轴承可采用填料密封或机械密封。
泵过流部件材质为铸铁,用户有特殊材料要求可与厂方协商。
从传动方向看,泵为顺时针方向旋转。
本系列泵成套供应电机、止回阀、闸阀、公用底座。
DG型工业蒸汽锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG5-27×33580.831.392.2284817529803.13.454.087.5 Y132S2-22232402.8 40 32DG5-27×43580.831.392.2211210810029804.144.65.447.5 Y132S2-22232402.8 40 32DG5-27×53580.831.392.2214013512529805.175.756.811 Y160M1-22232402.8 40 32DG5-27×63580.831.392.2216816215029806.216.98.1611 Y160M1-22232402.8 40 32DG5-27×73580.831.392.2219618917529807.258.059.511 Y160M1-22232402.8 40 32DG5-27×83580.831.392.2222421620029808.299.210.8815 Y160M2-22232402.8 40 32DG5-27×93580.831.392.2225224322529809.3210.3512.2515 Y160M2-22232402.8 40 32DG5-27×103580.831.392.22280270250298010.3611.513.615 Y160M2-22232402.8 40 32DG5-27×113580.831.392.22308297275298011.3912.6514.9618.5 Yl60L-22232402.8 40 32DG5-27×123580.831.392.22336324300298012.4313.816.3218.5 Y160L-22232402.8 40 32DG8-35×358101.392.222.78109998529804.795.996.4411 Y160M1-23136362.8 40 40DG8-35×458101.392.222.7814613211429806.427.898.6311 Y160M2-23136363.63.74.640 40DG8-35×558101.392.222.78182165142298089.9810.7511 Y160M2-23136363.63.74.640 40DG8-35×6581.392.2221819829809.5811.9715 Y160M1-231363.63.740 4010 2.78 171 12.95 36 4.6DG8-35×758101.392.222.78255231199298011.2113.9715.0715 Y160M2-23136363.63.74.640 40DG8-35×858101.392.222.78291264227298012.7915.9617.1918.5 Y160M2-23136363.63.74.640 40DG8-35×958101.392.222.7832829725629801617.9619.3822 Y160L-23136363.63.74.640 40DG8-35×1058101.392.222.7836433028429801619.9521.522 Y180M-23136363.63.74.640 40DG13-35×31013172.703.614.721111058729807.28.38.9511 Y180M-24245452.22.42.550 50DG13-35×41013172.703.614.7214814011629809.321111.9315 Y200L1-24245452.22.42.550 50DG13-35×51013172.703.614.72185175145298011.6613.7614.9118.5 Y160M1-24245452.22.42.550 50DG13-35×61013172.703.614.7222221017429801416.5217.8922 Y160M1-24245452.22.42.550 50DG13-35×710 2.70 259 2980 16.32 30 Y160L-2 42 2.2 50 5013 17 3.614.7224520319.2720.8845452.42.5DG13-35×81013172.703.614.72296280230298018.6622.223.6530 Y180M-24245452.22.42.550 50DG13-35×91013172.703.614.72333315261298020.9924.7726.8430 Y200L1-24245452.22.42.550 50DG13-35×101013172.703.614.72370350290298023.2227.5329.8337 Y200L1-24245452.22.42.550 50DG20-35×316.320234.535.566.3911010510029808.889.8710.6215 Y160M2-25588892.83.03.365 65DG20-35×416.320234.535.566.39147140134298011.8713.1614.2318.5 Y160L-25588892.83.03.365 65DG20-35×516.320234.535.566.39183175167298014.7816.4517.7322 Y180M-25588892.83.03.365 65DG20-35×616.320234.535.566.39220210200298017.7619.7421.2430 Y200L1-25588892.83.03.365 65DG20-35×716.320234.535.566.39256245234298020.6723.0324.8530 Y200L1-25588892.83.03.365 65DG20-35×816.320234.535.566.39293280267298023.6626.3228.3537 Y200L2-25588892.83.03.365 65DG20-35×916.320234.535.566.39330315300298026.6529.6131.5837 Y200L2-25588892.83.03.365 65DG20-35×1016.320234.535.566.39366350334298029.5532.8935.4645 Y225M-25588892.83.03.365 65DG25-35×32025305.566.948.3311410593298010.911.7113.0915 Y160M2-25588892.73.03.365 65DG25-35×42025305.566.948.33152140124298014.5415.6217.4622 Y180M-25588892.73.03.365 65DG25-35×52025305.566.948.33190175155298018.1719.5221.8230 Y200L1-25588892.73.03.365 65DG25-35×62025305.566.948.33228210185298021.823.4226.0430 Y200L1-25588892.73.03.365 65DG25-35×72025305.566.948.33266245217298025.4428.7430.5537 Y200L2-25588892.73.03.365 65DG25-35×820255.566.94304280298029.0731.2337 Y200L2-257612.73.065 6530 8.33 248 34.92 58 3.3DG25-35×92025305.566.948.33342315279298032.7135.1439.2845 Y225M-25761582.73.03.365 65DG25-35×102025305.566.948.33380350310298036.3439.0443.6455 Y250M-25761582.73.03.365 65DG42-45×32542506.9411.6713.89158135120298020.2825.7427.2430 Y200L1-25360602.02.42.880 80DG42-45×42542506.9411.6713.89210180160298026.9634.3236.3145 Y225M-25360602.02.42.880 80DG42-45×52542506.9411.6713.89262225200298033.6342.945.3955 Y250M-25360602.02.42.880 80DG42-45×62542506.9411.6713.89315270240298040.4451.4954.4775 Y280S-25360602.02.42.880 80DG42-45×72542506.9411.6713.89368315280298047.246062.5475 Y280S-25360602.02.42.880 80DG42-45×82542506.9411.6713.89420360320298053.9168.6572.690 Y280M-25360602.02.42.880 80DG42-45×925 6.94 473 2980 60.72 90 Y280M-2 53 2.0 80 8042 50 11.6713.8940536077.2380.4160602.42.8DG42-45×102542506.9411.6713.89525450400298067.485.8189.35110 Y315S-25360602.02.42.880 8040DG40×3610121.672.783.33123120115.529805.827.117.7111 Y160M1-234.546492.63.33.940 4040DG40×4610121.672.783.3316416015429807.769.4810.2815 Y160M2-234.546492.63.33.940 4040DG40×5610121.672.783.33205200192.529809.711.8512.8515 Y160M2-2 34.5 2.6 40 4040DG40×6610121.672.783.33246240231298011.6414.2215.4218.5 Y160L-2 46 3.3 40 4040DG40×7610121.672.783.33287280269.5298013.5816.5917.9922 Y180M-2 49 3.9 40 4040DG40×8610121.672.783.33328320308298015.5218.9620.5622 Y180M-2 34.5 2.6 40 4040DG40×9610121.672.783.33369360346.5298017.4621.3323.1330 Y200L1-2 46 3.3 40 4040DG40×10610121.672.783.33410400385298019.423.725.730 Y200L1-2 49 3.9 40 40。
Dg型泵承认,目前我国的高投资现象具有一定的合理性,它主要是三种因素综合作用的结果。
首先是工业化。
我国处在工业化的中期,正从原来的轻工业化进入重工业化,重工业化需要有大规模的投资,所以我国的投资是很旺盛的。
其次是城市化。
工业化必然会推动城市化,城市化除了需要大量的基础设施建设投资外,其过程中还会刺激储蓄的上升,而储蓄和投资是正相关关系。
城市化表面看起来是人口的转移,其背后则是投资的积累。
第三是市场化改革。
市场化改革通过两方面影响投资:一方面,市场化改革使我国有了大量非国有的投资主体,他们的投资积极性很高,这几年我国的高投资在相当程度上是非国有企业在发挥重要的作用;另一方面,市场化改革之后,老百姓突然面临一个不确定的世界,为了应付不确定的世界需要储蓄,或者节约一些钱买股票、买保险,或者是存到银行买外汇,这些钱最终大部分都会转化成投资。
但是,过度依赖投资拉动增长,有可能出现投资回报递减,即投资的效率下降。
目前已有数据表明我国投资效率过低。
更值得注意的是,我国企业的投资主要靠银行信贷支持,而投资效率过低就意味着信贷回收的前景堪忧。
如果这些投资不能收回,结果便是金融系统风险的积累。

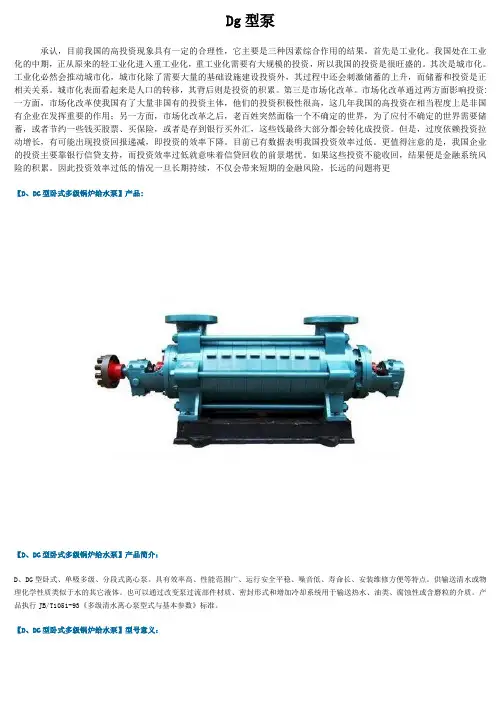

因此投资效率过低的情况一旦长期持续,不仅会带来短期的金融风险,长远的问题将更【D、DG型卧式多级锅炉给水泵】产品:【D、DG型卧式多级锅炉给水泵】产品简介:D、DG型卧式、单吸多级、分段式离心泵。
具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
【D、DG型卧式多级锅炉给水泵】型号意义:【D、DG型卧式多级锅炉给水泵】技术参数:流量:6.3-300m3/h;扬程:13-650m;功率:2.2-400KW;转速:1450-2950r/min;口径:φ50-φ200;温度范围:≤105℃;工作压力:≤3.0Mpa.【D、DG型卧式多级锅炉给水泵】产品特点:1、水力模型先进,效率高,性能范围广。

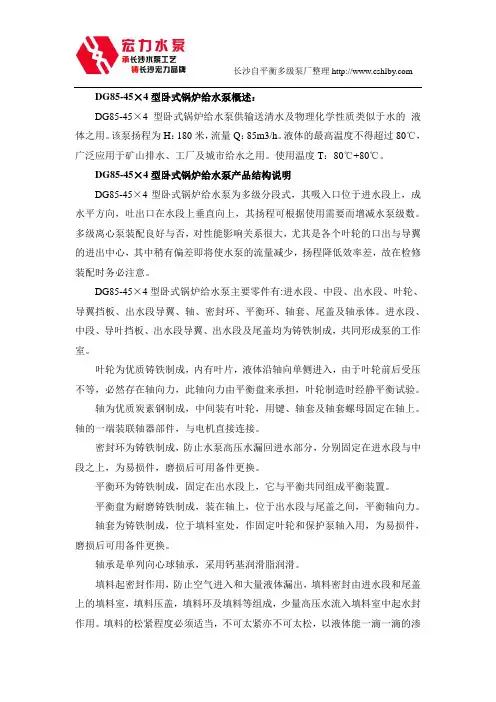

DG85-45×4型卧式锅炉给水泵概述:DG85-45×4型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:180米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG85-45×4型卧式锅炉给水泵产品结构说明DG85-45×4型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG85-45×4型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。
DG85-45×9型卧式锅炉给水泵概述:DG85-45×9型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:405米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG85-45×9型卧式锅炉给水泵产品结构说明DG85-45×9型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG85-45×9型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。

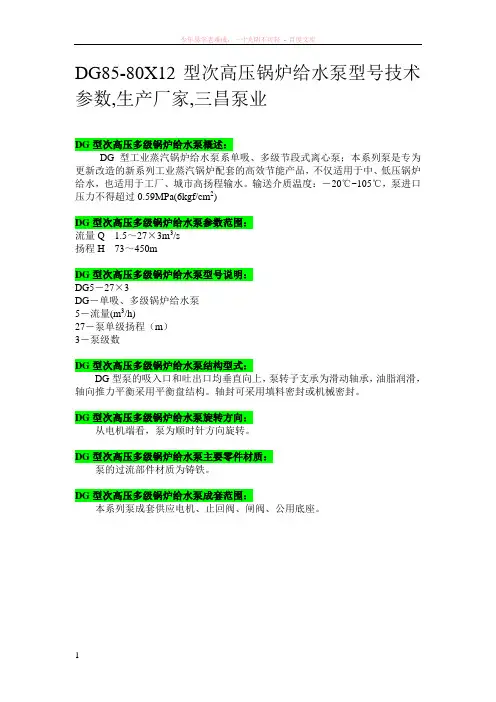

DG85-80X12型次高压锅炉给水泵型号技术参数,生产厂家,三昌泵业DG型次高压多级锅炉给水泵概述:DG型工业蒸汽锅炉给水泵系单吸、多级节段式离心泵;本系列泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品,不仅适用于中、低压锅炉给水,也适用于工厂、城市高扬程输水。
输送介质温度:-20℃~105℃,泵进口压力不得超过0.59MPa(6kgf/cm2)DG型次高压多级锅炉给水泵参数范围:流量Q 1.5~27×3m3/s扬程H 73~450mDG型次高压多级锅炉给水泵型号说明:DG5-27×3DG-单吸、多级锅炉给水泵5-流量(m3/h)27-泵单级扬程(m)3-泵级数DG型次高压多级锅炉给水泵结构型式:DG型泵的吸入口和吐出口均垂直向上,泵转子支承为滑动轴承,油脂润滑,轴向推力平衡采用平衡盘结构。
轴封可采用填料密封或机械密封。
DG型次高压多级锅炉给水泵旋转方向:从电机端看,泵为顺时针方向旋转。
DG型次高压多级锅炉给水泵主要零件材质:泵的过流部件材质为铸铁。
DG型次高压多级锅炉给水泵成套范围:本系列泵成套供应电机、止回阀、闸阀、公用底座。
99参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG5-27×3 3580.831.392.2285817529803.13.454.087.5 Y132S2-22232402.8 1504032175DG5-27×4 3580.831.392.2211210810029804.144.65.447.5 Y132S2-22232402.8 1504032185DG5-27×5 3580.831.392.2214013512529805.175.756.811 Y160M1-22232402.8 1504032195DG5-27×6 3580.831.392.2216816215029806.216.98.1611 Y160M1-22232402.8 1504032205DG5-27×7 3580.831.392.2219618917629807.258.059.511 Y160M1-22232402.8 1504032215DG5-27×8 3580.831.392.2222421620029808.299.210.8815 Y160M2-22232402.8 1504032225DG5-27×9 3580.831.392.2225224322529809.3210.3512.2515 Y160M2-22232402.8 1504032235DG5-27×10 3580.831.392.22280270250298010.3611.513.615 Y160M2-22232402.8 1504032245DG5-27×11 3580.831.392.22308297275298011.3912.6514.9618.5 Y160L-22232402.8 1504032255DG5-27×12 3580.831.392.22336324300298012.4313.816.3218.5 Y160L-22232402.8 1504032265DG8-35×3 58101.392.222.78109998529804.795.996.4411 Y160M1-23136363.63.74.61704040144.1DG8-35×4 58101.392.222.7814613211429806.427.988.6311 Y160M1-23136363.63.74.61704040156.5DG8-35×5 58101.392.222.78182165142298089.9810.7515 Y160M2-23136363.63.74.61704040168.9100参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG8-35×6 58101.392.222.7821819817129809.5811.9712.9515 Y160M2-23136363.63.74.61704040181.2DG8-35×7 58101.392.222.78255231199298011.2113.9715.0718.5 Y160M-23136363.63.74.61704040193.6DG8-35×8 58101.392.222.78291264227298012.7915.9617.1922 Y180M-23136363.63.74.61704040206DG8-35×9 58101.392.222.7832829725629801617.9619.3822 Y180M-23136363.63.74.61704040218.4DG8-35×10 58101.392.222.7836433028429801619.9521.530 Y200L1-23136363.63.74.61704040230.7DG13-35×3 1013172.73.614.721111058729807.28.38.9511 Y160M1-24245452.22.42.51705050228DG13-35×4 1013172.73.614.7214814011629809.321111.9315 Y160M2-24245452.22.42.51705050250DG13-35×5 1013172.73.614.72185175145298011.6613.7614.9118.5 Y160L-24245452.22.42.51705050272DG13-35×6 1013172.73.614.7222221017429801416.5217.8922 Y180M-24245452.22.42.51705050294DG13-35×7 1013172.73.614.72259245203298016.3219.2720.8830 Y200L1-24245452.22.42.51705050316DG13-35×8 1013172.73.614.72296280230298018.6622.0223.6530 Y200L1-24245452.22.42.51705050338DG13-35×9 1013172.73.614.72333315261298020.9924.7726.8430 Y200L1-24245452.22.42.51705050360DG13-35×10 1013172.73.614.72370350290298023.2227.5329.8337 Y200L2-24245452.22.42.51705050382101参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG20-35×3 16.320234.535.566.3911010510029808.889.8710.6215 Y160M2-25558892.833.31656565197DG20-35×4 16.320234.535.566.39147140134298011.8713.1614.2318.5 Y160L-45558892.833.31656565210DG20-35×5 16.320234.535.566.39183175167298014.7816.4517.7322 Y180M-25558892.833.31656565222DG20-35×6 16.320234.535.566.39220210200298017.7619.7421.2430 Y200L1-25558892.833.31656565234DG20-35×7 16.320234.535.566.39256245234298020.6723.0324.8530 Y200L1-25558892.833.31656565247DG20-35×8 16.320234.535.566.39293280267298023.6626.3228.3537 Y200L2-25558892.833.31656565259DG20-35×9 16.320234.535.566.39330315300298026.6529.6131.5837 Y200L2-25558892.833.31656565272DG20-35×10 16.320234.535.566.39366350334298029.5532.8935.4645 Y225M-25558892.833.31656565284DG25-35×3 2025305.566.948.3311410593298010.911.7113.0915 Y160M2-25761582.733.31756565243DG25-35×4 2025305.566.948.33152140124298014.5415.6217.4622 Y180M-25761582.733.31756565267DG25-35×5 2025305.566.948.33190175155298018.1719.5221.8230 Y200L1-25761582.733.31756565291DG25-35×6 2025305.566.948.33228210185298021.823.4226.0430 Y200L1-25761582.733.31756565315DG25-35×7 2025305.566.948.33266245217298025.4428.7430.5537 Y200L2-25761582.733.31756565339102参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG25-35×8 2025305.566.948.33304280248298029.0731.2334.9237 Y200L2-25761582.733.31756565363DG25-35×9 2025305.566.948.33342315279298032.7135.1439.2845 Y225M-25761582.733.31756565387DG25-35×10 2025305.566.948.33380350310298036.3439.0443.6455 Y250M-25761582.733.31756565411DG42-45×3 2542506.9411.6713.89158135120298020.2825.7427.2430 Y200L1-253606022.42.82758080201DG42-45×4 2542506.9411.6713.89210180160298026.9634.3236.3145 Y225M-253606022.42.82758080219DG42-45×5 2542506.9411.6713.89262225200298033.6342.945.3955 Y250M-253606022.42.82758080237DG42-45×6 2542506.9411.6713.89315270240298040.4451.4954.4775 Y280S-253606022.42.82758080254DG42-45×7 2542506.9411.6713.89368315280298047.246062.5475 Y280S-253606022.42.82758080272DG42-45×8 2542506.9411.6713.89420360320298053.9168.6572.690 Y280M-253606022.42.82758080290DG42-45×9 2542506.9411.6713.89473405360298060.7277.2380.4190 Y280M-253606022.42.82758080307DG42-45×10 2542506.9411.6713.89525450400298067.485.8189.35110 Y315S-253606022.42.82758080325DG78-45×3 47789013.0621.6725145135127.8298035.0341.5744.1255 Y250M-25369714 195100100242.6DG78-45×4 47789013.0621.6725194180170.4298046.8755.4258.8275 Y280S-25369714 195100100267.8103参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kgDG78-45×5 47789013.0621.6725242225213298058.4669.2873.5390 Y280M-25369714 195100100293DG78-45×6 47789013.0621.6725290270255.6298070.0683.1388.2490 Y280M-25369714 195100100318.2DG78-45×7 47789013.0621.6725340315298.2298082.1497102.19110 Y312S-25369714 195100100343.4DG78-45×8 47789013.0621.6725388360340.8298093.73110.8117.65132 Y315M1-25369714 195100100368.6DG78-45×9 47789013.0621.6725436405383.42980105.3124.7132.35160 Y315M2-25369714 195100100393.8DG78-45×10 47789013.0621.67254854504262980117.17138.6147.1160 Y315M2-25369714 195100100419。
DG46-80*4型次高压锅炉给水泵
DG46-80*4型次高压锅炉给水泵DG型次高压工业蒸汽锅炉给水泵系单吸、多级节段式离心泵;本系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品,不仅适用于中、低压锅炉给水,也适用于工厂、城市高扬程输水。
流量Q 1.5~550m3/h扬程H 300~1600m 输送介质温度:-20℃~200℃DG型次高压锅炉给水泵型号说明:DG46-80x4JDG-单吸多级锅炉给水泵46-流量(m3/h)80-泵单级扬程(m)4-泵级数J-机械密封(不标注为填料密封)
DG46-80X4 流量46m3/h 扬程320mDG46-80X5 流量46m3/h 扬程400mDG46-80×6 流量46m3/h 扬程480mDG46-80×7 流量46m3/h 扬程560mDG46-80×8 流量46m3/h 扬程640mDG46-80×9 流量46m3/h 扬程720mDG46-80×10 流量46m3/h 扬程800mDG46-80×11 流量46m3/h 扬程880mDG46-80×12 流量46m3/h 扬程960m。
一、概述DG80-30卧式多级泵,利用离心的原理,采用了国家推荐使用的高效节能产品的水力模型,在行业内居于技术领先地位。
该类产品长沙多级泵价格中也适中,是一种性价比很高的产品。
DG型泵系单吸、多级、节段式离心清水泵,适用于中、低压锅炉给水泵、工厂、城市高扬程输水。
供输送清水或物理、化学性质类似于清水的液体,此两种泵输送介质温度为-20℃~105℃(DG85-80、200DG43除外,此两种泵输送介质温度为-20℃~105℃)。
泵进口压里不得超过0.59MPa(6kgf/cm2)。
性能范围:流量Q:6.3-600m3/h 扬程H:17-850。
二、型号说明例DG80-30X5DG-单吸、多级锅炉给水泵80—泵的流量(m3/h)30—单级扬程(m)5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本DG型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。
四、泵结构图1、吸入段2、中段3、吐出段4、导叶5、末级导叶6、首级叶轮7、次级叶轮8、轴9、轴套10、首级密封环 11、密封环 12、导叶套 13、填料压盖 14、填料 15、轴承部件 16、尾盖17、O形密封圈 18、平衡环 19、平衡环套 20、平衡盘 21、平衡管部件 22、拉紧螺栓五、产品用途DG型:DG型泵供输送不含固体颗粒,温度低于80℃的清水或物理化学性质类似于清水的液体,适合于矿山、工厂和城市给排水工程之用。

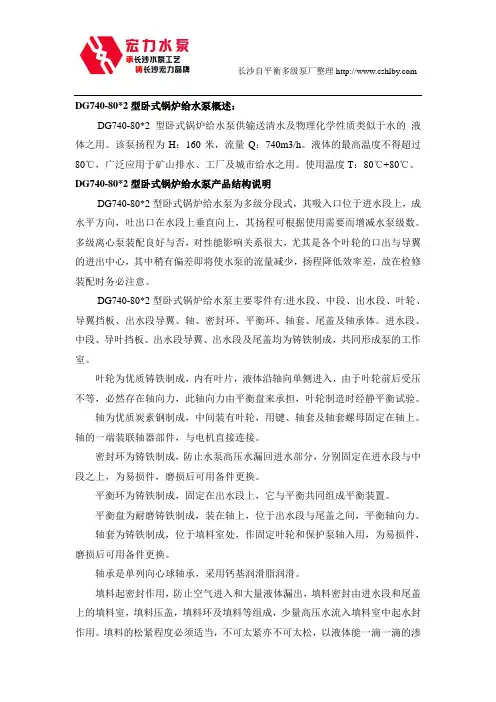

DG740-80*2型卧式锅炉给水泵概述:DG740-80*2型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:160米,流量Q:740m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG740-80*2型卧式锅炉给水泵产品结构说明DG740-80*2型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG740-80*2型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。
DG550-50*2型卧式锅炉给水泵概述:DG550-50*2型卧式锅炉给水泵供输送请水及物理化学性质类似于水的液体之用。
该泵扬程为H:100米,流量Q:550m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG550-50*2型卧式锅炉给水泵产品结构说明DG550-50*2型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG550-50*2型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。
长沙自平衡多级泵厂整理 DG85-45×9型卧式锅炉给水泵概述:DG85-45×9型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:405米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG85-45×9型卧式锅炉给水泵产品结构说明DG85-45×9型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG85-45×9型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
一、概述80DG12型卧式多级泵,是单吸、多级、节段式离心清水泵,适用于中、低压锅炉给水泵、工厂、城市高扬程输水。
供输送清水或物理、化学性质类似于清水的液体,此两种泵输送介质温度为-20℃~105℃(DG85-80、200DG43除外,此两种泵输送介质温度为-20℃~105℃)。
泵进口压里不得超过0.59MPa(6kgf/cm2)。
性能范围:流量Q:6.3-600m3/h 扬程H:17-850。
二、型号说明例80DG12*580—泵吸入口直径(mm)DG-单吸、多级锅炉给水泵12—泵的扬程(m)5—泵级数为5级三、泵的特性曲线四、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本DG型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。
五、泵的性能表六、泵结构图1、吸入段2、中段3、吐出段4、导叶5、末级导叶6、首级叶轮7、次级叶轮8、轴9、轴套10、首级密封环 11、密封环 12、导叶套 13、填料压盖 14、填料 15、轴承部件 16、尾盖17、O形密封圈 18、平衡环 19、平衡环套 20、平衡盘 21、平衡管部件 22、拉紧螺栓七、产品用途DG型:DG型泵供输送不含固体颗粒,温度低于80℃的清水或物理化学性质类似于清水的液体,适合于矿山、工厂和城市给排水工程之用。
DG12-50X10型卧式多级锅炉给水泵概述:DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
DG12-50X10型卧式多级锅炉给水泵参数范围:流量Q12.5m3/s扬程H500mDG12-50X10型卧式多级锅炉给水泵型号说明:例:DG12-50×10DG-单吸、多级锅炉给水泵12-流量(m3/h)50-泵单级扬程(m)10-泵级数DG12-50X10型卧式多级锅炉给水泵旋转方向:从电机端向泵看为顺时针方向旋转。
DG12-50X10型卧式多级锅炉给水泵过流部件材质:泵的过流部件材质均为铸铁,轴的材质为45号钢。
DG12-50X10型卧式多级锅炉给水泵结构特点:本型泵是单壳体、单吸、多级臣式节段式离心泵结构,泵的进口垂直,出口垂直向上具体结构如下:1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧,固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在后一级和平衡挡套之间装了齿形垫,泵检修时应更换此件。
3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置,该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
DG85-80X8型卧式次高压锅炉给水泵概述:
DG85-80X8型卧式次高压锅炉给水泵是根据工业锅炉给排水有关规范开发的新产品。
DG型次高压锅炉给水泵系单吸、多级、节段式离心清水泵,适用于中、低压锅炉给水、工厂、城市高扬程输水,输送介质温度为-20℃~105℃(DG85-80、200DG43除外,此两种泵输送介质温度为-20℃~105℃)。
DG85-80X8型卧式次高压锅炉给水泵参数范围:
流量Q85m3/s;
扬程H640m;
DG85-80X8型卧式次高压锅炉给水泵型号说明:
例:DG85-80×8;
DG-单吸、多级锅炉给水泵;
85-流量(m3/h);
80-泵单级扬程(m);
8-泵级数。
DG85-80X8型卧式次高压锅炉给水泵结构型式:
DG型次高压锅炉给水泵的吸入口和吐出口均垂直向上,泵转子支承为滑动轴承,油脂润滑,轴向推力平衡采用平衡盘结构。
轴封可采用填料密封或机械密封。
DG85-80X8型卧式次高压锅炉给水泵旋转方向:
从电机端看,泵为顺时针方向旋转。
DG85-80X8型卧式次高压锅炉给水泵主要零件材质:
泵的过流部件材质为铸铁。
DG85-80X8型卧式次高压锅炉给水泵成套范围:本系列泵成套供应电机、止回阀、闸阀、公用底座。
DG85-45×9型卧式锅炉给水泵概述:DG85-45×9型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:405米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG85-45×9型卧式锅炉给水泵产品结构说明DG85-45×9型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG85-45×9型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。
DG85-45×9型卧式锅炉给水泵概述:DG85-45×9型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:405米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DG85-45×9型卧式锅炉给水泵产品结构说明DG85-45×9型卧式锅炉给水泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DG85-45×9型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。
DG740-80X2型锅炉给水泵概述:DG740-80型锅炉给水泵采用了国家推荐使用的高效节能水力模型,具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质(或过流部件的材质)、密封形式和增加冷却系统,可输送热水、油类、腐蚀性和含磨料的介质等。
DG型锅炉给水泵供输送不含固体颗粒、温度不高于105℃的清水或类似于清水的液体,用于锅炉给水或输送热水或类似热水的介质。
泵的进口允许压力均不超过0.6MPa。
DG740-80X2型锅炉给水泵参数范围:流量Q740m3/s;扬程H160m;DG740-80X2型锅炉给水泵型号说明:例:DG740-80×2;DG-单吸、多级锅炉给水泵;740-流量(m3/h);80-泵单级扬程(m);2-泵级数。
DG740-80X2型锅炉给水泵结构特点:1、DG型锅炉给水泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分连接成一体。
根据泵的扬程选择泵的级数。
2、该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。
轴上的零件用平键和轴螺母紧固使之与轴连为一体。
整个转子由两端滚动轴承或滑动轴承支撑。
轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。
滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。
3、泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,但密封环和导叶套的磨损程度已影响泵的工作性能时应予以更换。
4、轴的密封形式有机械密封和填料密封两种。
泵采用填料密封时,填料环的位置要安装正确,填料的松紧程度必须适当,以液体能一滴一滴的渗出为宜。
泵各种密封元件装在密封箱内,箱内要通入一定的压力水,起水封、水冷或水润滑作用。
DG25-80X9型次高压锅炉给水离心泵概述:DG25-80型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
DG6型锅炉给水泵采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
DG25-80X9型次高压锅炉给水离心泵参数范围:流量Q25m3/s;扬程H7150m;DG25-80X9型次高压锅炉给水离心泵型号说明:例:DG25-80×9;DG-单吸、多级锅炉给水泵;25-流量(m3/h);80-泵单级扬程(m);9-泵级数。
DG25-80X9型次高压锅炉给水离心泵产品特点:1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
DG25-80X9型次高压锅炉给水离心泵产品用途:D、DG型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。
DG25-80X9型次高压锅炉给水离心泵结构型式:DG型卧式多级锅炉给水泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。
根据泵的扬程选择泵的级数。
该系列多级泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。
轴上零件用平键和轴螺母紧固使之与轴联为一体。
整个转子由两端滚动轴承或滑动轴承支承。
轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。
DG45-80X10型次高压卧式锅炉给水泵概述:
DG45-80型次高压锅炉给水泵为卧式多级单吸节段式离心泵,其系列锅炉给水泵是专为更新改造的新系列工业蒸汽锅炉配套的高效节能产品,不仅适用于中、低压锅炉给水,也适用于工厂、城市高扬程输水。
DG45-80X10型次高压卧式锅炉给水泵参数范围:
流量Q45m3/s;
扬程H800m;
DG45-80X10型次高压卧式锅炉给水泵型号说明:
例:DG45-80×10;
DG-单吸、多级锅炉给水泵;
45-流量(m3/h);
80-泵单级扬程(m);
10-泵级数。
DG45-80X10型次高压卧式锅炉给水泵主要零部件材质:
一般材质为铸钢
进、出水段:ZG230-450
中段:ZG230-450
导叶:ZG
叶轮:ZG230
主轴:40Cr
密封环:QT450
轴套:HT250
平衡盘:ZG2Cr13
平衡环:锡青铜
DG45-80X10型次高压卧式锅炉给水泵旋转方向:
从电机端看,锅炉给水泵为顺时针方向旋转。
DG45-80X10型次高压卧式锅炉给水泵结构型式:
泵体与泵盖构成叶轮的工作室,在进、出水法兰上制有安装真空表和压力表的管螺孔,泵体下部制有放余水的管螺孔。
叶轮为单吸闭式,设置平衡盘平衡绝大部分轴向力,同时设有推力轴承来承受可能残存的小部分轴向推力,轴承的布置使轴处于稳定的拉杆状态。
叶轮在装配前均须作严格的静平衡校验,以保证运行的平稳。
泵轴由两个巴氏合金滑动轴承支承,轴承装在泵悬架中的轴承体内,用稀油润滑。
在泵体上设有密封环,可以提高泵的容积效率,另一方面也可以避免高压水回流入吸入室,扰乱进水流场,可以保证水泵的吸入性能。
轴封一般为软填料密封,水泵工作时可引少量介质至填料函处,也可外接冷却润滑水,起水封及冷却润滑作用。
按用户的需要,可以将填料密封改为机械密封。
泵壳可在轴线处轴向拆开,DG型泵吸入口垂直向上,吐出口垂直向上,与轴心线垂直。
从驱动端方向看,水泵旋向为顺时针方向,根据用户需要也可生产逆时针方向旋转的,用户可在定货时特别提出。
