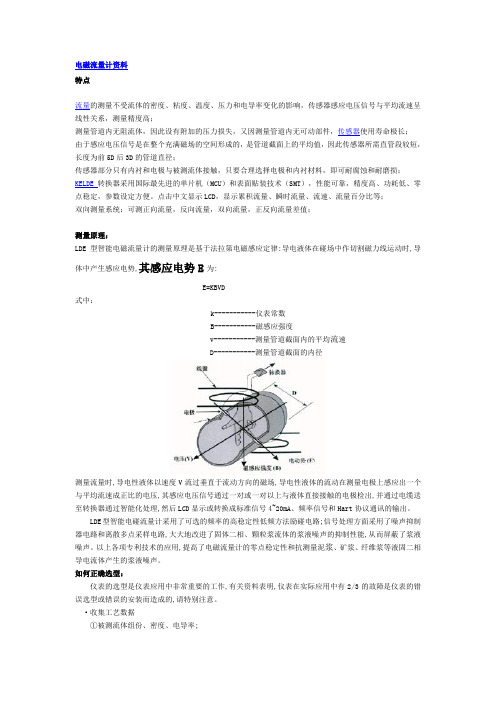

电磁流量计资料特点流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高；测量管道内无阻流体，因此设有附加的压力损失，又因测量管道内无可动部件，传感器使用寿命极长；由于感应电压信号是在整个充满磁场的空间形成的，是管道截面上的平均值，因此传感器所需直管段较短，长度为前5D后3D的管道直径；传感器部分只有内衬和电极与被测流体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损；KELDE转换器采用国际最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高、功耗低、零点稳定，参数设定方便。
点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等；双向测量系统：可测正向流量，反向流量，双向流量，正反向流量差值；测量原理：LDE型智能电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在碰场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:E=KBVD式中：k-----------仪表常数B-----------磁感应强度v-----------测量管道截面内的平均流速D-----------测量管道截面的内径测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动在测量电极上感应出一个与平均流速成正比的电压,其感应电压信号通过一对或一对以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20mA、频率信号和Hart协议通讯的输出。
LDE型智能电碰流量计采用了可选的频率的高稳定性低频方法励碰电路;信号处理方面采用了噪声抑制器电路和离散多点采样电路,大大地改进了固体二相、颗粒浆流体的浆液噪声的抑制性能,从而屏蔽了浆液噪声。
以上各项专利技术的应用,提高了电磁流量计的零点稳定性和抗测量泥浆、矿浆、纤维浆等液固二相导电流体产生的浆液噪声。
如何正确选型：仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
应用/指定用途卫生型设计/过程连接特点/优势电磁流量计FMI工作原理• 用于食品及制药应用中的流量和体积测量• 适用于电导率至少为5μS/cm 的液体、糊状物及膏状物• 含固体（固体颗粒含量<5%）介质的精确测量• 测量范围30 l/h 至640 l/h • 适用于给量与灌装应用• 传感器为全不锈钢材质• 符合EHEDG 标准，卫生型设计• 所有接液部件均符合FDA 标准• 通过3-A 认证• 变送器为PFA 制质，密封、大倍数• 过程连接件为1.4404不锈钢材质，也可换为1.4435并带检验证书3.1• 过程连接件可选R a ≤ 0.4 μm 并电抛光• 电极为1.4404不锈钢材质并带检验证书3.1• CIP/SIP 清洁杀菌可耐温130°C/30分钟• 种类齐全的过程适配器• 即使低流速下也可获得高测量精度• 配备“快速入门”功能，参数设置简单• 自动空管检测，避免出现空管未定义读数• PFA 衬里，耐侵蚀性高，如酸碱• 测量管衬里密封性好、坚固，耐高温• 旋转外壳表头，带背光图形液晶显示• 光键直接操作，无需打开外壳• 性能可靠，低维护• 可选制药版，提供各种必要证书此测量方法的原理为法拉第感应定律。
该定律表明在磁场中运动的导体中会产生电压。
在磁感应测量方法中，流动的导电介质相当于导体，两个垂直放置的线圈产生一个恒定的磁场，流动介质中产生的电压通过两个水平放置的不锈钢电极测量。
该电压与流量直接成正比，可通过标称通径换算为流量体积。
所确定的测量值可通过计数脉冲及4…20 mA 标准信号得到。
调整转换器可连续旋转表头测量管通用DIN 11864无菌法兰管道标准• DIN 11850系列2• 管径（ASME BPE ）• DIN 11866系列A 、B 、C过程适配器焊接法兰TriClamp乳品管件无菌管件Varivent FG卫生法兰DIN法兰SMS螺纹接头29.10.10 / 1.1 / BG / at-ac.de。
安全要点介绍：使用调节电磁流量计系统（EMF）是按照设计技术制造操作安全的。
流量计根据规范专门安装使用。
每一个超过规范的使用被视为违规。
因此制造商不承担任何危险的结果。
使用者自责如此使用的危险结果。
使用的说明包括安装、起动和随后制造商特殊要求的服务。
安装、起动和操作人员在试图安装、启动和服务之前请阅读本使用说明和安全要点。
只有合格的人员才能接近该仪表。
该人员必须熟悉在说明公告内包含的警告和操作要求。
遵守在本文件中通过符号标明的警告要点：危险材料信息如果进行维修时。
了解1986/08/27的废料排放法（A bfG.11, 特殊废料）。
特殊废料的业主是有责任注意和根据1986/11/01的危险材料法（GefStoffV,17，通过保护责任）老板也有责任保护其员工。
我们必须提及：a)全部仪表本体和/或仪表转换器要返回ABB自动化公司进行维修是可完全避免任何危险的材料（酸、碱、溶剂等）；b)仪表本体必须平直因此危险的材料不被压制。
在仪表室和管道之间有空穴在本体上。
因此在测量危险材料后这些空穴可能被压制（见危险材料法- GefStoffV）。
两半仪表室使用螺栓固定。
对于仪表本体大于14” DN350，排液孔位于室底部。
为了避免危险的材料进入磁性线圈和电极区可以去除排压。
c)为了工作和维修，要求记录完成a)和b)的测量表。
d)任何去除危险材料的成本将有使用者承担。
内容：页1. 仪表和转换器的协调1.1 适用性1.2 协调型号1.3 使用说明1.4 规格页1.5 仪表本体设计概论1.6 功能描述2. 装配和安装2.1 检查2.2 流量计本体安装要求2.2.1 流量计本体安装2.2.1.1 保护等级 IP68 的安装2.2.2 高温设计的安装2.2.3 大尺寸管线的安装3. 流量计可替代的部件3.1 更换部件表：模块盒 10DX3121/31223.2 更换部件表：铝连接盒≤12” DN3004. 使用说明的有关安全章节4.1 接地4.1.1 在管线上应用负极腐蚀保护（CCP）的安装和接地4.1.1.1 应用负极腐蚀保护电压管线内部绝缘4.1.1.2 混合系统： CCP和接地保护的管线4.1.2 供电的连接4.1.2.1 供电和信号线的连接4.1.2.2 信号线解释4.1.3 连接图4.1.4 连接区域5. 起动5.1 流量计本体的初步检查5.2 保养6. 使用转换器的流量计本体的测试和错误查找1． 仪表和转换器的协调！您是使用一直流脉冲流量计系统。
LDSH电磁流量计一、概述LDSH系列电磁流量计是一种设计先进、具有的高度集成化的智能电磁流量计，历经严格的现场考验和测试，而仍保持稳定的运行性能。
可广泛地应用于化工、环保、轻纺、冶金、矿山、医药、造纸、给排水、食品、制糖、酿造等行业。
智能电磁流量计除可测量一般液体的流量外，还可测量液固两相流高粘度流及盐类、强酸、强碱液流的体积流量。
二、产品特点电磁流量计是一种应用法拉第电磁感应定律的流量计，它具有以下的特点：(1) 测量不受流体密度、粘度、温度、压力和电导率变化的影响。
(2) 测量管内无活动用阻流部件，无压损，直管段要求低，不易堵塞，对浆液测量具有独特的适应性：(3) 低频矩形波励磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠；(4) 采用非均匀磁场的新技术和特殊的磁路结构，除了磁场稳定可靠之外，大大地减少了流速分布的影响；(5) 采用特殊的电极结构和具有耐腐蚀良好性能的材料，严格地消除了电极泄漏故障以及避免了电极化的影响；(6) 采用特殊的电子线路技术，避免了空管影响，即空管时自动复零。
(7) 变送器壳体采用全不锈钢(1Cr18Ni9Ti),加装衬里材料后，具有防酸、防碱、防腐蚀能力；(8) 印刷板组件在现场更换，不需重新标定，便于现场维修更换；(9) 现场显示型转换器采用专用的智能芯片，参数设定方便，有流量、总量显示等多种功能，另外还可进行线性修正、超限报警、阻尼选择、小信号切除等；(10)供电电源电压范围宽，可根据用户需要选择用交流或直流供电；(11)变送器结构合理、造型美观、密封可靠、安装和维修方便；(12)测量范围宽，满量程流速设定范围宽，可以在0.2m/S-10m/s范围内可选；(13)适用范围广，可应用于冶金、化工、石油、造纸、食品、城市给排水等行业；(14)插入式电磁流量计能测量200mm以上大管径的液体流量，仪表体积小，重量轻，安装方便。
如若在管道的插入口安装球阀则可以进行传感器的不断流装卸，尤其在脏污介质中运行时，便于即刻或定期清洗和维修，也方便校验。
