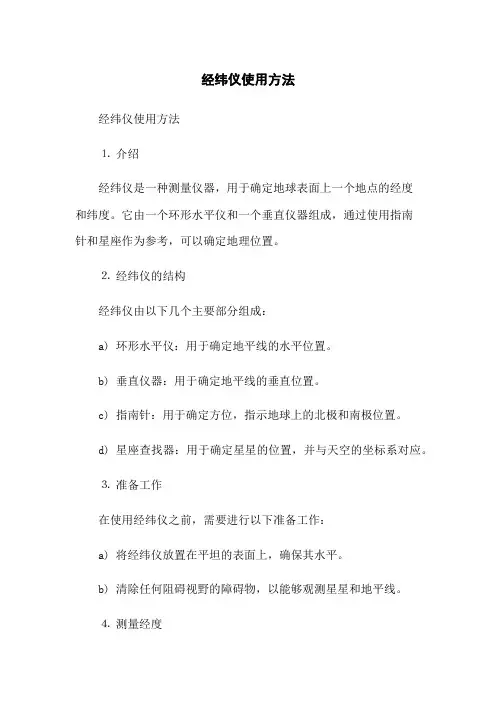

经纬仪使用方法经纬仪使用方法⒈介绍经纬仪是一种测量仪器，用于确定地球表面上一个地点的经度和纬度。
它由一个环形水平仪和一个垂直仪器组成，通过使用指南针和星座作为参考，可以确定地理位置。
⒉经纬仪的结构经纬仪由以下几个主要部分组成：a) 环形水平仪：用于确定地平线的水平位置。
b) 垂直仪器：用于确定地平线的垂直位置。
c) 指南针：用于确定方位，指示地球上的北极和南极位置。
d) 星座查找器：用于确定星星的位置，并与天空的坐标系对应。
⒊准备工作在使用经纬仪之前，需要进行以下准备工作：a) 将经纬仪放置在平坦的表面上，确保其水平。
b) 清除任何阻碍视野的障碍物，以能够观测星星和地平线。
⒋测量经度a) 用目测法确定地平线上两个参考点A和B。
b) 将经纬仪的指南针旋转到北方，确保其指示准确。
c) 使用星座查找器找到要测量的星星或星座，并将其位置与天空的坐标系对应。
d) 调整经纬仪的垂直仪器，使其与地平线保持垂直，并记录垂直仪器的度数。
e) 转动经纬仪的环形水平仪，直到其水平。
f) 记录环形水平仪的度数。
g) 根据测量的数据和特定的算法，计算出所测得经度的数值。
⒌测量纬度a) 确定参考地平线上的两个点C和D，并记录它们的位置。
b) 更改星座查找器的设置，以相应的纬度标记。
c) 使用星座查找器找到要测量的星星或星座，并将其位置与天空的坐标系对应。
d) 调整经纬仪的垂直仪器，使其与地平线保持垂直，并记录垂直仪器的度数。
e) 转动经纬仪的环形水平仪，直到其水平。
f) 记录环形水平仪的度数。
g) 根据测量的数据和特定的算法，计算出所测得纬度的数值。
⒍注意事项在使用经纬仪时，需要注意以下几点：a) 需要在光线明亮的环境下进行测量。
b) 经纬仪需要放置在平稳的表面上，以确保准确性。
c) 手动操作经纬仪时，需要轻拿轻放，避免损坏仪器。
d) 测量数据的准确性取决于用户的操作技巧和仪器的质量。
⒎附件本文档涉及附件如下：列出附件名称或描述⒏法律名词及注释a) 经度：指地球表面上一个地点相对于本初子午线的位置，以东经和西经表示。
光学经纬仪构造及使⽤⽅法§3.2 精密光学经纬仪的构造及使⽤⽅法控制测量中，需⽤经纬仪进⾏⼤量的⽔平⾓和垂直⾓观测。
使⽤经纬仪进⾏⾓度观测，最重要的环节是：仪器整平、照准和读数。
我们围绕这三个环节，对光学经纬仪的构造和使⽤⽅法作如下介绍。
3.2.1 ⽔准器由前节可知，测⾓时必须使经纬仪的垂直轴与测站铅垂线⼀致。
这样，在仪器结构正确的条件下，才能正确测定所需的⾓度。
要满⾜这⼀要求，必须借助于安装在仪器照准部上的⽔准器，即照准部⽔准器。
照准部⽔准器⼀般采⽤管状⽔准器。
管⽔准器是图3-3 ⽔准轴与⽔准器轴⽤质量较好的玻璃管制成，将玻璃管的内壁打磨成光滑的曲⾯，管内注⼊冰点低，流动性强，附着⼒较⼩的液体，并留有空隙形成⽓泡，将管两端封闭，就成为带有⽓泡的⽔准器，如图3-3所⽰。
1. ⽔准轴与⽔准器轴为了便于观察⽔准器的倾斜量，在⽔准管的外壁上刻有若⼲个分划，分划间隔⼀般为2mm，其中间点称为零点。
⽔准器安置在⼀个⾦属框架内，并安装在经纬仪照准部⽀架上，所以把这种管状⽔准器称为照准部⽔准器。
照准部⽔准器框架的⼀端有⽔准器校正螺旋，通过校正螺旋，使照准部⽔准器的⽔准器轴与仪器垂直轴正交。
所谓⽔准器轴，就是过⽔准器零点O ，⽔准管内壁圆弧的切线，如图3-3所⽰。
另外，由于⽔准管内的液体⽐空⽓重，当液体静⽌时，管内⽓泡永远居于管内最⾼位置，如图3-3中的'O 位置。
显然，过'O 作圆弧的切线，此切线总是⽔平的，我们称此切线为⽔准轴由此可知，使其⽔准轴与⽔准器轴相重合，即⽓泡最⾼点'O 与⽔准器分划中⼼O 重合，这时经纬仪的垂直轴与测站铅垂线重合，这个过程称为整置仪器⽔平。
2. ⽔准器格值我们知道，当⽔准器倾斜时，⽔准管内的⽓泡便会随之移动。
不同的⽔准器，虽然倾斜的⾓度完全相同，各⾃的⽓泡移动量不会完全相同。
这是因为不同的⽔准器，它们的灵敏度不同。
灵敏度以⽔准器格值表⽰。
所谓⽔准器格值，就是当⽔准⽓泡移动⼀格时，⽔准器轴所变动的⾓度，也就是⽔准管上的⼀格所对应的圆⼼⾓。
经纬仪使用技巧经纬仪是测量地理坐标的仪器，它常用于测量地表的经度和纬度。
经纬仪的使用技巧如下：1. 了解仪器结构：经纬仪主要由仪盘、支柱和测量范围选择器组成。
仪盘上有经度和纬度刻度，支柱上有固定仪盘的装置。
测量范围选择器用于调节仪盘可转动的角度。
2. 确定准确位置：在使用经纬仪前，需要找到一个较为平坦且不易受干扰的位置。
在开阔地区，可以使用远离建筑物和树木的地方；在城市或森林中，需要找到一个相对开阔的空地。
3. 调整仪器位置：将经纬仪放在平整的平台上，并使用脚螺丝进行固定。
确保仪器水平稳定，这样可以减少误差。
4. 角度调整：根据需求，将测量范围选择器旋转，使仪盘上的经度和纬度刻度合适。
例如，如果需要测量经度，可以将选择器调整到经度刻度。
在旋转过程中，需要注意仪盘的刻度是否与地平面平行。
5. 定位目标：将长而直的线条对准目标物体的边缘，直到此线条与目标的顶点对齐。
在此过程中，需要保持仪器环境的稳定，以确保测量结果的准确性。
6. 读取测量结果：通过观察目标物体与仪盘上刻度的对齐情况，可以读取目标物体的经度和纬度数值。
通常，经度从0到360度，纬度从0到90度。
7. 进行多次测量：为了提高测量的准确性，建议进行多次测量并取平均值。
这样可以减少误差，并尽量消除环境因素对测量结果的影响。
8. 避免干扰：使用经纬仪时，需要尽量避免外界干扰。
例如，避免太阳直射或强光照射到仪器上，以免干扰观察仪盘上的刻度。
总之，经纬仪是非常重要的地理测量工具，掌握正确使用技巧可以提高测量的准确性和效率。
希望以上提到的使用技巧对于正确使用经纬仪有所帮助。

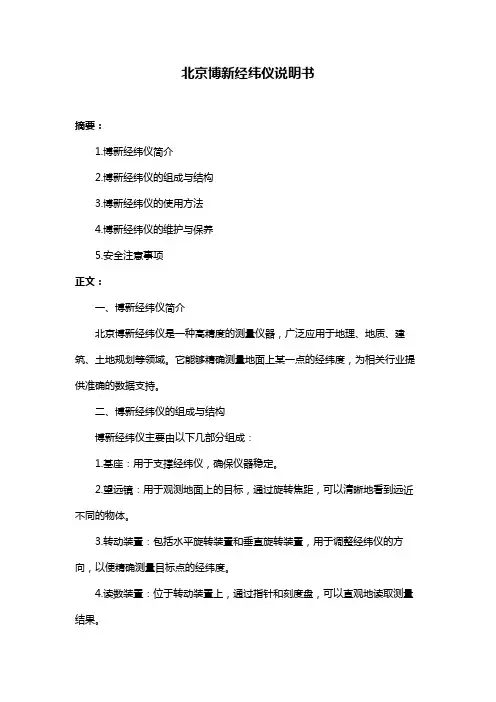

北京博新经纬仪说明书摘要：1.博新经纬仪简介2.博新经纬仪的组成与结构3.博新经纬仪的使用方法4.博新经纬仪的维护与保养5.安全注意事项正文：一、博新经纬仪简介北京博新经纬仪是一种高精度的测量仪器，广泛应用于地理、地质、建筑、土地规划等领域。
它能够精确测量地面上某一点的经纬度，为相关行业提供准确的数据支持。
二、博新经纬仪的组成与结构博新经纬仪主要由以下几部分组成：1.基座：用于支撑经纬仪，确保仪器稳定。
2.望远镜：用于观测地面上的目标，通过旋转焦距，可以清晰地看到远近不同的物体。
3.转动装置：包括水平旋转装置和垂直旋转装置，用于调整经纬仪的方向，以便精确测量目标点的经纬度。
4.读数装置：位于转动装置上，通过指针和刻度盘，可以直观地读取测量结果。
5.电子显示屏：部分博新经纬仪配备电子显示屏，用于显示测量结果，提高数据精度。
三、博新经纬仪的使用方法1.选择合适的测量地点，确保地面平整，视野开阔。
2.将经纬仪放置在测量地点，调整基座，使仪器保持水平。
3.通过转动装置，调整望远镜的方向，使其对准目标点。
4.读取读数装置上的指针位置，即可得到目标点的经纬度数据。
5.若使用电子显示屏，开启显示屏，根据屏幕显示的数据进行测量。
四、博新经纬仪的维护与保养1.使用前，检查仪器各部件是否完好，如有损坏，及时联系售后服务。
2.使用过程中，避免将仪器暴露在恶劣环境中，防止进水、受潮。
3.使用后，将仪器擦拭干净，存放在干燥、通风的地方。
4.定期对仪器进行标定，确保测量精度。
五、安全注意事项1.使用前，请仔细阅读说明书，了解仪器的使用方法和安全注意事项。
2.操作过程中，确保手部稳定，避免因抖动导致测量误差。
3.不要在高风险区域使用经纬仪，如悬崖、陡坡等。
光学经纬仪的组成结构
1.望远镜系统：望远镜是光学经纬仪最重要的组成部分。
它通常包括
目镜和物镜。
目镜是用于观测天体的光学系统，而物镜则负责聚焦天体的
光线。
望远镜的精度和质量直接影响测量结果的准确性。
现代光学经纬仪
通常配备高精度的望远镜系统，以便进行精确的测量。
2.水平圆盘：水平圆盘是固定在望远镜底座上的一个圆盘。
它被用来
调整望远镜的水平位置，以确保测量的准确性。
水平圆盘通常带有刻度和
调节螺丝，可以通过转动螺丝来调整水平位置。
首先，用水平仪进行初步
调整，使水平泡管较为平稳，然后进行更精确的调整。
3.垂直仪：垂直仪是用来确定望远镜的垂直位置的仪器。
它通常由一
个垂直管和一支陀螺仪组成。
垂直管是一个垂直放置的透明管，其内部装
有液体或气体，通过观察液面或气泡的位置来判断是否处于垂直状态。
陀
螺仪是一个用来稳定望远镜的仪器，它可以感应到地球的自转，并根据自
转的速度和方向调整望远镜的位置。
4.三脚架：三脚架是支撑整个光学经纬仪的基础结构。
它通常由三条
或更多的腿组成，可以通过调整腿的长度和角度来保持整个仪器的稳定性。
三脚架一般采用轻型高强度材料制作，如铝合金或碳纤维，并配备稳定器
和可调节的脚底，以提供额外的支撑和稳定性。
除了以上几个主要部分之外，光学经纬仪还配备了一些其他辅助设备，比如测量激光器、遮阳板、防震装置等，以帮助提高测量的准确性和稳定性。
此外，一些现代光学经纬仪还可以配备电子测量设备和数据处理单元，以提供更精确和方便的测量结果。
经纬仪的使用方法
经纬仪是一种用于测量地球上任意一点的经度和纬度的仪器，它在地图制作、航海、航空等领域有着广泛的应用。
下面将介绍经纬仪的使用方法。
首先，使用经纬仪之前需要进行校准。
将经纬仪放置在水平的平面上，调整仪器的水平度，使其气泡位于中央位置。
然后，使用调节螺丝来调整经纬仪的零点位置，使其指针指向零刻度。
接下来，确定测量点的位置。
在使用经纬仪进行测量之前，需要确定测量点的位置，并在地图上标注出来。
这样可以更准确地进行测量，并且可以避免在测量过程中出现错误。
然后，进行测量。
将经纬仪放置在测量点上，调整仪器使其指针指向地图上对应位置的经度和纬度刻度。
在测量过程中，需要保持仪器的稳定，避免受到外界干扰，以确保测量的准确性。
在测量完成后，需要记录测量结果。
将测量得到的经度和纬度值记录在纸上或者电子设备上，以备后续使用。
同时，也可以将测量结果标注在地图上，以便于后续的参考和应用。
最后，对测量结果进行验证。
在测量完成后，需要对测量结果
进行验证，可以通过与其他测量结果进行比对，或者通过其他方法
进行验证，以确保测量结果的准确性和可靠性。
总的来说，经纬仪是一种用于测量地球上任意一点的经度和纬
度的重要工具，正确的使用方法可以确保测量结果的准确性和可靠性。
在使用经纬仪进行测量时，需要注意校准、确定测量点、稳定
测量、记录结果和验证结果等步骤，以确保测量的准确性和可靠性。
希望以上介绍的使用方法对您有所帮助。

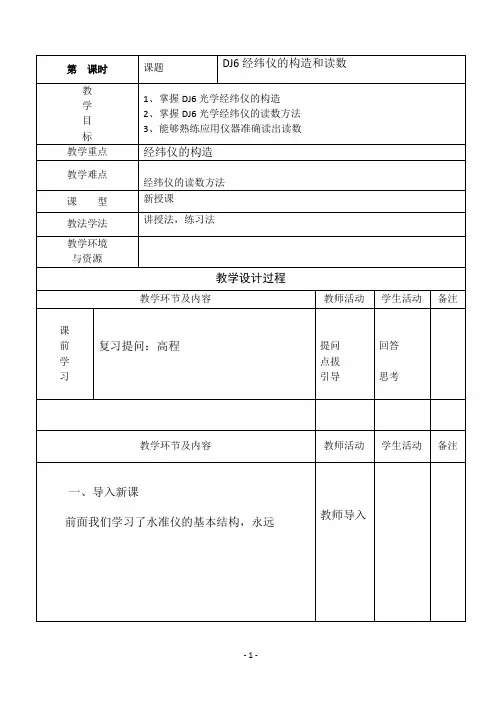

教学环节及内容教师活动学生活动备注
二、讲授新知
（一）经纬仪的结构
仔细阅读课本第42-44页完成以下问题
1、填写上图经纬仪的各部分名称
2、掌经纬仪的三部分组成。
（1）基座
基座跟水准仪相似，整平仪器将水平度盘处于水平位置，仪器竖轴处于铅垂位置。
（2）度盘部分
水平度盘：顺时针 0-360°
度盘离合器（度盘变位手轮）
竖直度盘
（3）照准部
望远镜、读数显微镜、照准部水准管（二）Dj6经纬仪的的读数方法布置教学
任务，指
导学生自
主学习
总结知识
点
学生仔
细阅读
课本，记
忆掌握
各部件
名称。
巩固记忆
（1）分微尺测微器
最小估读到6秒
（2）单平板玻璃测微器
三、课堂练习
四、作业布置讲解测微
器的的读
数方法
归纳总结
认真听讲
教学反思通过学习学生基本掌握了经纬仪的组成部分，但对于读数方法还是比较模糊，如果课上安排视频动画的效果展示会更加形象，这是需要改进的地方。
经纬仪使用教程讲解经纬仪是一种用于测量方位角和高程角的仪器，常用于地理测量、地图制作和工程测量等领域。
本教程将介绍经纬仪的使用方法和注意事项，帮助初学者快速掌握经纬仪的基本操作。
一、经纬仪的组成和结构经纬仪主要由以下几个部分组成：1.显微镜：用于放大目标物体。
2.方位角游标盘：用于测量目标物体的方位角。
3.高程角游标盘：用于测量目标物体的高程角。
4.底座：支撑整个仪器的主要结构。
二、经纬仪的准备工作1.将经纬仪放置在水平的平台上，确保底座稳固和水平。
2.调整经纬仪的高程角游标盘，使其指示器指向零刻度位置。
3.调整经纬仪的方位角游标盘，使其指示器指向正北方向。
三、使用经纬仪测量方位角1.将经纬仪对准目标物体，通过目镜观察目标物体。
2.使用方位角游标盘，旋转仪器直到通过目镜可以看到目标物体。
3.当目标物体在目镜中完全对准游标线时，读取方位角游标盘上的刻度值。
4.将读数记录下来，即可得到目标物体相对于正北方向的方位角。
四、使用经纬仪测量高程角1.将经纬仪对准目标物体，通过目镜观察目标物体。
2.使用高程角游标盘，旋转仪器直到通过目镜可以看到目标物体。
3.当目标物体在目镜中完全对准游标线时，读取高程角游标盘上的刻度值。
4.将读数记录下来，即可得到目标物体相对于水平面的高程角。
五、经纬仪的注意事项1.在使用经纬仪进行测量前，务必检查仪器的精度和校准情况，确保准确性。
2.在观察目标物体时，要保持目镜清洁，并注意避免眼睛疲劳。
3.在旋转游标盘时，要注意适当速度和力度，避免过度扭转或损坏仪器。
4.避免将经纬仪暴露在强烈的阳光下，以免影响观测结果。
5.在记录数据时，要仔细确定目标物体的方位角和高程角单位，并使用一致的单位进行计算和记录。
总结：经纬仪是一种常用的测量仪器，在地理测量和工程测量等领域有广泛应用。
对于初学者来说，熟悉经纬仪的组成和结构，并正确掌握测量方位角和高程角的方法是至关重要的。
希望本教程能为初学者提供一个简明清晰的指导，帮助他们在使用经纬仪时更加自信和准确。
经纬仪操作使用规程经纬仪是一种用于测量方位角和高度角的仪器，广泛应用于勘测、地理测量、建筑和导航等领域。
正确的操作和使用规程对于精确测量结果的获取至关重要。
以下是经纬仪操作使用规程的一些建议：1.保持仪器的完好和准确：使用前要检查仪器的各个部件是否完好，确保所有螺母、螺栓和固定件处于紧固状态。
同时要检查螺旋刻度盘、刻度盘、测量背板的刻度是否清晰可读。
如果有任何损坏或失效，应及时修复或更换。
2.使用前的准备工作：在测量前，应选好一块相对平整的地面，并确保地面稳定，以避免测量误差。
同时要进行精确调平，使用调平脚或水平仪等工具，确保仪器水平。
负责测量的人员也需要准备好所需的文件、记录表格和计算工具等。
3.高度角的测量：在测量高度角时，要确保测量点与目标点之间没有任何障碍物。
使用经纬仪时，望远镜应与目标点持平或略高，仪器应保持平稳。
通过微调节望远镜俯仰角度直至找到目标，然后读出测角刻度盘的数值。
4.方位角的测量：在测量方位角时，应将望远镜瞄准目标点。
通过适当的调整方位角刻度盘，使指针对准方位角值，并读取相应数值。
方位角刻度盘上通常标有北、南、东、西等标志，可直接读取朝向。
5.数据记录和计算：在完成测量后，及时记录所得的测量数据，包括高度角和方位角。
可以使用计算器或电脑辅助计算来计算需要的结果，如坐标值、距离和角度等。
在进行计算时，要注意使用正确的公式和单位，并进行有效的校验和交叉检查，以确保结果的准确性。
6.保养和存放：使用完毕后，要对经纬仪进行及时的保养和清洁。
仪器的镜面和光学系统应该保持清洁，并定期进行校准和调整。
仪器应存放在干燥的地方，远离潮湿和恶劣的环境，避免受到撞击或损坏。
7.培训和操作规程：经纬仪是一种精密仪器，操作和使用前应接受相关培训，并熟悉仪器的特点和操作规程。
在使用过程中要严格按照规程操作，确保仪器的正确使用和测量结果的准确性。
综上所述，经纬仪是一种精密的测量仪器，正确的操作和使用规程对于测量结果的准确性十分重要。
光学系统图
图1
TDJ2E 型光学系统仪器结构图：
4．仪器结构功能
l 本仪器结构紧凑，携带方便，读数迅速。
仪器设计采用近代Array最新结构。
选用优质材料，采用精密工艺制造，仪器使用性能稳定可靠。
l 本仪器采用X 型长摆式竖盘指标自动补偿器，具有良好的抗高频振动性能，并采用本厂独特设计的具有极可靠的空气阻尼器结构，使用户使用本仪器极其放心，本补偿器具有独家特点牢固可靠，既能提高垂直角的测量精度又能简化垂直角的观测操作程序，既快又好、提高作效率，实为用户选购的最优仪器。
l 望远镜采用正、倒像两种，任君选购，TDJ2E 为正像望远镜。
本仪器的望远镜具有大孔径，高放大倍数的特点，即使在较暗的条件下，仍能获得清晰的成象质量。
l 本仪器采用“半数字”化彩色读数现场，使读数方便无误和舒适清晰。
l 松开固紧基座固定螺旋，仪器上部可以从基座上卸下，以便安装光学投点器、觇标等附件，基座插孔是按国家标准而设计的插孔也能安装其它一些国家经纬仪主机及附件，如Z eiss 仪器及附件。
l 本仪器配有两种
注记方法，一种360º注记，测微器直读
1″，另一种400g 注记，游标直读1cc，可供用户选用。
l 本仪器可配套国际通用基座，并可与国际通用基座互换，
如瑞士威特(wild)基座互换。
图 5.1
5．基本操作方法
在测站上要观测水平角、垂直角或距离，仪器使用方法 可按如下程序进行。
5．1 安置三脚架 将三脚架置于测点上方，三个脚尖大致与测点等距。
同 时要注意三脚架张角和高度要适宜，应保持架面尽量水平。
使架头中心尽量通过测点。
顺时针转动脚架的翼形手把，紧 固要牢，但不要拧得太紧，当然也不能太松。
要将脚尖牢固 地插入地面，保持三脚架的安置在测量中稳定可靠。
如果仪 器在塔标上作业，可使用仪器墩，仪器墩牢固地安置在塔标 座上。
5．2 将仪器安置在三脚架上 用双手握住仪器照准架的左右部，把仪器小心地放到三 脚架头上，并适当拧紧中心螺旋。
5．3 仪器整平 首先用圆水准器将仪器粗略整平，然后再用长水准器进 行精确整平。
5．3．1 圆水准器的整平 如图 4．1 所示转动脚螺旋 1 和 2 使圆水泡移动至圆水准 器的中心线上，然后转动脚螺旋 3，如图 4．2 所示。
圆水泡移动的规律为：顺时针转动脚螺旋，圆水泡向脚 螺旋方向移动，即靠近螺旋，反之则远离脚螺旋。
5．3．2 长水准器的整平 首先旋转经纬仪的照准部(经纬仪的上架)使长水准器平 行于两螺旋中心连线(如图 5．1)，同时相反方向旋转脚螺旋 1
和 2，使长水泡居中，然后，使仪器照准部旋转 90º(如图 5．2)，
再旋转脚螺旋 3，使长水准器居中，按上述程序反复操作几次， 使长水准器在任意位置时水泡的偏离不超过允许值。
如果发 现长水准器超限，则需要进行校正，校正方法见下文。
图 4.1
图 4.2
图 5.1
图 5.2
长水准泡移动规律，同圆水泡运动的规律相同，通常称 之为左手法，即用左手旋转脚螺旋时，左手大拇指的方向即 为气泡运动的方向，在仪器整平时应尽量避免阳光直接照射
水准器。
5．4 置中
当仪器基本整平以后，即可进行置中对点。
首先转光学对点目镜(图3)，看清楚对点器分划板，对点器分划板上刻有一个圆圈和一个十字线。
再拉动光学对点目镜(向外拉或向里推)达到测点与分划板圆圈十字线同时看清，如分划板上的圆圈与十字线模糊，可再转动对点器目镜(图3)，直至看清楚为止。
当测量中心不在十字线中心时则可适当松开三脚架上的中心螺旋手柄，再移动仪器，使测点移到十字线中心为止。
再进行精确整平，此时测点略有跑动，(圆圈的直径在仪器高1．3m-1．5m 时相当于4mm)，如果测点不跑出圆圈的一半，则表示对中心偏差为1mm，这对于一般工程测量是足够的，如果偏差大，则可重复上述操作规程。
如果在一个点位上，测点与十字线中心重合，当照准部旋转180º时，点位偏离大于半圈时，光学对点器应进行重新校正，校正方法见下文。
5．5 瞄准目标
5．5．1
松开垂直制动手轮(图2) 旋转望远镜对着天空的亮处，逆时针转动望远镜调焦手轮(图3) 至无穷远处，再逆时针旋转望远镜目镜(图3)，这时，望远镜分划板上的十字线变得模糊，然后慢慢地顺时针转动望远镜目镜(图3) 使分划板上的十字线变得清晰可见，停止转动，在望远镜目镜头上刻有±5 个刻度，指标线所指的刻度为观测者的屈光度，当观测者长时间观测时，可将望远镜目镜略向负屈光度方向旋转，一般一个观测者的屈光度是不变的。
5．5．2
使仪器处于正镜位置(即竖盘在观测者的左边)，先用光学粗瞄准器瞄准目标。
用一只眼睛观看光学粗瞄准器的十字，而用另一只眼睛瞄准目标点，松开照准部制动手轮，旋转照准部使目标与十字重合，此时目标已进入望远镜的视场，垂直制动手轮（图2）和水平制动手轮（图2）。
旋转望远镜调焦手轮，使目标清晰地成像在望远镜分划板上，这时眼睛作上、下、左、右移动，目标与望远镜分划板的十字线无任何相对位移即无视差存在，此时已调焦好了。
5．5．3
旋转垂直微动手轮(图3)使望远镜分划板的横丝，精确对准目标。
旋转水平微动手轮(图3)，使望远镜分划板的竖丝精确对准目标。
这样，可进行垂直角或水平测量。
在使用微动手轮时应遵循旋进方向照准原则。
5．6 角度测量：
5．6．1 垂直角测量
旋转换向手轮(图2)，使白指标线处在垂直位置。
逆时针方向旋转补偿器锁紧手轮(图2)，使手轮上的O N
处于竖直位置，此时竖盘指标自动补偿器处于工作状态。
打开垂直反光镜(图2)，适当旋转它的位置与角度，可获
得充分柔和的光线来照明垂直度盘。
用望远镜分划
板的横线再一次精确瞄准目标。
垂直角读数：
视场分上、中、下三个窗，上窗为数字窗，中窗为符合
窗，下窗为秒盘窗。
在读取读数之前应先调节读数目镜，旋转读数目镜，使
读数视场的中窗的中间隔离线细而略有发白，此时上、下度盘影像黑而实，观测者在任意角度观察视场，盘影像与隔离线应无相对位置变动。
当横丝精确瞄准目标后，一般来说上、下度盘影像是不齐的，此时，上面数字窗中的框也没有的框上数字，无法进行读数，如图6．1 所示视场，旋转测微器手轮(图2)，使上、下度盘影像做相对运动，以至达到上、下度盘影像完全对齐—精确符合。
此时框线标志正好框住二个数字，如图6.2 所示，此时可以进行垂直读数。
图6.1 图6.2
数字窗：90º10′
秒窗: 4′45″.0
90º14′45″.0
数字窗：框上方表示度数值，如图6．2 为90º框
住的字表示十位上的分数值如图6．2 框
中1表示10′
秒框：1—9 表示分数值,如图6．2 中4表示4′，秒数值从左向右增大每一小格为1″，每10″一注
记，未注记的中间长线5″(值如图6．2)，上
面所得值中，小数点后的0为估读值。
总读数：从上到下相加为
90°10′
+ 4′45″.0
90°14′45″.0
一般应两次符合进行两次读数，取其平均值。
然后纵转望远镜进行倒镜观测，计算出垂直指标差。
如垂直指标差超限可以进行校正，方法见下文。
5．6．2 水平角观测：
换向：旋转换向手轮，使(手轮上)白指标线基本处于水平状态。
照明：打开水平反光镜，适当旋转它的位置，可获得充分而柔和的光线来照明水平度盘。
精确瞄准目标：用望远镜的竖丝精确瞄准目标。
