1 模拟示波器的使用方法 使用模拟示波器时应注意使用要点和基本操作程序。 1、使用技术要点 模拟示波器是电子测量仪的一种，一般测量仪器使用时的注意事项，对模拟示波器也是同样适用的。例如，机壳必须接地；开机前，应检查电源电压与仪器工作电压是否相符等。此外，示波器还有它自己的独特之处，因此应主意其特殊的使用技术要点。 （1）辉度：使用模拟示波器时，两点辉度要适中，不宜过亮，且光点不应长时间停留在同一点上，以免损坏荧光屏。应避免在阳光直射下或明亮的环境中使用示波器，这样可用较暗的辉度工作。如果必须在亮处使用示波器，则应使用遮光罩。 （2）聚焦：应使用光点聚焦，不要用扫描线聚焦。如果用扫描线聚焦，很有可能只在垂直方向上聚焦，而在水平方向上并未聚焦。 （3）测量：应在示波管屏幕的有效面积内进行测量，最好将波形的关键部位移至屏幕中心区域观测，这样可以避免因示波管的边缘弯曲而产生测量误差。 （4）连接：模拟示波器与被测电路的连接应特别注意。当被测信号为几百千赫以下的连续信号时，可以用一般导线连接；当信号幅度较小时，应当使用屏蔽线以防外界干扰信号影响；当测量脉冲和高频信号时，必须用高频同轴电缆相连。 （5）探头：探头要专用，且使用前要校正。利用探头可以提高示波器的输入阻抗，从而减小对被测电路的影响。尤其测量脉冲信号时必须用探头。 目前通用的探头为无源探头，它是一个具有高频补偿功能的RC分压器，其衰减系数一般有1和10两挡，使用时可根据需要灵活选择。调节探头中的微调电容进行校正。 使用前可将探头接至“校正信号”输出端，对探头中的微调电容进行校正。 探头要专用，否则易增加分压比误差或高频补偿等不良现象。对示波器输入阻抗要求高的地方，可采用有源探头，它更适合测量高频及快速脉冲信号。 （6）灵敏度：善于使用灵敏度选择开关。Y轴偏转灵敏度“V/div”的最小数值挡（即最高灵敏度挡）反映观测微弱信号的能力。而允许的最大输入信号电压的峰值是由偏转因数最大数值挡（即最低灵敏度挡）决定的。如果接入输入端

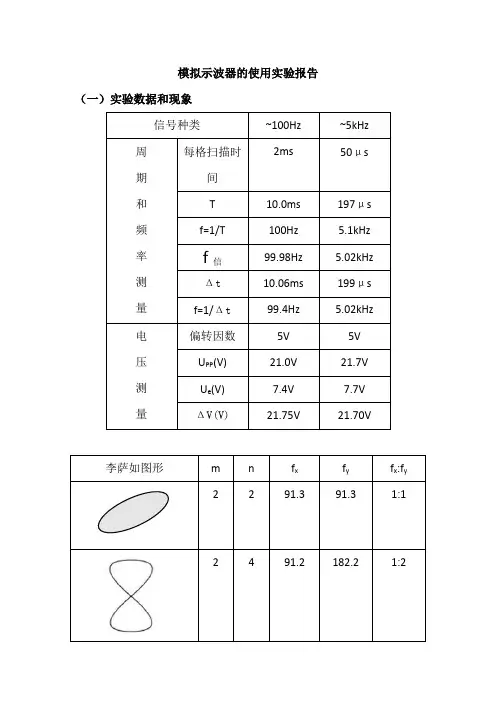

模拟示波器的使用实验报告
（一）实验数据和现象
信号种类 ~100Hz ~5kHz
周
期
和
频
率
测
量 每格扫描时间 2ms 50μs
T 10.0ms 197μs
f=1/T 100Hz 5.1kHz
f信 99.98Hz 5.02kHz
Δt
10.06ms
199μs
f=1/Δt 99.4Hz 5.02kHz
电
压
测
量 偏转因数 5V 5V
UPP(V) 21.0V 21.7V
Ue(V) 7.4V 7.7V
ΔV(V) 21.75V 21.70V
李萨如图形 m n fx fy fx:fy
2 2 91.3 91.3 1:1
2 4 91.2 182.2 1:2 2 6 91.1 272.9 1:3
（二）分析与讨论
1.测量仪器最小分度与测量结果有效数字的关系？
测量仪器可读的最小分度为精确位，下一位为误差位。如偏转因数为5V时，最小分度为1V，保留一位误差位，即精确至十分位。
2.根据李萨如图形确定两信号的频率比及相位关系。
常见李萨如图形的频率比及香味关系如下图：

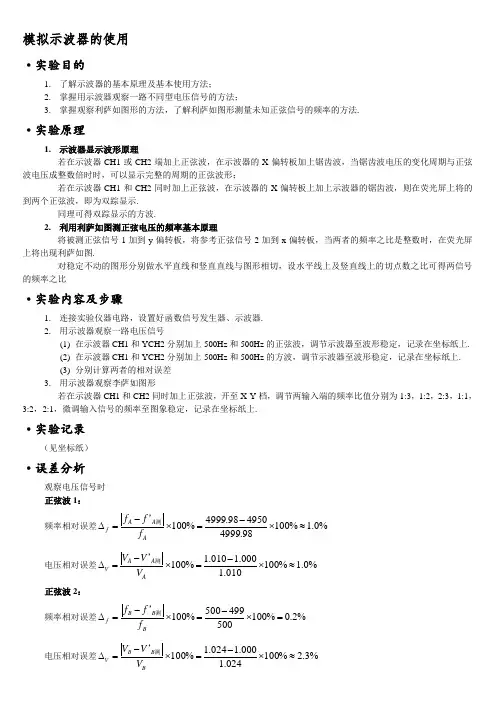

模拟示波器的使用
·实验目的
1. 了解示波器的基本原理及基本使用方法；
2. 掌握用示波器观察一路不同型电压信号的方法；
3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.
·实验原理
1. 示波器显示波形原理
若在示波器CH1或CH2端加上正弦波，在示波器的X偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；
若在示波器CH1和CH2同时加上正弦波，在示波器的X偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.
同理可得双踪显示的方波.
2. 利用利萨如图测正弦电压的频率基本原理
将被测正弦信号1加到y偏转板，将参考正弦信号2加到x偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.
对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比
·实验内容及步骤
1. 连接实验仪器电路，设置好函数信号发生器、示波器.
2. 用示波器观察一路电压信号
(1) 在示波器CH1和YCH2分别加上500Hz和500Hz的正弦波，调节示波器至波形稳定，记录在坐标纸上.
(2) 在示波器CH1和YCH2分别加上500Hz和500Hz的方波，调节示波器至波形稳定，记录在坐标纸上.
(3) 分别计算两者的相对误差
3. 用示波器观察李萨如图形
若在示波器CH1和CH2同时加上正弦波，开至X-Y档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.
·实验记录
（见坐标纸）
·误差分析
观察电压信号时
正弦波1：
频率相对误差%0.1%10098.4999495098.4999%100AAAffff测’
电压相对误差%0.1%100010.1000.1010.1%100AAAVVVV测’
-!

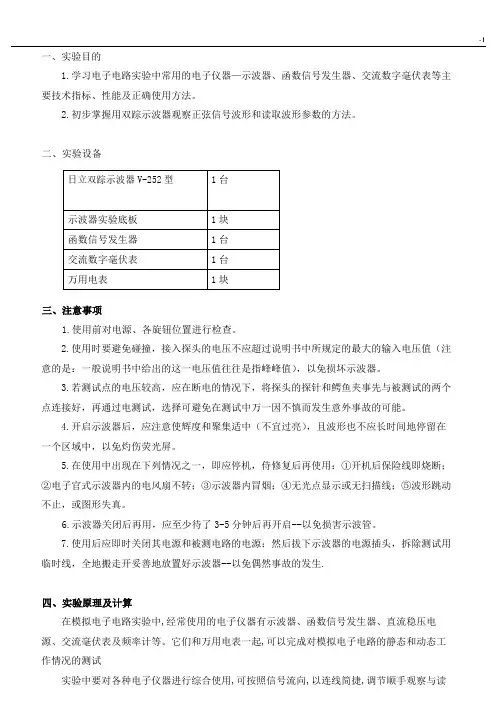

一、实验目的
1.学习电子电路实验中常用的电子仪器—示波器、函数信号发生器、交流数字毫伏表等主要技术指标、性能及正确使用方法。
2.初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验设备
三、注意事项
1.使用前对电源、各旋钮位置进行检查。
2.使用时要避免碰撞，接入探头的电压不应超过说明书中所规定的最大的输入电压值（注意的是：一般说明书中给出的这一电压值往往是指峰峰值），以免损坏示波器。
3.若测试点的电压较高，应在断电的情况下，将探头的探针和鳄鱼夹事先与被测试的两个点连接好，再通过电测试，选择可避免在测试中万一因不慎而发生意外事故的可能。
4.开启示波器后，应注意使辉度和聚集适中（不宜过亮），且波形也不应长时间地停留在一个区域中，以免灼伤荧光屏。
5.在使用中出现在下列情况之一，即应停机，侍修复后再使用：①开机后保险线即烧断；②电子官式示波器内的电风扇不转；③示波器内冒烟；④无光点显示或无扫描线；⑤波形跳动不止，或图形失真。
6.示波器关闭后再用，应至少待了3-5分钟后再开启--以免损害示波管。
7.使用后应即时关闭其电源和被测电路的电源；然后拔下示波器的电源插头，拆除测试用临时线，全地搬走开妥善地放置好示波器--以免偶然事故的发生.
四、实验原理及计算
在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手观察与读日立双踪示波器V-252型 1台
示波器实验底板 1块
函数信号发生器 1台
交流数字毫伏表 1台
万用电表 1块 -!
数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如下图所示。接线时应注意,为防止外界干扰,各仪器的公共接地端应连接在一起,称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。
