水利施工施工测量控制网方案
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-闵行区浦江镇2015年小型农田水利建设工程
施
工
测
量
控
制
网
方
案
编制单位：上海闵富建设工程有限公司
日 期：2016年3月
目录
施工测量控制网方案
一、工程概况
本工程为闵行区浦江镇2015年小型农田水利建设工程，工程位于闵行区浦江镇南部，涉及交大浦江低碳基地、汇北村和北徐村，灌溉面积为656亩，其中菜田灌区140亩，粮田灌区516亩。工程主要内容包括泵站、地下埋管、道路、排水明沟、窨井、渡槽、放水口等设施。其中：翻（新）灌溉泵站2座（翻建1座、新建1座）、改建灌溉泵站1座、低压输水管道7116米、衬砌明沟3654米、倒虹吸7座、渡槽1座、混凝土道路11819平方米、平整土地98.80亩，疏浚引水河道土方7842.75立方米。
我公司确定本工程的工期为105日历天，按建设单位要求的工期完成。我公司拟定计划开工日期为2016年4月10日，竣工日期为2017年1月15日。
二、测量放样依据
（1）设计施工图
（2）工程师提供的施工范围内的等级平面控制点和高程控制点的基本数据
（3）《水利水电工程测量规范》（SL197-2013）
（4）有关测量的施工规范《工程测量规范》（GB50026-2007）
（5）施工组织设计
三、施工测量网布设
由于目前正处于工程前期准备阶段，所以工作相当繁重，加密控制网的布设以简单，高效，实用为原则。考虑到在本标施工区域内设了已经建好的观测墩，为了提高加密控制点的密度，方便施工，将对能利用的观测墩进行联测。
3.1次级加密控制测量
对于次级平面加密控制网点（临时工作基点），根据施测精度要求，灵活采用闭合、附合导线法，测边测角前方交会法和极坐标法进行加密；对于次级高程控制网点（临时工作基点），根据施测精度要求，采用三角高程观测法（对向观测）进行加密。
大跨度预应力连续梁桥页脚内容

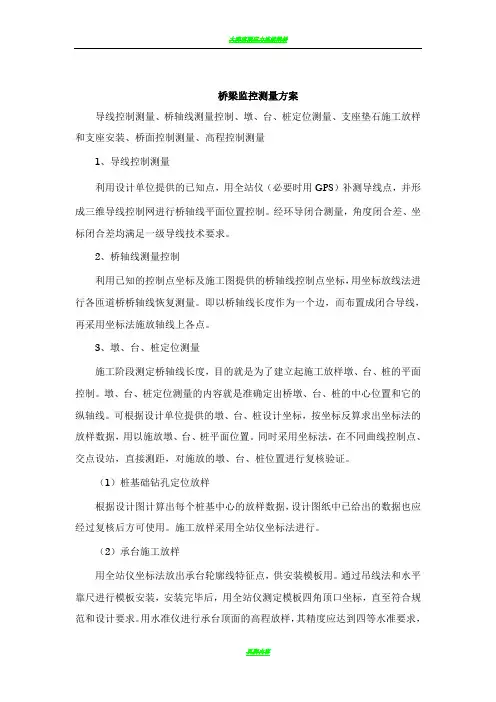

桥梁监控测量方案
导线控制测量、桥轴线测量控制、墩、台、桩定位测量、支座垫石施工放样和支座安装、桥面控制测量、高程控制测量
1、导线控制测量
利用设计单位提供的已知点，用全站仪（必要时用GPS）补测导线点，并形成三维导线控制网进行桥轴线平面位置控制。经环导闭合测量，角度闭合差、坐标闭合差均满足一级导线技术要求。
2、桥轴线测量控制
利用已知的控制点坐标及施工图提供的桥轴线控制点坐标，用坐标放线法进行各匝道桥桥轴线恢复测量。即以桥轴线长度作为一个边，而布置成闭合导线，再采用坐标法施放轴线上各点。
3、墩、台、桩定位测量
施工阶段测定桥轴线长度，目的就是为了建立起施工放样墩、台、桩的平面控制。墩、台、桩定位测量的内容就是准确定出桥墩、台、桩的中心位置和它的纵轴线。可根据设计单位提供的墩、台、桩设计坐标，按坐标反算求出坐标法的放样数据，用以施放墩、台、桩平面位置。同时采用坐标法，在不同曲线控制点、交点设站，直接测距，对施放的墩、台、桩位置进行复核验证。
（1）桩基础钻孔定位放样
根据设计图计算出每个桩基中心的放样数据，设计图纸中已给出的数据也应经过复核后方可使用。施工放样采用全站仪坐标法进行。
（2）承台施工放样
用全站仪坐标法放出承台轮廓线特征点，供安装模板用。通过吊线法和水平靠尺进行模板安装，安装完毕后，用全站仪测定模板四角顶口坐标，直至符合规范和设计要求。用水准仪进行承台顶面的高程放样，其精度应达到四等水准要求，大跨度预应力连续梁桥页脚内容用红油漆标示出高程相应位置。
（3）墩身放样
桥墩墩身形式多样，大型桥梁地般采用分离式矩形薄壁墩。墩身放样时，先在已浇筑承台的顶面上放出墩身轮廓线的特征点，供支模板用（首节模板要严格控制其平整度）。用全站仪测出模板顶面特征点的三维坐标，并与设计值相比较，直到差值满足规范和设计要求为止。
桥梁施工平面控制网
（1）平面控制网的布设形式
随着测量仪器的更新、测量方法的改进，特别是高精度全站仪的普及，
给桥梁平面控制网的布设带来了很大的灵活性，也使网形趋于简单化。比如，一般的中小型桥梁、高速公路互通、城市立交桥和高架桥及跨越山谷的 高架桥等，通常采用一级导线网，或在四等导线控制下加密一级导线;对于 跨越江河湖海的大型、特大型桥梁，由于其所处的特定地理环境，决定了其 施工平面控制网的基本形式为以桥轴线为一边的大地四边形(图1-a))或 以桥轴线为公共边的双大地四边形(图1-b ) ，对跨越江(湖)心岛的桥梁，条件允许时可采用中点多边形(图1-c) ) 。
特大桥通常有较长的引桥，一般是将桥梁施工平面控制网再向两侧延伸，增加几个点构成多个大地四边形网，或者从桥轴线点引测敷设一条光电 测距精密导线，导线宜采用闭合环。
对于大型和特大型的桥梁施工平面控制网，自20世纪80年代以来已广泛采用边角网或测边网的形式，并按自由网严密平差。图2是长江某 公路大桥施工平面控制网。从图中可以看出，控制网在两岸轴线上都设有
控制点，这是传统设计控制网的通常做法。传统的桥梁施工放样主要的是
图1特大型桥梁施工平面控制网布设的基本形式
图2长江某公路大桥施工平面控制网
依靠光学经纬仪，在桥轴线上设有控制点，便于角度放样和检测，易于发现 放样错误。全站仪普及后，施工通常采用坐标放样和检测，在桥轴线上设有 控制点的优势已不明显，因此，在首级控制网设计中，可以不在桥轴线上设置控制点。
无论施工平面控制网布设采用何种形式，首先控制网的精度必须满足
施工放样的精度要求，其次考虑控制点尽可能的便于施工放样，且能长期稳 定而不受施工的干扰。一般中、小型桥梁控制点采用地面标石，大型或特大 型桥梁控制点应采用配有强制对中装置的固定观测墩或金属支架。
(2) 桥梁施工平面控制网精度的确定
确定控制网精度，目前有2种设计方法:按桥式、桥长(上部结构)来设 计;按桥墩中心点位误差(下部结构)来设计。
桥梁控制网测量记录
一、目的
本文档旨在记录对桥梁控制网进行的测量工作。
二、背景
控制网是桥梁施工中非常重要的一部分。通过对控制网的测量，可以确保桥梁的建造符合设计要求，并保证结构的准确性和稳定性。
三、测量内容
1. 测量基准点：确定控制网的原点，以及各个基准点的坐标。
2. 测量控制线：测量控制线的长度、坐标和高程，以确定桥梁的位置和平面布置。
3. 测量横断面：根据设计要求，测量桥梁各个横断面的坐标和高程。
4. 测量基准点和控制线的变形：定期检查基准点和控制线的稳定性，以确保测量结果的准确性。
四、测量方法 1. 使用全站仪进行测量，通过测量仪器的精确定位和定向功能，获取测量数据。
2. 确定测量控制线的测量路线，并按照设计要求进行测量。
3. 使用合适的方法和工具，测量桥梁各个横断面的坐标和高程。
4. 利用高精度测量仪器，监测基准点和控制线的变形情况。
五、数据记录
1. 每次测量都应详细记录测量日期、测量仪器型号、测量员和测量点编号等信息。
2. 将测量数据按照规定的格式进行记录，包括坐标、高程和变形等数据。
3. 确保测量数据的准确性和完整性，防止数据丢失或错误。
六、数据处理
1. 对测量数据进行检查和校正，纠正可能存在的误差。
2. 将测量数据与设计要求进行比对，判断测量结果的准确性和符合性。
3. 对测量数据进行分析和统计，提取有用的信息和结论。
七、结论 通过桥梁控制网的测量工作，可以确保桥梁的建造质量和准确性，保证桥梁结构的稳定和安全。测量记录的数据可用于工程验收和档案保存，在后续施工和维护过程中起到重要的参考作用。
八、参考文献
[1] 涂健. 桥梁工程测量学[M]. 中国建筑工业出版社, 2016.
[2] 王明. 桥梁工程测量[M]. 中国水利水电出版社, 2014.
